建筑立面图绘制步骤详解

合集下载

建筑立面图绘制步骤详解

建筑立面图绘制步骤详解

建筑立面图绘制步骤详解一任务效果图任务的最终效果如图1-1所示。

图1-1 建筑立面图二绘制流程1.第一层的绘制第一层的效果如图1-2所示。

图1-2 一层立面图2.标准层的绘制标准层的效果如图1-3所示。

图1-3 标准层立面图3.顶层的绘制顶层的效果如图1-4所示。

图1-4 顶层立面图三步骤详解1.设置绘图环境⑴绘图单位设置:启动AutoCAD 2013后,执行“格式”|“单位”菜单命令,或在命令行中输入units命令,打开“图形单位”对话框,进行绘图单位设置,这里将精度设置为“0”其余参数为默认值。

⑵对象捕捉设置:执行“工具”|“草图设置”菜单命令,打开“草图设置”对话框,选择“对象捕捉”选项卡,将“启用对象捕捉”和“启用对象捕捉追踪”两个复选框选中,并在“对象捕捉模式”选项组中勾选“端点”、“中点”、“圆心”、“交点”、“垂足”、“最近点”几个复选框,如图1-5所示。

完成后单击“确定”按钮。

图1-5 对象捕捉设置⑶保存文件:执行“文件”|“保存”菜单命令,或在“自定义快速访问工具栏”中单击“保存”按钮,或在命令行中输入qsave命令,打开“图形另存为”对话框,输入文件名“建筑立面图.dwg”后单击“保存”按钮保存文件。

2.设置图层及线型⑴执行“格式”|“图层”菜单命令,或单击“功能区”的“图层选项选项板”中的“图层特性”按钮,打开“图层特性管理器”对话框。

单击对话框中的“新建图层”按钮,新建一个图层,图层名为“栏杆”,颜色为灰色,线型、和线宽为默认值。

⑵用同样的方法建立其他图层,最终的图层设置如图1-6所示。

说明:图层的设置也可以分开进行,先建一个所需的图层,并将其置为当前图层,然后关闭“图层特性管理器”对话框,在该层上进行图形对象的绘制与编辑操作,当再需要建立新图层时再建立新的图层并进行相关属性的设置。

图1-6 图层设置3.绘制图形⑴第一层的绘制①一层普通阳台的绘制绘制完成后一层普通阳台的效果如图1-7所示。

建筑立面图绘制过程和方法

建筑立面图绘制过程和方法

1 设置绘图环境
4.显示全部作图区域 在【标准】工具栏上的窗口缩放按钮 上按住鼠标 左键,单击下拉列表中的全部缩放命令按钮 ,显示全 部作图区域。 5.修改标题栏中的文本 1)在标题栏上双击鼠标左键,弹出【增强属性编辑 器】对话框。 2)在【增强属性编辑器】的【属性】选项卡下的列 表框中顺序单击各属性,在下面的【值】文本框中依次输 入相应的文本。 3)单击【确定】按钮,标题栏文本编辑完成后如图 9-2示。
建筑立面图绘制过程和方法
内容
1 设置绘图环境
2 绘制辅助线 3 绘制底层和标准层立面 4 绘制阁楼立面 5 立面标注 6 打印输出
1 设置绘图环境
立楼 面立 图面本 的图章 绘为将 制例以 过,图 程详 及细所 方讲示 法述的 。建住 筑宅
9-1
图9-1 建筑立面图
1 设置绘图环境
1.使用样板创建新图形文件 单击【标准】工具栏中的新建命令按钮 ,弹出【创建新 图形】对话框。单击使用样板命令按钮 ,从【选择对象】列 表框中选择第七章建立的样板文件“A3建筑图模板.dwt”,单 击【确定】按钮,进入AutoCAD 2006绘图界面。 2.设置绘图区域 单击下拉菜单栏中的【格式】|【图形界限】命令,设置 左下角坐标为0,0,指定右上角坐标为42000,29700。 3.放大图框线和标题栏 单击【修改】工具栏中的缩放命令按钮 ,选择图框线和 标题栏,指定0,0点为基点,指定比例因子为100。
图9-7 绘制好的底层最左侧的窗
下一页
上一页
返回主页
3 绘制底层和标准层立面
3.用和以上相同的方法, 绘制出中间的小窗,中间小窗 的尺寸如图9-8所示,绘制完 成后如图9-9所示。具体步骤 就不再赘述了。
图9-8 中间小窗的尺寸

建筑立面图的画法步骤建筑立面图一般应画在平面图...(精)

建筑立面图的画法步骤建筑立面图一般应画在平面图...(精)

建筑立面图的画法步骤建筑立面图一般应画在平面图的上方, 侧立面图或剖面图可放在所画立面图的一侧。

1画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2 根据层高、各种分标高和平面图门窗洞口尺寸, 画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3画出门扇、墙面分格线、雨水管等细部,对于相同的构造、做法(如门窗立面和开启形式可以只详细画出其中的一个,其余的只画外轮廓。

4检查无误后加深图线,并注写标高、图名、比例及有关文字说明。

3.剖面图的画法步骤1画定位轴线、室内外地坪线、各层楼面线和屋面线,并画出墙身轮廓线。

2画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等。

3经检查无误后,擦去多余线条。

按施工图要求加深图线,画材料图例。

注写标高、尺寸、图名、比例及有关文字说明。

4.楼梯详细的画法步骤(1楼梯平面图1 首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。

确定平台宽度、楼梯宽度和长度。

2 采用两平行线间距任意等分的方法划分踏步宽度。

3 画栏杆(或栏板 ,上下行箭头等细部,检查无误后加深图线,注写标高、尺寸、剖切符号、图名、比例及文字说明等。

(2楼梯剖面图的画法步骤1 画轴线、定室内外地面与楼面线、平台位置及墙身,量取楼梯段的水平长度、竖直高度及起步点的位置。

2 用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数。

3 画出楼板和平台板厚,再画楼梯段、门窗、平台梁及栏杆、扶手等细部。

4 检查无误后加深图线,在剖切到的轮廓范围内画上材料图例,注写标高和尺寸,最后在图下方写上图名及比例等。

建筑施工图绘制—建筑立面图绘制(CAD绘图)

建筑施工图绘制—建筑立面图绘制(CAD绘图)

01 绘制内容
01 02 03 04 05 06
02 绘制要求
01
02
03
①与建筑平面图相同
①b 主要外轮廓线 ②1.4b 室外地坪线 ③0.5b 建筑设施或构配件 外轮廓线 ④0.25b 尺寸线、标高等
①不标注水平方向尺寸 ②室外地坪、室内地面、 门窗顶、窗台及檐口等 处的标高 ③各层标高同一铅垂线
内容
对门窗洞口、层 高、建筑高度等 长度尺寸标注
命令
① 线性标注 ② 复制 ③ 移动
步骤
① 使用线性标注 标注三道尺寸 线
② 使用移动等命 令调整三道尺 寸线的位置
③ 使用线性标注 标注其它尺寸
绘制范围
二、上机操作练习
8.3.3建筑立面材质标注
一、建筑立面材质标注
内容
对建筑立面所 使用的材质进
一、建筑立面可见线的内容
内容
阳台、墙身、 外墙柱、
02
等装饰性可见线
二、绘制立面可见线步骤
采用多段线或 直线绘制阳台、 装饰线、墙身
等可见线
01
03
将立面轮廓 02
置于当前层
修改线宽
修剪多余 线条
04
三、上机操作练习
小 提示
立面图中的尺寸可与平面 图、剖面图进行校核。
8.2.4绘制建筑立面门窗
03 建筑立面图绘制步骤
01 02 03 04 05 06
例题信息
01 02 03 04 05 06
07
8.3.2建筑立面标高标注
一、建筑立面标高标注
内容
对室外地坪、层 线、女儿墙顶等 位置标高标注
命令
① 定义属性 ② 创建块 ③ 插入块
步骤

(完整word版)建筑立面图绘制步骤详解

(完整word版)建筑立面图绘制步骤详解

建筑立面图绘制步骤详解一任务效果图任务的最终效果如图1-1所示。

图1-1 建筑立面图二绘制流程1.第一层的绘制第一层的效果如图1-2所示。

图1-2 一层立面图2.标准层的绘制标准层的效果如图1-3所示。

图1-3 标准层立面图3.顶层的绘制顶层的效果如图1-4所示。

图1-4 顶层立面图三步骤详解1.设置绘图环境⑴绘图单位设置:启动AutoCAD 2013后,执行“格式”|“单位”菜单命令,或在命令行中输入units命令,打开“图形单位”对话框,进行绘图单位设置,这里将精度设置为“0”其余参数为默认值。

⑵对象捕捉设置:执行“工具”|“草图设置”菜单命令,打开“草图设置”对话框,选择“对象捕捉”选项卡,将“启用对象捕捉”和“启用对象捕捉追踪”两个复选框选中,并在“对象捕捉模式”选项组中勾选“端点”、“中点”、“圆心”、“交点”、“垂足”、“最近点”几个复选框,如图1-5所示。

完成后单击“确定”按钮。

图1-5 对象捕捉设置⑶保存文件:执行“文件”|“保存”菜单命令,或在“自定义快速访问工具栏”中单击“保存”按钮,或在命令行中输入qsave命令,打开“图形另存为”对话框,输入文件名“建筑立面图.dwg”后单击“保存”按钮保存文件。

2.设置图层及线型⑴执行“格式”|“图层”菜单命令,或单击“功能区”的“图层选项选项板”中的“图层特性”按钮,打开“图层特性管理器”对话框。

单击对话框中的“新建图层”按钮,新建一个图层,图层名为“栏杆”,颜色为灰色,线型、和线宽为默认值。

⑵用同样的方法建立其他图层,最终的图层设置如图1-6所示。

说明:图层的设置也可以分开进行,先建一个所需的图层,并将其置为当前图层,然后关闭“图层特性管理器”对话框,在该层上进行图形对象的绘制与编辑操作,当再需要建立新图层时再建立新的图层并进行相关属性的设置。

图1-6 图层设置3.绘制图形⑴第一层的绘制①一层普通阳台的绘制绘制完成后一层普通阳台的效果如图1-7所示。

第7章 建筑立面图的绘制

第7章  建筑立面图的绘制

建筑立面图的绘制要点
在绘制建筑立面图的平面图素时,需要注意如下几方面的绘制要点: ● 用粗实线绘制立面图的最外轮廓线。 ● 用特粗线绘制地坪线。 ● 用粗实线绘制立面外轮廓线范围内的具有明显凹凸起伏的所有形体与构造,如建筑的转折、立面上的阳台 等。 ● 门窗洞口轮廓可用介于粗实线和细实线之间的线条绘制。 ● 其余所有的图线、文字说明指引线、墙面装饰分隔线等均用细实线绘制。 ● 为便于三维图形的绘制和观察,在进行三维图形的绘制之前,应该先将无关图形删除或关闭。 ● 删除与立面生成无关的内容,可在框选要删除的图形之后,用R或A选项取消或增加一些选项。
AutoCAD建筑设计与范例应用
设计流程
在学习过建筑平面图的绘制之后,对于建筑立面图,其方法也是一样的。在绘制平面图时, 先绘墙线、定位门窗,再画楼梯、卫生间等细部构造。对于立面图,应先定位室外地平线、 外墙轮廓线和屋顶线之后,再定位门窗位置、雨水管等细部。在立面图中,往往每层的结 构都是一样的,因此可以先完成一层,再阵列或复制,对不同的部位再做细部处理即可。 一般建筑立面图的绘制步骤如下: 1.绘制出地坪线、定位轴线、各层的楼面线、露面或女儿墙的轮廓线、建筑物外墙轮廓线等。 2.绘制出立面门窗洞口、阳台、楼梯间、墙身以及暴露在外墙外面的柱子等可见的轮廓线。 3.绘出门窗、雨水管、外墙分割线等立面的细部构造。 4. 标注尺寸及标高,添加索引符号与必要的文字说明等内容; 5.加图框和标题,并将绘制好的立面图打印输出。
图7-2 设置不同的图层效果
AutoCAD建筑设计与范例应用
绘制建筑立面图准备
绘制定位辅助线
建筑立面图中有很多图形元素的排列很有规律,因此,为方便以后绘图中对各图形对象的定位,在进 行立面图的绘制之前,需要先绘制出定位辅助线。 具体的操作步骤如下: 1.单击【图层】工具栏中的【图层特性管理器】按钮 ,或选择【格式(O)】→【图层(L)】菜单 项,在打开的【图层特性管理器】对话框中新建一个“辅助线”图层并将其设置为当前层,设置线型 为“默认”。 2. 单击“绘图”工具栏上的“直线”按钮 ,或选择【绘图(D)】→【直线(L)】菜单项,绘制两 条基准定位轴线:一条水平线,一条垂直线。本例以地坪线为水平基准,以建筑物左侧的垂直轮廓线 作为垂直基准。 3.选择【修改(M)】→【偏移(S)】菜单项,或选择“修改”工具栏中的“偏移”工具 ,将两条 基准线经过一系列的偏移复制,生成辅助线。水平方向依次进行偏移,偏移距离分别为:80,160, 60,200,180。 4. 再次选择【修改(M)】→【偏移(S)】菜单项,或选择“修改”工具栏中的“偏移”工具 ,将 两条基准线经过一系列的偏移复制,生成辅助线。竖直方向依次进行偏移,偏移距离分别为:80, 100,60,30,100,30,50,80,30,80,30。如图7-3所示即为进行偏移后的定位辅助线效果。

绘制建筑立面图—绘制建筑立面图(CAD课件)

绘制建筑立面图—绘制建筑立面图(CAD课件)
教学重难点
绘制轴线、轴号和辅助线
教学重点
教学难点
标注尺寸与标高
PART 01 新建图形文件 PART 02 创建图层
PART 03 文字样式 PART 04 标注样式
Байду номын сангаас
一、新建图形文件
单击
按钮,或者下拉菜单
“文件”—“ 新建”选项命令,新建一
个图形文件。然后单击 按钮,
在弹出的“图形另存为”框中键入文
件名“某别墅立面图”。
二、创建图层
单击
按钮,在弹出的“图形特
性管理器”对话框中,新建“地坪、标高
、轮廓、标杆等”图层,如图所示。
三、文字样式
单击单击“格式” 菜单中的

钮,或输入命令快捷键:“st”,此时屏
幕出现如所示文字样式对话框,然后根据
建筑立面图的文字样式要求在“文字样式
管理器”对话框中定义文字样式。
四、标注样式
单击“格式” 菜单中的
按钮,或输入
命令快捷键:“D”,此时屏幕出现如所示文字
样式对话框,新建标注样式,然后根据建筑
立面图的标注样式要求在“标注样式管理器”
对话框中定义标注样式。

09 建筑立面图绘制

09 建筑立面图绘制

第九讲建筑立面图绘制1.设置绘图环境绘制建筑立面图的绘图环境设置与绘制建筑平面图的绘图环境设置相同,可添加“地坪线”图层。

快速简单的方法是直接将上一任务的建筑平面图打开,按绘制立面图的需要适当添加图层,然后另存为本任务的建筑立面图文件。

2.确定定位辅助线:包括墙、柱定位轴线、楼层水平定位轴线及其他立面图样的辅助线注意:并不是一次将所有辅助线绘好之后才绘制其他,而是分阶段进行。

调整平面图、绘制地坪线和轴线及纵向定位辅助线(也可先将轮廓线画出来)(1)将平面图中与正立面相关的图线保留,删除其它图线。

(2)将平面图中剩余的图线按对正的方式移到图框的下方。

(3)在图面的适当位置,在“地坪线”图层绘制地坪线。

(4)利用“长对正”的作图原理绘制轴线及其它纵向定位辅助线。

3.绘制立面第一层(1)依据门窗洞口的高度定位尺寸绘制门窗洞口的横向定位辅助线。

结合纵向定位辅助线用中实线绘制门窗洞口,然后删除横向辅助线。

(2)在0层制作窗和门的图块,然后分别在门、窗图层插入门和窗的图块。

4.绘制立面标准层(1)依据二层平面图确定纵向定位辅助线。

(2)依据门窗洞口的高度定位尺寸绘制门窗洞口的横向定位辅助线。

(3)用中实线绘制门洞,接着在门层插入门。

(4)将立面第一层中窗洞及窗分别复制到第二层的指定位置。

(5)如是高层建筑物,此时可将绘制好的立面标准层向上执行矩形阵列。

5.绘制顶层和屋顶的立面(1)依据屋顶平面图和高度定位尺寸分别确定纵向和横向定位辅助线。

(2)按顶层平面图、剖面图绘制屋顶等其它。

6.绘制其它细部的造型、填充外立面的材料图案(1)依据一层平面图中所标注的台阶的定形尺寸和定位尺寸,在“台阶”图层绘制台阶的立面图。

7.尺寸标注按三级尺寸标注法,分别标注细部尺寸、层高尺寸和总高尺寸。

除此外还应标注屋顶细部无详图的局部尺寸。

尺寸数字的高度一般取2.5mm或3.5mm。

8.注写文字及相关符号的标注高程符号和索引符号只需插入在上一任务制作的属性块。

新版课件:建筑立面图的绘制方法与技巧

新版课件:建筑立面图的绘制方法与技巧
使用准确的线条和适当的 阴影效果,突出建筑物的 形状和结构。
色彩搭配
选择合适的颜色和色彩搭 配方案,展示建筑的风格 和氛围。
细节表现
通过添加细节元素,如窗 户、门廊等,准确表达建 筑物的外部特征。
建筑立面图的标注和注释
标注和注释是为了更好地理解和解释建筑立面图,它们包括文字说明、尺寸 标记和箭头指示等。
建筑立面图在设计中的应用与 意义
建筑立面图是设计师与客户、施工团队之间的重要沟通工具,帮助各方更好 地理解和实现设计意图。
建筑立面图的未来发展趋势与应用前景
随着技术的发展和创新,建筑立面图的制作方式和展示方式将会不断演进,为建筑设计提供更多可能性 和便利。
建筑立面图的要素
1 线条和轮廓
2 比例和尺寸
清晰而准确的线条和轮廓是 建筑立面图的基本要素,能 够展示建筑物的形状和结构。
合理的比例和正确的尺寸是 确保立面图准确表达建筑外 部特征的关键。
3 细节和装饰
建筑立面图应该包含建筑物的细节和装饰元素,以展示建筑的特色和 风格。
绘制建筑立面图的工具和材料
3
添加细节
在轮廓的基础上,绘制建筑的细节和
涂色和阴影
4
装饰元素。
使用彩色铅笔或其他工具为立面图添 加色彩效果和阴影。
立面比例的确定和使用
选择合适的比例是绘制建筑立面图的关键,它决定了建筑物在立面图中的大 小和比例关系。比例应该根据建筑物的尺寸和绘图纸的大小来确定。
立面图的图形表现和色彩运用
线条和阴影
绘图工具
例如铅笔、直尺、曲线尺等, 用于绘制建筑立面图的线条和 图形。
绘图纸
选择适合绘制建筑立面图的纸 张,如素描纸或工程纸。
彩色铅笔

天正建筑教程:如何画立面图(宏志老师整理)

天正建筑教程:如何画立面图(宏志老师整理)

天正建筑教程:如何画立面图(宏志老师整理)
1.如图,是我们用天正建筑画好了各个部分的图纸,比如首层平面图,标准层平面图,顶层平面图等等,最好都放在单独的文件,首先需要打开这些图纸,将其图形移到一个统一的点,比如都是A点,统一移动到(0,0,0)点,这样生成立面图才不会报警。

2.打开天正建筑cad,点击'文件布图“。

3点击”工程管理“。

4点击右边的倒三角,找到并点击“新建工程”。

5.找到自己剖面图保存的位置,命名,然后点击“保存”。

6.自动回到操作界面,点击“文件夹”形状的图标,添加文件
(注:我这里是以前添加的,所以现在会有文件)。

7.选择“首层”(最下面的图纸)。

点击”打开“
8.还可以点击“箭头所示”的位置进行文件的添加。

如此操作,按顺序添加完每一层,注意修改层高。

对于标准层代表很多层需,比如4-6成,需要输入引号内内容”4~6“。

使用测绘技术进行建筑物立面图绘制的步骤

使用测绘技术进行建筑物立面图绘制的步骤

使用测绘技术进行建筑物立面图绘制的步骤在建筑设计和规划过程中,绘制建筑物立面图是一项重要的任务。

通过建筑物立面图,设计师和工程师可以更清晰地了解建筑的外观和结构,从而做出更准确的设计和规划决策。

本文将介绍使用测绘技术进行建筑物立面图绘制的步骤。

第一步:选择合适的测绘仪器和设备在进行建筑物立面图的绘制之前,我们需要选择合适的测绘仪器和设备。

常用的测绘仪器包括全站仪、激光测距仪、测量车等。

根据具体的测绘需求和场地条件,选择适合的仪器和设备,以确保测量的准确性和效率。

第二步:建立测量基准点和坐标系统在进行测绘工作之前,我们需要建立测量基准点和坐标系统。

通过在建筑物周围设置稳定的基准点,可以确保后续测量的一致性和可比性。

同时,建立统一的坐标系统可以方便后续数据的整合和分析。

第三步:进行建筑物立面的测量工作在进行建筑物立面的测量工作时,我们需要根据实际情况选择合适的测量方法。

常用的测量方法包括全站仪测量、激光扫描测量和摄影测量等。

通过测量建筑物的各个部分,包括墙面、窗户、门等,可以获取到建筑物立面的详细数据。

第四步:处理和分析测量数据在完成建筑物立面的测量工作后,我们需要对测量数据进行处理和分析。

首先,将测量数据导入到计算机软件中,进行数据的清洗和校正。

然后,使用专业的测绘软件进行数据的处理和分析,包括平面化处理、三维模型重建等。

第五步:绘制建筑物立面图在完成数据处理和分析后,我们可以开始绘制建筑物立面图。

根据实际需求和要求,选择合适的绘图技术和工具,包括手绘、CAD绘图和三维建模等。

通过将测量数据转化为图形和符号,可以直观地展现建筑物的立面特征和结构形式。

第六步:检查和校对绘制结果在完成建筑物立面图的绘制后,我们需要进行检查和校对工作,以确保绘制结果的准确性和完整性。

通过与实际建筑物进行比对,检查是否存在误差和遗漏。

在发现问题时,及时进行修正和调整,直到获得满意的绘制结果。

通过以上的步骤,我们可以使用测绘技术进行建筑物立面图的绘制工作。

建筑立面图绘制步骤详解模板

建筑立面图绘制步骤详解模板

建筑立面图绘制步骤详解模板在建筑设计中,建筑立面图(Elevation)是一种图纸,用来描述建筑物外立面的细节和特点。

立面图在交流、沟通和理解设计想法方面非常重要。

下面,将详细介绍建筑立面图的绘制步骤。

步骤一:准备工作在绘制建筑立面图之前,我们需要准备好以下材料和工具:•纸张:一般使用A3或A4大小的图纸•铅笔:使用H、HB或2B等硬度的铅笔•橡皮擦:防止错误的铅笔标记•直尺:绘制横线和竖线•量角器:测量角度和角落•加粗笔和彩笔:加强和突出细节步骤二:设置图纸将准备好的纸张横向放置在桌子上,使用铅笔在纸张上绘制一个准确的水平和垂直基线。

这个基线将作为我们的参考线,并使我们的图纸更完整。

步骤三:排版在图纸上画出建筑的外形和实际尺寸。

使用一些基本的几何形状,如圆形和三角形等来描绘建筑物的轮廓线,使其看起来更加真实。

绘制的建筑物应该与实际的建筑物尽可能的相似。

步骤四:细节勾勒在图纸上用铅笔描出建筑物轮廓线内的细节,如窗户,门,阴影等细节。

这些细节应该严格遵循实际建筑物的设计,以确保最终的立面图真实且有备无患。

步骤五:使用加粗笔完善建筑外观使用加粗笔描绘出建筑物的外观,突出建筑物特点、纹理、材质等。

同时,在此步骤中还需要确定一些更细节的部分,例如窗户框和门框的厚度。

步骤六:使用彩笔涂色最后一步是在图纸上上色,给建筑物的立面图增添一些更多的细节,以使图纸的外观更加真实。

使用颜色来描绘材质的不同、部分的深浅和阴影。

这样可以增强立面图的可读性和美感。

总结以上步骤是建筑立面图的基本绘制流程。

正确绘制建筑立面图对于建筑设计和建筑师们都至关重要,因为立面图是对于公众或业主展示建筑项目的一部分。

这些步骤可用于绘制各种建筑立面图,如教堂、高层建筑和别墅等不同类型建筑的立面图,如果结合自己的职业/业务背景进行改动,将有更好的效果。

绘制建筑立面图

绘制建筑立面图

现代主义风格
现代主义风格强调功能性和简洁性,常常采用简单的 几何形状和抽象的元素。
输入 标题
详细描述
现代主义风格的建筑立面图摒弃了传统的装饰细节, 注重建筑的功能性和构造的真实性,采用新材料和现 代技术来创造简洁明快的立面形象。
总结词
代表特征
现代主义风格起源于20世纪初的欧洲,随着工业化和 现代化的进程逐渐流行起来,并对全球的建筑设计产
门窗的绘制
总结词
门窗是建筑立面图的重要组成部分,需要准确表达门窗的类型、尺寸、开启方 式和材料等信息。
详细描述
在绘制建筑立面图的门窗时,需要根据设计要求选择合适的门窗类型和尺寸, 并标注开启方式和材料等信息。同时,还需注意门窗的透视关系和比例关系, 确保其与墙体的协调性和一致性。
屋顶的绘制
总结词
04
建筑立面图的色彩与材质 表现
色彩的选择与搭配
色彩选择
根据建筑风格、环境氛围和设计意图选择合适的色彩,如冷色调、暖色调或中性色调。
色彩搭配
通过对比、渐变、重复等手法,将不同的色彩进行巧妙组合,以增强立面图的视觉效果。
材质的表现手法
真实感表现
通过细腻的笔触和丰富的色彩变化,表 现出建筑立面的真实材质,如砖石、玻 璃、金属等。
绘制建筑立面图
目 录
• 建筑立面图的基本概念 • 建筑立面的构成元素 • 建筑立面图的绘制步骤 • 建筑立面图的色彩与材质表现 • 建筑立面图的风格与流派 • 建筑立面图的应用与发展趋势
01
建筑立面图的基本概念
立面图的定义
建筑立面图是指将建筑物正立面、侧立面、背立面的一个或多个面展开在同一个 平面上,以表达建筑物的外观造型、尺寸、材料、色彩等信息的图形。

CAD绘制建筑立面图的步骤和技巧

CAD绘制建筑立面图的步骤和技巧

CAD绘制建筑立面图的步骤和技巧建筑立面图是建筑设计中非常重要的一个环节。

利用CAD软件进行建筑立面图的绘制可以提高效率与精确度。

下面将为大家介绍CAD 绘制建筑立面图的步骤和一些常用的技巧。

步骤一:收集资料和准备工作在开始绘制建筑立面图之前,首先需要收集相关的资料。

这包括建筑设计图纸、建筑平面图和立面图的测量数据等。

确保收集到的资料准确无误。

步骤二:创建新的CAD图纸打开CAD软件,创建一个新的图纸文件。

选择适当的比例,一般建议使用1:100或1:200的比例。

根据项目需求,设置图纸的纸张尺寸和单位。

步骤三:导入背景图纸或建筑平面图将收集到的建筑平面图导入到CAD软件中。

导入时需注意保持比例和对齐。

根据需要,可以调整图层的透明度,以便在绘制过程中能够清晰看到建筑平面图的底层。

步骤四:设定图层和线型在CAD软件中,可以根据需要创建不同的图层,并为不同的元素分配不同的线型和颜色。

一般建议为窗户、门、墙体等不同的元素分配不同的线型和颜色,以便在绘制过程中能够清晰分辨。

步骤五:开始绘制立面图根据建筑平面图和测量数据,在CAD软件中开始绘制建筑立面图。

首先绘制墙体,确认墙体的位置和尺寸。

接下来绘制窗户、门等元素,根据设计要求确定其位置和尺寸。

在绘制过程中,可以使用CAD软件提供的工具和功能,如偏移、镜像、阵列等,来帮助快速完成绘制任务。

步骤六:添加细节和注释完成建筑立面图的基本绘制后,可以继续添加细节和注释。

比如,绘制斜面、瓦片、雨水管等细节,以及添加文字标注和尺寸标注等。

这些细节和注释能够提供更多的信息,对于后续的施工和评估工作非常有帮助。

步骤七:检查和修正绘制完立面图后,需要仔细检查图纸的准确性和完整性。

可以使用CAD软件提供的测量工具检查尺寸和比例是否准确,确保绘制的立面图与设计要求一致。

如果发现错误或不准确的地方,及时进行修正。

步骤八:保存和输出在绘制和修正完建筑立面图后,需要将图纸保存。

建议使用标准的CAD文件格式,以便在需要时能够方便地进行修改和查看。

建筑立面图绘制步骤详解

建筑立面图绘制步骤详解

任务效果图 建筑立面图绘制步骤详解任务的最终效果如图1-1所示。

m18 00I ni lII1Hi L iiiiiiiiii n iii i i m [HIIIIIIIIU0.00Itiiiiiiii iiHiii 图1-1 建筑立面图IHIflllllllll HIM[I冲f111111111111111111111II II III II |[||||||||||mtttttitt■ __ 一…■1—IIHIIIIIIIIIIIflllllll]|||||||||||||||lliTjntnttttrrta.................. ............IIIHIIIIma脚|[||||||||[|||绘制流程1 •第一层的绘制第一层的效果如图1-2所示。

2.标准层的绘制标准层的效果如图1-3所示。

3 •顶层的绘制顶层的效果如图1-4所示。

图1-4 顶层立面图步骤详解1 .设置绘图环境⑴ 绘图单位设置:启动 AutoCAD2013后,执行“格式”丨“单位”菜单命令,或在命 令行中输入units 命令,打开“图形单位”对话框,进行绘图单位设置,这里将精度设置为 “0”其余参数为默认值。

⑵对象捕捉设置:执行“工具”丨“草图设置”菜单命令,打开“草图设置”对话框, 选择“对象捕捉”选项卡,将“启用对象捕捉”和“启用对象捕捉追踪”两个复选框选中, 并在“对象捕捉模式”选项组中勾选“端点”、“中点”、“圆心”、“交点”、“垂足”、“最近点”几个复选框,如图1-5所示。

完成后单击“确定”按钮。

图1-5 对象捕捉设置⑶保存文件:执行“文件”丨“保存”菜单命令,或在“自定义快速访问工具栏”中单 击“保存”按钮,或在命令行中输入qsave 命令,打开“图形另存为”对话框,输入文件名“建筑立面图.dwg ”后单击“保存”按钮保存文件。

2.设置图层及线型⑴执行“格式”丨“图层”菜单命令,或单击“功能区”的“图层选项选项板” 中的“图 层特性”按钮也,打开“图层特性管理器”对话框。

CAD中绘制建筑立面图的基本步骤

CAD中绘制建筑立面图的基本步骤

CAD中绘制建筑立面图的基本步骤建筑立面图是建筑设计中非常重要的一部分,它能够直观地展示建筑物的外观和结构。

在CAD软件中绘制建筑立面图可以提高绘图效率和精度。

下面将介绍CAD中绘制建筑立面图的基本步骤。

第一步:创建新的绘图文件在CAD软件中,我们首先需要创建一个新的绘图文件,以便进行建筑立面图的绘制。

在软件界面中选择“新建”或者使用快捷键Ctrl+N,即可新建一个空白绘图文件。

第二步:设置绘图单位和比例在进行绘图之前,我们需要设置绘图的单位和比例。

单位的设置可以根据实际需求,一般常用的单位有毫米、厘米、米等。

比例的设置要根据建筑物的大小和绘图的要求来确定,一般常用的比例有1:100、1:200等,根据实际情况进行选择。

第三步:绘制基本结构线建筑立面图的绘制需要先绘制建筑物的基本结构线,包括外墙线、窗户线、门线等。

可以使用绘图工具箱中的直线、多线段等工具进行绘制。

根据实际需求进行线条的粗细和颜色的设置,使其清晰可见。

第四步:添加细节和装饰在建筑立面图中,还需要添加一些细节和装饰,例如砖石贴面、雨棚、楼梯等。

可以使用CAD软件中的绘制图形、修剪、偏移等工具进行绘制和编辑。

细节和装饰要根据建筑物的实际情况进行添加,以使立面图更加真实和具体。

第五步:标注尺寸和文字在建筑立面图中标注尺寸和文字是必不可少的,可以使用CAD软件中的标注工具进行标注。

先添加尺寸线,然后使用标注工具在尺寸线上添加文字说明。

标注尺寸和文字时要注意清晰、准确,以方便工程师和施工人员的理解和使用。

第六步:保存和输出完成绘制建筑立面图后,我们需要及时保存文件,以防数据丢失。

可以使用CAD软件提供的保存功能进行保存。

同时,根据实际需求还可以将建筑立面图输出为不同的文件格式,例如dwg、jpg、pdf等,以便于与他人共享和使用。

绘制建筑立面图是一项需要细致和耐心的工作,通过CAD软件可以提高绘图效率和准确度。

以上介绍了CAD中绘制建筑立面图的基本步骤,包括创建文件、设置单位和比例、绘制基本结构线、添加细节和装饰、标注尺寸和文字,以及保存和输出文件。

建筑物立面图绘制的基本步骤与技巧

建筑物立面图绘制的基本步骤与技巧

建筑物立面图绘制的基本步骤与技巧建筑物立面图是建筑师在设计建筑物时必不可少的一部分,它可以展示建筑物的外观特征和结构细节,帮助人们更好地理解建筑的整体形态和构造。

本文将介绍建筑物立面图的基本步骤和技巧,以帮助读者更好地掌握这一绘图技术。

1. 手绘与计算机绘图建筑物立面图可以通过手绘或计算机绘图两种方式完成。

手绘需要艺术家的绘画技巧和观察力,可以赋予建筑物更多的表现力和个性化。

而计算机绘图则更加精确和规范,可以更好地应用于实际的施工过程中。

在绘制立面图之前,需要选择合适的绘图方式,并熟练掌握相应的绘图工具和软件。

2. 收集资料与测量数据在开始绘制建筑物立面图之前,需要收集一些资料和测量数据。

这些资料包括建筑物的平面图、设计图纸、相关的技术要求等。

同时,还需要对建筑物进行测量,获取准确的尺寸和比例关系。

这些资料和数据将为绘制立面图提供重要的依据和参考,确保绘图的准确性和完整性。

3. 设定绘图的比例与尺寸在开始实际的绘制工作之前,需要设定好绘图的比例和尺寸。

一般来说,建筑物立面图的比例应该选取适中的比例,以便清晰地展现建筑物的细节和整体形态。

同时,绘图时需要根据实际情况,合理选择视点和绘制范围,确保绘图的准确性和可读性。

4. 绘制建筑物的外观特征接下来,可以开始绘制建筑物的外观特征,包括建筑物的立面、窗户、门、檐口等。

在绘图过程中,需要注重细节的表达和准确的比例关系,以保持建筑物的形态和特征。

对于一些复杂的装饰或细节部分,可以使用放大绘图的方式,突出其特点和细节。

5. 绘制建筑物的结构细节建筑物的立面图不仅要展现建筑物的外观特征,还需要展示其内部的结构细节。

绘制结构细节是绘制立面图的重要一步,它可以帮助施工人员更好地理解建筑物的内部结构和构造。

在绘制结构细节时,需要注重比例和尺寸的准确表达,同时可以使用不同的线型和阴影效果,以增加绘图的可读性和表现力。

6. 标注图例与文字说明绘制建筑物立面图时,还需要标注一些图例和文字说明,以帮助人们更好地理解建筑物的各个部分和特征。

立面图怎么画

立面图怎么画

立面图怎么画立面图是一个建筑设计中非常重要的图纸之一,是描述建筑的前、侧、后及部分细节的视图。

它通常用于记录建筑物的外观和尺寸,并帮助设计师和施工人员清晰表达建筑物的结构和功能。

立面图通常包括建筑物的外部元素和细节,如窗户、门、门廊、楼梯、壁龛、加强支撑结构等构成部分。

在绘制立面图时,需要按照特定的步骤进行操作,以确保所制作的图纸准确无误。

下面是立面图的绘制步骤:1. 首先,您需要确定您要绘制的建筑物的立面图的比例尺。

比例尺越大,绘制的图像就越详细。

通常,建筑师和工程师使用1:50或1:100的比率。

这意味着,如果你想画一个高度为10米的建筑物,在1:50的比例下,你将在图纸上画出10 \times 50,即500毫米的高度。

2. 其次,您需要使用绘图工具制定建筑物的轮廓线。

这些轮廓线应该轻柔,不用用力画。

在这个阶段,建筑图纸的规模通常是一个大致的外形,不包括具体的构造和细节,而是考虑它的大小和形状。

为了确保轮廓线的正确性,我们可以测量建筑物的尺寸以确定其所有细节是否符合比例尺。

3. 一旦完成了建筑物的轮廓线,接下来,你可以继续绘制细节的线图。

这些细节线应该将窗户、门、柱子、楼梯等元素显现出来,以便在进行施工时可以清晰的看到所需元素的位置和大小。

它需要用精度更高的工具进行绘制。

在这个阶段,您需要确定每个元素和细节的尺寸,以确保它们符合比例尺。

4. 接下来,需要标注比例尺、建筑物海拔高度以及每个元素的高度和宽度等信息,以便人们可以清楚地看到细节和大小。

标注应该与细节线相互配合,不要遮盖细节线。

5. 最后,需要为建筑物的不同部分(例如前、侧、后立面)标注不同的名称或符号,以便使用者知道哪部分属于哪个方向。

在标注时,建议使用大写的字体,这样会更容易辨认。

通过这些步骤,您可以制作出准确无误、具有细节信息的立面图。

除了这些步骤外,还应该注意以下几点:1. 确保比例尺和尺寸是准确的,这样可以减少浪费时间和成本。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

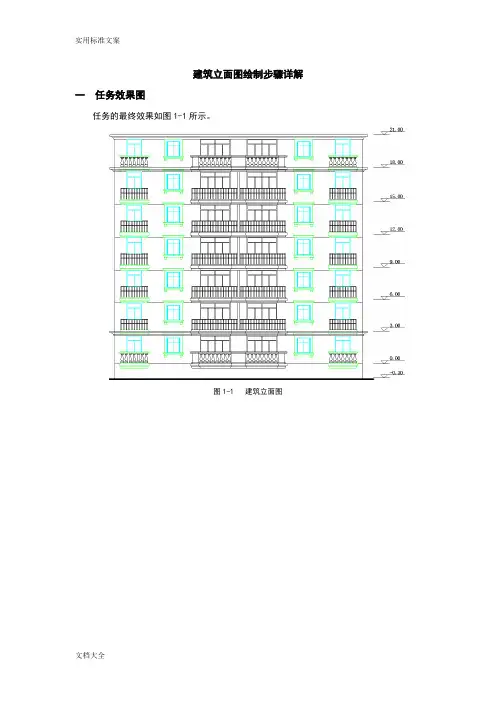

建筑立面图绘制步骤详解一任务效果图任务的最终效果如图1-1所示。

图1-1 建筑立面图二绘制流程1.第一层的绘制第一层的效果如图1-2所示。

图1-2 一层立面图2.标准层的绘制标准层的效果如图1-3所示。

图1-3 标准层立面图3.顶层的绘制顶层的效果如图1-4所示。

图1-4 顶层立面图三步骤详解1.设置绘图环境⑴绘图单位设置:启动AutoCAD 2013后,执行“格式”|“单位”菜单命令,或在命令行中输入units命令,打开“图形单位”对话框,进行绘图单位设置,这里将精度设置为“0”其余参数为默认值。

⑵对象捕捉设置:执行“工具”|“草图设置”菜单命令,打开“草图设置”对话框,选择“对象捕捉”选项卡,将“启用对象捕捉”和“启用对象捕捉追踪”两个复选框选中,并在“对象捕捉模式”选项组中勾选“端点”、“中点”、“圆心”、“交点”、“垂足”、“最近点”几个复选框,如图1-5所示。

完成后单击“确定”按钮。

图1-5 对象捕捉设置⑶保存文件:执行“文件”|“保存”菜单命令,或在“自定义快速访问工具栏”中单击“保存”按钮,或在命令行中输入qsave命令,打开“图形另存为”对话框,输入文件名“建筑立面图.dwg”后单击“保存”按钮保存文件。

2.设置图层及线型⑴执行“格式”|“图层”菜单命令,或单击“功能区”的“图层选项选项板”中的“图层特性”按钮,打开“图层特性管理器”对话框。

单击对话框中的“新建图层”按钮,新建一个图层,图层名为“栏杆”,颜色为灰色,线型、和线宽为默认值。

⑵用同样的方法建立其他图层,最终的图层设置如图1-6所示。

说明:图层的设置也可以分开进行,先建一个所需的图层,并将其置为当前图层,然后关闭“图层特性管理器”对话框,在该层上进行图形对象的绘制与编辑操作,当再需要建立新图层时再建立新的图层并进行相关属性的设置。

图1-6 图层设置3.绘制图形⑴第一层的绘制①一层普通阳台的绘制绘制完成后一层普通阳台的效果如图1-7所示。

图1-7 一层普通阳台效果图图1-8 构成阳台板的三个矩形第一步:绘制阳台板。

将当前层设置为“窗_T”图层。

利用“矩形”绘图工具,绘制出三个矩形,长度分别为2740、2540和2440,宽度分别为200、400和100,如图1-8所示。

使用移动命令,移动上面的长矩形与中间的宽矩形中心对齐,下面的小矩形上边与中间的宽矩形下边中心对齐,命令行提示及操作如下:选择对象: 选择上面的长矩形选择对象: 回车结束选择指定基点或 [位移(D)] <位移>: 选择上边的中点指定第二个点或 <使用第一个点作为位移>: 选择中间宽矩形上边的中点命令: 回车继续执行移动命令MOVE选择对象: 再次选择刚才选择的长矩形选择对象: 回车结束选择指定基点或 [位移(D)] <位移>: 选择长矩形上边的中点指定第二个点或 <使用第一个点作为位移>: 输入相对坐标 @0,-100命令: 回车继续执行移动命令MOVE选择对象: 选择下面的小矩形选择对象: 回车结束选择指定基点或 [位移(D)] <位移>: 选择小矩形上边的中点指定第二个点或 <使用第一个点作为位移>: 选择中间宽矩形下边的中点使用修剪命令,将大矩形在长矩形中间部分删除,完成后的效果如图1-9所示。

图1-9 移动和修剪后的的三个矩形位置关系第二步:绘制栏杆的底部。

将当前层设置为“0”图层,利用“矩形”绘图工具,分别绘制出三个长度和宽度分别为250、120 ;136 、50;和180、27的矩形,它们之间的位置关系如图1-10所示。

图1-10 三个矩形位置关系图图1-11 绘制的椭圆利用“椭圆”绘图工具,绘制两个椭圆,效果如图1-11所示:利用“修剪”编辑工具,将图形修剪成如图1-12所示的效果。

图1-12 修剪后的效果第三步:绘制栏杆的中间部分。

利用“复制”编辑工具,将修剪后得到的扁圆状图形竖直向上复制,偏移距离为580。

利用“样条曲线”绘图工具,绘制出一条样条曲线,其形状及位置如图1-13(a)所示。

图1-13 栏杆的中间部分的绘制利用“镜像”编辑工具,对刚刚绘制的样条曲线进行镜像复制,镜像线为两个扁圆状图形上下边中点的连线。

结果如图1-13(b)所示。

第四步:绘制栏杆顶部。

利用“矩形”绘图工具,在空白区再绘制一个长250,宽60的矩形。

利用“移动”命令,将刚绘制的矩形下边的中点与上面的扁圆状图形的上边中点对齐,然后再将其竖直向上移动,移动距离为48。

利用“圆弧”绘图工具,绘制一条圆弧,并镜像复制,其形状与位置如图1-14所示。

图1-14 栏杆的顶部效果图图1-15 绘制完成后的栏杆完成后的栏杆效果如图1-15所示。

第五步:将绘制好的栏杆定义成块。

执行“绘图”|“块”|“创建”菜单命令,或单击“功能区”中“块”选项选项板中的创建块按钮,打开“块定义”对话框。

输入块的名称为“langan”;单击“选择对象”按钮,选择整个栏杆后回车返回对话框;单击“拾取点”按钮,选择栏杆最下边线的中点为基点;选择“转化为块”单选项,其他为默认设置,结果如图1-16所示,单击“确定”按钮,完成块的定义。

图1-16 “块定义”对话框第六步:移动复制栏杆。

使用移动命令,将块“langan”移动到第一步绘制的阳台板上,其位置是块的基点与阳台板上边线的中点对齐,结果如图1-17所示。

图1-17 移动块到阳台板利用“复制”编辑工具,将块“langan”分别向左右各复制三个,间距为370,结果如图1-18所示。

1-18 复制后的栏杆第七步:绘制扶手。

将当前层设置为“墙”图层,利用“矩形”绘图工具,分别绘制出两个长度和宽度分别为2740、100 和2640、40的矩形,它们之间的位置关系如图1-19所示。

图1-19 绘制完成后的扶手第八步:移动扶手到栏杆上。

使用“移动”命令,将刚绘制扶手移动到栏杆上,其位置是扶手下边的中点与中间栏杆上边的中点对齐。

结果如图1-20所示。

图1-20 移动扶手到栏杆上第九步:绘制阳台窗。

将当前层设置为“窗_L”,利用“多段线”绘图工具,绘制如图1-21(a)所示的线段。

使用“偏移”修改工具,将刚才绘制的线段向外偏移复制,偏移距离为60。

利用“直线”绘图工具,将刚才绘制的多段线闭合,结果如图1-21(b)所示。

再使用“偏移”修改工具,将刚才绘制的直线向上偏移复制,偏移距离为1000。

将刚偏移得到的直线再向上偏移复制,距离为60,结果如图1-21(c)所示。

图1-21 绘制阳台窗使用“修剪”修改工具,将上面得到图形修剪成如图1-22(a)所示的效果。

再使用“偏移”修改工具,将修剪后内层的两条长竖线分别向内进行偏移复制,偏移距离为610,结果如图1-22(b)所示。

图1-22 修剪和偏移复制第十步:移动阳台窗到扶手上面,完成一层普通阳台的绘制,如图1-23所示。

图1-23 移动阳台窗到扶手上面②独立的标准窗户的绘制绘制完成后独立的标准窗户的效果如图1-24所示。

图1-24 独立的标准窗户第一步:绘制窗户的外框(窗框)。

将当前层设置为“窗_T”,利用“矩形”绘图工具,绘制出九个矩形,从上到下其长宽分别为:1940、80;1840、120;1640、1600;1840、80;1740、120;300、50;300、50;200、150;200、150。

对齐后各图形的位置如图1-25所示。

图1-25 绘制矩形第二步:绘制内部窗体(窗户)。

将当前层设置为“窗_L”,利用“矩形”绘图工具,再绘制出三个矩形,从左到右其长宽分别为:70、1400;1100、1400和70、1400。

对齐后各图形的位置如图1-26(a)所示。

使用“偏移”修改工具,将中间大矩形向内偏移复制,偏移距离为30。

使用“直线”绘图工具,将偏移得到的小矩形的上下边中点连接起来,使用“偏移”工具,将中线分别向左、右各复制一条,偏移距离为580。

结果如图1-26(b)所示。

再使用“直线”绘图工具,将偏移得到的小矩形的左右两条边的中点连接起来,然后将其向上移动,移动距离为300。

结果如图1-26(c)所示。

图1-26 绘制窗体第三步:将所绘制的窗户移动到窗框内,如图1-27所示。

独立标准窗户绘制完成。

图1-27 移动窗户③一层中间阳台的绘制中间阳台比较复杂,但是可以利用前面绘制完成的一些图形来完成绘制,从而提高绘图的效率。

绘制完成后一层中间阳台的效果如图1-28所示。

图1-28 一层中间阳台效果图第一步:把前面绘制的一层普通阳台不带窗户部分复制一分,并把复制部分的最右边的栏杆删除,如图1-29所示。

图1-29 删除最右边的栏杆第二步:使用“拉伸”修改工具,对阳台板和阳台扶手进行向右拉伸。

执行拉伸命令后,命令行提示如下:命令: _stretch以交叉窗口或交叉多边形选择要拉伸的对象...选择对象:用从右向左框选方式选择阳台板和阳台扶手,如图1-30所示。

图1-30 选择要拉伸的对象按回车键结束选择后命令行提示及操作如下:指定基点或 [位移(D)] <位移>: 用鼠标在选中的图形上任选一点指定第二个点或 <使用第一个点作为位移>: 输入相对坐标 @370,0后回车结果如图1-31a所示。

第三步:复制栏杆。

选择右侧两个连续的栏杆,向右复制(注:复制时,以右侧未选中栏杆的右下角端点为基点,以右侧选中栏杆右下角端点为目标点)。

结果如图1-31b所示。

图1-31 复制栏杆第四步:绘制一层中间阳台的窗户。

将前面绘制的普通阳台上的窗户复制一个到空白区域,使用“分解”修改工具,将复制过来的窗户分解。

然后使用“偏移”修改工具,将左边的三条竖线向左偏移复制,偏移距离为1340。

结果如图1-32所示。

图1-32 偏移复制三条竖线图1-33 向左延伸矩形的水平线第五步:使用“延伸”修改工具,将构成窗户的水平直线向左延伸至偏移复制所得到的最左边竖线位置。

结果如图1-33所示。

第六步:使用“偏移”修改工具,将第四步偏移得到的右下方的竖线向右偏移复制,偏移距离为610。

再次使用“偏移”修改工具,将刚才偏移得到的竖线再向右偏移复制,偏移距离为60。

结果如图1-34所示。

使用修剪命令,将图形修剪成图1-35所示的图形。

图1-34 两次偏移竖线图1-35 修剪后的窗户第七步:移动窗户到阳台的扶手上面。

使用“移动”命令,将修剪后的窗户图形移动到到阳台扶手的上面,并与扶手上边线的中心点对齐。

如图1-36所示。

图1-36 移动窗户到阳台扶手上面第八步:使用“分解”修改工具,将构成阳台板和阳台扶手的矩形进行分解。

然后使用“偏移”修改工具,将构成阳台板和阳台扶手所有矩形的左边线向左进行偏移复制,偏移距离为740,结果如图1-37所示。
