6502电气集中设备组成

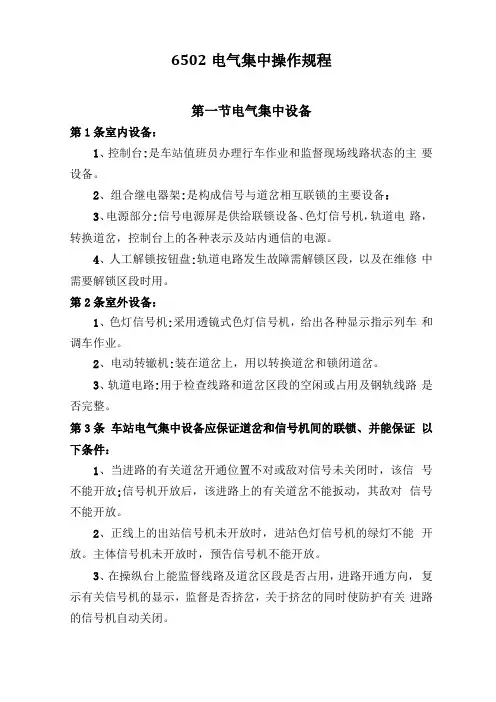

6502电气集中操作规程
6502电气集中操作规程第一节电气集中设备第1条室内设备：1、控制台:是车站值班员办理行车作业和监督现场线路状态的主要设备。
2、组合继电器架:是构成信号与道岔相互联锁的主要设备：3、电源部分:信号电源屏是供给联锁设备、色灯信号机，轨道电路，转换道岔，控制台上的各种表示及站内通信的电源。
4、人工解锁按钮盘:轨道电路发生故障需解锁区段，以及在维修中需要解锁区段时用。
第2条室外设备：1、色灯信号机:采用透镜式色灯信号机，给出各种显示指示列车和调车作业。
2、电动转辙机:装在道岔上，用以转换道岔和锁闭道岔。
3、轨道电路:用于检查线路和道岔区段的空闲或占用及钢轨线路是否完整。
第3条车站电气集中设备应保证道岔和信号机间的联锁、并能保证以下条件：1、当进路的有关道岔开通位置不对或敌对信号未关闭时，该信号不能开放;信号机开放后，该进路上的有关道岔不能扳动，其敌对信号不能开放。
2、正线上的出站信号机未开放时，进站色灯信号机的绿灯不能开放。
主体信号机未开放时，预告信号机不能开放。
3、在操纵台上能监督线路及道岔区段是否占用，进路开通方向，复示有关信号机的显示，监督是否挤岔，关于挤岔的同时使防护有关进路的信号机自动关闭。
4、当在道岔转撤连接杆处的尖轨和基本轨间插入厚4mm、宽20mm 的铁板时，道岔应不能锁闭、信号不能开放。
第二节色灯信号机类型及显示意义第4条信号是指示列车运行及调车工作的命令，有关行车人员必须按信号显示作业。
信号机的显示意义：红色灯光一一停车。
不准越过信号机。
黄色灯光一一注意或减速运行，表示次一信号机在关闭状态。
绿色灯光一一准许列车按规定速度运行。
月白色灯光一一准许越过该信号机调车。
蓝色灯光一一禁止越过该信号机调车。
第5条室外信号机的灯光显示意义详见《技规》规定，有以下几种显示：1、进站信号机：（一）一个绿色灯光。
（二）一个黄色灯光。
（三）二个黄色灯光。
（四）一个红色灯光。
（五）一个红灯和一个月白色2、出站兼调车色灯信号机。
6502电气集中联锁
第三节
控制台与区段人工解锁按钮盘
3、办理基本进路 基本进路的办理方法：顺序按压进路的始端按钮和终端按钮。 （1）列车进路：包括接车进路和发车进路。 接车进路：例，1G接车进路。始端：X 终端：S1
第三节
控制台与区段人工解锁按钮盘
终端：XD
发车进路：例，3G向东郊方向发车进路。始端：S5
第三节
控制台与区段人工解锁按钮盘
警冲标外方 警冲标内方
2m 2m
股道 设于警冲标内方3.5～4米
3.5～4米
设于岔后两线间的高柱 信号机查表确定位置
股道
3.5～4米
第二节
车站信号设备平面布置图
3、调车信号机：根据调车作业的需要设置。 （1）起始调车信号机： 设于调车进路的始端，如尽头线、牵出线、编组线、机车出 入库线等与集中区衔接处（集中区入口处）均应设调车信号机。 例如：举例站场中的D2 、D18
课程简介
本课程是铁路信号专业的核心课程，教学内容主要讲
授6502电气集中的设备组成和工作原理。6502电气集中设
备在我国应用达数十年，性能稳定、安全可靠，目前仍是
我国车站联锁设备的主流设备，为保证铁路运输安全、提 高运输效率发挥了重要作用。其技术思想、联锁逻辑系统 的严密性是其他联锁设备的技术基础。通过本课程的学习 力争使学员掌握基本的联锁概念、联锁关系，提高岗位工
第三节
控制台与区段人工解锁按钮盘
3、进路按钮：进路按钮的结构为二位自复式，列车进路按钮为绿 色，调车按钮为白色。 设置原则： （1）原则每个信号复示器（信号机）设一个按钮。 （2）出站兼调车设两个进路按钮。列车进路按钮（绿色）、 调车进路按钮（白色）。 （3）变通进路上依需要可设变通按钮BA。 （4）进路终端处若无信号机，应设终端按钮（DZA、LZA）。 （5）每架进站信号机，设一个引导按钮YA。 （6）有通过进路的进站信号机，设通过按钮TA。
6502电气集中联锁完整版.ppt
6502 电 气 集 中 联 锁
三、主要技术要求
三、主 要 技 术 要 求
1）基本操作原则
6502电气集中联锁采用双按钮操纵方式，办理进路、取消进 路和人工解锁进路、单独操作道岔都要按压两个按钮才能动 作设备。
二、主 要 技 术 要 求
2）进路锁闭
进路显示白光带
指进路排通、防护进路的信号机开放后，进路上有关道岔 不能转换，有关敌对信号不能开放。
二、主 要 技 术 要 求
（３）区间故障解锁 当发生车站停电后回复供电，以及进路没有完全解锁等情况 时，控制台上全部或部分轨道电路区段显示白光带，此时有 关区段均处于锁闭状态，须办理“区段故障解锁”手续，才 能将有关轨道区段解锁。
二、主 要 技 术 要 求
７）道岔的锁闭 除进路锁闭外，联锁道岔还有以下几种锁闭方式：
一、设 备 的 组 成
➢ 室外 色灯信号机：给出各种信号显示。 电动转辙机：转换和锁闭道岔。 轨道电路：反应列车和调车车列的占用情况。 室外电缆：室内外设备连接。
6502 电 气 集 中 联 锁
二、6502电气集中联锁控制台盘面
二、6502电气集中联锁控制台盘面
6502电气集中控制台采用控制和表示合用的控制台。 控制台上设按钮和表示灯，按钮用来操作，表示灯用来监督。
第三章 联锁设备 第二节 6502电气集中联锁
6502 电 气 集 中 联 锁
电气集中联锁就是通常所说的继电联锁，是用继电电路集 中控制和监督全站的道岔、进路和信号，实现车站的联锁关系 和对国上海地铁1号线、北京地铁1号线车辆段、广州地铁1 号线车辆段等均采用6502电气集中联锁。
一、设 备 的 组 成
➢ 室内： 区段人工解锁按钮盘：盘面设有许多带有铅封的事故按钮，
6502教案—电气集中的组成及设备概况
6502教案—电气集中的组成及设备概况电气集中的功能、组成：把许多道岔、进路和信号，用电气的方法由一个地点集中操纵和监督，并实现它们之间联锁的设备，叫电气集中。
其功能：实现站内行车指挥的自动操纵，从而提高劳动生产率和改善劳动条件；而且反映情形准确及时，操纵迅速等组成：分室内设备和室外设备两大部分室内设备：1、操纵台：用于操纵和监督道岔、进路和信号，设在车站中心。
2、电源屏：不间断地供给电气集中设备用的交、直流电源。
3、继电器组合及组合架：是实现联锁的设备。
4、区段人工解锁按钮盘：是辅助设备。
装在离操纵台一定距离的墙面上。
用于因故进路不能解锁和信号不能关闭时。
5、分线盘：是室内和室外电缆连接的地点。
室外设备：1、色灯信号机：给出各种信号显示。
2、电动转辙机：转换道岔，3、轨道电路：监督进路是否闲暇。
检查钢轨线路完整性及向机车信号传递信息。
4、电缆和箱盒设备：用于室内、外设备连接及安装。
室内外设备概况室内设备概况在室内信号楼设有操纵台，区段解锁盘按钮，继电器组合及组合架、电源屏、分线盘等。
一、操纵台由各种用途的按钮和表示灯构成的单元块拼装而成，称为单元操纵台（不同与面板式）。
是车站值班员操纵和监督全站信号机、道岔和进路，指挥列车运行和调车作业的操纵设备，也可供信号工分析、判定操纵系统故障范畴用。
（一）、各种用途的按钮1、进路按钮：①、设置：进路上的绿色LA和白色DA。
②、作用：排列进路、重复开放信号，和其它按钮配合完成取消进路或人工解锁进路等。
采纳二位自复式。
2、道岔单独操纵按钮：①、设置：对应每一组道岔设一个单独操纵按钮。
每个咽喉设一个总定位和总反位道岔操作按钮。
②、作用：道岔单操按钮和道岔总定位和总反位操作按钮配合实现对道岔的单独操纵转换道岔位置。
3、总取消（ZQA）和总人解（ZRA）按钮。
①、设置：每个咽喉设一套。
②、作用：和进路始端按钮配合完成取消进路和人工解锁进路。
4、引导按钮（YA）和引导总锁闭按钮（YZSA）。
1.5 6502电气集中电路结构
学习提示： 在学习电路原理和分析故障时，应牢牢把握各个继 电器的动作时机，即该继电器在什么条件下吸起，什么 条件下落下。 电路动作应遵循的规律： 办理进路 进路选出 道岔转换 进路锁闭 开放信号 列车或调车车列进入 进路解锁。
2.第 9 线为区段检查继电器QJJ和股道检查继电器GJJ的 励磁网路。 用来锁闭进路和另一咽喉的迎面敌对进路。 3.第10线是QJJ的自闭网路线。防止进路迎面错误解锁。 4.第11线为信号继电器XJ的励磁电路，检查开放信号的联 锁条件，开放信号。 5.第12、13线为解锁网路，动作两个进路继电器 1LJ和 2LJ。用来实现进路锁闭和解锁。
(三)开始继电器电路 第 7线是开始继电器KJ的励磁网絡。 作用： 用以检查进路选排的一致性。即进路选出与进路排 通一致（DCJ与DBJ、FCJ与FBJ动作一致）。 当信号开放以后FKJ落下，用KJ的前接点继续记录进 路的始端，一直到进路解锁后为止。
二、执行组电路（8条）
作用：检查进路中道岔位置是否正确、进路是否空 闲、未建立敌对进路，实现进路锁闭；开放信号；完 成进路的正常解锁、取消、人工解锁、调车中途返回 解锁、引导进路解锁等任务。 执行组电路共有八条网路线，各网路线主要用途如 下： 1.第 8 线为信号检查继电器XJJ的励磁网路线。 用来检查有无开放信号的可能性。
⑴电路采用模块化设计，使设计容易、快速。 ⑵电路动作清晰、规律性强、安全程度高。
6502电气集中电路主要由选择组电路和执行组电路 两大部分组成，共有15条网絡线。 另外，还有道岔控制电路和信号机点灯电路等。
一、选择组电路（7条） 选择组电路分为: 记录电路、选岔电路和开始继电 器电路三部分。 (一)记录电路 1.组成 由按钮继电器电路和方向继电器电路组成。 2.作用 ①记录车站值班员按下按钮的动作；（AJ） ②记录进路的性质和运行方向；（FJ） ③确定进路的始、终端位置。（FKJ、ZJ）
6502使用说明详解
黔江站6502使用说明书第一章概述本说明书仅就黔江6502型大站电气集中的使用办法，作一简要说明，供行车人员参考。
电气集中设备包括有以下几个主要部分：一、室内设备1、控制台：是车站值班员办理行车作业和监督现场线路状态的主要设备。
2、组合继电器架：是构成信号与道岔互相联锁的主要设备。
3、电源部分：自动调压器、交流电源屏、直流电源屏。
由它们供给联锁设备、色灯信号机、轨道电路、电动转辙机、控制台上各种表示等电源。
4、人工解锁按钮盘：是设备发生故障，解锁区段用以及在维修中需要解锁区段时应用。
5、黔江站6502控制台如下图所示：二、室外部分：1、色灯信号机：指示列车和调车作业，根据色灯信号的显示进行或停止。
2、电动转辙机：装在道岔上，转换道岔用。
3、轨道电路：检查线路和道岔区段空闲或占用。
三、电气集中设备保证道岔和信号机间的相互联锁，并能保证以下条件：l、信号机在其防护的进路上的有关道岔开通位置不对或敌对信：号机未关闭时不能开放；信号机开放后，该进路上的有关道岔不能扳动，其敌对信号机不能开放。
2、与进站同方向的正线上的出站信：号机未开放时，进站色灯信号机的绿色灯光不能开放。
主体信号机未开放时，预告信号机不能开放。
3、在控制台上，能监督线路及道岔区段是否占用、进路开通方向、复示有关信号机的显示，监督是否挤岔，并于挤岔的同时使防护有关进路的信号机自行关闭。
4、当在道岔转辙连接杆处的尖轨与基本轨间插入厚4毫米，宽90毫米的铁板时，应不能锁闭和开放信号。
第二章色灯信号机类型及显示意义信号是指示列车运行及调车作业的命令，有关行车人员必须按信号指示办事。
信号平面图上色灯信号机的颜色图例：红色——停车；黄色——注意或减低速度；绿色——按规定速度运行；月白色——准许越过该信号机调车；蓝色——禁止越过该信号机调车。
—、进站、进路色灯信号机1、一个绿色灯光：准许列车按规定速度由正线通过车站；2，一个黄色灯光：准许列车进入站内正线停车；3、两个黄色灯光：准许列车进入站内到发线停车；4、一个绿色灯光和—个黄色灯光：准许列车进入站内停车，表示进路信号机在开放状态，出站信号机在关闭状；5、一个红色灯光：不准列车越过该信号机；6、引导信号显示一个红色灯光及一个月白色灯光：准许列车在该信号机前方不停车，以不道过20公里／小时速度进站或通过接车进路，并须准备能随时停车。
6502 电气集中电路概述
6502 电气集中电路概述文字文字6502电气集中电路概述6502电气集中电路的主要电路由15条网路线构成，其中1~7线为选路电路，8~15线为执行电路。
据次，可将6502电路分为选择组电路和执行组电路两大部分。
选择组电路记录电路和选路网路组成，主要用以记录车站值班员按压按钮的动作，按要求自动选通所需进路，并将操作意图传给执行组电路。
在记录电路中，由按钮继电器电路记录按压进路按钮的动作，由方向继电器根据所按压进路的顺序来区分进路性质和运行方向。
选路网路包括选岔电路和开始继电器电路。
在7线网路线中，1~6线是道岔操纵继电器动作网路线，组成6线制选岔电路，用来在排列进路的过程中自动选出进路上的各有关道岔所需的位置；第7线是开始继电器励磁网络，用以检查所选进路和所排进路的一致性。
进路选定后，即将车站值班员的操作意图传达到执行组电路，构成执行组的动作条件。
执行组电路概况执行组带内陆的作用是，检查进路中道岔位置。
区段空闲，未建立敌对进路，实现道岔区段锁闭和开放信号，以及完成进路的解锁。
执行组电路可分为信号检查。
区段检查，信号开放，锁闭及解锁等环节。
1．2线：用来选出“八”字第一笔双动道岔的反位。
1FJ,2FJ。
3．4线：用来选出“八”字第二笔双动道岔的反位。
5．6线：用来选单动及双动道岔定位和单动道岔反位。
7线：开始继电器(KJ), 用以检查所选进路和所排进路的一致性。
执行组电路主要由8线网路线组成。
8线：信号检查继电器电路（XJJ），用来检查开放信号的可能性，即进路空闲，没有建立敌对进路，道岔位置正确。
9线：区段检查继电器（QJJ）和股道检查继电器(GJJ)电路，用来检查区段空闲，实现进路锁闭。
10线：是区段检查继电器（QJJ）自闭电路，用来防止区段故障解锁方式使进路迎面错误解锁。
11线：信号继电器（XJ）电路，检查进路上各区段处于锁闭状态，道岔位置正确，以及迎面敌对进路检查，符合条件即可开放信号。
12．13线：为进路继电器网路，用来实现进路锁闭，完成进路的正常解锁，取消，人解，调车中途返回解锁以及引导锁闭等。
6502电气集中--1
分线盘
控制台
室外设备 X IG
16
二、电气集中
（二）系统特点
1、在车站信号楼集中控制道岔、进路和信号机；在车站信号楼实现道岔、 进路和信号机三者的联锁，是一种集中联锁设备。
2、为了防止误动一个按钮而构成错误操作命令，原则上采用按压两个按 钮才构成一个有效操作命令的方式。如办理进路时，在控制台和模拟站场 上，按压该进路的始端和终端部位两个信号按钮就能将进路中有关道岔自 动转换到规定位置，且防护该进路的信号机自动开放。这种始、终端按钮 操作方式称为进路操作方式。
12
一、进路控制过程
（二）进路解锁阶段 2．列车或车列驶入进路的解锁方式 （3）故障解锁。随着列车或车列通过进路，各道岔区段应按正常解锁 方式自动解锁，然而由于轨道电路故障，工作不正常，破坏了三点检 查自动解锁的条件，而使进路因故障不能自动解锁，需采用特殊的由 操作人员介入使进路解锁。故障解锁是以道岔区段为单位实施故障解 锁。
19
二、电气集中
（三）组合单元 1、信号组合类型：
调车信号组合来说，因为调车信号机有单置的、差置的、并置的和 尽头线用的四种不同情况，它们的电路环节不完全相同，更主要的是受 到组合容量的限制，所以调车信号组合也有两种，一是调车信号组合， 二是调车信号辅助组合。
这样划分的结果，信号组合共有六种：列车信号主组合（LXZ）， 一方向列车信号辅助组合（1LXF）,二方向列车信号辅助组合（2LXF）， 引导信号组合（YX），调车信号组合（DX），调车信号辅助组合 （DXF）。以上这些信号组合的用法如图所示。
8
一、进路控制过程
（二）进路解锁阶段 进路解锁过程根据列车或车列是否驶入进路为分界，由于解锁的条件 和时机的不同，进行解锁有5种解锁方式，即取消进路、人工解锁进路、 正常解锁进路、调车中途折返解锁进路以及故障解锁 。
6502电气集中学习手册
6502电气集中学习手册目录第一章概述 (1)第一节设备简介 (1)第三节控制台 (3)第四节继电器组合 (5)第二章选择组电路 (7)第一节简介 (7)第二节进路按钮的操作方法 (7)第三节方向继电器电路 (8)第四节方向电源及条件电源 (10)第五节按钮继电器电路 (15)第六节选岔电路 (18)第七节进路选择继电器电路 (21)第八节辅助开始继电器电路 (22)第九节开始继电器和终端继电器电路 (23)第十节选择组表示灯电路 (28)第十一节选择组电路动作关系式 (31)第三章执行组电路 (32)第一节简介 (32)第二节道岔控制电路 (32)第三节总取消继电器，总人工解锁继电器及取消继电器电路34第四节信号检查继电器电路 (36)第五节区段检查继电器和股道检查继电器电路 (39)第六节接近预告继电器及照查继电器电路 (41)第七节信号控制电路 (44)第八节信号电灯电路 (46)第九节执行组表示灯电路 (49)第四章进路解锁电路 (54)第一节进路的锁闭，解锁及解锁条件 (54)第二节进路，锁闭，轨道反复示继电器电路 (56)第三节故障锁闭及电路 (60)第四节轨道停电继电器电路 (62)第五节正常解锁电路 (63)第六节取消进路解锁电路 (67)第七节人工延时解锁电路 (70)第八节调车中途返回解锁电路 (72)第九节解锁网络的电路防护 (74)第五章引导信号电路 (75)第一节引导进路锁闭 (75)第二节引导总锁闭 (75)第六章电路动作实例 (77)6502电气集中电路学习手册第一章概述第一节设备简介6502电气集中是我国自己设计的较先进的铁路信号设备，是实现铁路自动化和现代化的基础设备之一。
全车站的信号，道岔和排列进路统一由控制台集中控制和监督，实现了站内行车指挥的自动控制，在设备发生故障时能自动导向安全，因此6502电路也是一种较安全可靠的电路制式。
6502电气集中设备由室内设备和室外设备两大部分组成。
6502电气集中联锁
七、进 路 的 解 锁
3.进路的人工解锁
列车或调车车列在驶入进路的接近区段后一般不允许解锁进 路，如特殊情况需解锁进路，必须使用人工解锁的方法。
X30秒人工解锁 X总人工解锁 X3min人工解锁
办理人工解锁的方法：同时按压进路的 始端按钮和本咽喉的总人工解锁按钮， 信号随即关闭，进路延时锁闭。
同一咽喉区不能同时办理两条进路的人 工解锁，只有前一条进路延时解锁后， 才能办理另一条进路的人工解锁。
1.与排列进路有关的按钮和表示灯。
• 进路按钮： （1）列车进路按钮：绿色，设在进出站信号机附近，办理列车
进路时作为始、终按钮。 （2）调车进路按钮：白色，设在调车信号机附近，办理调车进
路时作为始、终按钮。 （3）变通按钮：绿色，专门用于办理变通进路。
二、6502电气集中联锁控制台盘面
• 按钮表示灯： 为了记录或监督按钮的按下，对应每个按钮设有表示灯，按下 后表示灯亮。
6502 电 气 集 中 联 锁
一、设备的组成 二、6502电气集中控制台盘面 三、主要技术要求
6502 电 气 集 中 联 锁
一、设备的组成
一、设 备 的 组 成
6502电气集中联锁设备可分为室内和室外两部分。 室内（信号楼内）设有控制台、继电组合及组合架、电源屏、 区段人工解锁盘。 室外有色灯信号机、电动转辙机、轨道电路和电缆。
四、列 车 进 路 办 理
（1）接车进路 （2）发车进路 （3）变通进路
在大站咽喉区内，进路的始端和终端之间往往有几条路径可走， 根据作业需要，一般规定路径最短或对其他进路影响最小的进 路为基本进路，其余为变通进路，又称为迂回进路。
①变通进路上的信号机按钮，无论单置、并置、差置，均可作 为列车进路变通按钮。
6502大站电气集中联锁电路构成及原理.doc
6502大站电气集中联锁电路构成及原理第一部份选择组电路第一节概论6502大站电气集中的主要电路构成15条网络线，其中1－7线为选路电路，8－15线为执行电路。
一、选择组电路1、组成：选择组电路由记录电路和选路网络组成。
记录电路由按钮继电器电路和方向继电器电路组成，按钮继电器电路记录按压进路按钮的动作，方向继电器电路根据按压按钮的顺序来区分进路的性质和运行方向。
选路网络由选岔电路和开始校核电路组成，六线制选岔网络（1－6线）即道岔操纵继电器动作网络线，用来选取进路中相关道岔的操纵继电器（转换道岔由道岔控制电路完成）动作，第7线开始继电器励磁网络，用来检查选排一致性。
2、作用：主要用以记录车站值班员按压按钮的动作，按要求自动选通所需进路并将操作意图传给执行组电路。
第二节方向继电器电路一、设置：方向继电器设在F组合中，每个咽喉共用一套。
二、组成：四个方向继电器组成，分别是：列车接车方向继电器（LJJ）、列车发车方向继电器（LFJ）、调车接车方向继电器（DJJ）、调车发车方向继电器（DFJ）。
三、向继电器的吸起时机、落下时机及控制台的现象:a)吸起时机：按下始端按钮按钮继电器吸起后方向继电器吸起同时控制台排列灯亮灯。
b)落下时机：选路完成进路右端的按钮继电器复原后方向继电器复原同时排列灯灭灯。
c)十种方向电源：KF－共用－Q、KF－共用－H、KF－LJJ－Q、KF－LFJ－Q、KF－DJJ－Q、KF－DFJ－Q、KZ－共用－H、KZ－列共－Q、KZ－列共－DJJ－Q、KZ－列共－DFJ－Q。
d)方向继电器电路图解（略）e)注：FJ的自闭电路：列车或调车终端按钮继电器构通FJ的一条自闭电路；但列车或调车按钮作变通时FJ有三条自闭电路；专用的变通按钮在选路时有二条自闭电路。
第三节按钮继电器电路一．设置：每一个可作信号始端和终端的信号点设置一个LAJ和一个DAJ，单置调车信号机设置AJ、1AJ和2AJ。
二. 作用：按钮继电器(AJ)用来记录值班员排列进路时所按下按钮的动作。
6502电气集中联锁操作使用培训资料 (2)
6502电气集中联锁操作使用培训（讲义）一、6502电气集中的基本原理（技术特性)（一）6502电气(继电）集中设备主要由哪些部分组成？6502电气集中设备分室外设备和室内设备两部分组成室外设备包括:轨道电路、信号机、转辙机；室内设备包括：控制台、继电器组合（各种电路）、电源屏（各种电源）.（二）6502电气集中能实现哪些主要的技术条件？从联锁设备上能满足的三个基本技术条件:1。
进路上的道岔位置不对或敌对信号未关闭时，防护该进路的信号不能开放;信号开放后进路上的道岔不能再扳动，其敌对信号也不能开放。
2。
主体信号未开放时，其预告信号不能开放；正线出站信号未开放时,进站信号机不能开放为通过信号。
3。
道岔不密贴（第一连接杆处尖轨与基本轨间能插入4毫米厚的铁片）时，信号不能开放。
6502电气集中满足上述条件外，还能满足下面的二个技术条件：1.信号开放前对下述条件进行验证:①进路上的所有道岔及防护道岔均已转换到规定位置并锁闭；②敌对信号未开放;③列车进路上各区段必须空闲（发车时，到发线除外）；④红灯灯丝良好（侧线发车除外);⑤超限绝缘的邻接区段必须空闲（能构成平行进路时除外）；⑥开放出站信号机时必须办妥闭塞,开放通过信号时，必须验证正线出站信号已开放.2.信号开放后，道岔不能再被扳动，敌对信号也不能再开放。
（三)6502控制台上的按钮和表示灯的用途？6502控制台是由单元组成的，上面布置了车站联锁范围内的线路、道岔、信号示意图。
按钮用于操纵道岔和信号，表示灯用来表示设备的状态及动作过程。
股道上的绿色按钮用来办理列车进路，称列车按钮(LA）。
股道旁的白色按钮用来办理调车进路,称调车按钮（DA）。
（四）信号机在什么时候才能关闭？（1)列车信号当列车第一轮对驶入信号机内方后信号立即关闭。
（2)调车信号的关闭分两种情况：a．当接近区段空闲时,在车列全部进入信号机内方后,信号自动关闭。
b．当接近区段留有车辆或无接近区段(如货物线向外的调车信号，因货物线未设轨道电路，故该调车信号无接近区段)时，应在车列出清信号机内方第一区段后信号才能自动关闭。
6502电气集中联锁详解
（5）分线盘
分线盘是室内，室外电缆连接的地方。 除上述设备外，信号机械室还设有信号 微机监测设备、TDCS站机，采用CTCS2的区 段设置有车站列控中心，采用调度集中的 区段还设有调度集中分机。
2.室外设备 （1）色灯信号机 各种信号机均采用色灯信号机 （2）电动（液压）转辙机 车站联锁区内的每个道岔都设置一台或多台转辙 机
（3）轨道电路 电气集中联锁车站的股道、 联锁区道岔区段和无岔区段， 均应装设轨道电路，反映列车、 调车车列的占用情况。
2018/10/12
（4）电缆及电缆盒 室内与室外信号设备间、室内控制台与 继电器组合架间的联系都使用电缆连接。 室外电缆的分歧点、连接点以及终点设有 电缆盒或变压器箱，用以实现电缆与设备 之间的连接。
1
室 内 设 备
区段人工解锁盘
车站值班员、信号 维修人员使用 信号维修人员维护 设备、查找故障时 使用
继电器及组合架 电源屏 分线盘
信号机 电动转辙机
轨道电路
3
室 外 设 备
转换和锁闭道岔，反映道岔 的位置和动作状态
监督进路和接近区段是否空 闲，检查钢轨线路的完整性 向机车信号设备传递信息。 连接室内外设备
（3）继电器组合及组合架 6502电气集中联锁电路由若干种继电器 定型组合构成，每个定型组合电路均由若 干继电器组成，称为继电器组合。每个组 合最多可以安装十个继电器，并将这些组 合按设计要求安装在组合架上。
（4）电源屏 电气集中联锁车站应有可靠的交流电源， 以保证不间断的供电，电源屏提供电气集 中联锁需要的各种交、直流电源及闪光电 源等。有的车站设有区间电源屏，为区间 信号设备供电。
第二节 6502电气集中联锁
• 车站联锁设备是保证站内运输 作业安全，提高作业效率的铁 路信号设备，它的控制对象是 道岔、进路、信号机。将道岔、 进路、信号机用电气方式集中 控制与监督，
6502电气集中故障处理
6502电气集中第一节6502电气集中概述对6502电气集中作简单介绍，重点是设备位置、电路的动作和设备的故障处理及案例。
6502大站电气集中由室内外两部分设备组成，室内设备包括控制台、区段人工解锁按钮盘、继电器组合架、电源屏和分线盘：室外包括色灯信号机、电动转辙机、轨逍电路和电缆线路。
这些设备组成一个完整的自动控制系统•实现对车站借号设备的自动控制和监督。
2、信号平面图标明了车站信号设备的分布情况，包括信号机的布置、轨逍区段的划分等。
了解一个车站的信号平而图和车站作业情况是掌握车站信号设备控制性能及电路原理的前提。
3、通过控制台各种用途的按钮可以完成对车站信号设备的操作。
通过按压控制台上带有各种文字标牌的按钮，可以完成选路之外的英它操作。
通过控制台的各种表示灯及轨逍光带可以监督系统的运行情况、信号设备的状态及车列所在的位置。
4、6502电气集中有12种崔型组合（DD、SDZ、SDF、DX、DXF. YX、LXZ、1LXF、2LXF、Q、F、DY）•根据信号平而图中的信号设备可以选用柑应的组合及其演变后的相应形式的图纸。
掌握6502电路原理，必须熟练识别6502电路图•将组合演变类型图拼贴后形成的网状电路图是6502电路的核心，必须淸楚站场的的图形，组合连接图，学会跑电路。
第二节进路选排电路一、主要电路环节及其任务进路选排电路主要由记录电路.选岔电路、道岔控制电路和开始继电器电路四部分组成。
它们的任务是:1、记录电路：由AJ电路和方向继电器电路以及FKJ、ZJ电路来分别记录按压按钮的动作和进路的性质、方向以及确；4^进路的始、终端位置。
2、选岔电路：由进路上各组道岔的DCJ和FCJ按照操纵意图自动地选出进路上的逍岔位置：由JXJ来选出谨路上始、终端信号点（包括中间信号点）的位置；并由JXJ发出反惯信号使A丿和方向继电器自动复原。
3、道岔控制电路：由进路上的齐道岔控制电路按照选岔电路的指令自动地完成转换逍岔、排通进路的任务。
6502电气集中设备组成
电气集中的组成电气集中的组成分为室内设备和室外设备两大部分。
6502电气集中设备组成，如图1—1所示。
在室内设有控制台、区段人工解锁铵钮盘、继电器组合及组合架、电源屏、分线盘和轨道电路测试盘等设备。
在室外设有色灯信号机、电动转辙机、轨道电路、电缆线路及电缆连接箱盒等设备。
下面对室内设备组成作以下简单介绍。
一、室内设备概况电气集中室内设备一般设置在信号楼内，设有控制台的信号楼是车站的控制中心。
在信号楼车站值班员室内设有控制台。
控制台的盘面是按照每个车站站场的实际情况而布置的，盘面上的模拟站场线路，接发车进路方向，道岔和信号机位置均与室外站场实际位置相对应。
6502电气集中控制台是用各种定型的标准单元块拼装而成的，称为单元拼装式控制台。
在控制台盘面上设有各种用途的按钮和表示灯，以及电流表。
在控制台中部设有供车站值班员使用的工作台，下部背面设有配线端子板、熔断器及报警电铃。
控制台是车站值班员集中控制和监督全站的道岔、进路和信号机，指挥列车运行和调车作业的控制中心；也是信号维修人员分析判断控制系统故障范围的辅助设备。
在离开控制台一定距离的室内墙面上，装设有区段人工解锁按钮盘。
它是控制台操作时的辅助设备，当轨道区段因故障不能正常解锁时，用它办理故障解锁；在更换继电器或停电后恢复时，用来使设备恢复正常状态；或在用取消进路办法不能关闭信号时，可用它关闭信号。
在信号楼继电器室内设有继电器组合及组合架。
在电气集中车站需要大量继电器，把具有相同控制对象的继电器按照定型电路环节组合在一起，叫做继电器组合，简称组合。
6502电气集中的定型组合是根据车站信号平面布置图上的道岔、信号机和道岔区段设计的，共有12种定型组合。
6502电气集中采用通用的大站电报导集中组合架。
组合架分11层，1~10层安装继电器组合，每层安装一个继电器组合。
继电器是按组合放置在组合架上，每个组合包括的继电器数量应相关不多，最多不超过10个，以便安装在组合架上比较抱歉称，并能够有效地利用组合架的空间。
