朝阳大桥新建工程水上施工栈桥计算书上海城建集团有限公司江西分公司二0一二年十月栈桥计算单1. 概述本栈桥主跨分为6m、12m两种，按3孔一联的连续梁设计。
栈桥设计控制荷载为挂-120和公路I级车辆荷载，通行80t履带吊，并考虑50t履带吊机及40t汽车吊墩顶起吊作业。
栈桥总体布置图如图1和图2所示(以下布置图以引桥处栈桥桩布置为例，锚固桩仅布置在主河槽)。
图1 栈桥立面布置图图2 栈桥横断面布置图1.1上部结构1.1.1 跨径：栈桥跨径分为6m、12m两种，均按3孔一联的连续梁设计。
1.1.2 桥宽：栈桥桥面宽8.0m，净宽为7.5m，按双向行车道设计。
1.1.3主梁：栈桥主梁贝雷梁组拼，横桥向布置8片，详见图2。
贝雷梁钢材为16Mn，贝雷梁销轴钢材为30CrMnSi。
1.1.4支撑架：主梁之间设置下平联支撑架和横向支撑架。
1.1.5桥面板：包括横向分配梁及面板，横向分配梁用骑马螺栓固定在贝雷梁上弦杆，并用短钢筋横向分三道串起，以提高整体稳定性。
桥面面板为10mm普通钢板，上焊接直径6mm钢筋防滑，桥面分配梁为I25b型钢。
1.1.6 栈桥高程：栈桥顶+23.5m。
1.1.7 设计车速：5km/h。
1.2下部构造1.2.1墩顶分配梁：制动墩及连续墩墩顶分配梁均为一层，采用2I36b制作。
1.2.2桩基础：岸边制动墩采用双排桩，每排3根，纵桥向间距为3.0m，横桥向间距为3.0m；岸边连续墩采用单排桩，每排3根，横桥向间距为3.0m；深水区制动墩采用三排桩，每排3根，纵桥向间距为6.0m，横桥向间距为3.0m。
1.2.3桥台：采用桩基台式，桥台、路堤修筑，必须满足相关规范要求。
2. 计算依据1）《钢结构设计规范》 （GB50017-2003）；2）《混凝土结构设计规范》 （GB50010-2002）；3）《公路桥涵设计通用规范》 （JTG D60-2004）；4）《公路桥涵地基与基础设计规范》 （JTG D63-2007）；5) 《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D63-2007）；6）《装配式公路钢桥多用途使用手册》（黄绍金等编著） 人民交通出版社。
土木工程桥梁设计计算书范本 (doc 59页)
目录1 设计资料与结构尺寸 (1)1.1 设计资料 (1)1.2 结构尺寸 (2)2 主梁内力计算 (3)2.1 恒载作用内力计算 (3)2.1.1. 桥面铺装和人行道重力 (3)2.1.2. 横隔梁重力 (3)2.1.3. 主梁重力 (3)2.1.4. 恒载作用下总重力 (3)2.2 活载作用内力计算 (4)2.2.1. 主梁的荷载横向分布系数 (4)2.2.2. 活载作用内力计算 (12)2.3 内力组合 (19)3 配筋计算与强度验算 (22)3.1 纵向主筋的配置 (22)3.2 截面复核 (23)3.3 钢筋的配置 (24)3.4 腹筋设计 (24)3.5 斜截面承载力复核 (33)3.6 裂缝宽度验算 (40)3.7 主梁变形验算 (41)4 行车道板的计算 (43)4.1 行车道板内力计算 (43)4.1.1恒载内力 (43)4.1.2 活载内力 (43)4.1.3 荷载组合 (46)4.2 配筋与强度验算 (46)5 横梁的计算 (48)5.1 确定作用在中横隔梁上的计算荷载 (48)5.2 绘制跨中横隔梁的内力影响线 (49)5.2.1 计算弯矩影响线坐标值 (49)5.2.2 绘制剪力影响线 (50)5.3 截面内力计算及复核 (51)5.4 截面配筋及强度验算 (53)5.4.1 正弯矩计算配筋 (53)5.4.2 负弯矩计算配筋 (55)5.4.3 剪力计算配筋 (55)6 结束语 (57)7 参考文献 (58)1 设计资料与结构尺寸1.1 设计资料1. 标准跨径：Lb=25m（墩中心距离）。
2. 计算跨径：L=24.50m（支座中心距离）。
3. 预制长度：L’=24.95m（主梁预制长度）。
4. 桥面净空：净-7+2*1.0m人行道5. 设计荷载汽车—20级挂车—100级人群荷载32mkN横隔梁5根，肋宽15cm。
6.材料：（1）钢筋；其技术指标见表1（2）混凝土；指标见表2T型主梁，栏杆人行道为C25，桥面铺装为C30混凝土技术指标表表27.设计依据1、《桥梁工程》教材，刘龄嘉主编，人民交通出版社。
(完整版)XX水库供水隧洞结构计算书.doc

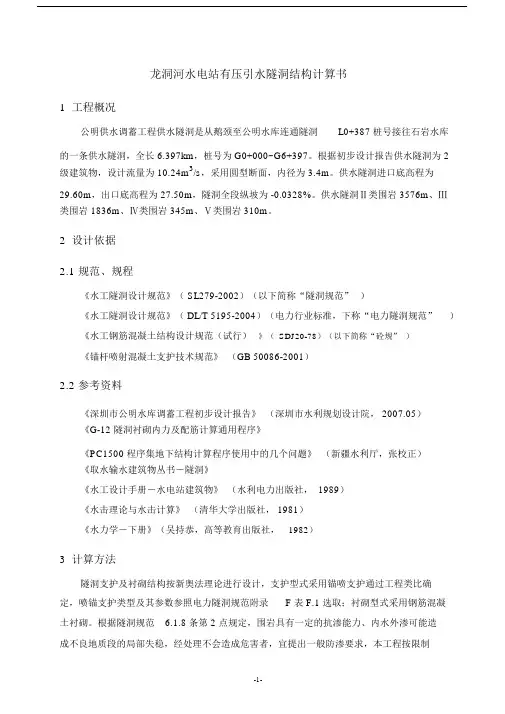

龙洞河水电站有压引水隧洞结构计算书1工程概况公明供水调蓄工程供水隧洞是从鹅颈至公明水库连通隧洞L0+387 桩号接往石岩水库的一条供水隧洞，全长 6.397km，桩号为 G0+000~G6+397。
