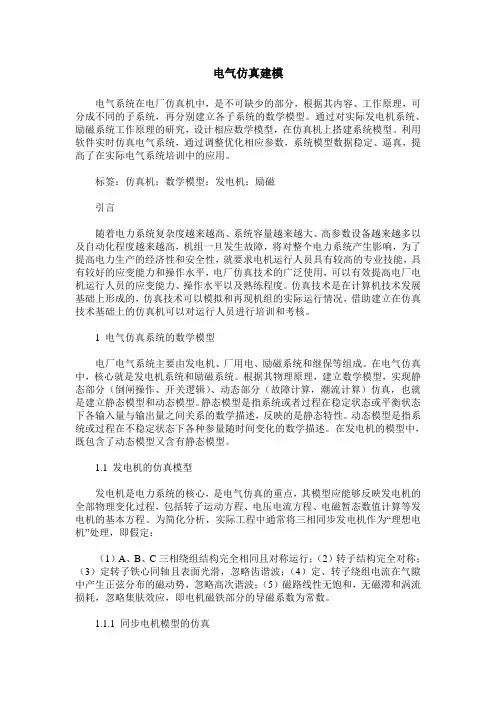

电气仿真建模
电气仿真建模电气系统在电厂仿真机中，是不可缺少的部分，根据其内容、工作原理，可分成不同的子系统，再分别建立各子系统的数学模型。
通过对实际发电机系统、励磁系统工作原理的研究，设计相应数学模型，在仿真机上搭建系统模型。
利用软件实时仿真电气系统，通过调整优化相应参数，系统模型数据稳定、逼真，提高了在实际电气系统培训中的应用。
标签：仿真机；数学模型；发电机；励磁引言随着电力系统复杂度越来越高、系统容量越来越大、高参数设备越来越多以及自动化程度越来越高，机组一旦发生故障，将对整个电力系统产生影响，为了提高电力生产的经济性和安全性，就要求电机运行人员具有较高的专业技能，具有较好的应变能力和操作水平，电厂仿真技术的广泛使用，可以有效提高电厂电机运行人员的应变能力、操作水平以及熟练程度。
仿真技术是在计算机技术发展基础上形成的，仿真技术可以模拟和再现机组的实际运行情况，借助建立在仿真技术基础上的仿真机可以对运行人员进行培训和考核。
1 电气仿真系统的数学模型电厂电气系统主要由发电机、厂用电、励磁系统和继保等组成。
在电气仿真中，核心就是发电机系统和励磁系统。
根据其物理原理，建立数学模型，实现静态部分（倒闸操作、开关逻辑）、动态部分（故障计算，潮流计算）仿真，也就是建立静态模型和动态模型。
静态模型是指系统或者过程在稳定状态或平衡状态下各输入量与输出量之间关系的数学描述，反映的是静态特性。
动态模型是指系统或过程在不稳定状态下各种参量随时间变化的数学描述。
在发电机的模型中，既包含了动态模型又含有静态模型。
1.1 发电机的仿真模型发电机是电力系统的核心，是电气仿真的重点，其模型应能够反映发电机的全部物理变化过程，包括转子运动方程、电压电流方程、电磁暂态数值计算等发电机的基本方程。
为简化分析，实际工程中通常将三相同步发电机作为“理想电机”处理，即假定：（1）A、B、C三相绕组结构完全相同且对称运行；（2）转子结构完全对称；（3）定转子铁心同轴且表面光滑，忽略齿谐波；（4）定、转子绕组电流在气隙中产生正弦分布的磁动势，忽略高次谐波；（5）磁路线性无饱和，无磁滞和涡流损耗，忽略集肤效应，即电机磁铁部分的导磁系数为常数。

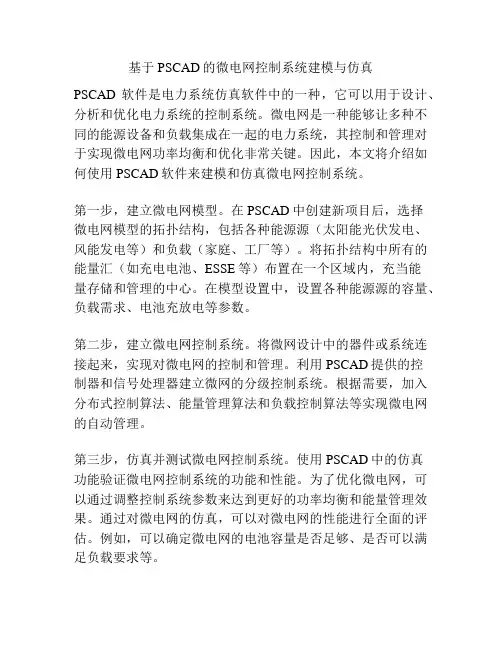

基于PSCAD的微电网控制系统建模与仿真
基于PSCAD的微电网控制系统建模与仿真PSCAD软件是电力系统仿真软件中的一种，它可以用于设计、分析和优化电力系统的控制系统。
微电网是一种能够让多种不同的能源设备和负载集成在一起的电力系统，其控制和管理对于实现微电网功率均衡和优化非常关键。
因此，本文将介绍如何使用PSCAD软件来建模和仿真微电网控制系统。
第一步，建立微电网模型。
在PSCAD中创建新项目后，选择微电网模型的拓扑结构，包括各种能源源（太阳能光伏发电、风能发电等）和负载（家庭、工厂等）。
将拓扑结构中所有的能量汇（如充电电池、ESSE等）布置在一个区域内，充当能量存储和管理的中心。
在模型设置中，设置各种能源源的容量、负载需求、电池充放电等参数。
第二步，建立微电网控制系统。
将微网设计中的器件或系统连接起来，实现对微电网的控制和管理。
利用PSCAD提供的控制器和信号处理器建立微网的分级控制系统。
根据需要，加入分布式控制算法、能量管理算法和负载控制算法等实现微电网的自动管理。
第三步，仿真并测试微电网控制系统。
使用PSCAD中的仿真功能验证微电网控制系统的功能和性能。
为了优化微电网，可以通过调整控制系统参数来达到更好的功率均衡和能量管理效果。
通过对微电网的仿真，可以对微电网的性能进行全面的评估。
例如，可以确定微电网的电池容量是否足够、是否可以满足负载要求等。
在模拟期间，可以观察模型中多个部件之间的交互，并使用数字仪表板和时间响应曲线记录电力系统中的电量和电压。
在仿真结束后，还可以使用PSCAD生成仿真报告，分析系统的性能指标并评估系统的性能。
总之，PSCAD可以用于微电网控制系统的建模、仿真和优化，可以帮助使用者快速、高效地评估微电网性能和控制系统的优化。
据此，未来微电网的发展将会有更加广阔的前景。
数据分析是现代社会中必不可少的方法之一，可以通过数据分析的结果在各种领域中做出更好的决策。
下面我们将列举一些相关数据进行分析。
首先，我们来看全球各大洲的能源消耗情况。
[能源化工]燃机三菱控制系统简述.ppt
![[能源化工]燃机三菱控制系统简述.ppt](https://img.taocdn.com/s3/m/529b478b0b4c2e3f56276347.png)
Байду номын сангаас Diasys Netmation控制系统概述
公共网络
• 公共网络部分分为单元ECS系统，COMM-1系统，COMM-2 系统和CGWC系统。
• 单元ECS系统：单元机组的电气方面信号。主要是接受电 压、电流反馈，电气开关的远程控制，单元机组的励磁及 发电机控制。
• COMM一1系统：循环水系统。
Diasys Netmation控制系统概述
• COMM一2系统：包括辅助蒸汽，压缩空气，闭式循环冷却 水，消防水泵房各系统信号接入。
• CGWC系统：即公共网关系统，厂内公用系统部分PLC从站 通过CGWC接入DCS系统，包括化学水处理，制氢站，天然 气调压站，启动锅炉等PLC从站通过MODBUS协议接入网关 柜；同时C0M-1，COM-2，CECS，#1UGWC，#2UGWC，#3UGWC 均通过光纤转以太网的方式接入CGWC。
• Netmation控制系统结构分散，主要依赖先进的网络技术 和通信技术实现全场控制系统DCS的统一。
• 系统网络分成两部分，分别是单元网络和公共网络，每种 网络都由多个子系统组成。
Diasys Netmation控制系统概述
单元网络
• 本网络分为TCS系统，HRSG系统，PCS系统，TPS系统，TSI 系统和单元GW C系统。
燃气轮机及燃气-蒸汽联合循环电厂控制与保护
Diasys Netmation控制系统概述
DIASYS Netmation控制系统将因特网、企业内部信息网技术 、大型数据库，包含高性能且价格低廉的微机在内的硬件， 便于使用的人机界面软件等信息通信技术融合在一起；
同时结合设备制造厂家的丰富经验以及控制技术，可靠性高 ，经济性能出色，高度自动化和便于维护，最大限度满足客 户需求。
基于MATLAB的电力系统仿真讲解
基于MATLAB的电力系统仿真摘要：目前，随着科学技术的发展和电能需求量的日益增长，电力系统规模越来越庞大，超高压远距离输电、大容量发电机组、各种新型控制装置得到了广泛的应用，这对于合理利用能源，充分挖掘现有的输电潜力和保护环境都有重要意义。
另一方面，随着国民经济的高速发展，以城市为中心的区域性用电增长越来越快，大电网负荷中心的用电容量越来越大，长距离重负荷输电的情况日益普遍，电力系统在人民的生活和工作中担任重要角色，电力系统的稳定运行直接影响的人们的日常生活。
随着电力系统的飞速发展和电网的日益扩大以及自动化程度的不断提高，电力系统中许多计算和控制问题日益复杂，从技术和安全上考虑直接进行电力试验可能性很小，因此迫切要求运用电力仿真来解决这些问题。
电力系统仿真是将电力系统的模型化、数学化来模拟实际的电力系统的运行，可以帮助人们通过计算机手段分析实际电力系统的各种运行情况,从而有效了解电力系统概况。
本文根据电力系统的特点，利用MA TLAB的动态仿真软件Simulink搭建了含发电机、变压器、输电线路、无穷大电源等的系统的仿真模型，得到了在该系统主供电线路电源端发生三相短路接地故障并由故障器自动跳闸隔离故障的仿真结果，并分析了这一暂态过程。
通过仿真结果说明MA TIAB 电力系统工具箱是分析电力系统的有效工具。
关键词：电力系统；三相短路；故障分析；matlab仿真Electric Power System Simulation Base on MATLABAbstract：Now, with the development of science and techmology and the growing demand for eletrical energy, power systems get increasingly large and long-distance EHV power transmission, large capacity electric generating set, as well as the various new control devices have been widely used. This has important significance to rationally utilizing energy resources, making full use of the existing electric systems’ delivery potential and protecting the environment. On the other hand, with the fast growth of the national economy, city-centered regional power consumption is rising more and more rapidly, power demand in large electric system’laod centers is growing faster and faster, and long-distance and heavy-duty power transmission is more and more popular. Power system play an important part in people’s lives and work, power system and stable operation of a direct impact on the people’s daily life, with the rapid development of power systems and power grids is increasing with days and the degree of automation continuous improvement, many computing and control of the power system increasingly complex issues, it is impossioble to take a directThis paper base on the characteristics of the power system, using the software MATAB simulink built with generators,transformers,power line,such as the infinite power system simulation model, and has a simulation result of three-phase short-circuit fault which happen in the main power-supply line and the fault automatic tripping isolation by the three-phase fault, and analysis of this transient. The simulation results show MATLAB power system toolbox of the power system is an effective tool.Key words: Power system ；Three-phase short-circuit ；Fault analysis ；MATLAB simulation第一章绪论1.1 我国电力系统情况简介电力系统是由发电厂、电力网和电力负荷组成的电能生产、传输和转化的系统。
发电厂控制系统课件
数据存储与备份
确保数据的安全性和完整性，便于后续的分析和故障诊断。
人机界面设计
用户友好性
01
界面设计应简单直观，方便操作人员快速掌握。
信息展示
02
实时显示发电厂各系统的运行状态、参数等信息，便于操作人
员监控。
交互功能
03
提供丰富的交互功能，如菜单、按钮、对话框等，方便操作人
历史
发电厂控制系统的历史可以追溯到20世纪初，随着 技术的发展，发电厂控制系统的功能和性能不断提 升。
发展
未来发电厂控制系统的发展将更加注重智能化、自 动化和信息化，以提高发电厂的效率和可靠性。同 时，随着可再生能源的普及，分布式控制系统将成 为未来发电厂控制系统的重要发展方向。
02
发电厂控制系统的硬件设备
环保与节能控制技术
总结词
环保与节能控制技术是发电厂控制系统未来的必然趋 势，通过引入清洁能源和节能技术，降低发电厂的排 放和能耗，提高其环保和节能性能。
详细描述
随着全球环保意识的不断提高，发电厂作为能源消耗和 排放大户，其环保和节能性能备受关注。因此，引入清 洁能源和节能技术是发电厂控制系统未来的必然趋势。 例如，利用风能、太阳能等可再生能源进行发电，减少 化石能源的使用；采用高效汽轮机、燃气轮机等节能设 备，提高能源利用效率；同时，引入废热回收、烟气处 理等环保技术，降低发电厂的排放和能耗，提高其环保 和节能性能。
火电厂控制系统的功能
火电厂控制系统具有数据采集、数据处理、控制调节、安全保护等功能 ，能够实现自动化控制和优化管理，提高火电厂的运行效率和安全性。
水电厂控制系统案例
水电厂控制系统概述
SGT-100燃气轮机控制系统国产化升级改造
SGT-100燃气轮机控制系统国产化升级改造作者：张龙李卫团熊永功来源：《科技传播》2016年第12期摘要利用国内燃气轮机控制技术改造SIEMENS公司成撬供货SGT-100机型燃机控制系统，摆脱国外技术垄断，提高国产化技术水平，大幅降低维护运行成本。
关键词国产化；燃机；燃料阀中图分类号 TE9 文献标识码 A 文章编号 1674-6708（2016）165-0197-02中海油涠洲岛终端处理厂有4台西门子SGT-100燃气轮发电机组。
该燃机采用西门子“STAR燃料控制系统”一旦控制系统出现问题，需要停止该机组运行并直接和厂家联系，等待厂家解决问题，造成机组运行维护成本昂贵，且故障排查的反应速度无法满足现场生产要求。
近年国内燃气轮发电机组控制技术已日趋成熟，为终端处理厂燃机控制系统国产化升级改造提供技术保障。
1 STAR燃料控制系统STAR燃料控制及驱动制动器电子装置（FDAE）系统用于透平的精确模拟量控制，系统包括燃料控制器（ECU）和模拟定位器装置（APU）。
ECU微处理器是摩托罗拉公司的68332装置，运行频率为12MHz，带有闪存随机存储器，提供一个串行通信口RS232，9600波特率，用来调整参数、标定信号和更新程序，处理器设置有校准参数和制动器闭环定位算法。
如应用程序具有用于特定气体燃料、液体燃料算法以及VGV定位算法。
软件在ALSTOM公司出厂前进行了预先配置设定，用于匹配客户的特定应用，由于该软件是用一种高级编程语言书写的，因此不可以在现场调整。
ECU的PWM驱动电路用于把位置给定值输送到APU卡上，APU卡直接输出阀门开度。
模拟定位器（APU）只是一个模拟定位装置，不包含软件参数。
主要有3个作用：一是用于校准制动器的反馈；二是用于校准来自ECU的PWM指令信号；三是增益调整器，可以调整比例增益。
启动时，ECU中提前设置好固定的点火燃料量和两级燃料爬升率，启动过程中根据此设定开环爬升。
国电南自火电厂仿真系统
[5]
原因：
• 工作人员操作失误，培训方面存在严重问题；“事 故症结是我们应对危机的应急预案太不到位……”
影响：
• 第一起核电站事故，评定为5级，总统到场，撤离14 万居民，举国震惊，民众集会要求关停核电站。
14基于虚拟dcs激励式仿真系统dpu实际过程对象scada传统全仿真模式scada控制算法仿真模型io卡件dpudpuio卡件io卡件实际生产过程dpuscadaio卡件dpudpuio卡件io卡件全激励仿真模式scada虚拟dpu虚拟dpu虚拟dpu仿真模型基于虚拟dcs激励模式15基于虚拟dcs激励式仿真系统几种常见仿真模式的比较虚激励模式是当今电站仿真技术的最优方式传统全仿真全激励仿真虚激励模式dcs工程师站仿真功能虚拟dpu功能控制逻辑与实际控制系统是否一致修改控制系统模型极不方便方便方便结构封闭开放开放控制系统与对象模型的连接糅合困难容易维护代价高低低成本费用低高低16基于虚拟dcs激励式仿真系统?虚拟dcs仿真系统采用虚拟dcs完成控制仿真部分具有完全的软件相似性大大提高了仿真系统的逼真度不仅可以提高运行培训的效果而且可以用于热工维护人员的培训
主要包括：模型站、教练员站、操作站、工程师站、 就地站和虚拟DPU等。
[9]
主要功能
实现对电厂的生产全过程、全范围仿真
控制系统 研究
设计改造 方案验证
国电南自 火电站激励式仿真系统
操作员培训
热控人员 培训
[ 10 ]
操作员培训
• 使运行人员熟悉DCS的画面 • 展现正常情况的实际现场运行状态 • 展现故障情况的实际现场运行状态 • 培训运行人员按照规程启动停止机组 • 培训运行人员维持正常运行的全部操作 • 培训运行人员学会处理异常、紧急事故 • 仿真环境应使受训人员在感觉上视觉上与被仿真机组环境一致。 • 提高运行人员的专业知识、熟练程度 • 提高运行人员处理紧急事故得能力 • 培养运行人员故障诊断和优化运行的能力 • 对运行人员进行能力考核手段，客观地反映被培训人员的实际操作能力和
某重型燃气轮机硬件在回路仿真平台转速部分的搭建与仿真研究
某重型燃气轮机硬件在回路仿真平台转速部分的搭建与仿真研究刘月;蒋洪德;郭庆;黄玉柱【摘要】为了进一步验证重型燃气轮机控制系统的控制逻辑和性能，硬件在回路（ hardware-in-the-loop，HIL）仿真测试平台的搭建工作是十分必要的。
本文首先建立了某重型燃气轮机的高精度实时数学模型，然后采用变频器带动真实电机的方式搭建了该重型燃气轮机HIL仿真测试平台的转速部分。
通过对比纯数字仿真与HIL仿真的实验结果，本文对控制系统进行了修改并得到更优的控制性能。
由于HIL仿真测试平台搭建的原则是尽量的模拟电厂真实情况，所以本文对控制系统的优化过程也适用于试车调试，对未来缩短试车调试周期、节约开支、降低风险等方面有一定的指导意义。
%In order to validate the control logic and performance for the control system of heavy-duty gas turbine, the construction work of simulation testing platform based on hardware in the loop( HIL) is necessary.Firstly, we set up a high precision mathematical model for heavy-duty gas turbines;secondly, we built the speed parts of HIL in the way of frequency converter driving motor.By comparing the experimental results of pure digital simulation with HIL simulation, we modified the control system and get a better control perform-ance.Since the principle of building HIL is to simulate the real situation of power plant, the optimization process for control system in this article also applies for commissioning debugging, which has certain guidance in the future for shortening the debug cycle test, sav-ing expenditure and reducing the risk , etc.【期刊名称】《燃气轮机技术》【年(卷),期】2016(029)001【总页数】6页(P12-17)【关键词】重型燃气轮机;硬件在回路;仿真测试平台;控制系统【作者】刘月;蒋洪德;郭庆;黄玉柱【作者单位】清华大学热能工程系，北京 100084; 燃气轮机与煤气化联合循环国家工程研究中心，北京 100084;清华大学热能工程系，北京 100084; 燃气轮机与煤气化联合循环国家工程研究中心，北京 100084;燃气轮机与煤气化联合循环国家工程研究中心，北京 100084;燃气轮机与煤气化联合循环国家工程研究中心，北京 100084【正文语种】中文【中图分类】TK472作为一种高效的热功转换设备，燃气轮机广泛地应用于航空、舰船、地面发电和工业驱动等领域。
任务书：基于PLC的发电机组控制系统设计
[1]梅丽凤，郑海英.电气控制与PLC应用技术.第一版[M]北京:机械工业出版社，2012
[2]史国生.电气控制与可编程控制器技术[M]北京:化学工业出版社，2003
[3]郁汉琪.可编程序控制器应用技术[M]南京:东南大学出版，2003
[4]张万忠.可编程控制器应用技术[M]北京:化学工业出版社，2001
[5]董伟.用PLC控制应急发电机组[J].中国设备工程，2005（1）：26-27
[6]刘冬,陈翠和,陈斌,等.基于PLC的海洋石油平台应急发电机组控制系统[J].中国造船,2013,53(A02):475-482
[7]孙建和.PLC控制技术在柴油发电机组上的应用[J].移动电源与汽车，2009（1）：8-12
[16]David G．Johnson．Programmable Controllers for Factory Automation[J]. Marcel Dekker Inc, 2003: 8-16
4、毕业设计（论文）的实习（调研）基本要求：
题目调研的要求：
1．了解本专业内外最新水平及发展动态。
起讫日期
工作内容
第Hale Waihona Puke 周第2周第3周第4周
第5周
第6周
第7、8周
第9周
第10周
第11、12周
第13周
第14、15周
第16周
第17周
熟悉设计题目，收集、查阅与设计题目相关的书籍、资料。
毕业设计调研，确定系统设计方案。
撰写开题报告，开题答辩。
进行毕业设计实习，撰写毕业实习报告。
确定I/O点数，选择PLC型号及扩展单元。
[12]陶玉梅.变频器与PLC通讯的精简设计[J].宁夏机械.2009,(4):42-44
TITAN130操作规程(完)
压启动两台交流电机。然后提高频率、电压使启动电机带动发动机进入清
吹转速，清吹期间变频驱动装置将提供一个恒定的电压、频率；保持清吹
转速。清吹结速后，进入点火程序,当探测到点火时，PLC 控制变频器提供
一个电压频率上升的斜率，不断提高频率、电压，使启动电机带动发动机
达到自持转速后启动电机停止。
4、流程 (附图)
CENTAUR50 燃气轮机 发电机组运行规程
（修订）
编制： 审核： 批准：
目录
- 1 --
第一章 使用范围和编制依据 …………………………………………………4 第二章 机组管辖范围…………………………………………………………..4
第一节 机组简介…………………………………………………………….4 第二节 关联设备简介……………………………………………………….4 第三章 工艺流程及技术参数…………………………………………………..5 第一节 燃气发生器…………………………………………………………5 第二节 空气系统……………………………………………………………6 第三节 启动系统……………………………………………………………7 第四节 燃料系统……………………………………………………………8 第五节 润滑系统……………………………………………………………9 第六节 消防系统……………………………………………………………14 第七节 电气控制系统……………………………………………………….15 第八节 齿轮箱……………………………………………………………….16 第九节 发电机……………………………………………………………….16 第十节 控制和指示………………………………………………………….19 第四章 操作规程…………………………………………………………………34 第一节 新机或大修后机组的首次启动……………………………………...34
PLC在汽轮鼓风机控制系统上的应用
上 位 机 采 用 Windows XP 作 为 操 作 平 台 ， 用 西 门 子 公 司 的 SIMATIC WinCC6．0 工 业 控 制 组 态 软 件 对 过 程 数 据 和 画 面 进行编程。 编制了机组全貌、轴系监测、动力油系统、润滑油系 统、汽机系统、风机系统、机组启动、机组停车、工况监视、历史趋 势等显示和操作画面，以及编制了报警程序和打印程序。 另外编 写了所有自控操作界面，方便操作员在仪表室内进行操作。 4 结束语
统、静叶调节系统。 2．1 汽机调速系统
汽 机 转 速 调 节 系 统 通 过 Woodward 公 司 的 505 调 节 器 实 现 ，505 接 收 现 场 来 的 两 路 转 速 信 号 后 与 设 定 转 速 比 较 后 经 内 部 PID 调节后输出一路 4～20mA 信号给调速电磁阀 ，通 过 改 变 电流的大小来改变调速汽门的开度， 通过汽门开度的大小控制 进入的蒸汽量， 达到控制转速的功能。 另外该汽轮机组还配有 PROTECT203 超速保护系统，当 203 接受的 3 路转速信号中有 两路转速信号超速时，就发出信号给 505，使 505 发出一个停机 信号，从而对机组形成了保护。 2．2 风机防喘振调节系统
图 1 硬件组态图 2 外部控制系统
整个汽轮鼓风机的控制系统，按其具有独立控制功能划分， 主要有以下几大部分： 汽轮转速调节系统、 风机防喘振调节系
图 2 机组工况图
《工业控制计算机》2011 年第 24 卷第 1 期
91
信号后，能够快速、及时地打开防喘振阀门，在关闭阀门时，控制 信号也将以指数函数慢慢关闭阀门。 2．3 静叶调节系统
虚拟仿真实验教学项目
虚拟仿真实验教学项目部分专业建设指南
（征求意见稿）
机械大类专业虚拟仿真实验教学项目建设指南
信息类专业虚拟仿真实验教学项目建设指南
化工与制药类专业虚拟仿真实验教学项目建设指南
环境科学与工程专业虚拟仿真实验教学项目建设指南
核工程类专业虚拟仿真实验教学项目建设指南
纺织类专业虚拟仿真实验教学项目建设指南
林业工程类专业虚拟仿真实验教学项目建设指南
农业工程类专业虚拟仿真实验教学项目建设指南
轻工类专业虚拟仿真实验教学项目建设指南
食品类专业虚拟仿真实验教学项目建设指南
自然保护与环境生态类虚拟仿真实验教学项目建设指南
医学类专业虚拟仿真实验教学项目建设指南
虚拟仿真实验教学项目建设指南
（经济管理类）
虚拟仿真实验教学项目建设指南（艺术类）。
浅谈燃气轮机控制系统的设计
浅谈燃气轮机控制系统的设计引言本文分析研究了燃气轮机控制系统的设计，探讨燃气轮机的自动控制技术的未来发展，将有助于我国开发具有自主知识产权的燃气轮机控制系统。
第一章燃气轮机工艺及PLC概述1.1燃气轮机系统及工作原理概述燃气轮机由压气机、燃烧室、透平组成。
燃气轮机正常工作时，工质顺序经过吸气压缩、燃烧加热、膨胀做功以及排气放热等四个工作过程而完成一个由热变功转化的热力循环。
1.2燃气轮机控制要求1)主控制系统起动控制：在起动期间为了最佳的点火和联焰，以及避免过分的热冲击，燃气轮机控制系统设置了燃料限。
起动控制系统设置了随转速和时间进程而变化的燃料上限。
一般在18％～20％转速时，选择的燃料／空气比将在燃烧室内产生近于1000F的温升。
转速控制：燃气轮机可有两类转速调节器：有差和无差。
少数机组可能两种调节器都有，具备在有负荷的情况下改变调节器的能力。
2)顺序(程序)控制顺序控制电路提供了在起动、运行、停机和冷机期间轮机的、发电机的、起动装置的和辅机的顺序。
顺序控制系统监测保护系统和其他主要系统，如燃料和液压滑油系统，并发出轮机按预定方式起和停的逻辑信号。
3)保护系统设计保护系统是当关键参数超过临界值或控制设备故障时通过切断燃料流量遮断轮机。
切断燃料流量是同时通过两个独立的装置：截止阀，这是主要的；燃料泵和燃料控制阀，这是第二位的。
第二章燃气轮机控制系统的设计2.1燃气轮机顺序控制系统2.1.1起动程序控制起动程序控制也就是燃气轮机整个起动过程的顺序逻辑控制。
从起动起动机、带动燃机转子转动、燃机点火、转子加速直至达到额定转速。
起动程序安全地控制燃机从零转速加速到额定运行转速，在这个过程中要求燃机热通道部件的低周疲劳为最小。
2.1.2正常停机程序控制当主控制选择停机并开始执行时将产生一个L94X信号。
此时如果发电机线路断路器在闭合状态则转速／负荷给定点TNR开始下降。
以正常速率减少FSR和负荷。
一旦逆功率继电器动作则立即断开发电机断路器。
电力系统建模及仿真课程设计解读
某某大学《电力系统建模及仿真课程设计》总结报告题目：基于MATLAB的电力系统短路故障仿真于分析姓名学号院系班级指导教师摘要：本次课程设计是结合《电力系统分析》的理论教学进行的一个实践课程。
电力系统短路故障，故障电流中必定有零序分量存在，零序分量可以用来判断故障的类型，故障的地点等，零序分量作为电力系统继电保护的一个重要分析量。
运用Matlab电力系统仿真程序SimPowerSystems工具箱构建设计要求所给的电力系统模型，并在此基础上对电力系统多中故障进行仿真，仿真波形与理论分析结果相符，说明用Matlab对电力系统故障分析的有效性。
实际中无法对故障进行实验，所以进行仿真实验可达到效果。
关键词：电力系统；仿真；短路故障；Matlab；SimPowerSystemsAbstract: The course design is a combination of power system analysis of the theoretical teaching, practical courses. Power system short-circuit fault, the fault current must be zero sequence component exists, and zero-sequence component can be used to determine the fault type, fault location, the zero-sequence component as a critical analysis of power system protection. SimPowerSystems Toolbox building design requirements to the power system model using Matlab power system simulation program, and on this basis, the power system fault simulation, the simulation waveforms with the theoretical analysis results match, indicating that the power system fault analysis using Matlab effectiveness. Practice can not fault the experiment, the simulation can achieve the desired effect.Keywords: power system; simulation; failure; Matlab; SimPowerSystems目录一、引言............................................ - 3 -1、故障概述 (3)2、故障类型 (3)二、电力系统模型 .................................... - 4 -三、电力系统仿真模型的建立与分析..................... - 4 -3.1电力系统仿真模型 (5)3.2仿真参数设置 (6)3.3仿真结果分析 (8)3.3.1正常运行分析................................ - 8 -3.3.2单相接地短路故障分析........................ - 9 -3.3.3两相短路故障分析........................... - 12 -3.3.4两相接地短路故障分析....................... - 15 -3.3.5三相短路故障分析........................... - 18 -四、结论........................................... - 21 -五、参考文献 ....................................... - 21 -六、心得体会 ....................................... - 22 -一、引言1、故障概述短路是电力系统的严重故障。
电力系统运行分析及仿真
摘要本设计的任务是根据给出的数据及要求，按国民经济应用的要求设计一个供电、变电网络。
该网络包括一个发电厂、四个变电站及输电线路。
该网络必须在符合国民经济要求的前提下，保证一定的供电可靠性和稳定性，运行方式灵活，电能质量符合标准，并且有一定的经济性。
设计内容包括：分析原始资料，审定运算条件；校验系统有功、无功平衡和各种运行方式；通过方案比较，确定系统接线方案；确定发电厂、变电所的接线方案和变压器的型号、容量及参数；进行系统的潮流计算；进行系统的调压计算，选择变压器的分接头；统计系统设计的主要指标；绘制系统电气主接线图。
得出的设计方案应具有高可靠性，能够安全、可靠地向用户提供符合电能质量要求地电能，运行方式变换灵活，具有一定的经济性，基本满足国民经济的要求。
由于本人的水平有限，设计中难免出现错漏，希望指导老师指正，并感谢指导老师在设计过程中给予的辅导和帮助。
关键词：电力系统供电可靠稳定目录1．影响电力系统运行稳定性的因素 (1)1.1电力系统的稳定性与系统的发展密切相关 (1)1.2电力系统在运行中时刻受到小的扰动 (1)1.3电力系统运行时还会受到大的扰动 (2)2．提高电力系统稳定性的措施 (3)2.1提高电力系统静态稳定性的措施 (3)3．致谢 (5)4．参考文献 (6)1．影响电力系统运行稳定性的因素所谓电力系统运行的稳定性，就是指在受到外界干扰的情况下发电机组间维持同步运行的能力。
研究电力系统稳定性问题归结为研究当系统受到扰动后的运动规律，从而判断系统是否可能失去稳定而研究提高系统稳定性的措施。
电力系统稳定性问题，是一个机械运动过程和电磁暂态过程交织在一起的复杂问题，属于电力系统机电暂态过程的范畴。
根据扰动量的大小，可将电力系统稳定性分为静态稳定性和暂态稳定性两大类型。
在电力系统中，各同步发电机是并联运行的，使并联的所有发电机保持同步是电力系统维持正常运行的基本条件之一。
1.1电力系统的稳定性与系统的发展密切相关对于早期孤立运行的发电厂和发电机并列的运行在公共母线上，并列运行的稳定性问题并不严重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔北电网燃气轮机发电机组的PLC控制系统与建模仿真于佰建，刘君，贾志伟，王光亮（华北电力大学电气与电子工程学院，北京市昌平区102206 ）摘要：塔北电网是中国石化塔里木油田的自备电网，电源由六台燃气轮机发电机构成，一期的三台燃气轮发电机组每台采用一台AB的PLC—5控制器，另外采用一台PLC提供全站监控。
二期的三台机组采用三台AB的logix5555构成控制系统，并且发电控制模块CGCM（Combined Generator Control Module ）通过网络与主控制器相连。
论文论述了电站的三级控制网络，建立了CGCM的数学模型。
通过PSASP对一次事故的仿真，证明了建立的AC8B模型的正确性。
关键词：燃气轮发电机；PLC；CGCM；PSASPAC8B励磁模型；0引言塔里木油田电网由三个独立的电网：塔北电网、塔中电网和克拉2电网组成。
塔北电网于2007年5月同新疆电网并网。
轮南电站和英买力电站是塔北电网的两个电站，电站电源全部是燃气轮机发电机组。
研究燃气轮发电机的控制系统不仅可以保证单机正常稳定运行，同时可以保证系统稳定运行[1]。
轮南电站的六台发电机组分为两种类型：一期1#、2#、3#机组是10MW的MARS机组，二期4#、5#、6#机组是14MW的TITAN机组。
虽然同为美国索拉公司的燃气轮机发电机组但是它们的控制系统并不相同。
MARS机组的控制系统是Rockwell公司的PLC-5控制器，TITAN机组使用的是Logix5555控制器，另外MARS机组的励磁系统是独立系统，而TITAN机组的励磁系统采用了CGCM控制模块，可以利用编程环境以及人机界面进行励磁参数调节。
1 MARS机组的控制系统组成[2]四台PLC组成的控制系统如图1所示：三台控制单元分别控制三台MARS机组，通过一个控制单元进行整个变电站控制。
控制网络采用ControlNet控制网，扩展方便，可靠性高可以用于对时间要求比较苛刻的高速确定性网络。
同时可以传送对时间无苛刻要求的报文数据。
作为控制器和I/O设备之间的一条高速通信链路，可以连接各种设备包括PC、控制器、操作员界面，控制网络结构图如图2所示。
图2 PLC控制网络结构图图1 四台PLC控制系统接线图4 CGCM 控制结构图1.1塔北燃气轮机发电机组PLC 控制系统的具体配置发电机的控制单元采用PLC-5控制器，每个发电机控制单元含有两个机架，零号机架上的四个输入模块分别对应位移、加速度、以及速度的采集，一号机架上的模块对应发电机的负荷以及同步。
扩展I/O 使用七个远程I/O 适配器。
每个适配器下连接着不同的输入输出模块，模拟输入温度信号、离散数字输出报警、继电器、开关、按钮等信号。
控制网的连接通过标准的RG-6同轴电缆和Y 型分接器进行连接。
同时使用两个通道进行冗余备份。
当第一根通信电缆失效时第二根电缆即可提供后备。
节点通过比较每根电缆的信号质量选用信号较好的进行通讯。
在同一链路上可以有多个处理器，每个节点都可以从网上进行信息交换，并且可在网络干线上任何地方添加节点，控制系统的扩充及其方便。
1.2网络化编程和组态一个完整的控制监控程序，除了PLC 控制主程序外，还要进行上位机的组态以便进行远程监控。
PLC-5采用Rslogix5进行编辑程序，支持传统的梯形图，顺序功能图SFC 以及结构文本编程。
RSView32是一种简单易用的人机界面系统。
RSLinx 使编程软件，人机界面系统能够进行通讯。
在进行网络编程的过程中ControlNet 的的组建是一个重要的环节。
所有的网络节点的输入输出需要通过ControlNet 的配置映射到处理器的内部。
组建ControlNet 网络的基本步骤如下： （1）网络规划：根据系统需要选择节点、电缆，进行合理布线规划；（2）硬件设备连接：将ControlNet 网络节点设备连接到网络上，进行网络测试；（3）启动网络组态软件如RSNetworx for ControlNet ；（4）节点预配置：ControlNet 网络的通讯波特率为5Mbit/s ，每个网段最多允许有99个节点，且不允许有节点地址重复的设备，在设备添加到网络之前，应当按照网络规划给设备分配节点地址。
地址不一定连续，不过信息优先级高的设备节点地址应当尽量小，以保证信息及时传送；（5）将计算机或专用编程设备连接到网上，建立通信；（6）配置网络参数：通过扫描网络上的处理器RSNetworx for ControlNet 软件能计算出网络的通信负载情况，并给出合理的网络刷新时间，通过合理配置使网络性能达到最大化；（7）保存配置参数：将设备配置参数下载到节点和ControlNet Keeper 中，并保存到网络组态工具软件配置文件中。
塔北电网轮南电站的燃气轮机发电机组的现场控制柜的人机界面如图3所示。
2 TITAN 的CGCM 控制系统[3]轮南电站二期的三台TITAN 机组控制系统与一期的显著差别是采用的控制器是logix5555，励磁系统采用的是CGCM 控制模块。
CGCM 是一个控制器通过控制网接口连接到控制网络上，主控制器可以方便的对它的设定值进行编程。
它还有另外两个通讯接口一个是可以连接另外一个CGCM 来进行冗余备份，一个用于厂家的调校。
CGCM 是基于微机的用于发电机发电管理的控制和保护元件。
典型应用是同步发电机的励磁控制如图4所示。
图3 控制柜人机界面它有四种励磁控制模式：自动电压调整（A VR ）、手动或现场电流调整（FCR ）、功率因数（PF ）以及无功控制（var ）；软启动到A VR 和FCR 的斜坡控制模式。
每种控制模式一个控制范围或者设定预定值控制；A VR 、V AR 、PF 控制模式下的过励（OLE ）/欠励（UEL ）限制；低频补偿（V/H ）；线性下降补偿；自动运行模式和CGCM 单元的自动跟踪；在冗余情况下可以自动在运行和备用之间转换；此外还有十三种发电机保护功能：发电机失励保护，发电机过电压保护，过频保护，低频保护等。
巴斯勒的CGCM 励磁系统采用的数学模型是IEEE 推荐的AC8B 模型，如图5所示。
前面是PID 控制模型后面是励磁机的数学模型。
AC8B 模型可以应用于巴斯勒DECS 数字式自动励磁调 节器。
AC8B 中的K P 、K I 、K D 分别对于比例,积分,微分。
T E 、K E 、S E 可以简单代表无刷发电机的数学模型。
模型中的K G 可以用来调整粗糙的闭环增益和A VR 的整体运行模式。
其中K P 、K I 、K D 可以人为进行调节来获得最适合的控制策略[4][5]。
3 基于CGCM 的励磁系统建模与故障仿真塔北电网采用了CGCM 的发电机控制系统，要建立明确的控制模型，需要从控制系统和励磁机两方面通过不同方法来获取数据。
上位机对CGCM 模块中的参数进行编辑，可以设定PID 的控制参数。
但是励磁机的模型参数无法得到，目前只能采用典型数据。
其中如图五所示前面的CGCM 控制参数由上位机读出，后面的励磁机模型参数采用典型参数[5]。
AC8B 励磁模型参数如表一所示。
事故过程：由于塔北地区发生强烈雷阵雨，同时伴随冰雹、大风天气，首先是一条110KV 线路零序过流，重合闸后甩掉5MW 负荷。
在随后的几分钟内由于几条10KV 线路经受不住天气考验先后推出运行但是整个系统还能对主要线路进行供电。
在轮南电站35KV 侧PT 的BC 相发生短路爆炸后，短路电流过大导致轮南变电站内变压器的差动保护误动致使两台主变退出运行。
正在运行的4#、5#、6# 发电机失磁跳机。
1＃发电机由于伺服油压力低跳机，全网停电。
由于CGCM 采用的数学模型是AC8B 模型，在BPA 中没有与之对应的励磁卡片，采用电科院的PSASP 软件来进行自建AC8B 励磁模型进行故障仿真。
为检查励磁控制器的特性，在系统未加故障情况下，系统的励磁电压和端电压特性如图6所示。
在正常运行满足之后，进行轮南变35kV Ⅱ母线发生B 、C 相短路接地故障仿真，表1 励磁系统参数表K G K D K P T D K 1 T A 3.0 75 200 0.01 100 0 K E V RLMT S E -V RLMT T E 1.010.01.361.0图5 AC8B 励磁系统方框图CGCM 的PID 控制参励磁机数学模型取4＃发电机的端电压和励磁电压曲线得到图7。
通过正常以及故障情况下的励磁电压曲线可以看到励磁系统的PID调节很好的发挥了在正常并网以及故障情况下的励磁电压调节作用，仿真结果与现场记录情况吻合。
4 结论塔北电网的一期二期两种型号的燃气轮机发电机组都采用了RockWell的PLC控制系统。
除了能提供监视能外还能进行励磁控制，提供了手动自动励磁转换功能，特别是CGCM模块与整个控制网络的连接，提高了系统电压调节能力。
文章通过一个事故过程的仿真验证了事故过程记录情况，证明了建立的AC8B模型是准确可信的。
参考文献[1]塔里木油田十一五电力规划。
中国石油天然气股份有限公司。
2006，1[2]Mars 100 Generator Wiring Diagram。
SOLAR TURBINESINCORPORATED。
1999,1[3]Combined Generator Control Module User ManualROCKWELLAUTOMATION。
2002,7[4]IEEE Recommended Practice for Excitation System Modelsfor Power System Stability Studies。
IEEE Std 421.5TM-2005 [5]L.M.Hajagos，M.J.Basler。
Changes to IEEE 421.5Recommended Practice for Excitation System Models for Power System Stability Studies。
Panel Session Paper for the IEEE/PES 2005 Meeting，San Fracisco，CA.作者简介：于佰建（1984-），男，硕士研究生，研究方向为电力系统分析与控制。
Email：yubaijian@。
刘君（1970-），女，副教授，研究方向为电力系统分析与控制。
图6正常并网励磁电压曲线图7 故障后励磁电压调节曲线。
