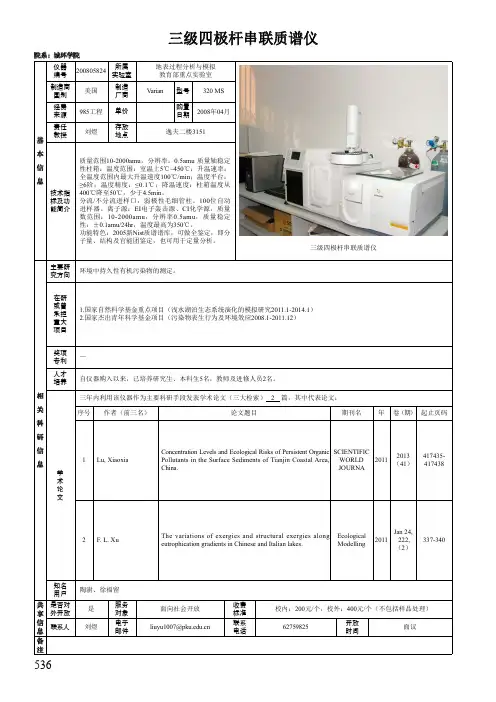

三级四极杆串联质谱仪பைடு நூலகம்
院系：城环学院
仪器 编号 制造商 国别 经费 来源 责任 教授
200805824 美国 985工程 刘煜
所属 实验室 制造 厂商 单价 存放 地点
地表过程分析与模拟 教育部重点实验室 Varian 100.24万元 型号 购置 日期 320 MS 2008年04月
三重四极杆串联质谱仪技术参数
三重四极杆串联质谱仪技术参数原装进口主要用途：用于食品、农产品、环境样品等复杂基质中痕量有机化合物的定量定性分析1.工作条件1.1电源:220V，50Hz1.2温度:操作环境15˚C -35˚C1.3湿度:操作状态25-50%, 非操作状态10-95%2.性能指标2.1质谱部分2.1.1 免清洁离子源：整体非镀层惰性，无需拆卸离子源，无需清洗透镜，无需重新调谐，无需重新校正。
*2.1.2无损双灯丝设计，且具有灯丝透镜，保护灯丝，提高灯丝寿命，灯丝电流：0-300uA 2.1.3离子化能量：10-300ev*2.1.4质量分析器：整体、双曲面石英镀金四极杆（首选）；四极杆温度（包括主四级杆及预杆）可独立加热至200℃，免清洗。
2.1.5质量轴分辨率：0.4-4amu 可调；2.1.6质量轴稳定性：± 0.10u/48小时2.1.7质量范围：10-1050 m/z2.1.8侧开式面板，面板控制器可显示质谱状态信息及质谱工作参数的输入*2.1.9仪器检测限指标 (为仪器验收指标)：(测试的柱子规格为30mx0.25mmx0.25um) 仪器检测限指标(EI MRM IDL)：小于0.5fg 八氟奈 (OFN),2fg OFN连续进样8次投标时提供应用文章佐证*2.1.10灵敏度：(测试的柱子规格为30mx0.25mmx0.25um)EI MRM模式：100fg 八氟奈, 信/噪比≥14000:1(272-222 )EI MRM模式：10fg 八氟奈, 信/噪比≥1400:1(272-222 )*2.1.11最大扫描速率：≥20000amu/秒*2.1.12最小MRM驻留时间：≤0.5毫秒*2.1.13多反应监测采集速度(MRM):≥800 MRM/秒2.1.14线性加速高压六极杆碰撞反应池，消除“记忆效应”和“交叉污染”；采用氮气作为碰撞气，氦气淬灭技术，去除中性噪音干扰。
2.1.15碰撞池能量范围：0-60ev 连续可调2.1.16动态范围：全动态范围为106*2.1.17真空系统：两级分子涡轮泵高真空系统, 空气冷却，无需水冷，分子涡轮泵和质谱为同一厂家生产,确保维护方便。
三重四级杆质谱仪原理详解
