外墙保温样板

装饰保温一体板施工工艺(外墙陶板)

装饰保温一体板施工工艺（一）工艺原理保温装饰板通过粘贴＋机械固定的方式安装于外墙上。

在安装的过程中，要根据板材的说明采用科学严密的施工组织，确保板材加工的合理、固定可靠、装饰效果完美。

（二）工艺流程：见下图1、对基层墙体的检查和处理：1.1、基层抹灰表面平整度偏差不应大于5mm，竖向垂直偏差不应大于5mm，未达到标准的严禁盲目开始施工。

1.2、基层抹灰墙面以10M长为检测尺寸段，阳角和装饰带均要在10M以上拉线检查，大平面还须在对角线拉线检查，再通过对高处进行凿平，低处采用抹灰找平的方法使墙面平整度达到允许偏差要求。

1.3、基层墙面采用以上的方法处理后，必须粘贴小样进行检验，其规格不得小于300mm×200mm，现场检验方法如下：1.3.1、VRD保温装饰板粘贴24小时以后形成初粘，取消定位件后不会自行产生位移。

1.3.2、VRD保温装饰板粘贴5～7天后，检验人员徒手用力不能将样板从墙面上拉掉，可视为胶粘剂调配合格并且基层强度可以满足施工要求。

1.3.3、VRD保温装饰板粘贴28天后，用拉拔仪检测，抗拉强度应≥0.1mpa，并且破坏部位是XPS板，即为合格。

如果是墙体基层破坏，则必须对墙体基层重新进行处理。

（VRD保温装饰板粘贴28天后，粘结层粘结强度达到设计要求）。

2、基层分格弹线。

2.1、应按设计要求进行排板，并确定分格缝的宽度。

2.2、从门窗或阳角处开始弹出基准控制线，做出标记。

2.3、弹线工作应由施工人员中的弹线专业人员完成，不得使用非本工程的其它施工队的弹线工人，若条件不允许则外来弹线人员必须与本工程施工人员完成交接。

2.4、弹线时应将缝线弹出，以便在安装板材时核对尺寸和位置，减少误差。

3、墙体表面洒水润湿。

当天气较热或墙面干燥时，施工前应用清水先将墙面适当润湿，以保证不会因胶粘剂中的水分过快蒸发而影响粘接质量。

4、VRD保温装饰板背板面点式布胶4.1、胶粘剂的配制和使用4.1.2、将混合浆料边搅拌边加入胶粘剂B组中，充分搅拌均匀。

外墙保温样板会议纪要

A1#楼外墙保温样板点评验收会议记要时间：2013年04月01日15:00地点：项目部会议室主持人：夏全胜参会人员：详见签到表记录人：李晓娟会议内容如下：一、施工单位作详细介绍：各位专家、领导：大家好！欢迎各位专家、领导莅临我现场参加金科·世界城一期（A区）A1#楼的外墙保温样板点评验收会，下面由我代表重庆市德感建筑安装工程有限公司金科·世界城项目部，向今天来参加A1#楼外墙保温样板点评的各位专家、领导做简要汇报：1、施工情况介绍1）工程概况本项目工程属于一类高层居住建筑，总层数为32F/-1F，建筑总高度为92.8米，总建筑面积为25743.34㎡，设计年限：50年，安全等级：二级，抗震设防烈度：6度；主体结构形式为：剪力墙结构，外墙保温形式为：热桥保温和填充墙自保温两种。

热桥保温为建筑无机保温砂浆，设计厚度为：30mm。

2）施工质量介绍在进行保温样板施工时，我项目部严格按照施工设计图以及施工质量验收规范进行检查施工，进场的原材料全部根据《合川区2012年1号文》的文件精神进行现场抽样送检的，进场的材料经抽样检测全部合格。

我项目部对现场施工的无机保温砂浆进行了严格的质量控制，对表面的平整度、大角的垂直度、保温的密实度（厚度）以及界面砂浆、抗裂砂浆的厚度和外墙门窗后塞口进行检查均满足设计及验收规范的要求，玻纤网格布铺设位置正确。

在保温材料进场时即要求保温生产厂家按规定提供了“保温型式检测报告”以及“备案登记证”等相关入场资料。

2、施工资料介绍热桥保温部分：进场所有原材料严格按合川质监站颁发文件并经现场监理见证取样复检，所有原材料合格，书面报告未回。

现场所有资料均与现场同步及真实。

自保温部分：进场空心砖及加气混凝土均做节能检测，空心砖报告编号：031Z3705001200020B；加气混凝土报告编号：031Q0402001200342B.所有报告真实有效，技术资料与现场施工同步，真实。

外墙保温施工样板

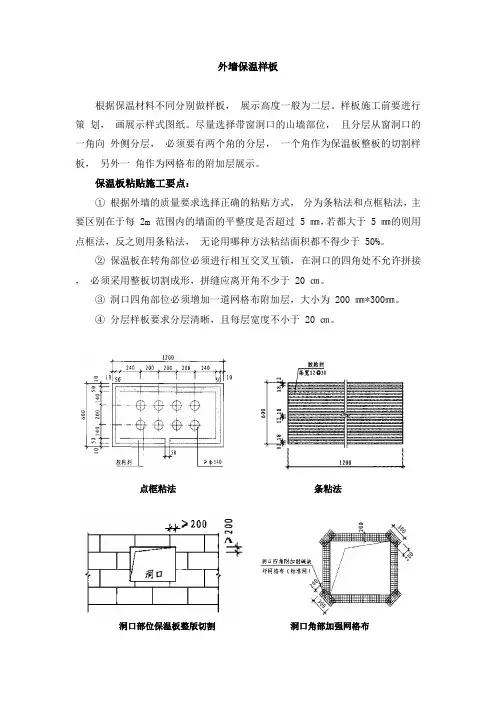

外墙保温样板
根据保温材料不同分别做样板，展示高度一般为二层。

样板施工前要进行策划，画展示样式图纸。

尽量选择带窗洞口的山墙部位，且分层从窗洞口的一角向外侧分层，必须要有两个角的分层，一个角作为保温板整板的切割样板，另外一角作为网格布的附加层展示。

保温板粘贴施工要点：
①根据外墙的质量要求选择正确的粘贴方式，分为条粘法和点框粘法，主要区别在于每 2m 范围内的墙面的平整度是否超过 5 ㎜，若都大于 5 ㎜的则用点框法，反之则用条粘法，无论用哪种方法粘结面积都不得少于 50%。

②保温板在转角部位必须进行相互交叉互锁，在洞口的四角处不允许拼接，必须采用整板切割成形，拼缝应离开角不少于 20 ㎝。

③洞口四角部位必须增加一道网格布附加层，大小为 200 ㎜*300㎜。

④分层样板要求分层清晰，且每层宽度不小于 20 ㎝。

点框粘法条粘法
洞口部位保温板整版切割洞口角部加强网格布
保温实体样板。

外墙保温板(匀质板)施工方案

目录一、编制依据 (2)二、工程概况及基本构造 (2)三、基本规定 (3)四、系统及组成材料能 (4)五、施工工艺 (8)六、细部及特殊部位做法 (17)七、工程验收 (20)八、工程管理组织机构图 (24)九、施工安全及文明施工 (25)十、成品保护措施 (31)外墙保温专项施工方案一、编制依据1.工程施工图和设计变更。

2.《安徽省居住建筑节能设计标准》DB34/1466-2011。

3.建设部颁布的《民用建筑节能管理规定》。

4.《建筑节能工程施工质量验收规范》GB50411-2019。

5.《建筑装饰装修工程质量验收规范》GB 502106.《均质改性防火保温板建筑外保温系统应用技术导则》(DBHJ/T015-2014)7.《外墙外保温技术规程》JGJ144-2019。

8.现行的有关安全生产、文明施工、环境保护的法律、法规和规定。

二、工程概况及基本构造1.工程概括251层18层6581.4957.7剪力墙26/18层6581.49 57.7剪力墙271层18层6171.36 59剪力墙281层18层12040.48 57.7剪力墙29/18层6581.49 57.7剪力墙301层18层12526.51 59剪力墙311层18层12560.91 59剪力墙地下车库1层/ 28001 5.7 框架工程设计住宅外墙保温设计为：（30mm厚）匀质改性防火保温板外墙外保温系统，外墙为涂料饰面。

2.基本构造三、基本规定匀质改性防火保温板建筑保温工程应符合下列规定：1.应能适应基层的正常变形而不产生裂缝或空鼓；2.墙体、楼地面和屋面保温隔热工程各组成部分应具有物理－化学稳定性。

系统组成材料应彼此相容并应具有防腐性。

在可能受到生物侵害（鼠害、虫害等）时，还应具有防生物侵害性能；3.外墙和屋面保温工程应具有防水渗透性能；4.外墙和楼地面保温隔热工程应能长期承受自重、风荷载和室外气候的长期反复作用而不产生有害的变形或破坏；5.外墙外保温工程和楼地面保温工程应在规定的抗震设防烈度下不应从基层上脱落；6.楼板板下保温应有防坠落安全措施，并满足设计要求；7.在正常使用和正常维护的条件下，使用年限不应低于25年。

房建工程施工样板图片展示

交付标准样板间 ─ 解决设计缺陷和功能问题，检验设计合理性、材
料部品效果，确保工程产品满足营销、设计要
求
和客户正常使用要求。
1
二、工艺样板间
1、土建工程工艺样板间
1.1 剪力墙钢筋施工样板 1.2 剪力墙支模体系样板 1.3 梁板钢筋及支模体系样板 1.4 楼梯钢筋及支模体系样板 1.5 框架柱、构造柱支模样板 1.6 墙砌体、构造柱及门窗过梁样板
20
1.5 框架柱、构造柱支模样板
1.5.2 施工工艺要点
注：标题与内容需作修改。
21
1.6 墙砌体、构造柱及门窗过梁样板
砂加气砌块样板图片
22
1.6 墙砌体、构造柱及门窗过梁样板
墙砌体、构造柱及门窗过梁样板图片
23
1.6 墙砌体、构造柱及门窗过梁样板
1.6.1 墙砌体、构造柱及门窗过梁体现的节点 ⑴ 节点1：预制过梁、窗台翻梁伸入墙体200； ⑵ 节点2：窗边混凝土块留设； ⑶ ……
27
1.7 墙体粉刷（挂网及灰饼样板、甩浆、粉刷） 1.7.2 施工工艺要点
注：标题与内容需作修改。
28
1.8 卫生间防水样板
卫生间防水样板图片
29
1.8 卫生间防水样板
1.8.1 卫生间防水样板体现的样板 ⑴ 节点1：卫生间混凝土翻边200高； ⑵ 节点2：墙根阴角圆弧处理； ⑶ ……
39
1.11 外墙外保温构造样板
1.11.2 施工工艺要点
注：标题与内容需作修改。
40
1.12 门、窗安装样板
门窗安装样板图片
41
1.12 门、窗安装样板
1.12.1 门窗安装样板体现的节点 ⑴ 节点1：混凝土预制块预埋； ⑵ 节点2：窗台泛水找坡； ⑶ ……

外墙保温装饰一体板施工工艺

地平线保温装饰一体化成品板施工工艺地平线保温装饰一体板为了更好的满足用户的需求，制定了完善的施工步骤。

1.基层检查A．墙体的水泥砂浆有一定的强度，表面应清洁无灰尘，无油迹，无青苔等杂质。

B．表层无空鼓，起砂，剥离，爆灰等现象C．墙体平整度，大角垂直度，窗边线直线度等综合规范要求达到中级抹灰标准。

即用2m直尺检查，墙面平整度误差<4mm。

D．窗台，檐口，装饰线条，女儿墙压顶等部位，要有坡度。

E．墙面体无搭架孔。

2.放基准线根据确定的设计分割图，确定水平方向基准线，并按图纸要求和样板尺寸确定竖向控制线，基准线要用墨线弹在墙体上，每个连接施工面均要弹线。

位置要求：达到设计要求检查方法：卷尺3.裁切一体板按照设计要求，并结合施工现场的实际要求，将地平线板裁切成规定的尺寸大小。

4.配制专用粘结剂按规定比例，将专用粉末状粘结剂加入适当的清水，用电动搅拌器调配均匀即可。

5.粘贴成品板首先把调均匀的粘结砂浆用刮刀点涂在成品板的背面，然后用手将板推压到墙面上，再把吸附盘附在板的表面，用吸盘来调整成品板的位置，最后用靠尺及水平尺检查已粘贴的平整度，使整体板面保持平整，并对齐分隔缝。

6.安装锚固件每块成品板粘贴完成后，应立即安装锚固件，锚固件应先从中部按300-500 mm间隙安装，螺丝有效锚固深度为进入实墙体25 mm。

7.填缝打密封胶根据板间间隙大小，选择合适厚度的嵌缝材料，填实板间间隙。

要求填缝后，嵌缝材料低于板面3-5 mm。

清理板缝和板切割面上的杂物和灰尘，揭开需要打胶的板面的保护膜，一般尽量按最小面积揭开，只要不妨碍贴纸胶带即可，根据分格宽带的要求弹出分格线在沿线贴上纸胶带。

先用胶枪在分格缝内均匀适量的打上密封胶，再用平刮刀刮平密封胶，要求密封胶在板上的厚度为0.5-1 mm，施胶完毕后应将纸胶带拉掉即可。

质量要求：无污痕，无污垢检测方法：用目测法8.撕保护膜清洁面板先清洁装饰板边缘的涂灰污垢，在撕去保护膜，并用毛巾讲污染处清除干净。

外墙保温装饰一体板施工方案12955

外墙保温装饰一体板施工方案2018年07月一、工程概况施工内容：外墙保温装饰一体板工程名称：建设单位：设计单位：监理单位：总包单位：施工单位：二、编制依据（1）本工程的招标文件、招标答疑文件；（2）本工程建筑、结构施工图；（3）我国现行的有关机具设备和材料的施工要求及标准；（4）《外墙外保温建筑构造》(一)(02J121-1)；（5）《挤塑板外墙外保温系统》JG 158-2004；（6）《外墙外保温工程技术规程》JGJ144-2004；（7）《建筑节能工程施工质量验收规范》GB50411－2007（8）《上海市住宅建筑节能工程施工质量验收规程》DGJ08-113-2005；（9）《夏热冬冷地区居住建筑节能设计标准》JGJ134―2010（10）《挤塑板薄抹灰外墙外保温系统应用技术规程》（DBJ/CT108-2011）（11）《保温装饰板外墙外保温系统技术规程》（DGJ32/86-2013)（12）GJC/T 882—2001 幕墙玻璃接缝用密封胶三、保温装饰板基本要求（一）适用范围1、适用于我国寒冷地区、夏热冬冷地区、夏热冬暖地区的民用建筑、工业建筑的节能装饰及既有建筑的节能改造和墙面翻新(新建、扩建、改建,工业和民用建筑的承重或非承重外墙)。

2、保温装饰板适用于有节能要求的钢筋混凝土、混凝土空心砌块、烧结普通砖、烧结多孔砖、灰砂砖和炉渣砖等材料构成的砌体结构的外墙保温工程。

3、抗震设防烈度≤8度的地区。

（二）专项设计要求：1、保温装饰板的品种、规格、颜色、图案和主要技术性能。

2、勾缝胶等所有辅助材料的技术性能。

3、保温装饰板采用以粘贴为主，机械固定辅助方法施工。

4、对窗台、檐口、装饰线、雨蓬等造型部位，应采用防水和排水构造。

5、墙面阴阳角处做异形板施工时，纵向和横向的轮廓线在折角时尺寸应大小一致。

6、同时采用保温装饰板与其他外墙装饰材料时应做好相接面的处理。

7、交叉作业施工前必须合理安排施工先后顺序及后期处理。

高层建筑外墙保温.样板

外墙保温、涂料、贴面样板做法示意图；
外墙保温系统基本构造：
一、外墙漆面
1、外墙结构层（不同界面挂钢丝网）
2、15mm厚水泥砂浆基层
3、5mm厚界面砂浆+胶粉聚笨颗粒保温砂浆层（设计厚度）
4、≥2.0mm 厚一遍抗裂砂浆层贴铺5mm厚180g复合耐碱网格
布。

5、≥3.0mm 厚二遍抗裂砂浆层防护层（严禁显露网格布）
6、柔性/弹性腻子
7、封闭底漆（严禁漏刷）
8、中涂层
9、面涂层
二、外墙面砖面
1、外墙结构层（不同界面挂钢丝网）
2、20mm厚水泥砂浆基层
3、界面砂浆+聚笨颗粒保温层（设计厚度）
4、一遍抗裂砂浆≥2.0mm厚
5、挂热镀锌电焊钢丝网12.7mm*12.7mm*0.9mm，用直径8mm塑料锚栓与基层锚固双向间距不得超过500MM，锚栓锚入墙体结构层不得小于50mm（空心砖墙体应采用专用锚栓）。

二遍抗裂砂浆层≥3mm防护层（不宜显露钢丝网）
6、粘贴水泥砂浆层+面砖+勾缝料。

说明：1、采用的材料指标必须满足中华人民共和国建筑工业行业标准JG158-2004《胶粉聚苯颗粒外墙外保温第系统》要求。

2、以上保温系统施工节点做法参照GB06 —J123《墙体节能建筑构造》。

3、质量验收执行《重庆市建筑节能工程施工质量验收规范》。

4、涂料技术要求及指标另样说明。

施工样板确认表
编号:工Biblioteka 名称建设单位隐蔽名称外墙保温
隐蔽施工位置东山墙
监理单位
隐蔽施工时间
施工单位
隐蔽验收时间
验收标准：DB29-126--2014、设计图纸要求
工艺流程：基层处理-保温板粘贴-打底灰-挂网格布-锚栓固定-挂网格布-抹面胶浆
基层处理
施工样板
施工样板
打底灰:
施工样板
挂网格布:
抹面胶浆:
综合验收
意见
□不符合设计与规范要求，需返工整改
□符合设计和规范验收要求，无变更，可以大面积展开施工
□符合设计图纸，但有变更并由甲方设计部下发书面变更通知
□整改/变更意见：
验收
施工单位
总包单位
签认
监理单位
建设单位

外墙保温施工合同完整版样板(3篇)

外墙保温施工合同完整版样板甲方：乙方：依据中华人民共和国《_____》、《建筑法》及相关法律、行政法规，遵循平等、自愿、公平和诚信的原则，双方就北_____新第外墙保温工程“劳务分包”施工事项协商一致，签订本合同。

一、工程概况和承包的内容：1、工程名称：北阳新第外墙保温工程2、工程地点：自由大路与亚泰大街交汇处东南角3、承包内容：北阳新第项目2-13#楼外墙保温工程，承包范围为施工图内的全部工程量。

包括外墙面苯板粘贴、装饰线条粘贴、一布两涂和两布三涂及按规范要求使用苯板钉及与本工程相关的所有工程内容。

一标段：2#、3#、4#楼；二标段：5#、6#、12#、13#楼；三标段：7#、8#、9#、10#、11#楼。

二、工程工期和开、竣工时间1、工程工期：本工程日历工期为30天。

2、开工时间：_____年3、竣工时间：_____年三、承包方式、合同价款及付款方式1、本工程承包方式：乙方包工包料、包安全生产、文明施工等。

2、合同价款：一标段合同价暂定为：万元人民币（大）万元整二标段合同价暂定为：万元人民币（大）万元整三标段合同价暂定为：万元人民币（大）万元整3、付款方式：每个标段工程完成50%付至该标段工程总价的30%；工程竣工后支付至该标段工程总价的70%，验收结算后付至该标段结算工程总价的95%，质保金为5%，待质保期1年过后无息返还质保金。

4、每次工程款支付前，乙方必须按甲方流程填写书面报告，并提供等额的长春市南关区地税局开据的建安发票。

四、甲乙双方的权利及义务1、甲方的.权利及义务1.1甲方负责施工场地具备正常的施工条件。

1.2甲方负责开通施工场地内的主要交通干道，以满足施工运输的需要，保证施工期间的交通顺畅。

1.3由甲方代表履行本合同中约定的权利和义务，本工程中甲方的所有文件必须经甲方代表（或授权人）签署并加盖甲方公章后方为有效。

2、乙方的权利及义务2.1乙方应甲方要求的时间进入现场施工，并在前____日向甲方提供施工组织设计，并按甲方确认的进度计划组织施工，并接受甲方及监理对进度的检查、监督。

外墙岩棉保温板施工设计方案(薄抹灰)

、岩棉板外墙保温系统二、编制依据相关标准1. 《建筑节能工程施工质量验收规》GB50411 — 20072. 《外墙外保温工程技术规程》JGJ144 — 20043. 《民用建筑外墙保温系统及外墙装饰防火暂行规定》4. 中华人民国公安部进一步明确民工建筑外保温材料消防建筑管理有关要求的通知及公消【2011】65号。

岩棉板性能指标7.节点部位所用保温材料性能指标。

厚度为A级30mm胶粉聚苯颗粒的性能指标详下表:三.外保温岩棉板施工A.基本要求1施工环境要求1.1外墙保温施工确保现场环境和基体表温度温度不低丁5摄氏度。

1.2如遇五级以上大风天气不进行外墙保温施工作业。

1.3雨天气不进行外墙保温施工，如施工过程中遇突然降雨，立即停止施工并采取塑料布对已施工部位进行覆盖挡雨加以保护，复工前对上述部位进行检查，如粘结砂浆受到雨水冲刷则将保温板揭掉重贴。

2. 建筑物及基层墙体要求1. 除实体混凝土墙体外，墙体外面抹1 : 3水泥砂浆（凹进墙面1 :2.5水泥砂浆）找平■层。

外墙找平层表面干燥、洁净，强度（》0.10N/m 心、平整度、垂直度达到规验收要求。

2. 外墙上的螺栓孔或其它孔洞用微膨胀砂浆（洞口较大处用微膨胀碌填实），孔口或洞口表面刷两遍防水涂料（水不漏）。

3. 伸出外墙面上的雨水管卡、预埋件、支架和设备穿墙管安装到位，并留出外墙保温层的厚度，并做必要的防锈处理。

4. 将外墙外保温施工的碌基体表面的杂物活理干净，不得有污迹、灰尘、油污或脂肪类物质。

空鼓开裂处剔凿后修补平整、铲除凸出物，使基体表面尺寸偏差符合下表规定。

2.5门窗边框与墙体连接处预留出保温层的厚度，窗框安装完毕，窗框与墙体之间的缝隙用聚氨酯发泡填塞严密，做好窗框的保护。

3. 施工准备3.1样板制作施工前按照本工程的技术要求，选定系统供应商，系统组成材料进场后经验收合格及时在监理单位的见证下取样复试。

材料复试合格后，采用系统组成材料，做外墙保温样板墙，样板墙反应出保温板的粘贴方法、粘贴面积如何控制、板缝错位处理、阴阳角处理、锚栓固定方式及数量、胶粘剂的配比和控制、面层砂浆的配比和控制、如何处理粘贴基层的缺陷等。

聚合聚苯板(AEPS)外墙保温工程交底

AEPS外墙保温工程交底一、AEPS（聚合聚苯板）外墙保温工程重要性：1、外墙保温的维修难度大和费用高决定了我们要争取外保温与建筑同寿命，50年。

2、功能性与业主息息相关，容忍度低。

渗漏、内墙发霉、长毛，哪一样业主都不能忍。

3、安全性：ＡＥＰＳ板130ＫＧ/M3的容重非常重，是ＥＰＳ板十倍左右，机械强度因为氯化镁渗透后相对较低，常年在高空中受正负风压作用，容易脱落和破碎。

一旦脱落，由于重量大，对下方人员安全有致命性。

有的板，在厂家未出厂前就破损严重，缺边掉角、断裂，不可能满足规范要求抗拉强度0.1ＭＰa(10吨)，只能是检测样品做假或报告做假。

4、防火性能：国家高度重视，一旦出问题，主体责任人员被捕，有前车之鉴。

5、美观性：保温板的平整度决定了真石漆的外观平整度。

保温板体积是否稳定、有没有按要求陈化？(EPS板在出厂前应在自然条件下陈化42天或在60摄氏度蒸汽中陈化5天。

如果陈化时间不够，EPS板在使用过程中，可能会产生一定的收缩变形或翘曲，使系统部分应力集中，最终导致系统开裂、空鼓)。

抗冻融性能是否达标关系外观效果。

6、技术不成熟性：ＡＥＰＳ板属于新技术，防火性能与保温性能相互制约，今年才大面积推广，投资门槛低，工厂规模大小不等、管理水平差距巨大，从业人员水平、经验良莠不齐。

ＡＥＰＳ板属脆性材料，与苯板、岩棉板不一样。

施工人员是否有足够的经验非常重要。

我们工期紧张，不是学艺的地方，希望各施工队要找熟练的有经验的工人。

7、监管难度大：化学产品，配方可变性大，原材料价格悬殊，砂浆价格从500-1500/吨，里面胶粉价格从6000-21000/吨不等。

低价产品偷工减料风险大。

8、泰安、潍坊已出现严重问题，监管部门正在整顿。

烟台也有因质量问题影响施工的。

省里月底还有研讨会召开。

二、如何确保外墙保温施工质量和安全？1、思想上重视。

老板、领工带班的、工人都要高度重视。

甲方、监理要重视，要做为重点控制项目来检查。

外墙保温复合装饰板施工要求

外墙保温复合装饰板施工要求一、施工条件1、基层墙体应达到《混凝土结构工程施工质量验收规范》( GB 50204-2002)、《砌底工程施工质量验收规范》（GB50203-2002）要求，当基层墙体的平整度不符合要求时，可采用1：3水泥沙浆找平，并在基层施工验收完毕，门窗框及附设管线设备安装就位之后进行。

2、施工时的环境温度不应低于5℃，风力不大于5级，无防护措施时雨天不应施工。

二、施工工艺见施工流程图。

该工艺流程适合于外墙涂料饰面层，饰面层包括板面满刮腻子、打磨和刷涂料，为操作方便、减少现场湿作业，饰面层可在粘贴保温板前进行。

三、施工要点一、一般规定1、本规定适用于保温板粘贴分项工程验收。

饰面层的质量验收按《建筑装饰装修工程验收规范》（GB50201-2001）有关分项工程的验收规定执行。

2、工程验收时应检查下列文件和记录：（1）保温板工程的施工图、设计说明及其他设计文件（2）材料产品合格证、性能检测报告、进场验收纪录和复验报告；（3）保温板样板件的粘贴强度检测报告；（4）隐蔽工程验收报告；（5）施工纪录、质量检验评定纪录。

3、保温板粘贴工程应对下列材料及其性能指标进行复验：（1）粘结用水泥的凝结时间、安装性和抗压强度；（2）保温板的吸水量、抗冻性和抗冲击性能；4、保温板粘贴工程应对以下隐蔽项目进行验收：（1）基层处理；（2）板与基层的粘结点及粘结面积；（3）锚固件安装；5、保温板粘贴前和施工过程中，均应在相同基层上做样板件，并对样板件的保温板的粘结强度进行检验，其检验方法应参照《建筑工程饰面砖粘结强度检验标准》（JGJ110-1997）的规定执行。

二、主控项目1、基层墙体、保温板、粘结用水泥及粘结剂、嵌缝材料应符合设计要求和有关现行标准的规定。

检验数量：按进场的批次、数量和产品的抽样检验方案确定。

检查方法：检查产品的合格证书、出厂检验报告、进厂检验记录和复检报告。

2、保温板的粘结基层处理应符合本标准的规定检验数量：按楼层全数检查。

外墙保温岩棉板、石墨板样板验收

样板间验收记录表编号：工程名称分项工程外墙保温施工单位项目经理分包单位项目负责人验收部位岩棉板样板、石墨板样板施工验收日期样板施工情况详细说明1、施工依据：施工图纸（施工图编号建施20、25、26 ）、项目清单及有关规范、规程。

2、材质：主要材料石墨聚苯板、岩棉保温板规格型号石墨聚苯板1200*600*100岩棉保温板1200*600*1003、做法：设计要求外墙1：1、钢筋混凝土墙或蒸压加气混凝土砌块墙。

2、15厚1：3水泥砂浆（钢筋混凝土墙）或2：1：8水泥石灰砂浆（蒸压加气混凝土砌块墙）找平；内掺3%防水粉。

3、刷配套胶粘剂一道。

4、锚栓固定100厚石墨聚苯板或锚栓固定100厚岩棉保温板。

5、5厚玻化微珠找平砂浆，压入电焊网并用保温锚栓固定牢固。

6、5厚聚合物改性水泥砂浆压入耐碱玻璃纤维网布。

施工要求1、在建筑物外墙阴角、阳角、洞口、装饰线等必要部位设置控制线，在门窗洞口及第一块板的粘贴处，弹出水平墨线，控制石墨聚苯板（岩棉板）铺贴时的水平度，在有两条纵向控制线的区间设置水平线，用于控制石墨聚苯板（岩棉板）的平整度。

2、粘接砂浆应有专业人员负责搅拌，且搅拌时间按规定要求在5分钟以上，砂浆必须随用随搅，搅拌好的砂浆必须在2小时内使用完，超出2小时的砂浆禁止在使用。

3、施工前必须按外墙保温营造做法中的要求进行排版，首层为岩棉板，二层以上为石墨聚苯板，按标准整张幅面（1200＊600）进行自下而上沿水平方向、横向1／2板长交错铺贴，起点从墙体的拐角处开始垂直交错连接粘贴，保证拐角处垂直，阴阳角处必须交错互锁，门窗洞口四角禁止拼接，应采用整板切割成形，切口与板面应垂直，墙面的边角处应用不小于30公分的板粘贴。

4、施工前必须在项目部指定位置粘贴样板墙，经项目部与监理单位共同检查确认合格后方可大面积施工。

5、保温板涂抹底浆后，用专用抹子在事先涂抹底胶的保温板上与其保持45度角，在板面上直接刮抹，使底浆在板面上形成锯齿型排气条带，然后立即将保温板平贴在基层墙体上，同时轻柔挤压滑动就位，与墙面的垂直线和水平线相符，滑动距离为15-20mm，（操作的全过程应快捷迅速，每块板材自抹灰到上墙固定不得超出5分钟）并用靠尺找平，确保其平整度符合技术要求。

无地下室勒脚部位外保温构造示意图

图6.4.8-2 无地下室勒脚部位外保温构造示意图6.4.9聚氨酯硬泡保温板外墙外保温工程在檐口、女儿墙部位应采用保温层全包覆做法，以防止产生热桥。

当有檐沟时，应保证檐沟混凝土顶面有不小于20mm厚度的聚氨酯硬泡保温层（参见图6.4.9）。

图6.4.9 檐口、女儿墙保温构造示意图6.4.10 变形缝的保温构造应符合下列规定（参见图6.4.10）：（1）变形缝处应填充泡沫塑料，填塞深度应大于缝宽的3倍；（2）金属盖缝板宜采用铝板或不锈钢板；（3）采用聚氨酯硬泡保温板外保温时，变形缝处应做包边处理，包边宽度不得小于100mm。

图6.4.10 变形缝保温构造示意图6.4.11聚氨酯硬泡保温板的饰面层为面砖时，应采用镀锌钢丝网代替耐碱玻纤网布，并应根据承重需要，通过计算合理设置锚固件的数量及分布，将面砖重量有效地传给主体结构，避免使聚氨酯硬泡保温层承受面砖重量。

6.5 干挂法施工聚氨酯硬泡外墙外保温工程的设计技术要点干挂法施工是指将聚氨酯硬泡保温装饰复合板干挂在外墙基层形成聚氨酯硬泡外墙外保温系统，该方法属于干作业施工。

该系统可分为无龙骨、有龙骨两大类。

饰面层有氟碳涂料面、仿石面等多种形式和色彩。

6.5.1 干挂法施工无龙骨体系采用胀管螺丝将聚氨酯硬泡保温装饰复合板直接锚固于墙体（见图 6.5.1），胀管螺丝直径、中距视板材尺寸及风荷载确定。

该体系不宜用于框架填充轻骨料混凝土砌块墙体。

6.5.1干挂法施工无龙骨体系示意图6.5.2干挂法施工有龙骨体系采用专用自攻钢钉将聚氨酯硬泡保温装饰复合板固定于龙骨（参见图 6.5.2）；龙骨应采用热镀锌型钢或其他具有足够安全性与耐久性的材料；连接件应采用热镀锌钢件或不锈钢件。

与聚氨酯硬泡保温板饰面层接触处的金属材料应采取防腐处理（如穿过聚氨酯硬泡保温板饰面层安装于基层上的设备或管道以及连接件等）。

龙骨尺寸、中距及锚固方法应根据风荷载的大小、基层墙体的构成及聚氨酯硬泡保温装饰复合板的尺寸确定。

外墙保温样板标示牌

外墙保温样板标识牌1.施工工艺流程2.主要流程操作方法2.1硬泡聚氨酯保温材料施工应按下列步骤进行:1.挂线后每层首先用2m杠尺检查墙面平整度,用2m托线板检查墙面垂直度.达到平整度要求方可施工。

2.应充分做好遮挡工作，一般门窗用塑料彩条布裁成与门窗口面积相当的布块进行遮挡,具体做法是将带钉木条或园钉将彩条布钉于聚氨酯角膜之上.对于架子管,铁艺等不规则需防护部位应采用聚乙烯保鲜膜进行缠绕防护。

2.2喷施PU保温材料2.2.1做好遮挡以防污染相邻部位。

开启高压无气喷涂机将聚氨酯保温硬泡均匀地喷涂于墙面之上，喷施应从角膜坡口处开始,发起泡后,沿发泡边沿喷施施工。

2.2.2本工程聚氨酯保温层墙体厚度为40mm，其它部位厚度为20mm,材料容重为35KG。

第一遍喷涂厚度宜控制在1cm左右。

2.2.3插钉之后继续施工,喷涂可多遍完成，每遍厚度宜控制在10mm之内。

如图：2.2.4喷施PU保温材料时要注意防风，为防止风吹PU保温材料造成污染,脚手架应该挂有小眼安全网.风速超过5m/s时不应施工。

2.2.5聚氨酯硬泡保温层喷施后应按要求检查保温层厚度,并按检验批要求进行质量检验做检验记录。

2.2.6对于硬泡聚氨酯保温层厚度严重超标处可用手锯将过厚处修平。

如图：2.3聚氨酯表面界面处理PU基层喷涂后可做聚氨酯界面砂浆处理，聚氨酯界面砂浆可用滚子均匀地涂于PU保温基层上。

也可以使用喷斗作业施工。

喷涂聚氨酯时要注意其他工程项目的保护工作，必要时在喷涂施工前将门窗洞口及需要遮掩的部位用保护材料进行遮挡，避免出现不必要的污染。

2.4抹ZL保温浆料找平2.4.1在保温浆料和抗裂砂浆配制时，搅拌需设专人专职进行，以保证搅拌时间和加水量的准确。

在施工现场搅拌质量可以通过观察其可操作性、抗滑坠性、膏料状态以及其湿表观密度等方法判断。

2.4.2按保温层设计总厚度重新打点,贴饼.灰饼控制以找平墙面为主.具体打点方法如下:1.每层首先用2m杠尺检查墙面平整度,用2m托线板检查墙面垂直度。

外墙保温封样要求

外墙保温封样要求根据项目建设进展情况，及具体设备材料的使用时间需求，现要求各监理及总包单位加快推进保温材料封样工作。

具体如下：1、材料名称：石墨聚苯板、防火隔离带、保温用粘结砂浆（资料）、抹面砂浆（资料）、锚栓、玻纤网格布2、封样数量及地点：封样样品提供2份，封存至建设单位现场办公区。

3、封样截止时间：2020年月日晚17：00前4、样品技术要求：满足施工图纸及相关规范要求。

（1）石墨聚苯板，导热系数0.033W/m.k，防火等级B1级，表观密度18-22kg/m³。

（2）防火隔离带：选用A级岩棉带，防火等级A1级,导热系数≤0.046W/m.k，憎水率≥98%，容重≥100kg/m³，吸水率符合规范要求，要求采用竖丝岩棉。

（3）粘贴（结）砂浆：DEA砂浆，满足《GB/T 29906-2013 模塑聚苯板薄抹灰外墙外保温系统材料》要求。

（4）抹面砂浆：DBI砂浆，满足《GB/T 29906-2013 模塑聚苯板薄抹灰外墙外保温系统材料》要求。

（5）耐碱玻纤网格布：（6）锚栓：锚栓的套管和圆盘应全部采用聚乙烯材料制作，锚栓采用高强度结构钢及防锈性能优异的灰磷镀层工艺。

JGT366-2012外保温专用胀栓。

适用规范及标准（1）国家标准及其它被普遍认可的标准，以上标准应执行最新版本。

（2）被普遍认可的其他权威标准（应为最新标准）。

《JGJ 289-2012 建筑外墙外保温防火隔离带技术规程》《GB/T 29906-2013 模塑聚苯板薄抹灰外墙外保温系统材料》《JC/T 2441-2018 建筑绝热用石墨改性模塑聚苯乙烯泡沫塑料板》《JGJ/T220-2010抹灰砂浆技术要求》《JC/T841-2007耐碱玻璃纤维网格布》《JGT366-2012外墙保温用锚栓》5、样品资料要求：1、产品说明书、样品及主材检测报告与合格证。

2、厂家资质复印件、营业执照复印件。

3、制造商厂名、原材料的生产厂商及产地相关证明文件。

房地产项目工艺工法、交房样板展示

4、卫生间墙面防水展示
六、交房样板展示
5、地面展示
六、交房样板展示
6、墙面顶棚展示
七、工艺工法、交房样板展示总结
通过本次工地开放日活动，向购房业主展示了泰安中南高标准
的施工工艺，受到了业主的广大好评，对销售起到了催化剂般的推
动作用。同时，通过本次工艺工法和样板间的展示，对项目的工程
质量和工艺工法起到了指导性的作用，为提高项目的工程质量打下
房地产项目工艺工法、交房样板展示
一、威尼斯红酒街展示
一、威尼斯红酒街展示
一、威尼斯红酒街展示
二、绿色通道展示
二、绿色通道展示
三、观摩平台展示
四、样板间周边展示
四、样板间周边展示
五、工艺工法样板展示
1、外墙螺杆洞封堵
五、工艺工法样板展示
2、外墙保温
五、工艺工法样板展示
2、外墙保温
11、卫生间防水施工工艺
五、工艺工法样板展示
12、铝合金窗后塞法施工工艺
五、工艺工法样板展示
13、产品超市展示
六、交房样板展示
1、产品说明书展示
六、交房样板展示
1、产品说明书展示
六、交房样板展示
1、产品说明书展示
六、交房样板展示
2、立体彩绘房间功能展示
六、交房样板展示
2、立体彩绘房间功能展示
坚实基础。更重要的是，通过本次工地开放日活动，向社会各界展示
出了中南集团良好的质量意识和责任意识，提升了中南集团在泰安
市场的品牌影响力和社会信誉度，为企业树立了良好的形象。
Thanks！
六、交房样板展示
2、立体彩绘房间功能展示
六、交房样板展示
2、立体彩绘房间功能展示

外墙外保温样板检查验收记录

外墙外保温样板验收记录
外墙外保温样板验收记录外墙外保温样板验收记录
外墙外保温样板验收记录
基层抹灰防水保温板排板及钉子
设计单位验收意见：项目负责人：
年月日施工单位验收意见：
项目负责人：
年月日
监理单位验收意见：
项目负责人：
年月日
建设单位验收意见：
项目负责人：
年月日外墙外保温样板验收记录
阴阳角搭接窗口样板工序分层整体样板
设计单位验收意见：项目负责人：
年月日施工单位验收意见：
项目负责人：
年月日
监理单位验收意见：
项目负责人：
年月日
建设单位验收意见：
项目负责人：
年月日。
