V220V低压配电线路施工技术规范
低压架空线路施工方案
低压架空线路施工方案1. 简介低压架空线路是指电力系统中电压等级较低（通常为220V或380V）的架空输电线路。
它广泛应用于城市、农村等地区的电力供应，并起到将电能从变电站输送到用户的重要作用。
本文档将介绍一套适用于低压架空线路的施工方案。
2. 施工准备在正式施工之前，需要做以下准备工作：2.1 施工人员培训所有参与施工的人员，包括工程师、技术人员和操作工，都需要经过专业培训，掌握相关安全操作规程和施工流程。
2.2 施工设备检查和维护检查所有使用的施工设备，确保其性能良好且无损坏。
对有损坏的设备及时进行维修或更换，以确保施工的顺利进行。
2.3 工作场地准备清理施工场地，确保没有障碍物和危险物品。
设置必要的指示标志和安全防护措施，以保障施工人员的安全。
3. 施工步骤低压架空线路的施工一般包括以下步骤：3.1 确定线路走向根据设计图纸和实地勘测结果，确定低压架空线路的走向。
在走向确定后，进行地质勘探，了解地下管线情况，为后续施工做好预防措施。
3.2 购置施工材料根据设计需求，购置所需的低压电缆、支架、绝缘子等施工材料。
确保材料的质量可靠，符合相关标准。
3.3 安装支架根据设计要求，确定支架的类型和安装位置。
以安全、稳固为原则，进行支架的安装工作。
3.4 敷设电缆将预先购置的低压电缆进行敷设。
在敷设过程中，需要注意电缆的保护，避免损坏和堆积。
3.5 连接绝缘子将绝缘子与电缆连接起来，保证线路的绝缘性能，避免电缆运行中产生短路故障。
3.6 调试与检查完成低压架空线路的施工后，进行调试工作，确保线路的正常运行。
检查线路的接地情况、绝缘状况等，保障线路的安全可靠。
4. 安全注意事项在低压架空线路的施工过程中，需要注意以下安全事项：•施工人员必须佩戴好安全帽、绝缘手套和绝缘鞋。
•施工现场严禁吸烟，防止火灾事故发生。
•施工设备和工具必须符合相关安全标准，并经常检查和维护。
•施工人员必须熟悉电气安全操作规程，明确各种紧急情况下的应急措施。
低压配电设备一般技术要求模版
低压配电设备一般技术要求模版1. 设备参数要求：- 额定电流：低压配电设备应满足工程实际负荷的额定电流要求，确保设备在正常运行状态下不会超过额定电流。
- 额定电压：低压配电设备的额定电压应适应工程的供电电压，确保设备在额定电压下正常运行稳定。
- 额定频率：低压配电设备的额定频率应与供电电网的频率一致，确保设备与电网之间的配合运行。
- 额定绝缘电压：低压配电设备的额定绝缘电压应满足设备在正常工作环境下的绝缘要求，确保设备的安全性能。
- 额定短路开断电流：低压配电设备的额定短路开断电流应满足设备在故障状态下可正常短路开断的要求，确保设备不会因过载而发生故障。
2. 绝缘要求：- 设备应具备良好的绝缘性能，确保设备在正常运行状态下没有电气漏电现象。
- 设备的绝缘材料应符合相应国家或行业标准，确保绝缘材料的性能稳定可靠。
- 设备的绝缘电阻应满足相应标准要求，确保设备在绝缘测试时电阻值正常。
- 设备绝缘电阻的测量应按照相应标准进行，确保测量结果准确可靠。
3. 抗电弧和防护要求：- 设备的电弧护罩应采用耐高温、阻燃且具有良好耐电弧性能的材料，确保设备在发生电弧时能有效阻挡电弧扩展。
- 设备的触点、开关应具备良好的抗电弧性能，确保设备在开关过程中不会产生电弧现象。
- 设备上的各种接线端子应具备良好的防护性能，防止误接触或短路等情况发生。
- 设备应具备过载保护和短路保护功能，确保设备在过载或短路故障时能及时切断电源，防止设备损坏或发生火灾。
4. 温度和湿度要求：- 设备的工作温度范围应满足工程实际环境的要求，确保设备在高温或低温环境下能正常运行。
- 设备的湿度要求应满足工程实际环境的要求，确保设备在潮湿环境下不会发生电气故障。
5. 安全要求：- 设备应具备良好的接地保护功能，确保设备正常工作时的接地电阻符合标准要求。
- 设备的各种开关按钮和操作元件应符合安全标准，确保操作者在使用设备时不会发生误操作或意外伤害。
- 设备的外壳应具备耐冲击、耐高温、耐腐蚀等性能，确保设备能在恶劣环境下正常使用。
低压供配电设计规范
4．电源及供电系统4.0.1 符合下列条件之一时，用户宜设置自备电源：1 需要设置自备电源作为一级负荷中的特别重要负荷的应急电源时或第二电源不能满足一级负荷的条件时。
2 设置自备电源较从电力系统取得第二电源经济合理时。
3 有常年稳定余热、压差、废弃物可供发电，技术可靠、经济合理时。
4 所在地区偏僻，远离电力系统，设置自备电源经济合理时。
5 有设置分布式电源的条件，能源利用效率高、经济合理时。
4.0.2 应急电源与正常电源之间，应采取防止并列运行的措施。
当有特殊要求，应急电源向正常电源转换需短暂并列运行时，应采取安全运行的措施。
4.0.3 供配电系统的设计，除一级负荷中的特别重要负荷外，不应按一个电源系统检修或故障的同时另一电源又发生故障进行设计。
4.0.4 需要两回电源线路的用户，宜采用同级电压供电。
但根据各级负荷的不同需要及地区供电条件，亦可采用不同电压供电。
4.0.5 同时供电的两回及以上供配电线路中，当有一回路中断供电时，其余线路应能满足全部一级负荷及二级负荷。
4.0.6 供配电系统应简单可靠，同一电压等级的配电级数高压不宜多于两级；低压不宜多于三级。
4.0.7 高压配电系统宜采用放射式。
根据变压器的容量、分布及地理环境等情况，亦可采用树干式或环式。
4.0.8 根据负荷的容量和分布，配变电所应靠近负荷中心。
当配电电压为35kV 时，亦可采用直降至低压配电电压。
4.0.9 在用户内部邻近的变电所之间，宜设置低压联络线。
4.0 10 小负荷的用户，宜接入地区低压电网。
5 .电压选择和电能质量5.0.1 用户的供电电压应根据用电容量、用电设备特性、供电距离、供电线路的回路数、当地公共电网现状及其发展规划等因素，经技术经济比较确定。
5.0.2 供电电压大于等于35kV时，用户的一级配电电压宜采用10kV；当6kV用电设备的总容量较大，选用6kV 经济合理时，宜采用6kV；低压配电电压宜采用220/380V，工矿企业亦可采用660V；当安全需要时，应采用小于50V 电压。
国家电网公司10kV和380／220V架空配电线路典型设计技术导则(修订版)
国家电网公司10kV和380/220V架空配电线路典型设计技术导则（修订版）国家电网公司基建部二○○六年九月目录1、10kV架空配电线路典型设计技术导则 (1)2、380/220V架空配电线路典型设计技术导则 (13)国家电网公司10kV架空配电线路典型设计技术导则1、主要设计标准、规程规范GB 50052-1995 供配电系统设计规范GB 50061-1997 66kV及以下架空电力线路设计规范DL/T 5231-2001 农村电网建设与改造技术导则DL/T 599-2005 城市中低压配电网改造技术导则DL/T 499－2001农村低压电力技术规程DL/T 601—1996 架空绝缘配电线路设计技术规程DL/T 621-1997 交流电气装置的接地GB 50010-2003 混凝土结构设计规范GB 396-19954 环形钢筋混凝土电杆GB4623-1994 环形预应力混凝土电杆DL/T 5130-2001 架空送电线路钢管杆设计技术规定DL/T 5154-2002 架空送电线路杆塔结构设计技术规定DL/T5220-2005 10kV及以下架空配电线路设计技术规程以上设计标准、规程规范若有新的版本，按新版本执行。
2、典型设计的分类和设计分工2.1 气象区根据各网省公司报送的技术导则，经合理归并，并参照现行有关标准和规程规范的典型气象区，国家电网公司10kV架空配电线路典型设计的气象区见表1。
表1 国家电网公司10kV架空配电线路典型设计气象区2.2 设计分工编制国家电网公司10kV及380/220V架空配电线路典型设计的单位有：1、江苏南通电力设计院（简称南通院）；2、浙江金华设计院（简称金华院）；3、福建三明电力勘察设计所（简称三明院）；4、辽宁大连电力设计院（简称大连院）；5、河北唐山电力勘察设计院（简称唐山院）；6、上海电力设计院有限公司（简称上海院）；7、湖南株洲电力勘测设计科研有限责任公司（简称株洲院）。

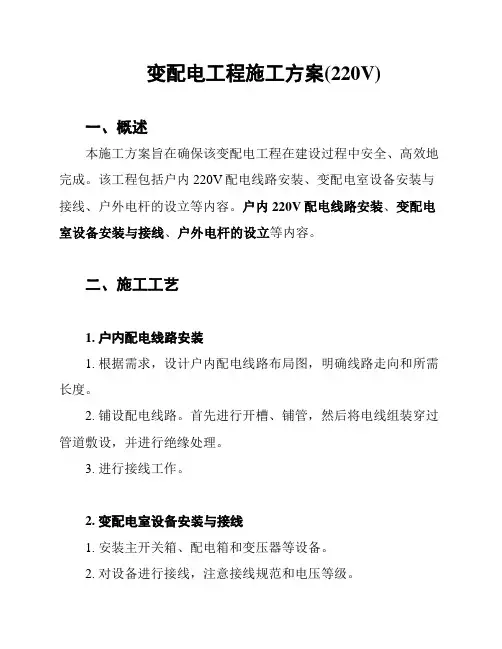

变配电工程施工方案(220V)
变配电工程施工方案(220V)一、概述本施工方案旨在确保该变配电工程在建设过程中安全、高效地完成。
该工程包括户内220V配电线路安装、变配电室设备安装与接线、户外电杆的设立等内容。
户内220V配电线路安装、变配电室设备安装与接线、户外电杆的设立等内容。
二、施工工艺1. 户内配电线路安装1. 根据需求，设计户内配电线路布局图，明确线路走向和所需长度。
2. 铺设配电线路。
首先进行开槽、铺管，然后将电线组装穿过管道敷设，并进行绝缘处理。
3. 进行接线工作。
2. 变配电室设备安装与接线1. 安装主开关箱、配电箱和变压器等设备。
2. 对设备进行接线，注意接线规范和电压等级。
3. 安装自动开关等附属设备。
3. 户外电杆的设立1. 根据布局图，确定电杆位置，并进行打桩、开挖等工作。
2. 进行电杆的安装和固定。
3. 将导线架设于电杆上。
三、安全措施1. 确保施工期间遵守安全规范，避免发生安全事故。
2. 确保施工人员戴好安全帽、安全鞋，并配备必要的防护用品。
3. 对现场进行安全巡检，并及时处理安全隐患。
四、施工人员要求1. 具有电力施工相关工作经验。
2. 具有电工等相应职业资格证书。
3. 具有团队协作精神。
五、验收标准1. 电路正常运行，无火灾、触电等安全隐患。
2. 设备安装牢固，无松动。
3. 线路布局美观、整齐。
六、总结本施工方案符合电力施工相关规范，并注重了安全和实用性。
在施工完成后，相关人员应进行验收，并完成相关档案资料的汇总整理。

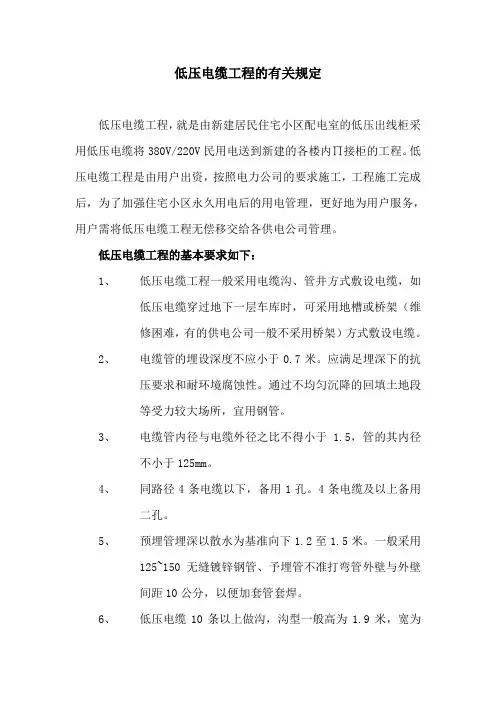

低压电缆工程的有关规定
低压电缆工程的有关规定低压电缆工程，就是由新建居民住宅小区配电室的低压出线柜采用低压电缆将380V/220V民用电送到新建的各楼内∏接柜的工程。
低压电缆工程是由用户出资，按照电力公司的要求施工，工程施工完成后，为了加强住宅小区永久用电后的用电管理，更好地为用户服务，用户需将低压电缆工程无偿移交给各供电公司管理。
低压电缆工程的基本要求如下：1、低压电缆工程一般采用电缆沟、管井方式敷设电缆，如低压电缆穿过地下一层车库时，可采用地槽或桥架（维修困难，有的供电公司一般不采用桥架）方式敷设电缆。
2、电缆管的埋设深度不应小于0.7米。
应满足埋深下的抗压要求和耐环境腐蚀性。
通过不均匀沉降的回填土地段等受力较大场所，宜用钢管。
3、电缆管内径与电缆外径之比不得小于 1.5，管的其内径不小于125mm。
4、同路径4条电缆以下，备用1孔。
4条电缆及以上备用二孔。
5、预埋管埋深以散水为基准向下1.2至1.5米。
一般采用125~150无缝镀锌钢管、予埋管不准打弯管外壁与外壁间距10公分，以便加套管套焊。
6、低压电缆10条以上做沟，沟型一般高为1.9米，宽为1.2米、1.4米和1.6米，根据电缆敷设数量而定。
热力、煤气管线不得进沟，沟道整体做好防水处理，沟道零件、梯子、篦子均需喷锌。
电缆沟较长时应设有沉降缝，砖混结构25米、现浇结构30米时应设沉降缝。
7、电缆沟应在沟两侧做好接地极并与接地线可靠连结，每50米设一组，接地电阻不应大于4欧姆。
8、沟道建在车库顶板上时，由于车库顶板上的积水无法外排，所以建在车库顶板上的沟道需采用SBS防水处理。
9、电缆构筑物应能实现排水畅通，电缆沟、隧道纵向排水坡度不得小于0.5%。
10、低压电缆兀接室一般设在楼内专用房间，兀接室的面积根据兀接箱的数量多少而定，应满足各项安全距离，便于巡视、操作、维修、更换。
且不宜在潮湿、有腐蚀性气体处设立。
11、兀接室的门均应向外开启，位于地下室和楼层内的兀接室应设设备运输通道，并应设良好的通风和可靠的照明系统。
低压配电线路接线方式介绍
分配电能：将电 能分配到各个用 户，满足用户的
用电需求
02
03
保护设备：通过 保护装置，防止 设备过载、短路
等故障
低压配电线路的接线 方式
单相接线方式
单相两线制： 火线和零线， 用于单相设 备供电
单相三线制： 火线、零线 和地线，用 于单相设备 供电，并保 证安全
单相四线制： 火线、零线、 地线和中性 线，用于单 相设备供电， 并保证安全
适用于负荷分散、距离较远的情况
适用于负荷集中、距离较近的情况
3
环形式：将各个用电设备连接成一个环 形，适用于负荷均匀、距离适中的情况
4
混合式：结合放射式和树干式，适用于 负荷复杂、距离多变的情况
低压配电线路的作用
传输电能：将发 电厂产生的电能 传输到用户端
01
04
控制管理：通过 控制设备，实现 对配电线路的监 控和管理
低压配电线路接线方式介绍
演讲人
目录
01. 低压配电线路概述 02. 低压配电线路的接线方式 03. 低压配电线路的接线注意事
项
04. 低压配电线路的维护与保养
低压配电线路概述
低压配电线路的定义
低压配电线路是指将电源电压降低
A
到适合用户使用的电压等级，并分
配给各个用户的电力线路。
低压配电线路通常包括变压器、配
设备安全可靠
定期检查线路周围 环境，确保线路不
受外力破坏
定期检查线路负荷， 确保线路负荷在安
全范围内
谢谢
定期检查线路的 1 绝缘情况，确保 线路安全可靠
定期检查线路的 2 连接情况，确保 连接牢固可靠
定期检查线路
3
的接地情况，
工程现场临时用电(低压)电工操作施工安全技术措施
工程现场临时用电（低压）电工操作施工安
全技术措施
1、必需经技术培训考核合格后持有效的特种作业上岗，从事作业的难易程序，须符合电工等级要求。
对难度较大、较简单的电气工程不得由低等级电工完成。
2、电工必需熟识《施工现场临时用电平安技术规范》，全部绝缘检验工具，应妥当保管，严禁他用，并要定期检查、校检。
3、线路上禁止带负荷接电或断电，并禁止带电操作、带危急作业，必需有人在平安距离外监护。
4、电力传动装置的调试和修理时，除实行牢靠的断电措施外，在开关箱外应悬挂有人操作、禁止合闸标志牌，并有专人监护。
5、配电系统必需实行分级配电，各类配电箱、开关箱的安装和内部设置必需符合有关规定，开关电器标照用途，各类配电箱、开关箱外观应完整、坚固、防雨、防尘，箱体应外涂平安色标，统编号，停止使用的配电箱应切断电源，箱门上锁。
6、独立配电系统应按有关标准规定采纳三相五线制的接零爱护系统，非独立系统可依据现场实际状况实行相应的接零或接地爱护，各种电气设备和电力施工机具的金属外壳，金属支架和底座必需按规定实行牢靠的接零或接地爱
护。
同时，应设两级漏电爱护装置，实行分级爱护，形成完整的爱护系统。
施工安全用电规范
施工临时用电规范一、接地与接零保护及防雷保护1、当施工现场设有专供施工用的低压侧为380/220v中性点直接接地的变压器时，其低压侧应采用导体与中性导体分离接地系统（TN-S系统）或电源系统接地。
2、总配电盘及区域配电箱与电源变压器的距离超过50m以上时，其保护零线（PE线）应作重复接地，接地电阻值不应小于10Ω。
3、接引至电气设备的工作零线与保护零线必须分开。
保护零线上严禁装设开头或熔断器。
4、接引至移动式电动工具或手持式电动机工具的保护零线必须采用铜芯软线，其截面不宜小于相线的1/3，且不得小于1.5mm2。
5、当施工现场不单独装设低压为380/220v中性点直接接地的变压器而得利用原有供电系统时，电报设备应根据原系统要求作保护接零或保护接地。
6、用电设备的保护地线或保护零线应并联接地，严禁串联接地或接零，其连接应采用焊接、压接、螺栓连接或其他可靠连接。
严禁缠绕或钩挂。
7、施工现场和临时生活区的高度在20m及以上的井字架，脚手架、正在施工的建筑物以及塔式起重机、机具、烟囱、水塔等设施，均应装设防雷保护。
二、配电箱、开关箱：1、施工现场配电应按“总配电箱、开关箱”三级配电设置。
其中总配电箱与开关箱必须装设漏电保护器，满足两级保护的要求。
总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级分段保护的功能。
开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，动作时小于0.1S。
2、总配电箱应装设总隔离开关和分路隔离开关、以及总熔断器（或总自动开关和分路自动开关），以及漏电保护器，分配电箱应装设总隔离开关和分路隔离开关、以及总熔断器和分路熔断器（或总自动开关和分路自动开关）。
总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。
3、每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）。
供配电系统设计规范(GB50052-1995)
供配电系统设计规范(code for design of electric power supply system)GB 50052-1995第一章总则第 1.01条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理,制定本规范。
第 1.02条本规范适用于110KV及以下的供配电系统的新建和扩建工程的设计.第 1.03条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第 1.04条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第 1.05条供配电系统设计应采用符合国家现行有关标准的效率高、能耗底、性能先进的电气产品。
第 1.06条供配电系统设计除应遵守本规范外，尚应符合国家现行的有关标准和规范的规定。
第二章负荷分级及供电要求第 2.01条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：1.中断供电将造成人身伤亡时。
2.中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3.中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆的、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应视为二级负荷：1.中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需要较长时间才能恢复、重点企业大量减产等。
2.中断供电将影响重要用电单位的正常工作。
低压配电线路电压是多少
低压配电线路电压是多少低压配电线路是供电系统中的重要组成部分，其电压水平直接影响着各类用电设备的正常运行。
那么，究竟低压配电线路的电压是多少呢？根据我国电力行业的相关标准规定，低压配电线路的电压分为两个等级：220V 和380V。
其中，220V是一种常见的低压配电线路电压，广泛应用于家庭、商业和一些小型工业用电场所。
而380V则是供给大型工业和商业建筑的低压配电线路电压。
对于220V的低压配电线路，其电压（额定电压）一般为220V±10%。
也就是说，在正常情况下，220V的低压配电线路的电压可以在198V至242V之间波动。
这个电压范围是经过严格的工艺要求和监控措施保证的，以确保电力设备和用电设备的正常运行。
在实际应用中，通常将220V视为额定电压，进行设备的选配和安装。
而380V的低压配电线路则是供给大型工业和商业场所的主要电压等级。
这种电压级别下，电力传输的效率更高，电流相对较小，能够满足大功率负载的运行需求。
380V的低压配电线路也是通过严格的控制措施来保证其电压稳定在额定电压范围内，一般为380V±10%。
需要注意的是，低压配电线路的电压波动范围在一定的限制内，这是为了保证供电的稳定性和用电设备的安全性。
当电压超出额定范围时，很可能会导致电器设备的损坏甚至发生安全事故。
因此，在低压配电线路设计与使用中，必须严格遵守相关标准，确保线路的稳定供电。
低压配电线路的电压是供电系统中不可或缺的一部分，其稳定性直接影响着电力设备和用电设备的正常运行。
了解低压配电线路的电压等级，是保证用电安全和设备正常运行的基础。
同时，在使用电器和电力设备时，也要注意电压的合理选择，并遵守相关的用电安全规定，以确保人身和财产的安全。
总之，低压配电线路的电压分为220V和380V两个等级，分别适用于不同场所和不同功率的用电设备。
了解和掌握低压配电线路电压的概念和标准，在实际应用和使用中，能够更好地保障电力设备和用电设备的正常运行。
380V220V低压配电线路施工技术设计规范方案
380V220V低压配电线路施工技术设计规范方案一、项目背景和目标随着电力需求的增加，低压配电线路的建设和改造工程逐渐增多。
为了确保低压配电线路的安全可靠运行，提高电力供应的质量，降低故障率，本方案旨在制定低压配电线路施工技术设计的规范，确保施工过程中的质量和效率。
二、设计原则和要求1.符合相关法律法规和行业标准，如国家电力法、国家电力企业标准等。
2.合理选用设备和材料，确保质量可靠、安全耐用。
3.进行合理布线和配电方案的设计，确保供电负荷的合理分配和电流平衡。
4.增加线路的可靠性和安全性，减少供电故障率。
5.注重施工环境的保护，遵守环保要求。
三、施工技术设计规范内容1.线路设计方案(1)根据供电负荷、用电特点、线路长度等因素确定线路的类型和截面。
(2)编制线路布线图，确保电流平衡，合理布置支线，减小线路损耗。
(3)根据供电距离和负荷特点选择合适的线缆材料，并计算线缆的截面和长度。
(4)设计线路的保护措施和自动排除故障的装置，如过载保护、短路保护、漏电保护等。
2.施工材料选择和安装(1)选择符合国家标准和行业要求的线缆、电缆、开关、插座等材料。
(2)按照施工图纸和标准要求进行线缆的敷设、穿线和接地。
(3)对电缆进行绝缘测试和接地电阻测试，确保线路的绝缘性能和接地效果。
3.施工过程和安全措施(1)按照规定操作程序进行施工，严格执行安全操作规程和控制措施。
(2)加强施工现场的管理，确保施工现场的清洁整齐，防止杂物堆放和火源存在。
(3)保证施工人员的专业水平和技术素质，定期进行职业培训和安全教育。
(4)施工结束后进行验收和测试，确保线路的安全可靠。
四、质量控制和验收程序1.施工过程中进行质量检查和监督，发现问题及时整改；2.施工结束后进行线路的质量验收和测试，包括线路的电流平衡、电压稳定性、绝缘电阻等测试项目；3.对线路的安全性进行评估和检测，确保满足相关安全标准和要求；4.对施工质量进行评估和反馈，对工程的优点和不足进行总结和改进。
电力线规范
目前我国常用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV，通常将35kV及35kV以上的电压线路称为送电线路。
10kV及其以下的电压线路称为配电线路。
将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。
1.架空线路的档距:高压架空线路：城市和居民区为40-50米农村为60-100米低压架空线路：城市和居民区为40-50米农村为40-60米在一般的档距内，导线间距确定; 线路电压为10kv时，导线间巨应不小于0.6米;线路电压为400v时，线路间距应不小于0.3米，但临近电杆两侧的导线间距应不小于0.5米，以保证导线对电杆的间距2.最大计算弧垂情况下架空送电线路导线与地面间最小垂直距离（M）电压等级 110 220 330 500居民区 7米 7.5米 8.5米 14米非居民区 6米 5米 7.5米 11米交通困难地区 5米 5.5米 6.5米 8.5米居民区：指工业企业地区、港口、码头、火车站、需镇、集镇等人口稠密地区非居民区：指居民区以外的地区，虽然时常有人、车辆或农业机械到达，但房屋稀少的地区交通困难地区：指车辆、农业机械不能到达的地区无风情况下边导线与不在规划范围内城市建筑物之间的水平距离电压等级： 110 220 330 500距离： 2米 2.5米 3米 5米1、等级越高电线离地越高。
目测上下导线的垂直距离就可以知道：110KV 垂直距离大于3.5米，220KV 垂直距离大于5.5米，500KV 垂直距离大于10米，以上是单回路线路(单杆单回水平排列)，如果是双回路线路（单杆多回垂直排各垂直距离加0.5米。
双回路的导线数量是单回路的2倍，通常6根导线的铁塔为双回路。
2、看绝缘子个数，500kv 23个；330kv 16个；220kv 9个；110kv 5个；这是最少个数，实际会多一两个。
绝缘子数目与电压等级根据线路的绝缘子片数和当地污秽等级判断,10KV一般是1到2片，35KV为3片左右，110KV为7片，220为14至15片,要是污秽等级比较高可以加绝缘子片数即加爬距。
地面低压供电安全技术规
地面低压供电安全技术规
范是指在低压供电系统中，为确保供电的安全可靠性，需要遵守的安全操作规范和技术要求。
1.供电系统设计：地面低压供电系统应符合国家相关标准和规范，包括电压等级、电流容量、线缆选择等方面的要求。
2.接地装置：地面低压供电系统应配备良好的接地装置，包括接地网、接地极等，以确保系统的接地电阻满足标准要求，并能有效消除电气设备和设施的接地电势。
3.电气设备的安装与维护：地面低压供电系统中的电气设备的安装和维护应由具备相关资质的人员进行，确保设备的接线正确、固定可靠，隔离、断路和过载保护装置设置合理，设备运行安全可靠。
4.线路敷设：地面低压供电线路应按照规范要求进行敷设，保证线缆的绝缘完好，与其他金属结构的安全距离符合标准，以防止电气短路和触电事故的发生。
5.配电箱和电缆槽：地面低压供电系统中的配电箱应正确安装，通风良好，避免过热或受潮。
电缆槽应保持干燥、清洁，避免积水、杂草等对电缆的影响。
6.漏电保护装置：地面低压供电系统应配备漏电保护装置，能及时检测和切断漏电故障，以保护人身安全和设备设施。
7.操作流程：地面低压供电系统的操作人员应按照正确的操作流程进行操作，包括开闭电源、接地、断电、复电等操作。
操作时，应遵循安全操作规程，佩戴必要的安全防护用具。
8.事故处理：地面低压供电系统遇到故障或事故时，应立即采取相应的紧急措施，确保人员安全，并及时修复设备和恢复供电。
地面低压供电安全技术规范的遵守可以有效预防供电系统发生事故，保障供电的安全和可靠性。
同时，管理部门和用户应进行相关培训和宣传，提高使用人员的安全意识和操作技能。
配电箱柜技术规范要求
配电箱及低压配电柜技术规范书致：成都环美置业有限公司根据贵方成都市双流县华阳镇骑龙村项目配电箱采购招标的投标邀请，我单位全面研究了贵单位的招标文件中的技术规范，现将其技术规范陈述如下：一、配电箱（柜）主要技术要求和标准1、产品满足国家标准《低压配电设计规范》GB50054-95及国家安全标准《低压成套开关设备和控制设备》GB7251.1-2005；GB7251.3-2006。
并保证满足设计图纸和贵方提出的技术要求。
二、产品主要技术参数：1）动力配电柜 XL额定工作电压：380V/220V（AC），额定绝缘电压：Ui=690V(AC)短时耐受电流能力：10kA过电压类别：Ⅱ；材料组别：Ⅲa ,污染等级：3；电气间隙：≥5.5mm，爬电距离：≥10mm，外壳防护等级：IP30，防触电保护类别：Ⅰ级2) 配电箱 XXP额定工作电压：380V/220V（AC）；额定绝缘电压：Ui=690V(AC)短时耐受电流能力：10kA，过电压类别：Ⅱ；材料组别：Ⅲa ,污染等级：3，电气间隙：≥5.5mm; 爬电距离：≥6.5mm；外壳防护等级：IP20C，防触电保护类别：Ⅰ级3) 低压配电柜 XGD额定工作电压：380V（AC）；额定绝缘电压：Ui=660V(AC)短时耐受电流能力：30kA过电压类别：Ⅱ；材料组别：Ⅲa ,污染等级：3级，电气间隙：≥8mm; 爬电距离：≥12.5mm；外壳防护等级：IP30，防触电保护类别：Ⅰ级4）计量柜 XXJ额定工作电压：380V/220V（AC）；额定绝缘电压：Ui=400V(AC)短时耐受电流能力：4kA过电压类别：Ⅱ；材料组别：Ⅲa ,污染等级：2级，电气间隙：≥5.5mm; 爬电距离：≥6.5mm；外壳防护等级：IP30，防触电保护类别：Ⅰ级三、选用的主要元器件品牌1.塑壳断路器品牌选用施耐德公司NSX系列产品1) 塑壳断路器是模块化设计，安装简单方便，在加装各种附件时，不需要改变断路器的结构，同时实现附件标准化，便于维护。
《供配电系统设计规范》GB50052／95
《供配电系统设计规范》ＧＢ５００５２／９５第一章总则 (2)第二章负荷分级及供电要求 (2)第三章电源及供电系统 (3)第四章电压选择和电能质量 (4)第五章无功补偿 (5)第六章低压配电 (6)附录一名词解释 (7)第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。
第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：１．中断供电将造成人身伤亡时。
２．中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应为二级负荷：１．中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
380V220V低压配电线路施工技术要求规范
380V220V低压配电线路施工技术规范一．基本技术原则：（三）．低压电缆：1．临主干道或重点地区（保护文物、绿化区等）选用低压电缆穿管敷设，低压电缆选用比低线线径大1—2个线级。
2．电缆宜采铠装交联电缆，截面按最大工作电流作用下缆芯温度允许值选择，并按热稳定条件校验。
主杆线线芯截面不宜小于35平方毫米。
（六）．避雷装置：配变高低压侧均安装避雷器。
（七）．接地装置：按有关设计技术规程要求配变100kVA以上接地电阻不超过4Ω，100kVA以下接地电阻不超过10Ω，重复接地电阻不超过10Ω。
二．施工技术规范：（一）．导线架设：1．电杆架设线路档距不宜大于30m，如有特殊的大跨越应采用钢芯铝塑线均采用特殊设计。
线间距离不小于0.15m，沿墙敷设档距不宜大于6m，线间距离不小于0.1m。
每个耐张段不超过200m。
2．同一档距内，每根导线只允许一个接头，接头距导线固定点不应小于0.5m，不同规格，不同金属和绞向的导线严禁在一个耐张段内连接。
3．耐张导线固定要紧贴绝缘子周边，跳引线弧度要流畅，不得变折为角。
4．导线连接应原则上使用接线端子连接，使用导电脂。
5．跨越街道的导线至路面中心的垂直距离不应小于下列数值：5．1．对非居民区：5m5．2．通车街道、居民区：6m5．3．通车困难的街道、人行道：3.5m5．4．胡同（巷、里、弄）：3m。
接户线受电端的对地面距离，不应小于2.5m。
5．5．建筑物：垂直0.3m；水平0.6m。
5．6．树木：垂直0.3m；水平0.6m。
6．导线与建筑物有关部份的距离不应小于列数值。
6．1．与导线下方窗户的垂直距离0.3m。
6．2．与导线上方阳台或窗户的垂直距离0.8m。
6．3．与阳台或窗户的水平距离0.75m。
6．4．与墙壁、构架的距离0.05m。
6．5．考虑线路与建筑物的安全距离，要避免今后建筑物的装饰装修成为障碍物。
7．线路与弱电线路的交叉跨越，一般导线架设在弱电线路上方，交叉距离不应小于下列数值：7．1．导线在弱电线路上方0.6m。
低压配电施工技术的注意事项
低压配电施工技术的注意事项摘要：自改革开放以来，我国经济进入了快速发展时期，人们的生活水平得到了极大的满足，最显著的就体现在家用电器用量的增加。
作者根据多年从业经验，诠释了低压配电的基本概念，分析了我国电气施工中影响低压配电工程质量的因素共有三个，分别是人员技术因素、施工设备因素、材料因素，并提出了若干条在电气安装中关于低压配电施工技术的注意事项，望对广大从业者有借鉴作用。
关键词：注意事项；安全配电；施工技术前言：市政供电供电体系中的低压供电系统运行时，其系统承担的荷载较大，在繁忙时，长期连续的高强度工作会导致其较为薄弱的环节出现质量问题。
事实证明，只有低压配电设备的安全得到保障，每个运行环节才能充分发挥其正向作用。
在此过程中，工作人员应定期对设备进行维护与更换，提高低压供电系统的管理水平。
其次，无论是任何种类的低压配电设备，都应按标准进行预防式测试。
基于预防式测试获得的设备运行情况，对防护措施进行适当调整。
1低压配电的基本概念1.1低压配电普遍的低压配电装置是由两部分组成的：一，受控于低压配电的相关配电设施，在整个电路的末端，电流通过电压设备，将交流电转变为居民日常使用的低压直流电。
二，低压配电所用的电压小于1000V的电路。
从低压配电的组成部分能够看出低压配电设备是与居民日常生活紧密相连的能源供给方式。
现阶段，我国的低压配电设施是将高压电流转变为额定电流，电压为220V 或 380V 。
1.2低压配电系统目前在我国的电器工程是施工中，由不同种类设备组成的配电系统组成的供电体系，叫做低压配电系统。
大部分低压配电系统包括：变压器、高电压配电线路、低电压配电线路、配电变电所、断路器等控制保护设备。
低压断路器在整个运行过程中占据着重要地位，操作者可以通过手动或自动的方式，根据低压配电中荷载的异常情况，对电能进行重新调配。
能够有效保证电气系统正常运行的关键就在于低压配电系统，在对低压配电系统进行日常维护调试的过程中，需要按照固定的操作标准进行规范操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
380V220V低压配电线路施工技术规范一．基本技术原则：（三）．低压电缆：1．临主干道或重点地区（保护文物、绿化区等）选用低压电缆穿管敷设，低压电缆选用比低线线径大1—2个线级。
2．电缆宜采铠装交联电缆，截面按最大工作电流作用下缆芯温度允许值选择，并按热稳定条件校验。
主杆线线芯截面不宜小于35平方毫米。
（六）．避雷装置：配变高低压侧均安装避雷器。
（七）．接地装置：按有关设计技术规程要求配变100kVA以上接地电阻不超过4Ω，100kVA以下接地电阻不超过10Ω，重复接地电阻不超过10Ω。
二．施工技术规范：（一）．导线架设：1．电杆架设线路档距不宜大于30m，如有特殊的大跨越应采用钢芯铝塑线均采用特殊设计。
线间距离不小于0.15m，沿墙敷设档距不宜大于6m，线间距离不小于0.1m。
每个耐张段不超过200m。
2．同一档距内，每根导线只允许一个接头，接头距导线固定点不应小于0.5m，不同规格，不同金属和绞向的导线严禁在一个耐张段内连接。
3．耐张导线固定要紧贴绝缘子周边，跳引线弧度要流畅，不得变折为角。
4．导线连接应原则上使用接线端子连接，使用导电脂。
5．跨越街道的导线至路面中心的垂直距离不应小于下列数值：5．1．对非居民区：5m5．2．通车街道、居民区：6m5．3．通车困难的街道、人行道：3.5m5．4．胡同（巷、里、弄）：3m。
接户线受电端的对地面距离，不应小于2.5m。
5．5．建筑物：垂直0.3m；水平0.6m。
5．6．树木：垂直0.3m；水平0.6m。
6．导线与建筑物有关部份的距离不应小于列数值。
6．1．与导线下方窗户的垂直距离0.3m。
6．2．与导线上方阳台或窗户的垂直距离0.8m。
6．3．与阳台或窗户的水平距离0.75m。
6．4．与墙壁、构架的距离0.05m。
6．5．考虑线路与建筑物的安全距离，要避免今后建筑物的装饰装修成为障碍物。
7．线路与弱电线路的交叉跨越，一般导线架设在弱电线路上方，交叉距离不应小于下列数值：7．1．导线在弱电线路上方0.6m。
7．2．导线在弱电线路下方0.3m,如不能满足上述要求，应采取隔离措施。
7．3．导线与一级弱线路交叉角应大于45度，与二级弱电线路交叉角应大于30度。
8．低压线路与低压线路交叉跨越最小距离：0.5m。
9．铝芯线：单股小截面可采用钎焊法或压接法，多股采用压接法。
10．接头、导线绝缘层损伤点应用耐气候型的自粘性橡胶带至少缠绕5层作绝缘。
（二）．杆塔支架：1．三相四线导线截面35mm2及以上，耐张杆、转角杆用Φ150系列，直线杆用Φ120系列；导线截面35mm2以下，电杆用Φ120系列。
电杆埋设深度=杆长/6m。
电杆长度不小于7米。
2．横担、支架角铁全部要求热镀锌，并不应小于以下规格：2．1．横担不小于L50×5；2．2．支架不小于L40×4，1m高以上的主材用L63×6。
3．拉线宜采用镀锌钢绞线，截面不应小于25平方毫米。
拉盘LP-6，夹角不小于30度。
4．电杆立好后应正直，位置偏差应符合下列规定：4．1．电杆的磺向位移不应大于50mm。
4．2．直线杆倾斜不应大于50mm。
4．3．转角杆应向外角预偏，紧线后不应向内角倾斜，向外角的倾斜不应大于杆梢直径。
4．4．终端杆立好后，应向拉线侧预偏值不应大于杆梢直径，紧线后不应向受力侧斜。
5．横担、街码全部要求用螺丝固定（一头螺丝固定，另一头用铁线或其它线材捆扎固定。
）。
6．支架、横担构歪斜不应大于总长度的1/100。
（三）．塑料管敷设：1．保护电线用的塑料管及其配件必须由阻燃处理的材料制成，塑料管外辟应有间距不大于1m的连续阻燃标记和制造厂标。
2．塑料管不应敷设在高温和易受机械损伤的场所。
3．塑料管管口应平整、光滑；管与管、管与盒（箱）等器件应采用插入法连接；连接处结合面应涂专用胶合剂，接口应牢固密封，并应符合下列要求：4．管与管之间采用套管连接时，套管长度宜为管外径的～3倍；管与管的对口处应位于套管中心。
管与器件连接时，插入深度宜为管外径的倍。
5．直埋于地下或楼板内的硬塑料管，在露出地面易受机械损伤的一段，应采取保护的措施。
6．塑料管直埋于现浇混凝土内，在浇捣混凝土时，应采取防止塑料管发生机械损伤的措施。
硬塑料管管卡间最大距离（m）（四）．穿管配线：1．配线在穿过墙壁或隔墙时，应采用经过阻燃处理的保护管保护；当穿过楼板时应采用钢管保护，其保护高度与楼面的距离不应小于1.8m，但在装设开关的位置，可与开关高度相同。
2．明配线的水平和垂直允许偏差应符合下表的规定。
明配线的水平和垂直允许仿偏听偏差表3．对穿管敷设的绝缘电缆，其额定电压不应低于1000V，穿线前应将电线保护管内的积水及杂物清除干净。
4．不同回路、不同电压等级和交流与直流的导线，不得穿要同一根管内，导线在管内不应有接头和扭结，接头应设在接线盒（箱）内。
5．管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40%。
导线敷设应平直，无明显松弛；导线在转弯处，不应有急弯。
（五）．防雷、接地：1．配变两侧各装设避雷器一组。
2．配变100kVA以上接地电阻不超过4Ω,100kVA以下接地电阻不超过10Ω；每个重复接地装置接地电阻不应大于10Ω。
3．低压线路的零线应在电源点接地，在干线或分支线终端处接地，在引入车间或大型建筑前接地，如线路较长时每隔250m重复接地1处。
每个台区的重复接地装置不少于3处。
4．保护接地或接零的接地装置，其接地电阻不应大于10Ω。
5．接地引下引上线要加PVC塑料护套，每隔1m固定一处，最小截面应符合下列要求：铜线25mm2,铝线35mm2。
接头要求压接穿螺丝连接。
三．竣工验收资料：1．线路竣工验收，应由建设、运行、设计和施工等部门代表所组成的验收小组来进行。
2．在验收时，应提交下列资料和技术文件：2．1．台区图作为施工及今后运行资料，以台区为单位，标明低压线路走向，大致的地理位置，低压线（型号、相数、长度），电杆（杆高、编号），电杆（杆高、编号），负荷（容量、线径），用户（名称、编号），接户线，接地装置，跨越（跨高、跨物）等主要参数，对电杆进行编号，对主干线按方向（东南西北）编号。
2．2．工程的篱施工技术记录。
2．3．交接试验记录。
3．在验收时，应按下要求进行检查：3．1．导线型号、规格是否符合设计要求。
3．2．电杆组件的各项误差是否符合规定。
3．3．线路设备标志齐全。
3．4．拉线设备标志齐全。
3．5．导线弧垂、相间距离、对地距离及交叉跨越距离是否符合规定。
3．6．导线上无异物。
3．7．配套的金具、卡具是否符合规定。
3．8．公路边电杆应有交通标志。
电杆编号采用喷漆，转角杆和终端杆采用挂杆号牌。
3．9．变压器台区挂告示牌。
（三）．电杆组立安装：1．单电杆立好后应正直，位置偏差应符合下列规定：1．1．直线杆、转角杆横向位移不应小于50mm。
1．2．直线杆的倾斜，线路杆梢的位移不应大于杆梢直径的1/2。
1．3．转角杆应向外角预偏，紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径。
2．终端杆立好后，应向拉线侧预偏值不应大于杆梢直径。
紧线后不就向受力侧倾斜。
3．杆立好应正直，位置偏差应符合下列规定：3．1．直线杆结构中心与中心桩之间的横向位移，不应大于50mm；转角杆结构中心与中心桩之间的横、顺向位移，不应大于50mm。
3．2．迈步不应大于30mm。
3．3．根开不应超过30mm。
4．螺栓的穿入方向应符合下列规定：4．1．对立体结构: 水平方向由内向外；垂直方向由下向上。
4．2．对平面结构：顺线路方向，双面构件由内向外，单面构件由送电侧穿入或按统一方向；横线路方向，两侧由内向外，中间由左向右（面向受电侧）或按统一方向；垂直方向，由下向上。
5．线路单横担的安装，直线杆应装于受电侧；分支杆、90度转角杆（上、下）及终端杆应装于拉线侧。
6．横担安装应平直，安装偏差应符合下列规定：6．1．横担端部上下歪斜不大于20mm。
6．2．横担端部左右扭斜不大于20mm。
6．3．双杆的横担高差不大于开档5/1000；左右扭斜不大于横担总长度1/100。
7．瓷量绝缘子安装应符合以下规定：7．1．直立安装时，顶部顺线路倾斜不大于10mm。
7．2．水平安装时，顶部应上翘起5度至15度，顶部顺线路歪斜不大于20 mm。
7．3．全瓷式瓷横担的固定处应加石棉垫。
8．绝缘子安装应符合下列规定：8．1．安装应牢固，连接可靠，防止积水。
8．2．安装时应清除表面灰垢、附着物及涂料。
8．3．悬式绝缘子安装还应符合下列规定：8．3．1．与电杆、导线金具连接处无卡压现象。
8．3．2．耐张串上的弹簧销子、螺丝及穿钉应由上向下穿。
8．3．3．悬垂串上的弹簧销子、螺丝及穿钉应向受电侧穿入，两边相应由内向外，中线应由左向右穿入。
9．电杆的焊接要由合格的焊工进行，焊接应符合有关的规定，焊接后对焊接面进行焊渣及氧化物清除，进行防腐处理。
（四）．拉线安装：1．拉线盘的埋设深度与方向，应符合设计要求。
拉棒与拉线盘应垂直，连接处理应采用双螺母，其外露地面部分的长度应为500mm-700mm。
拉线坑应有斜坡，回填土时应将土块打碎后夯实。
拉线坑宜设防沉层。
2．拉线安装应符合下列规定：2．1．安装后对地平面夹角与设计值的允许偏差不应大于30。
2．2．承力拉线应与线路方向的中心线对正；分角拉线应与线路分角线方向对正；防风拉线应与线路方向垂直。
2．3．采用UT型线夹及楔形线夹固定安装时，拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的线尾长度为300mm—500mm，尾线回头与本线采用直径不大于3.2mm 的镀锌伯线绑扎固定，绑扎长度80mm。
3．拉线应根据电杆受力情况装设。
拉线与杆夹角采用45度，如受地形限制，可适当减少，但不应小于30度。
4．跨越道路水平拉线，对路面中心的垂直距离，不应小于7米，拉线柱的倾斜角宜采用10-20度。
5．当一条电杆装设多条拉线时，各条拉线的受力应一致。
（五）．杆上电气设备安装：1．一般规定：1．1．安装应牢固可靠。
1．2．电气连接应接触紧密，不同金属连接，应有过渡措施。
1．3．瓷件表面光洁，无裂缝、破损等现象。
2．杆上变压器：2．1．水平倾斜不大于根开的1/100。
2．2．一、二次引线排列整齐、绑扎牢固，一次侧防蛙罩齐全。
2．3．油枕、油位正常，外壳干净。
2．4．接地可靠，接地电阻值符合规定。
2．5．部件齐全，呼吸孔道通畅。
2．6．高、低压侧避雷器齐全。
2．7．警告标示齐全。
2．8．平台高度要求达到2.7米（以地面最高点到枕木高度为基准）。
2．9．平台根开一律为3米。
2．10．平台枕木浸油。
2．11．杆上变压器安装绝缘防护套。
3．杆上开关：3．1．水平倾斜不大于20mm。
