LM324四运放集成电路图文详解

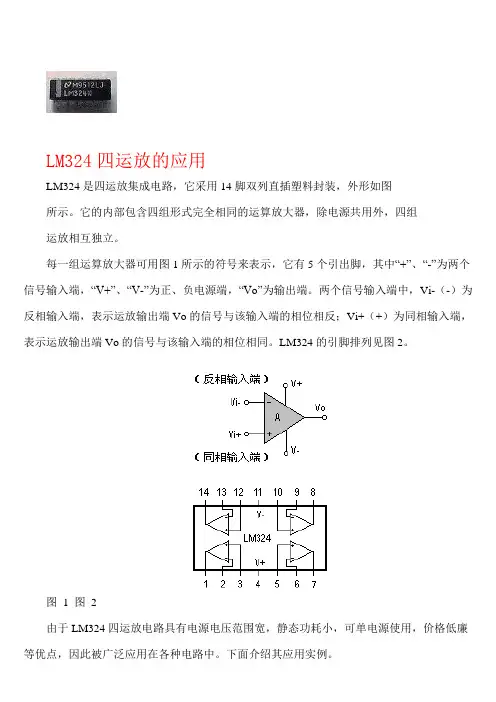

lm324简介
LM324四运放的应用LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2。
图1 图2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri 与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
同相交流放大器见附图同相交流放大器的特点是输入阻抗高其中的R1R2组成1/2V+分压电路通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。
R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形有源带通滤波器许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。

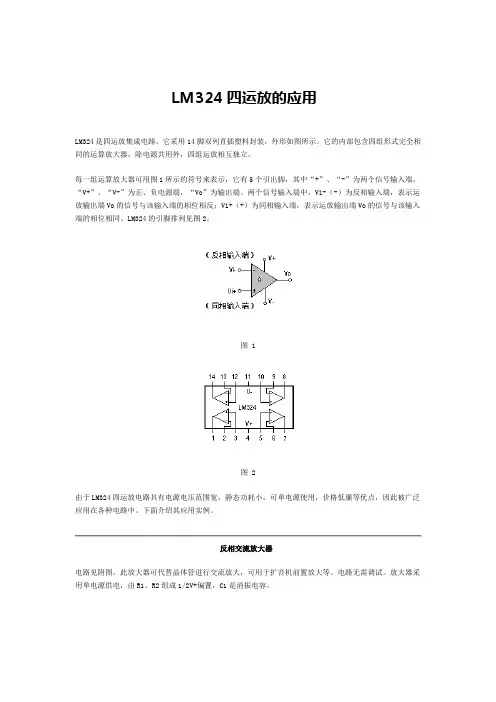

LM324四运放的应用以及调零
LM324四运放的应用以及调零LM324四运放的应用LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“V o”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端V o的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端V o的信号与该输入端的相位相同。
LM324的引脚排列见图2。
图 1 图2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
●反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
●同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
●交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。

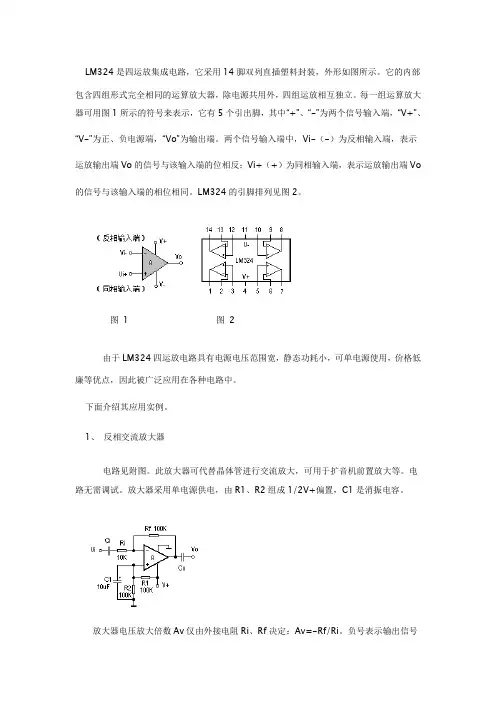

LM324四种运放的基本应用
LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo 的信号与该输入端的相位相同。
LM324的引脚排列见图2。
图1图2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
1、反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
2、同相交流放大器电路见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
3、交流信号三分配放大器电路见附图。
此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai 输入电阻高，运放A1-A4 均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0 的情况，故各放大器电压放大倍数均为 1 ，与分立元件组成的射极跟随器作用相同。
LM324四运放的应用
LM324四运放的应用LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2。
图 1图 2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途６ 孕藕旁吹挠跋旒 Ｒ蛟朔臕i输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。
R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形成三路分配输出。
LM324应用电路图
LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图（管脚图）LM324应用电路图：1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器6.LM324维思电桥振荡器电路图7.LM324滞后比较器电路图恒流源运算放大器LM324的D单元构成恒流源，使用中为保证恒流源的线性度，应充分保证电阻R16与R17阻值不小于R14与R15的10倍，且R14与R15、R16与R17两两之间阻值误差要尽可能地小，只有这样才能保证锯齿波的线性度，调试时有时测得的锯齿波为下凹的，这是由于R14与R15或R16与R17两个电阻之间阻值有较大的差值造成的。
本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

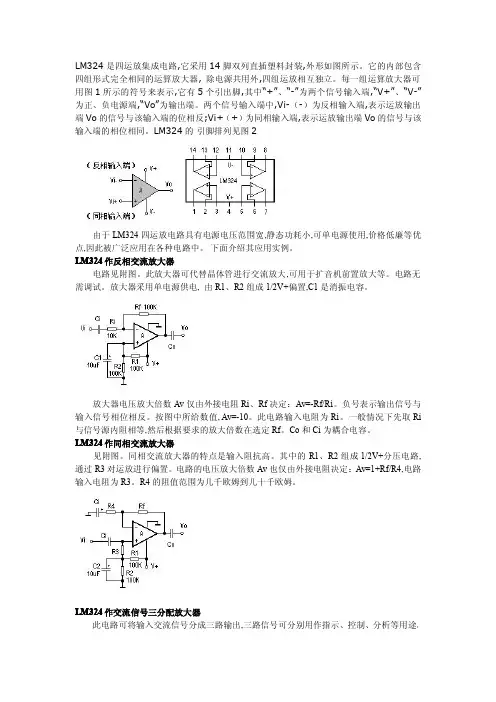

LM324运放应用电路大全
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器,除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
下面介绍其应用实例。
LM324作反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电,由R1、R2组成1/2V+偏置,C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值,Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri 与信号源内阻相等,然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
LM324作同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
LM324作交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。
R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形成三路分配输出。
lm324放大电路
LM324放大电路什么是LM324LM324是一种低功耗、高性能四运放（放大器）集成电路，主要由四个独立运放组成。
它被广泛应用于各种电子设备中，包括信号处理、音频放大、传感器放大、滤波器和比较器等应用。
LM324的特性•低功耗：每个运放的静态电流消耗仅为0.8mA。
•输入偏置电流低：典型值为20nA。
•大增益带宽积：典型值为1MHz。
•单电源操作：电源电压范围为3V至32V。
•宽工作温度范围：-55°C至+125°C。
LM324放大电路原理lm324_circuit_diagramlm324_circuit_diagram图中显示了一个基本的LM324放大电路。
该电路包含一个单端输入放大器，其增益由电阻R1和R2决定。
运放的负反馈通过电阻R2连接到运放的直流输入端。
输入信号经过电阻R1进入非反相输入端，同时通过电容C1和电阻R1提供交流路径。
C1和R1一起形成一个高通滤波器，以阻止低频信号通过。
输出信号通过电容C2提供直流耦合，并通过电阻R4提供负载电压。
此外，电容C2还提供对地的路径，用于引入反相输入。
通过调整电阻R1和R2的比例，可以改变放大器的增益。
通常，增益由下式计算：增益（A）= 1 + (R2 / R1)使用LM324设计放大电路下面是一个简单的例子，展示如何使用LM324设计一个放大电路。
LM324放大电路电路元件：- LM324运放- 电阻R1 = 10kΩ- 电阻R2 = 100kΩ- 电容C1 = 1uF- 电容C2 = 10uF电路连接：- R1连接到非反相输入端- R2连接到反相输入端和输出端- C1连接到非反相输入端和地- C2连接到输出端和地电路图示：电路功能：该电路是一个非反相放大器，其增益由R1和R2来决定。
输入信号经过C1和R1进入非反相输入端，经过放大后输出到C2并提供负载电压。
lm324及充电器
lm324及充电器
LM324 四运放的应用
LM324 是四运放集成电路，它采用14 脚双列直插塑料封装，外形如图所示。
外部图
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1 所示的符号来表示，它有5 个引出脚，其中“+”、“-”为两个信
号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相
输入端，表示运放输出端Vo 的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放
输出端Vo 的信号与该输入端的相位相同。
LM324 的引脚排列见图2。
图1 图 2
由于LM324 四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，
因此被广泛应用在各种电路中。
下面介绍其应用实例。
用lm324制作的充电器。
LM324应用电路图
LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图（管脚图）LM324应用电路图：1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器6.LM324维思电桥振荡器电路图7.LM324滞后比较器电路图恒流源运算放大器LM324的D单元构成恒流源，使用中为保证恒流源的线性度，应充分保证电阻R16与R17阻值不小于R14与R15的10倍，且R14与R15、R16与R17两两之间阻值误差要尽可能地小，只有这样才能保证锯齿波的线性度，调试时有时测得的锯齿波为下凹的，这是由于R14与R15或R16与R17两个电阻之间阻值有较大的差值造成的。
本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
lm324n原理电路图及各引脚作用
. lm324n原理电路图及各引脚作用
Vcc是电源正，lm324引脚图管脚图lm324应用电路
通用型低功耗集成四运放LM324。
LM324内含4个独立的高增益、频率补偿的运算放大器，既可接单电源使用(3～30 V)，也可接双电源使用(±1.5～±15 V)，驱动功耗低，可与TTL 逻辑电路相容。
1.LM324应用电路图
LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是3.0V-32V或+16V.
LM324的特点：
1.短跑保护输出
2.真差动输入级
3.可单电源工作：3V-32V
4.低偏置电流：最大100nA（LM324A）
5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源
8.行业标准的引脚排列
9.输入端具有静电保护功能
2.LM324多路反馈带通滤波器电路图
3.LM324高阻抗差动放大器电路图
4.LM324函数发生器电路图
5.LM324双四级滤波器
6.LM324维思电桥振荡器电路图
7.LM324滞后比较器电路图
VEE是电源的地。
LM324中文使用说明
功能应用简介LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2。
图1图 2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf 决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
交流信号三分配放大器R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形成三路分配输出。
324
LM324为四运放集成电路芯片，一般采用14脚双列直插塑料封装，它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用如图6-1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V +”、“V -”分别为正、负电源端，“Vo ”为输出端,两个信号输入端中，Vi -（-）为反相输入端，表示运算放大输出端Vo 的信号与该输入端的信号相位相反，Vi +（+）为同相输入端，表示运算放大输出端Vo 的信号与该输入端的信号相位相同。
LM324的引脚排列见图6-2。
图 6-1 运算放大器符号
图 6-2 LM324引脚排列图 LM324各个引脚功能如下表：
表 6-1 LM324各引脚功能
引脚 功能 引脚 功能 1 输出1 8 输出3
2
反相输入1
9
反相输入3
LM324
U-
U + 1
8
2 3
4
5 6
7
9
10 11 13 12
14
3 正相输入110正相输入3
4电源11地
5正相输入212正相输入4
6反相输入2 13反相输入4
7输出2 14输出4
6.2 LM324的特点
1．短路保护输出
2．真差动输入级
3．工作电压范围宽，可用正电源3V~32V或正负双电源±1.5V~±16V工作4．低偏置电流：最大100nA
5．封装含四个运算放大器
6．具有内部补偿的功能
7．共模范围扩展到负电源
8．输入端具有静电保护功能。
LM324电路原理
LM324原理和引脚LM324是四运放集成电路，它采用14脚双列直插塑料封装，lm324原理图如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
lm324引脚图见图2。
图1图2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍LM324应用实例。
--------------------------------------------------------------------------------反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co 和Ci为耦合电容。
同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
--------------------------------------------------------------------------------交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。
LM324应用电路图
LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图（管脚图）LM324应用电路图：1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器6.LM324维思电桥振荡器电路图7.LM324滞后比较器电路图恒流源运算放大器LM324的D单元构成恒流源，使用中为保证恒流源的线性度，应充分保证电阻R16与R17阻值不小于R14与R15的10倍，且R14与R15、R16与R17两两之间阻值误差要尽可能地小，只有这样才能保证锯齿波的线性度，调试时有时测得的锯齿波为下凹的，这是由于R14与R15或R16与R17两个电阻之间阻值有较大的差值造成的。
本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
LM324四运放的应用以及调零
LM324四运放的应用LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“V o”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端V o的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端V o的信号与该输入端的相位相同。
LM324的引脚排列见图2。
图 1 图2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
●反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
●同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
●交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放A i输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。
LM324应用电路图
LM324系列运算放大器就是价格便宜得带差动输入功能得四运算放大器。
可工作在单电源下,电压范围就是3、0V-32V或+16V、LM324得特点:1、短跑保护输出2、真差动输入级3、可单电源工作:3V-32V4、低偏置电流:最大100nA(LM324A)5、每封装含四个运算放大器。
6、具有内部补偿得功能。
7、共模范围扩展到负电源8、行业标准得引脚排列9、输入端具有静电保护功能LM324引脚图(管脚图)LM324应用电路图:1、LM324电压参考电路图2、LM324多路反馈带通滤波器电路图3、LM324高阻抗差动放大器电路图4、LM324函数发生器电路图5、LM324双四级滤波器6、LM324维思电桥振荡器电路图7、LM324滞后比较器电路图恒流源运算放大器LM324得D单元构成恒流源,使用中为保证恒流源得线性度,应充分保证电阻R16与R17阻值不小于R14与R15得10倍,且R14与R15、R16与R17两两之间阻值误差要尽可能地小,只有这样才能保证锯齿波得线性度,调试时有时测得得锯齿波为下凹得,这就是由于R14与R15或R16与R17两个电阻之间阻值有较大得差值造成得。
本文就高性能集成四运放LM324得参数,进行实用电路设计,论述电路原理。
LM324就是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它得内部包含四组形式完全相同得运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示得符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo得信号与该输入端得位相反;Vi+(+)为同相输入端,表示运放输出端Vo得信号与该输入端得相位相同。
LM324得引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
LM324运算放大器应用电路全集
LM324 运算放大器应用电路全集LM324 是四运放集成电路,它采用14 脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1 所示的符号来表示,它有5 个引出脚,其中+、-为两个信号输入端,V+、V-为正、负电源端,Vo 为输出端。
两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo 的信号与该输入端的位相反;Vi+(+)为同相输入端,表示运放输出端Vo 的信号与该输入端的相位相同。
LM324 的引脚排列见图2由于LM324 四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
下面介绍其应用实例。
LM324 pdf：elecfans/soft/39/2008/200805053498.htmlLM324 作反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电, 由R1、R2 组成1/2V+偏置,C1 是消振电容。
放大器电压放大倍数Av 仅由外接电阻Ri、Rf 决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值, Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri 与信号源内阻相等,然后根据要求的放大倍数在选定Rf。
Co 和Ci 为耦合电容。
LM324 作同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2 组成1/2V+分压电路,通过R3 对运放进行偏置。
电路的电压放大倍数Av 也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。
R4 的阻值范围为几千欧姆到几十千欧姆。
LM324 作交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai 输入电阻高,运放A1-A4 均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0 的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。
LM324应用电路图
LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图（管脚图）LM324应用电路图：1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器6.LM324维思电桥振荡器电路图7.LM324滞后比较器电路图恒流源运算放大器LM324的D单元构成恒流源，使用中为保证恒流源的线性度，应充分保证电阻R16与R17阻值不小于R14与R15的10倍，且R14与R15、R16与R17两两之间阻值误差要尽可能地小，只有这样才能保证锯齿波的线性度，调试时有时测得的锯齿波为下凹的，这是由于R14与R15或R16与R17两个电阻之间阻值有较大的差值造成的。
本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LM324四运放集成电路图文详解
LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2。
图 1 图 2
由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
1.反相交流放大器
电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是
消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
2.同相交流放大器
见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
3.交流信号三分配放大器
此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai 输入电阻高，运放 A1-A4 均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时 Rf=0 的情况，故各放大器电压放大倍数均为 1 ，与分立元件组成的射极跟随器作用相同
R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形有源带通滤波器许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同
频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。
这种有源带通滤波器的中心频率，在中心频率fo处的电压增益Ao=B3/2B1，品质因数，3dB带宽B=1/（п*R3*C）也可根据设计确定的Q、fo、Ao值，去求出带通滤波器的各元件参数值。
R1=Q/（2пfoAoC），R2=Q/（（2Q2-Ao）*2пfoC），R3=2Q/（2пfoC）。
上式中，当fo=1KHz时，C取0.01Uf。
此电路亦可用于一般的选频放大。
此电路亦可使用单电源，只需将运放正输入端偏置在1/2V+并将电阻R2下端接到运放正输入端既可。
4.比较器
当去掉运放的反馈电阻时,或者说反馈电阻趋于无穷大时(即开环状态),理论上认为运放的开环放大倍数也为无穷大(实际上是很大,如LM324运放开环放大倍数为100dB，既10万倍)。
此时运放便形成一个电压比较器，其输出如不是高电平（V+），就是低电平（V-或接地）。
当正输入端电压高于负输入端电压时，运放输出低电平。
附图中使用两个运放组成一个电压上下限比较器，电阻R1、R1ˊ组成分压
电路，为运放A1设定比较电平U1；电阻R2、R2ˊ组成分压电路，为运放A2设定比较电平U2。
输入电压U1同时加到A1的正输入端和A2的负输入端之间，当Ui >U1时，运放A1输出高电平；当Ui <U2时，运放A2输出高电平。
运放A1、A2只要有一个输出高电平，晶体管BG1就会导通，发光二极管LED就会点亮。
若选择U1>U2，则当输入电压Ui越出[U2，U1]区间范围时，LED点亮，这便是一个电压双限指示器。
若选择U2 > U1，则当输入电压在[U2，U1]区间范围时，LED 点亮，这是一个“窗口”电压指示器。
此电路与各类传感器配合使用，稍加变通，便可用于各种物理量的双限检测、短路、断路报警等。
5.单稳态触发器
见附图5。
此电路可用在一些自动控制系统中。
电阻R1、R2组成分压电路，为运放A1负输入端提供偏置电压U1，作为比较电压基准。
静态时，电容C1充电完毕，运放A1正输入端电压U2等于电源电压V+，故A1输出高电平。
当输入电压Ui变为低电平时，二极管D1导通，电容C1通过D1迅速放电，使U2突然降至地电平，此时因为U1>U2，故运放A1输出低电平。
当输入电压变高时，二极管D1截止，电源电压R3给电容C1充电，当C1上充电电压大于U1时，既U2>U1，A1输出又变为高电平，从而结束了一次单稳触发。
显然，提高U1或增大R2、C1的数值，都会使单稳延时时间增长，反之则缩短。
图 5 图 6
如果将二极管D1去掉，则此电路具有加电延时功能。
刚加电时，U1>U2，运放A1输出低电平，随着电容C1不断充电，U2不断升高，当U2>U1时，A1输出才变为高电平。
参考图6。
