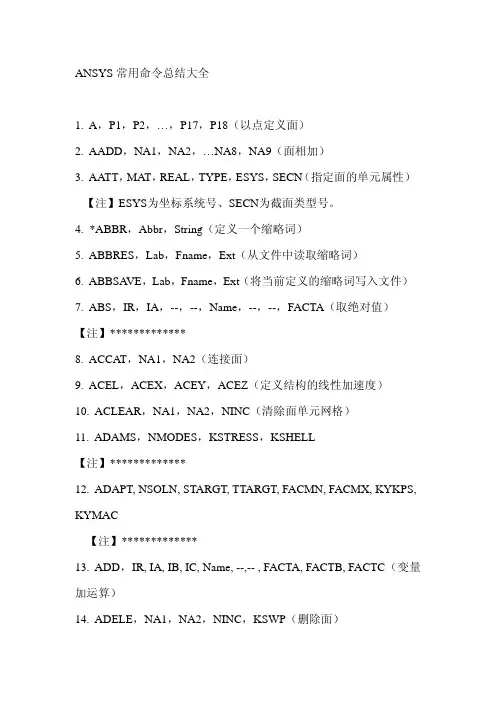

ANSYS常用命令总结大全1.
(完整word版)ANSYS常用命令大全
详细吧ANSYS常用命令Fini（退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算）1．定义参数、数组,并赋值.2．/prep7(进入前处理）定义几何图形：关键点、线、面、体定义几个所关心的节点,以备后处理时调用节点号.设材料线弹性、非线性特性设置单元类型及相应KEYOPT设置实常数设置网格划分，划分网格根据需要耦合某些节点自由度定义单元表存盘3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通用后处理）5。
/post26 （时间历程后处理）6。
PLOTCONTROL菜单命令7.参数化设计语言8.理论手册Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算）1定义参数、数组，并赋值。
* dim, par，type, imax, jmax, kmax, var1，vae2, var3 定义数组par: 数组名type: array 数组,如同fortran,下标最小号为1，可以多达三维(缺省)char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2，var3 各维变量名，缺省为row，column，plane（当type为table时）2 /prep7（进入前处理)2.1定义几何图形:关键点、线、面、体csys，kcnkcn ，0 迪卡尔zuobiaosi1 柱坐标2 球4 工作平面5 柱坐标系(以Y轴为轴心)n 已定义的局部坐标系numstr, label，value 设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear，lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstrK，npt，x,y，z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号ANSYS常用命令（续）Kgen，itime,Np1，Np2，Ninc,Dx,Dy，Dz,kinc，noelem,imoveItime：拷贝份数Np1,Np2，Ninc：所选关键点Dx，Dy,Dz:偏移坐标Kinc：每份之间节点号增量noelem: “0" 如果附有节点及单元，则一起拷贝。
Ansys命令流大全
Ansys命令流大全ANSYS是一款广泛应用于工程领域的仿真软件，它能够对复杂工程问题进行建模、分析和优化。
本文将提供一个包含常用ANSYS命令的大全，帮助读者快速了解和掌握ANSYS软件的使用。
一、前言ANSYS是一款功能强大的工程仿真软件，它提供了丰富的建模和分析工具，适用于多个领域的工程问题。
掌握ANSYS的命令流能够有效提高工程师的工作效率，快速完成复杂问题的仿真和分析。
二、ANSYS常用命令1. 创建几何模型由于ANSYS提供了多种创建几何模型的工具，我们可以使用命令流来进行几何模型的创建和编辑。
以下是一些常用的几何模型命令：（1）BLOCK：创建矩形或立方体体素模型。
（2）CYLIND：创建圆柱体模型。
（3）SWEEP：创建沿路径扫掠的模型。
2. 定义材料属性在进行仿真分析之前，需要定义材料的物理属性。
以下是一些常用的材料属性命令：（1）MP: 定义材料的参数，如密度、弹性模量、泊松比等。
（2）EX: 定义材料的弹性模量。
（3）DENS: 定义材料的密度。
3. 设定网格划分网格划分对于仿真分析的准确性和计算效率非常重要。
以下是一些常用的网格划分命令：（1）SIZE：设定初始网格尺寸。
（2）MESH：进行自动的网格划分。
（3）ESIZE：设定特定区域的网格尺寸。
4. 定义边界条件在进行仿真分析之前，需要定义边界条件以模拟实际工程环境。
以下是一些常用的边界条件命令：（1）D：定义位移边界条件。
（2）S：定义约束条件。
（3）F：定义外部力或施加力。
5. 设置分析类型ANSYS提供了多种分析类型，如结构分析、热分析、流体分析等。
以下是一些常用的分析类型命令：（1）SOLVE：执行数值分析求解。
（2）ANTYPE：设定分析类型。
（3）FILE：设置解算文件名和保存路径。
6. 查看和后处理结果分析完成后，我们需要查看和后处理结果。
以下是一些常用的结果查看和后处理命令：（1）PLOT：绘制结果曲线或图像。
ANSYS常用命令总结大全
ANSYS常用命令总结大全1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。
4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSA VE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。
15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, I MOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。
ANSYS常用命令详解
ANSYS常用命令详解1、AA，P1，P2，........P18 连接点生成面P1-P18 生成面的点号(用键盘输入，最多18个)，最少3个，如果p1=p，可以在图中拾取(仅在GUI中有效)，注意: 点p1到p18一定按顺时针或逆时针方向沿面顺序输入，这个顺序也确定了面的法线正向(按右手法则)。
面包含相邻点间已生成的线，如果两点间不只存在一条线，将用最短的一条。
如果生成面的点大于4个，要求点和线在当前坐标系下坐标为常值（如面或柱）。
建议环形坐标系下实体建模不用此命令。
菜单：main>preprocessor>modeling>create>area>arbitrary>through KPs2、AADDAADD, NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9将分开的面相加生成一个面NA1, NA2,...为原来的面note：要相加的面要是共面的，相加后生成新面，原来的面将被删除，菜单：Main Menu>Preprocessor>Modeling>Operate>Booleans>Add>Areas3、AATTAATT, MAT, REAL, TYPE, ESYS, SECN指定所选的未划分网格的面的单元属性。
PREP7: MeshingMP ME ST DY <> PR EM <> FL PP EDMAT：指定给所选的未划分网格的面的材料号。
REAL：指定给所选的未划分网格的面的实常数号。
TYPE：指定给所选的未划分网格的面的单元类型号。
ESYS：指定给所选的未划分网格的面的坐标系号。
SECN：指定给所选的未划分网格的面的区域号。
注释：从所选的面中生成的面也将具有这些属性。
当面划分网格时将使用这些单元属性。
如果一个面在划分网格时，没有用此命令指定属性，那么该面的属性由当前的MAT,REAL,TYPE,ESYS,SECNUM命令的设置确定。
ANSYS常用命令大全
ANSYS常用命令大全ANSYS是目前广泛应用于工程仿真领域的软件之一。
在使用ANSYS进行仿真分析时，熟练掌握ANSYS的常用命令是非常重要的。
下面是ANSYS常用命令的大全：文件操作•/CLEAR：清除内存中所有的ANSYS对象。
•/TITLE：定义模型的名称。
•/SAVE，file.ans：将模型保存到指定的文件中。
•/RESUME，file.ans：恢复保存的模型。
•/EXIT：退出ANSYS。
几何模型操作•PLANEXX，n：建立以全局坐标系为基准的平面。
•N，x，y，z：在坐标值为x，y，z的点处创建一个节点。
•LINE，n1，n2：创建两个节点n1，n2之间的线段。
•AREA，n1，n2，n3，...：创建由n1，n2，n3等节点构成的面。
•LSEL，all：将所有线段选中。
•ASEL，all：将所有面选中。
•VSOL，all：将所有体单元选中。
材料操作•MP，EX，1，100E9：定义弹性模量为100GPa的材料属性。
•MP，NUXY，1，0.3：定义泊松比为0.3的材料属性。
•MP，DENS，1，7800：定义密度为7800kg/m3的材料属性。
•MP，ALPX，1，1E-5：定义线膨胀系数为1E-5/℃的材料属性。
•ET，1，SOLID185：定义实体单元类型为SOLID185。
网格操作•SMESH，ON：启用网格自适应功能。
•SMRTSIZE，1E-6：设置最小网格尺寸为1E-6m。
•LMESH，all：将所有线段用有限元网格划分。
•AMESH，all：将所有面用有限元网格划分。
•VMESH，all：将所有实体用有限元网格划分。
模拟操作•SOLVE，LS：使用线性静力分析方法求解结果。
•SOLVE，NH，SUBSTEP，5：使用非线性静力分析方法，步长为5进行求解结果。
•ANTYPE，0：定义进行静力分析的类型。
•ANTYPE，1：定义进行瞬态分析的类型。
•ANTYPE，2：定义进行谐响应分析的类型。

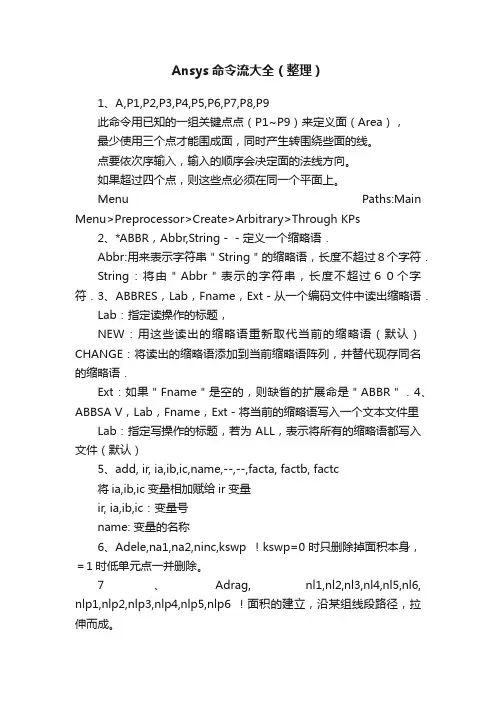

Ansys命令流大全（整理）
Ansys命令流大全（整理）1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。
点要依次序输入，输入的顺序会决定面的法线方向。
如果超过四个点，则这些点必须在同一个平面上。
Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSA V，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。
7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。
8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。
ANSYS命令详解(超全)
一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。
ANSYS命令详解（超全）
一、定义材料号及特性mp,lab,mat,co, c1,…….c4 lab:待定义的特性项目（e x,alp x,ref t,prx y,nux y,gxy,mu,d ens）ex: 弹性模量n uxy:小泊松比alpx:热膨胀系数 ref t: 参考温度 re ft: 参考温度p rxy:主泊松比gxy:剪切模量mu: 摩擦系数d ens:质量密度mat:材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4:材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：M P，EX，MAT，…… MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，M AT进入单元表并编辑添加单元表：TB DATA，1，C TBDAT A，2，ψ TBD ATA，3，…… 如定义：E X=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8 MP，NU XY，1，0.3 TB，DP，1T BDATA，1，27TBD ATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afu n,deg三、单元生死载荷步!第一个载荷步TI ME,... !设定时间值（静力分析选项）N LGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,...!设定非缺省缩减因子（可选）ESE L,... !选择在本载荷步中将不激活的单元EKILL,...!不激活选择的单元ESE L,S,L IVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE!选择所有非活动结点（不与活动单元相连的结点）D,A LL,AL L,0 !约束所有不活动的结点自由度（可选）NSEL,ALL!选择所有结点ESEL,ALL !选择所有单元D,...!施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷S AVE SOLV E请参阅TIM E,NLG EOM,N ROPT,ESTIF,ESEL,EKIL L,NSL E,NSE L,D,F,SF和B F命令得到更详细的解释。
ANSYS常用命令介绍(全)
1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。
4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。
15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。
ANSYS常用命令大全
详细吧ANSYS常用命令Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1．定义参数、数组，并赋值.2．/prep7(进入前处理)定义几何图形：关键点、线、面、体定义几个所关心的节点，以备后处理时调用节点号。
设材料线弹性、非线性特性设置单元类型及相应KEYOPT设置实常数设置网格划分，划分网格根据需要耦合某些节点自由度定义单元表存盘3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通用后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语言8.理论手册Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1定义参数、数组，并赋值.◆* dim, par, type, imax, jmax, kmax, var1, vae2, var3定义数组par:数组名type： array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table 时)2/prep7(进入前处理)2.1定义几何图形：关键点、线、面、体◆ csys,kcnkcn , 0迪卡尔zuobiaosi1柱坐标2球4工作平面5柱坐标系（以Y轴为轴心）n已定义的局部坐标系◆ numstr, label, value设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstr◆ K, npt, x,y,z,定义关键点Npt：关键点号，如果赋0，则分配给最小号ANSYS常用命令（续）◆ Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0”如果附有节点及单元，则一起拷贝。
ANSYS常用命令介绍(全)
ANSYS常用命令介绍（全）经过近一个多月集中精神的整理,终天完成了有限元分析软件如下常用命令的编制,希望众多的网友能喜欢并在背后多多给予支持，一同上进，能够灵活运用，并为自己的前程埋下伏笔。
本人生性好学，也愿交天下的朋友，茫茫人海中你我若能相识本来就是一种缘份，得好好把握！1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。
4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。
15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。
ANSYS常用命令的详细解释
ANSYS常用命令的详细解释1.复制命令EGEN,ITIME, NINC, IEL1, IEL2, IEINC, MINC, TINC, RINC, CINC, SINC, DX, DY, DZ单元复制命令是将一组单元在现有坐标下复制到其他位置，但条件是必须先建立节点，节点之间的号码要有所关联。
ITIME:复制次数，包括自己本身。
NINC: 每次复制元素时，相对应节点号码的增加量。
IEL1,IEL2,IEINC:选取复制的元素，即哪些元素要复制。
MINC:每次复制元素时，相对应材料号码的增加量。
TINC:每次复制元素时，类型号的增加量。
RINC:每次复制元素时，实常数表号的增加量。
CINC:每次复制元素时，单元坐标号的增加量。
SINC:每次复制元素时，截面ID号的增加量。
DX, DY, DZ:每次复制时在现有坐标系统下，节点的几何位置的改变量。
2、定义局部坐标：LOCAL,KCN,KCS,XC,YC,ZC,THXY,THYZ,THZX,PAR1,PAR2KCN:坐标系统代号，大于10的任何一个号码都可以。
KCS:局部坐标系统的属性。
KCS=0 卡式坐标；KCS=1 圆柱坐标；KCS=2 球面坐标；KCS=3 自定义坐标；KCS=4 工作平面坐标；KCS=5 全局初始坐标。
XC,YC,ZC:局域坐标与整体坐标系统原点的关系。
THXY,THYZ,THZX:局域坐标与整体坐标系统X、Y、Z轴的关系。
3、声明单位：/UNITS,LABELLABEL=SI （公制，米、千克、秒）LABEL=CSG （公制，厘米、克、秒）LABEL=BFT （英制，长度=ft英尺）LABEL=BIN （英制，长度=in英寸）4、定义节点的集中力：F,NODE,Lab,VALUE,VALUE2,NEND,NINCNODE:节点号码。
Lab:外力的形式。
Lab=FX,FY,FZ,MX,MY,MZ(结构力学的方向、力矩方向)=HEAT(热学的热流量)=AMP,CHRG(电学的电流、载荷)=FLUX(磁学的磁通量)VALUE:外力的大小。
ansys常用命令大全(最新版)
1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。
4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。
15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。
ANSYS常用命令大全
详细吧ANSYS常用命令Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1．定义参数、数组，并赋值.2．/prep7(进入前处理)定义几何图形：关键点、线、面、体定义几个所关心的节点，以备后处理时调用节点号。
设材料线弹性、非线性特性设置单元类型及相应KEYOPT设置实常数设置网格划分，划分网格根据需要耦合某些节点自由度定义单元表存盘3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通用后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语言8.理论手册Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1定义参数、数组，并赋值.◆ * dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组par: 数组名type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table时) 2/prep7(进入前处理)2.1定义几何图形：关键点、线、面、体◆csys,kcnkcn , 0 迪卡尔zuobiaosi1 柱坐标2 球4 工作平面5 柱坐标系（以Y轴为轴心）n 已定义的局部坐标系◆numstr, label, value 设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstr◆K, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号ANSYS常用命令（续）◆Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0” 如果附有节点及单元，则一起拷贝。
ANSYS常用命令1
antype,0arclen,1arctrm,u,600asbwasba,aptn !partition分割运算aglue/angleblc4blc5/contour,wn,ncont/clabel,wn,keyCyl4,con4ceintf! Generates constraint equations at an interface.Cpcyc ! Couples the two side faces of a cyclically symmetric model for loadings that are the same on every segmentCbdof! Activates cut boundary interpolation (for submodeling).etable,refl建立与上次运行相同的列表数据dtran! 把几何模型上的约束转换到有限元模型上dk,1,all/dscale,wn,dmult*do,i,1,3*enddo/eshape,1eplot !现实单元界面特性/eraseet,1,link1mp,ex,1,2.1e4r,1,1esize,0.1fk,2,fy,-200.0/gtype,wn,label,key/gformat,ftype,nwidth,dsignfJPEG,KYWRD,OPTk,3,2*kx(2)lgluelsbwlptn !partition分割运算lcsl !同partition分割运算lovlap !同partition分割运算lesize,all,,,1lmesh,all/noerasenlgeom,1nummrg,nsubst,500nsol,2,2,u,youtres,all,allautots,off/pnum,volu,1时间后处理命令/post26nsol,2,2,u,yrforce,3,1,f,yprod,4,3,,,,,,-1xvar,2plvar,4prvar,2,4/post26nsol,2,2,u,yrforce,3,1,f,yprod,4,2,,,,,,-1/axlab,x,uy/axlab,y,fyxvar,4plvar,3prvar,3,4plvar,3,4PLNSOL, Item, Comp, KUND, Fact, FileIDDisplays results as continuous contours.prrsol！显示支座反力prod,3,2,,,,,,-1rpr4rprismset,lastset,2,lastsph4/solusolve/shrink,ratiotorusvmesh,allvgluevsbwvptn !partition分割运算/vup/view/vscale,wn,vrotio,key/window,wn,xmin,xmax,yminwprotawpoffs/xfrm/zoom2.编号、边界条件显示控制命令功能说明/pnum 编号显示控制/num 颜色显示控制/pbc 边界条件及数值显示控制/psf 面荷载显示控制/pbf 体荷载显示控制/pice 单元初始条件显示控制/psymb 其它符号显示控制⑴图形平移、缩放和旋转GUI：Utility Menu>PlotCtrls>Pan,Zoom,Rotate ②颜色显示控制/num,nkey显示边界条件和荷载的符号及数值GUI：Utility Menu>PlotCtrls>Symbols①显示边界条件及数值命令：/PBC, Item, --, KEY, MIN, MAX, ABS②显示面荷载符号/PSF, Item, Comp,KEY,KSHELL, Color③显示体荷载符号命令：/PBF, Item, --, KEY④显示单元初始条件命令：/PICE, Item, --, KEY⑤显示其它各种符号命令：/PSYMB, Label, KEY/lady/ numcmp,all/PSF, Item, Comp, KEY, KSHELL, ColorShows surface load symbols on model displays. CPLIST, NSET1, NSET2, NINC, NselLists the coupled degree of freedom sets.chapter 1坐标系及工作平面Local定义局部坐标系Cs通过已有节点定义局部坐标系Cskp通过已有关键点定义局部坐标系Cswpla以当前定义的工作平面的原点为中心定义局部坐标系csdelecslistcsys激活坐标系cscirdsys改变显示坐标系nrotat旋转节点坐标系到激活坐标系nnangnlistnmodif对已有节点指定旋转角度esys将单元坐标系的方向调整到已经定义的局部坐标系rsys改变结果坐标系wplane定义工作平面nwplan用三节点定义工作平面kwplan用三关键点定义工作平面lwplanwpcsyswpstyl,statwpstyl,defakwpave将工作平面的原点移动到关键点的相关位置nwpavewpavewpoffswprotacswpla在工作平面的原点创建局部坐标系wpcsys利用局部坐标系还原一个已经定义的工作平面csys,wpcsys,4强迫坐标系跟随工作平面变化xclear在修改已经划分网格的实体模型前必须的操作chapter 2 建模2.1自底向上建模2.1.1点操作kklkbetwkfillkcenter由三点定义的圆弧的中心生成一个关键点kgenksymmktransource给未定义的节点或关键点定义一个缺省位置kmoveknodeklistkplot kselkdele/pnum,kp,1kdisthptcreatehptckeate创建硬点ksel,lselasel,硬点相关操作2.1.2线操作llarcbsplin生成三次拟合曲线circlesplinelang生成与一条线成一定角度的一条直线l2angltanl2tanlarea生成在一个面上两关键点之间最短的线ldraglrotatlfilltlstrlgenlsymmltranldivlcomblextndllistlplotlselldelelccat2.1.3面操作aaladragarotaafilltaskinaoffstarsysatranasubalistaplotaseladeleasumaccat2.1.4体操作vvavdragvtotatvoffstvextextoptvsweep通过扫掠相邻面的网格使已有未划分网格的体填充单元vgenvsymmvtranvlistvdelevplotvsel2.2自顶向下建模2.2.1面操作rectngblc4blc5pcirccyl4 cyl5rpolyrpr42.2.2体操作blockblc4blc5cylindcyl4cyl5rprismrpr4ptxyprism上述两个命令成对使用spheresph4sph5torus2.3布尔运算2.3.1布尔运算设置boptn2.3.2交运算linlainavinvlinaainvlinvlinpainpvinp2.3.2加运算aaddvadd2.3.3减运算lsblasbavsbvlsbalsbvasbvasblvsbalsbwasbwvsbwlcsl2.3.4分类运算2.3.5搭接运算vovlapaovlaplovlap2.3.6分割运算lptnaptnvptn2.3.7粘接运算lglueagluevglue2.3.8其他运算vdragvtotavextvoffst2.4移动和拷贝实体模型kgenlgenagenvgenksymmlsymmarsymvsymmktran ltranatranvtran2.4实体模型缩放kpscalelsscalearscalevlscale2.5实体模型加载sbctranbftrandtranftransftran2.6显示荷载标记/pbc/pbf/psf/psymb,dot,0节点和关键点位置小标记显示2.7实体模型荷载列表sbclistbfklistdklistdllistdalistfklistsfllistsfalist2.8质量和惯性的计算ksumlsumasumvsumgsumChapter 3 网格划分3.1 查看单元属性elistrlistmplistcslistslist3.2 分配单元属性kattlattaattvatt分配缺省属性type、real、mat、esys、secnum3.3 网格划分控制mshape,key,dimensionmshkeymshmidmopt网格划分选择器，该功能非常有用amap简化面映射网格划分fvmeshvsweepextopt,esize,val1,val2vclear清除单元划分shpp单元形状检查shfp,modify,value1,value2改变单元形状参数限制*get,par,elem,entnnum,shpar,itinum*vget,parr,elem,entnum,shpar,it1num,,,kloop恢复单元形状参数数据利用网格Accept/rject 提示，GUI方式为Main menu>preprocessor>meshing mesher opts中激活accept/rejectkclearlclearaclearvclear清除网格nrefineerefine krefinelrefinearefine细化局部网格timpvimp四面体网格改进mshmid,1修改曲边或曲面为直边单元Chapter 4直接生成和输入模型4.1节点操作nnkptmovefillngennscalequad从三节点的二次线上生成节点nsymntransfercenter从弧线的曲率中心定义一个节点nlistnplotndelenmodifndistnrotatnangnrrangnreadnwrite上述三个命令为读写节点数据文本文件4.2单元操作et! 组集单元属性表r! 组集单元属性表mp! 组集单元属性表tb! 激活一个数据表type,real,mat!指向单元属性elistrlistmplisttblistcsliste!定义单元elistdplotedeleegenesymengenensymesurf!在已生成单元外表面上生成表面单元lfsurfafsurfeintfgcgen!生成通用接触单元errangereadewriteemodifenmpchgemid!增加和删除边中节点4.3修改拓扑结构gapoptgaplistgapplotgapmergegapfinish4.4使用几何简化工具slsplot!定位微小的线slpplot!定位微小的环sarplot!定位微小的面lnmerge!合并线armerge!合并面lncollapse!收缩线arcollapse!收缩面arsplit!分割面vcvfill!删除内腔和凸台Chapter 5 加载TimeKbc!表示阶跃荷载与坡道荷载ddlistddeledkdklistdkdeledldllsitdldeledadalistdadelesbctran!约束边界条件转换dtrandsym,lab,normal,kcn5．1重新设置约束dsum,add!增加自由度约束d,item,value!接上个命令加自由度约束dcum,ignre!忽略自由度约束d,item,value!输入要忽略的自由度dcum!重新输入自由度约束上述五个命令结合使用5．2比例缩放约束值dofsels,vx!选择缩放约束dscale,value!缩放约束dofsel,all!重新激活所有dof标识5.3施加力fflistfdelefk,fklistfkdelesbctranfcumfscaleftransfsfscalesfcumsfbeamsfesflsfasftranbfcum,bfecum!重复体积荷载指定梯度荷载命令流sfgrad,pres,0,y,0,-25!在全局笛卡儿坐标系中y斜率为－25nsel!选择压力施加的节点sf,all,pres,500!在y=10处为250，在y=20处为0 bfunif!施加均布体荷载控制选项接temp命令acel惯性荷载cgloc!加速度施加位置cgomga!角速度dcgomg!角加速度domega!irlfomegaldread!耦合场荷载mode!施加轴对称荷载同时应用d,f,sf等命令5.4荷载步选项deltim!指定时间步的大小nsubst!指定子步数autots!激活时间步自动阶跃kbc!指定荷载步为阶跃或递增tref!指定参考温度kusetimint!激活或取消时间积分neqit!每个子步最大迭代次数cnvtol!收敛公差ncnv!中止分析选项outres!控制写入文件outpr!控制写入输出文件eresx!控制后处理观察单元积分点的值lswrite!写荷载步文件lsreadlsdelelsclear一组命令流/soludsfnsubst kbcoutresoutprlswtriteChapter 6 求解Eqslv!选择求解器类型/output!窗口输出求解过程文件lssolve1!按顺序读入荷载步文件求解一组命令流/soludsfnsubstkbcoutresoutprlswrite!写入荷载步文件一dsfnsubstkbcoutresoutprlswrite!写入荷载步二lssolve,1,2开始求解荷载步文件1和2 5.4.1矩阵参数定义参数一组命令流*dim,force,table,5,1*dim,pressure,tablel,6,1*dim,temp,table,2,1或者下列命令流force(1,1)=100,2000,2000,800,100force(1,0)=0,21.5,50.9,98.7,112force(0,1)=1pressure(1,1)=1000,1000,500,500,1000,1000 pressure(1,0)=0,35,35.8,74.4,76,112 pressure(0,1)=1temp(1,1)=800,75temp(1,0)=0,112temp(0,1)=1构造do循环求解tm_start=1e16!开始时间（必须大于0）tm_end=112!瞬态结束时间tm_incr=1.5!时间增量*do,tm,tm_start,tm_end ,tm_incr!tm从tm_start开始到tm_endtime,tm!时间值f,272,fy,force(tm)!随时间变化的力（节点272处，fy方向）nsel,………!在压力表面上选择节点sf,all,pres,pressure(tm)!随时间变化的压力nsel,all!激活全部节点nsel,….Bf,all,temp(tm)!选择有温度指定的节点Nsel,allSolve*enddoChapter 6 后处理Jobname.rst!结果文件Resume!读入数据文件Set,2,5!读入结果，表示将荷载步为2，子步为5 Subset!读入所选择的结果信息追加数据命令流/post1inres,nsol!节点dof求解的标志数据nsel,s,node,,1,5subset,1!从荷载步1开始将数据写入数据库nsel,s,node,,6,10append,2!将荷载步2的数据并入数据库nsel,s,node,,1,10prnsol,doflczero!清空数据库6.1定义单元表etable,kefl!指定更新项for exampleset,1!读入荷载步1 的结果etable,anc,ls,6!移入单元表数据set,2!读入荷载步2中结果但是ABC列仍然含有荷载步1的结果save,fname,ext!对数据表存盘etable,eraseetable,lab,eraesflread!将flotran的剩余文件读入数据库reset!初始化post1命令的数据库缺省部分6.2 在post1中观察结果plnsol plesolpletabpllsprnsol!列出指定的节点求解数据presol,elem!用表格形式列出结果prnsel!列出选定单元的指定结果prrsol!列出反作用荷载及作用荷载fsum!总体求和nforce!对所选的节点进行力、力矩求和spoint!指定力矩求和点pretabssum!对pretab中的列求和prevectprpathprsectprerr!列出所选单元的能量级的百分比误差priternsortesort!对单元按指定的结果项排序nusorteusort/stitle!用户化列表标题/format用户化列表标题/header用户化列表标题/paga用户化列表标题avers/ctype! 显示contour styleavprinpldisp/dscale!改变显示位移比例因子plvect!显示矢量/vscalepath!定义路径ppath!定义路径点pdef!映射到路径上plpath!显示路径结果plpagm!显示路径结果控制路径距离范围plpathprpath!prangeplpagmpcalc!在路径中执行算术运算pdot!点积pcross!叉积恢复路径数据命令流pselpasaveparesucscir沿路径插值数据命令流pdefpvect!沿路径插值数据/pbc!显示反作用力force!合力分解破碎显示plcrack/device,vector,on!指定显示破碎设备在结果数据中进行数学计算etable!引入单元列表calc!计算模块包括（sadd,smult,sexp等）example etable,abc,u,xsmult,abc2,abc,,2etable!输出abc,abc2列表calc模块包括sabs(对后续的单元表操作中使用绝对值)，sadd(在单元表中加入两个指定列)，sallow （对安全系数计算定义使用应力值），sexp（对单元表中两列进行幂运算及乘法运算），sfact(定义在后续的显示、选择或排序操作中执行何种安去系数的计算，sfcalc(计算安全系数)，smax，smin，smult，tallow，vcross，vdot，产生及组合荷载工况命令lcdeflcaselcoper6.3post26定义和存储post26变量forceshell!指定壳单元中的位置layerp26l!指定结果待储存的分层壳单元的层号nsolesolrforcergapf solu!定义解的总体数据存储变量plvarprvaraddderivequotvgetvputstore在发出timerange或nstore命令后使用store命令缺省为store,new,否则为store,merg存储数据mergenewappendalloc,n实例/post26nsol,2,23,u,yshell,topesol,3,20,23,s,xprvar,2,3shell,botesol,4,20,23,s,xstore,plesol,2,3,4!!numvar!增加变量数限值file!指定不同的文件名定义变量的其他命令nstoretimerangetvarvarnam!给变量赋名resetfileprtimenprint检查变量plvar!缺省的横坐标为变量1：静态或瞬态分析时表示时间，谐波分析时表示频率xvar!指定不同的变量号为横坐标/view/grid/gropt/xrange/yrange/axlab/grtyp计算结果列表命令nprint,prtimeextreme!打印设定的x和y范围内y变量的最大和最小值进行变量计算deriv!求导其他命令filldata!用多项式函数将数据填入变量data!将数据从文件中读出，然后通过/input命令读入vput!将数组参数移入一个变量vget!将post26变量移入数组参数Chapte 7 静力分析定义分析类型及分析选项antype(new analysis)antype(static)nelgeomsstifnropteqslv荷载步普通选项timensubst!时间步的数目deltim!时间步长kbc!渐进式或阶跃式加载autots!自动时间分步非线形选项neqitcnvtolncnvagclenpredlnsrchcrplim,crcrealive和ekillmpchg输出控制选项outpr!打印输出eresx!结果外推/config,nres!增加输出结果数savesolvefinish用/post1考察结果pldispplnsolplesolpletabpllsprnsolpresolprrsolpretabpriter!子步总计数据nsortesort用/post26考察结果nsolesolrforclplvarprvarextrem!列表变量Chapter 8 APDL常用函数ABC（x）!绝对值Sign(x,y)!返回值大小等于x，符号同y（y＝0时也返回正数）Exp(x)!指数函数Log(x)!自然对数Log10(x)!常用对数Sqrt(x)!求x的平方根Pwr!开方运算Nint(x)!求最接近x的整数Mod(x,y)!求x/y的余数（y＝0时返回0）Rand(x,y)!随机数发生器，随机数在x～y间平均分布Gdis(x,y)!正态分布函数，平均值为x，方差为y Sin(x)!三角函数，缺省情况下x的单位为弧度，可用命令*afun转换为角度Cos(x)!同上Tan(x)!同上Sinh(x)!双曲函数Cosh(x)!同上Tanh(x)!同上Asin(x)!反三角函数，缺省情况下返回值单位为弧度Acos(x)Atan(x)Atan2(y,x)!反双曲函数，缺省情况下返回值单位为弧度Valchr(cparm)!字符参数CPARM数值（如果CPARM含有非数字字符则返回0）Chrval(parm)数值参数PARM的字符值，小数位数取决于量级Upcase caprm !将字符串CPARM转换为大写Lwcase(CPARM)!将字符串CPARM转换为小写字符参数的应用作为宏程序文件名用于*use命令例子name=’macro’ ! macro is the name of a macro file*use,name ! calls macro用作*use 命令调用的宏的参数abc=’sx’*use,name,abc参数操作*status !参数列表parsav !保存参数parres !恢复命令数组型参数*dim !定义数组参数*set !数组赋值*vfill !给数组中的一列赋值*vedit !(gui)方式下赋值*vread 或*tread !从ASCII数据文件读入数值元素赋值例子多个元素赋值*dim,xyz,,12xyz(1)=1.1,23,3.1,3.2,6.5,2,6,5.2,25xyz(9)=-2,3,6.2,-5二维数组赋值(4×3)t2(1,1)=0.6,2,-1.2,2t2(1,2)=8,5,2.6,5.1 t2(1,3)=2e-4,4,5,2.7表数组参数force（5×1×1）force(0,1)=0,0.5,34,24,25.4,4force(1,0)=1e-6,0.5,3,2.3,33.2数组向量赋值*vfill,parr,func,con1,con2,con3,con4,con5,con6,con7, con8,con9,con10*vedit!对数组元素定义和修改向量运算*voper!代数运算*vfun!函数运算*vscfun!最大/最小元素、元素和、平均值、平方差等*vitrp!插值计算*vget!*vfill!*vread！*vwrite！矩阵运算(在运行前定义一个数组保存结果如*dim)*moper!矩阵乘法、联立方程求解、对指定行列排序、求两向量间的协方差、求两向量间的相关系数*mfun*mfouri*mfum!矩阵转置8.1 数据文件的输入和输出*cfopen,fname,ext,dir,loc*vwrite*cfclos举例有下列数据要写入文件year=2002month=3arrayval=61286103⎛⎫⎪⎪⎪⎝⎭命令流为：*cfopen,result,txt,c:\ansyswork,*vwrite,year,month(2f10.0)*vwrite,arrayval(1,1)(f10.3)*cfclos8.2 APDL宏程序设计后缀名必须为.max创建宏程序*vcreate举例*create,matprop,mac,macrosmp,ex,q,2.07e11mp,nuxy,1,0.27mp,dens,1,7835mp,kxx,1,42*end*cfwrite举例*cfopen!指定宏文件名和位置*cfwrite,*cfclose创建宏程序其他命令/tee,new/tee,apeendgui方式utility menu>macro>creat macro创建宏程序库macroname1./eof!宏程序块1结束macroname2./eof!宏程序块2结束执行宏程序/psearch!宏程序搜索*use,name,arg1,arg2,arg3,arg4,!执行宏程序举例：*use,/myaccout/macros/mymacro.macro!执行/myaccout/macros子目录下的宏程序mymacro.macro无条件转移举例：go,:branchq-----!This block of commands is skipped(not executed)-----:branch1条件转移*if val1,oper,val2,base!oper常用的有eq(相等),ne （不等于）,lt（小于）,.le（小于或等于）,gt（大于）,ge （大于或等于）,anlt,abgt *elseif或*else*endif重复命令执行举例e,1,2*repeat,5,0,1循环结构*do*if*exit*cycle*elseif*enddo相关命令*if ,,,,then*else宏程序中应用_status和_return宏程序中组件和集合cmcmdelecmeditcmgrp.CmlistCmsel8.3与gui的交互设计*abbr!定义缩略命令abbsav!保存工具栏修改abbres!恢复工具栏设置*ask!提示用户输入Chapter9高级技术分析9.1 子模型需要使用不同的文件名/filename生成子模型前需要在初始状态清除数据库/clear指定合适的节点旋转位移nrotat生成切割边界插值1.指定切割边界的节点例如：nsel,…nwrite!将其写入jobname.node2.重新选择所有节点并将数据库存入jobname.dballsel!重新选择所有节点save!存储数据库3.读入粗糙模型数据库resume4.进入post15.指向粗糙模型结果文件file或main menu>general postproc>data&file opts 6．读入结果文件中相应的数据set或main menu>general postproc>-read results-option7.开始切割边界插值cbdof8.退出post1(finish)并读入子模型数据库分析子模型1．进入求解器/solu2.定义分析类型antype(static)3.读入cbdof命令生成的由d命令组成的文件/input4.施加温度插值，读入bfint命令生成的由bf命令组成的文件/input5.指定自由度约束数值dcum,add6.指定计算节点体积荷载数值bfcun,add7.指定荷载步选项并开始计算solve9.2 子结构9.3单元生死控制9.3.1定义参考温度不用tref而用reft9.3.2加载和求解（1）定义第一个荷载步antype!指定分析类型nlgeom,on!如果是大变形需要打开nropt!设置牛顿－拉普森选项ekill!杀死单元estif!指定缩减因子举例：time,nlgeom,onnropt,fullestif!设定非缺省矩阵缩减因子（可选）esel,!选择在本荷载步中将不激活的单元ekill,esel,s,live!选择所有活动单元nsle,s!选择所有活动节点nsel,inve!选择所有非活动节点d,all,all,0nsel,allesel,alld,fsfbfsavesolve(2)后续荷载步time,esel,ekill,esel,eslive,fdele,d,fddele,savesolve(3)查看结果9.3.3使用ANSYS结果控制单元生死etable!识别关键单元esel!选择关键单元举例：/solu…..……!标准的求解过程solvefinish/post1set,!读取某一荷载步或时间步的计算结果etabel,strain,epro,eqv!将总应变存入单元表strain 中esel,s,etab,strain,0.30!选择所有总应变大于或等于0.30的单元finish/soluantype,,restekill,all!杀死选择的单元（总应变超过0.3）esel,all….….!继续求解。
Ansys常用命令
Ansys常用命令在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，本文是作者结合自身经验所总结的一些命令。
在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现。
以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。
1./post1（通用后处理）1.1．set, lstep, sbstep, fact, king, time, angle, nset 设定从结果文件读入的数据lstep：荷载步数sbstep：子步数，缺省为最后一步time：时间点（如果弧长法则不用）nset：data set number1.2．dscale, wn, dmult 显示变形比例wn: 窗口号（或all）,缺省为1dmult, 0或auto : 自动将最大变形图画为构件长的5%1.3．pldisp，kund 显示变形的结构kund：0 仅显示变形后的结构1 显示变形前和变形后的结构2 显示变形结构和未变形结构的边缘1.4．*get, par, node, n, u, x(y,z) 获得节点n的x(y,z)位移给参数par等价于函数 ux,uy,uznode(x,y,z): 获得(x,y,z)节点号arnode(x,y,z)：获得和节点n相连的面注意：此命令也可用于/solu模块1.5．fsum, lab, item 对单元之节点力和力矩求和lab: 空在整体迪卡尔坐标系下求和rsys 在当前激活的rsys坐标系下求和item: 空对所有选中单元（不包括接触元）求和cont: 仅对接触节点求和1.6．PRSSOL, ITEM, COMP 打印BEAM188、BEAM189截面结果说明：只有刚计算完还未退出ANSYS时可用，重新进入ANSYS 时不可用item comp 截面数据及分量标志S COMP X,XZ,YZ应力分量PRIN S1,S2,S3主应力SINT应力强度，SEQV等效应力EPTO COMP 总应变PRIN 总主应变，应变强度，等效应变EPPL COMP 塑性应变分量PRIN 主塑性应变，塑性应变强度，等效塑性应变1.7．plnsol, item, comp, kund, fact 画节点结果为连续的轮廓线item: 项目（见下表）comp: 分量kund: 0 不显示未变形的结构1 变形和未变形重叠2 变形轮廓和未变形边缘fact: 对于接触的2D显示的比例系数，缺省为1item comp discriptionu x,y,z,sum 位移rot x,y,z,sum 转角s x,y,z,xy,yz,xz 应力分量1，2，3 主应力Int,eqv 应力intensity,等效应力epeo x,y,z,xy,yz,xz 总位移分量1,2,3 主应变Int,eqv 应变intensity,等效应变epel x,y,z,xy,yz,xz 弹性应变分量1，2，3 弹性主应变Int,eqv 弹性intensity,弹性等效应变eppl x,y,z,xy,yz,xz 塑性应变分量1.8. PRNSOL, item, comp 打印选中节点结果item: 项目（见上表）comp: 分量1.9. PLLS, LABI, LABJ, FACT, KUND 沿线单元长度方向绘单元表数据LABI:节点I的单元表列名LABJ:节点J的单元表列名FACT: 显示比例，缺省为1kund: 0 不显示未变形的结构1 变形和未变形重叠2 变形轮廓和未变形边缘2./post26 （时间历程后处理）2.1．nsol, nvar, node, item, comp,name 在时间历程后处理器中定义节点变量的序号nvar：变量号（从2到nv（根据numvar定义））node: 节点号item compu x, y, zrot x, y, z2.2．ESOL, NVAR, ELEM, NODE, ITEM, COMP, NAME 将结果存入变量NVAR: 变量号，2以上ELEM: 单元号NODE: 该单元的节点号，决定存储该单元的哪个量，如果空，则给出平均值 ITEM COMP:u x, y, zrot x, y, zNAME: 8字符的变量名，缺省为ITEM加COMP2.3．rforce, nvar, node, item, comp, name 指定待存储的节点力数据nvar: 变量号node: 节点号item compF x, y.zM x, y,zname: 给此变量一个名称，8个字符2.4．add, ir, ia,ib,ic,name,--,--,facta, factb, factc 将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称2.5．/grid, keyk ey: “0” 或“off” 无网络“1”或“on” xy网络“2”或“x” 只有x线“3”或“y” 只有y线2.6．xvar, nn: “0”或“1” 将x轴作为时间轴“n” 将x轴表示变量“n”2.7．/axlab, axis, lab 定义轴线的标志axis: “x”或“y”lab: 标志，可长达30个字符2.8．plvar, nvar, nvar2, ……,nvar10 画出要显示的变量（作为纵坐标）2.9．prvar, nvar1, ……,nvar6 列出要显示的变量2.10．pbc, ilem, ……,key, min, max, abs 在显示屏上显示符号及数值item: u 所加的位移约束rot 所加的转角约束key: 0 不显示符号1 显示符号2 显示符号及数值2.11．/SHOW, FNAME, EXT, VECT, NCPL 确定图形显示的设备及其他参数FNAME: X11:屏幕文件名：各图形将生成一系列图形文件JPEG: 各图形将生成一系列JPEG图形文件说明：没必要用此命令，需要的图形文件可计算后再输出3．经常使用的命令3.1．参数化设计语言①．*do, par, ival, fval, inc 定义一个do循环的开始par: 循环控制变量ival, fval, inc：起始值，终值，步长（正，负）stop: 将跳出anasysexit: 跳出当前的do循环cycle: 跳至当前do循环的末尾*enddo 定义一个do循环的结束②．*if,val1, oper, val2, base: 条件语句val1, val2: 待比较的值（也可是字符，用引号括起来）oper: 逻辑操作（当实数比较时，误差为1e-10）eq, ne, lt, gt, le, ge, ablt, abgtbase: 当oper结果为逻辑真时的行为lable: 用户定义的行标志then: 构成if-then-else结构3.2．NGEN,ITIME,INC,NODE1,NODE2,NINC,DX,DY,DZ,SPACE 是一个节点复制命令,它是将一组节点在现有坐标系统下复制到其它位置。
ansys常见命令集合
ansys常见命令集合APDL换⾏与续⾏-APDL规定每⾏72个字符如果要写表达式A＝C1+C2 （C1与C2都为表达式可以⽤B=C1A=B+C2将⼀⾏拆成两⾏来做但是如果不是表达式，⽽是输⼊⼀个命令参数过多的话，可以⽤续⾏命令RMORE，格式如下：RMORE, R7, R8, R9, R10, R11, R12这个命令每次也只能输⼊6个参数，如果多于6个，可以重复使⽤RMORE就可以输⼊13-18，19-24等等。
另外，于上⾯续⾏相应的是换⾏，⼀⾏命令太短可以使⽤多个命令共⼀⾏$”，没有双引号。
这样就可以将⼀⾏变成多⾏使。
：） 换⾏符是“ANSYS常见术语/命令对照表Utility Menu 实⽤菜单SAVE_DB 存储数据库 RESUME_DB 恢复数据库Select Entity 选择实体 Comp/Assembly 组元/集合Plot/Replot 画图/重新画图 Pan,Zoom,Rotate… 平移，缩放，旋转…WorkPlane(WP) ⼯作平⾯ Coordinate System(CS) 坐标系Macro 宏 Preference… 优先设置…Preprocessor 前处理 General Postproc 通⽤后处理TimeHist Postproc 时间历程后处理 APDL ANSYS参数化设计语⾔Line Fillet 在两条线的过渡⽣成线 Arbitrary 任意形状Cylinder 圆柱体 Prism 棱柱体 Cone 圆锥形Sphere 球形 Polygon 多边形 Stress 应⼒Strain 应变 Displacement 位移 DOF ⾃由度Von Mises(Stress) 平均应⼒ Contour 等⾼线（图）Deformed/Undeformed shape 变形后/未变形的形状 Results Summary 结果摘要Radiation Matrix 辐射矩阵 Modeling 建模Meshing 划分⽹格 Attribute 属性 LS (Load Step) 载荷步ansys的常⽤命令介绍对ANSYS学习也有⼀个来⽉的时间了，可是还是什么都不会！郁闷！整理了⼀些ANSYS常⽤的命令；但深知⾃⼰的⽔平，还不敢保证完全正确；给⼤家⼀些参考，望指正：1. A，P1，P2，…，P17，P18（以点定义⾯）2. AADD，NA1，NA2，…NA8，NA9（⾯相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定⾯的单元属性）【注】ESYS为坐标系统号、SECN为截⾯类型号。
ANSYS全部命令（非常有用_吐血积累）
ANSYS全部命令（非常有用_吐血积累）ANSYS一些命令(1)1， /PREP7 ！加载前处理模块2，/CLEAR,NOSTART ！清除已有的数据, 不读入启动文件的设置（不加载初始化文件）初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START ！清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ！定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ！指定标题4， F,2,FY,-1000 ！在2号节点上施加沿着-Y方向大小为1000N 的集中力6， FINISH ！退出模块命令7， /POST1 ！加载后处理模块8，PLDISP,2 ！显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ！用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ！以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ！以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ！以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 ！以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 ！以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ！定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ！定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST ！从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST；*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH ！退出以前的模块11, /CLEAR, START ！清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI ！申明采用国际单位制14 /NUMBER, 2 ！只显示编号, 不使用彩色/NUMBER, 0 ！显示编号, 并使用彩色15 /SOLU ！进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ！申明分析类型是静力分析（STATIC或者0）OUTPR, BASIC, ALL ！在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL ！指定输出所有节点的基本数据OUTPR,BASIC,LAST ！选择基本输出选项,直到最后一个荷载步OUTPR,,1 ！输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ！选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ！指定输出第1荷载步的内容OUTRES,ALL,0 ！设置将所有数据不记录到数据库。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ANSYS常用命令总结大全1. A,P1,P2,…,P17,P18(以点定义面2. AADD,NA1,NA2,…NA8,NA9(面相加3. AATT,MAT,REAL,TYPE,ESYS,SECN(指定面的单元属性【注】ESYS为坐标系统号、SECN为截面类型号。
4. *ABBR,Abbr,String(定义一个缩略词5. ABBRES,Lab,Fname,Ext(从文件中读取缩略词6. ABBSAVE,Lab,Fname,Ext(将当前定义的缩略词写入文件7. ABS,IR,IA,--,--,Name,--,--,FACTA(取绝对值【注】*************8. ACCAT,NA1,NA2(连接面9. ACEL,ACEX,ACEY,ACEZ(定义结构的线性加速度10. ACLEAR,NA1,NA2,NINC(清除面单元网格11. ADAMS,NMODES,KSTRESS,KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC 【注】*************13. ADD,IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC(变量加运算14. ADELE,NA1,NA2,NINC,KSWP(删除面【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。
15. ADRAG,NL1,NL2,…,NL6,NLP1,NLP2,…,NLP6(将既有线沿一定路径拖拉成面16. AESIZE,ANUM,SIZE(指定面上划分单元大小17. AFILLT,NA1,NA1,RAD(两面之间生成倒角面18. AFSURF,SAREA,TLINE(在既有面单元上生成重叠的表面单元19. *AFUN, Lab(指定参数表达式中角度单位20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE(复制面21. AGLUE,NA1,NA2,…,NA8,NA9(面间相互粘接22. AINA,NA1,NA2,…,NA8,NA9(被选面的交集23. AINP,NA1,NA2,…,NA8,NA9(面集两两相交24. AINV,NA,NV(面体相交25. AL,L1,L2,…,L9,L10(以线定义面26. ALIST,NA1,NA2,NINC,Lab(列表显示面的信息【注】Lab=HPT时,显示面上硬点信息,默认为空。
27. ALLSEL,LabT,Entity(选择所有实体【注】LabT=ALL(指定实体及其所有下层实体、BELOW(指定实体及其下一层实体;Entity=ALL、VOLU、AREA、LINE、KP、ELEM、NODE。
28. AMESH,NA1,NA2,NINC(划分面生成面单元AMESH,AREA,KP1,KP2,KP3,KP4(通过点划分面单元29. /AN3D,Kywrd,KEY(三维注释30. ANCNTR,NFRAM,DELAY,NCYCL(在POST1中生成结构变形梯度线的动画31.ANCUT,NFRAM,DELAY,NCYCL,QOFF,KTOP,TOPOFF,NODE1,NODE2,NODE3(在POST1中生成等势切面云图动画32.ANDATA,DELAY,NCYCL,RSLTDAT,MIN,MAX,INCR,FRCLST,AUTOCNTRKY(生成某一范围内的结果数据的顺序梯度线动画33. ANDSCL,NFRAM,DELAY,NCYCL(在POST1中生成结构变形的动画34. ANFLOW,NFRAM,DELAY,NCYCL,TIME,SPACING,SIZE,LENGTH(生成粒子流或带电粒子运动的动画35. /ANGLE,WN,THETA,Axis,KINCR(绕指定轴旋转视图36. ANHARM,NFRAM,DELAY,NCYCL(生成谐波分析的动画37. ANIM,NCYCL,KCYCL,DELAY(动画显示图形序列【注】**********38. ANISOS,NFRAM,DELAY,NCYCL(在POST1中生成等势面云图动画39. ANMODE,NFRAM,DELAY,NCYCL,KACCEL(在POST1中生成结构变形模态的动画40. /ANNOT,Lab,VAL1,VAL2(激活图形显示注释【注】Lab=OFF、ON、DELE、SAVE、SCALE、XORIG、YORIG、SNAP、STAT、DEFA、REFR、TMODE。
41. ANORM,ANUM,NOEFLIP(重新定义面的法线方向【注】NOEFLIP=0、1。
42.ANTIME,NFRAM,DELAY,NCYCL,AUTOCNTRKY,RSLTDAT,MIN,MAX(在指定时间段内生成动画43. ANTYPE,Antype,Status,LDSTEP, SUBSTEP, Action(定义分析类型【注】Label =STATIC、BUCKLE、MODAL、HARMIC、TRANS…;Status=NEW、REST;Action= CONTINUE、ENDSTEP、RSTCREATE。
44. /ANUM,NUM,TYPE,XHOT,YHOT(指定注释的数目、类型和热点位置45. AOFFST,NAREA,DIST,KNIC(偏移生成面46. AOVLAP,NA1,NA2,…,NA8,NA9(面搭接47. APLOT,NA1,NA2,NINC,DEGEN,SCALE(显示所选面48. APPEND,Lstep,SBSTEP,FACT,KIMG,TIME,ANGLE,NSET(读入载荷结果数据49. APTN,NA1,NA2,…,NA8,NA9(面间相互分割50. AREFINE,NA1,NA2,NINC,LEVEL,DEPTH,POST,RETAIN(将面附近的单元网格细化【注】LEVEL:指定细化的程度(1、2、3、4、5;DEPTH:指定细化的深度;POST=CLEAN(对细化区域进行光滑和清理工作、SMOOTH(只作光滑工作、OFF;RETAIN=ON(对于全是四边形的网格,细化不会将三角形引入、OFF(可能将三角形引入51. AREVERSE,ANUM,NOEFLIP(将面的法线方向反向52. AROTAT,NL1,NL2,NL3,NL4,NL5,NL6,PAX1,PAX2,ARC,NSEG(绕轴旋转生成面【注】PAX1,PAX2为定义轴的关键点;ARC为旋转角度。
53. ARSCALE,NA1,NA2,NINC,RX,RY,RZ,KINC,NOELEM,IMOVE(面缩放54. ASBA,NA1,NA2,SEPO,KEEP1,KEEP2(面减面55. ASBL,NA,NL,SEPO,KEEP1,KEEP2(面减线56. ASBV,NA,NV,SEPO,KEEP1,KEEP2(面减体57. ASBW,NA,SEPO,KEEP(工作平面分离面58. ASEL,Type,Item,Comp,VMIN,VMAX,VINC,KSWP(选择面【注】Item =HPT时,选择包含硬点的面。
59. ASKIN,NL1,NL2,…,NL8,NL9(通过引导线由蒙皮生成光滑曲面60. ASUB,NA1,P1,P2,P3,P4(选择面的一部分生成新面61. ARSYM,Ncomp,NA1,NA2,NINC,KINC,NOELEM,IMOVE(面镜像62. ATRAN,KCNTO,NA1,NA2,NINC,KINC,NOELEM,IMOVE(将面转化到另一坐标系63. /AUTO,WN(启动自动调整模式64. AUTOTS,Key(设定自动时间步长65. AVPRIN,KEY,EFFNU(指定在同一节点处先计算主应力或矢量和,再进行平均66. /BATCH,Lab(进入批处理模式【注】Lab=LIST(批处理的输出包括输入文件列表、black。
67. BF,NODE,Lab,VAL1,VAL2,VAL3,PHASE(在节点上施加体载荷68. BFA,AREA,Lab,VAL1,VAL2,VAL3,PHASE(在面上施加体载荷69. BFADELE,AREA,Lab(删除面上的体载荷70. BFALIST,AREA,Lab(列表显示面上的体载荷71. BFCUM,Lab,Oper,FACT,TBASE(设置节点上体载荷的施加方式【注】Oper=REPL(后定义的值替换原值、ADD(后定义的值与原值相加、IGNO(忽略后值;72. BFDELE,NODE,Lab(删除节点上的体载荷73. BFE,ELEM,Lab,STLOC,VAL1,VAL2,VAL3,VAL4(在单元上施加体载荷74. BFECUM,Lab,Oper,FACT,TBASE(设置单元上体载荷的施加方式75. BFEDELE,ELEM,Lab(删除单元上的体载荷76. BFELIST,ELEM,Lab(列表显示单元上的体载荷77. BFESCALE,Lab,FACT,TBASE(按比例缩放节单元上的体载荷78. BFK,KPOI,Lab,VAL1,VAL2,VAL3,PHASE(在关键上施加体载荷79. BFKDELE,KPOI,Lab(删除关键点上的体载荷80. BFKLIST,KPOI,Lab(列表显示线关键点上的体载荷81. BFL,LINE,Lab,VAL1,VAL2,VAL3,PHASE(在线上施加体载荷82. BFLDELE,Line,Lab(删除线上的体载荷83. BFLIST,NODE,Lab(列表显示节点上的体载荷84. BFLLIST,LINE,Lab(列表显示线上的体载荷85. BFSCALE,Lab,FACT,TBASE(按比例缩放节点上的体载荷86. BFTRAN(将实体模型中的体载荷转换到有限元模型87. BFUNIF,Lab,VALUE(在所有节点施加均匀的体载荷88. BFV,VOLU,Lab,VAL1,VAL2,VAL3,PHASE(在体上施加体载荷89. BFVDELE,VOLU,Lab(删除体上的体载荷90. BFVLIST,VOLU,Lab(列表显示体上的体载荷91. BLC4,XCORNER,YCORNER,WIDTH,HEIGHT,DEPTH(指定角点位置生成矩形或长方体92. BLC5,XCENTER,YCENTER,WIDTH,HEIGHT,DEPTH(指定中心位置生成矩形或长方体93. BLOCK,X1,X2,Y1,Y2,Z1,Z2(根据两角点生成长方体94. BOPTN,Label,Value(对布尔运算进行设置【注】Label=KEEP,设定是否保留源图元,Value(YES、NOLabel=PTOL,设定警告或错误信息,Value(0、2、-1Label=NWARN,设定布尔运算程序版本,Value(RV52、RV51Label=VERSION,设定运算公差,Value95. BSPLIN,P1,P2,P3,P4,P5,P6,XV1,YV1,ZV1,XV6,YV6,ZV6(拟合样条曲线96. CE,NEQN,CONST,NODE1,Lab1,C1,NODE2,Lab2,C2,NODE3,Lab3,C3 (生成约束方程97. CECMOD,NEQN,CONST(求解过程中修改约束方程得常数项98. CEDELE,NEQN1,NEQN2,NINC,Nsel(删除约束方程99. CEINTF,TOLER,DOF1,DOF2,DOF3,DOF4,DOF5,DOF6,MoveTol(在接触面生成约束方程100. CELIST,NEQN1,NEQN2,NINC,Nsel(列表显示约束方程101. CENTER,NODE,NODE1,NODE2,NODE3,RADIUS(将弧线的曲率中心定义为节点102. CERIG,MASTE,SLAVE,Ldof,Ldof2,Ldof3,Ldof4,Ldof5(生成刚性区域 103. CESGEN,ITIME,INC,NSET1,NSET2,NINC(从既有约束方程生成新的约束方程 104. CGLOC,XLOC,YLOC,ZLOC(定义加速度坐标系相对于整体直角坐标系的位置 105. CGOMGA,CGOMX,CGOMY,CGOMZ(指定旋转物体的角速度106. CHECK,Sele,Lev1(检查当前数据库数据的完整性【注】Sele=blank(检查所有数据库数据、ESEL(检查所选单元数据;当Sele= ESEL时,Lev1=WARN(警告信息单元数据、ERR(仅错误信息单元数据。
