操作员仿真培训系统(OTS)在化肥装置的应用

操作员仿真培训系统(OTS)在化肥装置的应用

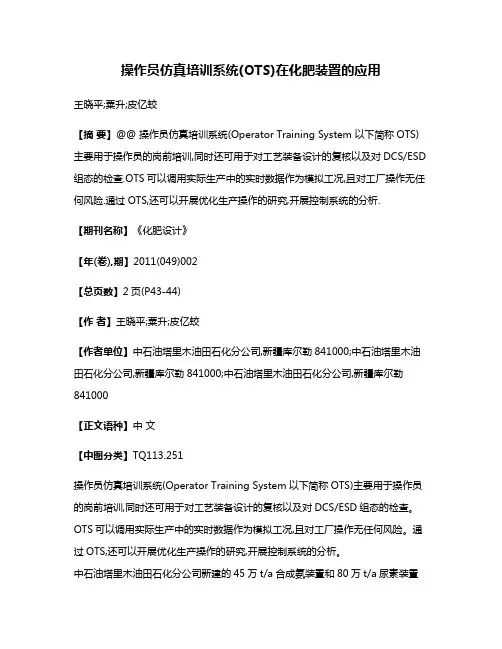

操作员仿真培训系统(OTS)在化肥装置的应用王晓平;粟升;皮亿蛟【摘要】@@ 操作员仿真培训系统(Operator Training System 以下简称OTS)主要用于操作员的岗前培训,同时还可用于对工艺装备设计的复核以及对DCS/ESD 组态的检查.OTS可以调用实际生产中的实时数据作为模拟工况,且对工厂操作无任何风险.通过OTS,还可以开展优化生产操作的研究,开展控制系统的分析.【期刊名称】《化肥设计》【年(卷),期】2011(049)002【总页数】2页(P43-44)【作者】王晓平;粟升;皮亿蛟【作者单位】中石油塔里木油田石化分公司,新疆库尔勒841000;中石油塔里木油田石化分公司,新疆库尔勒841000;中石油塔里木油田石化分公司,新疆库尔勒841000【正文语种】中文【中图分类】TQ113.251操作员仿真培训系统(Operator Training System以下简称OTS)主要用于操作员的岗前培训,同时还可用于对工艺装备设计的复核以及对DCS/ESD组态的检查。

OTS可以调用实际生产中的实时数据作为模拟工况,且对工厂操作无任何风险。

通过OTS,还可以开展优化生产操作的研究,开展控制系统的分析。

中石油塔里木油田石化分公司新建的45万t/a合成氨装置和80万t/a尿素装置的仿真系统(OTS)由英维思·上海福克斯波罗有限公司提供基础设计、软/硬件供货、项目管理和工程实施。

笔者以下介绍其应用情况。

该公司45万t/a合成氨装置采用丹麦托普索合成氨工艺。

采用OTS实施模拟培训的主要工艺过程如下。

(1)加氢脱硫(包括原料气压缩机和透平)。

(2)蒸汽转化单元主要设备有一段转化炉(带废热段,240根炉管和360个烧嘴,简化为8个炉管和12个烧嘴进行模拟)、二次转化炉、空气压缩机。

(3)对流段热能回收。

(4)一氧化碳变换主要设备为高温变换炉和低温变换炉。

(5)脱碳单元采用活化MDEA工艺脱除二氧化碳。
