使用布局进行图纸分幅

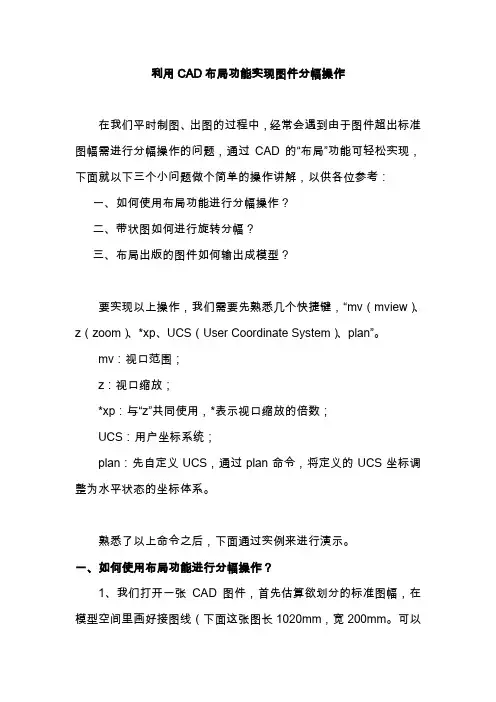

利用CAD布局功能实现图件分幅

利用CAD布局功能实现图件分幅操作在我们平时制图、出图的过程中,经常会遇到由于图件超出标准图幅需进行分幅操作的问题,通过CAD的“布局”功能可轻松实现,下面就以下三个小问题做个简单的操作讲解,以供各位参考:一、如何使用布局功能进行分幅操作?二、带状图如何进行旋转分幅?三、布局出版的图件如何输出成模型?要实现以上操作,我们需要先熟悉几个快捷键,“mv(mview)、z(zoom)、*xp、UCS(User Coordinate System)、plan”。
mv:视口范围;z:视口缩放;*xp:与“z”共同使用,*表示视口缩放的倍数;UCS:用户坐标系统;plan:先自定义UCS,通过plan命令,将定义的UCS坐标调整为水平状态的坐标体系。
熟悉了以上命令之后,下面通过实例来进行演示。
一、如何使用布局功能进行分幅操作?1、我们打开一张CAD图件,首先估算欲划分的标准图幅,在模型空间里画好接图线(下面这张图长1020mm,宽200mm。
可以用4张A3的图框对其进行分幅出图)。
2、在左下方布局选项卡中右键单击“布局一”,选择“页面设置管理器”,弹出的对话框为常见的打印设置,设置好打印比例和其他选项,点击“确定”,退出。
3、左键单击“布局一”,出现以下画面:4、删除默认的视口,然后将标准图框粘贴进来;输入“mv”,建立视口(图件显示范围)。
5、选择视口范围(图件显示范围),新建“布局范围”图层,将视口边框移至该图层。
6、将右下角的“图纸或模型空间”点击切换为“模型”(左键双击视口内范围亦可);这时视口的边框变粗,呈可操作状态,输入“z”,“*xp”(按1:1显示则输入“1xp”)。
这时,图件显示为原模型图件比例。
7、在视口中利用“pan”命令将视口内图纸移至(或中轮移动)合适的位置,左键双击视口外部空白区域(或点击右下角“图纸或模型空间”按钮为“模型”状态),退出视口编辑状态。
8、复制第一个布局,用同样方法进行第二个布局的操作;在操作至最后一幅时,我们可以将制作好的图例和图签复制到相应位置(或直接编辑),其它操作步骤不变。
CAD中的图纸布局和比例设置指南

CAD中的图纸布局和比例设置指南CAD软件是一种用于设计和绘制虚拟图纸的工具,它广泛应用于建筑、工程和制造等行业。
在使用CAD软件时,正确的图纸布局和比例设置非常重要,因为它们直接影响到绘图的准确性和可读性。
本文将介绍CAD软件中的图纸布局和比例设置指南,帮助读者更好地使用CAD软件进行设计和绘图。
1. 图纸布局在CAD软件中,图纸布局指的是如何将绘图内容安排在纸张上的过程。
这不仅包括绘图的位置和大小,还包括页面边界、标题栏、注释和图例等元素的添加。
以下是一些图纸布局的建议:1.1 页面设置:在开始设计之前,应根据实际需要设置图纸的纸张大小和方向。
可以使用常见的国际标准纸张尺寸,如A3、A4或A5。
确定好纸张大小后,还可以设置图纸的方向,如横向或纵向。
1.2 页面边界:在图纸布局中,页面边界是一个常见的元素。
它定义了图纸的绘图区域,可以限制绘图内容的大小和位置。
在CAD软件中,可以使用页面边界工具来创建和编辑页面边界。
1.3 标题栏:标题栏是一个用于显示图纸名称、日期和作者等信息的区域。
在图纸布局中,应该留出足够的空间来添加标题栏,并选择合适的字体和大小。
1.4 注释和图例:注释和图例是提供额外信息和解释的重要元素。
在CAD软件中,可以使用文本框工具来添加注释,并使用图表或符号来创建图例。
2. 比例设置在CAD软件中,比例设置指的是将真实世界的尺寸映射到绘图中的尺寸。
这对于确保绘图的准确性非常重要。
以下是一些比例设置的建议:2.1 比例选择:在绘图之前,必须选择合适的比例。
比例可以根据绘图的具体要求来确定。
例如,在建筑设计中常用的比例有1:50或1:100,而在机械设计中常用的比例有1:10或1:20。
2.2 单位设置:CAD软件可以使用不同的单位进行绘图。
在比例设置中,确保选择合适的单位,如毫米、厘米或米。
这样可以确保绘图中的尺寸与实际世界的尺寸相匹配。
2.3 尺寸标注:在绘图中,尺寸标注是非常重要的。
使用布局快速打印带状分幅图

使用布局快速打印带状分幅图1、在带状地形图上做好适当大小的分幅图的图框,并让图框处于同一图层。
2、把所有图框提取出来,单独作为一个文件保存,以便后面快速布局。
3、打开刚才保存的图框文件,下面以一个分幅图为例进行布局。
4、右键点击布局(英文版为layout)选项卡,选择“页面设置”。
5、弹出的对话框即为常见的打印设置,在这里设置绘图仪的纸张大小,略大于分幅图的大小,保存打印机设置,然后设置好打印比例和其他选项,点击“确定”,退出。
6、此时布局中显示出所有分幅图的图框,为“图纸”状态,这时按照分幅图的大小画出一个矩形,并把矩形移动到图纸的适当位置,作为图形输出的图框。
7、使用mview创建视口。
输入mview,选择“P”,按照刚才图框的大小建立矩形视口。
8、建立新的UCS来旋转图形。
切换“图纸”为“模型”,输入UCS,选择“N”,接着选择“Z”,然后捕捉分幅图的矩形边的两个端点。
输入plan,选择“C”,回车。
这时分幅图的图框发生旋转。
9、使用缩放命令将指定的分幅图缩放为视口的大小(使用Z命令),然后切换为“图纸”状态。
此时布局就固定下来了。
在图纸空间加上需要的图号等等信息即可绘图输出。
10、要创建新的带状图布局视口,只需右键点击“布局”选项卡,选择“移动或复制”,然后在弹出的对话框中选择“建立新的副本”,点击“确定”,退出后即生成新的布局,但是此时图框已经建立好,只需在新的布局中切换至模型空间,然后再次使用UCS命令建立新的UCS,再使用PLAN,即可旋转新的图框,再用Z命令缩放后切换至图纸空间,则新的布局视口就固定下来了。
这样一直把所有分幅图的布局都确定下来。
11、打印。
运行“测绘程序集成软件”,选择“工程内业”→“批量带状图分幅”,在带有地形图的文件中选择所有分幅图的图框,软件自动保存所有分幅图。
切换至刚才已经做好布局的图框文件,需要打印哪一个分幅图就插入哪个分幅图。
然后使用plot命令输出即可。
利用CAD布局功能实现图件分幅

利用CAD布局功能实现图件分幅操作在我们平时制图、出图的过程中,经常会遇到由于图件超出标准图幅需进行分幅操作的问题,通过CAD的“布局”功能可轻松实现,下面就以下三个小问题做个简单的操作讲解,以供各位参考:一、如何使用布局功能进行分幅操作?二、带状图如何进行旋转分幅?三、布局出版的图件如何输出成模型?要实现以上操作,我们需要先熟悉几个快捷键,“mv (mview)、z(zoom)、*xp、UCS(User Coordinate System)、plan”。
mv:视口范围;z:视口缩放;*xp:与“z”共同使用,*表示视口缩放的倍数;UCS:用户坐标系统;plan:先自定义UCS,通过plan命令,将定义的UCS坐标调整为水平状态的坐标体系。
熟悉了以上命令之后,下面通过实例来进行演示。
一、如何使用布局功能进行分幅操作?1、我们打开一张CAD图件,首先估算欲划分的标准图幅,在模型空间里画好接图线(下面这张图长1020mm,宽200mm。
可以用4张A3的图框对其进行分幅出图)。
2、在左下方布局选项卡中右键单击“布局一”,选择“页面设置管理器”,弹出的对话框为常见的打印设置,设置好打印比例和其他选项,点击“确定”,退出。
3、左键单击“布局一”,出现以下画面:4、删除默认的视口,然后将标准图框粘贴进来;输入“mv”,建立视口(图件显示范围)。
5、选择视口范围(图件显示范围),新建“布局范围”图层,将视口边框移至该图层。
6、将右下角的“图纸或模型空间”点击切换为“模型”(左键双击视口内范围亦可);这时视口的边框变粗,呈可操作状态,输入“z”,“*xp”(按1:1显示则输入“1xp”)。
这时,图件显示为原模型图件比例。
7、在视口中利用“pan”命令将视口内图纸移至(或中轮移动)合适的位置,左键双击视口外部空白区域(或点击右下角“图纸或模型空间”按钮为“模型”状态),退出视口编辑状态。
CAD图纸布局与分层技巧指南

CAD图纸布局与分层技巧指南CAD(Computer-Aided Design)是一种通过计算机辅助的方法来进行设计和制图的技术。
在进行CAD图纸设计时,正确的布局和分层是非常关键的。
本文将提供一些CAD图纸布局和分层的技巧以帮助您更高效地使用AE软件。
首先,让我们讨论图纸布局。
图纸布局是指如何在绘图板上合理地安排图形元素。
一个好的图纸布局可以提高效率,减少错误。
下面是一些技巧来实现一个良好的图纸布局:1. 选择合适的纸张大小和方向:在选择纸张大小和方向时,要考虑到设计的要求和输出的需求。
一般来说,选择常用的标准纸张大小(如A4、A3等)会更方便。
2. 确定图纸比例:确定图纸比例时,要根据设计的要求和所需的详细程度来选择。
常见的图纸比例包括1:1、1:2、1:5等。
选择适当的比例可以使绘图更准确和清晰。
3. 使用图纸边界框和图纸标题块:图纸边界框用于界定图纸的范围,而图纸标题块用于包含与图纸相关的信息,如图纸名称、日期、比例等。
这些元素可以帮助标识和管理图纸。
接下来,让我们来讨论图纸的分层。
分层是指将CAD图纸中的元素按照不同的属性进行分组和管理。
一个有效的分层可以帮助提高设计的可维护性和清晰度。
以下是一些技巧来实现有效的图纸分层:1. 使用命名规范:定义一套命名规范来命名图层可以帮助您更好地管理和识别不同的图层。
例如,可以使用“WALLS”来表示墙面、使用“DOORS”来表示门等。
选择一个易于理解和记忆的命名规范可以避免混淆和错误。
2. 使用不同的颜色和线型:使用不同的颜色和线型可以更直观地区分各个图层。
可以根据不同的元素属性(如墙面、家具、电器等)来选择不同的颜色和线型。
3. 控制图层的显示和隐藏:CAD软件通常提供了控制图层显示和隐藏的功能。
根据需要,您可以选择显示或隐藏特定的图层。
这有助于在设计过程中集中精力于特定的元素。
4. 使用图层组和图层过滤器:图层组可以帮助您更好地组织和管理不同的图层。
CAD中怎么在布局里设置不同的比例出图

CAD中怎么在布局里设置不同的比例出图CAD中怎么在布局里设置不同的比例出图一、布局(图纸空间)与模型空间的比较模型选项卡可获取无限的图形区域。
在模型空间中,按1:1 的比例绘制,最后的打印比例交给布局来完成。
通过布局选项卡可访问虚拟图形表。
设置布局时,可以通知autocad 所用表的尺寸。
布局表示图形表。
此布局环境称为图纸空间。
如果模型有几种视图,则应当考虑利用图纸空间。
虽然图纸空间是为3d打印要求而设计的,但对2d布局也是有用的。
例如:如果想以不同比例显示模型的视图,图纸空间是不可缺少的。
图纸空间是一种用于打印的几种视图布局的特殊的工具。
它模拟一张用户的打印纸,而且要在其上安排视图。
用户借助浮动视口安排视图。
二、建立布局的步骤下边我们用一个实际的例子说明布局的几个关键点。
在图纸上绘图要先考虑一下比例和布局,而在cad中绘图没有必要先考虑比例和布局,只需在模型空间中按1:1的比例绘图,打印比例和如何布置图纸交由最后的布局设置完成。
在模型空间中绘好图之后就可以进行布局的设置了。
cad中有两个默认的布局,点击布局首先弹出一个页面设置的窗口,设置需要的打印机和纸张,打印比例设置为1:1,之后确定即自动生成一个视口,视口应单独设置一个图层以便以后打印时可以隐藏视口线。
插入标题栏。
用夹点编辑调整视口的大小,放到合适的位置,如下图。
但是我们发现图并不完整,这是由于还没有调整打印比例的原因。
建立视口时cad默认显示所有的对象最大化,下面开始调整比例。
用鼠标双击视口进入视口(也可用鼠标点击最下边的状态栏上的图纸/模型来切换)在命令行里键入z,回车,输入比例因子,此图的比例为1/4xp回车,然后可以用平移命令移动到合适的位置。
这里要注意,一定要在输入比例的后边加上xp 才是要打印的比例。
视口调整完之后,开始使用打印样式,编辑打印样式表。
一般用颜色来区分线的粗细和打印颜色,并不需要在图层中设置线的宽度,保存自己的打印样式表以备以后继续使用。
cad布局设置的使用教程

cad布局设置的使用教程
其实对于cad的布局空间,大家了解的比较少,所以今天就说一下设置之类的教程。
接下来就是店铺精心整理的一些关于cad布局设置的使用教程的相关资料,供你参考。
cad布局设置的使用教程
如图,图形与图框实例:
在布局中选择“页面设置管理器”:
打印范围:选择“窗口”
然后在图形中依次选择图框的左上角和右下角。
选择“布满图纸”和“居中打印”。
预览的效果如下图:
下一步,修改页边距。
选择“修改标准图纸尺寸”,“A4”,“修改”。
页边距根据需要修改:。
CAD中如何使用布局进行分幅打印

CAD中如何使用布局进行分幅打印1.确定分幅内框的大小根据出图比例尺,选择图款内框大小。
例如,A1标准图纸尺寸为841mm*594,考虑到打印页边距及图框占用空间,则可设置内框尺寸为700mm*500mm(具体根据需要设置)。
2.制作分幅内框区域根据出图比例尺,确定分幅内框的大小。
例如打印比例尺为1:2000,则分幅内框的尺寸对应为1400m*1000m。
将图形划分为若干分区,如下图所示。
(注意:尽量将内框的角点坐标设置为整百)3.新建布局在CAD中新建布局,按照出图要求,设置“打印设备”和“布局设置”,如下图所示:这时已经建立了一个打印布局。
按照本例中的出图要求(比例尺1:2000,出图区域为1000m*1400m),由下图可看出,打印视口并不是我们所需要的,所以接下来要调整视口的大小和位置。
4.调整视口大小和位置新建一个CAD文件(1.dwg),选择分幅框线,利用“带基点复制”命令,在“1.dwg”中选择“粘贴到原坐标”。
在“1.dwg”中选择“带基点复制”命令(基点可选择下边线的中点),然后在出图布局中粘贴(基点选择下边线的中点),得到如下图:接下来,调整默认视口的大小(可直接拖动角点),与所需视口完全重合。
如果在粘贴图框步骤中,图框边线某一边的边距太小,则可以在该步骤平移视口至最恰当位置。
5.选择视口内打印区域双击视口内区域,则视口的边线会变粗,并处于锁定状态。
而视口内的图形则处于活动状态。
首先,先记录下视口内打印区域的左下角和右上角坐标。
例如,本例中分幅11的坐标为(468480,2689300)、(469880,2690300)。
然后,在命令行输入“z”,点回车;再输入“w”,点回车。
在命令栏的“指定第一个角点”,输入左下角坐标:468480,2689300在命令栏的“指定对角点”,输入右下角坐标:469880,2690300现在,出图区域已经和视口区域完全重合了。
6.制作图框由于在布局中,坐标是相对图纸左下角的,所以不能直接在布局中添加图框。
在布局(图纸)空间按精确比例出图的方法

在布局(图纸)空间按比例出图的方法AutoCAD2000以后的版本,均有布局功能。
布局中的图纸空间,提供了模拟打印图纸、进行打印设置等新功能,使我们可能在模型空间中不考虑作图比例,而用原实物尺寸绘制图纸,当图纸绘制完成后,再在不同的布局中,设置不同的出图比例即可。
但在实际应用中,大多数的人还是没有充分的利用好这个功能,原因是许多设计参加的设计技巧没有完全掌握,笔者通过大量的实践,取得了一点体会,与大家分享。
1.在A4(横向)图中出图的设置1)创建新图层(目的是为了隐藏视口时用)创建名为layout的新图层,并将该图层置为当前层。
2)切换到布局单击AutoCAD绘图工作界面中的“布局1”标签,切换到布局,同时自动弹出“页面设置”对话框,如图1所示。
图13)设置打印设备在如图1所示的“打印设备”选项卡中,配置打印机。
在“名称”下拉列表框中,根据自己计算机Windows系统下安装的打印机选择所要应用的打印设备。
例如:我的计算机用HP LaserJet 1020激光打印机打印A4文件的,那么在“名称”下拉列表中就选择“HP LaserJet 1020”。
如图2所示:图24)设置打印图纸尺寸单击图1所示对话框中的“布局设置”标签,切换到“布局设置”选项卡中,在该选项卡中设置图纸尺寸等内容,如图3所示:图35)设置图纸边距这一点很重要,有时出图比例不符合要求,就是图纸边距没定义好。
具体作法:单击图1所示的“打印设置”标签,切换到“打印机配置”选项卡中,单击“特性”标签,弹出“打印机配置编辑器”对话框,如图4所示。
在“打印机配置编辑器”对话框中选择“设备和文档设置”选项卡,选择“用户定义图纸尺寸和校准”中选择“修改标准图纸尺寸(可打印区域)”选项。
在“修改标准图纸尺寸(Z)”下拉列表中选择“A4”,如图5所示。
图4图5设置好后,单击“修改”标签,进入“自定义图纸尺寸——可打印区域”选项卡中(如图6所示)。
图6按国家标准要求,将上、下、左分别设置为5mm,右设置为25mm;设置好后,单击“下一步”,进入“自定义图纸尺寸——文件名”选项卡中,这时在PMP文件名(F)下方,会出现一个缺省的文件名,单击“下一步”,进入“自定义图纸尺寸——完成”选项卡中,单击“完成”即完成了出图打印区域的设置。
cad布局分幅出图教程

cad布局分幅出图教程
我们知道CAD中打印有时候只打印部分的画就需要分幅出图了,下面店铺告诉大家cad布局分幅出图教程,一起来学习吧。
cad布局分幅出图教程:
一.安装批量打印软件Batchplot,可以在网上找到。
二.安装后cad文件菜单下就会出现批量打印字样。
三.然后点击批量打印,弹出对话框,点击打印设置弹出页面设置管理器窗口。
四.选择一个布局,点击修改,弹出平时的打印对话框,设置打印机、纸张大小和打印样式,设置好后,此时不用选择图纸直接确定。
又返回到页面设置管理器窗口,选择关闭。
五.设置打印比例,此时可以看到设置好的打印机配置,下一步就是选择图纸打印了。
我们绘图时图框一般是同一个图层或者是同一个块,可以在图框形式里选择,下面点击“从图中指定图块或图层”,选择要图框。
其余设置默认即可。
六.最后点击“选择要处理的图纸”,选择后可以进行预览,无误后就可以点击确定进行打印了。
利用CAD布局功能实现图件分幅

利用CAD布局功能实现图件分幅操作在我们平时制图、出图的过程中,经常会遇到由于图件超出标准图幅需进行分幅操作的问题,通过CAD的“布局”功能可轻松实现,下面就以下三个小问题做个简单的操作讲解,以供各位参考:一、如何使用布局功能进行分幅操作?二、带状图如何进行旋转分幅?三、布局出版的图件如何输出成模型?要实现以上操作,我们需要先熟悉几个快捷键,“mv(mview)、z (zoom)、*xp、UCS(User Coordinate System)、plan”。
mv:视口范围;z:视口缩放;*xp:与“z”共同使用,*表示视口缩放的倍数;UCS:用户坐标系统;plan:先自定义UCS,通过plan命令,将定义的UCS坐标调整为水平状态的坐标体系。
熟悉了以上命令之后,下面通过实例来进行演示。
一、如何使用布局功能进行分幅操作?1、我们打开一张CAD图件,首先估算欲划分的标准图幅,在模型空间里画好接图线(下面这张图长1020mm,宽200mm。
可以用4张A3的图框对其进行分幅出图)。
2、在左下方布局选项卡中右键单击“布局一”,选择“页面设置管理器”,弹出的对话框为常见的打印设置,设置好打印比例和其他选项,点击“确定”,退出。
3、左键单击“布局一”,出现以下画面:4、删除默认的视口,然后将标准图框粘贴进来;输入“mv”,建立视口(图件显示范围)。
5、选择视口范围(图件显示范围),新建“布局范围”图层,将视口边框移至该图层。
6、将右下角的“图纸或模型空间”点击切换为“模型”(左键双击视口内范围亦可);这时视口的边框变粗,呈可操作状态,输入“z”,“*xp”(按1:1显示则输入“1xp”)。
这时,图件显示为原模型图件比例。
7、在视口中利用“pan”命令将视口内图纸移至(或中轮移动)合适的位置,左键双击视口外部空白区域(或点击右下角“图纸或模型空间”按钮为“模型”状态),退出视口编辑状态。
8、复制第一个布局,用同样方法进行第二个布局的操作;在操作至最后一幅时,我们可以将制作好的图例和图签复制到相应位置(或直接编辑),其它操作步骤不变。
cad如何用布局画图

CAD如何用布局画图1. 什么是CADCAD(计算机辅助设计)是一种利用计算机技术来辅助进行设计和绘图的工具。
它可以帮助工程师和设计师更高效地进行设计和布局,减少人力和时间成本,并提高设计质量。
2. 布局的重要性在CAD中,布局是设计的关键环节之一。
良好的布局能够使设计更加合理和美观,提高效率和可读性。
而不合理的布局可能会引发设计上的问题,影响项目进度和成本。
3. 布局的基本原则3.1 对称布局对称布局是指在设计中使用对称和平衡的元素来创造一种整体感。
这种布局常用于建筑平面图和家具设计中。
在CAD中,可以通过使用对称线和对称工具来实现对称布局。
3.2 重复布局重复布局是指通过重复使用相同的元素来创造一种视觉统一和连贯性。
这种布局常用于图形设计和工业设计中。
在CAD中,可以使用复制和镜像命令来实现重复布局。
层次布局是指通过分层和分组来组织设计元素,使其具有一定的结构和层次感。
这种布局常用于UI设计和地图设计中。
在CAD中,可以使用图层和组命令来实现层次布局。
3.4 比例布局比例布局是指通过合理地控制元素的大小和间距来创造一种良好的比例关系。
这种布局常用于室内设计和景观设计中。
在CAD中,可以使用缩放和定位命令来实现比例布局。
4. CAD布局实践4.1 创建布局在CAD软件中,通常可以通过选择布局工具或者使用命令来创建布局。
在创建布局时,需要指定布局的尺寸、比例和方向等参数。
之后,可以在布局中添加图纸和视图。
4.2 添加图纸和视图在CAD布局中,可以通过选择图纸工具或者使用命令来添加图纸。
在添加图纸时,可以指定图纸的大小、标题和比例等属性。
之后,可以在图纸中添加视图,如平面视图、立面视图等。
在布局中,可以通过选择和移动元素来调整布局的结构和位置。
可以使用CAD软件提供的布局工具来对布局进行对称、重复、层次和比例调整。
也可以使用编辑命令来对元素进行精确的调整。
4.4 导出布局在完成布局后,可以将其导出为图像或者打印成纸质图纸。
CAD布局出图用法

布局到底为我们解决什么呢?一、布局是什么布局像对一张画进行裱装,像对一个展品加配标签,像选择取景框来观察事物布局是把实物和图纸联系起来的桥梁,通过这种过渡,更加充分地表现实物的可读性二、与模型空间相比,它为我们创造了什么1、放置图框和标题栏,像镜框一样,容纳任何大小的实际物体,使之主次分开,实物和说明分开2、书写文字和进行标注,布局幅面的确定,使字体的大小得以确定,给设置字体和标注样式带来特别的便利3、模型空间清晰简洁而有利取图,把各种表述放在布局上,使物体本身表现十分简洁,而对物体的表述又做到了十分详尽4、图纸的科学存放,一个模型生成多幅图纸,图幅方向大小任选,从而克服了模型空间保存图纸的许多缺憾5、独立的打印设置,模型空间的打印设置,把所有的图纸都限制在一个设置上,布局为我们实现了各种图幅,各种方向的独立设置6、减少重复,模型空间反映局部放大需要复制多个图,布局通过一张图可以反映多种形式7、避免错误,模式空间放大缩小,尺寸会发生变化,布局中反映的尺寸,与模型视图的实际尺寸保持一致8、展示不同内容,一个布局,通过锁定不同的图层,可以有重点地反映多个不同的内容,模型空间则不能使其同时存在9、展示不同侧面,通过坐标系的改变,可以在一个布局上多方位地观测模型,在模型空间要达到这一点会很有麻烦10、减少占用空间,与模型空间绘图相比,要达到同样的目的,使用布局可以大大节省空间三、如何实现CAD的布局?1、建一个自己的模块一个完整的模块包括图层、线型、标注、字体、图块等,布局也一起设置在这个模块中,使经常用的东西保存在一起2、布局中包括什么常用的布局是一套符合国家标准的图框,打印机不能输出的图幅,设置以后,通过选择窗口可以改变比例输出字串3、怎样把图框装入布局在模型中准备标准图框/建立新布局/删除该布局视口/剪切模型中的标准图框/向布局中粘贴/选择多边形视口/延图框内缘确定视口框线4、绘制新图的准备从设计中心中找出自己的模块/从布局中托出选定的图框/从图层、线型、标注、块等选择需要的内容托入到新图中/开始绘图/这样减少每次绘图准备上的重复四、布局的编辑特点a、布局中有一个切换钮控制布局的编辑,在模型视图下所编辑的内容同时也修改了模型视图,在图纸视图下所编辑的内容只在布局中看到b、一旦再立新的视口,前一个视口的图形即转为布局的图纸视图,上述转换仅在新建视口和模型视口间转换c、调整模型视图和图纸视图时,布局的相关内容会与调整的图型实现自动追踪,从而使模型视图和图纸视图始终保持一致总结a、使用布局,是绘图方式的一个升华,是由直观构图向科学构图的一次质变b、简单的单张图纸,可以将标准图框罩在模型视图上,并在模型示图中进行标注,这也利于图纸的交换和理解c、任何情况下,使用布局做图,其优势都超过在模型空间做图初始方式。
使用布局进行图纸分幅

使用布局进行图纸分幅设置
1、打开CAD软件,在上方工具栏空白处右键单击,在ACAD中“视口”前画上“√”号;
然后出现视口工具栏如下:
2、打开原图,首先估算欲划分的标准图幅,在模型空间里画好接图线;
3、在左下方布局选项卡中左键单击“布局一”,然后右键单击“布局一”,选择“页面设置管理器(G)…”;
出现“页面设置管理器”对话框:
左键单击“新建(N)…”,
页面设置名随意输入(建议输入标准图幅号);点击“确定(O)”;然后同正常出图一样进行页面设置;
左键单击“确定”,然后将新建的页面设置“置为当前(S)”;
4、在“布局一”中删除默认的视口,然后将标准图框粘贴进来;
5、点击工具栏中的“单个视口”按钮,
在布局一中插入一个视口;
在视口内左键双击,激活视口,在视口工具栏比例选项中输入“1”,然后回车;
在视口中利用“pan”命令将视口内图纸移至合适的位置,退出“pan”命令,左键双击视口外部空白区域,退出视口编辑状态;
6、用同样的方法进行其他分幅布局的设置,或者在左下方布局选项卡“布局一”上右键复制“布局一”,然后修
改成其他分幅布局。
7、左键单击视口边线上,然后右键-“特性(S)”,在“显示锁定”中改为“是”;
8、新建一个图层,建议命名为“隐藏视口”;然后选中视口边线,将其移至“隐藏视口”图层(先选中视口边线,然后点击工具栏图层选项,选择“隐藏视口”图层即可);
然后将“隐藏视口”图层关闭显示(将“隐藏视口”前面的灯泡点暗即可),布局完成。
CAD中的图纸布局和排版技巧

CAD中的图纸布局和排版技巧CAD软件是现代设计领域中广泛使用的工具之一。
在CAD中,图纸布局和排版是非常重要的步骤,它们决定了最终的设计成果和可读性。
本文将介绍一些关于CAD中图纸布局和排版的技巧,帮助您提高设计效果。
1. 使用合适的比例尺在CAD中,比例尺是非常重要的。
它决定了图纸的尺寸和元素的大小。
当选择比例尺时,要考虑设计的细节和可读性。
如果设计较为复杂,可以选择较小的比例尺,以便在有限的空间中显示更多的细节。
然而,如果设计需要更清晰可读,可以选择较大的比例尺。
2. 合理使用空白区域空白区域是指图纸上没有任何元素的区域。
合理使用空白区域可以提高设计的整体美感和可读性。
在图纸布局中,给予足够的空白区域,可以让设计更加清晰明了。
同时,还可以利用空白区域来分隔不同的设计元素,使其更具有层次感。
3. 确定主题和焦点在图纸布局中,确定一个主题和焦点是非常重要的。
主题是设计的核心,可以是一个突出的元素或一个关键的设计概念。
焦点则是设计的重点所在,可以是一个最重要的设计元素或一个引人注目的区域。
通过确定主题和焦点,可以让设计更加有针对性和有吸引力。
4. 合理选择字体和字号在CAD图纸中,选择合适的字体和字号是非常重要的。
字体应该具有良好的可读性和美感。
一般来说,建议选择清晰简洁的字体,避免使用过于花俏的字体。
字号应根据图纸的尺寸和比例进行选择,以确保字体大小适宜,不过大也不过小。
5. 选择合适的线型和线宽在CAD图纸中,线型和线宽是用来表示不同设计元素的。
合理选择线型和线宽可以使设计更加清晰明了。
一般来说,用较粗的线宽表示主要元素,用较细的线宽表示次要元素。
同时,也可以根据设计需要选择特定的线型,如虚线、直线等。
6. 合理分组和标注设计元素在CAD图纸中,分组和标注设计元素是非常重要的。
分组可以将相关的设计元素放在一起,使其更易于管理和编辑。
标注可以为设计元素提供必要的说明和解释。
合理分组和标注设计元素可以提高设计的整体逻辑性和可读性。
建筑平面图CAD设计中的图幅与清单设置

建筑平面图CAD设计中的图幅与清单设置在建筑设计中,CAD软件被广泛应用于平面图的制作。
为了提高工作效率和图纸的规范化,正确设置图幅与清单是非常重要的。
本文将介绍建筑平面图CAD设计中的图幅与清单设置的一些技巧和注意事项。
首先,我们来讨论图幅的设置。
图幅是指平面图在纸张上的大小和比例。
在CAD软件中,可以通过设置页面布局、纸张大小和缩放比例来进行图幅的设置。
一般来说,A4纸是最常用的纸张大小。
为了保证图纸的清晰度和可读性,建议选择较大的纸张大小,如A3或更大。
在设置页面布局时,可根据需要选择横向或纵向布局,并设置页边距。
此外,还要注意选择合适的缩放比例,以确保图纸在打印时不会过大或过小。
其次,我们来讨论清单的设置。
清单是指建筑平面图中需要列出的详细项目、尺寸、材料等信息。
在CAD软件中,可以通过添加文本框、表格或其他图形对象来创建清单。
首先,需要确定清单的位置和大小,一般位于图纸的边缘或底部。
在添加文本框时,可以设置文本的字体、大小和样式,以及文本框的边框和背景颜色。
对于较大的清单,可以使用表格来整理数据,方便查阅和编辑。
在设置表格时,可以选择合适的行高和列宽,并设置表格的边框和背景颜色。
除了图幅和清单的设置,还有一些其他的技巧和注意事项。
首先,要保持图纸的整洁和规范,避免出现重叠和混乱的情况。
可以通过合理布局和使用图层管理工具来实现。
其次,要注意图纸的标注和尺寸的准确性。
可以使用CAD软件提供的标注工具和尺寸工具来进行标注和尺寸的设置。
此外,还要注意选择合适的线型和线宽,以及使用颜色和填充来区分不同的图形对象和材料。
在进行建筑平面图CAD设计时,图幅和清单的设置是非常重要的环节。
正确设置图幅和清单可以提高工作效率和图纸的规范化,方便查阅和协作。
通过合理设置页面布局、选择合适的纸张大小和缩放比例,以及添加文本框、表格和其他图形对象,可以创建出清晰、整洁且规范的建筑平面图。
同时,还应注意标注和尺寸的准确性,以及选择合适的线型和线宽来区分不同的图形对象和材料。
CAD中的布局和绘图范例的设置和应用

CAD中的布局和绘图范例的设置和应用在CAD软件中,布局(layout)是指模拟纸张的画布,用于绘制和排列绘图实体。
布局的设置和应用对于绘图过程中的效率和准确性至关重要。
本文将介绍CAD中布局和绘图范例的设置和应用的一些技巧和注意事项。
首先,打开CAD软件后,我们需要创建一个新的布局。
在CAD的界面中,可以通过点击"布局"或者"命令"来进入布局编辑界面。
在布局编辑界面中,我们可以设置布局的大小、比例尺和图纸方向等属性。
设置布局的大小时,可以根据实际需要选择合适的尺寸,常见的有A4、A3和A2等纸张大小。
在设置比例尺时,可以根据绘图的需要选择合适的比例尺,如1:50或1:100等。
图纸方向可以选择横向或纵向,根据具体项目的要求来确定。
设置好布局的属性后,我们可以开始绘图。
在绘图之前,可以先在布局中设置一些辅助线和标注。
通过使用CAD软件提供的直线、多段线等工具,可以绘制辅助线来辅助绘图。
同时,可以使用文本工具来添加标注,如图纸名称、比例尺等信息。
在绘图过程中,我们需要注意一些技巧。
首先,可以使用CAD软件提供的图层功能来管理不同的绘图元素。
通过将不同的绘图元素分离到不同的图层中,可以方便地编辑和管理绘图。
其次,可以使用CAD软件提供的对齐和跟踪功能来保证绘图的准确性。
对齐功能可以帮助我们将绘图元素对齐到指定的位置,而跟踪功能可以帮助我们在绘制过程中自动捕捉到已有的绘图元素上的特定点。
另外,CAD软件中还有一些常用的绘图命令和工具,如镜像、旋转、缩放等。
这些命令和工具可以帮助我们快速地完成绘图任务。
例如,通过使用镜像命令,可以将绘图元素沿指定的轴线进行镜像,来达到图形对称的效果。
通过旋转命令,可以将绘图元素按照指定的角度进行旋转。
通过缩放命令,可以将绘图元素按照指定的比例进行缩放。
在绘图完成后,我们可以进行打印或导出图纸。
通过CAD软件提供的打印功能,我们可以将绘图直接输出到打印机上,以获取实际纸质版的绘图。
CAD中图纸布置与图幅设置的技巧

CAD中图纸布置与图幅设置的技巧在使用CAD软件进行图纸设计时,图纸布置与图幅设置是非常重要的一步。
它们决定了最终成品的呈现方式以及打印输出的效果,因此正确的操作非常关键。
本文将介绍一些CAD中图纸布置与图幅设置的技巧,帮助读者更好地应用CAD软件。
首先,我们需要正确布置图纸。
在CAD软件中,布置图纸可以通过创建布局空间来实现。
布局空间是用来定义图纸的显示和输出方式的,我们可以在其中添加视口以控制图纸的形式和大小。
要创建布局空间,可以通过选择“格式”菜单中的“图纸布置管理器”选项来打开图纸布置管理器对话框。
在对话框中,点击“新建布局”按钮,然后选择合适的图纸尺寸和比例,点击“确定”即可创建一个新的布局空间。
接下来,我们需要设置视口来控制图纸的显示方式。
在布局空间中,点击“视口”工具栏上的“加入视口”按钮,然后在图纸上绘制一个矩形区域,即可创建一个视口。
可以通过调整视口的大小和位置来控制图纸的显示方式,例如将一个视口分成多个窗口来显示不同的图纸内容。
在视口中,我们还可以进一步设置视口的属性。
可以通过右键点击视口,选择“属性”来打开视口属性对话框。
在对话框中,可以设置视口的图纸比例、显示比例、显示方式等。
这些设置可以根据实际需要进行调整,以满足设计要求。
除了图纸布置,图幅设置也是非常重要的。
图幅设置是指选择合适的图纸尺寸和打印比例,以确保输出的图纸能够满足实际需求并保持良好的可读性。
在CAD软件中,可以通过选择“打印”或“打印设置”选项来打开打印设置对话框。
在对话框中,可以选择打印机、纸张尺寸、打印比例等参数。
一般来说,图纸的打印比例应该根据实际需求进行选择,使得图纸在打印输出时能够保持合适的比例和尺寸。
在选择纸张尺寸时,可以根据图纸的大小和内容来决定。
如果图纸比较大,可以选择较大的纸张尺寸,如A3或A2;如果图纸比较小,可以选择较小的纸张尺寸,如A4或A5。
同时,还可以根据打印机的能力和效果要求来选择合适的纸张尺寸。
CAD如何用布局画图及出图?CAD布局是什么?

CAD如何用布局画图及出图?CAD布局是什么?1、在模型空间里做好A3的1:1的图框。
2、新建布局,右击页面设置管理器,弹出对话框,选择一项点击修改,弹出打印对话框,设置好打印机,纸张和打印比例,注意打印比例是1:1哦。
之后确定,你所看到的布局空间的白色部分就是一张1:1的A3纸。
3、双击布局空间白色部分中间的正方形里面,这样就在布局中进入了模型空间,在双击中键就可看到模型空间里所有的图,找到1:1的A3图框,选中,再使用CTRL+C,之后光标移动到布局里视口之外双击,就进入了布局空间,之后CTRL+V将A3图框放到布局里白色部分。
4、画方形或多边形总之是要在图框里面显示图纸的部分,之后和删除原先图纸上的视口框,找到视口工具条,将所做的方形转为视口,在视口里双击,就可以进入模型空间,在视口工具条上选择那种比例,最后打印是1:1,但是图纸上的内容就是你在视口工具条上所选择的比例。
其他的比冽要打在同一张纸张上,你可以在布局里多建两个视口啊,布局为我们解决什么一,布局是什么布局像对一张画进行裱装,像对一个展品加配标签,像选择取景框来观察事物布局是把实物和图纸联系起来的桥梁,通过这种过渡,更加充分地表现实物的可读性二,与模型空间相比,它为我们创造了什么1,放置图框和标题栏,像镜框一样,容纳任何大小的实际物体,使之主次分开,实物和说明分开2,书写文字和进行标注,布局幅面的确定,使字体的大小得以确定,给设置字体和标注样式带来特别的便利3,模型空间清晰简洁而有利取图,把各种表述放在布局上,使物体本身表现十分简洁,而对物体的表述又做到了十分详尽4,图纸的科学存放,一个模型生成多幅图纸,图幅方向大小任选,从而克服了模型空间保存图纸的许多缺憾5,独立的打印设置,模型空间的打印设置,把所有的图纸都限制在一个设置上,布局为我们实现了各种图幅,各种方向的独立设置6,减少重复,模型空间反映局部放大需要复制多个图,布局通过一张图可以反映多种形式字串77,避免错误,模式空间放大缩小,尺寸会发生变化,布局中反映的尺寸,与模型视图的实际尺寸保持一致8,展示不同内容,一个布局,通过锁定不同的图层,可以有重点地反映多个不同的内容,模型空间则不能使其同时存在9,展示不同侧面,通过坐标系的改变,可以在一个布局上多方位地观测模型,在模型空间要达到这一点会很有麻烦10,减少占用空间,与模型空间绘图相比,要达到同样的目的,使用布局可以大大节省空间三,如何实现1,建一个自己的模块一个完整的模块包括图层、线型、标注、字体、图块等,布局也一起设置在这个模块中,使经常用的东西保存在一起2,布局中包括什么常用的布局是一套符合国家标准的图框,打印机不能输出的图幅,设置以后,通过选择窗口可以改变比例输出字串43,怎样把图框装入布局在模型中准备标准图框??建立新布局??删除该布局视口??剪切模型中的标准图框??向布局中粘贴??选择多边形视口??延图框内缘确定视口框线4,绘制新图的准备从设计中心中找出自己的模块??从布局中托出选定的图框??从图层、线型、标注、块等选择需要的内容托入到新图中??开始绘图??这样减少每次绘图准备上的重复四,布局的编辑特点a,布局中有一个切换钮控制布局的编辑,在模型视图下所编辑的内容同时也修改了模型视图,在图纸视图下所编辑的内容只在布局中看到b,一旦再立新的视口,前一个视口的图形即转为布局的图纸视图,上述转换仅在新建视口和模型视口间转换c,调整模型视图和图纸视图时,布局的相关内容会与调整的图型实现自动追踪,从而使模型视图和图纸视图始终保持一致字串4总结a,使用布局,是绘图方式的一个升华,是由直观构图向科学构图的一次质变b,简单的单张图纸,可以将标准图框罩在模型视图上,并在模型示图中进行标注,这也利于图纸的交换和理解c,任何情况下,使用布局做图,其优势都超过在模型空间做图初始方式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
使用使用布局布局布局进行图纸分幅进行图纸分幅进行图纸分幅设置设置
1、打开CAD 软件,在上方工具栏空白处右键单击,在ACAD 中“视口”前画上“√”号;
然后出现视口工具栏如下:
2、打开原图,首先估算欲划分的标准图幅,在模型空间里画好接图线;
3、在左下方布局选项卡中左键单击“布局一”,然后右键单击“布局一”,选择“页面设置管理器(G )…”;
出现“页面设置管理器”对话框:
左键单击“新建(N)…”,
页面设置名随意输入(建议输入标准图幅号);点击“确定(O)”;然后同正常出图一样进行页面设置;
左键单击“确定”,然后将新建的页面设置“置为当前(S)”;
4、在“布局一”中删除默认的视口,然后将标准图框粘贴进来;
5、点击工具栏中的“单个视口”按钮,
在布局一中插入一个视口;
在视口内左键双击,激活视口,在视口工具栏比例选项中输入“1”,然后回车;
在视口中利用“pan”命令将视口内图纸移至合适的位置,退出“pan”命令,左键双击视口外部空白区域,退出视口编辑状态;
6、用同样的方法进行其他分幅布局的设置,或者在左下方布局选项卡“布局一”上右键复制“布局一”,然后修
改成其他分幅布局。
7、左键单击视口边线上,然后右键-“特性(S)”,在“显示锁定”中改为“是”;
8、新建一个图层,建议命名为“隐藏视口”;然后选中视口边线,将其移至“隐藏视口”图层(先选中视口边线,然后点击工具栏图层选项,选择“隐藏视口”图层即可);
然后将“隐藏视口”图层关闭显示(将“隐藏视口”前面的灯泡点暗即可),布局完成。
