AutoCAD试卷讲解学习
CAD中级绘图员试题说明解读

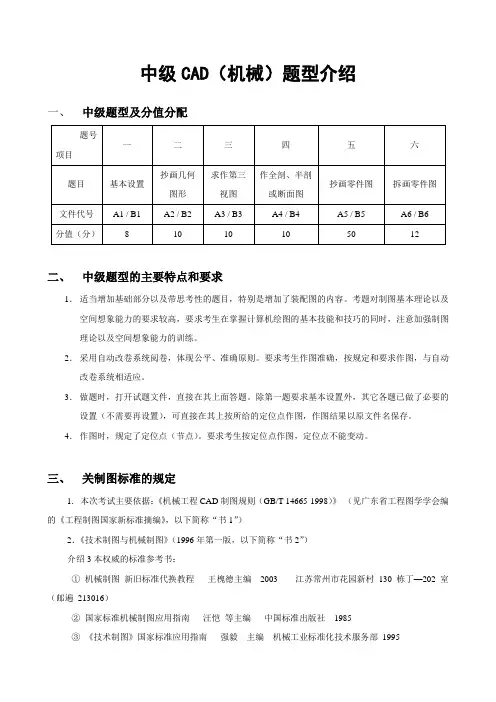

中级CAD(机械)题型介绍一、中级题型及分值分配二、中级题型的主要特点和要求1.适当增加基础部分以及带思考性的题目,特别是增加了装配图的内容。
考题对制图基本理论以及空间想象能力的要求较高,要求考生在掌握计算机绘图的基本技能和技巧的同时,注意加强制图理论以及空间想象能力的训练。
2.采用自动改卷系统阅卷,体现公平、准确原则。
要求考生作图准确,按规定和要求作图,与自动改卷系统相适应。
3.做题时,打开试题文件,直接在其上面答题。
除第一题要求基本设置外,其它各题已做了必要的设置(不需要再设置),可直接在其上按所给的定位点作图,作图结果以原文件名保存。
4.作图时,规定了定位点(节点)。
要求考生按定位点作图,定位点不能变动。
三、关制图标准的规定1.本次考试主要依据:《机械工程CAD制图规则(GB/T 14665-1998)》(见广东省工程图学学会编的《工程制图国家新标准摘编》,以下简称“书1”)2.《技术制图与机械制图》(1996年第一版,以下简称“书2”)介绍3本权威的标准参考书:①机械制图新旧标准代换教程王槐德主编2003 江苏常州市花园新村130栋丁—202室(邮遍213016)②国家标准机械制图应用指南汪恺等主编中国标准出版社1985③《技术制图》国家标准应用指南强毅主编机械工业标准化技术服务部1995四、中级题型的设置要求等说明1、图幅:A3横装2、单位:公制3、关于图线的规定图线线宽按标准规定共有5组,优先采用第4组(书1,p93),即:粗实线0.7mm细实线0.35mm (含点画线、双点画线、虚线、波浪线、尺寸标注和文字)实际上工程图纸以及课本多采用第5组,即:粗实线0.5mm细实线0.25mm标准又规定:粗线、中粗线和细线的宽度比率为4∶2∶1(书1P9)。
有老师认为我们没有中粗线,所以要取4∶1。
经过多方面证实,应该取2∶1 。
本次考试,可由考生自行决定选用第4组或者第5组。
据此,点画线及虚线长画的长度见下图。
AUTOCAD竞赛试题讲课讲稿

arise出现arosearisen10、按要求绘制几何图形
hold拿住heldheld
sew缝合sewedsewn / sewedbeat击打beatbeaten11、按要求绘制几何图形
melt融化meltedmelted /moltencatch捕捉caughtcaught12、按要求绘制几何图形
lead引导ledled
6、按要求绘制几何图形
run跑ranrun
sweep打扫sweptswept
hold拿住heldheld
know知道knewknown7、按要求绘制几何图形
spoil破坏spoilt / spoiledspoilt / spoiled
saw锯sawedsawed / sawn8、按要求绘制几何图形
bend使弯曲bentbent
AUTOCAD竞赛试题
竞赛注意事项::
。
所有图形均以该题题号为文件名保存为可编辑的dwg格式,集中保存在以自己姓名命名的文件夹下。
1、按要求绘制几何图形
2、按要求绘制几何图形
3、按要求绘制几何图形
4、按要求绘制几何图形
sell卖soldsold
5、按要求绘制几何图形
throw投/扔threwthrown
高级AUTOCAD试题培训含答案

39. 下面选项中属于可以打断的图形是(D)。 A.直线 B.圆弧 C.构造线 D.都正确 40. 当光标停留在图纸编号或图纸标题上时将出现超级链接的 图标,此时若按住(D)键并单击该图标,即可直接打开相应的 图形文件。 A.“Ctrl+ 1” B.“Shift+ 1” C.“Shift” D.“Ctrl” 41. 下列关于外部参照,说法不正确的一项是(C)。 A.将图形作为外部参照附着时,会将该参照图形链接到当前图 形。 B.打开或重载外部参照时,对参照图形所做的任何修改都将显示 在当前图形中。 C.附着到当前图形的外部参照中的对象仅包括实体空间对象。 D.可以在模型空间或图纸空间中将外部参照插入到当前图形中。 42. 【材质编辑器】卷展面板中常用的选项配置中,主要用于给 材质指定颜色,存在于真实样板和真实金属样板中的是(A)。 A.漫射
B.镜面 C.环境光 D.反光度 43. 下列属于 AutoCAD 工作空间的是(C)。 A.模型空间 B.图纸空间 C.模拟空间 D.布局空间 44. 在 AutoCAD 2009 中,打开【选择样板】对话框的快捷键是 (D)。 A.CTRL+A B.CTRL+O C.CTRL+B D.CTRL+N 45. 在 AutoCAD 2009 中,实现字段的插入操作方法有(C)种。 A.2 B.3 C.4 D.5 46. 在夹点缩放法中,移动鼠标至圆的任意一个象限点处并单 击,此时该夹点的小方框变为(A)。 A.红色
C.图纸集 D.图表 7. 若要更改选定对象的线型比例,双击该线型或按(D)快捷键 可打开【特性】面板。 A.Ctrl+0 B.Ctrl+N C.Ctrl+2 D.Ctrl+1 8. 在 AutoCAD 2009 中,打开极轴追踪的组合键是(A)。 A.CTRL+B B.CTRL+ALT+B C.SHIFT+B D.ALT+B 9. 当用户在创建新的图形文件时,系统将自动生成一个默认图 层,且图层名为(B)。 A.默认图层 B.0 C.新建图层 1 D.新建图层 10. AutoCAD 文件名的默认扩展名为(A)。 A.*.dwg B.*.dws
autoCAD考试题及答案详解

一、填空(60分)1、 viewres的作用:______显示图形精度_________________________________。
2、 Ctrl+Z用于:_____________,画直线时取消一小步可输入______,右任何的操作过程中,想终止的话,可以按_____键。
3、平面绘图时,我们可以通过相对直角坐标和相对极坐标来控制线段的起始点,格式分别为 _______和_________。
4、控制打开文件时是否以对话框的形式显示的系统变量是:_______________。
5、自动存盘时间确定的系统变量是:___________,以_______为时间单位。
6、控制填充是否能显示的系统变量是:_________________。
7、 AutoCAD文件扩展名为___________,模板文件扩展名为______________。
8、 A4图纸的大小是:________________A3图纸的大小是:_________________。
9、在文字的输入时,以下符号怎样输入:Φ_________±_________°_________10、1英寸=_________毫米,1英尺=__________厘米。
11、开式的多段线分解(炸开)后,可以通过输入________进行连接为一整体。
12、线型长短可以通过调节’对象特性'中的_____________进行控制。
13、面积查询时,A为___________S为_______________。
14、在阵列操作过程中,R为_____________,P为_______________.15、在标注时,尺寸公差标注的公式为___________________________________。
16、图层操作中,所有图层均可关闭,__________图层无法冻结。
17、DT为________________MT为___________________。
AutoCAD2002试题汇编操作详解第五单元精确绘图.

AutoCAD试题操作详解李笔森第五单元精确绘图(机械类5.1~5.20第五单元精确绘图(机械类5.1~5.20 5.1第一题5.2第二题5.3第三题5.4第四题5.5第五题5.6第六题5.7第七题5.8第八题5.9第九题5.10第十题5.11第十一题5.12第十二题5.13第十三题5.14第十四题5.15第十五题5.16第十六题5.17第十七题5.18第十八题5.19第十九题5.20第二十题第五单元精确绘图(机械类5.1~5.20精确绘图的一般操作步骤:1.设置绘图环境(1设置图形界限格式/图形界限/[按所需要绘制的图形大小给定一个适当的图纸尺寸]。
(2设置图层格式/图层/新建/[根据要求对图层进行重新命名,改变颜色,改变线型等]。
(3设置栅格距离①打开栅格开关单击窗口底部状态栏上的栅格按钮,使其呈凹陷状态。
②全部显示视图视图/缩放/全部。
③设置栅格距离右键单击状态栏上的“栅格”标签/设置/捕捉和栅格/[栅格X轴间距:10;栅格Y轴间距:10]/确定。
2.开始作图:(1绘制作图基准线先绘出图形的中心线、特征位置线,以作为绘图的起始线。
(2绘制已知线段将根据已知尺寸和基准位置就能直接作出的线段最先绘制出来。
(3绘制中间线段将根据相邻一端的线段以及已知的尺寸和几何条件才能作出的线段作出来。
(4绘制连接线段最后用连接线段将相邻的线段连接起来。
注意:①对于特殊点(如端点、交点、圆心等的捕捉,可使用Shift+右键或者Ctrl+右键命令来捕捉。
②作图时,应随时注意命令提示行,根据提示决定下一步操作,以提高绘图效率和减少误操作。
③作图过程中,要善于利用辅助线来求作未知线段和简化作图过程。
④为了叙述上的方便,本试题操作步骤主要根据菜单命令来讲解,实际作图时可以使用快捷菜单和利用工具栏图标来作图,以提高作图效率。
⑤各试题的操作步骤和作图方法仅供参考。
实际上,作图方法多种多样,操作灵活,应细心体会,灵活运用,切记死记硬背。
AutoCAD2002试题汇编中级考证做题方法精解

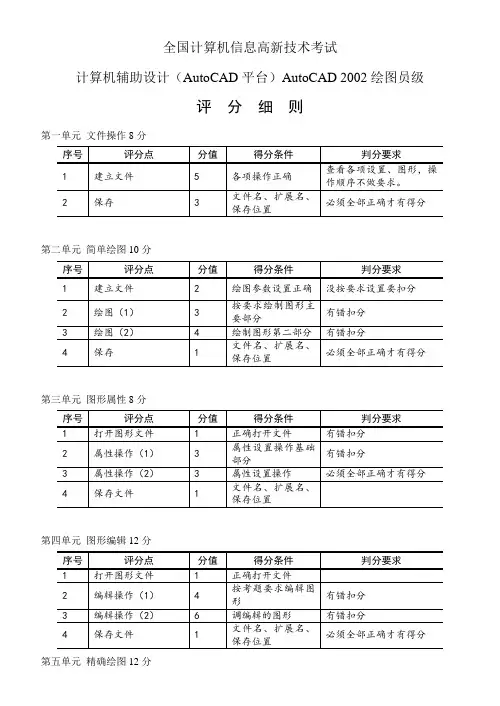

全国计算机信息高新技术考试计算机辅助设计(AutoCAD平台)AutoCAD 2002绘图员级评分细则第一单元文件操作8分第二单元简单绘图10分第三单元图形属性8分第四单元图形编辑12分第六单元尺寸标注12分第七单元三维绘图20分第八单元综合绘图20分1——10考题11——20考题第一单元文件操作本单元知识及操作要领:1、运行AUTO CAD软件,就是双击AUTO CAD图标,进入AUTO CAD平面绘图界面。
此时,AUTO CAD将新文件取名为“Drawing.dwg”。
其中,“Drawing”是“文件名”,“.dwg”是“文件类型后缀”。
本单元1-15题要求将文件存储为“样板文件”,其操作顺序为:[文件]——[另存为]——(文件类型.DWT)——(文件保存路径)——(文件名)本单元16-20题要求将文件存储为“绘图文件”,其操作顺序为:[文件]——[另存为]——(文件类型.DWG)——(文件保存路径)——(文件名)2、设置图形范围,其操作顺序为:[格式]——[图形界限]——(范围的左下角绝对坐标)——(范围的右上角绝对坐标)3、其它设置:“图层”、“颜色”、“线型”、“线宽”——通过“图层”设置“网格(即栅格)间距”、“网格(即栅格)捕捉间距”——通过“栅格”对话框设置。
长度、角度单位及精度等——通过[格式]——[单位]设置文字等——通过[格式]——[文字样式]设置多线——通过[格式]——[多线样式]设置对象捕捉、正交方式等通过相应的开关设置。
第一单元文件操作题目精解1.1、做题分析:1:格式-图形界限(0,0)-(120,90)。
2:图层中改0层颜色解法:新建…→图形样板…(acadiso.dwt)→打开→格式→图形界限→左下角:(0,0)→(120×90)右上角:(120,90)→全屏→图层→设0层颜色为红色→另存为…(KSCAD1-1.DWT)。
1.2、做题分析:1:格式-图形界限(0,0)-(1200,900)。
AutoCAD2002试题汇编操作详解第四单元图形编辑

我的空间首页网站精选站长历程家庭乐园学习园地3D作品产品鉴赏免费空间考培中心招生信息就业信息 !AutoCAD试题操作详解李笔森第四单元图形编辑第四单元图形编辑4.1第一题4.2第二题4.3第三题4.4第四题4.5第五题4.6第六题4.7第七题4.8第八题4.9第九题4.10第十题4.11第十一题4.12第十二题4.13第十三题4.14第十四题4.15第十五题4.16第十六题4.17第十七题4.18第十八题4.19第十九题4.20第二十题第四单元图形编辑本单元常用英文命令对照表:阵列Array、分解Explode、剪切Trim、填充Hatch、删除Erase、编辑多义(段)线Pedit、延伸Extend、镜象Mirror、拉伸Stretch、圆角Fillet、缩放Scale、创建块Block、定数等分点Divide、单行文字Dtext、修改对象特性Change、旋转Rotate、定距离等分点Measure、打断Break、对齐Align、移动Move、倒角Chamfer。
编辑时,应随时注意命令提示行,根据提示决定下一步操作,以提高编辑效率和减少误操作。
4.1第一题一、打开Scad4-1.dwg:文件/打开/[搜索:C:\ 99cad;文件名:Scad4-1]/打开。
二、以Tcad4-1.dwg为文件名存入考生文件夹:文件/另存为/[保存于:找到自己原来所建的考生文件夹;文件名:取名为Tcad4-1.dwg。
]/保存。
三、图形编辑:1.分解小圆:修改/分解/(选择对象:选择小圆)/单击右键。
2.修剪图线:修改/修剪/[选择对象:选择全部图线(框选)]/ 单击右键/[按图形要求剪去多余的图线]。
3.阵列图形:修改/阵列/[选中环形阵列;项目总数:6;]/单击选择对象/[选择对象:选择要阵列的图线(小圆、小圆弧)]/ 单击右键/单击拾取中心点/[指定阵列中心点:捕捉图形的中心点(圆心)]/确定。
4.图案填充:绘图/图案填充/[样例:单击样例图形]/[选择要求的剖面线图案(ANSI/ANSI31)]/确定/单击拾取内部点/[选择内部点:在需要填充图案的图形内部依次单击左键,选中要填充图案的区域]/单击右键/确认/确定。
cad练习题基础练习题讲解

CAD基础练习题一、基本操作类1. 启动和退出CAD软件。
2. 打开、保存和关闭CAD文件。
3. 设置绘图环境,包括图形单位、界限、图层等。
4. 绘制直线、矩形、圆形、椭圆形等基本图形。
5. 修改图形属性,如颜色、线型、线宽等。
6. 使用撤销、重做功能。
7. 视图操作,包括缩放、平移、旋转等。
二、绘图命令类1. 使用绝对坐标和相对坐标绘制图形。
2. 利用正交、极轴追踪功能绘制图形。
3. 绘制多段线、样条曲线。
4. 绘制多边形、圆环。
5. 绘制点、云线。
6. 复制、移动、旋转、镜像、缩放图形。
7. 剪切、延伸、打断、合并图形。
三、图层管理类1. 创建、删除、重命名图层。
2. 设置图层颜色、线型、线宽。
3. 控制图层显示状态(开/关、冻结/解冻)。
4. 设置当前图层。
5. 管理图层过滤器。
四、文字与标注类1. 创建单行文字和多行文字。
2. 设置文字样式、字体、大小、颜色。
3. 编辑文字内容。
4. 添加线性标注、对齐标注、角度标注、直径标注等。
5. 设置标注样式。
6. 编辑标注。
五、尺寸与比例类1. 设置图形比例。
2. 绘制比例尺。
3. 根据比例绘制图形。
4. 调整尺寸标注比例。
六、块与属性类1. 创建内部块。
2. 创建外部块。
3. 插入块。
4. 编辑块。
5. 添加、编辑块属性。
6. 创建动态块。
七、打印与输出类1. 设置打印设备。
2. 设置打印样式表。
3. 设置打印范围。
4. 设置打印比例。
5. 打印预览。
6. 导出图形为其他格式。
八、综合练习类1. 绘制建筑平面图。
2. 绘制机械零件图。
3. 绘制电气线路图。
4. 绘制园林景观图。
5. 绘制城市规划图。
九、高级绘图技巧类1. 使用修剪、延伸命令处理图形相交。
2. 利用图案填充创建渐变色填充和实体填充。
3. 绘制和编辑多线。
4. 使用约束条件进行参数化绘图。
5. 创建和编辑表格。
6. 使用查询工具测量距离、面积和角度。
7. 利用外部参照管理图形资源。
第4课autocad学习加考试复习内容autocad学习加考试复习内容

全部:通过输入对象的总长度来改变对象的长度。 动态:执行该选项将以动态方式拖动对象的一个端点来改变
对象的长度或角度。
修改对象
修剪对象(trim) 延伸对象(extend) 断开对象(break) 倒角(chamfer) 圆角(fillet)
课堂练习1
用矩形命令、直线命令、圆命令、圆弧命令等,绘制结果如图所示。
课堂练习2 课堂练习
以桌椅平面图为例,练习旋转命令、移动命令、命令的使用方法 和技巧,绘制结果如图所示。
单击“修改”工具栏中的 、 按钮。 在命令行中执行break(br)命令。
在AutoCAD中也可将对象无缝断开,即将线段分 离,但不留下空隙。其命令行操作如下:
另外,若在“指定第二个打断点或 [第一点 (F)]:”提示下直接在线条上拾取点,则系统自动 将用户选择对象时,光标在线条上的位置定义为第 一个打断点,然后断开该点到第二点之间的线段。
选择[修改] [缩放]菜单命令。 单击“修改”工具栏中的 按钮。 在命令行中执行scale(sc)命令。
在指定缩放比例因子时,比例因子大于1, 则表示将图形放大相应的倍数;若比例因子小于 大于0,则将图形缩小相应的倍数。比例因子不 能为零和负数。 如使用scale命令缩放如图6-8所示浴缸平 面,其中缩放比例为0.7,结果如图6-9所示。其 命令行操作
图6-8
图6-9
在缩放对象过程中,用户也可选择“参照”选项,根据 参照对象来缩放图形。选择“参照”选项后,命令行将提示 用户指定参照长度及新长度,系统根据参照长度与新长度之 间的比值确定图形的缩放比例,然后缩放图形。
cad考试题库及参考答案解析

cad考试题库及参考答案解析CAD考试题库及参考答案解析1. 题目一:图层管理- 问题:在CAD中,如何创建一个新的图层并为其设置不同的颜色和线型?- 参考答案:在CAD中创建新图层的步骤如下:1. 打开图层属性管理器。
2. 点击新建图层按钮,输入图层名称。
3. 选择颜色选项卡,选择所需的颜色。
4. 选择线型选项卡,选择所需的线型。
5. 点击确定,完成新图层的创建。
2. 题目二:尺寸标注- 问题:在CAD中进行尺寸标注时,如何修改标注的样式?- 参考答案:修改尺寸标注样式的步骤如下:1. 选择需要修改的尺寸标注。
2. 右键点击选择“属性”或使用命令“PROPERTIES”打开属性面板。
3. 在属性面板中找到“标注样式”选项。
4. 点击“标注样式”旁边的小箭头,打开标注样式管理器。
5. 在标注样式管理器中,可以修改或创建新的标注样式。
3. 题目三:块的使用- 问题:在CAD中如何创建和插入一个块?- 参考答案:创建和插入块的步骤如下:1. 选择要创建为块的对象。
2. 使用命令“BLOCK”或点击工具栏上的“创建块”按钮。
3. 在弹出的对话框中输入块的名称和基点。
4. 点击“确定”,完成块的创建。
5. 要插入块,使用命令“INSERT”或点击工具栏上的“插入块”按钮。
6. 在弹出的对话框中选择刚才创建的块,设置插入点和比例,点击“确定”。
4. 题目四:三维建模- 问题:在CAD中进行三维建模时,如何创建一个简单的长方体?- 参考答案:创建三维长方体的步骤如下:1. 切换到三维建模工作空间。
2. 使用命令“BOX”或点击工具栏上的“长方体”按钮。
3. 在命令行中输入长方体的三个维度:长度、宽度和高度。
4. 指定长方体的一个角点作为起点。
5. 根据提示完成长方体的绘制。
5. 题目五:图形编辑- 问题:在CAD中如何使用修剪命令来编辑图形?- 参考答案:使用修剪命令编辑图形的步骤如下:1. 选择需要修剪的对象。
AutoCAD试题汇编操作详解第一单元文件操作

第一单元文件操作文件操作的一般操作步骤:1.建立考生文件夹(1)开始/程序/Windows 资源管理器。
(2)(D:)/文件/新建/文件夹/(从键盘输入要求的文件名:输入考生准考证考号后面的7位数(3)文件/重命名/(从键盘输入要求的文件名:输入考生准考证考号后面的7位数字)。
2.启动AutoCAD软件开始/程序/AutoCAD 2002。
3.打开文件文件/打开/[搜索:C:\ 99cad;文件名:试题要求的文件名(如Scad1-1.dwg)]/打开。
4.删除Delete操作工具/快速选择/[对象类型:选择试题要求的项目(如选择圆);运算符:选择试题要求的项目(键盘上的删除Delete键)。
5.保存文件文件/另存为/[保存于:找到自己原来所建的考生文件夹(如D:\考生自己的文件夹);文件名:1.dwg)]/保存。
1.1第一题一、建立考生文件夹在硬盘的指定分区上建立考生自己的子目录,目录名为考生准考证号的后七位数:(1)开始/程序/Windows 资源管理器。
(2)(D:)/文件/新建/文件夹/(从键盘输入要求的文件名:输入考生准考证考号后面的7位数(3)文件/重命名/(从键盘输入要求的文件名:输入考生准考证考号后面的7位数字)。
二、启动AutoCAD软件正确启动CAD软件:开始/程序/AutoCAD 2002/AutoCAD 2002。
三、打开文件打开C:\CADTK中的Scad1-1.dwg文件:文件/打开/[搜索:C:\ 99cad;文件名:Scad1-1.dwg]/打开。
四、删除Delete操作删除图形中所有的圆:工具/快速选择/[对象类型:圆;运算符:全部选择]/确定/编辑/清除(或按下键盘上的删除Del 五、保存文件将文件改名存盘到考生自己的子目录,名称为Tcad1-1.dwg:文件/另存为/[保存于:找到自己原来所建的考生文件夹(D:\考生自己的文件夹);文件名: Tc1.2第二题一、建立考生文件夹在硬盘的指定分区上建立考生自己的子目录,目录名为考生准考证号的后七位数:(1)开始/程序/Windows 资源管理器。
CAD专业考试题及答案讲课讲稿

C A D专业考试题及答案CAD模拟试题及答案一、选择题1、按哪个键可切换文本窗口和绘图窗口AA.F2B.F8C.F3D.F52、在CAD中为一条直线制作平行线用什么命令CA.移动B.镜像C.偏移D.旋转3、在哪个层创建的块可在插入时与当前层特性一致AA.0层B.在所有自动产生的层C.所有图层D.新建的图层4、一个完整的尺寸由几部分组成DA.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头5、若要将图形中的所有尺寸都标注为原有尺寸数值的2倍,应设定以下哪项CA.文字高度B.使用全局比例C.测量单位比例D.换算单位6、在画多段线时,可以用哪一个选项来改变线宽?AA.宽度B.方向C.半径D.长度7、下面的各选项都可以绘制圆弧,除了哪一项不行?BA.起点、圆心、终点B.起点、圆心、方向C.圆心、起点、长度D.起点、终点、半径8、在图层管理器中,影响图层显示的操作有DA.锁定图层B.新建图层C.删除图层D.冻结图层9、一个完整的尺寸由哪几部分组成DA.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头10、渲染三维模型时,哪种不可渲染出物体的折射效果DA.一般渲染B.普通渲染C.照片级光线跟踪渲染D.照片级真实感渲染11、AUTOCAD中用于绘制圆弧和直线结合体的命令为CA.圆弧B.构造线C.多段线D.样条曲线12、正交的开关快捷键为DA.F2B.F3C.F5D.F813、用户在对图形进行编辑时若需要选择所有对象,应输入CA.夹点编辑B.窗口选择C.AllD.单选14、下面的哪一种方式可以使得光标锁定预先定义的栅格DA.栅格B.正交C.当前图层命令D.栅格捕捉设置15、在AUTOCAD中,下列哪一个命令可以设置图纸边界CA.GRIDB.SNAP和GRIDC.LIMITSD.OPTIONS16、样式20±0.5是公差标注中的?形式。
AutoCAD2002试题汇编操作详解第二单元基本图形绘制

AutoCAD试题操作详解李笔森第二单元基本图形的绘制第二单元基本图形的绘制2.1第一题2.2第二题2.3第三题2.4第四题2.5第五题2.6第六题2.7第七题2.8第八题2.9第九题2.10第十题2.11第十一题2.12第十二题2.13第十三题2.14第十四题2.15第十五题2.16第十六题2.17第十七题2.18第十八题2.19第十九题2.20第二十题第二单元基本图形的绘制文件操作的一般操作步骤:1.拷入文件到考生文件夹并打开文件(1)复制文件文件/打开/[搜索:(C:)/99cad/在试题要求的文件上单击右键(如在Scad02.dwg上单击右键)/复制](也可以先选中试题要求的文件,然后同时按下键盘上的复制Ctrl+C键来完成复制操作)。
(2)粘贴文件[搜索:(D:)/考生文件夹/同时按下键盘上的粘贴Ctrl+V键(或者在考生文件夹的空白区域单击右键/粘贴)]。
(3)打开文件[搜索:(C:)/99cad/选中试题要求的文件(如Scad02.dwg)/打开]。
2.绘制图形根据试题要求完成图形绘制。
说明:①在进行绘图操作时,如果右键功能不能使用,则请按如下步骤启用右键快捷菜单:工具/选项/用户系统配置/[windows 标准:绘图区域中使用快捷菜单(要求选中此选项)]/确定。
②特殊点的右键捕捉方法:可以使用“Shift+右键”快捷键来捕捉所需要的特殊点(如切点、交点、中点、端点等)。
3.输入文字(1)设置文字样式格式/文字样式/[字体名:宋体]/应用/关闭。
注意:切记不能选“@宋体”,因为“@宋体”汉字的字头方向是水平朝左的;也不能用默认的“txt.shx”字体,否则输入的汉字会全部变成问号“?”。
但是以“%%C”代码输入的直径符号φ只有在非中文字体(如txt.shx字体)下才能显示出来,否则φ只会以问号“?”方式显示。
(2)输入文字绘图/文字/单行文字/单击右键/对正/单击右键/中下/[指定文字的中下点:捕捉图形上部小矩形线框下边的中点]/[指定高度:10(试题要求的字高)]/回车(按下键盘上的回车键Enter)/回车/[输入文字:从键盘输入试题要求的文字]/回车/回车。
AutoCAD2002试题汇编中级考证做题方法精解

全国计算机信息高新技术考试计算机辅助设计(AutoCAD平台)AutoCAD 2002绘图员级评分细则第一单元文件操作8分第二单元简单绘图10分第三单元图形属性8分第四单元图形编辑12分第六单元尺寸标注12分第七单元三维绘图20分第八单元综合绘图20分1——10考题11——20考题第一单元文件操作本单元知识及操作要领:1、运行AUTO CAD软件,就是双击AUTO CAD图标,进入AUTO CAD平面绘图界面。
此时,AUTO CAD将新文件取名为“Drawing.dwg”。
其中,“Drawing”是“文件名”,“.dwg”是“文件类型后缀”。
本单元1-15题要求将文件存储为“样板文件”,其操作顺序为:[文件]——[另存为]——(文件类型.DWT)——(文件保存路径)——(文件名)本单元16-20题要求将文件存储为“绘图文件”,其操作顺序为:[文件]——[另存为]——(文件类型.DWG)——(文件保存路径)——(文件名)2、设置图形范围,其操作顺序为:[格式]——[图形界限]——(范围的左下角绝对坐标)——(范围的右上角绝对坐标)3、其它设置:“图层”、“颜色”、“线型”、“线宽”——通过“图层”设置“网格(即栅格)间距”、“网格(即栅格)捕捉间距”——通过“栅格”对话框设置。
长度、角度单位及精度等——通过[格式]——[单位]设置文字等——通过[格式]——[文字样式]设置多线——通过[格式]——[多线样式]设置对象捕捉、正交方式等通过相应的开关设置。
第一单元文件操作题目精解1.1、做题分析:1:格式-图形界限(0,0)-(120,90)。
2:图层中改0层颜色解法:新建…→图形样板…(acadiso.dwt)→打开→格式→图形界限→左下角:(0,0)→(120×90)右上角:(120,90)→全屏→图层→设0层颜色为红色→另存为…(KSCAD1-1.DWT)。
1.2、做题分析:1:格式-图形界限(0,0)-(1200,900)。
AutoCAD2002试题汇编操作详解第六单元尺寸标注

AutoCAD试题操作详解李笔森第六单元尺寸标注(机械类6.1~6.20)第六单元尺寸标注(机械类6.1~6.20)6.1第一题6.2第二题6.3第三题6.4第四题6.5第五题6.6第六题6.7第七题6.8第八题6.9第九题6.10第十题6.11第十一题6.12第十二题6.13第十三题6.14第十四题6.15第十五题6.16第十六题6.17第十七题6.18第十八题6.19第十九题6.20第二十题第六单元尺寸标注(机械类6.1~6.20)尺寸标注的一般操作步骤:1.打开文件文件/打开/[搜索:C:\ 99cad;文件名:选中试题要求的文件(如Scad6-1)]/打开。
2.另存文件文件/另存为/[保存于:找到自己原来所建的考生文件夹;文件名:试题所要求的文件名(如TCAD6-1.dwg)]/保存。
3.建立尺寸标注图层格式/图层/新建/[根据要求对图层进行重新命名,改变颜色,改变线型等]。
4.新建标注样式格式/标注样式/新建/[新样式名称:取一个具有标注特征的名称(如直径标注可取名为D)]/继续/[新建标注样式:按试题要求修改相应的选项]/确定/关闭。
说明:为了见到样式名称就知道其含义,提高标注效率,可以采用具有一定含义的字母来为样式取名,如直径D;半径R;长度L;角度JD;公差GC;引线标注YX 等。
5.打开标注工具栏方法一:在工具栏上的任意位置单击右键/标注。
方法二:视图/工具栏/工具栏/[选择标注]/关闭。
6.标注尺寸(1)选择图层选择图层(如前面所建立的标注层DIM)。
(2)选择标注样式方法一:格式/标注样式/[样式:如选择D]/置为当前/关闭。
方法二:单击工具栏上的“标注样式控制”文本框(位于尺寸标注工具栏右边的白色文本框)/选择需要的样式。
(3)开始标注尺寸标注/选择相应的标注选项(如直径)/[选择圆弧或圆:选择需要标注尺寸的圆或圆弧]/移动光标到适当位置单击左键。
说明:①尺寸标注的原则先只标注基本尺寸,然后再通过编辑尺寸来调整位置,通过修改尺寸特性来添加文字、公差等附加内容;先注尺寸、后注公差;先长度、后直径,同类尺寸一次注完;先水平、后垂直、再倾斜;从上到下、从左至右;从小到大,由里至外逐层标注;对照原图,仔细检查。
autoCAD自学教程,详细讲解

autoCAD自学教程,详细讲解09土木工程AutoCAD理论习题二(答案)一、填空题:1.AutoCAD一般默认按_逆时针_方向画圆弧。
2. 使用关键点编辑模式时,我们用_回车_键和_空格_键来切换编辑功能。
3.图层操作中,所有图层均可关闭,_当前层_图层无法冻结。
4.A3图纸的尺寸大小是:_420×297_,A2图纸的大小是:__594×420__。
5.在文字的输入时,以下符号怎样输入:Φ_%%C_±_%%P _°_%%D _。
6.面积查询时,选项A为_加_模式,S为_减_模式。
7.命令行输入DT为输入__单行文字__,MT为输入__多行文字__。
8.一般情况下,AutoCAD缺省的图纸尺寸为__A3__号图纸。
9. FILLMODE是使用圆环命令前,需要输入的_系统变量_。
10.关键点编辑模式有拉伸,移动,旋转,比例缩放,镜像。
11.希望将一个物体的特性应用到其它的对象上去,可用_特性匹配_命令。
12. 多段线被分解后,可以通过_多段线编辑命令中的合并选项_ 来使其重新连接为原来的一个图元。
13.对图元执行拉伸操作时,必须使用_交叉窗口方式_选择方式选取图元,若完全选择图元则变为移动。
14. 创建块命令可在命令输入行输入简写字母_ B _,写块命令可在命令输入行输入简写字母__ w __。
15.想把一个插入的外部参照图形变为本文件中的图形可用_绑定_选项。
二、选择题1. 使用“绘图”/“矩形”命令可以绘制多种图形,以下答案中最恰当的是( D )。
A. 倒角矩形B. 圆角矩形C.有厚度的矩形D. 以上全对2. 下列选项( B )是构造线的简写命令。
A.PL B.XL C.ML D.L3.使用对齐命令进行二维对齐时,系统提示了指定( C )源点后按回车键。
A. 第一个B. 第二个C. 第三个D. 第四个4.能够画平行线的命令有:( D )A. 拉伸命令B. 拉长命令C. 倒角命令D. 偏移命令5.在下面的命令中,具有修剪功能的命令有:( B )A.拉伸命令B. 倒角命令C. 镜像命令D.偏移命令6.能真实反映倾斜对象的实际尺寸的标注命令是( A )。
Get清风AutoCAD2007制图员题解第六单元解析
