臭氧发生器选型手册
臭氧发生器,臭氧机的选型
臭氧设备选择方法在食品生产工艺中，对于无菌生产洁净区域环境的微生物进行有效的控制，需要选择适宜的消毒灭菌剂，以保证“无菌食品”生产所必需的相应洁净度环境。
在这里，臭氧作为一种广谱杀菌的“绿色”消毒剂应为首选。
下面介绍一下臭氧设备的选择方法：利用中央空调新风系统或其他管路系统进行集中投加时，臭氧发生器的选用采用下列方法。
首先计算实际臭氧消毒体积，消毒体积由三部分组成：V=V1+V2+V3V—总消毒体积V1—洁净区体积V2—管路体积V3—循环风量（送风量）空气体积的损失在实际计算过程中，由于V2较小，可忽略不计，V3实际上等于循环风量（送风量）乘以 1.1%。
根据《消毒技术规范》的标准确定臭氧的投加量（g/h），食品车间一般选用臭氧浓度为3～5p p m(6～10m g/m3)，那么臭氧发生器的产量：W=C·V/S=C·(V1+V3×1.1%)/SW—臭氧发生量C—选用浓度S—臭氧衰减系数0.4208例如：某工厂为空气灭菌，洁净室需臭氧浓度为5p p m（10m g/m3），消毒体积1000m3，送风量2000m3/h，则所需臭氧产量为W= C·(V1+V3×1.1%)/S=10×(1000+2000×1.1%)/0.4208=28992m g/h=28.992g/h由此，可选用一台30g/h臭氧发生器。
二 GMP用臭氧发生器我国G M P条例对药品生产（特别是无菌产品）有着极其严格的要求。
在G MP验证过程中人们大力推荐臭氧灭菌方法。
与各种传统灭菌方法相比，臭氧灭菌有许多特点，因此，臭氧灭菌在药品生产中具有广泛的用途。
目前应用比较广泛的有：①对管道容器的灭菌；②利用中央空调净化系统对洁净区的灭菌；③对原辅助材料和工作器具的灭菌；④对密闭空间的灭菌；⑤对药厂用水和灭菌处理。
G M P验证和国家G M P认证给臭氧技术带来了前所未有的机遇。

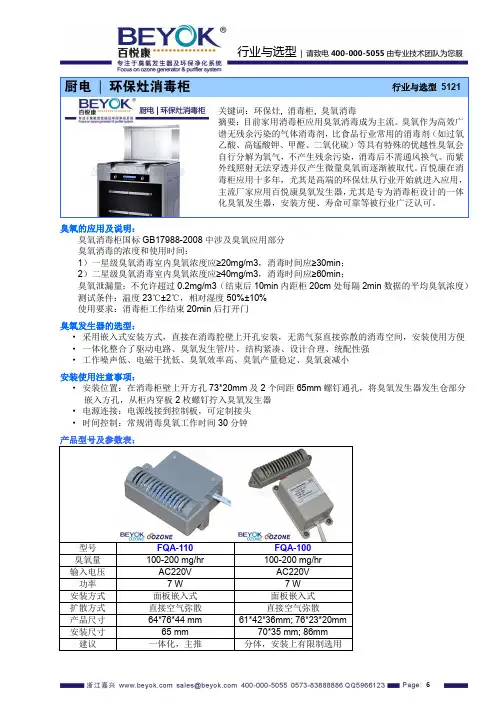

百悦康臭氧发生器应用手册 - 环保灶消毒柜说明书
行业与选型 | 请致电400-000-5055由专业技术团队为您服厨电 | 环保灶消毒柜 行业与选型 5121关键词：环保灶, 消毒柜, 臭氧消毒摘要：目前家用消毒柜应用臭氧消毒成为主流。
臭氧作为高效广谱无残余污染的气体消毒剂，比食品行业常用的消毒剂（如过氧乙酸、高锰酸钾、甲醛、二氧化硫）等具有特殊的优越性臭氧会自行分解为氧气，不产生残余污染，消毒后不需通风换气。
而紫外线照射无法穿透并仅产生微量臭氧而逐渐被取代。
百悦康在消毒柜应用十多年，尤其是高端的环保灶从行业开始就进入应用，主流厂家应用百悦康臭氧发生器，尤其是专为消毒柜设计的一体化臭氧发生器，安装方便、寿命可靠等被行业广泛认可。
臭氧的应用及说明：臭氧消毒柜国标GB17988-2008中涉及臭氧应用部分臭氧消毒的浓度和使用时间：1）一星级臭氧消毒室内臭氧浓度应≥20mg/m3，消毒时间应≥30min ；2）二星级臭氧消毒室内臭氧浓度应≥40mg/m3，消毒时间应≥60min ；臭氧泄漏量：不允许超过0.2mg/m3（结束后10min 内距柜20cm 处每隔2min 数据的平均臭氧浓度） 测试条件：温度23℃±2℃，相对湿度50%±10%使用要求：消毒柜工作结束20min 后打开门臭氧发生器的选型：• 采用嵌入式安装方式，直接在消毒腔壁上开孔安装，无需气泵直接弥散的消毒空间，安装使用方便 • 一体化整合了驱动电路、臭氧发生管/片，结构紧凑、设计合理、统配性强• 工作噪声低、电磁干扰低、臭氧效率高、臭氧产量稳定、臭氧衰减小安装使用注意事项：• 安装位置：在消毒柜壁上开方孔73*20mm 及2个间距65mm 螺钉通孔，将臭氧发生器发生仓部分嵌入方孔，从柜内穿板2枚螺钉拧入臭氧发生器• 电源连接：电源线接到控制板，可定制接头• 时间控制：常规消毒臭氧工作时间30分钟 产品型号及参数表：型号FQA-110 FQA-100 臭氧量100-200 mg/hr 100-200 mg/hr 输入电压AC220V AC220V 功率7 W 7 W 安装方式面板嵌入式 面板嵌入式 扩散方式直接空气弥散 直接空气弥散 产品尺寸64*76*44 mm 61*42*36mm; 76*23*20mm 安装尺寸65 mm 70*35 mm; 86mm 建议 一体化，主推 分体，安装上有限制选用。

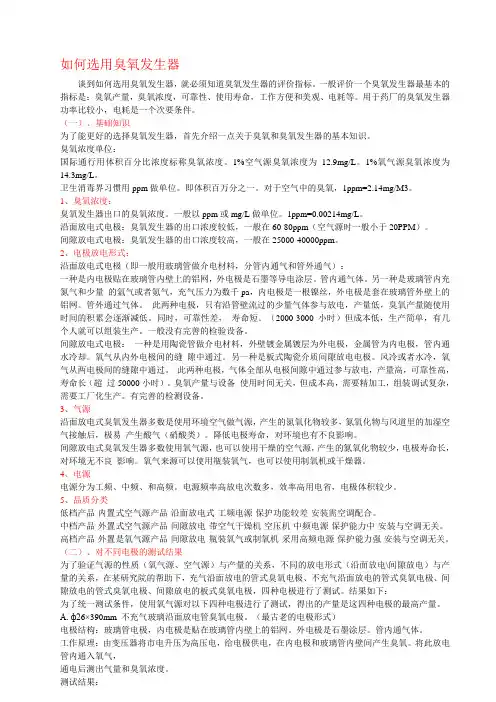

如何选用臭氧发生器
如何选用臭氧发生器谈到如何选用臭氧发生器，就必须知道臭氧发生器的评价指标。
一般评价一个臭氧发生器最基本的指标是：臭氧产量，臭氧浓度，可靠性、使用寿命，工作方便和美观、电耗等。
用于药厂的臭氧发生器功率比较小，电耗是一个次要条件。
（一）、基础知识为了能更好的选择臭氧发生器，首先介绍一点关于臭氧和臭氧发生器的基本知识。
臭氧浓度单位：国际通行用体积百分比浓度标称臭氧浓度。
1%空气源臭氧浓度为12.9mg/L。
1%氧气源臭氧浓度为14.3mg/L。
卫生消毒界习惯用ppm做单位。
即体积百万分之一。
对于空气中的臭氧，1ppm=2.14mg/M3。
1、臭氧浓度：臭氧发生器出口的臭氧浓度。
一般以ppm或mg/L做单位。
1ppm=0.00214mg/L。
沿面放电式电极：臭氧发生器的出口浓度较低，一般在60-80ppm（空气源时一般小于20PPM）。
间隙放电式电极：臭氧发生器的出口浓度较高，一般在25000-40000ppm。
2、电极放电形式：沿面放电式电极（即一般用玻璃管做介电材料，分管内通气和管外通气）：一种是内电极贴在玻璃管内壁上的铝网，外电极是石墨等导电涂层。
管内通气体。
另一种是玻璃管内充氮气和少量的氩气或者氪气，充气压力为数千pa，内电极是一根镍丝，外电极是套在玻璃管外壁上的铝网。
管外通过气体。
此两种电极，只有沿管壁流过的少量气体参与放电，产量低，臭氧产量随使用时间的积累会逐渐减低。
同时，可靠性差，寿命短。
（2000-3000小时）但成本低，生产简单，有几个人就可以组装生产。
一般没有完善的检验设备。
间隙放电式电极：一种是用陶瓷管做介电材料，外壁镀金属镀层为外电极，金属管为内电极，管内通水冷却。
氧气从内外电极间的缝隙中通过。
另一种是板式陶瓷介质间隙放电电极。
风冷或者水冷，氧气从两电极间的缝隙中通过。
此两种电极，气体全部从电极间隙中通过参与放电，产量高，可靠性高，寿命长（超过50000小时）。
臭氧产量与设备使用时间无关，但成本高，需要精加工，组装调试复杂，需要工厂化生产。
臭氧发生器选型计算
洁净区消毒用-臭氧发生器选型计算
1.臭氧消毒的浓度（C）：按《消毒技术规范》的标准，臭氧灭菌的浓度为≥20mg/m³；作。
2.臭氧的自然半衰期（S）：1h衰退率约为62.25%；
3.消毒空间体积（V）：以选择合适的臭氧发生器为前提，
3.1.洁净区体积为：V1，
3.2.HVAC系统风管容积为：V2，
3.3.漏风量为：V3=总风量×漏风率。
消毒空间体积为：V=V1+V2+V3
4.为确保足够的富余量按运行1小时达到≥30mg/m³，时消毒30min来选择设备。
计算公式如下：
车间房间参数
臭氧消毒浓度30mg/m³臭氧衰减率62%每小时总送风量≈8914.8m³洁净区体积V1≈511.4风管体积V2≈
50m³漏风率≈2%1.红色为设置的函数，不要修改。
2.对于黑色的内容可以根据自己的设备参数进行修改。
对应的计算值自动生成。
3.以上房间清单仅供参考，可以根据自己房间参数修改。
也可不考虑，直接从下面的总量修改。
可根据实际直接修改可根据实际直接修改可根据实际直接修改可根据实际直接修改
³；作用30min
成。
从下面的总量修改。
臭氧发生器选型手册
最高臭氧浓度 - 最低耗氧 Primozone 臭氧发生器生产的臭氧可 达非常高的浓度。它的臭氧浓度可超 过 300g O3/Nm3O2，相当于 20% 的 重量比，绝对气压 3.2 bar。这表示 Primozone 臭氧发生器仅需传统臭氧生 成器不到一半的耗氧量。
由于 Primozone 臭氧发生器所制出的 臭氧浓度高，因此可极大地提高其在水 中溶解的效率。挪威理工学院的测量结 果显示，在不到 3 分钟之内，溶解率即 达 98%。
配合外部 Primozone 系统控制器，还 可以：将臭氧发生器连接到其他控制系 统、连接多个 Primozone 臭氧发生器、 远程操作与监测等。
高能效 – 高成本效益 所耗用的氧与所制出的臭氧成正比，因 此使用 Primozone 臭氧发生器的能耗总 量较低。 相比于传统的臭氧发生器， 节能甚至可高达 70%。
30
25
20 kW 15
10
氧气 臭氧
5
0 Primozone
传统
当产能为 100%，浓度为 200g O3/Nm3O2 时，由于 Primozone 技术比传 统技术的耗氧量低得多，因此其消耗的能源也比传统技术低 21%。
总能耗/kg O3 = 制氧产出量 + 臭氧产出量 + 产能
30Biblioteka 2520 kW 15在城市污水处理厂的实际应用中，已经 证明了该套设备可有效地用于丝状菌污 泥处理。不过，对于其他工业应用，它 同样胜任有余。
SM900 技术数据
臭氧浓度 gO3/Nm3O2 臭氧产量 gO3/h 耗氧 Nm3/h 臭氧发生器能耗 kW 整套系统能耗 kW （含 O2） 整套系统能耗 kW/kgO3
150
重量
kg
臭氧发生器选型手册
Primozone 臭氧发生器由不锈钢和铝制 成，使用和维护都极为方便。反应器区 块采用模块化设计，确保其内置了一份 冗余。
Primozone 臭氧发生器小巧、 安静又强劲。
能耗
使用 Primozone 臭氧发生器®的主要优势之一是它的节能能力。一部 Primozone 臭氧发生器可比传统臭氧发生器节约多达 70% 的能源。相 比而言，它耗氧更低，具体耗氧量随产能大小而变动。
总能耗/kg O3 = 制氧产出量 + 臭氧产出量
最高臭氧浓度 - 最低耗氧 Primozone 臭氧发生器生产的臭氧可 达非常高的浓度。它的臭氧浓度可超 过 300g O3/Nm3O2，相当于 20% 的 重量比，绝对气压 3.2 bar。这表示 Primozone 臭氧发生器仅需传统臭氧生 成器不到一半的耗氧量。
由于 Primozone 臭氧发生器所制出的 臭氧浓度高，因此可极大地提高其在水 中溶解的效率。挪威理工学院的测量结 果显示，在不到 3 分钟之内，溶解率即 达 98%。
由于其气压较高，使臭氧的长途输送 成为可能，同时也有效提高了溶解率。
Primozone 臭氧发生器使用现场浓缩 的氧气或液氧 (LOX) 均可。
尖端技术 Primozone 臭氧发生器之所以如此高 效，是出于其平行板等离子反应器所采 用的尖端专利技术。
先进的控制系统 - 卓尔不群 集成控制系统具有独特功能，能够精确 地控制在任意指定时间点所生产的臭氧 水平。该控制系统还可监测臭氧水平、 氧气流量及警报。
Primozone® 臭氧技术的应用领域
臭氧发生器选用技术指南
臭氧发生器选用技术指南目录第一部分臭氧基础知识第二部分臭氧的用途第三部分臭氧发生器系统第四部分臭氧发生器气源系统第五部分臭氧发生器数据采集和控制系统第六部分臭氧发生器冷却系统第七部分臭氧发生器投加系统第八部分臭氧发生器臭氧分解系统第九部分臭氧发生器系统的安装调试第一部分臭氧基础知识一、臭氧的简介臭氧的分子式为O3，是氧气（O2）的同素异性体。
臭氧分子是由三个氧原子组成，其中一个氧原子与另外两个氧原子以单键的形式相连接，这种单键不稳定，断裂后生成一个单原子氧和一个氧气分子，其中单原子氧具有极强的氧化能力，所以决定了臭氧的性质极为活跃、易分解、氧化能力强的特点。
二、臭氧的物理性质臭氧是一种具有腥臭气味的不稳定气体，臭氧与氧气的主要物理性质对比见表1-1。
表1-1 氧气和臭氧的主要性质由上表不难看出，与氧气比较，臭氧比重大、有腥臭味、较氧气易溶于水。
三、臭氧的化学性质臭氧的强氧化性使臭氧可迅速灭菌消毒，臭氧的强氧化性取决于臭氧有高的氧化还原电位，表1-2列出常见的消毒物质还原电位与臭氧的比较。
表1-2 氧化还原电位比较二氧化氯ClO2 1.50氯气Cl2 1.36 1．臭氧的化学性质极不稳定，在空气和水中都会慢慢分解成氧气，其反应式为：2O3→3O2＋285kJ由于分解时放出大量热量，故当其含量在25%以上时，如急剧压缩，容易爆炸。
但一般臭氧化空气中臭氧的含量很难超过10%，在臭氧应用较长历史过程中，还没有一例臭氧爆炸的事例。
含量为1%以下的臭氧，在常温常压的空气中分解半衰期为16h左右。
随着温度的升高，分解速度加快，温度超过100℃时，分解非常剧烈，达到270℃高温时，可立即转化为氧气。
臭氧在水中的分解速度比空气中快的多。
在含有杂质的水溶液中臭氧迅速回复到形成它的氧气。
如水中臭氧浓度为6.25×10-5 mol/L(3mg/l)时，其半衰期为5～30min，但在纯水中分解速度较慢，如在蒸馏水或自来水中的半衰期大约是20min （20℃），然而在二次蒸馏水中，经过85min后臭氧分解只有10%，若水温接近0℃时，臭氧会变得更加稳定。
臭氧发生器选用技术指南
臭氧发生器选用技术指南
一、臭氧发生器的选择原则
1. 确定臭氧发生器的功率：臭氧发生器的功率是根据您的应用场所的使用密度、污染源强度和排气口等等的多种因素来确定的，同时应考
虑未来可能会发生的变化因素。
2. 选择合适的结构类型：臭氧发生器常见的结构有室外机架式、室内空气处理器型等。
按照您的应用场所不同的尺寸和空气流动的特点，
应选择最合适的类型。
3. 查看控制系统的设计：臭氧发生器的控制系统是一个重要的因素，判断控制系统的优劣，可以从几个方面来考虑：是否有完善的安全保
护措施，指令操作是否简单方便，控制柜的性能等。
4. 选择质量有保证的设备：选择时应选择国家质量标准高、售后服务好的设备，尽量避免假冒和劣质的产品。
二、臭氧发生器的工作原理
1. 臭氧发生器是一种用于降低空气中有毒有害有臭气体的气体处理设备，其工作原理是将一定浓度的臭氧气体加入到固体污染物的流体中，当臭氧气体联合固体污染物后产生一定的化学变化，使污染物的污染特性
发生改变，从而使其中毒害等污染物达到规定的安全指标范围。
2. 臭氧发生器的工作主要分成三个过程：①气源的准备；②氧气和氮气的调控；③臭氧。
臭氧发生器选型手册
臭氧发生器选型手册臭氧发生器是把氧气转化成臭氧的装置。
臭氧的发生技术主要是通过自然界产生臭氧的方法模拟而来的，大致有光化学法、电化学法和电晕放电法三种。
电晕放电法产生臭氧是目前世界上最经济、最常用的方法，它是由高压电晕介质阻挡放电，通过高能离子把氧气离解成氧原子，氧原子再和氧分子结合形成臭氧。
空气消毒如何选择臭氧产量及臭氧发生器？如何选用臭氧发生器，就必须知道臭氧发生器的评价指标。
一般评价一个臭氧发生器最基本的指标是：臭氧产量，臭氧浓度，可靠性、使用寿命，电耗等。
用于药厂的臭氧发生器功率比较小，电耗是一个次要条件。
臭氧浓度单位：国际通行用体积百分比浓度标称臭氧浓度。
1%空气源臭氧浓度为12.9mg/L。
1%氧气源臭氧浓度为14.3mg/L。
卫生消毒界习惯用ppm做单位。
即体积百万分之一。
对于空气中的臭氧，1ppm=2.14mg/M3。
用HVAC系统集中投加时，臭氧发生器选用按以下方法计算：首先计算实际臭氧消毒体积，实行体积由三部分组成V=V1+V2+V3V1洁净区空间体积V2空气净化系统体积V3补充新风量造成臭氧损失的有效体积，实际计算过程中V3等于循环系统总风量的1.1%。
根据《消毒技术规范》及实际应用经验，三十万级取C=2.55ppm=5mg/m3;十万级取C=5ppm=10mg/ m3;万取C=15ppm=30mg/ m3;百级取C=20ppm=40mg/ m3 。
W=C*V/S其中W：实际选用臭氧发生器的产量，单位为g/h。
C：车间消毒需保持的臭氧浓度V：实际臭氧消毒体积S：臭氧衰退系数0.4208如工厂为空气灭菌，洁净室所需臭氧浓度定为C=5ppm，但事实上，洁净区的消毒不仅是对空气的消毒，实际上还包括物体表面的消毒，所以，我们的设计浓度C为10ppm。
工程技术参数：消毒面积S=36*48=1728 m2 标高H=2.6 m 送风量为100000m3/h根据工厂提供的工程参数V1=S*H=1728*2.6=4492.8m3V2忽略不计V3=100000*1.1%=1100m3实际臭氧消毒体积V=V1+V2+V3=4492.8+1100=5593m3所需臭氧投加量W=C*V/S=10*2*5593/0.4208=266g/h考虑管道及其它因素影响，选择臭氧发生器的产量为280g/h水处理如何选择臭氧产量及臭氧发生器？臭氧发生器的产量单位一般为g/h，即在1小时内产生多少克的臭氧。

臭氧发生器(JZCF-100g说明书)
目录一、主要用途二、设备安装及使用程序三、保养与维护四、主要技术参数五、故障处理★使用前请认真阅读本手册★须知保养重于维修主要用途JZCF-G-3-100g型臭氧发生器适用于洁净室作定时消毒灭菌和大消毒，完全可以替代紫外线灯照射和化学薰蒸大消毒，不必在洁净区增加任何设备，决无二次污染。
可广泛应用于电子、光学、制药、生物制品、化工、遗传基因工程等行业。
设备安装1、机器通常在通风、干燥、洁净及0℃＜室温≤42℃，冷却水进水温度＜35℃、压力0.1～0.15Mpa的条件下使用（特殊情况另行设计）。
机器水平放置在地面即可，但周围不应有易燃、易爆物品（如易燃气体等）。
2、警告！：为了人身安全，请安装三相插头电源线（火线、地线、零线）专线单独设置一个电源开关，不要与其它设备共同用启动电源。
单相电源电压220V±10%（超过此值务必加装稳压器，以免机器发生故障），同时机器接地要良好（接地电阻必须<4欧姆）。
3、按照要求切实接好进水、排水、气管。
臭氧出口应接耐臭氧管件（不锈钢或聚氯乙烯材质等）。
4、臭氧发生器装卸、搬运、安装时应避免较强的震动及较大角度的倾斜。
★注：切记地线一定要接！★臭氧是强氧化剂，由于在空气中应用浓度与对表面氧化要求相比还是很低的，不足以造成明显损害。
橡胶制品例外。
外接用户气源安装注意事项（1）、JZCF-G-3-150g以内，外接用户气源臭氧发生器安装必备条件：（2）、JZCF-G-3-150g以上，外接用户气源臭氧发生器安装必备条件：（3）、JZCF-G-3-300g以上（含300g），外接用户气源臭氧发生器安装必备条件：设备使用程序1、根据消毒灭菌要求，设置机器灭菌工作时间，该时间继电器一般设置为45-60分钟（用户可以参考灭菌检测结果设置时间）。
消毒时应关闭新风进口和回风排放阀门，使整个被消毒的洁净室空气通过净化系统风道形成内部循环，从而达到消毒目的。
2、打开冷却水进水口开关，务必使冷却水流出，并保证在正常开机时水流畅通。
臭氧核心模块-臭氧发生器
臭氧核心模块选型手册浙江百悦康科技有限公司Zhejiang BEYOK Technology Co., Ltd.浙江百悦康臭氧设备有限公司Zhejiang BEYOKozone Equipment Co., Ltd.浙江嘉悦环保技术研究院Zhejiang Jiayue Environmental Research Institute2014.11一体化臭氧发生器 FQ- seriesFQ-系列：一体化臭氧发生器，采用发明专利的臭氧核心放电体，包括臭氧发生管、臭氧驱动电路和气泵的一体化设计，只要接上电源即可提供高效稳定的臭氧输出，安装使用维护方便。
FQ-050 FQ-100 FQ-150 FQ-160 FQ-160HFQ-200 FQ-200H FQ-300 FQ-300F FQ-301FQ-301H FQ-301F FQ-600序 名称型号 输入电压功率 臭氧量 出气量 尺寸 1 一体化臭氧发生器 FQ-050 DC5V/12V6 W 30-50 mg/hr 0.5-1 L/min 57*50*18 mm 2 一体化臭氧发生器 FQ-100 AC220V/110V/24V7 W 50-100 mg/hr 2-3 L/min 121*85*45 mm 3 一体化臭氧发生器 FQ-150 AC220V/110V/DC12V5 W 50-100 mg/hr 0.5-1 L/min 80*70*30 mm 4 一体化臭氧发生器 FQ-160 AC220V/110V/DC24V/12V6 W 50-100 mg/hr 1-2 L/min 75*75*37 mm 5 一体化臭氧发生器 FQ-160H AC220V/110V/DC12V7 W 100-150 mg/hr 1-2 L/min 75*75*37 mm 6 一体化臭氧发生器 FQ-200 AC220V/110V/24V/DC12V 6 W 100-200 mg/hr 1-2 L/min 115*60*37 mm 7 一体化臭氧发生器 FQ-200H AC220V/110V/24V/DC12V 7 W 150-200 mg/hr 1-2 L/min 115*60*37 mm 8 一体化臭氧发生器 FQ-300 AC220V/110V/24V/DC12V 7 W 200-300 mg/hr 2-3 L/min 143*99*43 mm 9 一体化臭氧发生器 FQ-300F AC220V/110V/24V/DC12V10 W 300-400 mg/hr 2-3 L/min 143*99*43 mm 10 一体化臭氧发生器 FQ-301 AC220V/110V/24V/DC24V/12V 7 W 200-300 mg/hr 2-3 L/min 143*80*40 mm 11 一体化臭氧发生器 FQ-301S AC220V/110V/24V/DC24V/12V 7 W 200-300 mg/hr 2-3 L/min 143*80*40 mm 12 一体化臭氧发生器 FQ-301H AC220V/110V/24V/DC12V 8 W 200-300 mg/hr 2-3 L/min 143*80*40 mm 13 一体化臭氧发生器 FQ-301F AC220V/110V/24V/DC12V 10 W 300-400 mg/hr 2-3 L/min 143*80*40 mm 14一体化臭氧发生器FQ-600AC220V/110V16 W500-700 mg/hr 2-3 L/min 142*140*44 mm一体管式臭氧模块 FQT- seriesFQT-系列：一体管式臭氧模块，采用发明专利的臭氧核心放电体，包括臭氧发生管和臭氧驱动电路的一体化设计（不含气泵），只要接上电源即可提供高效稳定的臭氧输出，气源外接，安装使用维护方便。
臭氧发生器选型
臭氧发生器选型1. 计算公式对于臭氧发生器的选型，首先须计算出灭菌空间所需的臭氧总用量，计算公式如下：123() 1.21000(1)N V V V W S ++=⨯-式中：W ——臭氧总需求量，单位：g/hN ——灭菌空间所需的臭氧浓度，单位：mg/m 3V1——生产洁净区体积，单位：m 3V2——空调系统（HVAC ）风道体积的总和（约为V1的20%），单位：M 3V3——补充新风所需臭氧当量消毒空间，取总风量4%； S ——臭氧的衰减率，约为； ——放大系数；在制药行业，根据《臭氧消毒技术规范》，一般N 的取值如下： 空间灭菌，取代甲醛熏蒸；⑴三十万级洁净区域；N 取10-20mg/m 3; ⑵十万级、万级洁净区域：N 取20-30mg/m 3;2. 臭氧量的确定十万级洁净区域：：N 取20mg/m 3; 万级洁净区域：N 取30mg/m 3;拟采用万级区域一台臭氧发生器，十万级区域一台臭氧发生器.万级区域名称V1V2V3计算臭氧量g/H选择型号JKT-2668581133产臭氧量150g/H JKT-487140产臭氧量50g/H合计755151581142产臭氧量150g/H 十万级区域名称V1V2V3计算臭氧量g/H选择型号JKT-157011458181产臭氧量100g/H JKT-368013672098产臭氧量100g/H 合计1250250720142产臭氧量150g/H3. 结论：考虑到经济合理性，万级标准区域JKT-2和JKT-4公用一台臭氧发生器（产臭氧量150g/H），十万级标准区域JKT-1和JKT-3公用一台臭氧发生器（产臭氧量150g/H），消毒时错开时间消毒，若其中一台故障，另一台可以暂时代替。
臭氧发生器选购要点看一看
臭氧发生器选购要点看一看臭氧发生器是一种能够将氧气转化为臭氧的设备，常用于水处理、空气净化、医疗消毒等领域。
在市面上，各种品牌、型号的臭氧发生器琳琅满目，针对不同的应用场景，要选购到适用的臭氧发生器，需要考虑以下要点：一、臭氧发生量臭氧发生量是评估臭氧发生器性能最关键的指标之一、发生量通常用毫克为单位，即每小时生成的臭氧量。
依据实在需求，可选择不同发生量的臭氧发生器，常见市场销售量为1g/h、3g/h、5g/h 等级别。
但需要注意的是，臭氧发生量越大，臭氧发生器的体积与功率越大。
在选购时，需依据实际情况进行权衡，保证臭氧发生器的性能与使用效果。
二、臭氧产生方式臭氧发生器的产生方式分为紫外线法和电解法两种。
紫外线发生器结构简单，性价比高，但生成臭氧的浓度和效率远低于电解发生器；电解法臭氧发生器能够高效地将氧气转化为臭氧，同时解决了紫外线发生器存在的不易产生高浓度臭氧问题，具有稳定性、牢靠性等产品性能。
但需要注意的是，电解式臭氧发生器自带电解板，需要定期维护、清洗，易产生肯定的水垢等问题，因此需要客户讲解使用方法及相关维护措施。
三、使用环境臭氧发生器的使用环境对选购要点具有紧要的影响。
例如，空气净化领域需要考虑空气流动、房间面积、甲醛等污染物以及人体安全等因素；水处理领域需要考虑水质、流量、特定杂质以及水池等方面。
因此，在选购臭氧发生器时，需要明确使用环境，依据需求选购实在型号。
四、产品功率、耗电量臭氧发生器的功率与耗电量对用户来说也是比较挂念的问题。
功率会影响臭氧发生器的大小与重量，耗电量则决议了使用成本。
在个人用户视角下，耗电量居高不下的产品不只是需要连接另一个插头，更意味着使用其他电器时你的电费将更高。
而低功率的臭氧发生器通常是小型的桌面式臭氧发生器。
五、技术含量臭氧发生器的技术含量具有紧要影响因素，通常来说，臭氧发生器的价格与技术含量并不成正比。
现阶段的臭氧发生器技术，绝大部分产品采纳紫外线、电解等发生方式并不成熟的技术，对于缺乏厂家信誉的用户使用，可以导致操作不当而对身体造性成损害。
洁净车间、物体表面臭氧灭菌及臭氧设备选型
洁净车间、物体表面臭氧灭菌及臭氧设备选型如何选用臭氧发生器，就必须知道臭氧发生器的评价指标。
一般评价一个臭氧发生器最基本的指标是：臭氧产量，臭氧浓度，可靠性、使用寿命等。
（参考制药厂灭菌）臭氧发生器选型一般按以下方法计算：设：V1为洁净区空间体积，V2为HV AC系统空间，V3为保持洁净区正压所补充的新风对臭氧造成的损失。
则灭菌空间的总体积（V）计算为：V= V1+ V2+ V3 V3的确定：根据若干使用臭氧发生器的消毒灭菌厂家实践，归纳出较为可靠的经验公式如下：V3≈HV AC系统（循环风总风量m3/h×25%常规新风更换率）×10%（保持洁净区正压补充的新风量）×39%（计算应用臭氧量时臭氧半衰率的预算值），即V3=HV AC系统循环总风量×1～2%。
臭氧发生器的选择：先按臭氧灭菌的效率，即参考《消毒技术规范》的标准确定臭氧灭菌的浓度（C）：对空气中的浮游菌，臭氧灭菌浓度为 2--4ppm；对物体表面的沉落菌落，浓度为10—15ppm（臭氧灭菌浓度参考卫生部1999年12月《消毒技术规范》）。
臭氧的自然半衰期（S），参比状态下为23min左右，一个小时的衰退率约为61%；设计：应用臭氧灭菌60min时达到要求浓度后，继续保持一段时间（1-1.5小时），即可得到机械设备和建筑物体表面沉降菌落彻底杀灭的作用，达到化学熏蒸大消毒的效果。
例：灭菌空间总体积（V）为800 m3，灭菌要求为替代化学熏蒸大消毒，对设备和建筑物表面沉落菌落进行灭菌。
按照上述要求空气中臭氧浓度（C）应达到10ppm以上（在工作状态下，折算为19.63mg/ m3），臭氧发生器工作一个小时臭氧自然衰退率（S）为61%，需选择机器臭氧发生量g/h（W）：CV 19.63×800W= ----- = ---------- ≈ 40.27(g/h)S 1－61%需要臭氧发生量为40.27g/h，可选择每小时产量为40g的臭氧发生器。
臭氧发生器的简介和选型
臭氧发生器简介与选型臭氧发生器工作原理按臭氧产生的方式划分，目前的臭氧发生器主要有三种：高压放电式、紫外线照射式、电解式。
一、高压放电式发生器该类臭氧发生器是使用一定频率的高压电流制造高压电晕电场，使电场内或电场周围的氧分子发生电化学反应，从而制造臭氧。
这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大（单机可达1Kg/h）等优点，所以是国内外相关行业使用最广泛的臭氧发生器。
在高压放电式臭氧发生器中又分为以下几种类型：1、按发生器的高压电频率划分，有工频(50-60Hz)、中频(400-1000Hz)和高频(＞1000Hz)三种。
工频发生器由于体积大、功耗高等缺点，目前已基本退出市场。
中、高频发生器具有体积小、功耗低、臭氧产量大等优点，是现在最常用的产品。
2、按使用的气体原料划分，有氧气型和空气型两种。
氧气型通常是由氧气瓶或制氧机供应氧气。
空气型通常是使用洁净干燥的压缩空气作为原料。
由于臭氧是靠氧气来产生的，而空气中氧气的含量只有21%，所以空气型发生器产生的臭氧浓度相对较低，而瓶装或制氧机的氧气纯度都在90%以上，所以氧气型发生器的臭氧浓度较高。
3、按冷却方式划分，有水冷型和风冷型。
臭氧发生器工作时会产生大量的热能，需要冷却，否则臭氧会因高温而边产生边分解。
水冷型发生器冷却效果好，工作稳定，臭氧无衰减，并能长时间连续工作，但结构复杂，成本稍高。
风冷型冷却效果不够理想，臭氧衰减明显。
总体性能稳定的高性能臭氧发生器通常都是水冷式的。
风冷一般只用于臭氧产量较小的中低档臭氧发生器。
在选用发生器时，应尽量选用水冷型的。
4、按介电材料划分，常见的有石英管（玻璃的一种）、陶瓷板、陶瓷管、玻璃管和搪瓷管等几种类型。
目前使用各类介电材料制造的臭氧发生器市场上均有销售，其性能各有不同，玻璃介电体成本低性能稳是人工制造臭氧使用最早的材料之一，但机械强度差。
陶瓷和玻璃类似但陶瓷不宜加工特别在大型臭氧机中使用受到限制。
臭氧发生器选型—臭氧需求量计算
臭氧发生器选型—臭氧需求量计算在一些工业、医疗、水处理和食品加工应用中，臭氧（O3）被广泛使用。
这种强氧化剂可以高效消毒和除臭，还可以降解有机物和重金属。
因此，在这些应用中，臭氧发生器成为了必要的设备之一、然而，在选择臭氧发生器时需要考虑很多因素，其中包括臭氧需求量的计算。
臭氧需求量的计算在选型之前，需要先计算所需的臭氧量。
这可以通过以下公式计算：O3 Demand （mg/hr） = C x Q x t其中：•C是需要氧化的化合物（以mg/L表示）。
•Q是进水量（以L/hr表示）。
•t是接触时间（以分表示）。
例如，对于一个水处理系统，进水量为10 m³/h，需要除去的污染物浓度为5mg/L，所需接触时间为10分钟，则所需臭氧量为：O3 Demand （mg/hr） = 5 mg/L x 10 m³/h x 10 min = 3,000 mg/hr臭氧发生器选型臭氧发生器的选型取决于很多因素，包括臭氧的产生效率、臭氧浓度、氧气来源、掌控系统和设备尺寸等。
以下是一些常用的臭氧发生器类型：1. 低频率臭氧发生器低频率臭氧发生器是一种基于放电电晕原理的臭氧发生器。
在电场的作用下，空气中的氧分子被分解成氧原子，进而和空气中的氧分子结合形成臭氧。
该类型的臭氧发生器能够产生高浓度的臭氧（最高可达20 wt%），并且占用空间较小，适用于一些小型水处理和空气净化应用。
2. 低压UV灯臭氧发生器低压UV灯臭氧发生器使用紫外线辐射将氧分子分解成单质氧，然后再和氧分子结合形成臭氧。
这种臭氧发生器产生的臭氧浓度较低（一般在1 wt%以下），但是对于污染物的降解效率高，并且使用寿命长。
适用于一些大型水处理和空气净化应用。
3. 食品级臭氧发生器食品级臭氧发生器紧要用于食品加工和包装中的消毒、除臭和抗氧化剂，臭氧浓度比较低（一般在0.1 wt%以下），但是对于食品中的微生物和化学物质有很好的杀灭作用。
此类臭氧发生器不会危害食品安全。
臭氧发生器选用技术指南
臭氧发生器选用技术指南1.需求量：首先需要确定所需的臭氧气体产量，根据应用领域和需求量来选择合适的臭氧发生器。
一般来说，小规模的应用可以选择容量较小的臭氧发生器，而大规模的工业应用则需要选择容量更大的设备。
2.设备类型：臭氧发生器有多种类型，包括冷凝式、电子式、紫外线式等。
每种类型的臭氧发生器具有不同的工作原理和适用场景。
冷凝式臭氧发生器适用于大气和空气净化，而电子式和紫外线式臭氧发生器适用于水处理和消毒等场景。
因此，根据具体应用需求选择合适的型号。
3.操作方式：臭氧发生器通常分为手动和自动两种操作方式。
手动操作方式需要人工监控和调节设备，适用于小规模和简单的应用场景。
自动操作方式可以通过预设参数和自动控制系统实现设备的自动化运行，适用于大规模和复杂的应用场景。
选择合适的操作方式可以提高设备的使用便捷性和工作效率。
4.安全性能：臭氧发生器涉及到高电压和高能电源，因此在选择设备时需要考虑其安全性能。
合格的臭氧发生器应配备过电流、过压和短路保护装置，以防止设备损坏和安全事故发生。
此外，设备应具备良好的散热系统，以确保设备长时间稳定运行而不过热。
5.能源效率：臭氧发生器的能源效率直接影响其使用成本和环境影响。
选择能源效率高的设备可以减少能源消耗和碳排放。
一般来说，节能型臭氧发生器采用先进的电源技术和优化的工作流程，可以在保持高产气量的同时有效降低能耗。
6.方便维护：选择易于维护和维修的臭氧发生器可以减少设备故障和停机时间。
设备应配备易于更换和维修的零部件，并提供完善的技术支持和售后服务。
综上所述，选择合适的臭氧发生器需要根据具体的需求量、设备类型、操作方式、安全性能、能源效率和维护便捷性等因素进行综合考虑。
同时，还需要参考市场上不同品牌和型号的设备，了解其性能参数和用户评价，以便做出更合理的选择。
水处理臭氧发生器的选型方式
水处理臭氧发生器的选型方式臭氧浓度的单位：国际通用的臭氧浓度是用体积百分比来表示的。
大气中1%的臭氧浓度为12.9mg/L。
氧缘臭氧浓度1%为14.3mg/L。
消毒界习惯用ppm作单位。
也就是容量的百万分之一当臭氧为1ppm=2.14mg/M3时。
一、臭氧浓度：水处理臭氧发生器出口臭氧浓度1ppm=0.00214mg/L一般用ppm 或mg/L做。
沿边放电式电极：臭氧发生器出口浓度一般在60-80ppm 之间，一般情况下小于20PPM，空气源条件下使用。
缝隙放电电极：臭氧发生器出口浓度较高，一般在25000-40000ppm之间。
二、电极放电方式：边缘放电式电极(即一般以玻璃管作介质，分管内外通气)：一种内电极贴附于玻璃管内壁的铝网，外电极贴附石墨等导电涂层。
管道内通气二是玻璃管内充氮气，再加少量氩气或氪气，充气压力为几千帕，内电极为镍丝，外电极为铝网，铝网套于玻璃管外壁。
从管道通过气体。
这种电极只有沿管壁流动的少量气体参与放电，产率低，臭氧产率随着使用时间的增加而逐渐降低。
可靠性差，使用寿命短；(2000-3000小时)但是价格低廉，生产简单，只需几个人就能组装生产。
检验设备普遍不完善。
空隙放电式电极：以陶瓷管作介质，外壁金属镀层为外电极，金属管为内电极，管内通水冷却。
氧穿过内外电极之间的空隙。
二是板状陶瓷介质间隙放电电极。
空气或水冷却时，氧气通过电极之间的空隙进入。
这两种电极，气体都通过电极间进入电极间放电，产量高，可靠性好，使用寿命长(超过50000小时)。
臭氧产率与设备使用时间无关，但成本较高，需要精加工，装配调试复杂，需要工厂化生产，检测设备齐全。
三、气源问题沿面放电式臭氧发生器大多采用环境空气作为气源，产生大量的氮氧化物，这些氮氧化物与风道中的湿气接触后，极易产生酸性气体(硝酸类)。
缩短电极寿命，还会对环境造成影响。
缝隙放电式臭氧发生器大多采用氧源，也可采用干燥空气源，生成氮氧化物少，电极寿命长，对环境无不良影响。
臭氧发生器设备如何选型
臭氧发生器设备如何选型引言臭氧发生器是一种将氧气转化成臭氧的设备，臭氧可用于水处理、空气净化、食品保鲜等领域。
在选购臭氧发生器之前，需要了解设备的参数，以确保其能够充分用户的需求。
本文将讨论臭氧发生器设备选型的紧要参数，以及如何依据不同的应用场景选择合适的臭氧发生器。
选型参数在选购臭氧发生器设备时，需要考虑以下几个紧要参数：1. 产氧量产氧量指的是臭氧发生器每小时能够产生的臭氧量，通常以克或毫克为单位进行表示。
用户需要依据自身的需求选择合适的产氧量，以避开选择过大或过小的设备。
2. 浓度臭氧发生器产生的臭氧浓度通常在5%至10%之间。
较高的浓度能够提高臭氧的杀菌、污染物去除等性能，但也需要相应的设备和成本支持。
在选型时需要依据实在应用场景和需求进行权衡。
3. 电源臭氧发生器一般需要外部电源支持，需要考虑电源类型、输入电压、功率等参数。
用户需要依据自身的电源供应本领选择合适的设备。
4. 掌控方式臭氧发生器的掌控方式通常有手动和自动两种。
手动掌控方式用户需要手动设置产氧量、浓度等参数，不便于长期稳定运行。
自动掌控方式能够自动依据应用场景和需求调整产氧量、浓度等参数，更加便于长期稳定运行。
用户需要依据实在应用场景选择合适的掌控方式。
5. 外观尺寸臭氧发生器的外观尺寸对于一些场合也很紧要，如需要安装在恶劣环境下，需要考虑设备的耐久性、防护等级等因素。
用户需要依据实在应用场景选择合适的外观尺寸。
如何选择合适的臭氧发生器在了解了臭氧发生器的选型参数后，用户需要依据自身的应用场景和需求选择合适的臭氧发生器。
以下是一些常见的应用场景：1. 水处理在水处理过程中，臭氧能够有效地去除水中的有机物、细菌、病毒等物质，提高水的质量，可以选择较高产氧量和浓度的臭氧发生器。
2. 空气净化在空气净化过程中，臭氧能够去除空气中的有害物质和异味，提高空气质量，可以选择较小的产氧量和浓度的臭氧发生器。
3. 食品保鲜在食品保鲜过程中，臭氧能够去除空气中的有害细菌，延长食品的保鲜期，可以选择适当的产氧量和浓度的臭氧发生器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
臭氧发生器选型手册
臭氧发生器是把氧气转化成臭氧的装置。
臭氧的发生技术主要是通过自然界产生臭氧的方法模拟而来的，大致有光化学法、电化学法和电晕放电法三种。
电晕放电法产生臭氧是目前世界上最经济、最常用的方法，它是由高压电晕介质阻挡放电，通过高能离子把氧气离解成氧原子，氧原子再和氧分子结合形成臭氧。
空气消毒如何选择臭氧产量及臭氧发生器？
如何选用臭氧发生器，就必须知道臭氧发生器的评价指标。
一般评价一个臭氧发生器最基本的指标是：臭氧产量，臭氧浓度，可靠性、使用寿命，电耗等。
用于药厂的臭氧发生器功率比较小，电耗是一个次要条件。
臭氧浓度单位：国际通行用体积百分比浓度标称臭氧浓度。
1%空气源臭氧浓度为12.9mg/L。
1%氧气源臭氧浓度为14.3mg/L。
卫生消毒界习惯用ppm做单位。
即体积百万分之一。
对于空气中的臭氧，1ppm=2.14mg/M3。
用HVAC系统集中投加时，臭氧发生器选用按以下方法计算：首先计算实际臭氧消毒体积，实行体积由三部分组成
V=V1+V2+V3
V1洁净区空间体积
V2空气净化系统体积
V3补充新风量造成臭氧损失的有效体积，实际计算过程中V3等于循环系统总风量的1.1%。
根据《消毒技术规范》及实际应用经验，三十万级取C=2.55ppm=5mg/m3;十万级取C=5ppm=10mg/ m3;万取C=15ppm=30mg/ m3;百级取C=20ppm=40mg/ m3 。
W=C*V/S
其中W：实际选用臭氧发生器的产量，单位为g/h。
C：车间消毒需保持的臭氧浓度
V：实际臭氧消毒体积
S：臭氧衰退系数0.4208
如工厂为空气灭菌，洁净室所需臭氧浓度定为C=5ppm，但事实上，洁净区的消毒不仅是对空气的消毒，实际上还包括物体表面的消毒，所以，我们的设计浓度C为10ppm。
工程技术参数：消毒面积S=36*48=1728 m2 标高H=2.6 m 送风量为100000m3/h
根据工厂提供的工程参数
V1=S*H=1728*2.6=4492.8m3
V2忽略不计
V3=100000*1.1%=1100m3
实际臭氧消毒体积V=V1+V2+V3=4492.8+1100=5593m3
所需臭氧投加量W=C*V/S=10*2*5593/0.4208=266g/h
考虑管道及其它因素影响，选择臭氧发生器的产量为280g/h
水处理如何选择臭氧产量及臭氧发生器？
臭氧发生器的产量单位一般为g/h，即在1小时内产生多少克的臭氧。
臭氧发生器产量选择一般可以下公式计算：
G=k1·Q·M/[ k2（1-k3]
G：臭氧发生的产量
Q：每小时的处理水量
M：水溶臭氧浓度
k1：臭氧发生器产量的衰减系数（由气源露点、电极及介质的洁净度而决定，一般在1.2-1.3取值）
k2：气液混合效率（因混合方式不同而取相应数值）
k3：臭氧在水中的衰减系数（经超滤或反渗透处理过的水，一般取值为10%）
例如，处理水量为5T/h，要求水溶臭氧浓度为0.4mg/L，采用氧化塔的混合效率为20%，则计算臭氧发生
器的产量为：
G= k1·Q·M/ [k2·（1-k3）=1.3×5×0.4÷[20%×（1-10%）]≈14.44(g/h)
故综合考虑各方面因素的影响，臭氧发生器产量确定为15g/h。
