科文环境科技有限公司计算书工程名称: 活性炭吸附塔2016 年 5 月13 日活性炭吸附塔1、设计风量：Q＝20000m3/h＝5.56m3/s 。
2、参数设计要求：①管道风速：V1＝10~20m/s，②空塔气速为气体通过吸附器整个横截面的速度。
空塔风速：V2＝0.8~1.2m/s ，③过滤风速：V3＝0.2~0.6m/s ，④过滤停留时间：T1＝0.2~2s ，⑤碳层厚度：h＝0.2~0.5m ，⑥碳层间距：0.3~0.5m 。
活性炭颗粒性质：平均直径d p =0.003m，表观密度ρ s =670kg/ m3，堆积密度ρ B =470 kg/ m3孔隙率0.5~0.75 ，取0.753、（1）管道直径d取0.8m，则管道截面积A1=0.50m2 则管道流速V1=5.56÷0.50=11.12m/s ，满足设计要求。
（2）取炭体宽度B=2.2m，塔体高度H=2.5m，则空塔风速V2=5.56÷2.2 ÷2.5=1.01m/s ，满足设计要求。
（3）炭层长度L1取4.3 m，2 层炭体，则过滤风速V3=5.56÷2.2÷4.3÷2÷0.75=0.392m/s ，满足设计要求4）取炭层厚度为0.35m，炭层间距取0.5m，则过滤停留时间T1=0.35 ÷0.392=0.89s ，满足设计要求5）塔体进出口与炭层距离取0.1m，则塔体主体长度L'=4.3+0.2=4.5m则塔体长度L=4.5+0.73 ×2=5.96m4 、考虑安装的实际情况：塔体尺寸L×B×H＝6m×2.2m×2.5m =0.73m两端缩口长0.8 2活性炭吸附塔1、设计风量： Q ＝20000m 3/h ＝5.56m 3/s 。
2、参数设计要求：① 管道风速： V 1＝ 10~20m/s ， ②空塔气速为气体通过吸附器整个横截面的速度。
吸附设备的计算

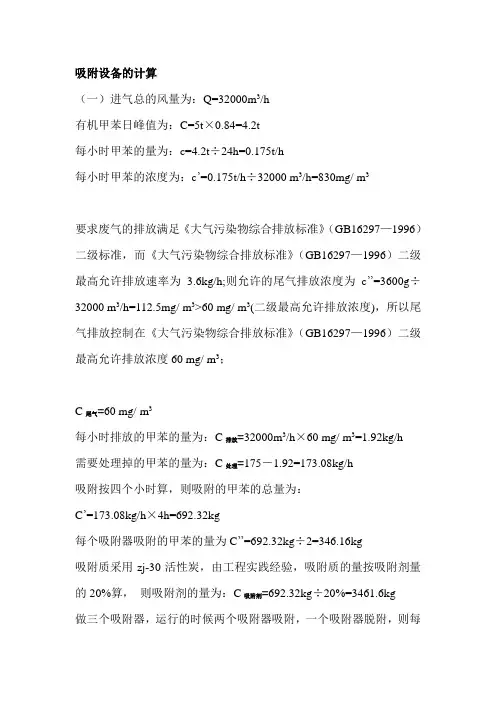

吸附设备的计算（一）进气总的风量为：Q=32000m3/h有机甲苯日峰值为：C=5t×0.84=4.2t每小时甲苯的量为：c=4.2t÷24h=0.175t/h每小时甲苯的浓度为：c’=0.175t/h÷32000 m3/h=830mg/ m3要求废气的排放满足《大气污染物综合排放标准》（GB16297—1996）二级标准，而《大气污染物综合排放标准》（GB16297—1996）二级最高允许排放速率为 3.6kg/h;则允许的尾气排放浓度为c’’=3600g÷32000 m3/h=112.5mg/ m3>60 mg/ m3(二级最高允许排放浓度)，所以尾气排放控制在《大气污染物综合排放标准》（GB16297—1996）二级最高允许排放浓度60 mg/ m3；C尾气=60 mg/ m3每小时排放的甲苯的量为：C排放=32000m3/h×60 mg/ m3=1.92kg/h需要处理掉的甲苯的量为：C处理=175－1.92=173.08kg/h吸附按四个小时算，则吸附的甲苯的总量为：C’=173.08kg/h×4h=692.32kg每个吸附器吸附的甲苯的量为C’’=692.32kg÷2=346.16kg吸附质采用zj-30活性炭，由工程实践经验，吸附质的量按吸附剂量的20%算，则吸附剂的量为：C吸附剂=692.32kg÷20%=3461.6kg做三个吸附器，运行的时候两个吸附器吸附，一个吸附器脱附，则每个吸附器吸附质的量为：C吸附剂’=3461.6÷2=1730.8kg（二）吸附器的尺寸设计zj-30活性炭的堆积密度为460kg/ m3,则堆积的体积为：V=1730.8kg÷460kg/ m3≈3.76 m3为保护活性炭层不被破坏，气速采用0.4m/s，则活性炭堆积的截面积为：S=32000 m3/h÷0.4m/s÷3600s≈22.2 m3 由于运行的时候只有两个吸附器在工作，因此每个吸附器活性炭堆积的截面积为：S’=22.2 m3÷2=11.1 m3每个吸附器活性炭堆积厚度为：ζ=3.76 m3÷11.1 m3≈0.34 m ，取0.4m采用立式固定床吸附塔，则塔径为：D={（4×11.1 m3）÷3.14}^0.5=3.76m，塔径过大，不宜采用因此采用卧式固定床吸附器，则假设塔高为2m,则吸附器的长：L=11.1 m3÷2m=5.55m≈5.6m所以吸附器采用卧式固定床吸附器，高跟宽都为2m,长为5.6m。
