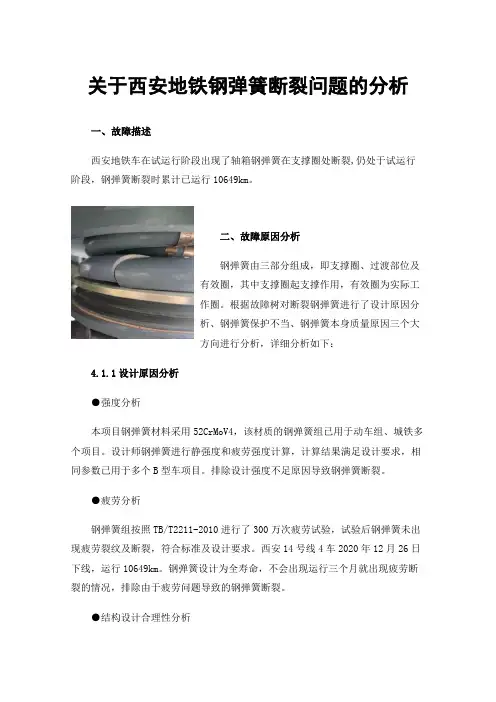

弹簧断裂分析报告
关于西安地铁钢弹簧断裂问题的分析
关于西安地铁钢弹簧断裂问题的分析一、故障描述西安地铁车在试运行阶段出现了轴箱钢弹簧在支撑圈处断裂,仍处于试运行阶段，钢弹簧断裂时累计已运行10649km。
二、故障原因分析钢弹簧由三部分组成，即支撑圈、过渡部位及有效圈，其中支撑圈起支撑作用，有效圈为实际工作圈。
根据故障树对断裂钢弹簧进行了设计原因分析、钢弹簧保护不当、钢弹簧本身质量原因三个大方向进行分析，详细分析如下：4.1.1设计原因分析●强度分析本项目钢弹簧材料采用52CrMoV4，该材质的钢弹簧组已用于动车组、城铁多个项目。
设计师钢弹簧进行静强度和疲劳强度计算，计算结果满足设计要求，相同参数已用于多个B型车项目。
排除设计强度不足原因导致钢弹簧断裂。
●疲劳分析钢弹簧组按照TB/T2211-2010进行了300万次疲劳试验，试验后钢弹簧未出现疲劳裂纹及断裂，符合标准及设计要求。
西安14号线4车2020年12月26日下线，运行10649km。
钢弹簧设计为全寿命，不会出现运行三个月就出现疲劳断裂的情况，排除由于疲劳问题导致的钢弹簧断裂。
●结构设计合理性分析钢弹簧设计阶段考虑了内外圈弹簧之间的安全距离，防止弹簧组在车辆运行过程中发生工作圈之间的磕碰，并确保弹簧组始终处于工作位置，排除钢弹簧运行过程中内外圈磕碰原因导致的断裂。
4.1.2钢弹簧保护情况分析●钢弹簧运输中的磕碰伤钢弹簧包装使用气泡垫将钢弹簧包裹后，成套装入木箱中。
运输采用汽运方式，要求物流方使用有棚车辆运输，钢弹簧组装前均须对包装及钢弹簧外观进行检查、确认。
2021年3月27日15时中车长客股份对断裂钢弹簧进行拆卸检查，钢弹簧外观未发现磕碰伤，排除由于磕碰伤原因致使钢弹簧断裂。
●酸碱腐蚀钢弹簧运输过程中使用有棚汽车运输，且已用气泡垫包裹，运输过程中不会受到雨水浸入，装车运行过程中有帽筒遮盖，构架上方有车体，不会有雨水浸入，现场拆卸检查发现钢弹簧漆水完好，未见腐蚀痕迹，排除酸碱腐蚀的原因。
4.1.3产品本身质量原因分析●产品理化性能分析问题发生后，检测中心对断裂钢弹簧、断裂钢弹簧同批次产品、5-13列装车钢弹簧产品同批次进行理化分析；1）原材料方面结果如下：表2 原材料含量可排除原材料材质等原因。
最新FMEA分析经典案例
潜在失效模式及后果分析FMEA编号: PFMEA-S02-76项目名称：富元电子组装线过程责任：装配车间编制人：赵立领车型年/车辆类型：____ 关键日期： FMEA日期（原始）：19/4/13 修订：_______主要参加人：1潜在失效模式及后果分析FMEA编号: PFMEA-S02-76项目名称：富元电子组装线过程责任：装配车间编制人：赵立领车型年/车辆类型：____ 关键日期： FMEA日期（原始）：19/4/13 修订：_______主要参加人：2潜在失效模式及后果分析FMEA编号: PFMEA-S02-76项目名称：富元电子组装线过程责任：装配车间编制人：赵立领车型年/车辆类型：____ 关键日期： FMEA日期（原始）：19/4/13 修订：_______主要参加人：3潜在失效模式及后果分析FMEA编号: PFMEA-S02-76项目名称：富元电子组装线过程责任：装配车间编制人：赵立领车型年/车辆类型：____ 关键日期： FMEA日期（原始）：19/4/13 修订：_______主要参加人：4潜在失效模式及后果分析FMEA编号: PFMEA-S02-76项目名称：富元电子组装线过程责任：装配车间编制人：赵立领车型年/车辆类型：____ 关键日期： FMEA日期（原始）：19/4/13 修订：_______主要参加人：5潜在失效模式及后果分析FMEA编号: PFMEA-S02-76项目名称：富元电子组装线过程责任：装配车间编制人：赵立领车型年/车辆类型：____ 关键日期： FMEA日期（原始）：19/4/13 修订：_______主要参加人：61718191101111121131111611711811912012112212311-规定丸粒流量并锁定-丸粒添加程序1次/80min，每次添加25Kg1.2mm丸粒。
25-设1127128129130113213313411361371139140141142143144145146147148149150。
FMEA分析经典案例
3
72
专用量具
6
4
2
40
2
冷卷成形
-达到指定几何尺寸：
表面平滑
2-3.旋向错误
影响弹簧影响弹簧装配
6
方向绕反
2
同上
最后线菏载测试误差验证
1
12
总圈数
2-4．自由长度
力超差
影响整车舒适性
7
HIC
1．顶杆节距推出误差
2．设备精度误差
3
-首件样品确认程序
-设备PM计划
-.操作者1次/2h
-.QC 2次/4h
3
63
2-5．弹簧外径不符合规
刚度超差
负荷超差
影响装配
9
Sc
卷簧机顶杆、滚轮参数未调整好
3
-首件样品确认程序
-首件认可
-操作者1次/2h
-.QC 2次/4h
2
54
做Spc控制图
9
3
2
54
自由长度
2-6大端圈间隙
弹簧力、刚度变化
7
HIC
卷簧机顶杆、滚轮参数未调整好
3
-首件样品确认程序
-100%去毛刺
-.喷丸
目视检查
4
84
刀具管理程序
生产科、设备科
7
3
4
84
4-1．回火间隔小于4h
弹簧使用寿命降低
8
HIC
1．回火设备坏
2．操作者未及时上料
4
-设备预防性维修
-周转箱控制方法
专用周转箱
4
128
1．建立周转箱定制
2．建立周转箱管理程序
8
钢板弹簧单边折断
焊接修复是一种常见的钢板弹簧单边折断修复方法，通过将断裂部分焊接在一起，实现修复。
详细描述
焊接修复具有操作简单、成本低廉的优点，适用于小范围、小尺寸的钢板弹簧断裂。然而，焊接过程中可能造成 钢板局部变形，影响钢板弹簧的平整度和刚度。此外，焊接质量受操作人员技能水平影响较大，需要经验丰富的 焊接工人进行操作。
钢板弹簧的断裂会影响车辆的制动 性能，特别是在紧急制动时，可能 导致制动距离延长。
承重能力
钢板弹簧是车辆承重的主要部件之 一，单边折断会降低车辆的承重能 力，影响货物运输和乘坐舒适度。
02
钢板弹簧单边折断原因分析
材料缺陷
01
钢板弹簧材料本身存在缺陷，如 夹杂物、气泡、裂纹等，这些缺 陷降低了材料的力学性能，容易 引发断裂。
道路状况不佳，如颠簸、坑洼等，会导致钢板弹簧承受额外的冲击和振动，从而 增加断裂的可能性。
载荷分布不均
钢板弹簧在承载过程中，如果载荷分布不均，会导致部分钢 板过载或欠载，从而引发断裂。
钢板弹簧的设计不合理，如长度、曲率半径等参数不合适， 也会导致载荷分布不均，增加断裂的风险。
03
钢板弹簧单边折断预防措施
材料质量控制
01
02
03
选用优质材料
确保钢板弹簧所用的材料 质量可靠，具有足够的强 度和耐久性，以降低断裂 的风险。
严格控制材料成分
对材料的化学成分进行严 格控制，确保各成分含量 符合标准要求，以提高材 料的综合性能。
进行材料检验
对采购回来的材料进行质 量检验，确保材料质量符 合要求，防止不合格材料 流入生产环节。
定期维护保养
对钢板弹簧进行定期维护 保养，清除表面污垢、锈 迹和杂物，保持其良好的 工作状态。
汽车的维修案例分析报告
汽车的维修案例分析报告目录一、内容综述 (2)1.1 背景介绍 (3)1.2 报告目的 (3)1.3 报告范围 (3)二、汽车维修案例概述 (5)2.1 案例选择标准 (6)2.2 案例分类 (6)三、汽车故障诊断与维修技术 (7)3.1 发动机故障诊断与维修 (8)3.2 底盘故障诊断与维修 (10)3.3 电气设备故障诊断与维修 (11)3.4 汽车空调系统故障诊断与维修 (12)四、汽车维修案例分析 (13)4.1 案例一 (14)4.1.1 故障现象 (15)4.1.2 诊断过程 (16)4.1.3 维修方法 (17)4.2 案例二 (17)4.2.1 故障现象 (18)4.2.2 诊断过程 (19)4.2.3 维修方法 (20)4.3 案例三 (21)4.3.1 故障现象 (22)4.3.2 诊断过程 (23)4.3.3 维修方法 (24)4.4 案例四 (26)4.4.1 故障现象 (27)4.4.2 诊断过程 (28)4.4.3 维修方法 (28)五、维修案例总结与启示 (30)5.1 维修经验总结 (31)5.2 教训与启示 (32)5.3 后续改进措施 (33)一、内容综述本次汽车维修案例分析报告旨在对一起汽车维修案例进行全面细致的分析，以揭示问题的本质，寻找解决方案，并总结经验和教训。
本案例涉及一辆汽车的维修过程，具体内容包括故障现象、故障诊断、维修方案制定与实施以及维修效果评估等环节。
通过深入分析此次维修案例，我们将探讨维修过程中的技术难点、解决方案的合理性以及经验教训等方面，以期提高汽车维修质量和服务水平。
在本次维修案例中，汽车出现了多种故障现象，包括发动机性能下降、油耗增加、异响等。
通过故障诊断与检测，我们确定了问题所在，并制定了相应的维修方案。
在维修过程中，我们遇到了一些技术难点，但通过专业技术和团队协作成功解决了问题。
维修方案的实施遵循了行业标准和安全操作规程，确保了维修过程的顺利进行。

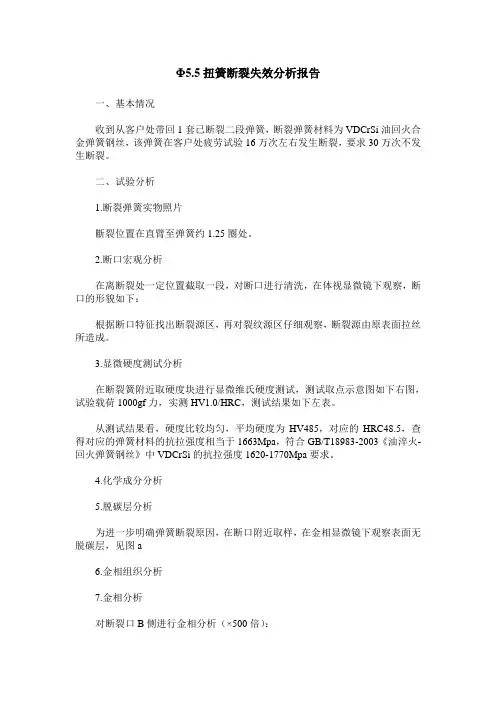

Φ5.5扭簧断裂失效分析报告
Φ5.5扭簧断裂失效分析报告一、基本情况收到从客户处带回1套已断裂二段弹簧，断裂弹簧材料为VDCrSi油回火合金弹簧钢丝，该弹簧在客户处疲劳试验16万次左右发生断裂，要求30万次不发生断裂。
二、试验分析1.断裂弹簧实物照片斷裂位置在直臂至弹簧约1.25圈处。
2.断口宏观分析在离断裂处一定位置截取一段，对断口进行清洗，在体视显微镜下观察，断口的形貌如下：根据断口特征找出断裂源区，再对裂纹源区仔细观察，断裂源由原表面拉丝所造成。
3.显微硬度测试分析在断裂簧附近取硬度块进行显微维氏硬度测试，测试取点示意图如下右图，试验载荷1000gf力，实测HV1.0/HRC，测试结果如下左表。
从测试结果看，硬度比较均匀，平均硬度为HV485，对应的HRC48.5，查得对应的弹簧材料的抗拉强度相当于1663Mpa，符合GB/T18983-2003《油淬火-回火弹簧钢丝》中VDCrSi的抗拉强度1620-1770Mpa要求。
4.化学成分分析5.脱碳层分析为进一步明确弹簧断裂原因，在断口附近取样，在金相显微镜下观察表面无脱碳层，见图a6.金相组织分析7.金相分析对断裂口B侧进行金相分析（×500倍）：外侧有明显褶皱层，内侧无明显褶皱层。
且断簧外侧表面有损伤形态。
断裂源位于弹簧钢丝外侧，有明显褶皱层，内侧无明显褶皱层。
由于高强度材料对表面缺陷较为敏感，在高应力状态下易造成早期疲劳断裂。
褶皱层的产生，一般来说原因有两种：材料拉丝过程中产生、过度喷丸产生。
经应力测试，从残余应力分布来看，喷丸基本正常可以排除。
初步推断材料表面局部受力损伤产生了褶皱层。
8.非金属夹杂物分析非金属夹杂物100×按GB/T10561-2005标准检测结果见如上图所示，硫化物类级别评为A0.5，球状氧化物类别评为D0.5。
整体评价：夹杂物不明显，GB/T18983-2003《油淬火-回火弹簧钢丝》对非金属夹杂物要求。
三、弹簧断裂原因分析1、从弹簧金相组织，表面脱碳，化学成分，显微硬度等分析结果均为正常。
Φ5.5扭簧断裂失效分析报告
Φ5.5扭簧断裂失效分析报告作者：陈荣敏来源：《E动时尚·科学工程技术》2019年第11期一、基本情况收到从客户处带回1套已断裂二段弹簧，断裂弹簧材料为VDCrSi油回火合金弹簧钢丝，该弹簧在客户处疲劳试验16万次左右发生断裂，要求30万次不发生断裂。
二、试验分析1.断裂弹簧实物照片断裂位置在直臂至弹簧约1.25圈处。
2.断口宏观分析在离断裂处一定位置截取一段，对断口进行清洗，在体视显微镜下观察，断口的形貌如下：根据断口特征找出断裂源区，再对裂纹源区仔细观察，断裂源由原表面拉丝所造成。
3.顯微硬度测试分析在断裂簧附近取硬度块进行显微维氏硬度测试，测试取点示意图如下右图，试验载荷1000gf力，实测HV1.0/HRC，测试结果如下左表。
从测试结果看，硬度比较均匀，平均硬度为HV485，对应的HRC48.5，查得对应的弹簧材料的抗拉强度相当于1663Mpa，符合GB/T18983-2003《油淬火-回火弹簧钢丝》中VDCrSi 的抗拉强度1620-1770Mpa要求。
4.化学成分分析5.脱碳层分析为进一步明确弹簧断裂原因，在断口附近取样，在金相显微镜下观察表面无脱碳层，见图a6.金相组织分析7.金相分析对断裂口B侧进行金相分析（×500倍）：外侧有明显褶皱层，内侧无明显褶皱层。
且断簧外侧表面有损伤形态。
