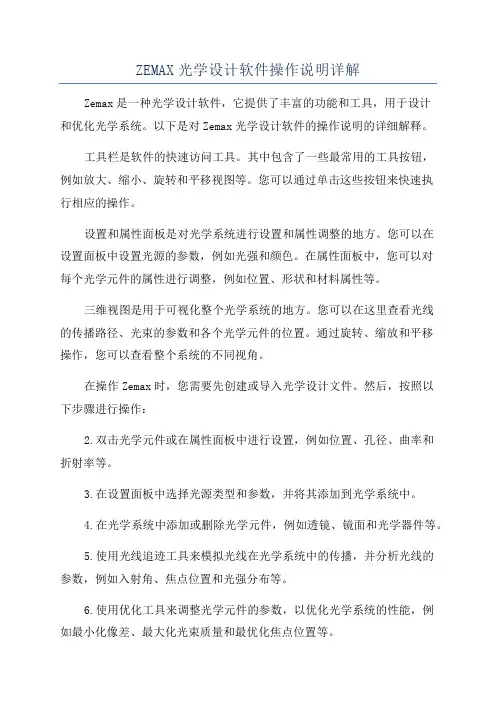

ZEMAX光学设计软件操作说明详解

ZEMAX光学设计软件操作说明详解Zemax是一种光学设计软件，它提供了丰富的功能和工具，用于设计和优化光学系统。

以下是对Zemax光学设计软件的操作说明的详细解释。

工具栏是软件的快速访问工具。

其中包含了一些最常用的工具按钮，例如放大、缩小、旋转和平移视图等。

您可以通过单击这些按钮来快速执行相应的操作。

设置和属性面板是对光学系统进行设置和属性调整的地方。

您可以在设置面板中设置光源的参数，例如光强和颜色。

在属性面板中，您可以对每个光学元件的属性进行调整，例如位置、形状和材料属性等。

三维视图是用于可视化整个光学系统的地方。

您可以在这里查看光线的传播路径、光束的参数和各个光学元件的位置。

通过旋转、缩放和平移操作，您可以查看整个系统的不同视角。

在操作Zemax时，您需要先创建或导入光学设计文件。

然后，按照以下步骤进行操作：2.双击光学元件或在属性面板中进行设置，例如位置、孔径、曲率和折射率等。

3.在设置面板中选择光源类型和参数，并将其添加到光学系统中。

4.在光学系统中添加或删除光学元件，例如透镜、镜面和光学器件等。

5.使用光线追迹工具来模拟光线在光学系统中的传播，并分析光线的参数，例如入射角、焦点位置和光强分布等。

6.使用优化工具来调整光学元件的参数，以优化光学系统的性能，例如最小化像差、最大化光束质量和最优化焦点位置等。

7.最后，可以通过三维视图和结果分析面板来查看和评估整个光学系统的性能和效果。

需要注意的是，Zemax是一种强大的光学设计软件，操作较为复杂。

在使用之前，建议您先阅读官方提供的操作手册和教程，熟悉软件的功能和操作方法。

此外，良好的光学基础知识也是操作Zemax的前提。

以上是对Zemax光学设计软件操作说明的详细解释。

希望能帮助您理解和使用这一软件。

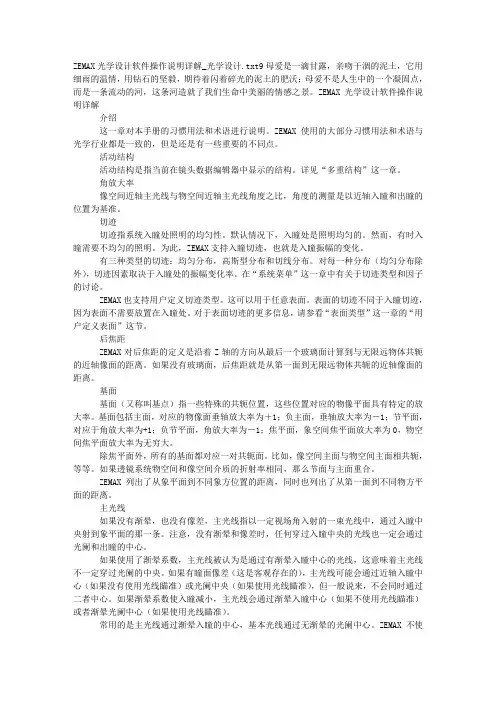

ZEMAX光学设计软件操作说明详解_光学设计
