成套电器设备报价人员学习资料
成套电气设备基础知识
成套电气设备基础知识成套安装接线基础知识培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布臵图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
成套电气设备报价
成套电气设备报价、预算人员学习资料一、对电气成套设备的初步认识作为一个电气成套设备的报价员，首先要懂得什么叫电气成套设备。
电气成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电气成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN □-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。
二、学习与掌握电气成套设备的基础知识作为一个电气成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电气成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
最新必学的成套电气设备知识大全!教学内容
最新必学的成套电气设备知识大全!作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV 中压开关站、35KV高压开关站。
贰学习与掌握电气成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
成套电气培训新手必看(1)
成套电气培训新手必看(1)
作为一名电气新手，你想要快速掌握关于成套电气培训方面的知识吗？下面，就为大家介绍一些新手必看的成套电气培训内容。
一、基础电气知识
作为电气方向的学习者，首先要掌握的就是一些基础电气知识，比如：电路构成、电气符号、电学定律、电压电流互换等等。
这些知识可以
通过查阅电气书籍或者网络资料来学习。
二、成套电气系统介绍
成套电气系统包括电气设备、电力保护、加电技术、自控系统等方面
的知识。
要让自己真正掌握成套电气系统方面的知识，必须先对电气
元器件的各种功能和工作原理有所了解，还要深入学习电气系统的各
个组成部分如何协同配合工作。
三、现场操作技能培训
电气培训还需要在实际现场进行操作，才可以将理论知识运用到实际中，切身感受到电气的各种操作技能。
比如，常用的工具操作、维修、保养和成套电气设备的调试和试运行。
四、安全知识
电气工作是非常危险的，要让自己在学习中更加注重安全知识，比如
电气事故的预防和急救措施、辨别电气设备中的危险因素和紧急处理
方法等。
毕竟安全问题永远是一个最重要的问题，必须时刻注意。
总之，成套电气培训既要有理论知识，也要有实际操作经验。
同时更要注重安全问题，让自己在培训中切实地提高电气技能水平，快速成为一名合格的电气工程师。
最新成套电气设备基础知识培训教材

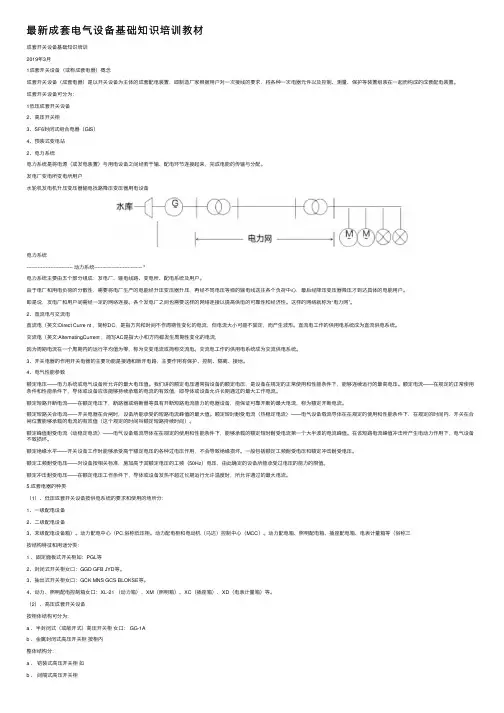

最新成套电⽓设备基础知识培训教材成套开关设备基础知识培训2019年3⽉1成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造⼚家根据⽤户对⼀次接线的要求，将各种⼀次电器元件以及控制、测量、保护等装置组装在⼀起⽽构成的成套配电装置。
成套开关设备可分为：1低压成套开关设备2、⾼压开关柜3、SF6封闭式组合电器（GIS）4、预装式变电站2、电⼒系统电⼒系统是将电源（或发电装置）与⽤电设备之间经若⼲输、配电环节连接起来，完成电能的传输与分配。
发电⼚变电所变电所⽤户⽔轮机发电机升压变压器输电找路降压变压器⽤电设备电⼒系统----------------------------- 动⼒系统------------------------------ *电⼒系统主要由五个部分组成：发电⼚、输电线路、变电所、配电系统及⽤户。
由于电⼚和⽤电负荷的分散性，需要将电⼚⽣产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中⼼，最后经降压变压器降压才到达具体的电能⽤户。
即是说，发电⼚和⽤户间需经⼀定的⽹络连接。
各个发电⼚之间也需要这样的⽹络连接以提⾼供电的可靠性和经济性。
这样的⽹络就称为“电⼒⽹”。
2、直流电与交流电直流电（英⽂:Direct Curre nt ，简称DC，是指⽅向和时间不作周期性变化的电流，但电流⼤⼩可能不固定，⽽产⽣波形。
直流电⼯作的供⽤电系统成为直流供电系统。
交流电（英⽂:AlternatingCurrent ，简写AC是指⼤⼩和⽅向都发⽣周期性变化的电流,因为周期电流在⼀个周期内的运⾏平均值为零，称为交变电流或简称交流电。
交流电⼯作的供⽤电系统成为交流供电系统。
3、开关电器的作⽤开关电器的主要功能是接通和断开电路，主要作⽤有保护、控制、隔离、接地。
4、电⽓性能参数额定电压——电⼒系统或电⽓设备所允许的最⼤电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使⽤和性能条件下，能够连续运⾏的最⾼电压。
成套电力设备基础知识培训资料
高压开关柜基础知识第一章高压开关柜概述 (2)第二章高压开关柜组成及分类 (3)第三章常见高压开关柜产品 (5)第四章总体质量要求 (21)第五章包装运输保管及开箱验收要求 (23)第六章常见故障缺陷及处理方法 (23)第七章高压开关柜订货须知 (24)第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：防止外部物体侵入内部设备的保护程度。
二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。
成套电气设备知识培训1
2019/2/25
型号说明：
2019/2/25
适用范围： 该装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层 建筑等低压配电系统的动力、配电和电机控制中心、电容补偿等的电 能转换、分配与控制用。 在大单机容量的发电厂、大规模石化等行业的低压动力控制中心 和电机控制中心等电力使用场合时能满足与计算机接的特殊需要。 该装置是根据电力部主管上级，广大电力用户及设计部门的要求， 为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方 便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可 靠的原则设计的新型低压抽出式开关柜。产品具有分断、接通能力高、 动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新 颖、防护等级高等特点。可以作为低压抽出式开关柜的换代产品使用。 我公司生产的GCS装置符合IEC-1《低压成套开关设备和控制设 备》、GB7251《低压成套开关设备和控制设备》、ZBK36001《低压抽 出式成套开关设备》等标准。
•
• • •
2019/2/25
GCK型低压抽出式开关柜
概述： GCK、GCL系列低压抽出式开关 柜式是我公司根据广大用户的需求 而设计的，具有结构先进、外形美 观、电气性能高、防护等级高、安 全可靠、维护方便等特点，是冶金、 石油、化工、电力、机械、轻纺等 行业低压供电系统理想的配电装置， 被国家列为两网改造推荐产品和第 九批节能产品。
产品型号及含义:
2019/2/25
• 产品结构特点 • 本动力箱（柜）系封闭式，外壳一般采用钢板焊接而成，也可 用型材组装而成。箱内左右侧壁上焊有电器安装立柱，刀开关操作 手柄装于箱前右侧箱门上，作为切换电源之用。箱门上可装电压表、 电流表、指示灯及操作按钮。可以开门检修箱内设备。 • 箱内设备采用条架式结构安装，安装灵活紧凑，方便维修。
成套电气设备报价学习资料
成套电气设备报价人员、预算人员学习资料一、对电气成套设备的初步认识作为一个电气成套设备的报价员，首先要懂得什么叫电气成套设备。
电气成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电气成套设备主要分为：0.4kV、0.69KV、1.2KV 低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV 高压开关站。
二、学习与掌握电气成套设备的基础知识作为一个电气成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电气成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
必学的成套电气设备知识大全!
作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV 低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。
贰学习与掌握电气成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。
(完整版)最新成套电气设备基础知识培训
成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜3、SF封闭式组合电器（GIS）64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
成套电力设备基础知识培训资料
高压开关柜基础知识第一章高压开关柜概述............................................................ 2.. .第二章高压开关柜组成及分类............................................................. 3. .第三章常见高压开关柜产品............................................................. 5. .第四章总体质量要求............................................................ 2..1.第五章包装运输保管及开箱验收要求............................................................ 2.. 3第六章常见故障缺陷及处理方法............................................................ 2.. 3第七章高压开关柜订货须知............................................................ 2.. 4第一章高压开关柜概述—、基本概念1•开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2•高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3•开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
成套开关设备(开关柜)报价人员应知应会资料
成套电器设备报价人员学习资料一、作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。
二、学习与掌握电器成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
成套电器设备报价人员学习资料
成套电器设备报价人员学习资料成套电器设备报价人员学习资料,成套电器设备预算人员学习资料一、对电器成套设备的初步认识作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：、、低压开关柜；、、12KV、24KV中压开关柜、高压开关柜，动力箱、照明箱、控制箱、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL、GGD、BFC、GCL、GBD、GCS、MNS；2、中高压类：GG-1A、XGN2-12、KYN1-12、JYN2,6-12、HXGN-12、XGN15-12、KYN18-12、KYN28-12、KYN□-24、、XGN□-、、；3、箱变类：YBM□-12/、ZGS9-12/、10KV中压开关站、35KV高压开关站。
二、学习与掌握电器成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关、刀开关、断路器、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器、避雷器等组成的设备叫一次设备。
它们按照原理关系所组成的回路称为一次回路或一次方案图。
为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表、控制信号元件、继电保护装置等。
它们按照原理关系所组成的回路称为二次回路或二次方案图。
三、了解电器成套设备的价格组成1、一二次元器件价格；2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等；3、母排价格，母排用量按一次方案图预算；4、壳体价格，比如：GGD：元/台；KYN28-12：元/台；HXGN-12：元/台；：元/台；GCK、GCS、MNS需按一次方案专业壳体厂家进行报价；箱式变电站、非标箱按箱体尺寸计算。
成套报价培训.
箱变
• 美式箱变
美式箱变体积小，结构紧 凑，没有独立的变压器室， 变压器直接暴露于户外， 开断变压器的负荷开关置 于变压器内，低压侧出线 直接与低压柜相连。外壳： 钢板。
配电箱
• 结构性能 固定式或拔插式元件，安装于固定柜中。
• 板材及厚度 板材：A3钢板或不锈钢板 厚度：门2mm+箱1.5mm ，门2mm+箱 1.5mm， 门1.5+箱1.2 ◆根据用户要求、或箱体大小确定
一、落地箱
配电箱
• 标准柜型 XL-21 尺寸：1700*700*400
配电箱
• 非标柜型 尺寸：一般制作
高度在2000以内 宽度600～1000 深度350～ 600
◆ 根据元件放置考虑尺 寸大小！
二、挂墙箱
• 明装箱 • 暗装箱
配电箱
◆标准箱（位箱），常用标称型号PZ-30 ◆非标箱
配电箱
高压柜
• 板材及厚度 板材：A3钢板 / 敷铝锌板 厚度：常规2mm（特殊要求时另议）
• IP防护等级 IP20 常规制作
• 安装场所 室内
高压柜
一、抽屉式断路器柜
• 国产柜型 KYN28（A）-12 市场上相同性能的其他 柜型（需在业主同意 后方可替换）： KYN44-12 KYN36-12
高压柜
低压柜
• 授权柜 MNS 2.0 （ABB） Blokset （施耐德） MB301 （施耐德，船用） 8PT （西门子） ◆标准型 ◆改进型
ቤተ መጻሕፍቲ ባይዱ
母线桥
• 密集母线桥 • 封闭式母线桥
◆ 根据电流大小选取。
箱变
• 欧式箱变
欧式变电站的箱体是由： 底座、外壳、顶盖三部分 构成。欧式箱变都设有独 立的变压器室、高压室、 低压室。外壳：混凝土、、 铝合金板、彩钢板等。
成套设备报价员学习资料_电力水利_工程科技_专业资料
❖ 授权柜
❖ 授权柜 MNS 2.0 （ABB） Blokset （施耐德） MB301 （施耐德，船用） 8PT （西门子） ◆标准型 ◆改进型
❖ 母线桥
❖ 密集母线桥 ❖ 封闭式母线桥
◆ 根据电流大小选取。
❖ 结构性能
❖ 固定式或拔插式元件，安装于固定柜中。
❖ 板材及厚度
• ■无功补偿方案如静态补偿、动态补偿、分相补偿、滤波电容柜和
•
消谐电容柜等，需根据现场情况由用户确定。
无功补偿柜的主要配置：
■静态补偿 进线开关、分路保护熔断器（或断路器）、 接触器、热继电器（ 可选）、电容器、无功补偿控制器。在一些谐波污染比较严重的 场合，需要在电容器前串接电抗器。
■动态补偿 进线开关、分路保护熔断器（或断路器）、动态无功调节器（或 复合开关、电容器，无功补偿控制器。
•
3.连接母线。
•
以GGD为列：常见的一般都是由进线柜，电容柜，出线柜 组成
•
进线柜： 一次元件一般有刀开关和断路器，二次元件有仪表，转换开关，信号灯，互
感 器，有些还有计量电度表浪涌保护器等，视图纸而定。
•
出线柜：一次元件和进线柜没什么区别，就是回路数多少的问题，还有就是出线柜有
些使用交流热継；
）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避
雷器等组成的设备叫一次设备。一次回路图是表示供配电系统中电能输送和分配线路的接
线图，也称主接线图。它是一次设备连接用于接收和分配电能的电路图。一次系统图一般
用概略图来描述。通常仅用符号表示各设备，为了使一次系统能安全可靠、稳定地运行，
❖ 1、报价资源的来源 ❖ 2、柜型的通用与替换 ❖ 3、柜内元件的选配及替换 ❖ 4、柜体尺寸测算及价格 ❖ 5、报价方式及询价注意事项 ❖ 6、成套附件
成套设备基础知识：成套电气设备基础知识----专业篇
成套设备基础知识：成套电气设备基础知识----专业篇成套安装接线基础知识培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布臵图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
成套电器设备报价应撑握的基本知识培训讲义
成套电器设备报价应掌握的基本知识培训讲义1. 前言成套电器设备报价是一个涉及多个方面知识的复杂过程。
要正确地进行成套电器设备报价，需要具备一定的基本知识。
本文档将介绍成套电器设备报价的基本概念、流程以及一些注意事项，帮助读者在实践中更好地掌握成套电器设备报价相关的基本知识。
2. 成套电器设备报价的概念成套电器设备报价是指根据客户需求，在一定的技术、质量和经济等条件下，综合考虑各种因素，编制一份合理的电器设备报价清单。
成套电器设备报价的目的是为客户提供一个明确的价格和设备配置，以便客户做出决策。
3. 成套电器设备报价的流程成套电器设备报价的流程包括以下几个步骤：步骤1：了解客户需求在进行成套电器设备报价之前，首先需要与客户进行沟通，了解客户的具体需求。
这包括对项目的规模、工艺流程、环境要求等方面进行详细了解。
步骤2：设备选型根据客户的需求，进行设备的选型工作。
这一步需要考虑诸多因素，如设备的性能指标、品牌信誉、售后服务等。
步骤3：编制设备清单根据设备选型结果，编制成套电器设备的清单。
清单应包括设备名称、型号、数量、价格等信息。
步骤4：计算成本在编制设备清单的基础上，计算成本。
成本包括设备价格、运输费用、安装调试费用、维护费用等。
步骤5：确定报价根据设备选型和成本计算结果，确定最终的报价。
步骤6：编制报价文件将最终的报价整理成文件，包括报价单、设备清单、技术说明等。
步骤7：报价提交将编制好的报价文件提交给客户，并进行详细解释和说明。
4. 成套电器设备报价的注意事项在进行成套电器设备报价时，需要注意以下几个方面：注意事项1：仔细核对客户需求在了解客户需求时，应详细核对客户提供的信息，确保对客户需求的理解准确无误。
注意事项2：选择可靠的设备供应商设备的质量和售后服务对于客户来说非常重要。
在选型过程中，应选择信誉好、售后服务好的设备供应商。
注意事项3：考虑成本和质量的平衡成套电器设备报价需要综合考虑成本和质量之间的平衡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成套电器设备报价人员学习资料,成套电器设备预算人员学习资料（1）一、对电器成套设备的初步认识作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：、、低压开关柜；、、12KV、24KV中压开关柜（目前发展趋势）、高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、（不推荐使用）、XGN□（JGN□）（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、（目前市场上主流产品）、；3、箱变类：YBM□-12（24、）/、ZGS9（11）-12（）/、10KV中压开关站、35KV高压开关站。
二、学习与掌握电器成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。
由它们按照原理关系所组成的回路称为二次回路或二次方案图。
三、了解电器成套设备的价格组成1、一二次元器件价格；2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等；3、母排价格，母排用量按一次方案图预算；4、壳体价格，比如：GGD：元/台；KYN28-12：元/台；HXGN-12：元/台；：元/台；GCK、GCS、MNS需按一次方案由专业壳体厂家进行报价；箱式变电站、非标箱（柜）按箱体尺寸计算。
5、包装及运输费用；6、企业综合费用，包括管理费、人工工资、税金及利润等；7、其它费用，比如投标时若中标需向招标公司交纳一定的费用。
四、平时加强对元器件的价格资料收集整理，及时掌握元器件价格的变动情况五、报价过程及应注意事项1、对图纸进行全面的消化：根据用户提供的图纸，首先将图纸的目录进行核对、然后分配归类。
按照图纸设计说明及技术要求（对有招标文件而言，还需结合招标文件技术要求）理解本工程的设计意图，考虑核算可变方案所需的价格，同时应重视平面布置图（平面布置图上反映柜与柜之间有无母线桥架及母线桥架长度）。
2、相关注意事项：①、就高压柜而言，为了满足五防要求，进线柜需配带电显示器（强制型：DXN-10、24/35Q）及电磁锁，出线柜需配带电显示器（提示型：DXN-10/35T）及接地开关联锁装置。
②、两路电源进线时考虑备自投装置，两路电源进线与母联之间考虑电气及机械联锁装置（三合两）。
③、六氟化硫环网柜与KYN28-12中置柜一般需配温湿度控制器及加热器。
④、对相间及相间对地距离不能满足带电要求时需采取母排硫化处理或采用异形母排或母排套热缩套管，接头也应用绝缘罩包覆。
⑤、了解低压塑壳断路器附件的意义，如下表：⑥、了解低压抽出式开关柜结构（抽屉柜抽屉安装总有效高度≤），详见下表：注：1、以常用塑壳断路器而言，63A抽屉模数为1/2或1/4，100A（125A）、160A、225A（250A）为1模数或模数，400A为2模数或3模数，630A为2模数或3模数，当630A做成抽屉有困难时可改为固定插拔式安装。
成套电器设备报价人员学习资料,成套电器设备预算人员学习资料（3）2、热轧等边角钢3、热轧普通槽钢4、热轧钢板5、根据负荷选用绝缘母线截面6、以空气作为绝缘介质柜内各相导体间与对地净距（cm）注：海拔高度超过1000m时1、2项应按每升高1000m增大10%进行修正；3～6项值应分别增加1或2项值的修正值。
7、高原型开关内一次元件的带电距离8、工频耐压水平注：上表各值为在海拔高度为1000m处（即在加工厂家内）的工频耐压试验值一、对电器成套设备的初步认识作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：、、低压开关柜；、、12KV、24KV中压开关柜（目前发展趋势）、高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC （不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、（不推荐使用）、XGN□（JGN□）（不推荐使用）、（目前市场上主流产品）、；3、箱变类：YBM□-12（24、）/、ZGS9（11）-12（）/、10KV中压开关站、35KV高压开关站。
二、学习与掌握电器成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。
由它们按照原理关系所组成的回路称为二次回路或二次方案图。
三、了解电器成套设备的价格组成1、一二次元器件价格；2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等；3、母排价格，母排用量按一次方案图预算；4、壳体价格，比如：GGD：元/台；KYN28-12：元/台；HXGN-12：元/台；：元/台；GCK、GCS、MNS需按一次方案由专业壳体厂家进行报价；箱式变电站、非标箱（柜）按箱体尺寸计算。
5、包装及运输费用；6、企业综合费用，包括管理费、人工工资、税金及利润等；7、其它费用，比如投标时若中标需向招标公司交纳一定的费用。
四、平时加强对元器件的价格资料收集整理，及时掌握元器件价格的变动情况五、报价过程及应注意事项1、对图纸进行全面的消化：根据用户提供的图纸，首先将图纸的目录进行核对、然后分配归类。
按照图纸设计说明及技术要求（对有招标文件而言，还需结合招标文件技术要求）理解本工程的设计意图，考虑核算可变方案所需的价格，同时应重视平面布置图（平面布置图上反映柜与柜之间有无母线桥架及母线桥架长度）。
2、相关注意事项：①、就高压柜而言，为了满足五防要求，进线柜需配带电显示器（强制型：DXN-10、24/35Q）及电磁锁，出线柜需配带电显示器（提示型：DXN-10/35T）及接地开关联锁装置。
②、两路电源进线时考虑备自投装置，两路电源进线与母联之间考虑电气及机械联锁装置（三合两）。
③、六氟化硫环网柜与KYN28-12中置柜一般需配温湿度控制器及加热器。
④、对相间及相间对地距离不能满足带电要求时需采取母排硫化处理或采用异形母排或母排套热缩套管，接头也应用绝缘罩包覆。
⑤、了解低压塑壳断路器附件的意义，如下表：注：1、以常用塑壳断路器而言，63A抽屉模数为1/2或1/4，100A（125A）、160A、225A（250A）为1模数或模数，400A为2模数或3模数，630A为2模数或3模数，当630A做成抽屉有困难时可改为固定插拔式安装。
2、GCS、MNS有经济型与标准型之分；GCK、GCS、MNS还可做成固定分隔式。
3、抽屉柜单元抽屉有效安装尺寸：160mm：；200mm：；220mm：；240mm：：：：⑦、GGD壳体电器元件有效安装尺寸：600mm柜宽：×2-25×2-30×2=800mm柜宽：×2-25×2-30×2=1000mm柜宽：×2-25×2-30×2=1200mm柜宽：×2-25×2-30×2=⑧、低压柜母线的计算：变压器上进线及联络柜三相主母排单拼大约16米（柜宽为800mm 时）。
当进线柜带计量时，由于计量互感器及计量表计占用一定的空间致使刀开关及空气开关安装位置都要下移，故母线长度还应加长每相约；当母线长度大于6m时，母线之间需考虑搭接头；当母线为双拼或三拼时，还需考虑垫块；当进出线电缆较多时应考虑横排出线。
六、熟悉并掌握常用技术数据1、母排理论重量及载流量选用表a）、接触面搪锡或镀锡。
b）、环境温度：铜母线为40℃，铝母线为35℃，最高工作温度为85℃。
c）、周围环境温度不等于40℃的校正系数见下表d）、周围环境温度不等于35℃的校正系数见下表e）、理论重量及载流量选用表2、热轧等边角钢3、热轧普通槽钢4、热轧钢板5、根据负荷选用绝缘母线截面6、以空气作为绝缘介质柜内各相导体间与对地净距（cm）注：海拔高度超过1000m时1、2项应按每升高1000m增大10%进行修正；3～6项值应分别增加1或2项值的修正值。
7、高原型开关内一次元件的带电距离8、工频耐压水平注：上表各值为在海拔高度为1000m处（即在加工厂家内）的工频耐压试验值。
