德尔格麻醉机常见故障解析

此故障出现时，显示屏也显示器件出错。一般来说，马达无动作是马达冲顶造成的，所以应先按上述更换测速传感器件，避免马达再次冲顶。马达无动作，一般有两种情况，一是马达冲顶时，马达丝杆卡住，马达无法动作，此故障比较好判断，用手扳动呼吸器囊，扳不动则马达卡死。这时可以拆开马达，重新组装马达丝杆。二是由于马达连续冲顶，造成内部驱动电路损坏，此时可以测量马达驱动电压，如无电压，则内部电路损坏，马达驱动电路上有四只大功率三极管，通过控制三极管的通断来控制马达的运转。经测量有两只三极管断路，更换同型号三极管后，开机实验，马达工作正常。
德尔格麻醉机常见故障解析
更新时间：2011-1-器出现负压高报警时，要特别注意仪器内负压泵的声音，可以听到负压泵负荷很大，并且声音低沉。这时，打开仪器盖后，看到负压泵上接着一个白色的空气过滤器，过滤器发黑，证明空气过滤器已堵塞，更换空气过滤器，故障排除。
2、呼吸器马达冲顶
当仪器出现此故障时，显示屏上出现器件出错。马达冲顶，说明马达转速失控，怀疑马达测速电路故障。这时，可以将呼吸器外罩打开，可以看到，马达下部带有一测速光栅和一个光电感受器，打开机器观察，光电器件的发光管是否有红光，无则损坏，更换光栅和光电器件，仪器恢复正常。
3、呼吸器马达无动作

麻醉机的常见故障维修及日常维护保养

工业技术幸福生活指南89幸福生活指南麻醉机的常见故障维修及日常维护保养张军盐城市第三人民医院设备科江苏盐城 224000摘要：在医院临床治疗体系中，麻醉机是较为常见且重要的医疗设备，然而在临床实践过程中麻醉机往往会出现故障，如果不能及时对其进行处理，就可能会威胁患者的生命安全。

除此之外，无论麻醉机的质量如何，在使用过程中都不可避免的会出现一些故障，只有在其未出现故障之前就合理给予维护保养，才能最大程度的降低故障发生率。

据此，本文对相关问题进行研究，希望能够为后来者的分析提供一定程度上的参考。

关键词：麻醉机；常见故障；日常维护前言在临床医学中麻醉机是应用较为普遍的设备，对患者的治疗效果存在着十分明显的影响，意义重大。

麻醉机主要通过机械回路的具体方式将麻醉药完全送入到患者的肺泡中，在患者体内可以形成麻醉药气体分压，将麻醉药快速的弥散至人体血液内，可达到对患者中枢神经系统产生抑制作用的目的，取得良好的全身麻醉效果，麻醉机出现故障会导致麻醉效果不理想，威胁患者生命安全，所以应关注麻醉机常见故障维修机日常维护保养的问题。

本文分析了这一问题并提出了相关建议，具备现实意义。

1麻醉机的常见故障维修及日常维护保养现状在对整体问题进行研究前，有必要明确麻醉机的常见故障维修及日常维护保养现状。

在我国医学技术水平不断提高的背景下，医疗机构的现代化程度也得到了深化，无论是一体化还是集成化都已经成为了麻醉机的主要发展方向，甚至连智能化方向也必须要完全的包括在其中。

如今很多创新式的麻醉机都已经在临床中得到了应用，其将传统麻醉机与呼吸机的具体功能进行了融合，以处理器为基础，对气体的相关输送量进行检测，如此也就能够为患者提供更加精准的麻醉气体。

这种麻醉机的功能具备集成化的特点，在急救等领域具有十分广泛的应用空间。

在一般情况下，麻醉机都存在着自检系统，对于一些较小的故障能够合理提醒，保证患者安全，但由于麻醉机一体化程度的不断提升，其内在构造也变得越来越精细，对其进行维修具备一定难度，需要有针对性的保证故障维修质量与效率，合理制定日常维护保养方案。

麻醉机常见故障及排除方法

麻醉机常见故障及排除方法一）检测故障的步骤1、先检查各部件的连接是否有问题。

（包括各种管路、储气囊、碱石灰罐、蒸发器等）。

2、检查换向阀、排气阀等转动灵活不灵活。

3、检查流量计性能正常不正常。

4、气路渗漏检查。

（二）维修实例1、换向阀现象：换向阀的手柄转不动。

判断：换向阀芯锈死。

维修：拆下换向阀的手钮及前后板，再小心的拆下阀芯，用细纱纸打磨掉阀芯及阀套的锈迹，再在阀芯及阀套上涂凡士林，按原位置装好，保证其转动灵活。

2、排气阀现象：排气阀手柄转不动。

判断：排气阀阀芯锈死。

维修：拆开排气阀，小心的拆下阀芯，用细砂纸打磨掉阀芯及阀套的锈迹，再在阀芯及阀套上涂凡士林，按原位置装好，保证其转动灵活。

3、快速供氧阀现象：在没有打开流量计的情况下，气体出气口有气流。

判断：快速供氧阀坏。

维修：拆开快速供氧阀，换O型圈或弹簧。

4、流量计现象：O2，N2O比例低于1.5：3.5 判断：齿轮调节装置松动。

维修：将N2O齿轮顶丝松开，使齿轮轴可自由转动，旋转O2、N2O旋钮，使O2、N2O比例为1.5：3.5。

固定O2旋钮，用手转动O2齿轮，使O2齿轮与挡轮卡死，将N2O齿轮顶丝拧紧。

5、N2O安全阀现象：N2O流量计浮子不动。

判断：若流量计没问题，则为N2O安全阀有问题。

维修：拆开N2O安全阀，更换N2O安全阀的膜片。

6、呼吸回路现象：呼吸回路漏气。

判断：将换向阀手钮置于“成人手动”位置，用手堵住Y形接头，打开快速供氧阀开关充气，气道压力应达到3kPa。

若1分钟后，压力下降到0.1kPa，为漏气。

维修：检查各接口，并保证它们的连接良好。

如发现橡胶垫，储气囊，波纹管损坏或老化，更换后再试漏。

7、蒸发器（1）现象：麻醉机周围有药味。

判断：蒸发器注药口和排药口漏药。

维修：检查蒸发器注药口和排药口的密封圈、垫有无损坏。

如有，更换之。

（2）浓度不准现象：蒸发器输出浓度与刻度差别很大。

判断：蒸发器内部故障。

维修：寄回厂家，由厂家维修。

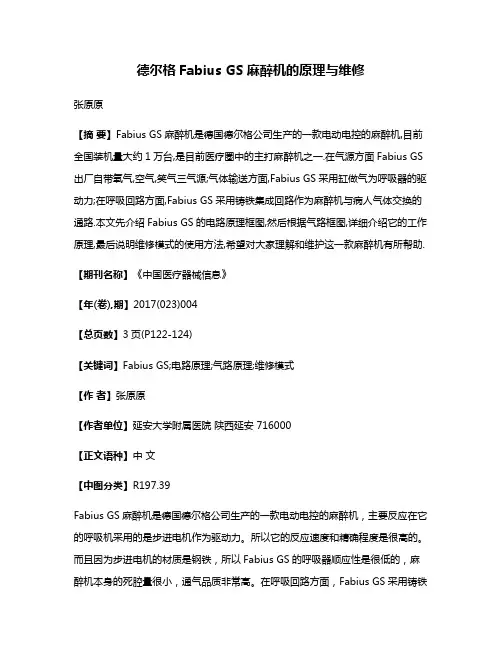

德尔格Fabius GS麻醉机的原理与维修

德尔格Fabius GS麻醉机的原理与维修张原原【摘要】Fabius GS麻醉机是德国德尔格公司生产的一款电动电控的麻醉机,目前全国装机量大约1万台,是目前医疗圈中的主打麻醉机之一.在气源方面Fabius GS 出厂自带氧气,空气,笑气三气源;气体输送方面,Fabius GS采用缸做气为呼吸器的驱动力;在呼吸回路方面,Fabius GS采用铸铁集成回路作为麻醉机与病人气体交换的通路.本文先介绍Fabius GS的电路原理框图,然后根据气路框图,详细介绍它的工作原理,最后说明维修模式的使用方法,希望对大家理解和维护这一款麻醉机有所帮助.【期刊名称】《中国医疗器械信息》【年(卷),期】2017(023)004【总页数】3页(P122-124)【关键词】Fabius GS;电路原理;气路原理;维修模式【作者】张原原【作者单位】延安大学附属医院陕西延安 716000【正文语种】中文【中图分类】R197.39Fabius GS麻醉机是德国德尔格公司生产的一款电动电控的麻醉机，主要反应在它的呼吸机采用的是步进电机作为驱动力。

所以它的反应速度和精确程度是很高的。

而且因为步进电机的材质是钢铁，所以Fabius GS的呼吸器顺应性是很低的，麻醉机本身的死腔量很小，通气品质非常高。

在呼吸回路方面，Fabius GS采用铸铁制造的集成回路，顺应性小，也有利于提高通气品质。

同时由于是铸铁制造的集成回路，维修人员无法看到详细的内部结构，维修集成回路的时候就要靠理论分析。

在软件方面，Fabius GS拥有非常实用的维修模式，在维修模式里面，我们可以看到各个传感器的信息，如果利用的好，可以帮我们准确的判断故障。

Fabius GS的全部控制与信号处理都是由主板来完成的。

电池连接电源，电源连接主板，给整个麻醉机供电。

Vacuum是膜压，因为Fabius GS是步进电机作为驱动，所以需要一个膜保持气密性，为了让膜紧紧的贴附在电机气缸表秒，需要一个负压的吸引，这个负压不能过大也不能太小，否则呼吸机处于保护的原因，会出现呼吸机失败这个报警。

2例德尔格Fabius2000麻醉机故障检修

2011年第26卷 07期 V OL.26 No.07126OPERATION & GUARANTEE FOR INSTRUMENTS德国Drager 公司生产的Fabius 系列麻醉机具有两个显著特点：其内置式电动电控呼吸机采用滚膜式。

所谓滚模式是用一种薄壁的橡胶筒装在气缸筒和活塞之间，密封是靠橡胶筒。

活塞运动时，橡胶筒像滚膜一样的随活塞运动而不与缸筒之间产生摩擦，橡胶筒可方便取出进行消毒；呼吸回路中设置新鲜气体脱耦阀，实现了新鲜气体隔离，使潮气量输送不受新鲜气体影响。

Fabius 2000型麻醉机经济适用，性能可靠且故障率低。

现总结2例报警故障的检修，仅供参考。

1 故障一1.1 故障现象呼气阀泄漏报警。

机控时呼吸器动作正常，在吸气相呼气阀阀片和吸入阀阀片同时动作，潮气量输出远小于设定值，机器发出声光报警并提示呼气阀泄漏。

1.2 分析与处理在吸气相，呼气阀阀片应处于关闭状态，否则引起呼气阀泄漏报警。

机控时，呼气阀的开启和关闭由PEEP 控制阀控制。

过程如下：打开机器后部中间一块盖板，可看到气体模块，其上有活塞泵、电子PEEP 阀、压力传感器、气容等。

活塞泵出气端经过气容后输出正压控制气，在吸气相，电子PEEP 阀得电吸合，控制气经过电子PEEP 阀后由PEEP/Pmax 控制管加载到PEEP 控制阀上，使PEEP 控制阀关闭，从而阻断呼气回路，由于呼气阀处于PEEP 控制阀之后，呼吸回路中的气流不能到达呼气阀，所以呼气阀关闭；在呼气相，电子PEEP 阀失电，控制气经电子PEEP 阀释放到大气中，PEEP 控制阀开启，当呼气回路中有气流经过呼气阀时，呼气阀开启。

开机检查，首先标定流量传感器，标定OK，排除潮气量显示错误。

再检查PEEP/Pmax 控制管，发现其输出端无控制气。

电子PEEP 阀无任何动作声，其正常时会发出“啪嗒-啪嗒”的动作声音，测电子PEEP 阀空载供电电压，DC 0V 和DC 5V 交替出现，说明控制电路正常。

麻醉机的常见故障维修及日常维护保养研究

麻醉机的常见故障维修及日常维护保养研究摘要：麻醉机属于现代医疗设备，主要用于手术室。

麻醉机由多个系统、多个部件组成，需定时维修保养。

但在机体一体化水平持续提升后，各种电子元件以及集成电路的故障发生率下降。

但在外科手术频率日益升高的背景下，必须保证麻醉机性能，做好麻醉机日常维护保养，确定麻醉机可始终稳定运行，最大程度上规避故障发生。

关键词：麻醉机；常见故障；日常维护保养麻醉机属于现代医疗服务中常用的一种医疗设备，承担着为患者提供氧气、全身麻醉等重任。

该仪器可有效控制麻醉药物吸入量以及氧气吸入量，保证取得最佳麻醉效果，保证用药及用氧的均衡性及稳定性，辅助临床救治患者。

若麻醉机发生故障无法正常工作，不仅会导致麻醉工作难以正常进行，甚至会导致患者昏迷或死亡。

为最大化麻醉机的应用价值，明确常见仪器故障并制定有效维修方案，做好仪器日常维护保养，保证仪器性能是非常有必要的[1]。

1.常见故障维修1.1漏气故障及维修漏气属于麻醉机常见故障，主要在仪器内、外部高压气路部位发生。

在高压作用影响下发生的漏气现象会有气流声产生，所以该故障多可及时发现并确定故障部位。

若属于气路管漏气，则需及时进行气路管更换或气路管加固操作，但在维修处理之前必须重点分析气路管的气体高压耐受度。

实际进行漏气问题查找时，可通过手动检测方法及设备自检方法达到查找目的。

若进行手动查找，需充满皮囊气体，用手握住皮囊。

若有漏气现象，压力维持时间多在10秒以内。

若不能维持风向压力，系统频率自行补充新鲜气体或增加气体流量，也代表有漏气发现。

若进行仪器自检，仪器发现漏气现象后，会第一时间发出警报，提醒工作人员[2]。

确定漏气问题存在后，需第一时间进行检修工作。

若因吸收罐密封圈、胶垫磨损或油污导致的漏气现象，需第一时间进行清洗或更换操作；若因拆装操作频繁进行，降低二氧化碳吸收罐密封性导致漏气问题发生，第一时间检查漏气部位，尝试吸收罐重新安装；若因挥发罐、麻醉机不匹配导致的漏气，需及时检查挥发罐是否锁紧，或及时更换匹配挥发罐。

德尔格麻醉机常见故障的维修处理

2、马达异常故障
马达出现故障的表现形式主要马达冲顶或马达不运行等故障。如果故障属于马达不运行情况，大多数都是由供电故障造成的，需要检查马达或者麻醉机供电情况，查看其是否存在供电中断或者接触不良等情况。如果经过检测之后，机体内部和马达都处于正常供电情况下，则需要对控制箱驱动板的电压进行全面检查，该检查方式为电路回路检查。如果麻醉机的电压和电流都属于正常情况下，应该对滚膜气压进行检查，需要将气缸和滚膜之间的气压进行适当调节，这样就能够解除故障。如果出现马达冲顶情况，首先需要辨别故障产生之前是否出现报警情况。麻醉机主要借助马达活塞运动技术，这样能够设置呼吸频率以及潮气量等，维持患者呼吸状态。如果呼吸机出现冲顶情况，可能是由于光栅计数器挥着终止开关出现问题，这主要是由于马达需要依赖于控制指令运行，在运行期间如果马达无法接收到操作指令，就可能出现失控问题，此时需要更换故障部件。在通电之后如果马达能够正常运行，然而在短时间内风箱出现响声异常情况，马达卡机，该类故障主要是马达冲顶之后导致丝杆出现变形情况造成的。在拆卸马达之后，矫正丝杆位置，之后再安装马达，这样就能够正常运行。
麻醉机属于现代化科技发展的产物，其工作状态的正常化能够在较大程度上影响患者的生命安全。所以在麻醉机出现故障之后需要对其进行全面排查，并且采取有效措施排除故障。在实际应用麻醉机时有助于麻醉师精确提升麻醉效果，还能够同时设置呼吸机功能，完成麻醉师设定的呼吸频率和潮气量维持患者呼吸，确保患者生命安全。其次，不仅需要对呼吸机进行定期检修和测试，更换陈旧零件，还需要麻醉机使用人员和科室注重日常保养和清洁麻醉机。定期检查电路回路情况，及时更新老化电路，清洗钠石灰垢，二氧化碳浓度以及脉搏氧饱和情况，监测呼吸机容量等。过滤器异物定期排除以及检测设备整体密封性，设定各类传感指标等。在使用麻醉机期间，需要注重维修，保养和检测，这样能够全面提升麻醉机的使用寿命，为患者提供较好的医疗服务。

德尔格FabiusCE麻醉机呼吸器故障分析与维修

2010年第25卷 08期 V OL.25 No.08128OPERATION & GUARANTEE FOR INSTRUMENTSFabius CE 麻醉机是德国德尔格公司生产的一款电控麻醉机，其设计原理决定了故障的特殊性。

本文就“呼吸器故障”报警的3种情况进行分析，并总结了维修方法。

1 故障一故障现象：膜压偏出正常范围。

分析与维修：电控的呼吸机在工作的时候需要一个由泵产生的膜压作为工作基础。

这个压力值的常规范围是180~220mbar 之间，在维修模式中可以看到这个值。

一般情况下是膜压偏高。

因为在泵的进气口有一个过滤器，如果工作环境达不到标准或者长时间没有对机器进行保养，在工作一段时间后这个过滤器会脏堵，膜压会高于220mbar(有时候到250mbar 时也能正常工作)。

呼吸器没有这个膜压的支持就不会工作。

临时取下过滤器判断，通常膜压值会恢复正常，比较少见膜压偏低或者不稳。

膜压恒定偏低一般是管道连接问题。

膜压不稳一般都是低压阀下面的密封圈老化泄漏引起的。

2 故障二故障现象：马达不工作。

分析与维修：检查供给呼吸机马达的电压是否正确。

可以从电源支持板（Power Supply PCB，图1中的X1）找到测量端口。

它的2脚就是供给马达的28V 电源端口。

如果没有这个电压，再测量如图3所示的1~2脚，看看有无1 CPU 模块；2 EPROM 图 1 驱动板结构图1 电源模块；2 滤波保护器；3 变压器；4 控制面板5 中央调节器；6 驱动板；7 显示屏；8 主板9 可充电电池；10～11 压力传感器图 2 控制箱结构图德尔格Ｆａｂｉｕｓ　ＣＥ麻醉机呼吸器故障分析与维修Failure Analysis and Troubleshooting of Drager Fabius CE Anesthesia System[摘要] 本文介绍了德尔格Fabius CE麻醉机有关呼吸器的三种常见报警故障的分析及解决办法。

Drager Fabius Tiro 麻醉机常见故障解析

在待机状态下同时按住菜单键关闭键和中央旋钮三个键即可进入维修模式然后servicelog进入后再选realtimevalues此时便能看到ppump的具体参数了数的正常范围是180220mb一般情况下当该参数达到260mb左右时麻醉机就会报呼吸机失这多半是由于连接负压泵的空气过滤器堵塞引起的但此时我们先不要急于更换过滤器应该先做一下ppump的校准只要按下屏幕下方的pumpcal并等待10s左右就可以完成校准如果校准后数值恢复到180220mb范围内麻醉机工作恢复正常就说明空气过滤器的堵塞不严重或者不是空气过滤器的原因导致的报警就不需要更换过滤器了如果校准后ppump的数值仍然没有恢复正常则空气过滤器被堵塞的可能性就很大需要打开麻醉机后盖检查空气过滤器内部是否发黑如果已经发黑就更换掉再重新做一下一全新触发开关换上开机运行正常至今未再出现此故障
硬关机。
［２］叶昌印，曹明干．Ｌｏｇｉｑ７彩超显示器视频信号异常的故障分析与排除［Ｊ］．医疗卫生装备，２０１１，３２
（４）：１３５．
现代彩超诊断仪都是用计算机平台控制前端扫
电控模式，性能稳定，操作简单，深受临床医生的喜爱。现将该型号麻醉机使用几年来的常见问题及解决方法进行总结分析，供各位同仁参考。
１麻醉机屏幕显示报警信息：“ 呼吸机失败”
先做一下ＰＰｕｍｐ的校准，只要按下屏幕下方的 “ ＰＵＭＰＣＡＬ ” 并等待１０ｓ左右就可以完成校准，
［参考文献］

德尔格麻醉机三种故障及维修方法

德尔格麻醉机三种故障及维修方法更新时间：2014-07-09 08:49:04 点击次数：123关于德尔格麻醉机维修的三种方法：故障现象一：呼吸器工作正常，但无潮气量输出，例如潮气量设置60OmL时无呼出潮气量。

故障维修：由于fabius列麻醉机均具有自检功能，在待机状态时，进行开机前的自检，首先连接好完整的呼吸回路，检测无泄漏时，接通控制箱，在menu选单下，选择eonfiqm-ation配置选择中的keycode 将数字选择至112时确认，会出现一个选单。

在此选单中选择nlon+vent模式，然后进行PEEP阀的标定，整个标定大约需耗时3~5min，若标定完成后无ok信息提示时，证明PEEP阀部分故障，需进行更换或维修。

进行维修PEEP阀时，先打开机器后盖，在负压板上找到电子PEEP 阀，将PEEP阀取下，检测PEEP 阀上的匹配电阻(50-60Ω)是否损坏，若损坏请更换一适当电阻，将PEEP 阀重新装入电路板后开机调试。

若上述维修无法令PEEP阀恢复到正常工作状态，需联系售后进行更换。

故障现象二：呼吸器工作异常，呼吸机活塞只在马达传动杆的推动下作小幅往返运动，潮气量远小于设定值。

例如潮气量设为600mL时，输出只有100-200mL。

故障维修：在维修模式下（在menu选单下，选择eorrfiquration配置选择中的keyeode将数字选择至1时确认，然后按下主屏幕按键出现一个界面），检测其中负压泵的负压值（正常值为180~220mba），若泵压值远小于正常值，则为负压泵出现故障，无法为呼吸器提供正常的工作状态。

此时打开后盖，检查负压泵外部是否过脏，用干净棉布清洁外部后，打开负压泵体，检查内部活塞是否破损，以便及时更换活塞或负压泵，如无破损请清洁活塞后重新安装好负压泵，在开机调试状态下，调动负压泵泵头的调压旋钮，将负压值调至180mba左右，此时呼吸器将恢复正常工作，故障排除。

若泵压值在正常范围内，则可以排除是泵的问题，应对麻醉机的呼吸器部分进行检查。

麻醉机维修探讨

管路有积水，流量传感器的管路内也有水，清除管路内的积水，做校正，校正通过。重新进入机械通气工作模式，潮气量监测值正常，机器工作正常。３Ｆａｂｉｕｓ麻醉机３．１故障一３．１．１故障现象
呼吸机不能工作，面板按键失灵，提示ｐｅｅｐ需要校准。３．１．２分析与排除
螺丝刀压住右侧盖锁，按下扫描仪电源开关，扫描仪自检。正常的自检顺序是：开机暗合输出通道滚轴转动检测，ＩＰ板上传传动部分检测，暗合输送、暗合开启、暗合大小检测、位置检测、暗合架转动检测、暗合输入滚轴转动检测、擦除灯检测（先全亮，再２个亮，最后全亮），最后自检通过。经观察开机暗合输出通道滚轴转动检测时通不过。其原因是由于机器使用时间较长，皮带带动ＩＰ板出来的黑色卡扣脱落，更换新皮带后，故障排除。２故障二２．１故障现象［２］
出现此故障有３种可能：一是主板问题；二是流量计模块的问题；三是连接主板和流量计的数据线出现问题。根据排除故障从易到难的原则，检查数据线，发现更换主板后数据线和主板的连接处屏蔽线没有埋好，重新埋设好屏蔽线后开机，流量显示正常。３．３故障三３．３．１故障现象
开机正常，放入ＩＰ板后报错２４７９３。３．２分析与检修
按 “√”退出，输入密码，进入维修诊断程序。显示屏显示：ＥｒｒｏｒＣｏｄｅ" ２４７９３Ｅ＿ＨＤＣＶ＿ＵＩＦ＿ＡＳＫ＿ＷＲＯＮＧ＿ＣＡＳＳ，Ｒｅａｓｏｎ：Ｈａｎｄｌｉｎｇｃｏｎｔｒｏｌｍｏｄｕｌｅ：Ｅｒｒｏｒｎｕｍｂｅｒｃｏｎｎｅｃｔｅｄｔｏｕｓｅｒｉｎｔｅｒｆａｃｅ

Drager Fabius麻醉机常见故障及维修

以后的维护保养打下基础。
【５１黄兆云，黄爽，聂良平．计算机断层扫描机组（ｃＴ）远程迁移的技术要点中国医学装备，２００８，（１）：５６ — ５７【６ｌ张晓玲，张京伟．医技大楼医疗设备整体搬迁体会医疗卫生
再进一步测量变压后４０Ｖ交流正常。用万用表直流档测量
呼吸器的电路模块Ｉ＿｝１马达、活塞、限位开关、编码器
四部分来完成（罔２）１４１。麻醉机上电后主驱动板通过限位开关检查活塞的位置，然后控制马达使活塞达到麻醉机设定的初始位置，编码器在这个过程中检查活塞走过的距离，
护理杂志，２０１１，１７（３３）：９８－１００．
设方尽快完成供水、配电及冷气等配套设施工程；大型医
院的建设都分几个标段进行，而各标段的施工方有所不同，设备管理部门与基建部门配合加强监督，做好各标段的衔
【２］蔡饶兴．医疗设备与医疗建筑关系的探讨Ｕ】．中国医院建筑与
ＤｒａｇｅｒＦａｂｉｕｓ麻醉机常见故障及维修
ＴｒｏｕｂｌｅｓｈｏｏｔｉｎｇｏｆＤｒａｇｅｒＦａｂｉＵＳＡｎｅｓｔｈｅｓｉａＭａｃｈｉｎｅ
纪效荣
南京医科大学第二附属医院设备科，江苏南京２１００００
２４－２５．
【４】赵运立．我院大型医学影像设备搬迁的思考ＵＩ．中国医疗设备，

FabiusGS麻醉机的故障分析与维护保养

维修工程144 ZHONGGUOYIXUEZHUANGBEI黄二亮① 谢卫华① 叶华① 卜祥磊①[文章编号] 1672-8270(2019)05-0144-02 [中图分类号] R197.39 [文献标识码] BFabius GS麻醉机的故障分析与维护保养DOI: 10.3969/J.ISSN.1672-8270.2019.05.040[关键词] Fabius GS麻醉机；工作原理；故障分析；维护保养①广州市妇女儿童医疗中心设备部广东广州 510623作者简介：黄二亮，男，(1984- )，硕士研究生，工程师，从事医疗器械管理工作。

麻醉机是一种混合空气、氧气和麻醉气体辅助医生为患者实施麻醉手术的装置，麻醉机的出现极大促进了外科手术的发展，扩展了外科手术范围和深度。

针对广州市妇女儿童医疗中心应用的Fabius GS麻醉机(德国德尔格公司)常见故障进行分析，同时阐述解决方案和维护保养措施。

1 麻醉机工作原理麻醉机工作原理是通过机械回路经呼吸道将麻醉药送入患者肺泡，形成麻醉药气体分子，弥散到血液后，对中枢神经系统直接发生抑制作用，从而产生全身麻醉效果，与此同时将新鲜氧气送入患者体内[1]。

麻醉机主要由气体供给混合、控制与监测、呼吸回路和残气清除四个系统构成，其基本结构包括呼吸回路(含吸、呼气单向活瓣及手动气囊)、电动电控呼吸机、新鲜气体控制系统、麻醉蒸发罐、麻醉残气清除系统、监测和报警装置及患者回路。

2 麻醉机构成Fabius GS麻醉机由吸气阀及嵌入的氧传感器、压力限制阀上的MAN/SPONT转换扳手、APL阀、气道压力表、挥发麻醉罐、快速充氧阀、新鲜气体流量计、呼吸机、呼吸机控制面板和呼吸机管道，呼吸机模块采用电动电控；其精确度高，回路顺应性小，无需消耗驱动气体，容易控制呼气流速，降低呼气阻力。

此外，新鲜气体阻隔阀在吸气时可阻止新鲜气体进入回路和手动储气囊，机控时须连接手动气囊，潮气量不受新鲜气体影响。

Drager麻醉机故障分析

阀关闭不严．醉废气清除气流会吸走麻醉回路气麻
生产的电动电控型设备．其操作简便、功能齐全。由于使用频繁和消毒等方面的影响．各种故障时有发生通过几年的维护保养．就其常见故障作一简要
１长治医学院附属口医院设备科山西长治平０６０４００
５５
维普资讯
ｉ
医学装备２００７年８月第４卷８期ＣｎＭ“ｔａＥ１ｉｌ０７ｕｕｆ（４（．８ｔｉｉｌ（ …Ｉ２０＼ｇｓ，）（．Ｉ …ＩＶ１
３１呼吸器故障．
恒速运动．有恒流吸气特性。为保证恒速运动．具呼吸机内需有一约２０ｍＰ０ａ的负压．由一气泵为呼吸机提供负压．气泵则通过与其相连的一个细菌过滤器吸取空气由此可知由于细菌过滤器过脏堵塞或
统计故障３０例．中呼ｎ其￣
（ｅｔａｒ障１Ｖｎｉｔ）ｌｏ故５
２３呼气阀泄漏的主要原因是由呼气活棒太脏．．阀片上粘有许多钠石灰颗粒．阀片不能完全闭合而使引起钠石灰质量差，颗粒不均易引起该故障。２Ｆ．４ＧＤ故障的产生．多是由于ＦＤ采用橡胶瓣Ｇ膜．易粘瓣．鲜麻醉气体，能进入风箱，容新不由排气阀直接流失．致病人出现缺氧现象。导
总结、析和讨论分１故障现象

德尔格麻醉机常见故障维修

收稿日期：2011－05－27德尔格麻醉机常见故障维修张展明（深圳市人民医院设备科，广东深圳518020）〔中图分类号〕TH777〔文献标识码〕B〔文章编号〕1002－2376（2011）08－0071－01麻醉机在手术中是给病人提供精确的麻药浓度、潮气量、呼吸频率等并监测患者各种基础参数的高端仪器，随着医学工程技术的飞速发展，麻醉机也从早期较简单的气动气控发展到较精密的电动电控。

我院共有二十多台各种Darger麻醉机，使用1 15年不等。

Darger麻醉机性能稳定、操作简单深受麻醉师的喜爱，但也存在维修费用高及配件周期长等问题。

为此，工程师平时认真积累维修技能就显得极为重要了，以下浅淡德尔格麻醉机常见故障的维修过程，与供同行参考。

故障一：呼吸机不工作，出现报警“呼吸机失败”。

此类故障在Fabius Gs、Tiro等电动电控机型中很常见，同时按下待机、菜单页和确认旋钮三键，进入维修模式，可看到故障代码“45”并显示MEMBRANE PRES HIGHT（负压高），PPump为260mbar。

开机在机控工作时会听到负压泵负荷很重，声音沉闷，这是因为负压泵在对滚膜与气缸间抽负压时机器监测的压力值超过正常范围（170 230mbar），此时机器会自动切断呼吸机电源并显示“呼吸机失败”报警。

打开机器后盖发现与负压泵相连的白色空气细菌过滤器发黑，明显堵塞，更换新的过滤器，开机，在维修模式下按Pump CAL校正后，负压值为206mbar，问题解决。

也有负压泵、压力传感器工作不正常引起的个案。

工作时负压泵发出异响，负压值只有120mbar，拆开泵体发现活塞瓣膜一个边角出现缺损，有一个小裂口漏气，用强力胶修补后，重新装好负压泵，在开机调试模式下，调节负压泵头的旋钮，将负压值调至200mbar左右。

至此，呼吸器工作正常，故障排除。

故障二：机控时，马达发出异响，直至冲顶停机。

Fabuis系列机都是电动电控麻醉机，采用了E—Vent活塞式呼吸机技术，无需气体驱动。

德尔格Delta系列监护仪故障维修三例

医疗装备 2019 年 6 月第 31 卷第 11 期 Medical Equipment ，June. 2019，V 〇1. 31，No.l 1•使用与维修•德尔格D e lt a 系列监护仪故障维修三例陈金屋天津市泰达医院医疗设备部（天津300457 )〔关键词〕监护仪；故障；维修〔中图分类号〕R 197.39〔文献标识码〕B随着医疗科技的发展，多参数监护仪广泛用于重症监护室、手术室、急诊科、住院病房等科室。

多参数监护仪可监测心电图、血压、血氧饱和度、呼吸、体温、呼气末二氧化碳等参数，其不仅可实时查看生理参数，更能回顾数十小时内的生命体征数据。

因此多参数监护仪已成为医院不可或缺的重要设备。

多参数监护仪可对危重症患者、术中及术后患者的生理参数进行连续检测并提供异常参数报警，极大地减轻了医务人员的工作压力[1_31。

我院现用原装进口德尔格监护仪两百多台，使用已超过十年，设备因零配件老化导致故障率逐年升高，现将德尔格Delta 系列监护仪的常见故障报道如下。

1故障一 1.1故障现象间歇性自动关机。

1.2故障分析监护仪间歇性自动关机的原因：（1 )电源模块故障; (2 )排线故障；（3 )主板故障。

1.3故障排除德尔格Delta 系列监护仪主要由2部分组成，即电源模块和主机模块。

电源模块将220 V 交流电转换成13 V 直流电源给主机模块供电。

首先检查电源线正常，电源模块指示灯正常，主机交流电源指示灯显示正常，设备可以正常开机。

但监护仪属于生命体征监护设备，间歇性的故障给临床治疗工作带来很大的安全隐患，因此必须确保设备完全正常才能用于患者。

由于该监护仪在使用过程中经常在各病房间移动，出现间歇性自动关机故障很可能是由于设备板卡松动或是有虚接焊点导致。

首先排查电源模块线缆，通过检查发现电源模块与主机模块连线插头处存在虚接情况，晃动该插头时设备断电并自动关机。

我院配备的监护仪包含机内电池，因使用年限较长，机内电池寿命到期无法储存电量导致外部供电丢失后设备立即关机。

德尔格Julian麻醉机维修一例故障分析

收稿日期：2011－05－24德尔格Julian 麻醉机维修一例故障分析陈庆双，尹述含（温州市第二人民医院，浙江温州325000）〔中图分类号〕TH777〔文献标识码〕B〔文章编号〕1002－2376（2011）08－0065－02〔摘要〕：本文通过对德尔格Julian 麻醉机自检时偶发故障分析，深入研究设备维修资料，结合机器维修模式的检测参数，深刻理解各个重要参数的计算方法、检测原理和实际意义，分析并找出可能的故障原因，通过逐一排查，发现并解决故障。

〔关键词〕麻醉机；自检；MFA 值德尔格Julian 麻醉机作为一台经典的气动电控多功能麻醉工作站在各大医院广泛应用，随着近年厂家开始停止对其维修服务，使得医院的维修工作更加困难。

故障现象：医院麻醉科报修反映Julian 自检16步通不过。

到现场后，却发现机器自检能够通过。

进入维修模式（开机等开始自检后如右图按压三键）发现科室反映的问题的确发生过，第16步在自检时没有通过。

但由于出错代码并没有提示具体的16步出错信息，使维修陷入困境。

图1维修过程：首先进入维修模式，在维修模式中单步运行第16步，结果发现MA ：0002，SV ：0000。

说明现在16步是可以通过的，但再深一步仔细观察发现，该机器的MFA 值偏高，目前该值是966。

而Julian 机型的MFA 值允许范围是750－1000，也就是说现在该机器的MFA 值是偏高的。

再单独运行16步发现MFA 值有不断上升的趋势。

从这种现象可以判断自检16步没有通过的原因可能是由MFA 值过高引起的。

由于第16步检查的是新鲜气体流量，于是用流量计连接新鲜气体输出口（即breathing system interface 的左手第二个出口），打开ZV O2，将V10设置到2L /min 。

观察流量计发现实际流量的确比2L /min 低了一点点。

而MFA 的计算原理是：用2.5L /min 除以实际测得的新鲜流量值，如果新鲜气体流量值偏低的话，就会使MFA 值偏高，甚至超过1000。

德尔格Fabius系列麻醉机故障维修三例

德尔格Fabius系列麻醉机故障维修三例
郑思怡;雷子镇
【期刊名称】《医疗装备》
【年(卷),期】2024(37)3
【摘要】麻醉机是一种可对多种气体和挥发性麻醉药物进行精确输送和调控的Ⅲ类高风险医疗设备。

麻醉机是临床麻醉的重要设备,用于实施全身麻醉、供氧及进行辅助或控制呼吸[1-2]。

随着医疗技术的不断发展,麻醉机已广泛应用于各类手术中,其运行质量与使用安全对于患者的生命健康具有重要影响。

因此,需要高度重视麻醉机的维修保养,确保其处于良好的工作状态。

德尔格Fabius系列麻醉机采用电动电控的工作方式,包括Fabius Plus/Plus XL/Tiro/GS等一系列机型。

该系列麻醉机因控制精准、工作稳定,深受临床好评。

【总页数】3页(P96-98)
【作者】郑思怡;雷子镇
【作者单位】福建省儿童医院(上海儿童医学中心福建医院)福建医科大学妇儿临床医学院;福建省妇幼保健院
【正文语种】中文
【中图分类】R197.39
【相关文献】
1.德尔格Fabius GS麻醉机的原理与维修
2.德尔格Fabius CE麻醉机呼吸器故障分析与维修
3.德尔格Fabius GS Premium麻醉机的工作原理及故障维修
4.德尔格Fabius-Plus麻醉机故障维修
5.德尔格Fabius系列麻醉机集成回路原理及维修
因版权原因，仅展示原文概要，查看原文内容请购买。

德尔格Fabius GS麻醉机结构原理及常见故障

德尔格Fabius GS麻醉机结构原理及常见故障
蒋健
【期刊名称】《中国医学装备》
【年(卷),期】2015(000)006
【总页数】2页(P134-135)
【作者】蒋健
【作者单位】解放军第181医院医学工程科广西桂林 541000
【正文语种】中文
【中图分类】R197.39
【相关文献】
1.德尔格Fabius GS麻醉机的原理与维修 [J], 张原原
2.2例德尔格Fabius2000麻醉机故障检修 [J], 逯合江;梁纪雷
3.德尔格Fabius GS Premium麻醉机的工作原理及故障维修 [J], 吴志钢;聂柳斌;邱嘉琦
4.德尔格Fabius-Plus麻醉机故障维修 [J], 赵刚;王清;张健;钟鸣
5.德尔格Fabius系列麻醉机集成回路原理及维修 [J], 冯军
因版权原因，仅展示原文概要，查看原文内容请购买。

德尔格麻醉机电源故障分析

德尔格麻醉机电源故障分析
刘礼松
【期刊名称】《北京生物医学工程》
【年(卷),期】2015(000)004
【摘要】0引言四川甘孜州人民医院设备科工程师在对德尔格Fabuis麻醉机进行维修时,发现了一例比较有代表性的电源故障,故总结如下,以供同行参考。

1故障现象麻醉机屏幕无图像,开机自检结束后屏幕无显示,交流电源掉电以后麻醉机停止工作,而且出现上述情况后,主板蜂鸣器都会报警。

2故障分析以上故障根据笔者多年的维修经验,均由于电源故障造成,想要查找故障首先要分析电路原理图。
