卸荷溢流阀

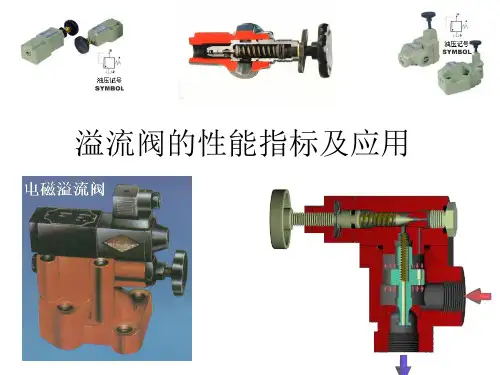

溢流阀的性能指标及应用
为保证溢流阀有良好的静态特 性，一般规定其开启比不应小 于90%，闭合比不应小于85%。
考虑了阀的制造质量的实际的流压特性
溢流阀的静态特性
——压力稳定性等
压力稳定性
溢流阀工作压力的稳定性由两个指标来衡量：一是在额定流量qn和额定压 力pn下，进口压力在一定时间(一般为3min)内的偏移值；二是在整个调压范围内， 通过额定流量时进口压力的振摆值。对中压溢流阀，这两项指标均不应大于 ±0.2MPa。如果溢流阀的压力稳定性不好，就会出现剧烈的振动和噪声。
卸荷压力
在调定压力下，通过额定流量时，将溢流阀的外控口与油箱连通，使主阀阀口 开度最大，液压泵卸荷时溢流阀进出油口的压力差，称为卸荷压力。卸荷压力越 小，油液通过阀口时的能量损失就越小，发热也越少，表明阀的性能越好。
内泄漏量 指调压螺栓处于全闭位置，进口压力调至调压范围的最高值时，从
溢流口所测得的泄漏量。
溢流阀和二位二通阀组合先导式如图111所示将先导式溢流阀的遥控口k通过二位二通电磁换向阀直接与油箱连接当换向阀的po口处于联通状态时系统卸荷5多级调压回路如图311所示6形成背压低压高压图110远程调压回路图111系统卸荷回路图112多级调压回路
溢流阀的性能指标及应用
（3）溢流阀的性能 溢流阀的性能包括溢流阀的静态性能和动态性能。 1）静态性能 (a)压力调节范围 压力调节范围是指调压弹簧在规定的范围内调节时，系统压力 能平稳地上升或下降，且压力无突跳及迟滞现象时的最大和最小调 定压力。溢流阀的最大允许流量为其额定流量，在额定流量下工作 时溢流阀应无噪声、溢流阀的最小稳定流量取决于它的压力平稳性 要求，一般规定为额定流量的15％。 2）启闭特性 启闭特性是指溢流阀在稳态情况下从开启后到闭合的过程中， 被控压力与通过溢流阀的溢流量之间的关系。它是衡量溢流阀定压 精度的一个重要指标，一般用溢流阀处于额定流量、调定压力ｐs时 ，开始溢流的开启压力ｐk及停止溢流的闭合压力ｐB分别与ｐs的 百分比来衡量，前者称为开启比，后者称为闭合比。 3）卸荷压力 当溢流阀的远程控制口及与油箱相连时,额定流量下的压力损失 称为卸荷压力
卸荷溢流阀安全操作及保养规程
卸荷溢流阀安全操作及保养规程卸荷溢流阀是一种关键的液压元件，用于控制液压系统的压力和流量。
正确的操作和保养卸荷溢流阀可以确保液压系统的稳定性和可靠性，延长设备的使用寿命。
本文介绍了卸荷溢流阀的安全操作和保养规程。
安全操作规程1. 熟悉操作手册在使用卸荷溢流阀之前，必须读懂操作手册并熟悉各个部件的功能和操作原理。
任何时候都不要随意操作卸荷溢流阀，以免引起设备故障或安全事故。
2. 定期检查定期检查卸荷溢流阀的外观和内部零件，检查是否存在泄漏、腐蚀等问题。
如果发现问题，必须及时维修或更换问题部件。
3. 正确安装正确安装卸荷溢流阀可以确保其正常工作。
在安装卸荷溢流阀之前，必须清洁管道和连接部件，并确保管道和连接部件与卸荷溢流阀的连接紧固可靠。
4. 不要超负荷使用卸荷溢流阀的工作压力和流量是有限制的。
使用时必须按照操作手册中的规定操作，不要超过其额定工作范围，以免引起设备故障或安全事故。
5. 防止过热卸荷溢流阀在工作过程中会产生热量，需要注意散热。
不要让卸荷溢流阀过热，以免引起设备故障或安全事故。
6. 注意防护卸荷溢流阀是关键的液压元件，必须妥善保护。
在使用时必须避免撞击、刮擦、磨损等情况，以免影响其正常工作或导致卸荷溢流阀失效。
保养规程1. 定期更换液压油定期更换液压油可以确保卸荷溢流阀的正常工作。
在更换液压油时，必须使用符合操作手册要求的油品，并按照操作手册中的规定更换。
2. 定期清洁定期清洁卸荷溢流阀可以确保其正常工作。
清洗时必须注意使用干净的布或刷子，避免使用带有硬质颗粒或金属刷子等工具，以免划伤阀芯或其他敏感部件。
3. 定期润滑定期润滑卸荷溢流阀可以确保其正常工作。
在润滑时必须使用符合操作手册要求的润滑油或润滑脂，并按照操作手册中的规定进行润滑。
4. 定期检查定期检查卸荷溢流阀的内部零件和连接部件，检查是否存在磨损或松动等问题。
如果发现问题，必须及时维修或更换问题部件。
5. 定期校验定期校验卸荷溢流阀的压力和流量，以确保其正常工作。
溢流阀
溢流特性曲线
3．在系统中的应用
1）溢流定压
2）防止系统过载（安全）
3）造成背压
4）实现远程调压
5）系统卸荷（电磁溢流阀）
6）多级压力控制
二级调压回路
三级调压回路
1）直动式溢流阀 结构： 由阀体、阀芯、上盖、 弹簧、调节手柄等 组成。
职能符号：
直动式溢流阀工作原理动画演示
1）直动式溢流阀工作原理：
p < p s， 阀不溢流
p > p s， 阀溢流
液压力与弹簧力直接平衡---直动式。 一般用于低压场合。
ቤተ መጻሕፍቲ ባይዱ
DBD型直动式溢流阀
2）先导式溢流阀 结构：先导部分和主阀部分组成。
调节螺钉 阀盖 调压弹簧 锥阀芯 阀座 遥控口K
职能符号：
阀体
主阀弹簧
主阀芯
主阀座
进油口 P
出油口 T
工作原理
P PC
不溢流
P PC
溢流
先导式溢流阀工作原理动画演示
先导阀弹簧的作用：调节溢流压力。 主阀弹簧的作用：主阀弹簧只用于克服主阀芯的摩 擦力，弹簧很软。 导阀调压，主阀溢流。
一般用于高压、大流量场合。
先导式溢流阀远程控制口K : 实现远程调压。
3）结构特点： 主阀口常闭； 控制阀口打开的油液来自进油口；
泄油采用内泄方式。
2．溢流特性： 当溢流阀的溢流量变化时，阀口开 度将相应地变化，其溢流压力也 有改变，此即溢流特性。
开启压力Pk：溢流阀开始溢流时，进口处的压力。 调定压力（全流压力）Pn： 溢流阀通过额定流量qn时，进口处的压力。 静态调压偏差：全流压力与开启压力之差。 开启比n：开启压力与全流压力之比。
卸荷阀工作原理
卸荷阀工作原理
卸荷阀（Unloading Valve）也被称为溢流阀（Relief Valve），主要用于通过改变液体流经系统的压力来控制和卸除系统内部的压力。
它是一种安全阀，可以保护系统免受过高压力的损害。
卸荷阀的工作原理如下：
1. 当系统中的液体压力超过设定的安全压力值时，卸荷阀会打开。
在卸荷阀内部，有一个调节阀芯或阀盘，当压力超过设定值时，阀芯会弹起或阀盘会打开，使液体通过阀口流出。
2. 卸荷阀将液体引导到系统的低压回路或储液室，以降低系统压力。
当压力降低到设定的安全范围内时，卸荷阀会关闭，阻止液体继续流出。
3. 如果系统中的液体压力再次升高超过设定值，卸荷阀会重新打开，继续通过调整阀芯或阀盘的位置来控制液体压力。
卸荷阀的优点包括：
1. 安全性高：卸荷阀能够保护系统免受过高压力造成的损坏，避免发生意外事故。
2. 自动控制：一旦液体压力超过设定值，卸荷阀会自动打开和关闭，无需人工干预。
3. 可靠性强：卸荷阀经过精确的设计和制造，能够在长时间的
工作中保持稳定可靠的性能。
需要注意的是，卸荷阀的设定压力应根据系统的需求进行合理选择，以确保在正常运行时能达到所需的压力，同时在异常情况下能及时卸除过高的压力。
溢流阀工作原理
常随压力波动开启）。系统卸荷作用：在溢流阀的遥控 口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的 遥控口通油箱，此时液压泵卸荷。溢流阀此时作为
卸荷阀使用。安全保护作用：系统正常工作时，阀门关 闭。只有负载超过规定的极限（系统压力超过调定压力） 时开启溢流，进行过载保护，使系统压力不再增
加（通常使溢流阀的调定压力比系统最高工作压力高 10%～20%）。
全文完！谢谢欣赏 再见！
vip视频解析 /
溢流阀是一种液压压力控制阀，在液压设备中主要起定 压溢流作用，稳压，系统卸荷和安全保护作用。下面跟 大家讲解一下溢流阀的基本知识。溢流阀1溢流阀
工作原理溢流阀是一种液压压力控制阀，在液压设备中 主要起定压溢流作用，稳压，系统卸荷和安全保护作用。 溢流阀原理：在定量泵节流调节系统中，定量泵
提供的是恒定的流量，当系统压力增大时，会使流量需 求减小。此时溢流阀开启，使多余流量溢回油箱，保证 溢流阀进口压力。在定量泵节流调节系统中，定量
泵提供的是恒定流量。当系统压力增大时，会使流量需 求减小。此时溢流阀开启，使多余流量溢回油箱，保证 溢流阀进口压力，即泵出口压力恒定（阀口常随压
力波动开启）。2溢流阀和减压阀的区别溢流阀是防止系 统超载，保证安全。减压阀是在保证系统不过载的前提 下，降低系统压力。1、减压阀主要是用来降低
液压系统某一分支油路的压力，使分支压力比主油路压 力低且稳定，在调定压力的范围内，减压阀也像溢流阀 那样是关闭的。但是随着系统压力的升高当达到减
常通的，通过狭窄通道减压。4、溢流阀的作用是稳压、 溢流、过载保护。减压阀是减小压力，液压系统某一部 分压里减小。用途不一样。所以不能代替。溢流
阀3溢流阀简介溢流阀是一种液压压力控制阀，在液压设 备中主要起定压溢流作用，稳压，系统卸荷和安全保护 作用。定压溢流作用：在定量压力增大时，会使 流量需求减小。此时溢流阀开启，使多余流量溢回油箱， 保证溢流阀进口压力，即泵出口压力恒定（阀口
液压阀符号大全
1.溢流阀图型符号2.减压阀图型符号溢流阀一般符号或直动型溢流阀减压阀一般符号或直动型减压阀先导型溢流阀先导型减压阀先导型电磁溢流阀（常闭）溢流减压阀直动式比例溢流阀先导型比例电磁式溢流减压阀先导比例溢流阀定比减压阀减压比1/3卸荷溢流阀p2>p1时卸荷定差减压阀双向溢流阀直动式，外部泄油3.顺序阀图形符号4.卸荷阀图形符号顺序阀一般符号或直动型顺序阀卸荷阀一般符号或直动型卸荷阀先导型顺序阀先导型电磁卸荷阀p1>p2单向顺序阀（平衡阀）1.单项阀图型符号2.液控单向阀图型符号单向阀详细符号减压阀一般符号或直动型减压阀单向阀简化符号（弹簧可省略）先导型减压阀先导型电磁溢流阀（常闭）溢流减压阀直动式比例溢流阀先导型比例电磁式溢流减压阀先导比例溢流阀定比减压阀减压比1/3卸荷溢流阀p2>p1时卸荷定差减压阀双向溢流阀直动式，外部泄油1.单项阀图型符号2.液控单向阀图型符号单向阀详细符号减压阀一般符号或直动型减压阀单向阀简化符号（弹簧可省略）先导型减压阀先导型电磁溢流阀（常闭）溢流减压阀直动式比例溢流阀先导型比例电磁式溢流减压阀先导比例溢流阀定比减压阀减压比1/3卸荷溢流阀p2>p1时卸荷定差减压阀双向溢流阀直动式，外部泄油（注：文档可能无法思考全面，请浏览后下载，供参考。
）。
液压与气动典型例题解析4
例4-3图示为一定位夹紧系统。请问：（1）1、2、3、4各为什么阀?各起什么作用?（2）系统的工作过程；（3）如果定位压力为2MPa，夹紧缸6无杆腔面积A=0.02m2，夹紧力为50kN，1、2、3、4各阀的调整压力为多少？
答案：B
6.图示二通插装阀组成的方向控制阀为( ).
(A)单向阀（B）二位二通阀(C)二位三通阀（D）二位四通阀
答案：D
7.以下方向阀图形符号那一个是二位四通电磁换向阀：（）
答案：D
8.常用普通单向阀用于控制油液的（）。
（A）流量
（B）压力
（C）油路的通断
答案：C
9.为使三位四通阀在中位工作时能使液压缸闭锁，应采用（）型阀。
图4-3
解：（1）阀1是顺序阀，它的作用是使定位液压缸5先动作，夹紧液压缸6后动作。阀2是卸荷溢流阀，作用是使低压泵7卸荷。阀3是压力继电器，作用是当系统压力达到夹紧压力时，发出电信号，控制进给系统的电磁阀换向。阀4是溢流阀，当夹紧工件后起溢流稳压作用。
（2）系统的工作过程是：电磁铁1DT通电，换向阀左位工作，双泵供油，定位液压缸5运动进行定位。此时系统压力小于顺序阀1的调定压力，所以缸6不动作。当定位动作结束后，系统压力升高到顺序阀1的调定压力时，顺序阀1打开，夹紧液压缸6运动。当夹紧后的压力达到所需要的夹紧力时，卸荷阀2使低压大流量泵7卸荷，此时高压小流量泵供油补偿泄漏，保持系统压力，夹紧力的大小由溢流阀4调节。
溢流阀的结构原理与应用
溢流阀的结构原理与应用（1）结构原理1）DBD型直动式溢流阀图1是DBD型直动式溢流阀的结构原理图。
进油口的压力油通过阻尼活塞作用在其底部，形成了一个与弹簧力相抗衡的液压力。
当此液压力小于调压弹簧的弹簧力时，锥阀关闭，此阀不起调压作用。
随着进油口压力的不断提高。
当液压力大于弹簧力时，锥阀开启，多余的油液溢回油箱，使进油口压力稳定在调定值上。
图1 DBD型直动式溢流阀结构原理图a）至40MPa阀的结构；b）至63MPa阀的结构1—调节螺杆；2—阀体；3—调压弹簧；4—偏流盘；5—锥阀；6—阻尼活塞阻尼活塞的作用：一是在锥阀开启或闭合时起阻尼作用，用来提高阀的调压稳定性；二是对锥阀起导向作用，以提高阀的密封性能。
偏流盘的作用：偏流盘上开有环形槽，用以改变锥阀出油口的液流方向。
于是偏流盘受到了一个液动力，此液动力与弹簧力的作用方向相反，并随溢流量的增加而加大。
当溢流量增加时，由于锥阀开口增大，引起弹簧力增加。
但由于液动力也同时增加，结构抵消了弹簧力的增量。
因此这种阀的进口压力不受流量变化的影响，其p-Q特性曲线比较理想，启闭特性好，有利于提高阀的额定流量。
（2）应用1）起安全阀作用（防止液压系统过载）溢流阀起安全阀作用时，是为了限制液压系统的最高压力，以保证系统的安全。
在系统正常工作情况下，阀关闭不溢流，系统的工作压力决定于外载荷。
当系统压力达到阀的调定压力时，阀开启溢流，此时系统压力就决定于溢流阀的调定压力。
2）起溢流阀作用（维持液压系统压力恒定）在节流调速系统中，溢流阀在正常工作时为常开，通过溢流将多余油液排回油箱而维持液压系统压力基本恒定。
3）使液压系统卸荷先导式溢流阀的远程控制口通油箱，就可以利用溢流阀使系统卸荷。
DBW型先导式电磁溢流阀利用本身的电磁换向阀就可实现系统卸荷，而其他的先导式溢流阀要实现系统卸荷，就要在远程控制口上添加换向阀。
4）远程调压在先导式溢流阀的远程控制口上接远程调压阀，能实现远程调压。
溢流阀的工作原理及使用注意事项
溢流阀的工作原理及使用注意事项溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流作用，稳压，系统卸荷和安全保护作用。
溢流阀在装配或使用中，由于O形密封圈、组合密封圈的损坏，或者安装螺钉、管接头的松动，都可能造成不应有的外泄漏。
如果锥阀或主阀芯磨损过大，或者密封面接触不良，还将造成内泄漏过大，甚至影响正常工作。
定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。
当系统压力增大时，会使流量需求减小。
此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。
稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。
系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。
溢流阀此时作为卸荷阀使用。
安全保护作用：系统正常工作时，阀门关闭。
只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统最高工作压力高10%——20%）。
实际应用中一般有：作卸荷阀用，作远程调压阀，作高低压多级控制阀，作顺序阀，用于产生背压（串在回油路上）。
溢流阀一般有两种结构：1、直动型溢流阀。
2、先导式溢流阀。
对溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。
溢流阀注意事项：噪声和振动液压装置中容易产生噪声的元件一般认为是泵和阀，阀中又以溢流阀和电磁换向阀等为主。
产生噪声的因素很多。
溢流阀的噪声有流速声和机械声二种。
流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。
机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。
（1）压力不均匀引起的噪声先导型溢流阀的导阀部分是一个易振部位如图3所示。
在高压情况下溢流时，导阀的轴向开口很小，仅0.003——0.006厘米。
过流面积很小，流速很高，可达200米/秒，易引起压力分布不均匀，使锥阀径向力不平衡而产生振动。
液压溢流阀损坏表现
大家知道溢流阀坏了的怎么判断吗？下面小编为大家介绍一下。
1、压力大无法自动溢流，会造成动作异常，打齿。
2、溢流阀自动溢流，不保压会造成无动作。
溢流阀的工作原理及作用1、溢流阀定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。
当系统压力增大时，会使流量需求减小。
此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定(阀口常随压力波动开启)。
2、安全保护作用：系统正常工作时，阀门关闭。
只有负载超过规定的极限(系统压力超过调定压力)时开启溢流，进行过载保护，使系统压力不再增加(通常使溢流阀的调定压力比系统最高工作压力高10%～20%)。
3、作卸荷阀用作远程调压阀：作高低压多级控制阀作顺序阀用于产生背压(串在回油路上)。
先导型溢流阀由主阀和先导阀两部分组成。
先导阀类似于直动型溢流阀，但一般多为锥阀(或球阀)形阀座式结构。
主阀可分为一节同心结构、二节同心结构和三节同心结构。
扩展资料：液压阀常见故障维修：（一）系统压力波动引起压力波动的主要原因：①液压系统调节压力的螺钉由于振动而使锁紧螺母松动造成压力波动；②液压油不清洁，有微小灰尘存在，使主阀芯滑动不灵活，因而产生不规则的压力变化，有时还会将阀卡住；③主阀芯滑动不畅造成阻尼孔时堵时通；④主阀芯圆锥面与阀座的锥面接触不良，没有经过良好磨合；⑤主阀芯的阻尼孔太大，没有起到阻尼作用；⑥先导阀调正弹簧弯曲，造成阀芯与锥阀座接触不好，磨损不均。
解决方法：①定时清理油箱、管路，对进入油箱、管路系统的液压油要过滤；②如管路中已有过滤器，则应增加二次过滤元件，或调整二次元件的过滤精度，并对阀类元件拆卸清洗，更换清洁的液压油；③修配或更换不合格的零件；④适当缩小阻尼孔径。
（二）系统压力完全加不上去(1)主要原因。
①主阀芯阻尼孔被堵死，如装配对主阀芯未清洗干净，油液过脏或装配时带入杂物；②装配质量差，在装配时装配精度差，阀间间隙调整不好，主阀芯在开启位置时卡住，装配质量差；③主阀芯复位弹簧折断或弯曲，使主阀芯不能复位。
卸荷溢流阀的工作原理
卸荷溢流阀的工作原理--------------------------------------------------------------------------------工作原理：卸荷溢流阀由溢流阀和单向阀组成。
当系统压力达到溢流阀的开启压力时，溢流阀开启，泵卸荷；当系统压力降至溢流阀的关闭压力时，溢流阀关闭，泵向系统加载。
使泵卸荷时的压力称为卸荷压力，使泵处于加载状态的压力称为加载压力。
功能及应用：卸荷溢流阀的主要功能是自动控制泵的卸荷或加载。
鉴于卸荷溢流阀的功用，要求卸荷压力与加载压力之间存在一定差别。
差值过小，则泵的卸荷与加载动作过于频繁；差值过大，则系统压力变化太大。
加载压力与卸荷压力的差值是卸荷溢流阀的重要性能指标，一般加载压力为卸荷压力的85%左右。
其性能与溢流阀相同。
卸荷溢流阀的主要用途：a.蓄能器系统中泵的自动卸荷及加载；b.高低压泵组合中大流量低压泵的卸荷。
生产产品厂家：国内主要是榆次液压集团有限公司、北京华德液压集团有限公司、上海立新液压件厂等。
国外有美国Vickers、德国力士乐等厂家。
卸荷溢流阀德选用：卸荷溢流阀主要用于装有蓄能器德液压回路中，当蓄能器充液压力达到阀德设定压力时自动地使液压泵卸荷。
阀中有内装单向阀防止蓄能器中的有压油液倒流。
此时由蓄能器维持对系统供油而泵卸荷从而收到节能效果。
当蓄能器中油液压力降至到阀设定压力地85%左右时，阀又复载，液压泵恢复向蓄能器充液。
这种阀也可以用于双泵高低压回路。
低压时两个泵同时向系统供油，高压时此阀使大泵卸荷并把它与高压部分隔开。
用于蓄能器地阀与蓄能器之间地压降不得超过设定压力地10%。
外泄式阀泄油口背压不得超过设定压力地2%。
溢流阀基本知识图解
精选课件
5
精选课件
6
精选课件
7
精选课件
8
精选课件
9
回路图：减速阀
• 这个回路不仅 在有杆腔侧安 装减速阀，而 且在无杆腔侧 还安装了单向 阀，这样在换 向阀关闭时， 如果在无杆腔 中有真空现象 产生，则油箱 中油液可以补 充进来。
精选课件
10
回路图：带减速阀
• 动画演示减速期 间溢流阀性能， 演示单向阀性能。
精选课件
1
溢流阀（2）
• 一旦进油口A上 油压所产生的作
用力大于调压弹
簧的弹簧力，溢 流阀则开启。
在这种情况中， 液压缸活塞杆完 全伸出后，液压 泵输出流量全部 通过溢流口流回 油箱。
精选课件
2
溢流阀，用于限制系统压力
• 该图示说明了基 本液压回路中的 溢流阀（用于控 制双作用液压 缸）。
溢流阀中调压弹 簧力应包括出口 处流阻（油箱管 路和回油过滤 器）。
精选课件
24
减压阀（4）
• 在图示回路中， 液压缸活塞杆伸 出，减压阀出口 压力小于系统压 力，且恒定。
精选课件
25
减压阀（5）
• 液压缸活塞杆现处 于完全伸出状态， 此时出口压力不断 升高，阀口完全关 闭。
精选课件
26
回路图：减压阀
• 该回路图与上述 图示相同，不过， 这里减压阀以图 形符号表示。
• 溢流阀通常内装缓 冲柱塞或流量阀。 图示缓冲柱塞可使 溢流阀快速开启和 缓慢关闭，这样可 防止因压力冲击所 引起的损坏。
当液压泵由卸荷状 态变为加载状态， 以及换向阀突然将 执行元件进油口关 闭时，就会产生压 力冲击。
精选课件
16
溢流阀，外控式（1）
液压阀图解
液压阀图解液压控制阀是液压系统中用来控制液流方向、压力和流量的元件。
借助于这些阀，便能对液压执行元件的启动和停止、运动方向和运动速度、动作顺序和克服负载的能力等进行调节与控制，使各类液压机械都能按要求协调地工作。
液压阀可分为方向阀、压力阀和流量阀三大类。
1 单向阀图解1 普通单向阀普通单向阀的作用，是使油液只能沿一个方向流动，不许它反向倒流。
图3-43（a）所示是一种管式普通单向阀的结构。
压力油从阀体左端的通口P1流入时，克服弹簧3作用在阀芯2上的力，使阀芯向右移动，打开阀口，并通过阀芯2上的径向孔a、轴向孔b从阀体右端的通口流出。
但是压力油从阀体右端的通口P2流入时，它和弹簧力一起使阀芯锥面压紧在阀座上，使阀口关闭，油液无法通过。
图3-43（b）所示是单向阀的职能符号图。
图3-43 单向阀(a)结构图(b)职能符号图1—阀体2—阀芯3—弹簧2 液控单向阀当控制口无压力油通入时，液控单向阀的工作机制和普通单向阀一样；压力油只能从通口P1流向通口P2，不能反向倒流。
当控制口K有控制压力油时，因控制活塞推动顶杆顶开阀芯，使通口P1和P2接通，油液就可在两个方向自由通流。
1）内泄式、不带卸荷小阀芯的液控单向阀内泄式、不带卸荷小阀芯的液控单向阀结构与符号如图3-44所示。
1单向阀芯3弹簧4控制活塞X控制口A正向进油口B反向进油口A1密封锥面图3-44内泄式、不带卸荷小阀芯的液控单向阀结构与符号此类液控单向阀适用于系统压力较低的场合。
图3-45所示为内泄式、不带卸荷小阀芯的液控单向阀反向开启时的油路。
图3-45内泄式、不带卸荷小阀芯的液控单向阀反向开启时的油路2）内泄式、带卸荷小阀芯的液控单向阀带卸荷小阀芯的液控单向阀适用于反向压力较高、流量较大的场合。
此类液控单向阀利用卸荷小阀芯在反向开启前泄去系统压力，由此避免了液压冲击，并大大降低了开启主阀的压力。
图3-46所示为内泄式、带卸荷小阀芯的液控单向阀结构原理图与符号。
溢流阀图形符号
溢流阀图形标记之阳早格格创做
（戴自GB/T786.1-1993)
名称符号道明溢流阀普遍标记或者曲动型溢流阀开始型溢流阀
开始型电磁溢流阀（常关）
曲动式比率溢流阀
开始比率溢流阀
卸荷溢流阀p
2>p
1
时卸荷
单背溢流阀曲动式，中部鼓油:
时常使用气压元件本能标记
1. 储气罐
2. 空压机
3. 空压泵
4. 油火分散器
油火分散器—人为搁火
油火分散器—自动搁火5. 分火滤气器
10. 仄安阀
仄安阀
11. 节流阀
节流阀
12. 单背节流阀
单背节流阀
13. 单背程序阀
单背程序阀
14. 溢流式减压阀
溢流式减压阀
分火滤气器—人为搁火
分火滤气器—自动搁火
6. 油雾器
一次油雾器
两次油雾器
7. 搞燥器
搞燥器
8. 电气变换器
电气变换器9. 气电变换器
气电变换器。
溢流阀压力流量特性
1.常用液压阀一方向阀、压力阀、流量阀的类型【答】 (1)方向阀方向阀的作用概括地说就是控制液压系统中液流方向的,但对不同类型的阀其具体作用有所差别。
方向阀的种类很多,常用方向阀按结构分类如下:单向阀：l普通单向阀 2 液控单向阀普通单向阀换向阀：1 转阀式换向阀液控单向阀2 滑阀式换向阀：手动式换向阀、机动式换向阀、电动式换向阀、液动式换向阀、电液动换向阀。
手动式换向阀电液动换向阀（2）压力控制阀溢流阀：直动式、先导式溢流阀直动式溢流阀先导式溢流阀减压阀：直动式、先导式减压阀顺序阀：直动式、先导式顺序阀压力继电器（3）流量控制阀节流阀调速阀………….2.换向阀的控制方式,换向阀的通和位【答】换向阀的控制方式有手动式、机动式、电动式、液动式、电液动式五种。
换向阀的通是指阀体上的通油口数,有几个通泊口就叫几通阀。
换向阀的位是指换向阀阀芯与阀体的相互位置变化时,所能得到的通泊口连接形式的数目,有几种连接形式就叫做几位阀。
如一换向阀有4个通油口,3种连接形式,且是电动的,则该阀全称为三位四通电磁(电动)换向阀。
3.选用换向调时应考虑哪些问题及应如何考虑【答】选择换向阀时应根据系统的动作循环和性能要求,结合不同元件的具体特点,适用场合来选取。
①根据系统的性能要求,选择滑阀的中位机能及位数和通数。
②考虑换向阀的操纵要求。
如人工操纵的用手动式、脚踏式；自动操纵的用机动式、电动式、液动式、电液动式；远距离操纵的用电动式、电液式；要求操纵平稳的用机动式或主阀芯移动速度可调的电液式；可靠性要求较高的用机动式。
③根据通过该阀的最大流量和最高工作压力来选取(查表)。
最大工作压力和流量一般应在所选定阀的围之,最高流量不得超过所选阀额定流量的120%,否则压力损失过大,引起发热和噪声。
若没有合适的,压力和流量大一些也可用,只是经济性差一些。
④除注意最高工作压力外,还要注意最小控制压力是否满足要求(对于液动阀和电液动换向阀)。
第五章 液压控制阀(溢流阀)
至 统
远程调压阀
Y2
Y1
32
B.2 二级调压回路
左图为二级调压回路的一例。活塞下降为工作行程，高 压溢流阀4限制系统最高压力。活塞上升为非工作行程，低压 溢流阀3的调节压力只需克服运动部件自重和摩擦阻力即可。 此回路常用于压力机的液压系统中。右图为二级调压回路另 一例。活塞下降压力由高压溢流阀 3调节。活塞上升系统压力 由远程调压阀5调节。
5.3.2. 减压阀
减压阀是一种利用液压油流过隙缝产生压 降的原理，使出口压力低于进口压力的压力控 制阀。 按照调节要求不同可以分为： （1）定值减压阀：用于保证出口压力为定值的 减压阀 （2）定差减压阀：用于保证进出口压力差不变 的减压阀 （3）定比减压阀：用于保证进出口压力成比例 的减压阀 其中定值减压阀应用最为广泛，简称减压 阀。
溢流阀的静态特性曲线
2.动态性能
当溢流阀的溢流量有 零阶跃变化至额定流量时， 其进口压力降迅速升高并 超过额定压力的调定值， 然后逐步衰减到最终稳态 压力，完成动态过度过程， 如右图所示。衡量动态过 渡过程品质好坏的指标， 称为动态性能指标。
溢流阀的动态特性曲线
2.动态性能
（1） 压力超调量
定义最高瞬时压力峰 值与额定压力调定值ps的 差值为压力超调量，要求 该值小于等于ps的30%； 否则将导致系统元件损坏， 管道破裂或其他故障。
5
回油口O与泄漏油流经的 弹簧腔相通，L口堵塞，称为 内泄。内泄时回油口的背压将 作用在阀芯上端面，这时与弹 簧力相平衡的将是进出油口的 压差。若将泄漏油腔与O口连 通的通道堵塞，将L口打开， 直接将泄漏油引回油箱，这种 连接方式称为外泄。 直动式溢流阀是利用阀芯 上端的弹簧力直接与下端面的 液压力相平衡来控制溢流压力 的。一般直动式阀只做成低压、 流量不大的溢流阀。
压力阀
压力阀压力阀种类：按工作原理分：直流式，先导式;按阀芯结构分：滑阀,球阀，锥阀;按用途分：溢流阀，减压阀，顺序阀，平衡阀，卸荷阀。
溢流阀：控制进口压。
（1）直动型溢流阀（Spring loaded type relief valve）结构如下图所示，压力由弹簧设定，当油的压力超过设定值时，提动头上移，油液就从溢流口流回油箱，并使进油压力等于设定压力。
由于压力为弹簧直接设定，一般当安全阀使用。
图c为直动式溢流阀的职能符号。
用于低压小流量：额定压力2.5Mpa调压范围：0.3~2.5Mpa（2）先导型溢流阀（Pilot operated relief valve）：结构如下图所示，由主阀和先导阀两部分组成，主要特点是利用主阀平衡活塞上下两腔油液压力差和弹簧力相平衡。
额定压力6.3Mpa调压范围：0.5~6.3Mpa减压阀：控制出口压力减压阀及其应用：当回路内有两个以上液压缸，其中之一需要较低的工作压力，同时其它的液压缸仍需高压运作时，此刻就得用减压阀（Reducing valve）提供一较系统压力为低的压力给低压缸。
1．减压阀结构及工作原理：减压阀有直动型和先导型两种，如图所示为先导型减压阀，由主阀和先导阀组成，先导阀负责调定压力，主阀负责减压作用。
减压阀是利用液流流过缝隙产生压力损失，使其出口压力低于进口压力的压力控制阀。
顺序阀：控制阀口通与闭，进而控制元件的动作顺序。
顺序阀的结构及动作原理：顺序阀（sequence valve）是使用在一个液压泵要供给两个以上液压缸依一定顺序动作场合的一种压力阀压力电磁阀：是一种将液压系统的压力信号转换为电信号输出的元件。
其作用是，根据液压系统压力的变化，通过压力继电器内的微动开关，自动接通或断开电气线路，实现执行元件的顺序控制或安全保护。
压力控制阀：（1）直动型溢流阀（Spring loaded type relief valve）结构如图所示，压力由弹簧设定，当油的压力超过设定值时，提动头上移，油液就从溢流口流回油箱，并使进油压力等于设定压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作原理
卸荷溢流阀由溢流阀和单向阀组成。
当系统压力达到溢流阀的开启压力时，溢流阀开启，泵卸荷；当系统压力降至溢流阀的关闭压力时，溢流阀关闭，泵向系统加载。
使泵卸荷时的压力称为卸荷压力，使泵处于加载状态的压力称为加载压力。
功能及应用：卸荷溢流阀的主要功能是自动控制泵的卸荷或加载。
鉴于卸荷溢流阀的功用，要求卸荷压力与加载压力之间存在一定差别。
差值过小，则泵的卸荷与加载动作过于频繁；差值过大，则系统压力变化太大。
加载压力与卸荷压力的差值是卸荷溢流阀的重要性能指标，一般加载压力为卸荷压力的85%左右。
其性能与溢流阀相同。
卸荷溢流阀的主要用途：
a.蓄能器系统中泵的自动卸荷及加载；
b.高低压泵组合中大流量低压泵的卸荷。
生产产品厂家：国内主要是榆次液压集团有限公司、北京华德液压集团有限公司、上海立新液压件厂等。
国外有美国Vickers、德国力士乐等厂家。
卸荷溢流阀德选用：卸荷溢流阀主要用于装有蓄能器德液压回路中，当蓄能器充液压力达到阀德设定压力时自动地使液压泵卸荷。
阀中有内装单向阀防止蓄能器中的有压油液倒流。
此时由蓄能器维持对系统供油而泵卸荷从而收到节能效果。
当蓄能器中油液压力降至到阀设定压力地85%左右时，阀又复载，液压泵恢复向蓄能器充液。
这种阀也可以用于双泵高低压回路。
低压时两个泵同时向系统供油，高压时此阀使大泵卸荷并把它与高压部分隔开。
用于蓄能器地阀与蓄能器之间地压降不得超过设定压力地10%。
外泄式阀泄油口背压不得超过设定压力地2%。
卸荷溢流阀与普通溢流阀的主要区别，除主阀部分多一单向阀外，在导阀部分，提动阀的前面增加了一个控制活塞，控制活塞的控制信号油来自卸荷溢流阀的蓄能器口（单向阀后），这样不管卸荷溢流阀P 口的压力是多少，只要蓄能器口的压力达到设定值（控制活塞面积*后腔油压），控制活塞就回推动卸荷阀的提动阀，克服调压弹簧力，开启，主阀芯随之开启，P口卸压；当蓄能器口压力未到设定值，而P口压力先达到设定值时，由阻尼孔引来的P口信号油，就如普通溢流阀一样，打开提动阀，实现溢流阀的功能。
因此，卸荷溢流阀比较贵。
将卸荷溢流阀的建压压力设置为0.85的卸荷压力，是为了满足蓄能器口压力稳定的要求。
从理论讲，最好是两压力一致，超压就卸荷，低于就建压补油，但那就会造成阀、及系统的震荡，使系统没法工作，兼顾两方面的要求，一般将建压压力设为0.85。
实现的原理主要是控制活塞、提动阀的摩擦力方向开启、关闭时相反，阀口的液动力方向（普通溢流阀的开启、闭合点同样也不一样，好的阀，比值在0.9以上，差的也就0.8左右）。
