管道内外径对照表
水管外径尺寸对照表
水管外径尺寸对照表钢管外径尺寸对照表：1、DN15：外径为21.3m/m。
2、DN20：外径为26.7m/m。
3、DN25：外径为33.4m/m。
4、DN32：外径为42.2m/m。
5、DN40：外径为48.3m/m。
6、DN50：外径为60.3m/m。
7、DN65：外径为76.1m/m。
8、DN80：外径为88.9m/m。
9、DN90：外径为101.6m/m。
10、DN100：外径为114.3m/m。
11、DN125：外径为139.7m/m。
12、DN150：外径为168.3m/m。
13、DN200：外径为219.1m/m。
14、DN250：外径为273.1m/m。
15、DN300：外径为323.9m/m。
16、DN350：外径为355.6m/m。
17、DN450：外径为457.2m/m。
钢管的外径是衡量管道的一个重要尺寸指标；它可以使用DN或外径单位m/m进行描述。
对于常规的钢管系统，平常常用的外径尺寸大小；有DN15-DN450，对应的外径尺寸为21.3m/m-457.2m/m。
通过这里记录的钢管外径尺寸对照表可以更加容易地了解所使用钢管的外径大小。
钢管外径不同尺寸时，其使用范围也有所不同；DN15 —— DN50可用于给排水系统用途；DN65 —— DN250可用于暖通空调系统、热水系统用途；DN300及DN350可用于空调冷凝水系统用途，DN450则用于加温和防冻水系统用途。
此外，外径是管道安装的基础尺寸；DN也是管件安装的基本标准；在管道装拆维修时，也要根据钢管准确的外径尺寸来选择合适的管件，以保证系统的运行效率；在购买钢管时，也要根据购买时的DN尺寸和外径尺寸来准确选择，以免买错尺寸影响系统的运【行性能。
//**本文内容总计705字**//。
管道直径对照表
管道直径对照表
管径尺寸对照表如下图：
表中DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
表中Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3.8。
扩展资料：
如果管道材料为混凝土及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值，此种情况，需要注明内径外径，不能模糊称为管径。
水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注。

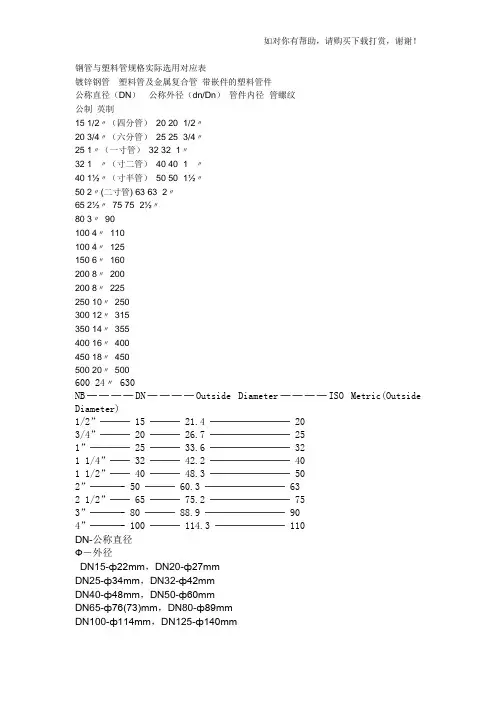

管道内外径对照表
钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件的塑料管件公称直径（DN）公称外径（dn/Dn）管件内径×管螺纹公制英制15 1/2〃（四分管）20 20×1/2〃20 3/4〃（六分管）25 25×3/4〃25 1〃（一寸管）32 32×1〃32 1¼〃（寸二管）40 40×1¼〃40 1½〃（寸半管）50 50×1½〃50 2〃(二寸管) 63 63×2〃65 2½〃75 75×2½〃80 3〃90100 4〃110100 4〃125150 6〃160200 8〃200200 8〃225250 10〃250300 12〃315350 14〃355400 16〃400450 18〃450500 20〃500600 24〃 630NB────DN────Outside Diameter────ISO Metric(Outside Diameter)1/2”─── 15 ─── 21.4 ──────── 203/4”─── 20 ─── 26.7 ──────── 251”──── 25 ─── 33.6 ──────── 321 1/4”── 32 ─── 42.2 ──────── 401 1/2”── 40 ─── 48.3 ──────── 502”───- 50 ─── 60.3 ──────── 632 1/2”── 65 ─── 75.2 ──────── 753”───- 80 ─── 88.9 ──────── 904”───- 100 ─── 114.3 ─────── 110DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，问题：求PVC管道的内外径对照表！！！V=π*(D+1.033δ)*1.033δ*LS=π*(D+2.1δ+0.0082)*L式中 D 直径（m）1.033、2.1 调整系数δ绝热层厚度（m）L 设备筒体或管道长度（m）0.0082 捆扎线直径或钢带厚（m）补充一下：绝热工程量。
管道内外径对照表
钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件得塑料管件公称直径（DN) 公称外径(dn／Ｄn) 管件内径×管螺纹公制英制1５1/2〃(四分管) 2０20×1／2〃203／4〃（六分管) 25 2５×3/4〃251〃（一寸管）３232×１〃３21¼〃（寸二管）404０×1¼〃4０1½〃(寸半管) 50 50×1½〃50 2〃（二寸管）636３×2〃65 2½〃75 7５×2½〃803〃901０04〃１1010０4〃1251５06〃16０20０8〃２0０20０8〃２25２50 1０〃２５0300 12〃315３５0 14〃355400 １6〃４004５0 1８〃450500 20〃５００60０２４〃 63０NB────ＤN────ＯutsiｄｅＤiamｅtｅr────ISＯMetric(Outs ｉｄe Diamｅter)１/2”───1５───２１、４──────── 20３/4"─── 20 ───２６、7 ────────25１”────２5 ─── 33、6 ────────３21 1/4"──32 ─── 42、２────────401 1/2”──４0 ───4８、3 ──────── 502”───- 5０─── 60、3 ────────6３２ 1/2”── 6５─── 7５、２────────７53"───- 8０───８8、9 ────────９04”───—１00 ───114、３─────── 110DN－公称直径Ф－外径ＤN15-ф２2mm，ＤN２0—ф27mｍDN２５-ф34mm，DN32－ф４2mmDＮ40－ф48mm,ＤＮ50—ф60mｍDN6５－ф７6（73）ｍm,ＤN80—ф89mmＤN10０-ф11４ｍｍ,DN125—ф140mｍDN1５0－ф168ｍm，DN２00-ф2１9mｍDN25０-ф273ｍm，DN300-ф3２4ｍmDN350-ф３6０ｍm,ＤN４０0-ф406mｍDN450-ф457mｍ,ＤN５０0-ф50８mmDN60０-ф610mm，DN15—ф１8mm，ＤＮ２0-ф2５mmDN25—ф３2mm，DＮ32－ф3８mmＤN40－ф４5mｍ,DN５０－ф57mmＤＮ65－ф7３ｍｍ,ＤN８0-ф89mmＤN100-ф10８ｍm,ＤN125—ф1３３mmDＮ1５0-ф１59mｍ,DN2０0—ф２19mｍDN250—ф27３ｍm，DN３０0-ф３25mmDN3５0－ф377mｍ，DN40０—ф４２6mｍDN450—ф４８０ｍm，DN５00－ф530mmDN600－ф630ｍm,问题：求PVC管道得内外径对照表!!！Ｖ=π*（D＋1、0３３δ)＊1、03３δ*ＬS=π＊（D+2、1δ+0、0082)*L式中 D 直径(m）１、033、２、１调整系数δ绝热层厚度（m)L 设备筒体或管道长度(m)0、0082 捆扎线直径或钢带厚（m)补充一下:绝热工程量。
管道的内外径对照表
钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件的塑料管件公称直径（DN）公称外径（dn/Dn）管件内径×管螺纹公制英制15 1/2〃（四分管） 20 20×1/2〃20 3/4〃（六分管） 25 25×3/4〃25 1〃（一寸管） 32 32×1〃32 1¼〃（寸二管） 40 40×1¼〃40 1½〃（寸半管） 50 50×1½〃50 2〃(二寸管) 63 63×2〃65 2½〃 75 75×2½〃80 3〃 90100 4〃 110100 4〃 125150 6〃 160200 8〃 200200 8〃 225250 10〃 250300 12〃 315350 14〃 355400 16〃 400450 18〃 450500 20〃 500600 24〃 630NB────DN────Outside Diameter────ISO Metric(Outside Diameter)1/2”─── 15 ─── 21.4 ──────── 203/4”─── 20 ─── 26.7 ──────── 251”──── 25 ─── 33.6 ──────── 321 1/4”── 32 ─── 42.2 ──────── 401 1/2”── 40 ─── 48.3 ──────── 502”───- 50 ─── 60.3 ──────── 632 1/2”── 65 ─── 75.2 ──────── 753”───- 80 ─── 88.9 ──────── 904”───- 100 ─── 114.3 ─────── 110DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，问题：求PVC管道的内外径对照表！！！V=π*(D+1.033δ)*1.033δ*LS=π*(D+2.1δ+0.0082)*L式中 D 直径（m）1.033、2.1 调整系数δ绝热层厚度（m）L 设备筒体或管道长度（m）0.0082 捆扎线直径或钢带厚（m）补充一下：绝热工程量。
管道内外径对照表
钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件的塑料管件公称直径（DN）公称外径（dn/Dn）管件内径×管螺纹公制英制15 1/2〃（四分管）20 20×1/2〃20 3/4〃（六分管）25 25×3/4〃25 1〃（一寸管）32 32×1〃32 1¼〃（寸二管）40 40×1¼〃40 1½〃（寸半管）50 50×1½〃50 2〃(二寸管) 63 63×2〃65 2½〃75 75×2½〃80 3〃90100 4〃110100 4〃125150 6〃160200 8〃200200 8〃225250 10〃250300 12〃315350 14〃355400 16〃400450 18〃450500 20〃500600 24〃630NB────DN────Outside Diameter────ISO Metric(Outside Diameter)1/2”───15 ───21.4 ────────203/4”───20 ───26.7 ────────251”────25 ───33.6 ────────321 1/4”──32 ───42.2 ────────401 1/2”──40 ───48.3 ────────502”───- 50 ───60.3 ────────632 1/2”──65 ───75.2 ────────753”───- 80 ───88.9 ────────904”───- 100 ───114.3 ───────110DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，问题：求PVC管道的内外径对照表！！！设备筒体或管道绝热、防潮和保护层计算公式V=π*(D+1.033δ)*1.033δ*LS=π*(D+2.1δ+0.0082)*L式中D 直径（m）1.033、2.1 调整系数δ绝热层厚度（m）L 设备筒体或管道长度（m）0.0082 捆扎线直径或钢带厚（m）补充一下：绝热工程量。
管道的内外径对照表
钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件的塑料管件公称直径（DN）公称外径（dn/Dn）管件内径×管螺纹公制英制15 1/2〃（四分管） 20 20×1/2〃20 3/4〃（六分管） 25 25×3/4〃25 1〃（一寸管） 32 32×1〃32 1¼〃（寸二管） 40 40×1¼〃40 1½〃（寸半管） 50 50×1½〃50 2〃(二寸管) 63 63×2〃65 2½〃 75 75×2½〃80 3〃 90100 4〃 110100 4〃 125150 6〃 160200 8〃 200200 8〃 225250 10〃 250300 12〃 315350 14〃 355400 16〃 400450 18〃 450500 20〃 500600 24〃 630NB────DN────Outside Diameter────ISO Metric(Outside Diameter)1/2”─── 15 ─── 21.4 ──────── 203/4”─── 20 ─── 26.7 ──────── 251”──── 25 ─── 33.6 ──────── 321 1/4”── 32 ─── 42.2 ──────── 401 1/2”── 40 ─── 48.3 ──────── 502”───- 50 ─── 60.3 ──────── 632 1/2”── 65 ─── 75.2 ──────── 753”───- 80 ─── 88.9 ──────── 904”───- 100 ─── 114.3 ─────── 110DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，问题：求PVC管道的内外径对照表！！！V=π*(D+1.033δ)*1.033δ*LS=π*(D+2.1δ+0.0082)*L式中 D 直径（m）1.033、2.1 调整系数δ绝热层厚度（m）L 设备筒体或管道长度（m）0.0082 捆扎线直径或钢带厚（m）补充一下：绝热工程量。
管道直径及外径对照表
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管。
管道直径及外径对照表
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管。
常用管道寸口对照表
常用管道寸口对照表 1. 英寸对应公制单位的对照表：1/8英寸 = 3.2毫米。
1/4英寸 = 6.4毫米。
3/8英寸 = 9.5毫米。
1/2英寸 = 12.7毫米。
3/4英寸 = 19.1毫米。
1英寸 = 25.4毫米。
1-1/4英寸 = 31.8毫米。
1-1/2英寸 = 38.1毫米。
2英寸 = 50.8毫米。
2-1/2英寸 = 63.5毫米。
3英寸 = 76.2毫米。
4英寸 = 101.6毫米。
5英寸 = 127毫米。
6英寸 = 152.4毫米。
8英寸 = 203.2毫米。
10英寸 = 254毫米。
12英寸 = 304.8毫米。
14英寸 = 355.6毫米。
16英寸 = 406.4毫米。
18英寸 = 457.2毫米。
20英寸 = 508毫米。
24英寸 = 609.6毫米。
2. 管道尺寸对应的公称直径和实际外径：1/2英寸管道的公称直径为15毫米，实际外径为21.3毫米。
3/4英寸管道的公称直径为20毫米，实际外径为26.9毫米。
1英寸管道的公称直径为25毫米，实际外径为33.7毫米。
1-1/4英寸管道的公称直径为32毫米，实际外径为42.4毫米。
1-1/2英寸管道的公称直径为40毫米，实际外径为48.3毫米。
2英寸管道的公称直径为50毫米，实际外径为60.3毫米。
2-1/2英寸管道的公称直径为65毫米，实际外径为76.1毫米。
3英寸管道的公称直径为80毫米，实际外径为88.9毫米。
4英寸管道的公称直径为100毫米，实际外径为114.3毫米。
3. 管道尺寸对应的壁厚：管道壁厚是指管道壁的厚度，不同尺寸的管道壁厚会有所不同，需要根据具体情况进行选择和应用。
常用的管道壁厚标准有SCH10、SCH20、SCH30、SCH40、SCH60、SCH80、SCH100、SCH120、SCH140、SCH160等。
以上是常用管道寸口对照表的详细内容，希望对你有所帮助。
如果还有其他问题，欢迎继续提问。
水管管径尺寸对照表
水管管径尺寸对照表水管管径尺寸对照表在建筑、工程、农业等领域中，水管是一种常见的输送水流的管道。
不同用途和场合需要使用不同尺寸的水管，以下是常见的水管管径尺寸对照表。
1. PVC水管PVC水管是一种常见的塑料水管，其尺寸通常以内径来表示。
以下是常见的PVC水管尺寸对照表：内径（mm）外径（mm）壁厚（mm）20 26 325 32 3.532 40 440 50 4.550 63 563 75 675 90 790 110 82. PE水管PE水管是一种高密度聚乙烯制成的塑料水管，其尺寸通常以外径来表示。
以下是常见的PE水管尺寸对照表：外径（mm）壁厚（mm）20 2.325 2.332 2.940 3.750 4.663 5.875 6.890 8.23. 镀锌钢管镀锌钢管是一种金属水管，其尺寸通常以外径来表示。
以下是常见的镀锌钢管尺寸对照表：外径（mm）壁厚（mm）15 1.520 1.525 1.532 1.840 2.050 2.365 2.580 3.04. 不锈钢水管不锈钢水管是一种高档水管，其尺寸通常以外径来表示。
以下是常见的不锈钢水管尺寸对照表：外径（mm）壁厚（mm）15 1.020 1.025 1.232 1.540 1.550 2.065 2.080 2.0总之，选择正确的水管尺寸非常重要，可以保证水流的畅通和安全。
在选择水管时，应根据实际需求和使用环境来选择合适的材质和尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道内外径对照表
钢管与塑料管规格实际选用对应表
镀锌钢管塑料管及金属复合管带嵌件的塑料管件
公称直径（DN）公称外径（dn/Dn）管件内径×管螺纹
公制英制
15 1/2〃（四分管）20 20×1/2〃
20 3/4〃（六分管）25 25×3/4〃
25 1〃（一寸管）32 32×1〃
32 1¼〃（寸二管）40 40×1¼〃
40 1½〃（寸半管）50 50×1½〃
50 2〃(二寸管) 63 63×2〃
65 2½〃75 75×2½〃
80 3〃90
100 4〃110
100 4〃125
150 6〃160
200 8〃200
200 8〃225
250 10〃250
300 12〃315
350 14〃355
V=π*(D+1.033δ)*1.033δ*L
S=π*(D+2.1δ+0.0082)*L
式中 D 直径（m）
1.033、
2.1 调整系数
δ绝热层厚度（m）
L 设备筒体或管道长度（m）
0.0082 捆扎线直径或钢带厚（m）
补充一下：绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：
V＝π×(D＋1.033δ)×1.033δ
个人理解上述体积公式的含义：
D＋1.033δ表示：保温层中心到中心的长度 + 单根的扎带厚度（0.033δ） = 调整后的保温层中心线长度
π×(D＋1.033δ)表示：保温层中心圆的周长（可想象成长度，仅管是圆形）
1.033δ表示：保温层调整过系数的厚度（可想象成宽度）
π×(D＋1.033δ)×1.033δ表示：长度*宽度
S＝π×(D＋2.1δ＋0.0082)×L
个人理解：D＋2.1δ＋0.0082表示：(直径+ 保温层厚度 * 2.1)+0.0082 = 外表层实际直径+扎带厚度
式中D——直径
1.033、
2.1——调整系数；
δ——绝热层厚度；
L——设备筒体或管道长；
0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式：
①单管伴热或双管伴热(管径相同，夹角小于90°时)。
D′＝D1＋D2 ＋(10～20mm)
式中D′——伴热管道综合值；
D1 ——主管道直径；
D2 ——伴热管道直径；
(10～20mm)——主管道与伴热管道之间的间隙。
②双管伴热 (管径相同，夹角大于90°时)。
D′＝D1＋1.5D2 ＋(10～20mm)
③双管伴热 (管径不同，夹角小于90°时)。
D′＝D1 ＋D伴大＋(10～20mm)
式中D′——伴热管道综合值；
D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×N
S＝\[(D＋2.1δ)／2\]2 ×π×1.5×N
(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×N
S＝π(D＋2.1δ)×2.5D×1.05×N
(5)法兰绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×N
S＝π×(D＋2.1δ)×1.5D×1.05×N
(6)弯头绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×1.5D×2π×1.033δ× N／B
S＝π×(D＋2.1δ)×1.5D×2π×N／B
(7)拱顶罐封头绝热、防潮和保护层计算公式。
V＝2πr×(h＋1.033δ)×1.033δ
S＝2πr×(h＋2.1δ)
1寸=DN25
管道地沟底宽计算表表1-6
__________________________ ____________________________________ _______
管径铸铁管、钢管、石棉混凝土、钢筋混凝土，预应陶土管
(MM) 水泥管(MM) 力混凝土管(MM)
__________________________ ____________________________________ _______
50-70 600 800 700
100-200 700 900 800
250-350 800 1000 900
400-450 1000 1300 1100
500-600 1300 1500 1400
700-800 1600 1800
900-100 1800 2000
1100-1200 2000 2300
1300-1400 2200 2600
附表一、PP－R、孔钢带复合管径与公称直径对照表。
