汽车电路分析考试题演示教学

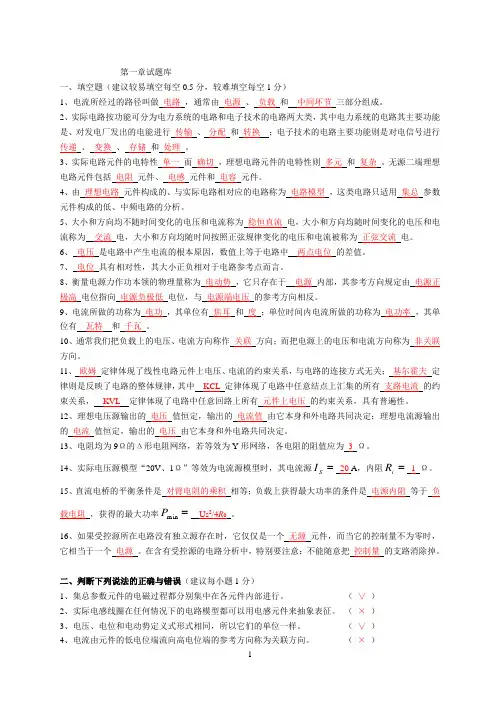

电路分析试题库(有答案)详解
第一章试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是、对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。
3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。
无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。
6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。
7、 电位 具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。
9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。
10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。
11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。
汽车电路分析-试题A
广州市交通高级技工学校学年第一学期《汽车电路分析》期末考试试卷（A卷）1.汽车电路主要由电源、用电设备及导线组成。
2.电控单元的电源电路一般分为和两大类。
3.电压型继电器的特点是电磁线圈通过的电流；而经过触点的电流。
4.汽车仪表一般由指示表和组成。
指示表有和电热式两种。
5.安全气囊系统有两个电源，一个是另一个是。
6.继电器电路分为电路和电路。
7.现代汽车中央配电盒上一般标有线束和导线插接位置的及接点的，主线束从背面插接后通往各用电设备。
8.汽车空调系统的基本电路一般包括、和电源电路。
9.通用车型电路图通常由四类电路图组成，分别是、熔断丝详图、、搭铁线路图。
10.点火开关用于控制电路、发电机励磁电路、仪表的电源电路和电路。
二、选择题（每小题2分，共28分）1.在控制件与用电部件之间使用（）的电路称间接控制电路。
（A）手动开关（B）电路断路器（C）继电器（D）保险丝2.为保证电控单元可靠搭铁，电控单元与车身间（）搭铁线。
（A）有一条（B）无有（C）有多条（D）可有可无3.易熔线用于对（）电路的保护。
（A）容易过载（B）总体线路或较重要（C）局部（D）任意4.下面哪种装置不属于汽车电路的保护装置（）。
（A）易熔线（B）熔断丝（C）电路断路器（D）开关5.汽车仪表与报警系统受（）开关控制。
（A）点火（B）危险（C）起动（D）空调6.电热式仪表有（）接线端子。
（A）1 （B）3（C）2 （D）47.熔断丝能承受长时间的额定电流负载。
在过载25％的情况下，约在（）分钟内熔断。
（A）1 （B）2（C）3 （D）49.前照灯单侧搭铁不良时，会（）。
（A）两侧前照灯均不亮(B)一侧较亮、一侧较暗（C）两侧前照灯同样明亮(D) 无反应10.电气原理图反映了汽车电气系统（）。
(A)各设备的实际位置(B)各部件连接关系和电路原理(C)整车的电器及线路连接(D)线束与用电器接线端子的标记11.负温度系数的热敏电阻随温度的增加而（）。

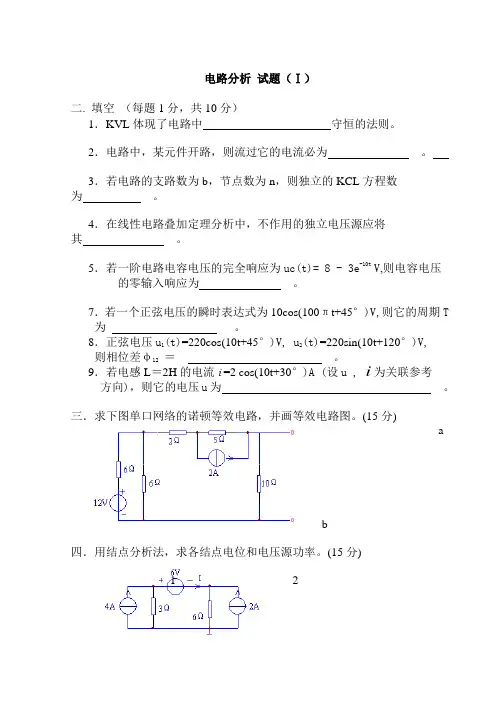

电路分析试题附答案(全套)
电路分析试题（Ⅰ）二. 填空（每题1分，共10分）1．KVL体现了电路中守恒的法则。
2．电路中，某元件开路，则流过它的电流必为。
3．若电路的支路数为b，节点数为n，则独立的KCL方程数为。
4．在线性电路叠加定理分析中，不作用的独立电压源应将其。
5．若一阶电路电容电压的完全响应为uc(t)= 8 - 3e-10t V,则电容电压的零输入响应为。
7．若一个正弦电压的瞬时表达式为10cos(100πt+45°)V,则它的周期T 为。
8．正弦电压u1(t)=220cos(10t+45°)V, u2(t)=220sin(10t+120°)V,则相位差φ12＝。
9．若电感L＝2H的电流i =2 cos(10t+30°)A (设u ,i为关联参考方向)，则它的电压u为。
三．求下图单口网络的诺顿等效电路，并画等效电路图。
(15分)ab四．用结点分析法，求各结点电位和电压源功率。
(15分)1 2五．一阶电路如图，t = 0开关断开，断开前电路为稳态，求t ≥0电感电流i L(t) ,并画出波形。
(15分)电路分析试题（Ⅱ）二. 填空（每题1分，共10分）1．电路的两类约束是。
2．一只100Ω，1w的电阻器，使用时电阻上的电压不得超过V。
3．含U S和I S 两直流电源的线性非时变电阻电路，若I S单独作用时，R 上的电流为I′，当U S单独作用时，R上的电流为I"，（I′与I"参考方向相同），则当U S和I S 共同作用时，R上的功率应为。
4．若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为。
5．实际电压源与理想电压源的区别在于实际电压源的内阻。
6．电感元件能存储能。
9．正弦稳态电路中, 某电感两端电压有效值为20V，流过电流有效值为2A，正弦量周期T =πS , 则电感的电感量L＝。
10．正弦稳态L，C串联电路中, 电容电压有效值为8V , 电感电压有效值为12V , 则总电压有效值为。
汽车电路初级试题及答案
汽车电路初级试题及答案一、选择题（每题2分，共10分）1. 汽车电路中，电流的流动方向是：A. 从正极到负极B. 从负极到正极C. 从正极到正极D. 从负极到负极答案：A2. 汽车电路中，下列哪个元件是用于控制电路的通断？A. 电阻B. 电容C. 继电器D. 电感答案：C3. 汽车电路中，保险丝的作用是：A. 储存电能B. 保护电路C. 增加电阻D. 储存电流答案：B4. 在汽车电路图中，通常用哪个符号表示电池？A. ⚡B. ⚡️C.D.答案：C5. 汽车电路中，电压表是用来测量：A. 电流大小B. 电阻大小C. 电压高低D. 功率大小答案：C二、填空题（每题2分，共10分）1. 汽车电路中，电压的单位是______。
答案：伏特（V）2. 汽车电路中，电流的单位是______。
答案：安培（A）3. 汽车电路中，电阻的单位是______。
答案：欧姆（Ω）4. 汽车电路中，功率的单位是______。
答案：瓦特（W）5. 汽车电路中，电路的三种基本状态是______、______和______。
答案：开路、短路、通路三、简答题（每题5分，共20分）1. 请简述汽车电路中继电器的作用。
答案：继电器在汽车电路中的作用是控制电路的通断，它可以用较小的电流来控制较大的电流，从而实现对电路的保护和控制。
2. 汽车电路中，保险丝的作用是什么？答案：保险丝在汽车电路中的作用是保护电路，当电路中的电流超过保险丝的额定电流时，保险丝会熔断，从而切断电路，防止电路过载和损坏。
3. 汽车电路中，电压表和电流表有何不同？答案：电压表是用来测量电路中两点之间的电势差，而电流表是用来测量电路中通过的电流大小。
电压表通常并联在电路中，电流表则串联在电路中。
4. 请解释汽车电路中开路、短路和通路的含义。
答案：开路是指电路中某处断开，导致电流无法通过的状态；短路是指电路中某处直接连接，电流绕过负载直接流回电源的状态；通路是指电路中没有断开或短路，电流可以顺利通过的状态。
汽车维修电工初级(汽车电路识图)模拟试卷2(题后含答案及解析)
汽车维修电工初级（汽车电路识图）模拟试卷2(题后含答案及解析)题型有：1. 名词解释题 2. 填空题 3. 单项选择题 4. 判断题请判断下列各题正误。
5. 简答题1．项目：正确答案：在电气图中，通常把用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等统称为项目。
涉及知识点：汽车电路识图2．电路原理图：正确答案：是根据国家颁布的有关技术标准，用图形符号、文字符号，以统一规定的方法，把电路画在图纸上。
它是电气技术中使用最广泛的一种重要的电路简图。
涉及知识点：汽车电路识图填空题请完成下列各题，在各题的空处填入恰当的答案。
3．汽车上的电源为_______和_______。
正确答案：蓄电池；发电机涉及知识点：汽车电路识图4．图形符号一般为_______或_______布置，但在不改变符号意义或不引起混淆的前提下，可根据图样布置的需要进行_______或镜像放置。
正确答案：水平；垂直；旋转涉及知识点：汽车电路识图5．一个完整的项目代号由四个代号段组成，分别是_______、_______、_______和_______。
正确答案：高层代号；位置代号；种类代号；端子代号涉及知识点：汽车电路识图6．原理框图中，原则上均应标注项目代号，项目代号一般紧靠框的_______或_______标注。
正确答案：上方；左上方涉及知识点：汽车电路识图7．为了尽量接近实际情况，敷线图中的电器不用_______，而是用该电器的_______或特征表示。
正确答案：图形符号；外形轮廓涉及知识点：汽车电路识图8．导线的_______标注在颜色代码的_______，单位为_______时不标注。
正确答案：截面积；前面；毫米涉及知识点：汽车电路识图9．五十铃汽车不同电路采用了不同色标绝缘层的导线，电路中主要线束的导线用_______，属于辅助电路的导线用_______。
正确答案：单色；带色条涉及知识点：汽车电路识图10．帕萨特轿车大部分_______和_______都安装在中央线路板正面，_______从中央线路板反面接插后通往各用电设备。

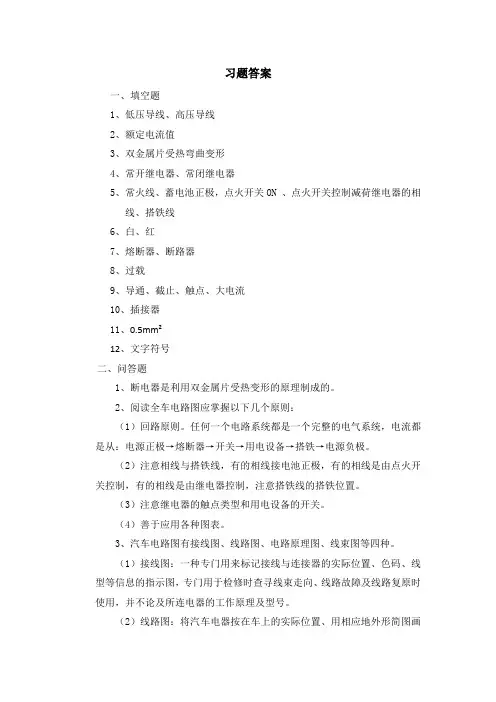

电子教案与课件：《汽车电工电子技术》习题答案项目六 全车电路的识图 习题答案
习题答案一、填空题1、低压导线、高压导线2、额定电流值3、双金属片受热弯曲变形4、常开继电器、常闭继电器5、常火线、蓄电池正极，点火开关ON 、点火开关控制减荷继电器的相线、搭铁线6、白、红7、熔断器、断路器8、过载9、导通、截止、触点、大电流10、插接器11、0.5mm²12、文字符号二、问答题1、断电器是利用双金属片受热变形的原理制成的。
2、阅读全车电路图应掌握以下几个原则：（1）回路原则。
任何一个电路系统都是一个完整的电气系统，电流都是从：电源正极→熔断器→开关→用电设备→搭铁→电源负极。
（2）注意相线与搭铁线，有的相线接电池正极，有的相线是由点火开关控制，有的相线是由继电器控制，注意搭铁线的搭铁位置。
（3）注意继电器的触点类型和用电设备的开关。
（4）善于应用各种图表。
3、汽车电路图有接线图、线路图、电路原理图、线束图等四种。
（1）接线图：一种专门用来标记接线与连接器的实际位置、色码、线型等信息的指示图，专门用于检修时查寻线束走向、线路故障及线路复原时使用，并不论及所连电器的工作原理及型号。
（2）线路图：将汽车电器按在车上的实际位置、用相应地外形简图画出来，并用线将电源、开关、保险装置等和这些电器一一连接起来。
由于汽车电器的实际位置及外形与图中所示方位相符，且较为直观，因此便于循线跟踪地查找导线的分支和节点。
但由于线路图线束密集、纵横交错，故图的可读性较差、电路分析过程相对较为复杂。
（3）电路原理图：按规定的图形符号，把仪表及各种电气设备，按电路原理，由上到下合理地连接起来，然后再进行横向排列形成的电路图。
（4）线束图：指能反映线束走向和有关导线颜色、接线柱编号等内容的线路图。
该图的特点是不说明线路的走向和原理，线路简单。
4、同一种车型的线束在制造厂里按车型设计制造好后，用卡簧或绊钉固定在车上的既定位置，其抽头恰好在各电气设备接线柱附近位置，安装时按线号装在其对应的接线柱上。
各种车型的线束各不相同，同一车型线束按发动机、底盘和车身分多个线束。
汽车电路分析测验考试题
1．汽车电路主要由、、、用电设备及组成。
（电源、电路保护装置、控制器件、导线）2．汽车电路的特点是、、、并联连接、负极搭铁、、。
（低压、直流、单线制、设有电路保护装置、汽车线路有颜色和编号特征）。
3．汽车上的控制器件主要有各种、、和电子控制器件等。
（手动开关、压力开关、、温控开关）4．汽车开关按操作方式可分为、、压力式、翘板式及等形式。
（旋转式、推拉式、组合式）5．汽车电路图是用国家标准规定的线路符号，对汽车电器的、工作原理、及所作的图解说明，也包括图例及简单的结构示意（构造组成、工作过程、安装要求）6．根据汽车电路图的不同用途，可绘制出不同形式的电路，主要有、敷线图、和。
（原理框图、线束图、电路原理图）7．图形符号分为、和明细符号3 种。
（基本符号、一般符号）8．充电指示灯监测电路有三种工作方式，分别是：控制方式、控制方式、控制方式。
（发电机中点电压继电器、发电机端电压继电器、发电机端电压直接）9．启动系控制电路一般分控制式、控制式和控制式三种。
（无启动继电器、单继电器、组合继电器）10．汽车照明系统由、照明灯具、等组成。
其作用主要是夜间道路照明、、、仪表与夜间检修等。
车外照明灯有：、雾灯、等；车内照明灯有：、仪表灯、等；工作灯有：、、外接工作灯插座等。
（电源、控制装置、车厢内部照明、车辆宽度标示、前照灯、牌照灯、顶灯、阅读灯、发动机罩灯、行李箱灯、）11．选择导线最小截面积至少不得小于平方毫米，主要为满足的要求。
（0.5、强度）12.双色导线的标注一般第一个字母为色，第二字母为色。
（主、辅）13.常见的电子电路图有、、印板图和等。
（原理图、方框图、装配图）14.电子电路图主要由、、、结点四大部分组成。
（元件符号、连线、注释、）二、单项选择题1 ．那些元件不是汽车电路连接的对象是（C）。
A ．电瓶B ．空气流量传感器C ．燃油压力调节器2 ．对于4环电阻最后一环代表的是( B )A.电阻的阻值B.电阻误差C.数字后面添加的“0”3 ．用指针式万用表R×1K档测量硅二极管红表笔接二极管的正极，黑表笔接二极管的负极，其指针应指在什么位置（A）。
汽车维修电工初级(汽车电路识图)模拟试卷3(题后含答案及解析)
汽车维修电工初级（汽车电路识图）模拟试卷3(题后含答案及解析)题型有：1. 名词解释题 2. 填空题 3. 单项选择题 4. 判断题请判断下列各题正误。
5. 简答题1．项目代号：正确答案：是一种特定的代码，用来标识图样、图表、表格及其他技术文件中的项目，它可表达项目的种类、层次关系和实际位置等信息。
涉及知识点：汽车电路识图2．敷线图：正确答案：是指专门用来标记电气设备的安装位置_、外形、线路走向等的指示图。
它按照全车电气设备安装的实际方位绘制，部件与部件之间的连线按实际关系绘出，为了尽可能接近实际情况，图中的电器不用图形符号，而是用该电器的外形轮廓或特征表示，在图上还注意将线束中同路的导线尽量画在一起。
涉及知识点：汽车电路识图填空题请完成下列各题，在各题的空处填入恰当的答案。
3．汽车电路的特点是两个电源、_______、_______并联、_______搭铁。
正确答案：低压直流；单线；负极涉及知识点：汽车电路识图4．文字符号由_______和_______组成，基本文字符号又分为_______符号和_______符号。
正确答案：基本文字符号；辅助文字符号；单字母；双字母涉及知识点：汽车电路识图5．一个项目可以由_______代号段组成，也可以由_______代号段组成。
正确答案：一个；几个涉及知识点：汽车电路识图6．汽车电路原理图是用电器图形符号，按工作顺序或功能布局绘制的，详细表示汽车电路的_______和_______，而不考虑_______的简图。
正确答案：全部组成；连接关系；实际位置涉及知识点：汽车电路识图7．在敷线图中导线可用_______或_______表示。
正确答案：连续线；中断线涉及知识点：汽车电路识图8．五十铃汽车电路图中导线上标注0．5BW，表示导线尺寸_______，_______为黑色，白色的_______。
正确答案：0．5mm2；底色；条纹涉及知识点：汽车电路识图9．帕萨特轿车线路图上部的灰色区域表示汽车的_______的继电器与熔丝，区域内部的水平线为接_______的导线。
《汽车电路分析》期中考试试卷、参考答案
霸州市职成教育总校2017-2018学年度第一学期期中考试汽修专业汽车电路分析课程试卷一、填空（每题2分，共40分）1.汽车电路主要由电源、____________、、控制器件、____________及导线组成。
2.汽车电路的特点是直流、_________、_________、_________、_________、_________和汽车线路有颜色和编号特征。
3.汽车开关按操作方式可分为_________、_________、_________、_________及组合式等形式。
4.根据汽车电路图的不同用途，可绘制出不同形式的电路图，主要有_________、_________、_________、_________、_________。
5.汽车上的控制器件主要有各种__________、__________、__________和电子控制器件等。
二、判断题（每题2分，共20分）1 、汽车的低压导线采用单股线。
( )2 、汽车电气系统为直流系统。
( )3 、所有的汽车都采用正极搭铁。
( )4 、用万用表R×1K档测电容，如果读数为0，说明电容已损坏。
（ )5 、二极管具有单向导电性。
（ )6 、熔断器及继电器大多安装在中央电气接线盒上。
（）7 、电路图上开关的工作状态是无电状态。
（）8 、电路图上继电器的工作状态是无电状态。
（）9 、熔断器经常烧断后，可换上稍大电流的熔断器。
（）10、熔断器是一次性的产品，损坏后不能修理，只能更换。
（）三、单项选择题（每题2分，共10分）1、电路接通时电流低于正常值表明是什么类型的问题（）A、断路B、短路C、线路电阻过大D、熔丝熔断2、一般轿车后窗玻璃采用的除霜方式是：（）A、将暖风机热风吹至后风窗玻璃B、采用独立式暖风装置并将热风吹至风窗玻璃C、电热丝加热D、以上都不对3、导线的截面面积主要取决于 ( )。
A、用电设备的工作电流B、用电设备的内阻C、导线的机械强度D、导线的材料4、导体的电阻是导体本身的一种性质，下列措施能改变导体电阻大小的是（）A、增大通过导体的电流B、增加通过导体的电量C、增大导体两端的电压D、将导体拉细拉长5、继电器的作用叙述不正确的是（）A、小电流控制大电流B、保护开关触点C、进行远程控制D、加快开关时间三、名词解释（每题5分，共10分）1、熔断器2、断路器四、简答题（每题5分，共20分）1、熔断器熔丝烧断的常见原因有什么？2、汽车线路图的优缺点？汽车电路分析课程试卷参考答案一、填空题1．电路保护装置、用电设备2．低压、单线制、并联连接、负极搭铁、设有电路保护装置。
朱明zhubob-汽车电路分析试题B
学年第二学期《汽车电路分析》期末考试B卷一、填空题（每题2分，共20分）1.发动机电子控制系统的是电控单元。
2.电子控制系统主要由各种、电控单元(ECU)和各种组成。
3.富康轿车采用的TU5JPK发动机系统图。
4.曲轴位臵传感器上有接线端子分别与发动机电控单元ECU 。
5.进气温度传感器上有接线端子，分别与发动机电控单元ECU的端子连通。
6.氧传感器上有接线。
7.怠速控制阀上有三个接线端子，分别端子通主继电器与蓄电池连通；端子与发动机电控单元ECU连通。
8.喷油器上有两个接线端子，分别通过与蓄电池连通；与发动机连通。
9.当温度选择开关处于左半区时，温度门通向加热器的风道，出来的空气是未经加热的空气，称之为区。
10.温度选择开关可在左右两半区连续调节，可停在任意位臵，温度门有确定的位臵。
二、判断题（每题1分，共10分）1.电控单元采集各种传感器的信号，经过运算后输出信号控制。
( )2.SRS气囊系统奔驰汽车SRS气囊系统采用红色插接器。
( )3.SRS气囊系统设计有防止气囊误爆机构等保险机构，用以保证气囊系统可靠工作。
( )4.当电控单元监测到碰撞传感器的电阻为无穷大时，自诊断电路便控制SBS指示灯闪亮报警，同时将故障编成代码储存在存储器中。
( )5. SRS电控单元与电源只有一路的连接电路。
( )6.SRS内部的保护传感器闭合后，电源经熔断丝接至安全气囊，一定要左、右碰撞传感器都闭合，则安全气囊电路被接通，安全气囊被引爆。
( )7.空调控制板上设有三个控制开关，分别是风机开关、空调方式选择开关和温度选择开关。
( )8.风机为一直流电机，其转速的改变是通过调整压缩机电路的电阻值来实现的。
( )9.空调方式选择开关用于确定空调系统的功能，驾驶员通过拨动开关可要求空调是制冷、取暖、通风还是除霜。
( )10.自动变速器电路图由电源电路、传感器电路和执行器电路等组成。
( )三、选择题（每题2分，共20分）1 SRS气囊系统采用的插接器绝大多数都为( )插接器。
汽车维修电工初级(汽车电路识图)模拟试卷1(题后含答案及解析)
汽车维修电工初级（汽车电路识图）模拟试卷1(题后含答案及解析)题型有：1. 名词解释题 2. 填空题 3. 单项选择题 4. 判断题请判断下列各题正误。
5. 简答题1．文字符号：正确答案：是一种用文字的形式来表示电气设备、装置和元器件(即项目)的种类和功能、特征、状态的字母代号或代码。
涉及知识点：汽车电路识图2．原理框图：正确答案：是用来表示汽车电气系统、分系统、装置或各部件中各项目的基本组成及其相互关系和连接的一种简图。
涉及知识点：汽车电路识图填空题请完成下列各题，在各题的空处填入恰当的答案。
3．用导线和车体把_______、过载保护器件、_______及_______等装置连接起来，形成能使_______流通的路径称为汽车电路。
正确答案：电源；控制器件；用电设备；电流涉及知识点：汽车电路识图4．所有图形符号表示的是在_______、_______的正常状态。
正确答案：无电压；无外力作用涉及知识点：汽车电路识图5．项目代号可表达项目的_______、_______和_______等信息。
通常被标注在图形符号的_______。
正确答案：种类；层次关系；实际位置；旁边涉及知识点：汽车电路识图6．原理框图通常采用功能布局法绘制，即按控制信息流_______、_______的顺序布置。
正确答案：自左至右；自上而下涉及知识点：汽车电路识图7．敷线图是专门用来标记电气设备的_______、_______、_______等的指示图。
正确答案：安装位置；外形；线路走向涉及知识点：汽车电路识图8．双色导线中面积比例大的颜色称为_______，面积比例小的颜色称为_______。
正确答案：主色；辅助色涉及知识点：汽车电路识图9．东风EQ1090型汽车电源回路由_______、发电机、_______、电源总开关、电流表(装仪表板上)通过相应的导线连接构成。
正确答案：蓄电池；发电机调节器涉及知识点：汽车电路识图10．丰田汽车电路图中，ON是表示_______、_______的开关位置符号。
汽车电路分析考试
汽车电路分析考试感谢您能抽出几分钟时间来参加本次答题，现在我们就马上开始吧！1、姓名班级【填空题】________________________2、屏蔽线是用来防止外部信号的干扰。
【单选题】A.是B.否3、启动电缆由于通过的电流较大，所以截面积也大。
【单选题】A.是B.否4、熔断器是用来保护电路电流过大烧坏导线和电器。
【单选题】A.是B.否5、继电器是用大电流控制小电流的装置。
【单选题】A.是B.否6、蓄电池充电式能将化学能变为电能。
【单选题】A.是B.否7、蓄电池仅仅在启动时起作用。
【单选题】A.是B.否8、危险信号报警灯和转向灯灯泡不公用【单选题】A.是B.否9、空调压缩机制热时也在工作。
【单选题】A.是B.否10、点火高压可以达到1.8万伏左右【单选题】A.是B.否11、无启动继电器的一般用于启动电机功率较小的电路【单选题】A.是B.否12、有分电器的点火系统有哪些部件？【填空题】________________________13、发电机有哪些部件组成？【填空题】________________________14、电压调节器的作用是什么？有哪些类型？【填空题】________________________15、启动机的功用？【填空题】________________________16、点火系统初级控制电路有哪几种？【填空题】________________________17、风窗玻璃清洗装置包括哪些？【填空题】________________________18、电动雨刮器有哪几种变速方法？【填空题】________________________19、汽车空调由哪些装置组成？【填空题】________________________20、空调电磁离合器工作原理？【填空题】________________________21、什么是独立点火方式？其适用场合？有哪些优点？【填空题】________________________。
汽车电路图解析考核试卷
D.电流调节
10.以下哪些部件可能用于汽车传感器系统？()
A.速度传感器
B.轮胎压力传感器
C.氧传感器
D.空气流量传感器
11.汽车音响系统可能包含以下哪些部件？()
A.扬声器
B.功率放大器
C. CD播放器
D.无线电接收器
12.以下哪些部件是汽车空调系统的组成部分？()
A.压缩机
B.冷凝器
16.以下哪些部件与汽车转向系统有关？()
A.方向盘
B.转向机
C.助力泵
D.轮胎
17.汽车电路中的继电器可能用于以下哪些场合？()
A.低电压控制高电压
B.低电流控制高电流
C.隔离电路
D.所有以上选项
18.以下哪些部件是汽车传感器的一部分？()
A.温度传感器
B.位置传感器
C.压力传感器
D.所有以上选项
C.导线
D.蓄电池
2.在汽车电路图中，以下哪个符号代表发电机？()A.B. NhomakorabeaC.
D.
3.以下哪种颜色通常表示汽车电路图中的搭铁线？()
A.红色
B.黑色
C.绿色
D.蓝色
4.以下哪个部件不属于汽车照明系统？()
A.前大灯
B.尾灯
C.收音机
D.雾灯
5.在汽车电路图中，以下哪个符号表示开关？()
A.
B.
C.
D.
A.前大灯
B.尾灯
C.阅读灯
D.轮毂灯
7.汽车安全系统可能包含以下哪些部件？()
A.安全气囊
B.防抱死刹车系统
C.电子稳定程序
D.灯光控制系统
8.以下哪些部件是汽车燃油系统的组成部分？()
全车电路的检修培训课件PPT(共40张)
三、插接器
分线束与分线束之间，线束与用电设备之间、线束与开关之间的连接采用插接器。插接器不能松动、腐蚀，其上有锁紧装置。为了避免安装中出现差错，插接器还制成不同的规格、形状。
汽车电路图 随着汽车电子技术的发展，汽车电路图变得越来越复杂，如何快速而准确地识读汽车电路图是汽车维修人员应该掌握的主要内容。汽车电路图常见的表达方式有线路图、原理图和线束图3种。 线路图是传统的汽车电路图表达方式，它将汽车电器在车上的实际位置相对应地用外形简图表示在电路图上，再用线条将电路、开关、保险装置等和这些电器一一连接起来。 线路图
二、汽车电采用了断线带号法解决交叉问题，通过地址码查找的办法，查出电路走向及相互连接关系。
