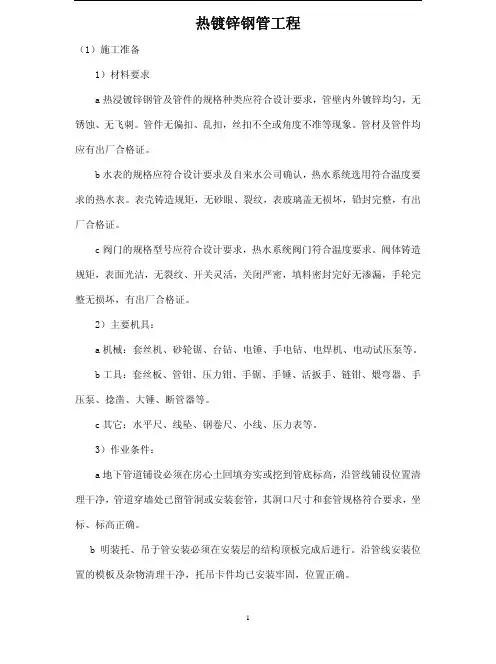

镀锌钢管敷设施工方法及方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN镀锌钢管敷设施工方法及方案一、工艺流程:测量放线预制加工管道敷设管道连接卡具固定二、操作工艺:1、测量放线:管道安装应测量好管道坐标、标高、坡度线。

安装时应复核管道的公称压力、等级和使用场合。

管道标示应面向外侧,处于明显位置。

2、预制加工:⑴管道预制①管道切割前,必须正确测量和计算好所需长度。

②切割管材必须使端面垂直于管轴线。

管材切割应使用管子剪、断管器,不宜用钢锯锯断管材。

若使用时,应用刮刀清除管材锯口的毛边、毛刺。

③管材与管件的连接端面必须清洁、干燥、无油污。

④连接弯头或三通等管件时,应注意管道的走向。

⑵支架预制支、吊架用L50*5的角钢做成“门型”吊架固定管道,支架焊接牢固,焊缝饱满。

托壁和吊架的底标高一定要在一个标高上。

3、管道敷设:(1)管道安装时,不得有轴向扭曲。

穿墙或穿楼板时,不宜强制校正。

给水管道与其他金属管道平行敷设时,应有一定的保护距离,净距离不小于100mm 。

4、管道连接:(1) 安装前清扫管膛,丝扣连接管道抹上铅油缠好麻,用管钳上紧,丝扣外露2至3扣,安装后找直找正,复核甩囗的位置、方向及变径无误。

清出麻头,所有管口要加好临时丝堵。

(2)公称外径(De)80以下(含80)的管道采用套丝连接,公称外径(De)150,(De)100的管道采用卡箍连接。

(3)管道安装允许偏差:5、卡件固定(1)管道安装时必须按不同的管径和要求设置支架、吊架或管卡,位置要准确,埋设平整牢固。

管卡与管道接触紧密,但不得损伤管道表面。

(2)立管和横管支架、吊架或管卡的间距,按下表要求进行设置。

(3)三通、弯头、接配水点的端头、阀门、穿墙(楼板)等部位,应设可靠的固定支架。

用作补偿管道伸缩变形的自由臂不得固定。

五、质量标准1、管道的水压试验必须符合要求。

2、系统交付使用前必须进行通水试验并作好记录。

镀锌钢管配管施工工艺

镀锌钢管配管施工工艺

镀锌钢管配管施工工艺

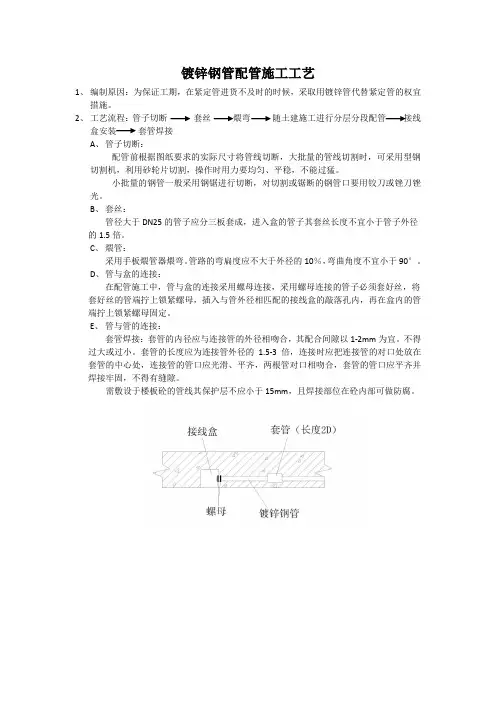

1、编制原因:为保证工期,在紧定管进货不及时的时候,采取用镀锌管代替紧定管的权宜
措施。

2、工艺流程:管子切断套丝煨弯随土建施工进行分层分段配管接线
盒安装套管焊接
A、管子切断:
配管前根据图纸要求的实际尺寸将管线切断,大批量的管线切割时,可采用型钢切割机,利用砂轮片切割,操作时用力要均匀、平稳,不能过猛。

小批量的钢管一般采用钢锯进行切断,对切割或锯断的钢管口要用铰刀或锉刀锉光。

B、套丝:
管径大于DN25的管子应分三板套成,进入盒的管子其套丝长度不宜小于管子外径的1.5倍。

C、煨管:
采用手板煨管器煨弯。

管路的弯扁度应不大于外径的10%,弯曲角度不宜小于90°。

D、管与盒的连接:
在配管施工中,管与盒的连接采用螺母连接,采用螺母连接的管子必须套好丝,将套好丝的管端拧上锁紧螺母,插入与管外径相匹配的接线盒的敲落孔内,再在盒内的管端拧上锁紧螺母固定。

E、管与管的连接:
套管焊接:套管的内径应与连接管的外径相吻合,其配合间隙以1-2mm为宜。

不得过大或过小。

套管的长度应为连接管外径的1.5-3倍,连接时应把连接管的对口处放在套管的中心处,连接管的管口应光滑、平齐,两根管对口相吻合,套管的管口应平齐并焊接牢固,不得有缝隙。

需敷设于楼板砼的管线其保护层不应小于15mm,且焊接部位在砼内部可做防腐。

镀锌钢管安装工艺

镀锌钢管安装工艺

镀锌钢管安装工艺一、施工机具机械:开槽机、切割机、台钻、电焊机等;工具:液压开孔器、弯管器、扣压器、螺丝刀、割刀、电锤、手电钻、射钉枪、手锤、錾子、半圆锉、热风机、钢锯、铅笔、锯条、胶刷等。

检测工具:红外水准仪、钢卷尺、水平尺、角尺、直尺、塔尺等。

二、材料准备主材:JDG/KBG 薄壁镀锌钢管、钢质线盒、型钢,通丝吊杆。

辅材:JDG/KBG 紧定式专用管件、膨胀螺栓、固定管卡、镀锌铁丝、钢筋、铁钉、胶带、锯末等。

三、作业条件1、结构预埋时,配合土建进度,墙体钢筋绑扎完成模板封闭之前,楼板底筋绑扎完成盖筋铺设之前;2.二次配管时,砌体完成并通过二次结构验收(工期紧时,可调整为验收前施工),各控制线放线完成,抹灰工程开始之前;3、吊顶内明敷时,各控制线、定位线放线完成,吊顶龙骨施工之前。

四、施工工艺1 、预制加工根据施工图预制加工弯管、箱、盒、支架;电线弯管可采用冷煨法及定型弯管。

冷煨法:一般管径 25mm 及以下时,可使用手动弯管器,即将管子插入弯管器,逐步揻出所需弯度;管径 32mm 及以上时,应使用液压弯管器。

2 、放线定位根据施工图纸和施工现场控制线为基准,进行定位放线,找准出箱、盒实际位置,成排箱、盒可采用挂通线定位。

3 、槽孔剔凿二次配管剔槽前,应先沿管路走向进行弹线;开槽可使用开槽机,或采用切割机切割后使用錾子剔凿;槽宽及槽深均以比管外径大 5mm 为宜。

线盒孔可切割后剔凿方孔,也可使用水钻开孔至适宜深度后剔凿圆孔;孔洞尺寸比预制加工放线定位箱、盒固定管路连接管路固定槽、孔剔凿线盒尺寸稍大为宜。

4 、箱、盒固定随主体浇筑预埋施工时,可用钉子将线盒固定在模板上,或使用钢筋、铁丝将箱、盒绑扎固定于墙体钢筋上;墙体二次配管时,使用强度不小于 M10 的水泥砂浆对箱、盒进行稳固。

5 、管路连接对应管材种类,选用专用管件接头对管路进行连接;KBG 管件需使用专用压接器压接,其扣压点应不少于两点;JDG 管紧固螺丝需旋拧至螺丝帽断裂、脱落方可,以便使整个管路固定牢固,并形成有效通路作为接地体。
