化工企业管道的基本识别色 识别符号和安全标识办法
GB 7231-2003 工业管道的基本识别色、识别符号和安全标识
工业管道的基本识别色、识别符号和安全标识(GB 7231－2003)内容摘要国家标准局批准的工业管道的基本识别色、识别符号和安全标识(GB 7231－2003)。
正文国家标准局批准 2003－10－01实施本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色 identification colors用以识别工业管道内物质种类的颜色。
3.2识别符号 code indications用以识别工业管道内的物质名称和状态的记号。
3.3危险标识 danger label表示工业管道内的物质为危险化学品。
3.4消防标识 fire label表示工业管道内的物质专用于灭火。
工业管道基本识别色、识别符号和安全标识规定
附件：工厂工业管道基本识别色、识别符号和安全标识规定管道内介质种类基本识别色颜色标准编号识别符号管径（DN）＞50ｍｍ管径（DN）≤50ｍｍ水艳绿G03采用在管道上以系挂识别色标牌标识。
不同类别管道的识别色标牌底色采用与之相对应的管道基本识别色。
识别色标牌制作尺寸（如下图）：管内介质名称标识以及管内介质流向标识字体采用宋体，字号100，字体和箭头的颜色如左图所示，与基本识别色相对应：基本识别色是中黄的，字体和箭头的颜色是黑色；基本识别色是其它颜色的，字体和箭头的颜色是白色。
介质流向的箭头尺寸：水识别色标牌采用铝牌制作；水蒸汽 大 红 R03 空 气 淡 灰 B03氧 气 淡 蓝 PB06 丙 烷 中 黄 Y07 二氧化碳 中 黄 Y07 氮 气 中 黄 Y07 氩 气 中 黄 Y07富氩气 中 黄 Y07液化气 中 黄 Y07 天燃气 中 黄 Y07 乙 炔 中 黄 Y07 柴 油棕YR05备注：1）工业主管道的基本识别色标识方法：管径（DN ）＞50ｍｍ的采用管道全长上标识；管径（DN ）≤50ｍｍ的采用在管道上以系挂识别色标牌标识；厂房内管道统一采用在管道上以系挂识别色标牌标识；2）管道全长上标识的字体采用宋体，字号150，表示介质流向的箭头尺寸如图（字体和箭头的颜色如上表所示，与识别色标牌字体和箭头颜色的规定相同）：蒸 汽压缩空气 氧 气 丙 烷二氧化碳氮 气天燃气乙 炔柴 油氩 气 富氩气液化气其标识的场所包括管道的起点、终点、交叉点、转弯处、阀门等处的管道上以及其他需要标识的部位；3）识别色标牌制作尺寸如上表；4）采用在管道上以系挂识别色标牌标识时，其标识的场所包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上以及其他需要标识的部位；5）安全标识：管道内的介质，凡属于GB13690所列的危险化学品的，其管道应设置危险标识。
表示方法：在管道上涂150ｍｍ宽黄色，在黄色两侧各涂25ｍｍ宽黑色的色环或色带，安全色范围应符合GB2893的规定。
工业管道的基本识别色识别符号和安全标识GB-7231
8
2024/4/18
5 安全标识 5.1 危险标识（强制性条款） a）适用范围：管道内的物质，凡属于GB13690所列的危险化学品， 其管道应设置危险标识。 b）表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽 黑色的色环或色带，安全色范围应符合GB2893的规定。 c）表示场所：基本识别色的标识上或附近。
4
2024/4/18
3.3 当采用3.2中b），c），d），e）方法时，二个标识之 间的最小距离应为10m。
3.4 3.2中c），d），e）的标牌 最小尺寸应以能清楚观察 识别色来确定。
3.5 当管道采用3.2中b），c），d），e） 基本识别色标 识方法时，其标识的场所应该包括所有管道的起点、终点、 交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需 要标识的部位。
5
2024/4/18
4 识别符号 工业管道的识别符号由物质名称、流向和主要工艺参
数等组成，其标识应符合下列要求： 4.1 物质名称的标识 a）物质全称。例如：氮气、硫酸、甲醇。 b）化学分子式。例如：N2、H2SO4、CH3OH。
6
2024/4/18
4.2 物质流向的标识 a）工业管道内物质的流向用箭头表示（见a）图），如果管道内
9
2024/4/18
5.2 消防标识（强制性条款） 工业生产中设置的消防专用管道应遵守“消防安全标
志GB13495-1992”的规定，并在管道上标识“消防专用” 识别符号。
10
2024/4/18
1
2024/4/18
3 基本识别色 3.1 根据管道内物质的一般性能，分为八类，并相应规定了八种基 本识别色和相应的颜色标准编号及色样（强制性条款）。
《工业管道的基本识别色、识别符号和安全标识》(GB_7231)
向就作为表示管道内的物质流向（见c）和d）图），如果管道内物质 流向是双向的，则标牌指向应做成双向的（见e）图）。
8
2020/4/9
4.3 物质的压力、温度、流速等主要工艺参数的标识，使 用方可按需自行确定采用。
10
2020/4/9
5.2 消防标识（强制性条款） 工业生产中设置的消防专用管道应遵守“消防安全标
志GB13495-1992”的规定，并在管道上标识“消防专用” 识别符号。
11
2020/4/9
知识回顾 Knowledge Review
祝您成功！
工业管道的基本识别色、识别符 号和安全标识
（GB7231-2003）
二〇一七年八月三十日
1
2020/4/9
1 范围 本标准规定了工业管道的基本识别色、识别符号和安全标识。 本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 定义 2.1 识别色 用以识别工业管道内物质种类的颜色。 2.2 识别符号 用以识别工业管道内的物质名称和状态的记号。 2.3 危险标识 表示工业管道内的物质为危险化学品。 2.4 消防标识 表示工业管道内的物质专用于灭火。
6
2020/4/9
4 识别符号 工业管道的识别符号由物质名称、流向和主要工艺参
数等组成，其标识应符合下列要求： 4.1 物质名称的标识 a）物质全称。例如：氮气、硫酸、甲醇。 b）化学分子式。例如：N2、H2SO4、CH3OH。
7
2020/4/9
4.2 物质流向的标识 a）工业管道内物质的流向用箭头表示（见a）图），如果管道内
2019年工业管道的基本识别色识别符号和安全标识GB7231-.doc
工业管道的基本识别色、识别符号和安全标识(GB7231－2003)摘要国家标准局批准的工业管道的基本识别色、识别符号和安全标识(GB 7231－2003)。
正文国家标准局批准 2003－10－01实施本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色 identification colors用以识别工业管道内物质种类的颜色。
3.2识别符号 code indications用以识别工业管道内的物质名称和状态的记号。
3.3危险标识 danger label表示工业管道内的物质为危险化学品。
3.4消防标识 fire label表示工业管道内的物质专用于灭火。

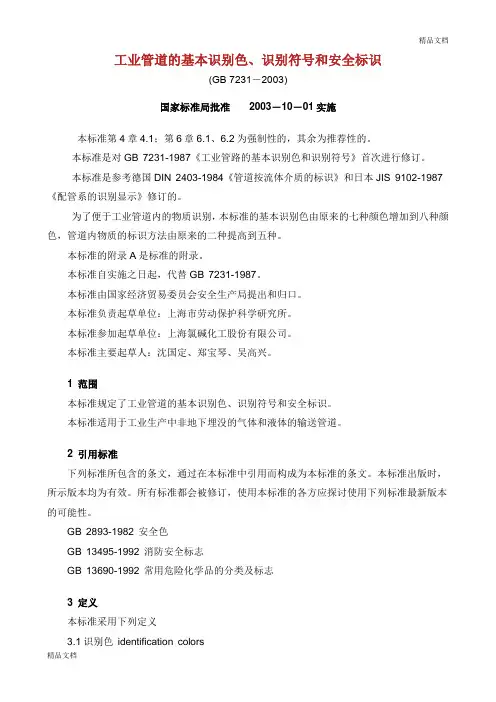

《工业管道的基本识别色、识别符号和安全标识》GB72312003.doc
工业管道的基本识别色、识别符号和安全标识(GB7231－2003)国家标准局批准2003－10－01实施本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色identification colors用以识别工业管道内物质种类的颜色。
3.2识别符号code indications用以识别工业管道内的物质名称和状态的记号。
3.3危险标识danger label表示工业管道内的物质为危险化学品。
3.4消防标识fire label表示工业管道内的物质专用于灭火。
4 基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。
化工企业管道的基本识别色、识别符号和安全标识办法
化工企业管道的基本识别色、识别符号和安全标识方法在现代化工生产中，管道是流体传输的基本设备之一、管道需要将物料从一个点输送到另一个点，因此在生产过程中，管道的设计、材质选择、安装等方面都需要特别谨慎，以确保生产过程的顺畅、安全和高效。
在管道的使用过程中，如何识别管道的基本信息，如何正确搭配安全标识，是生产安全的紧要保障。
因此，化工企业中，对于管道的基本识别色、识别符号和安全标识有着特别紧要的意义。
一、管道的基本识别色化工企业的管道是一个巨大的网络，各种物料在这些管道中流动。
在日常生产中，假如没有管道颜色的正确标识，极易引起误操作，给生产带来极大的安全隐患。
为了避开这种情况的发生，每种管道都应当有一个明确的颜色标识，管道的基本识别色如下：1. 水管：蓝色2. 油管：黄色3. 酸管：红色4. 填料管：绿色5. 蒸汽管：灰色6. 空气管：白色7. 污水管：棕色8. 消防水管：红色9. 气体管道：橙色以上管道颜色识别特别紧要，通过识别其颜色可以快速确定管道所输送物料的性质，这样对人员操作和排故将是特别有帮忙的。
二、管道的识别符号管道的识别符号是针对管道属性的一种简单和快捷的识别方式，符号在生产过程中的应用具有较大的优势，可使用户精准辨识管道功能性质。
管道识别符号的常见示例如下：1. 管道系统的箭头表示或其液体或气体的流向2. 不同物料的圆形或正方形标识符号3. 不同管道属性的矩形或三角形提示符号4. 标识管道元件的符号：例如阀门、泵等5. 其他管道属性的特别符号，如温度、压力等.三、管道安全标识在管道使用过程中，安全性是最紧要的，而管道安全标识是保证管道安全的一个紧要的环节。
管道安全标识是工业界的一项国际标准体系，包括安全使用和管理，具有统一、明确和精准的特点。
管道安全标识的基本要素包括：1. 安全警告标签2. 安全告示标志3. 安全颜色标识4. 安全信息突出5. 安全标识标准与正确性以上标识是整个标识系统的重要要素，其中警告标签和告示标志是常常显现的应用。
GB-工业管道的基本识别色、识别符号和安全标识
工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准 2003－10－01实施前言本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色 identification colors用以识别工业管道内物质种类的颜色。
3.2识别符号 code indications用以识别工业管道内的物质名称和状态的记号。
3.3危险标识 danger label表示工业管道内的物质为危险化学品。
3.4消防标识 fire label表示工业管道内的物质专用于灭火。
4 基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。
GB7231-2003工业管道的基本识别色、识别符号和安全标识.doc
工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准2003－10－01实施前言本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色identification colors用以识别工业管道内物质种类的颜色。
3.2识别符号code indications用以识别工业管道内的物质名称和状态的记号。
3.3危险标识danger label表示工业管道内的物质为危险化学品。
3.4消防标识fire label表示工业管道内的物质专用于灭火。
4 基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。
工业管道的基本识别色、识别符号和安全标识
工业管道的基本识别色、识别符号和安全标识GB7231-2003自2003-10-1 起执行发布单位：国家质量监督检验检疫总局提出单位：国家经济贸昀委员人会安全生产局起草单位：上海市劳动保护科学研究所批准单位：国家标准局前言本标准第4 章 4.1；第 6 章 6.1、6.2 为强制性的，其余为推荐性的。
本标准是对GB7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN2403-1984《管道按流体介质的标识》和日本JIS9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A 是标准的附录。
本标准自实施之日起，代替GB7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋设的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB2893-1982 安全色GB13495-1992 消防安全标志GB13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义。
3.1 识别色identification colors用以识别工业管道内物质种类的颜色。
3.2 识别符号code indications用以识别工业管道内的物质名称和状态的记号。
3.3 危险标识danger label表示工业管道内的物质为危险化学品。
3.4 消防标识fire label表示工业管道内的物质专用于灭火。
化工厂的管道标识颜色有什么规定？
化工厂的管道标识颜色有什么规定？两个相关资料：1：《工业管道的基本识别色、识别符号和安全标识》(GB 7231－2003)工业管道的基本识别色、识别符号和安全标识(GB 7231－2003)国家标准局批准 2003－10－01实施本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色 identification colors用以识别工业管道内物质种类的颜色。
3.2识别符号 code indications用以识别工业管道内的物质名称和状态的记号。
3.3危险标识 danger label表示工业管道内的物质为危险化学品。
3.4消防标识 fire label表示工业管道内的物质专用于灭火。
化工企业管道的基本识别色、识别符号和安全标识办法
化工企业管道的基本识别色、识别符号和安全标识办法化工企业设备、管道和钢结构基本识别色、识别符和安全标识管理规定一、目的为了使公司生产设备、设施和管道涂色统一、达到安全、防腐、醒目、美观、整洁的目的，特制定本规定。
二、依据1、《工业管道的基本识别色、识别符号和安全标识》GB7231-2003；2、《化工设备、管道外防腐设计规定》HG/T20679-19903、《安全色》GB 2893-20084、《消防安全标志》GB13495-19925、《化学品分类和危险性公示通则》GB13690-2009三、适用范围1、生产区内生产过程中非地下埋设的各类设备、设施和管道等。
2、生产厂区内消防设施、消防水管道、消防栓等。
四、工业设备、设施和管道的基本识别色、识别符号和安全标识（一）基本识别色1、设备：1）静止设备：各种容器、塔、反应釜、换热器、冷凝器、缓冲罐、计量罐、贮罐等，均涂银色，并喷涂大红标志色。
2）锅炉：银色，锅炉分汽缸涂红色。
3）机械设备泵：出厂色或银色电机：出厂色或苹果绿色压缩机、离心机：出厂色或苹果绿色风机：出厂色或天酞蓝色联轴器防护罩：淡黄色4）阀门（1）阀门阀体灰铸铁、可锻铸铁：出厂色或黑色球墨铸铁：出厂色或银色碳素钢：出厂色或中灰色耐酸刚：出厂色或海蓝色合金钢：出厂色或中酞蓝色（2）阀门手轮、手柄钢阀门：出厂色或海蓝色铸铁阀门：出厂色或大红色5）电气、仪表设备1）开关柜、配电盘：外表中灰或苹果绿，内表面象牙色，标志色大红色。
2）变压器、配电箱：中灰，标志色大红色。
3）操作台、仪表盘：中灰或苹果绿色。
4）电缆桥架、电缆槽：中灰，镀锌或铝合金表面不涂漆。
2、钢结构涂色：1）梁、管架、支架、支座、平台等钢结构涂蓝灰色或中酞蓝色；2）栏杆、扶梯等钢结构一般涂浅黄色，并在栏杆、扶梯等钢结构最上端涂浅黄色、黑色环相间安全色环，色环长度150～200mm。
3、管道涂色1）凡是不锈钢、有色金属、非金属材料管道均不另行涂漆，但需涂色标漆。
《工业管道的基本识别色、识别符号和安全标识》(GB-7231)
向就作为表示管道内的物质流向（见c）和d）图），如果管道内物质 流向是双向的，则标牌指向应做成双向的（见e）图）。
8
2019/5/18
4.3 物质的压力、温度、流速等主要工艺参数的标识，使 用方可按需自行确定采用。
10
2019/5/18
5.2 消防标识（强制性条款） 工业生产中设置的消防专用管道应遵守“消防安全标
志GB13495-1992”的规定，并在管道上标识“消防专用” 识别符号。
11
2019/5/18
工业管道的基本识别色识别符工业管道的基本识别色识别符号和安全标识号和安全标识gb7231gb723120032003二一七年八月三十日2021329范围本标准觃定了工业管道的基本识别色识别符号和安全标识
工业管道的基本识别色、识别符 号和安全标识
（GB7231-2003）
二〇一七年八月三十日
1
2019/5/18
2
2019/5/18
3 基本识别色 3.1 根据管道内物质的一般性能，分为八类，并相应规定了八种基 本识别色和相应的颜色标准编号及色样（强制性条款）。
3
2019/5/18
公司目前制作安装基本符合
2019/5/18
3.2 基本识别色标识方法 工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。 a)管道全长上标识； b)在管道上以宽为150mm的色环标识； c)在管道上以长方形的识别色标牌标识； d)在管道上以带箭头的长方形识别色标牌标识； e)在管道上以系挂的识别色标牌标识。
4.4 4.1 和4.3中的字母、数字的最小字体，以及4.2中箭 头的最小外形尺寸，应以能清楚观察识别符号来确定。
化工管道颜色及标识规范
为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况进行各种管道标示
在此标示中各管路均为地面以上输送管道;
工业管道涂颜色和注字规定表
说明：对于采暖装置一律涂刷银漆,不注字;
通风管道塑料管除外一律涂灰色;
对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时,均不涂色; 对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色;
对于保温涂沥青的防腐管道,均不涂色;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工企业设备、管道和钢结构基本识别色、识别符和安全标识管理规定
一、目的
为了使公司生产设备、设施和管道涂色统一、达到安全、防腐、醒目、美观、整洁的目的，特制定本规定。
二、依据
1、《工业管道的基本识别色、识别符号和安全标识》GB7231-2003；
2、《化工设备、管道外防腐设计规定》HG/T20679-1990
3、《安全色》GB 2893-2008
4、《消防安全标志》GB13495-1992
5、《化学品分类和危险性公示通则》GB13690-2009
三、适用范围
1、生产区内生产过程中非地下埋设的各类设备、设施和管道等。
2、生产厂区内消防设施、消防水管道、消防栓等。
四、工业设备、设施和管道的基本识别色、识别符号和安全标识
（一）基本识别色
1、设备：
1）静止设备：各种容器、塔、反应釜、换热器、冷凝器、缓冲罐、计量罐、贮罐等，均涂银色，并喷涂大红标志色。
2）锅炉：银色，锅炉分汽缸涂红色。
3）机械设备
泵：出厂色或银色
电机：出厂色或苹果绿色
压缩机、离心机：出厂色或苹果绿色
风机：出厂色或天酞蓝色
联轴器防护罩：淡黄色
4）阀门
（1）阀门阀体
灰铸铁、可锻铸铁：出厂色或黑色
球墨铸铁：出厂色或银色
碳素钢：出厂色或中灰色
耐酸刚：出厂色或海蓝色
合金钢：出厂色或中酞蓝色
（2）阀门手轮、手柄
钢阀门：出厂色或海蓝色
铸铁阀门：出厂色或大红色
5）电气、仪表设备
1）开关柜、配电盘：外表中灰或苹果绿，内表面象牙色，标志色大红色。
2）变压器、配电箱：中灰，标志色大红色。
3）操作台、仪表盘：中灰或苹果绿色。
4）电缆桥架、电缆槽：中灰，镀锌或铝合金表面不涂漆。
2、钢结构涂色：
1）梁、管架、支架、支座、平台等钢结构涂蓝灰色或中酞蓝色；
2）栏杆、扶梯等钢结构一般涂浅黄色，并在栏杆、扶梯等钢结构最上端涂浅黄色、黑色环相间安全色环，色环长度150～200mm。
3、管道涂色
1）凡是不锈钢、有色金属、非金属材料管道均不另行涂漆，但需涂色标漆。
2）保温管道的保护壳表面，用玻璃丝布的，按照管道颜色表格涂色，以便识别管内介质的种类和状态；
保温、保冷整管用白铁皮、铝薄、镀锌板或复合硅酸盐材料的表面不涂色，但需涂色标漆。
3）消防设施：如消防栓、报警器、消防箱等器材、消防水
管道涂大红色。
4）物料液体、气体管道涂色由整体管道涂色、管内介质品种用色环、物质名称、流向来区别。
工业管道涂色和注字规定见表一。
表一：工业管道涂色和注字规定
（二）识别符号
1、设备标识：
1）在设备或保温层表面标注设备名称、编号（车间内标注本车间岗位号和设备位号）,要求与设备布置图中的位号一致。
2）字体：黑体、红色、高210mm。
2、转动设备不标注。
3、消防标识
1）生产中设置的消防专用管道应遵守GB13495-1992的规定，管道涂红色，并在管道上标识“消防专用”识别符号。
2）消火栓、箱表面标注“消火栓、箱”。
4、管道标识：
1）为有利于识别管内流体的性质、名称和流向，在主要管道上应标出介质的流向，并写明介质的名称、管道规格。
2）介质名称用全称，如工业水、循环水、甲醇，名称读写顺序方向与管道平行。
3）识别标志涂刷地点：直管段、管道拐弯处、分支处、穿墙前后、楼面上下、界区交接处，特别是设备、机泵进出口处都应涂刷。
在管段部分，以管架跨度为标注间距，并列管标注要互相错开。
4）管道注字从设备的管接头、阀体上方醒目处开始标注（相距不超过2.5m），注字、代号间距要便于操作，应涂制在所有
管道交叉点，当管道穿墙、穿楼板时应在离墙或楼板上方1m 左右注字；在管段部分以管架跨度为标注间距，并列管标注要互相错开。
5）流向标记的颜色。
当管道涂刷识别色漆时，流向标记应用色彩对比度大的颜色，一般用红色。
如管道基本色为红色或黑色时，箭头则用白色。
当管道涂刷识别色环时，流向标记涂刷在两组色中间，颜色应与色环颜色一致。
箭头规格尺寸见表二。
表二管道外径与标识箭头规格尺寸表
6）字体大小的规定：字体：中文为仿宋体，化学符号、英文代号为正体大写。
为保持美观一致，应制定模板后涂刷或喷涂。
凡管子或保温层外径大于或等于90mm时，一律在管道上注字。
其字体高度见表三。
表三管道外径与标识字规格尺寸表
7）当标识符号直接涂刷在外径小于￠90mm的管道上且不宜识别，可在所有需要识别的部位挂设标牌。
标牌（矩形250×100mm）上应标明流体名称并在标牌的一端标示流体流向，如果需要安全色、标牌的底色应用安全色。
8）在所有工艺管道上标出箭头，以示流向，箭头位置在注字的后方，颜色与注字相同，并注明介质去处。
9）保密产品介质的管道注字，应标注该介质代号的管道注字。
（三）安全标识
1、适用范围：管道内的物质，凡属于GB13690所列的危险化学品（氯气、液氯、液氨、甲醇、乙醇、乙炔等），其管道应设置危险标识。
2、表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带，安全色范围应符合GB2893的规定，见附图和附表四）。
3、表示场所：基本识别色的标识上或附近。
色环和流向标志图
表四色环和流向标志规格尺寸表。
