AM调制与解调电路设计

AM调制与解调电路设计

AM 调制与解调电路设计一.设计要求:设计AM 调制和解调电路调制信号为:()1S 3cos 272103cos164t V tV ππ=⨯+=⎡⎤⎣⎦ 载波信号:()2S 6 cos 2107210 6 cos1640t V tV ππ=⨯⨯+=⎡⎤⎣⎦二.设计内容:本题采用普通调幅方式,解调电路采用包络检波方法;调幅电路采用丙类功放电路,集电极调制;检波电路采用改进后的二极管峰值包络检波器。

1.AM 调幅电路设计: (1).参数计算:()6cos1640c u t tVπ=载波为,()3cos164t tVπΩ=调制信号为u则普通调幅信号为am cm U U [1cos164]cos1640a M t t ππ=+其中调幅指数0.5a M =最终调幅信号为am U 6[10.5cos164]cos1640t tππ=+为了让三极管处在过压状态cc U 的取值不能过大,本题设为6v 其中选频网络参数为21LC c ω=c 1640ωπ= L 200H,C 188F 1BB Vμμ===另U(2).调幅电路如下图所示:调幅波形如下:可知调幅信号与包络线基本匹配2.检波电路设计:参数计算:取10L R k =Ω 1.电容C对载频信号近似短路,故应有1cRCω,取()510/10/0.00194c c RCωω==2.为避免惰性失真,有max 10.00336a a RCM M -Ω=,取0.0022,1RC R k C F μ==Ω=,则3.设11212250.2,,330, 1.6566R R R R R R R k R ====Ω=Ω则。

因此, 4.c C 的取值应使低频调制信号能有效地耦合到L R 上,即满足min1cL C R Ω,取4.7c C F μ=3.调制解调电路如下图所示:o am U U 与波形为:o L U U 与解调信号的波形为:下面的波形为解调信号波形,基本正确,没有出现惰性失真和底部切割失真。

AM调制与解调

AM调制与解调

海南大学高频电子线路课程合计报告小功率调幅发射机及超外差式调幅接收机设计专业班级:姓名:学号:小功率调幅发射机一、系统设计发射机的主要作用是完成有用的低频信号对高频信号的调制,将其变为在某一个中心频率上具有一定带宽、适合通过天线发射出去的电磁波。

调幅发射机通常由主振级、缓冲级、中间放大级、振幅调制、音频输入和输出网络组成。

根据设计要求,载波频率f=4MHz,主振级采用西勒振荡电路,输出的载波的频率可以直接满足要求,不需要倍频器。

系统原理图如下图所示:图中,各组成部分的的作用如下:振荡级:产生频率为4MHz的载波信号。

缓冲级:将晶体振荡级与调制级隔离,减小调制级对晶体振荡级的影响。

放大级:增大载波输出功率。

AM调制级:将话音信号调制到载波上,产生已调波。

输出网络及天线:对前级送来的信号进行功率放大,通过天线将已调高频载波电流以电磁波的形式发射到空间二、各部分电路的具体设计和分析1、主振级主振级是条幅发射机的核心部件,主要用来产生一个频率稳定、幅度较大、波形失真小的高频正弦波信号作为载波信号。

该电路通常采用晶体管LC正弦波振荡器。

常用的正弦波振荡器包括电容三端式振荡器既考毕兹振荡器、克拉泼振荡器、西勒振荡器。

本级用来产生4MHz左右的高频振荡载波信号,由于整个发射机的频率稳定度由主振级决定,因此要求主振级有较高的频率稳定度,同时也要有一定的振荡功率(或电压),其输出波形失真较小。

为此,这里我采用西勒振荡电路,可以满足要求。

西勒振荡器电路所示R i、R2、R4提供偏置电压使三极管工作在放大区,C3 起到滤波作用。

输出电路的总电容: C C2C3C4C5 C4 C5乙c2c3+c3c4+c2c4振荡频率------ ::4MHz2 3.14 J3.5 10-6(15 87.5) 10」2主振级电路图如下:图1.主振级电路图主振级输出波形:12「L i(C「C5)图2.主振级输出波形输出频率:頻率计-XFC1图3.输出频率2、缓冲级为了减少后级对主振级振荡电路振荡频率的影响,米用缓冲级。

am调制与解调原理

am调制与解调原理

am调制与解调原理AM调制与解调(Amplitude Modulation, AM)是一种广泛应用于无线通信中的调制与解调技术。

它是通过改变载波的振幅来携带信息信号的一种方法。

在AM调制过程中,信息信号被用来调制高频载波的振幅大小,这样就能通过调制后的信号来携带信息。

AM调制的原理是,将要传输的信号与连续的正弦高频载波进行乘积运算,产生新的调制信号。

这个调制信号的幅度随着信息信号的变化而改变,从而使得信号的振幅发生调制。

被调制后的信号可以表示为S(t) = (1 + m*sin(ωm*t)) * Ac * cos(ωc*t),其中S(t)是调制后的信号,m是调制指数,ωm是信息信号的角频率,Ac是载波的振幅,ωc是载波的角频率。

在AM解调过程中,需要将调制后的信号恢复成原始的信息信号。

常见的AM解调方法有幅度解调(Envelope Detection)和同步解调(Coherent Detection)。

幅度解调是一种简单但常见的解调方法,它利用一个包络检波器将调制信号的幅度进行检测,以获得原始的信息信号。

同步解调则需要借助载波信号进行解调,通过将调制信号与载波进行相乘得到相关的信号,并利用低通滤波器恢复原始的信息信号。

AM调制与解调技术在广播、电视、无线通信等领域得到了广泛应用。

它的优点是实现简单、抗干扰能力较强,并且具有较好的传输质量。

然而,由于AM调制过程中只改变了载波的振幅而不改变其频率和相位,因此在传输过程中容易受到噪声的影响,同时也存在较大的带宽浪费问题。

为了解决这些问题,后续又出现了更高效的调制与解调技术,如FM(Frequency Modulation)和PM(Phase Modulation)等。

AM信号的调制与解调

AM信号的调制与解调

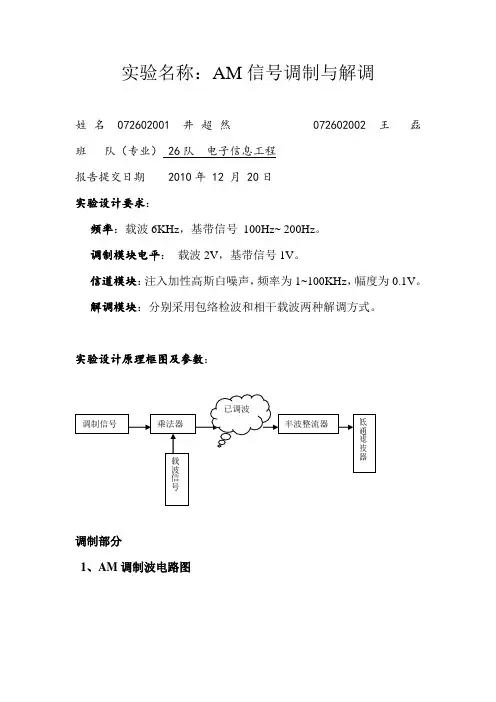

实验名称:AM 信号调制与解调姓名072602001井超然 072602002王 磊班 队(专业) 26队 电子信息工程 报告提交日期 2010年 12 月 20日 实验设计要求:频率:载波6KHz ,基带信号 100Hz~ 200Hz 。

调制模块电平: 载波2V ,基带信号1V 。

信道模块:注入加性高斯白噪声,频率为1~100KHz ,幅度为0.1V 。

解调模块:分别采用包络检波和相干载波两种解调方式。

实验设计原理框图及参数:调制部分1、AM 调制波电路图调制信号乘法器载波信号半波整流器低通滤波器已调波R1500ΩR2500ΩR3500ΩQ12N2222Q32N2222Q22N2222Q52N2222Q72N2222Q42N2222Q62N2222Q82N2222Q92N2222R951ΩR46.8kΩR851ΩR1010kΩKey=A 50%W1500kΩKey=A 50%R1110kΩKey=A50%C3100uFC210nF R1451ΩR71kΩR131kΩR121kΩR53.9kΩR63.9kΩC110nFC410nFC510nF Q102N2222R1675kΩR1775kΩR182kΩR192kΩVCC 12VVEE -8VXFG1XFG2XSC2AB Ext Trig++__+_V2120 Vrms 60 Hz 0°XSC3A B Ext Trig++__+_V3120 Vrms60 Hz 0°XSC4AB E x t T r i g ++__+_V5120 Vrms 60 Hz 0° V4120 Vrms 60 Hz 0°32310302928027252410VEE VCC 01815141716131211987506432133222、工作原理滑动变阻器W1向右滑动到100%电源VEE 产生一个电压加载到信号发生器XFG2产生频率为10kHz 幅值为的22mv 的调制信号,然后与信号发生器XFG1产生的频率为10MHz ,幅值为23mv 的载波信号进入到乘法器形成已调信号,用框图的形式表现如下:乘法器MC1496工作原理:Q1、Q2与Q3、Q4组成双差分放大器,Q5、Q6组成单差分放大器用以激励Q1~Q4。

AM波的调制与解调汇总

AM波的调制与解调汇总

高频课程设计题目:AM波调制与解调学号:20111601310019姓名:乔子超同组:韦志东(27号)年级:电子信息工程一班学院:信息科学技术学院指导教师:黄艳完成日期:2014年 1 月10 日目录一、题目分析 (4)二、集电极调幅设计方案 (4)2.1调幅器 (4)2.2集电极调幅 (4)2.3集电极调幅的要求及技术指标 (5)三、集电极调幅的工作原理及分析 (5)3.1集电极调幅的工作原理 (5)3.2集电极脉冲的变化情况 (6)3.3集电极的调幅波形图 (7)3.4集电极的静态调制特性..................................四、集电极调幅电路设计与仿真 (9)4.1设计电路 (9)4.2载波波形 (10)4.3调制波形 (10)4.4输出波形与频谱 (11)4.5功率分布与效率 (12)五、包络检波设计方案 (12)5.1包络检波 (12)5.2数学模型 (2)5.3包络检波的要求及技术指标 (13)六、包络检波的原理及分析..................................6.1串联型二极管峰值包络检波电路..................................6.2检波指标..................................6.3非线性失真..................................七、包络检波技术仿真 (16)7.1参数计算 (16)7.2检波电路 (16)7.3调制解调总电路图 (17)7.4输出波形与频谱 (17)八、元器件清单 (18)九、问题分析 (18)十、参考文献 (19)一.名称:AM波的调制与解调二.内容摘要:调制就是在传送信号的一方将要传送的信号“附加”在高频振荡上,再由天线发射出去。

在接受信号的一方,经过解调的过程,把载波所携带的信号取出来,得到原有的信息,反调制的过程也叫检波。

am调制与解调实验报告

am调制与解调实验报告

am调制与解调实验报告AM调制与解调实验报告引言:AM调制与解调是无线通信领域中非常重要的技术之一。

调制是将信息信号转换成适合传输的载波信号,而解调则是将载波信号还原为原始的信息信号。

本实验旨在通过实际操作,深入了解AM调制与解调的原理和过程。

一、实验目的本实验的主要目的是通过实际操作,掌握AM调制与解调的原理和过程,进一步了解无线通信技术的基本原理。

二、实验器材与原理1. 实验器材:- 信号发生器:用于产生调制信号。

- 调制器:用于将调制信号与载波信号相乘,实现AM调制。

- 解调器:用于将AM调制信号还原为原始的调制信号。

- 示波器:用于观察信号的波形和频谱。

2. 实验原理:AM调制是一种将信息信号与载波信号相乘的调制方式。

调制信号的幅度变化会导致载波信号的幅度变化,从而实现信息的传输。

解调则是将调制信号中的信息还原出来,使其能够被接收端正确解读。

三、实验步骤与结果1. 实验步骤:- 将信号发生器的输出接入调制器的输入端,调制器的输出接入示波器。

- 设置信号发生器的频率和幅度,产生一个正弦波作为调制信号。

- 设置调制器的载波频率和幅度,将调制信号与载波信号相乘,得到AM调制信号。

- 将AM调制信号接入解调器,解调器的输出接入示波器。

- 观察示波器上的波形和频谱,分析调制与解调的效果。

2. 实验结果:通过实验观察,可以看到示波器上显示出的波形和频谱。

在调制器输出的波形中,可以观察到载波信号的幅度随着调制信号的变化而变化。

而在解调器输出的波形中,可以看到原始的调制信号被成功还原出来。

四、实验分析与讨论通过本次实验,我们深入了解了AM调制与解调的原理和过程。

在调制过程中,调制信号的幅度变化会导致载波信号的幅度变化,从而实现信息的传输。

而在解调过程中,解调器能够将调制信号中的信息还原出来,使其能够被接收端正确解读。

AM调制与解调技术在无线通信中有着广泛的应用。

例如,在广播领域,AM调制技术可以将音频信号转换成适合传输的调制信号,从而实现广播节目的传播。

AM信号的调制与解调

AM信号的调制与解调

一、题目分析调幅调制和解调在理论上包括了信号处理,调幅调制和解调在理论上包括了信号处理,模拟电子,模拟电子,高频电子和通信原理等知识,识,涉及比较广泛。

涉及比较广泛。

涉及比较广泛。

在实际上包括了各种不同信息传输的最基本原理,在实际上包括了各种不同信息传输的最基本原理,在实际上包括了各种不同信息传输的最基本原理,是大多数是大多数设备发射与接收的基本部分,所以我们做的这个课题是有很大的意义的。

本设计报告总体分为两大问题:本设计报告总体分为两大问题:信号的解调和调制。

信号的解调和调制。

在调制部分省略了载波信号的放大、的放大、功放部分,功放部分,功放部分,要调制的信号也同样省略了放大部分,要调制的信号也同样省略了放大部分,要调制的信号也同样省略了放大部分,所以在调制中保留了所以在调制中保留了调制器中的主要部分—乘法器,调制器中的主要部分—乘法器,在解调部分也只是保留了检波器部分,在解调部分也只是保留了检波器部分,在解调部分也只是保留了检波器部分,即二极管即二极管检波器。

检波器。

在确定电路后,利用了EDA 软件Multisim 进行仿真来验证结果。

进行仿真来验证结果。

二、电路的总框图三、调制部分 1、AM 调制波电路图调制信号调制信号乘法器乘法器载波信号半波整流器半波整流器低通滤波器已调波已调波R1500ΩR2500ΩR3500ΩQ12N2222Q32N2222Q22N2222Q52N2222Q72N2222Q42N2222Q62N2222Q82N2222Q92N2222R951ΩR46.8kΩR851ΩR1010kΩKey=A50%W1500kΩKey=A 50%R1110kΩKey=A50%C3100uFC210nF R1451ΩR71kΩR131kΩR121kΩR53.9kΩR63.9kΩC110nF C410nFC510nF Q102N2222R1675kΩR1775kΩR182kΩR192kΩVCC12VVEE -8VXFG1XFG2XSC2V2120 60 0°XSC3V3120 Vrms 60 Hz 0°XSC4V5120 Vrms 60 Hz 0° V4120 Vrms 60 Hz 0°32310302928027252410VEE VCC 0181514171613121198750643213322载波信号载波信号调制信号调制信号A 模拟乘法器模拟乘法器AM 波三极管放大电路三极管放大电路调制信号:fs=10kHz Vsm=22mv 已调信号已调信号频谱图C62nFC72nF 100uF R20510¦510¦¸¸R2110k¦10k¦¸¸R2210k¦10k¦¸XSC1A BExt Trig++__+_V1120 Vrms60 Hz 0¡0¡ããD11LH62XSA2TIN 21201926二极管峰值包络检波器 二极管峰值包络检波器解调后的信号的周期f=10kHz 与要调制的信号周期保持不变,而幅值变为原来调制信号幅值的1/4。

AM的调制与解调试验实验报告

AM的调制与解调试验实验报告

实验报告学号:0961120102 姓名:李欣彦专业:电子信息工程实验题目:AM的调制与解调实验幅度调制的一般模型幅度调制是用调制信号去控制高频正弦载波的幅度,使其按调制信号的规律变化的过程。

幅度调制器的一般模型如图3-1所示。

图3-1 幅度调制器的一般模型图中,为调制信号,为已调信号,为滤波器的冲激响应,则已调信号的时域和频域一般表达式分别为(3-1)(3-2)式中,为调制信号的频谱,为载波角频率。

由以上表达式可见,对于幅度调制信号,在波形上,它的幅度随基带信号规律而变化;在频谱结构上,它的频谱完全是基带信号频谱在频域内的简单搬移。

由于这种搬移是线性的,因此幅度调制通常又称为线性调制,相应地,幅度调制系统也称为线性调制系统。

在图3-1的一般模型中,适当选择滤波器的特性,便可得到各种幅度调制信号,例如:常规双边带调幅(AM)、抑制载波双边带调幅(DSB-SC)、单边带调制(SSB)和残留边带调制(VSB)信号等。

3.1.2 常规双边带调幅(AM)1. AM信号的表达式、频谱及带宽在图3-1中,若假设滤波器为全通网络(=1),调制信号叠加直流后再与载波相乘,则输出的信号就是常规双边带调幅(AM)信号。

AM调制器模型如图3-2所示。

图3-2 AM调制器模型AM信号的时域和频域表示式分别为(3-3)(3-4)式中,为外加的直流分量;可以是确知信号也可以是随机信号,但通常认为其平均值为0,即。

点此观看AM调制的Flash;AM信号的典型波形和频谱分别如图3-3(a)、(b)所示,图中假定调制信号的上限频率为。

显然,调制信号的带宽为。

由图3-3(a)可见,AM信号波形的包络与输入基带信号成正比,故用包络检波的方法很容易恢复原始调制信号。

但为了保证包络检波时不发生失真,必须满足,否则将出现过调幅现象而带来失真。

由Flash的频谱图可知,AM信号的频谱是由载频分量和上、下两个边带组成(通常称频谱中画斜线的部分为上边带,不画斜线的部分为下边带)。

AM调制及解调

AM调制及解调

高频电子线路振幅调制电路(AM,DSB,SSB)调制与解调目录摘要 (3)引言 (4)原理说明 (5)实验分析 (10)总结 (20)参考文献 (21)摘要解调是调制的逆过程,它的作用是从已调波信号中取出原来的调制信号。

对于幅度调制来说,解调是从它的幅度变化提取调制信号的过程。

对于频率调制来说,解调是从它的频率变化提取调制信号的过程。

而在在实际应用当中大型、复杂的系统直接实验是十分昂贵的,而采用仿真实验,可以大大降低实验成本。

在实际通信中,很多信道都不能直接传送基带信号,必须用基带信号对载波波形的某些参量进行控制,使载波的这些参量随基带信号的变化而变化,即所谓正弦载波调制。

利用仿真软件对系统进行仿真可以弥补真实的实验设备所不能满足的条件,减少实验成本。

引言调制在通信系统中有十分重要的作用。

通过调制,不仅可以进行频谱搬移,把调制信号的频谱搬移到所希望的位置上,从而将调制信号转换成适合于传播的已调信号,而且它对系统的传输有效性和传输的可靠性有着很大的影响,调制方式往往决定了一个通信系统的性能。

振幅调制的方法分为包络检波和同步检波,本文选用乘积型同步检波。

原理说明AM调制与解调首先讨论单频信号的调制情况。

如果设单频调制信号,载波,那么调幅信号(已调波)可表示为式中,为已调波的瞬时振幅值。

由于调幅信号的瞬时振幅与调制信号成线性关系,即有=由以上两式可得包络检波是指检波器的输出电压直接反应输入高频调幅波包络变化规律的一种检波方式。

由于AM信号的包络与调制信号成正比,因此包络检波只适用与AM波的解调,其原理方框图如图1:非线性电路低通滤波器图1包络检波器的输入信号为振幅调制信号,其频谱由载频和边频,组成,载频与上下边频之差就是。

因而它含有调制信号的信息。

DSB调制与解调在AM调制过程中,如果将载波分量抑制掉,就可形成抑制载波双边带信号。

双边带信号可以用载波和调制信号直接相乘得到,即式中,常数k 为相乘电路的相乘系数。

通信原理AM的调制和解调

通信原理AM的调制和解调

AM调制与解调仿真一、实验目的:1.掌握AM 的调制原理和Matlab Simulink 仿真方法2.掌握AM 的解调原理和Matlab Simulink 仿真方法二、实验原理:1. AM 调制原理基带信号m(t)先与直流分量A叠加,然后与载波相乘,形成调幅信号。

2.AM 解调原理调幅信号再乘以一个与载波信号同频同相的相干载波,然后经过低通滤波器,得到解调信号。

三、实验内容:1. AM 调制方式 Matlab Simulink 仿真1.1 仿真框图图1 仿真图图中的Sine Wave1和Sine Wave2模块分别产生发送端和接收端的载波信号的角频率ωc都设为40rad/s,调幅系数为1;调制信号m(t)由Sine Wave模块产生,其为正弦信号,角频率为5rad/s,幅度为1V;直流分量A0由Constant模块产生,为2V;低通滤波器模块的截止角频率设为5rad/s。

1.2 仿真参数设置图图2 低通滤波器截止角频率参数设置图3 发送端、接收端的载波信号Sine Wave1、Sine Wave2 角频率参数设置图4 调制信号角频率参数设置1.3仿真结果图5 调制信号波形图6 AM信号波形图7 基带信号频谱2. AM 解调方式 Matlab Simulink 仿真2.1 仿真框图\图7 仿真图图中的Sine Wave1和Sine Wave2模块分别产生发送端和接收端的载波信号的角频率ωc都设为40rad/s,调幅系数为1;调制信号m(t)由Sine Wave模块产生,其为正弦信号,角频率为5rad/s,幅度为1V;直流分量A0由Constant模块产生,为2V;低通滤波器模块的截止角频率设为5rad/s。

2.2仿真结果图8 解调信号波形从示波器 Scope 可以看到 AM 信号及解调信号的波形,如图5所示。

从图中可以看出,解调前后在频域上市频谱的搬移,时域上解调后的信号延时输出,经过解调的波形与原调制信号波形基本相同。

am调制与解调实验报告

am调制与解调实验报告

am调制与解调实验报告实验报告:AM调制与解调实验目的:1. 掌握AM调制和解调原理;2. 熟悉模拟电路实验仪器的使用方法;3. 学习利用电路仿真软件进行电路分析和设计。

实验原理:AM调制是指用调制信号来控制载波振幅的大小,而产生的一种调制方式。

调制信号和载波信号一起通过非线性(比如二极管)电路进行调制,得到一种新的复合波,即调制信号的大小和频率与载波信号进行组合,产生新的带调制信号。

解调就是将带调制的信号分离出来,得到原来的调制信号。

实验内容:1. 制作AM调制电路和解调电路;2. 观察电路输出波形,验证调制和解调效果;3. 利用电路仿真软件,进行电路分析和设计。

实验仪器和材料:1. 功率放大器;2. 信号发生器;3. 变压器;4. 二极管;5. 电容器、电阻和万用表等元器件;6. 电路仿真软件(例如Multisim等)。

实验步骤:1. 将信号发生器和功率放大器依次连接,得到可调幅度的正弦波信号;2. 将正弦波信号通过变压器,达到更高的电压;3. 将二极管串联在正弦波信号的路径上,形成AM调制电路;4. 用示波器观察输出波形,并验证调制效果;5. 制作解调电路,将带调制信号通过解调电路,通过电容器得到原来的调制信号;6. 用示波器观察输出波形,并验证解调效果;7. 利用电路仿真软件进行电路分析和设计,同时分析和比较实验结果和仿真结果。

实验结果和分析:通过实验和仿真,得到了理想的调制和解调效果,展示了AM调制与解调原理的应用和使用。

同时,在电路设计和分析中,我们可以发现电路中各个元器件的作用和影响,从而更好地优化电路。

预计,在研究和学习更高层次的调制和解调技术方面,这些基础电路知识将帮助我们更好地理解和应用。

结论:通过实验和仿真,我们掌握了AM调制和解调原理,并通过电路设计、实验和仿真进行了实际验证。

这给我们提供了更好的基础知识和实践经验,同时也为将来的深入学习和应用奠定了基础。

AM调制与解调

AM调制与解调

第一章 调制解调的基本原理第一节 调制的基本原理“调制”就是使信号f(t)控制载波的某一个或某些参数(如振幅、频率、相位等),是这些参数按照信号f(t)的规律变化的过程。

载波可以是正弦波或脉冲序列。

以正弦型信号作载波的调制叫做连续波调制。

调制后的载波就载有调制信号所包含的信息,称为已调波。

对于连续波调制,已调信号可以表示为())(cos )()t (t ot t A ϑωϕ+=它有振幅频率和相位三个参数构成。

改变三个参数中的任何一个都可以携带同样的信息。

因此连续波的调制可分为调幅、调相、和调频。

调制在通信过程中起着极其重要的作用:无线电通信是通过空间辐射方式传输信号的,调制过程可以将信号的频谱搬移到容易以电磁波形势辐射的较高范围;此外,调制过程可以将不同的信号通过频谱搬移托付至不同频率的载波上,实现多路复用,不至于互相干扰。

按照被调制信号参数的不同,调制的方式也不同。

如果被控制的参数是高频振荡的幅度,则称这种调制方式为幅度调制,简称调幅;如果被控制的参数是高频振荡的频率或相位,则称这种调制方式为频率调制或相位调制,简称调频或调相(调频与调相又统称调角)。

振幅调制是一种实用很广的连续波调制方式。

幅度调制的特点是载波的频率始终保持不变,它的振幅却是变化的。

其幅度变化曲线与要传递的低频信号是相似的。

它的振幅变化曲线称之为包络线,代表了要传递的信息。

第二节解调的基本原理解调是调制的逆过程,它的作用是从已调波信号中取出原来的调制信号。

调制过程是一个频谱搬移的过程,它将低频信号的频谱搬移到载频位置。

如果要接收端回复信号,就要从已调信号的频谱中,将位于载频的信号频谱再搬回来。

解调分为相干解调和非相干解调。

相干解调是指为了不失真地恢复信号,要求本地载波和接收信号的载波必须保持同频同相。

非相干解调主要指利用包络检波器电路来解调的。

包络检波电路实际上是一个输出端并接一个电容的整流电路。

二极管的单向导电性和电容器的充放电特性和低通滤波器滤去高频分量,得到与包络线形状相同的音频信号,见图1.2.3 。

AM的调制与解调试验实验报告(精品文档)_共13页

AM的调制与解调试验实验报告(精品文档)_共13页
在进行模拟 /数字信号的转换过程中,当 采样频率 fs.max 大于信号 中最高频率 fmax 的 2 倍时(fs.max>=2fmax),采样之后的数字信号 完整地保留了原始信号中的信息,一般实际应用中保证采样频率为 信号最高频率的 5~10 倍;采样定理又称 奈奎斯特定理 。
AM 的调制与解调试验实验报告实验报告学号:0961120102 姓名:李欣彦 专业:电子信息工程 实验题目:AM 的调制与解调实验幅度调制的一 般模型 幅度调制是用调制信号去控制高频正弦载波的幅度,使其按调制信号的规律变化的过程。幅度调制器的一般模型如图 3-1 所示。图 3-1 幅度沾瑶什置相躺伤冠躬骸锣蕾序允维煤含鄂瘸衅求徘糕柯醉弘甜乒隙鹅貉青妒缎焕哎俭镭丁凯抡脉毅粕捧茨剥揣获归鹏厕掖蔑例撮绚戒册刑渔制观熬
由 Flash 的频谱图可知,AM 信号的频谱 是由载频分量和上、下两个边
带组成(通常称频谱中画斜线的部分为上边带,不画斜线的部分为下边带)。上
边带的频谱与原调制信号的频谱结构相同,下边带是上边带的镜像。显然,无论
是上边带还是下边带,都含有原调制信号的完整信息。故 AM 信号是带有载波的
双边带信号,它的带宽为基带信号带宽的两倍,即
学号:0961120102 姓名:李欣彦
专业:电子信息工程
AM 的调制与解调试验实验报告实验报告学号:0961120102 姓名:李欣彦 专业:电子信息工程 实验题目:AM 的调制与解调实验幅度调制的一般模型 幅度调制是用调制信号去控制高频正弦载波的幅度,使其按调制信号的
规律变化的过程。幅度调制器的一般模型如图 3-1 所示。图 3-1 幅度沾瑶什置相躺伤冠躬骸锣蕾序允维煤含鄂瘸衅求徘糕柯醉弘甜乒隙鹅貉青妒缎焕哎俭镭丁凯抡脉毅粕捧茨剥揣获归鹏厕掖蔑例撮绚戒册刑渔制观熬

AM调制与解调

AM调制与解调

实验七 AM调制与解调一、 实验目的1、 掌握AM 调制器的组成;2、 掌握非相干AM (检波)解调器的原理;3、 掌握相干AM(同步)解调器的原理;二、 预备知识1、 学习“调制与解调";2、 全波整流信号频谱的组成;三、 实验仪器1、 J H5004“信号与系统”实验箱一台; 2、 20MHz 示波器 一台;四、 实验原理在通信过程中,一般一个用户只占据某一特定的频点与带宽,将信号的频谱搬移到载频0f 上,这一过程称之为调制,最简单的调制方式有AM 调制.如果一输入信号)(t S ,载频信号为)(t x ,则AM 调制输出信号为:)()](1[)()()()(t x t s a t x t x t s a t y ⋅⋅+=+⋅⋅=在接收端从AM 已调信号中恢复出原始信号S(t )的过程称之为解调。

对AM 常用的解调方式有:非相干解调(检波)与相干解调(同步解调)。

AM 的非相干解调是将AM 信号通过一检波二极管,再经过一低通滤波器即可获取原始的模拟信号S (t)。

AM 的非相干解调不需要本地载波,此方法常用于民用通信设备中,可大大降低接收机的成本,提高整机通信的可靠性。

AM 的同步解调是将接收的AM 信号与本地相干载波(同步载波)相乘,经低通滤波器获得原始的模拟信号S(t )。

同步解调需要在接收端产生与发送端频率相同的本地载波,该方法可提高解调器的性能(即提高接收机的灵敏度),但这也将使接收机复杂化。

五、 实验模块说明在JH5004“信号与系统”实验箱的中有一“AM 传输系统”模块,该模块主要由四个单元组成:1、 两个完全相同的乘法器:)()()(t x t s t y ⋅=。

为了叙述上的方便,左边相乘器称之为乘法器1,右边相乘器称之为乘法器2;2、 两个完全相同的检波器:主要由一个检波管与电容滤波器组成。

为了叙上的方便,左边检波器称之为检波器1,右边检波器称之为检波器2;上述两单元的组成电路如下图所示:六、 实验步骤1、 载波信号的产生:通过按键使JH5004的信号发生器处于模式1,在该模式下在正弦信号16KHz 、32KHZ输出端产生相应的信号输出,同时在信号A 组产生1KHz 信号,在信号B 组产生125KHZ 信号输出. 2、 A M 调制波形的产生:)()()(t x t s t y ⋅=(1) 将16KHz 的正弦信号作为AM 的发送载波,通过短路线将16KHz 正弦信号输出端与相乘器1的X 输入端相连。

《信号与系统》课程设计-AM调制、解调

《信号与系统》课程设计-AM调制、解调

《信号与系统》课程设计——AM 调制、解调【设计题目】AM 调制、解调【设计要求】(1) 了解AM 调制、解调原理。

(2) 设计AM 调制系统。

(3) 设计AM 解调系统。

【设计工具】MATLAB【设计原理】在离散时间中,用正弦载波的幅度调制是)cos(][][n w n x n y c =式中假设消息信号的带宽小于c w 。

已调信号有一个DTFT ,它是分别已c w w ±=为中心的)(jw e X 的重复。

如果人们总想让在一条通信信道上同时传送最大的用户数,这个重复的部分是不希望的。

一种天真的解决办法是用复指数载波n jw c e 来替代正弦载波。

然而所得到的已调信号n jw ce n x ][有一个虚部分量,而这个是无法在一个真实的信道上传送。

单边带(SSB )是一种合适的解决办法,它等效于在传输之前用截至频率为c w 的理想低通滤波器对y [n ]滤波,这个滤波后的信号占有和x [n ]相同的频带宽度,而且x [n ]能完全从已发送的信号中恢复出来。

可以利用希尔伯特变换构成(SSB )信号。

一个理想的希尔伯特变换的频率响应是⎩⎨⎧<≤-<≤-=0,0,)(w j w j e H jw ππ由相位关系,希尔伯特也称作90°相移器。

在接收机端,通过一种称为同步AM 解调的技术可以将消息信号x [n ]恢复,这可经由])2cos[1]([][cos ][2]cos[][2][2n w n x n w n x n w n y n w c c c +===为了恢复x [n ],可以将w [n ]通过低通滤波消除以c w 2为中心的频谱分量。

这里一个关键的问题,也是一个潜在的困难是接收机必须要有一个与发射机同步的本地振荡器。

首先设计一个信号x [n ]的SSB 的调制系统。

假设载波频率2/π=c w ,⎪⎩⎪⎨⎧≤≤--=n n n n n x 其余,....0640,. (4)/)32()4/)32(sin(][ππ 求已调信号y [n ]。

AM调制与解调

AM调制与解调

, 本地解调载波
,则两信号相乘后的输出为
= 式中,k 为乘法器的相乘系数。令 滤波器后的输出信号为
,且低通滤波器的传输系数为 1,则经低通
当恢复的本地载波与发射端的调制载波同步(同频,同相),即 即表明同步检波器能无失真地将调制信号恢复出来。

时,有
源程序:
clear;%将工作空间数据清空 ma=0.3;%调制系数 omega_c=2*pi*8000; omega=2*pi*400; t=0:5/400/1000:5/400; u_cm=1;fam=1;fcm=1;
摘要
AM 调制与解调
解调是调制的逆过程,它的作用是从已调波信号中取出原来的调制信号。对于幅度调制来说, 解调是从它的幅度变化提取调制信号的过程。对于频率调制来说,解调是从它的频率变化提 取调制信号的过程。而在在实际应用当中大型、复杂的系统直接实验是十分昂贵的,而采用 仿真实验,可以大大降低实验成本。在实际通信中,很多信道都不能直接传送基带信号,必 须用基带信号对载波波形的某些参量进行控制,使载波的这些参量随基带信号的变化而变 化,即所谓正弦载波调制。利用仿真软件对系统进行仿真可以弥补真实的实验设备所不能满 足的条件,减少实验成本。
非线性电路 图1
低通滤波器
包络检波器的输入信号为振幅调制信号
,其频谱由载频 和边


组成,载频与上下边频之差就是 。因而它含有调制信号的信息。
DSB 调制与解调
AM 调制与解调
在 AM 调制过程中,如果将载波分量抑制掉,就可形成抑制载波双边带信号。双边带信 号可以用载波和调制信号直接相乘得到,即
式中,常数 k 为相乘电路的相乘系数。
仿真及分析
AM 调制与解调

AM信号的调制与解调(带仿真图)

AM信号的调制与解调(带仿真图)

AM信号的调制与解调(带仿真图)
AM调制(Amplitude Modulation)是指将一个较低频率的信息信号,如语音、音乐等,通过调制将其变成一个载波的振幅随时间变化的信号,使之能够通过远距离传输,同时也可通过解调还原出原始信号。

AM信号的调制过程:
首先,我们需要一个高频载波信号(通常为数十kHz至数百kHz范围内的正弦波信号),用于携带信息信号。

将载波信号的振幅、频率、相位等参数保持不变,称为“未调制”的载波信号。

接着,将需要传输的信息信号(如语音、音乐等)与未调制的载波信号进行线性加和,得到调制信号。

调制信号的振幅随着信息信号的变化而变化,从而实现了信息的传输。

AM信号的解调过程:
当调制信号到达接收端时,需要通过解调还原出原始信号。

解调方法有多种,这里介绍AM信号的一个简单解调方法——幅度解调(AM Detector)。

幅度解调的基本原理是利用二极管的阻抗特性,将入射信号的高频载波部分“切掉”,只保留信息信号的部分,从而实现解调。

具体操作过程为:
首先,将接收到的调制信号通过一个带通滤波器(Bandpass Filter)滤掉不需要的高频信号,保留低频信息信号。

接着,将滤波后的信号通过一个二极管(Detector)进行整流(Rectify),从而将信号全部变为正半波。

最后,将整流后的信号再通过一个低通滤波器(Lowpass Filter)滤掉高频噪声,从而还原出原始信息信号。

AM的调制与解调试验实验报告

AM的调制与解调试验实验报告

实验报告学号:0961120102 姓名:李欣彦专业:电子信息工程实验题目:AM的调制与解调实验幅度调制的一般模型幅度调制是用调制信号去控制高频正弦载波的幅度,使其按调制信号的规律变化的过程。

幅度调制器的一般模型如图3-1所示。

图3-1 幅度调制器的一般模型图中,为调制信号,为已调信号,为滤波器的冲激响应,则已调信号的时域和频域一般表达式分别为(3-1)(3-2)式中,为调制信号的频谱,为载波角频率。

由以上表达式可见,对于幅度调制信号,在波形上,它的幅度随基带信号规律而变化;在频谱结构上,它的频谱完全是基带信号频谱在频域内的简单搬移。

由于这种搬移是线性的,因此幅度调制通常又称为线性调制,相应地,幅度调制系统也称为线性调制系统。

在图3-1的一般模型中,适当选择滤波器的特性,便可得到各种幅度调制信号,例如:常规双边带调幅(AM)、抑制载波双边带调幅(DSB-SC)、单边带调制(SSB)和残留边带调制(VSB)信号等。

3.1.2 常规双边带调幅(AM)1. AM信号的表达式、频谱及带宽在图3-1中,若假设滤波器为全通网络(=1),调制信号叠加直流后再与载波相乘,则输出的信号就是常规双边带调幅(AM)信号。

AM调制器模型如图3-2所示。

图3-2 AM调制器模型AM信号的时域和频域表示式分别为(3-3)(3-4)式中,为外加的直流分量;可以是确知信号也可以是随机信号,但通常认为其平均值为0,即。

点此观看AM调制的Flash;AM信号的典型波形和频谱分别如图3-3(a)、(b)所示,图中假定调制信号的上限频率为。

显然,调制信号的带宽为。

由图3-3(a)可见,AM信号波形的包络与输入基带信号成正比,故用包络检波的方法很容易恢复原始调制信号。

但为了保证包络检波时不发生失真,必须满足,否则将出现过调幅现象而带来失真。

由Flash的频谱图可知,AM信号的频谱是由载频分量和上、下两个边带组成(通常称频谱中画斜线的部分为上边带,不画斜线的部分为下边带)。

AM信号调制与解调报告

AM信号调制与解调报告
实验项目
AM信号调制与解调
一、实验目的
1.掌握AM调制的组成。
2.掌握非相干调制解调原理、
二、实验环境(条件)
信号系系统实验箱。导线若干。AM实验模块。示波器一台。
三、实验内容及步骤:
原理
常规双边带条幅:在接受端通过解调的过程把载波上面的信号解调出来,解调必须是非线性原件才能完成。调制可分为连续调整和和脉冲调制两大类。在传送信号的一方(发送端)将所要传送的原始信号(其频率一般是较低的)“附加”在高频振荡信号上。这里,高频振荡波就是携带原始信号的“运载工具”,所以也叫载波。而原始信号我们一般称之为调制信号。在接收信号的一方也就是接收端再经过解调把载波所携带的信号取出来,得到原有的信息,解调过程也叫检波。调制与解调都是频谱变换的过程,必须用非线性元件才能完成。通常调制的载波可以分为两类:用连续振荡波形作为载波;用脉冲串或一组数字信号作为载波。连续波调制是用调制信号来控制正弦型载波的振幅、频率或相位,因而分为调幅、调频和调相三种方式;脉冲波调制是先用信号来控制脉冲波的振幅、宽度、位置等,然后再用这已调脉冲对载波进行调制,脉冲调制有脉冲振幅、脉宽、脉位、脉冲编码调制等多种形式。调幅波的特点是载波的振幅受调制信号的控制周期性的变化,这变化的周期与调制信号的周期相同,振幅变化与调制信号的振幅变化成正比。
(2)将AM信号峰值调为0并用示波器观察并校准。
5.又载波振幅调制(AM)调制改为调制深度调节。改变点位的大小,观察已调信号的变化。
6.用连线连接已调信号端和滤波输入端,用示波器观察已调信号的波形,可见幅度衰减。
7.连接滤波输出到解调输入观察解调输入和输出波形观察解调信号。
8改变AM信号频率用示波器观察输出端信号随AM调制信号变化而变化且AM调制信号与解调信号输出端的信号频率相同。

AM调制与解调

AM调制与解调

课程设计电子与信息工程学院信息与通信工程系振幅调制信号的解调过程称为同步检波。

有载波振幅调制信号的包络直接反应调制信号的变化规律,可以用二极管包络检波的方法进行检波。

而抑制载波的双边带或单边带振幅调制信号的包络不能直接反应调制信号的变化规律,无法用包络检波进行解调,所以要采用同步检波方法。

同步检波器主要适用于对DSB和SSB信号进行解调,也可以用于AM,但是一般AM调制信号都用包络检波来进行检波。

同步检波法是加一个与载波同调制系统和同步检波器的AM;Multisim;调制1 MC1496芯片设计 (2)1.1MC1496内部结构及基本性能 (2)2 信号调制的一般方法 (4)2.1模拟调制 (4)2.2数字调制 (5)2.3脉冲调制 (5)3 振幅调制.3.1基本原理3.2AM调制与仿真实现.3.3DSB调制与仿真实现4解调.4.1同步检波器原理框图 (14) (15)5 小结与体会 (16)6附录:总电路图 (16)1 MC1496芯片设计1.1 MC1496内部结构及基本性能在高频电子线路,振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程,而集成模拟乘法器正式实现两个模CRT显所示图1.1 MC1496内部结构图MC1496是由互补双极性工艺制作而成,它包含有四个高精度四象限乘法单元。

温度漂移小于0.005%/℃。

0.3μV/Hz的点噪声电压使低失真的Y通道只有0.02%的总谐波失真噪声,四个8MHz通道的总静止功耗也仅为150mW。

MC1496的工作温度范围为-40℃~+85℃。

MC1496的其它主要特性如下:●四个独立输入通道;●四象限乘法信号;●电压输入电压输出;●乘法运算无需外部元件;●电压输出:W=(X×Y)/2.5V,其中X或Y●具有优良的温度稳定性:0.005%;●低功耗2 信号调制的一般方法调制就是对信号源的信息进行处理,使其变为适合于信道传输的形式的过程。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

课程设计班级:姓名:学号:指导教师:成绩:电子与信息工程学院信息与通信工程系摘要振幅调制信号的解调过程称为同步检波。

有载波振幅调制信号的包络直接反应调制信号的变化规律,可以用二极管包络检波的方法进行检波。

而抑制载波的双边带或单边带振幅调制信号的包络不能直接反应调制信号的变化规律,无法用包络检波进行解调,所以要采用同步检波方法。

同步检波器主要适用于对DSB和SSB信号进行解调,也可以用于AM,但是一般AM调制信号都用包络检波来进行检波。

同步检波法是加一个与载波同频同相的恢复载波信号。

外加载波信号电压加入同步检波器的方法有两种。

利用模拟乘法器的相乘原理,将已调信号频谱从载波频率附近搬移到原来位置,并通过低通滤波器提取多需要的调制(基带)信号,滤除无用的高频分量,从而实现双边带信号的解调。

本文详细介绍了根据模拟乘法器MC1496的AM调制系统和同步检波器的详细方案和各种参数。

给出了基于Multisim软件的解调和解调仿真结果。

关键字:同步检波;AM;Multisim;调制目录1 MC1496芯片设计 (2)1.1MC1496内部结构及基本性能 (2)2 信号调制的一般方法 (3)2.1模拟调制 (3)2.2数字调制 (3)2.3脉冲调制 (3)3 振幅调制 (4)3.1基本原理 (4)3.2AM调制与仿真实现 (4)3.3DSB调制与仿真实现 (6)4解调 (7)4.1同步检波器原理框图 (7)4.2同步检波解调电路图 (9)4.3分析解调过程 (9)4.4解调仿真结果 (10)4.4.1 AM解调与仿真实现 (10)4.4.2 DSB解调与仿真实现 (11)5 小结与体会 (12)6附录:总电路图 (12)1 MC1496芯片设计1.1 MC1496内部结构及基本性能在高频电子线路,振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程,而集成模拟乘法器正式实现两个模拟量电压或电流相乘的电子器件。

采用集成模拟乘法器实现上述功能比用分立器件要简单得多,而且性能优越,因此集成模拟乘法器在无线通信、广播电视等方面应用较为广泛。

MC1496是一款完全四通道四象限电压输出模拟乘法器,适用于电压控制放大器、可变滤波器、多通道功率计算以及低频解调器等电路。

非常适用于产生复杂的要求高的波形,尤其适用于高精度CRT显示系统的几何修正,其内部结构及引脚排列如图1.1所示图1.1 MC1496内部结构图MC1496是由互补双极性工艺制作而成,它包含有四个高精度四象限乘法单元。

温度漂移小于0.005%/℃。

0.3μV/Hz的点噪声电压使低失真的Y通道只有0.02%的总谐波失真噪声,四个8MHz 通道的总静止功耗也仅为150mW。

MC1496的工作温度范围为-40℃~+85℃。

MC1496的其它主要特性如下:●四个独立输入通道;●四象限乘法信号;●电压输入电压输出;●乘法运算无需外部元件;●电压输出:W=(X×Y)/2.5V,其中X或Y上的线性度误差仅为0.2%;●具有优良的温度稳定性:0.005%;●模拟输入范围为±2.5V,采用±5V电压供电;●低功耗一般为150mW。

2 信号调制的一般方法调制就是对信号源的信息进行处理,使其变为适合于信道传输的形式的过程。

一般来说,信号源的信息(也称为信源)含有直流分量和频率较低的频率分量,称为基带信号。

基带信号往往不能作为传输信号,因此必须把基带信号转变为一个相对基带频率而言频率非常高的信号以适合于信道传输。

这个信号叫做已调信号,而基带信号叫做调制信号。

调制是通过改变高频载波即消息的载体信号的幅度、相位或者频率,使其随着基带信号幅度的变化而变化来实现的。

而解调则是将基带信号从载波中提取出来以便预定的接收者(也称为信宿)处理和理解的过程。

调制在通信系统中有十分重要的作用。

通过调制,不仅可以进行频谱搬移,把调制信号的频谱搬移到所希望的位置上,从而将调制信号转换成适合于传播的已调信号,而且它对系统的传输有效性和传输的可靠性有着很大的影响,调制方式往往决定了一个通信系统的性能。

在通信中,我们常常采用的调制方式有以下几种。

2.1模拟调制模拟调制就是用用连续变化的信号去调制一个高频正弦波。

主要有:(a) 幅度调制:调幅AM,双边带调制DSB,单边带调幅SSB,残留边带调制VSB以及独立边带ISB。

(b) 角度调制:调频FM,调相PM。

因为相位的变化率就是频率,所以调相波和调频波是密切相关的。

2.2数字调制用数字信号对正弦或余弦高频振荡进行调制. 主要有:(a) 振幅键控ASK;(b) 频率键控FSK;(c) 相位键控PSK.2.3 脉冲调制用脉冲序列作为载波。

主要有:1.脉冲幅度调制PAM;2.脉宽调制PDM;3.脉位调制PPM;4.脉冲编码调制PCM.3 振幅调制3.1 基本原理在本设计中调制方法采用的是振幅调制。

振幅调制,也可简称为调幅,AM(Amplitude Modulation),通过改变输出信号的振幅,来实现传送信息的目的。

一般在调制端输出的高频信号的幅度变化与原始信号成一定的函数关系,在解调端进行解调并输出原始信号。

实际上的函数关系一般是正比关系。

这种调制方式的最大好处是调制和解调非常简单,只需要一个二极管和一个电容器即可,当然最大的缺点是失真比较大,同时对干扰比较敏感,相对来说是一种比较古老的技术。

不过技术古老并不表示应用不广泛,目前仍然在很多领域应用,如收音机(中波广播)及航空无线电,尤其在航空无线电的领域,飞机的行进速度非常快,战斗机更快,对调频而言,多普勒效应太大了,会影响通讯,而调幅不受多普勒效应的影响,故无法被取代。

同时调幅也有一些改进的技术,如单边带调制(Single Side Band, SSB,又称旁波调制)、残边带调制(Vestigial Side Band, VSB),以及调幅的变种如目前在移动通信广泛使用的多幅度数字调制等。

使受调波的幅度随调制信号而变化的电路。

调幅器输出信号幅度ua与调制信号瞬时值的关系曲线叫作调幅特性。

理想的调幅特性应是直线,否则便会产生失真。

用于大功率广播或通信发射机的调幅器,还要求有足够大的输出功率和较高的效率。

调幅器主要由非线性器件和选择性电路构成。

非线性器件实现频率变换,产生边带和谐波分量;选择性电路用来选出所需的频率分量并滤掉其他成分,如高次谐波等。

常用的非线性器件有晶体二极管、晶体管、场效应晶体管和电子管等。

选择性电路大多用谐振回路或带通滤波器。

按照电平的高低,调幅器可分为高电平调幅和低电平调幅。

大功率调幅发射机多采用高电平调幅器。

这种调幅器输出功率大,效率高。

载波电话机和各种电子仪器多采用低电平调幅器。

它们对输出功率和效率要求不高,可以选用调幅特性较好的电路。

幅度调制系统框图如图3-1所示。

图3-1幅度调制系统原理方框图3.2 AM调制与仿真实现本次设计中采用的基于MC1496的AM调制,电路如图3-3所示。

图3-3基于Multisim的AM调制仿真电路图其中,两路输入端口加载的信号如下:载波输入端加入的信号为:f=500KHZ,Vp-p=200mv。

调制信号输入端加入的信号为:f=1KHZ,Vp-p=200mv。

直流电压为110mv仿真输出波形如图3-4所示:图3-4 AM调制仿真输出波形3.3 DSB调制与仿真实现基于MC1496的DSB调制,调制电路如图3-5图3-5基于Multisim的DSB调制仿真电路图同样载波输入端加入的信号为:f=500KHZ,Vp-p=200mv。

调制信号输入端加入的信号为:f=1KHZ,Vp-p=200mv。

仿真输出波形如图3-6图3-6 DSB调制仿真输出波形4解调4.1同步检波器原理框图这种方法是将外加载波信号电压与接收信号在检波器中相乘,再经过低通滤波器,最后检出原调制信号,如图4-1所示。

图4-1乘积型同步检波器设输入的已调波为载波分量被抑制的DSB 信号u 1为:t t U u ωcos cos 11Ω= (4-1)本地载波电压: )cos(ϕω+=t U u c c c (4-2)上两式中,1ωω=c ,即本地载波的角频率等于输入信号的角频率,它们的相位不一定相同)cos(cos cos 1112ϕωω+Ω=t t U U u C (4-3)低通滤波器滤除21ω附近的频率分量后,得到频率为Ω的低频信号: t U U u C o Ω=cos cos 211ϕ (4-4)由上式可见,低频信号的ϕcos 成正比。

当ϕ=0时,低频信号电压最大,随着相位差变大,输出电压变小。

所以我们不但要求本地载波与输出信号载波的角频率必须相等。

根据公式可知,要实现同步检波需将与高频载波同频的同步信号与已调信号相乘,实现同步解调。

经过低通滤波器滤除21ω附近的频率分量后,得到频率为Ω的低频信号:t U U u C o Ω=cos cos 211ϕ (4-5)同步检波亦采用模拟乘法器MC1496将同步信号与已调信号相乘,其电路图如图3.5所示。

x v 端输入同步信号或载波信号c v ,y v 端输入已调波信号s v ,输出端接有电阻R 11、C 6组成的低通滤波器和1uF 的隔直电容,所以该电路对有载波调幅信号及抑制载波的调幅信号均可实现解调,但要合理的选择低通滤波器的截止频率。

图4-2 同步检波电路4.2同步检波解调电路图图4-2同步检波电路4.3分析解调过程在模拟乘法器MC1496的一个输入端输入振幅调制信号如抑制载波的双边带信号()t t U t U c sm S Ω=cos cos ω,另一输入端输入同步信号(即载波信号)()t U t U c cm c ωcos =,经乘法器相乘,可得输出信号U 0(t )为()()()()()t U U K t U K t U U K t U t U K t U c cm sm E c sm E cm sm E c s E o Ω-+Ω++Ω==ωω2412cos 41cos 21 (条件:mV U U C x 26<=,S y U U =为大信号) (4-6)上式中,第一项是所需要的低频调制信号分量,后两项为高频分量,可用低通滤波器滤掉,从而实现双边带信号的解调。

若输入信号()t U S 为单边带振幅调制信号,则乘法器的输()t U 0为:()()()t U U K t U K t t U U K t U c cm sm E sm E C c cm sm E o Ω++Ω=Ω+=ωωω241cos 41cos 2cos 21(4-7) 上式中,第一项是所需要的低频调制信号分量,第二项为高频分量,也可以被低通滤波器滤掉。

如果输入信号()t U S 为有载波振幅调制信号,同步信号为载波信号()t U C ,利用乘法器的相乘原理,同样也能实现解调。
