有关电气安装算量手算的要点总结
有关电气安装算量手算的要点总结拿到图纸以后先核对一下图纸是不是齐全，齐全在进行下一步。
符号认识：所有未标注的数字除标高的单位是m外，其他的都是mm。
所有安装从室外进来的水平管都称做干管，从干管上立起来的称为立管，从立管上接出来的称为支管。
切记要核实图上的比例是否是正确的。
（一）电气工程（包括强电部分、弱电部分及防雷接地部分）一、强电部分：1、熟悉图纸：①先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；②看系统图时应对上平面图，了解管子的走向。
系统图上的上下方向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线45度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度；2、工程量计算流程：首先从室外→→→总配电箱→→→单元配电箱→→→户内配电箱→→→各个回路（照明、插座等）。
3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。
4、有关规定：室外进线图纸上未标注的情况下，室外预留1.5m（室外至外墙皮）；电缆进箱长度加2m，电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为0.3m。
所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量）计算电气工程应撑握以下的计算规律：1）、照明灯具支线一般是两根导线，要求带接地的则是三根导线，一根火线与一根零线形成回路，灯就可以亮了，但为了确保安全用电，规范要求安装高度在距地2.4米以下的金属灯具必须连接PE专用保护线（从配电箱引来），应该注意卫生间或走廓上的壁灯安装高度2）、N联开关共有（N+1）根导线，照明灯具的开关必须接在相线（也称火线）上，无论是几联开关，只接进去一根相线，再从开关接出来控制线，几联开关就应该有几条控制线，所以，双联开关有三根导线，三联开关有四根导线，以此类堆。
2024年电气工程算量手算要点总结范文(2篇)

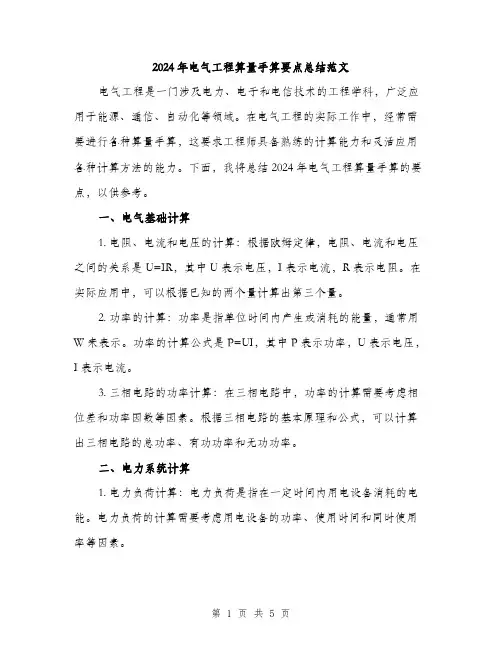

2024年电气工程算量手算要点总结范文电气工程是一门涉及电力、电子和电信技术的工程学科，广泛应用于能源、通信、自动化等领域。
在电气工程的实际工作中，经常需要进行各种算量手算，这要求工程师具备熟练的计算能力和灵活应用各种计算方法的能力。
下面，我将总结2024年电气工程算量手算的要点，以供参考。
一、电气基础计算1. 电阻、电流和电压的计算：根据欧姆定律，电阻、电流和电压之间的关系是U=IR，其中U表示电压，I表示电流，R表示电阻。
在实际应用中，可以根据已知的两个量计算出第三个量。
2. 功率的计算：功率是指单位时间内产生或消耗的能量，通常用W来表示。
功率的计算公式是P=UI，其中P表示功率，U表示电压，I表示电流。
3. 三相电路的功率计算：在三相电路中，功率的计算需要考虑相位差和功率因数等因素。
根据三相电路的基本原理和公式，可以计算出三相电路的总功率、有功功率和无功功率。
二、电力系统计算1. 电力负荷计算：电力负荷是指在一定时间内用电设备消耗的电能。
电力负荷的计算需要考虑用电设备的功率、使用时间和同时使用率等因素。
2. 电缆容量计算：电缆容量是指电缆能够承受的最大电流。
电缆容量的计算需要考虑电缆的截面积、敷设方式、敷设环境温度等因素。
3. 电力传输损耗计算：电力传输过程中会产生一定的电力损耗，主要包括电阻损耗和电感损耗。
电力传输损耗的计算需要考虑传输线路的长度、截面积、电阻和电感等因素。
三、电子电路计算1. 电子元件参数计算：电子元件的参数计算主要包括电容、电感和电阻的计算。
电容的计算需要考虑电容值、电压和频率等因素；电感的计算需要考虑电感值、电流和频率等因素；电阻的计算需要考虑电阻值、电压和电流等因素。
2. 放大器设计参数计算：放大器是电子电路中常用的一种器件，其设计参数包括放大倍数、输入电阻、输出电阻等。
放大器设计参数的计算需要考虑放大器的电路结构、电阻、电容和电感等因素。
3. 滤波器设计参数计算：滤波器是用于滤除或增强特定频率分量的电路。
安装工程与识图个人总结

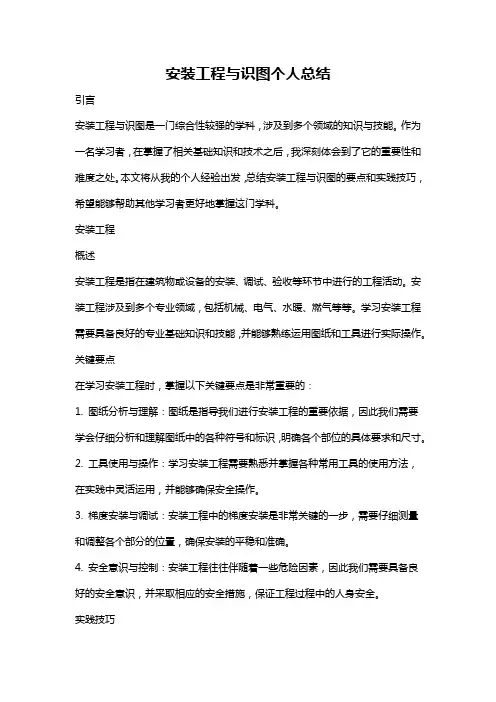

安装工程与识图个人总结引言安装工程与识图是一门综合性较强的学科，涉及到多个领域的知识与技能。

作为一名学习者，在掌握了相关基础知识和技术之后，我深刻体会到了它的重要性和难度之处。
本文将从我的个人经验出发，总结安装工程与识图的要点和实践技巧，希望能够帮助其他学习者更好地掌握这门学科。
安装工程概述安装工程是指在建筑物或设备的安装、调试、验收等环节中进行的工程活动。
安装工程涉及到多个专业领域，包括机械、电气、水暖、燃气等等。
学习安装工程需要具备良好的专业基础知识和技能，并能够熟练运用图纸和工具进行实际操作。
关键要点在学习安装工程时，掌握以下关键要点是非常重要的：1. 图纸分析与理解：图纸是指导我们进行安装工程的重要依据，因此我们需要学会仔细分析和理解图纸中的各种符号和标识，明确各个部位的具体要求和尺寸。
2. 工具使用与操作：学习安装工程需要熟悉并掌握各种常用工具的使用方法，在实践中灵活运用，并能够确保安全操作。
3. 梯度安装与调试：安装工程中的梯度安装是非常关键的一步，需要仔细测量和调整各个部分的位置，确保安装的平稳和准确。
4. 安全意识与控制：安装工程往往伴随着一些危险因素，因此我们需要具备良好的安全意识，并采取相应的安全措施，保证工程过程中的人身安全。
实践技巧在实际操作过程中，我总结了一些实践技巧，帮助我更好地完成安装工程：1. 提前准备：在进行安装工程之前，需要提前准备好所需的工具和材料，并做好相应的计划和安排，确保一切顺利进行。
2. 细心观察：在安装过程中，需要细心观察各个部分的状态和连接情况，及时纠正错误，并与图纸进行比对，确保安装的准确性。
3. 团队合作：安装工程通常需要多人协作完成，因此良好的团队合作精神是非常重要的，大家需要相互配合，共同解决遇到的问题。
4. 及时记录：在进行安装工程时，可以适时记录一些关键信息和注意事项，以便后续查阅和总结经验。
识图概述识图是指通过观察和分析图像信息，识别出其中的内容和意义，从而获取相关的知识和信息。
