爱立信开站步骤一、H3C交换机VLAN划分和SUPER密码设置端口1~8为业务VLAN；端口9~16为网管VLAN；端口17~23为默认VLAN 1；端口24为上行TRUNK口，需要透传业务VLAN和网管VLAN。

1、3、5、7、9为TRUNK步骤：如：业务VLAN 2502，网管VLAN 3502连接方式1：用串口线连接交换机的Console，波特率：9600，数据位：8，奇偶校验：none，停止位：1连接方式2：用直连电脑线连接交换机端口18、20、22，交换机默认网管IP：192.168.0.233 255.255.0.0 需配置电脑网卡地址为192.168.0.0/16，如：192.168.0.100 255.255.0.0。

telnet 192.168.0.233password:admin<H3C> system-viewPassword: admin (super 密码，修改后为“Ericsson”)<H3C> system-view[H3C]VLAN 2502[H3C-Vlan2502] port GigabitEthernet 0/1 to GigabitEthernet 0/8[H3C-Vlan2502]quit[H3C] interface GigabitEthernet0/1[H3C-GigabitEthernet0/1] port link-type trunk[H3C-GigabitEthernet0/1] port trunk permit vlan 2502[H3C-GigabitEthernet0/1] quit[H3C] interface GigabitEthernet0/3[H3C-GigabitEthernet0/3] port link-type trunk[H3C-GigabitEthernet0/3] port trunk permit vlan 2502[H3C-GigabitEthernet0/3] quit[H3C] interface GigabitEthernet0/5[H3C-GigabitEthernet0/5] port link-type trunk[H3C-GigabitEthernet0/5] port trunk permit vlan 2502[H3C-GigabitEthernet0/5] quit[H3C] interface GigabitEthernet0/7[H3C-GigabitEthernet0/7] port link-type trunk[H3C-GigabitEthernet0/7] port trunk permit vlan 2502[H3C-GigabitEthernet0/7] quit[H3C] VLAN 3502[H3C-Vlan3502] port GigabitEthernet 0/9 to GigabitEthernet 0/16 [H3C-Vlan3502]quit[H3C] interface GigabitEthernet0/9[H3C-GigabitEthernet0/9] port link-type trunk[H3C-GigabitEthernet0/9] port trunk permit vlan 3502[H3C-GigabitEthernet0/9] quit[H3C] interface GigabitEthernet0/24[H3C-GigabitEthernet0/24] port link-type trunk[H3C-GigabitEthernet0/24] port trunk permit vlan 2502[H3C-GigabitEthernet0/24] port trunk permit vlan 3502[H3C-GigabitEthernet0/24] quit配置SUPER密码[H3C] super password Ericsson[H3C] quit<H3C>save二、配置PC的网管地址1、PC 的第1网卡默认地址为192.168.0.3（需要修改为网管地址152段）,第2网卡地址192.168.10.101/16（不能修改）。

爱立信基站LTE_开站流程

LTE开站流程一、建立串口连接以及传BP（basic package）包将串口线接到DUL板的LMT A口，将网线连接到LMT B口打开SecureCRT点击标示的按钮进行配置Protocol 选择串口的协议红色笔标出的地方正确配置xon/xoff貌似要勾上然后点击OK格式化C2盘和D盘(1)连接串口后，reload – (进入backup模式)(2)mount_c2使c2盘显示(3)vols查看磁盘状态(4)formathd/c2，formathd/d，并使用vols再次查看(5)再次reload --(6)配置le0的ip地址ifconfig le0 netmask传输BP用Total Commander或者FileZilla都可以。

将bp包中的c2和d盘复制到基站的c2和d盘中去传输完成之后，在串口之中输入reload，使板子重启二、升级网线接到DUL的LMT B口。

使用moshell连接到站上之后设置secmodesecmode -s -> displays status of security settings of RBSsecmode -fu -> makes FTP unsecuresecmode -tu -> sets telnet and FTP as unsecuresecmode -a u -> enables SFTP创建一个mo在本机使用CesarFTP来创建ftp的server，假设server的ip为,FTP 的用户名为ftp，密码为ftp，则创建mo过程为：cr SwManagement=1,UpgradePackage=CXP102051%16_R26AZAttribute 1 of 2, ftpServerIpAddress (string):Attribute 2 of 2, upFilePathOnFtpServer (string): /CXP102051%16_R26AZ/CXP102051%Following attributes are optional. Enter attribute value or "d" for default.Once the MO is created, these attributes cannot be changed (they are restricted).Attribute 1 of 2, user (string): ftpAttribute 2 of 2, password (string): ftp升级过程get UpgradePackage=R5xxacl UpgradePackage=R5xxacc UpgradePackage=R5xx forcedInstallpolu（新开一个窗口）# To poll and see the UP installation progress运行升级命令acl UpgradePackage=R5xxacc UpgradePackage=R5xx rebootNodeUpgradepolu（新开一个窗口）# To poll and see when the Upgrade is finished. This command is also confirming the Upgrade(AwaitingForConfirm message)三、 run scriptScript 目录truntrun确认千兆传输口TN B或者TN A已经是enable的状态,做CV truntruntruntruntruntrun 然后做CVload licenselicense server （开filezila）pr licensing=1pr rbscon (查rbsconfiguration 的MO号xxx)acl RbsConfigurationacc RbsConfiguration setUniqueLogicalname需要输入UniqueLogicalname，这个和license 里面的fingerprint 是一致的license serverpr licensing=1acl 6acc 6 updateLicenseKeyFileuserid:eric(配合着filezila的设置)password:ericipaddress:ftp serversfile:/cvms licenserunGet . featurestate 1 (查看已经activated feature) Get . featurestate 0 (查看deactivated feature)4. 解闭小区和RRUlt alllst rrulst cellldeb rruyldeb cellycvms cell_okacc 0 manualrestart。

爱立信开站&故障处理

责任诚信专业专注

第一部分
五、数据加载流程
开站数据流程
做完上面三部分数据后,就可以把数据LOAD入交换机了；我们一般是用OSS中的COMMAND HANDLING DEVELOPER 或者WINFIOL来LOAD DT的；数据加载流程如下：小区参数--NCELL数据--MO数据LOAD过程中如有发现错误,应及时修改；
责任诚信专业专注

第二部分 CELL_DATA
RLLOC:CELL=CDD280A,BSPWR=49,BSTXPWR=49,BSRXMIN=104,BSRXSUFF=150,MSRXMIN=95,MSRXSUFF=0, SCHO=OFF,MISSNM=3,AW=ON,HYSTSEP=90; RLLUC:CELL=CDD280A,QLIMUL=50,QLIMDL=45,TALIM=61,CELLQ=HIGH; RLLPC:CELL=CDD280A,PTIMHF=7, PTIMBQ=15,PTIMTA=30,PSSHF=63,PSSBQ=7,PSSTA=63; RLLFC:CELL=CDD280A,SSEVALSD=6,QEVALSD=6,SSEVALSI=6,QEVALSI=6,SSLENSD=4,QLENSD=6,SSLENSI=4,QL ENSI=4,SSRAMPSD=3,SSRAMPSI=2; RLLDC:CELL=CDD280A,MAXTA=63,RLINKUP=63; RLLHC:CELL=CDD280A,LAYER=2,LAYERTHR=95,LAYERHYST=2,PSSTEMP=0,PTIMTEMP=0; RLIHC:CELL=CDD280A,IHO=Off,MAXIHO=2,TMAXIHO=6,TIHO=10,SSOFFSETULN=10,SSOFFSETDLP=0,QOFFSETUL P=0,QOFFSETDLP=0; RLSSC:CELL=CDD280A,ACCMIN=100,CCHPWR=33,CRH=4,DTXU=1,NECI=0,RLINKT=48,MBCR=2,NCCPERM=0&1 &2&3&4&5&6&7; RLSBC:CELL=CDD280A,CB=NO,ACC=CLEAR,MAXRET=7,TX=50,ATT=YES,T3212=5,CBQ=HIGH,CRO=0,TO=0,PT=0,E CSC=yes;

一步一步开基站（R10+EDGE）--爱立信

一步一步开爱立信RBS2000系列基站（R10、EDGE）开站流程，索要工单—BSC做数据—下站本调—开起新站—填写工程调测单并签字—完成。

1、B SC机房做数据在移动机房，首先问移动要小区参数主要有（站所在局名，传输的DIP号，CELL名称，小区的BSIC，BCCHNO，TCH(DCHNO)，MO的TG号），索要到以上参数后，在操做终端上找到开新站的模板数据（其实主要是提供小区参数数据）。

如下，就是移动公司给的工单和开站的模板数据。

江阴RBS工单, 4/2/4配置)：CGI 站名BCCH TCH BSIC DIP BSC TG:460-00-20807-22301 WX42230 70 17、24、53 73 172RBL T，173RBL T WXBSC72 201460-00-20807-22302 WX42230 66 11、43 201460-00-20807-22303 WX42230 40 35、45、59 74 174RBL T 202以上工单是开一个新站必须知道的数据。

以下数据是移动公司给的模板数据。

注意：红色的是开不同新站，必须对照工单修改的数据。

兰色字体为解释说明文字。

在MSC终端定义小区!在MSC中定义CELL,CGI,BSC,MGCEI:CELL=42230a,CGI=460-00-20807-22301,BSC=WXBSC72;MGCEI:CELL=42230b,CGI=460-00-20807-22302,BSC=WXBSC72;MGCEI:CELL=42230c,CGI=460-00-20807-22303,BSC=WXBSC72;！可以不用定义，使用默认值！！MGCEC:CELL=42230a,EA=0;！MGCEC:CELL=42230b,EA=0;！MGCEC:CELL=42230c,EA=0;！定义小区的CO、RO、EA，这三个参数与小区所在的LAI有关，可用MGCEP：LAI=460-00-9630；查这三个参数的取值！默认全是0！在BSC终端定义小区公共参数！85000,1！CONNECT ("WXBSC72")!------------------------------------------------------------------------------------------------------!! ***** INTERNAL CELL DESCRIPTION DATA ***** !!------------------------------------------------------------------------------------------------------!!在BSC中定义内部小区RLDEI:CELL=42230a,CSYSTYPE=GSM900;RLDEI:CELL=42230b,CSYSTYPE=GSM900;RLDEI:CELL=42230c,CSYSTYPE=GSM900;!定义小区的BSIC,BCCHNO,AGBLK,MFRM,BCCHTYPE,FNOOFFSET,XRANGE－CDD！.RLDEC:CELL=42230a,CGI=460-00-20809-22191,BSIC=73,BCCHNO=40,AGBLK=1,MFRMS=2,BCCHTYPE=NCOMB,FNOFFSET=0,XRANGE=NO;RLDEC:CELL=42230b,CGI=460-00-20809-22192,BSIC=43,BCCHNO=50,AGBLK=1,MFRMS=2,BCCHTYPE=NCOMB,FNOFFSET=0,XRANGE=NO;RLDEC:CELL=42230c,CGI=460-00-20809-22193,BSIC=74,BCCHNO=60,AGBLK=1,MFRMS=2,BCCHTYPE=NCOMB,FNOFFSET=0,XRANGE=NO;!--------------------------------------------------------------------------------------------------------------------!! ***** CONNECT A CHANNEL ALLOCATION PROFILE CELL(S) ***** !!--------------------------------------------------------------------------------------------------------------------!!定义小区指派Channel Allocation Profile (CHAP)信道分配原则！注释：当 CHAP＝1,在SDCCH拥塞时可以将TCH当作SDCCH使用！默认＝0！RLHPC:CELL=42230a,CHAP=1;RLHPC:CELL=42230b,CHAP=1;RLHPC:CELL=42230c,CHAP=1;!-------------------------------------------------------------------------!! ***** DEFINITION OF SUBCELL ***** !!-------------------------------------------------------------------------!!定义小区是否有!RLDSI:CELL=42230A; NO SUBCELL !!RLDSI:CELL=42230B; NO SUBCELL !!RLDSI:CELL=42230C; NO SUBCELL !!-------------------------------------------------------------------------!! ***** CHANGE OF TRAINING SEQUENCE CODE ***** !!-------------------------------------------------------------------------!! RLDTC:CELL=42230A,SCTYPE=... TSC=.... NO SUBCELL STRUCTURE!! RLDTC:CELL=42230B,SCTYPE=... TSC=.... NO SUBCELL STRUCTURE!! RLDTC:CELL=42230C,SCTYPE=... TSC=.... NO SUBCELL STRUCTURE!!-----------------------------------------------------------------------------------------------! ! ***** CHANNEL GROUP DATA ***** !!-----------------------------------------------------------------------------------------------!!RLDGI:CELL=42230A,CHGR = 0, SCTYPE=UL!!RLDGI:CELL=42230B,CHGR = 0, SCTYPE=UL!!RLDGI:CELL=42230C,CHGR = 0, SCTYPE=UL!！定义小区频率—CDD，CHGR－信道组号，一般取值为0、1(0----表示正常小区，1----表示子小区）！RLDGI:CELL=42230a,CHGR=1;RLDGI:CELL=42230b,CHGR=1;RLDGI:CELL=42230c,CHGR=1;!--------------------------------------------------------------------------------------------------------!! ***** CONFIGURATION FREQUENCY DATA ***** !!--------------------------------------------------------------------------------------------------------!！定义频点。

爱立信基站维护及开站流程

• 外部小区的相邻关系定义是单向的，相邻小区与测量频点的定义都是在相邻的MSC、 BSC中单向定义的。如果在BSC3B 中已经定义了DAJ0041，其他BSC3B 的小区在定义与 DAJ0041的切换关系时，只要执行最后两条指令就可以了。 • 定义相邻小区时也会遇到SAE（522）不够的情况，可以使用ALEX寻求帮助。 • 关于信令压缩:现网已不用暂时不讲
ECU
控制并监测能源系统的工作能源系统分为供电和环境温度两部分供电系统包括 PSU(Power Supply Unit) BFU(Battery and Fuse Unit) ACCU(AC Connection Unit) 环境温度系统包括 FCU(Fan Control Unit) FAN Temperature sensors humidity sensors
rbs6201宏站rbs6601射频拉远4载频为1个物理单元可行性研究勘察初步勘察及详细勘察三个阶段工作深度和精度应分别符合选择场址要求初步设计要求及施工图设计要求rbs2202硬件架构可行性研究勘察初步勘察及详细勘察三个阶段工作深度和精度应分别符合选择场址要求初步设计要求及施工图设计要求各单元基本功能dxu提供各种接口omtabislocalbusexternalalarm内部功能模块tfislapdcon保存idb可行性研究勘察初步勘察及详细勘察三个阶段工作深度和精度应分别符合选择场址要求初步设计要求及施工图设计要求tru信号发射gmsk调制射頻信号的产生和放大基带综合跳频信号接收分极接收信号处理信道编码交织加密生成burst可行性研究勘察初步勘察及详细勘察三个阶段工作深度和精度应分别符合选择场址要求初步设计要求及施工图设计要求ecu供电系统包括psupowersupplyunitbfubatteryfuseunitaccuacconnectionunit环境温度系统包括fcufancontrolunitfantemperaturesensorshumiditysensors可行性研究勘察初步勘察及详细勘察三个阶段工作深度和精度应分别符合选择场址要求初步设计要求及施工图设计要求psupsucanonlyaffordtru可行性研究勘察初步勘察及详细勘察三个阶段工作深度和精度应分别符合选择场址要求初步设计要求及施工图设计要求cdu主要功能将两个或多个下行频率合成使之通过一个天线发射对上行及下行频率进行滤波以降低干扰对上行信号放大双工器实现一根天线收发共用内部构成模块combinerrffilterrxda可行性研究勘察初步勘察及详细勘察三个阶段工作深度和精度应分别符合选择场址要求初步设计要求及施工图设计要求cdud使用filtercombiner频率间隔

LTE开站流程

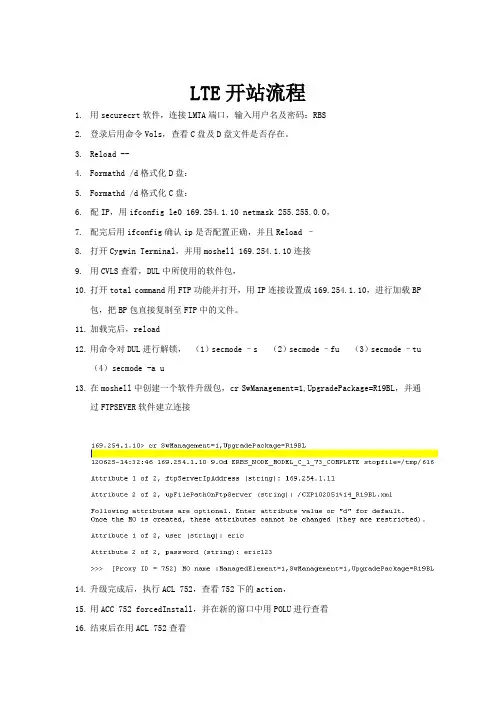

LTE开站流程1.用securecrt软件，连接LMTA端口，输入用户名及密码：RBS2.登录后用命令Vols，查看C盘及D盘文件是否存在。
