监控摄像头室内布线的七大注意事项

合集下载

监控摄像机安装中的布线问题

监控摄像机安装中的布线问题随着安防监控市场的不断发展，越来越多的安防监控产品被人们所接受，并且不断的扩大范围的在使用。

作为监控摄像机厂家来说，这并不是一件好事，因为对厂家来说，一直以来都是一批量的生产和销售，随着市场的改变，一贯的策略就不得不随之改变。

改变是件痛苦的事情，涉及的东西太对太多了。

面对生活当中监控摄像机越来越多的使用，要是在日常的安装过程当中一些布线方面的细节就不得不引起各大用户的注意了。

在这里笔者总结一些关于布线方面要注意的细节。

选用合适的导线：在选用摄像头的工作导线时，一定要选择额定电压能够大于实际线路通电电压的线路。

这样的优势在于即使出现电压不稳的情况时，也能保证摄像机连接线路的正常工作，不至于因线路烧毁而影响摄像机的正常工作。

尽量避免断线连接。

在监控摄像头的安装之前。

熟悉监控摄像头的安装环境是必不可少的一项工作。

这里面就包括熟悉接线距离，接线环境等等。

一般情况下，摄像头的接线最好用一根电线独立完成。

除非线路实在不够条件，那么也要完善接线处的保护和加固措施。

以免因老化问题造成设备无法正常使用，也给周围环境安全带来隐患。

注意周边环境，躲避磁场干扰。

在安装过程中，数据线一定要与导线或者其他大功率电线等保持一定的距离。

以免出现因相邻电线造成的电磁干扰，从而影响摄像机的成像质量。

“两线”要进行严密保护。

这里的两线分别是说电源线和信号传导线。

在布线过程中，要对这两条线路分别加装保护外壳，以免因人为的破坏而造成摄像机的无法正常工作。

除了上述提到的方面之外，也要注意在布线过程中，不要让电线负力，不要让线缆过于冗余或拉的过紧等。

另外在线槽的选择上，也要注意线槽的横截面积留40%的富余量以备扩充，超5类双绞线的横截面积为0.3平方厘米等等。

总结：只有在安装过程中，不忽视对细节的把握，才能给在日后的使用中得到更多的便利，拥有质量更高的成像水平。

当然更重要是选用布线上的特征。

既然市场变化是按这个方向走，我们作为监控摄像机的生产厂家也必须调整战略，早日揽获更多的市场。

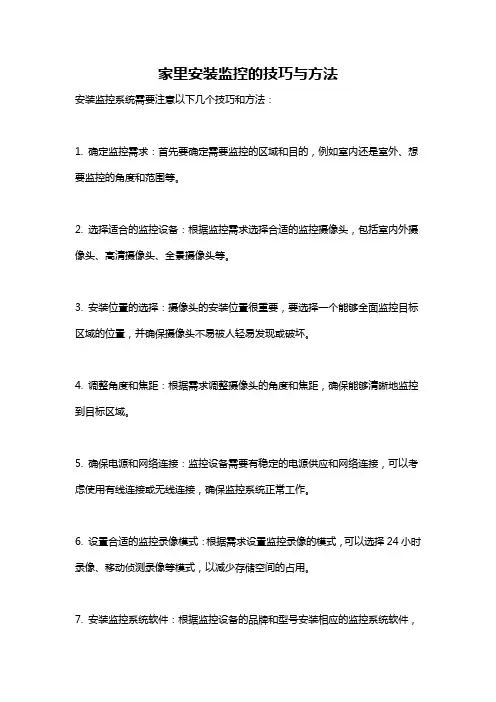

家里安装监控的技巧与方法

家里安装监控的技巧与方法
安装监控系统需要注意以下几个技巧和方法：
1. 确定监控需求：首先要确定需要监控的区域和目的，例如室内还是室外、想要监控的角度和范围等。

2. 选择适合的监控设备：根据监控需求选择合适的监控摄像头，包括室内外摄像头、高清摄像头、全景摄像头等。

3. 安装位置的选择：摄像头的安装位置很重要，要选择一个能够全面监控目标区域的位置，并确保摄像头不易被人轻易发现或破坏。

4. 调整角度和焦距：根据需求调整摄像头的角度和焦距，确保能够清晰地监控到目标区域。

5. 确保电源和网络连接：监控设备需要有稳定的电源供应和网络连接，可以考虑使用有线连接或无线连接，确保监控系统正常工作。

6. 设置合适的监控录像模式：根据需求设置监控录像的模式，可以选择24小时录像、移动侦测录像等模式，以减少存储空间的占用。

7. 安装监控系统软件：根据监控设备的品牌和型号安装相应的监控系统软件，
可以通过手机、电脑等设备远程查看和管理监控画面。

8. 定期检查和维护：定期检查监控设备的工作状态，确保设备正常运行，同时清洁镜头，保持画面清晰。

总之，安装监控系统需要充分考虑实际需求，并合理选择监控设备、位置和录像模式，从而确保监控系统的有效运行。

另外，尊重他人的隐私是非常重要的，合法合理使用监控设备。

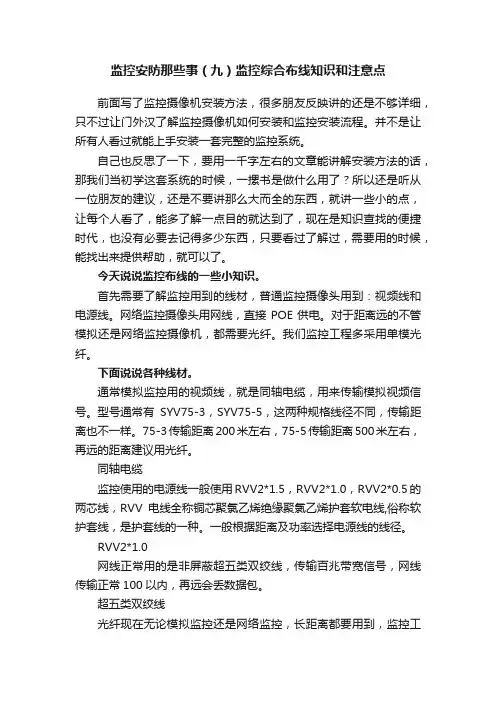

监控安防那些事（九）监控综合布线知识和注意点

监控安防那些事（九）监控综合布线知识和注意点前面写了监控摄像机安装方法，很多朋友反映讲的还是不够详细，只不过让门外汉了解监控摄像机如何安装和监控安装流程。

并不是让所有人看过就能上手安装一套完整的监控系统。

自己也反思了一下，要用一千字左右的文章能讲解安装方法的话，那我们当初学这套系统的时候，一摞书是做什么用了？所以还是听从一位朋友的建议，还是不要讲那么大而全的东西，就讲一些小的点，让每个人看了，能多了解一点目的就达到了，现在是知识查找的便捷时代，也没有必要去记得多少东西，只要看过了解过，需要用的时候，能找出来提供帮助，就可以了。

今天说说监控布线的一些小知识。

首先需要了解监控用到的线材，普通监控摄像头用到：视频线和电源线。

网络监控摄像头用网线，直接POE供电。

对于距离远的不管模拟还是网络监控摄像机，都需要光纤。

我们监控工程多采用单模光纤。

下面说说各种线材。

通常模拟监控用的视频线，就是同轴电缆，用来传输模拟视频信号。

型号通常有SYV75-3，SYV75-5，这两种规格线径不同，传输距离也不一样。

75-3传输距离200米左右，75-5传输距离500米左右，再远的距离建议用光纤。

同轴电缆监控使用的电源线一般使用RVV2*1.5，RVV2*1.0，RVV2*0.5的两芯线，RVV电线全称铜芯聚氯乙烯绝缘聚氯乙烯护套软电线,俗称软护套线，是护套线的一种。

一般根据距离及功率选择电源线的线径。

RVV2*1.0网线正常用的是非屏蔽超五类双绞线，传输百兆带宽信号，网线传输正常100以内，再远会丢数据包。

超五类双绞线光纤现在无论模拟监控还是网络监控，长距离都要用到，监控工程一般采用的单模光纤，传输距离可以几十公里，传输信号稳定。

布线的时候不能拐死弯，就是说拐弯半径一般都在20cm以上才可以，防止折断。

光纤线材敷设方法和注意点：监控室外布线可以架空、沿墙或者地埋的方式。

线槽布线监控室内布线一般使用线槽或者桥架，普通的监控工程室内都是使用的线槽，大型监控室内就需要用到桥架。

监控布线标准

某公司监控布线要求
一、布线要求
1放线时应尽量避免视频线有接头。

除非用接头不可的，其接头必须采用焊接[接头不能受力]。

导线连接和分支处不应受机械力的作用。

2视频线在建筑物内安装要保持水平或垂直。

应加套管保护（塑料或铁水管，按室内配线的技术要求选配），天花板走线可用金属软管，但需固定稳妥美观
3视频线不能与220V电力线平行走线，不要走得太近，绝不能穿在同一管内。

如因环境所限，要平行走线，则要远离50CM以上。

4线穿管时，所穿视频线电源线的总面积，不超过选定管子内孔截面积的70%的限度。

线管横平竖直、整齐美观。

5线管的固定、线管在转弯处或直线距离每超过1.5米应加固定夹子。

6布线时线长要比实际距离至少留长5米以备后用，应尽量避免裸线
7室外布线时应套铁管，铁管外壳要安全接地。

二BNC头连接
BNC头接法分为三种1螺母压紧型2焊接连接型3压接连接型如下图：
其中1。

3两种系视频线连接中已不多用，以2焊接为主。

2BNC头焊完后其屏蔽网不能裸露。

监控安装布线实施方案

监控安装布线实施方案一、前期准备。

在进行监控安装布线实施之前，首先需要进行充分的前期准备工作。

这包括对监控区域的实地勘察和测量，了解监控摄像头的安装位置和数量，确定监控设备的型号和规格，以及准备必要的工具和材料。

二、布线规划。

在进行监控安装布线时，需要进行合理的布线规划。

首先要确定监控设备的位置和布线路径，避免出现布线混乱、交叉和过长的情况。

同时，要考虑到布线的美观性和安全性，避免布线暴露在外面，造成安全隐患。

三、布线材料准备。

在进行监控安装布线实施之前，需要准备好所需的布线材料。

这包括电缆、接头、管道、线槽等。

在选择布线材料时，要根据监控设备的需求和布线环境的特点来进行选择，确保布线材料的质量和可靠性。

四、实施步骤。

1. 确定布线路径，根据前期的布线规划，确定监控设备的位置和布线路径，标明布线的起点和终点。

2. 进行布线，根据布线规划，进行布线工作。

在进行布线时，要注意布线的整齐、美观和安全，避免出现杂乱和混乱的情况。

3. 连接监控设备，在布线完成后，需要对监控设备进行连接。

这包括连接电缆、接头和监控设备，确保连接的牢固和可靠。

4. 调试监控设备，在连接完成后，需要对监控设备进行调试。

这包括检查监控设备的工作状态、画面清晰度和监控范围，确保监控设备的正常运行。

五、验收和整改。

在监控安装布线实施完成后，需要进行验收和整改工作。

这包括对监控设备的布线和连接进行检查，确保监控设备的安装和布线符合要求。

如果发现问题，需要及时进行整改，确保监控设备的正常使用。

六、总结和改进。

在监控安装布线实施完成后，需要进行总结和改进工作。

这包括对监控安装布线的过程进行总结，发现问题和不足之处，并进行改进，提高监控安装布线的效率和质量。

七、安全注意事项。

在进行监控安装布线实施过程中，需要注意安全事项。

这包括使用安全工具和材料，避免在高空作业时发生意外，确保施工人员的安全。

八、环境保护。

在进行监控安装布线实施过程中，需要注意环境保护。

监控摄像头安装的注意事项

监控摄像头安装的注意事项监控摄像头安装的注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。

2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。

另外，要注意“同轴电缆”的质量。

3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。

4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。

B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。

机柜架的背面、侧面，离墙距离，考虑到便于维修。

2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。

3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。

4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。

5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。

检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。

C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。

2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。

3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。

4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。

5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。

6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。

摄像头安装需要准备什么螺丝刀：螺丝刀用来固定摄像机底座，家用监控摄像头都是用自攻丝将底座与墙体或天花板固定在一起，因此安装之前需要准备一把十字花螺丝刀，螺丝刀不能太小，否则很难将螺丝拧紧。

监控摄像头安装布线技巧!

监控摄像头安装布线技巧！1.在目标范围的前提下，其安装高度：室内摄像头的安装高度以2.5～4m 为宜，室外以3.5～10m为宜；电梯轿箱内安装在其顶部，与电梯操纵器成对角处，且摄像头的光轴与电梯的两壁及天花板成45度角合适。

2.在线缆布设到位后，将监控摄像头全部接通电源、看看有无图像，有问题解决，然后在安装固定监控摄像头。

3.如果环境有强电，要注意摄像头安装应与地绝缘隔离，才能避免干扰。

4.如果监控摄像头不是红外一体的，则在挪动、安装监控摄像头过程中，尽量不要打开镜头。

5.如有必要，室外安装监控时要采取防雷措施。

6.摄像头安装时，一定要在比较牢固的墙面或地方。

安装后才能做到防止监控画面抖动。

7.调试红外灯要夜间进行才行。

在夜间通过显示器调整红外灯照明位置。

8.从监控摄像头引出线缆应留有1m左右余量、才能不影响监控摄像头的转动。

9.红外一体摄像头，尽量避免直射光源，因为红外灯电源控制是根据安装在红外灯板上的光敏电阻来控制红外灯的工作电源开启与否的。

10.红外摄像机视场内应尽量避免有全黑物体、空旷处、水等吸收红外光线的物体，CCD摄像机配套的红外灯是靠发射红外光在物体上反射到CCD摄像机镜头上成图像的，假如红外光被吸收或减弱，将会削弱红外灯的有效照射效果。

11.必需保障红外灯的工作指标，如红外线灯的供电电源功率必需高于红外灯本身的工作功率等。

一般的供电电源要达到2A，才能保证夜间红外灯的正常工作。

12.安装过程中要留意不要用手摸镜头，CCD靶面，避免弄脏镜头。

13.选用好的BNC头，这个非常关键。

必免维修时麻烦。

二、线路部分的安装：1.视频线：SYV75-3的视频线一般传输200米以内，75-5的传输400米以内，75-7的可传输800米；另外需要关注的是CCTV同轴电缆的质量，RG59U，RG6和RG11均要求是100%铜芯，及95%的铜质编织屏蔽层。

线路环接的最大电阻不能超过15欧姆。

间隔超过500米时就要考虑采用光缆传输。

监控布线方案

监控布线方案监控布线方案1. 引言随着科技的发展，监控系统在我们日常生活中扮演着越来越重要的角色。

无论是家庭、商业还是公共场所，监控系统的安装和布线都是至关重要的环节。

本文将针对监控布线方案进行详细讨论，包括布线的原则、常用布线方案以及一些注意事项。

2. 布线原则在进行监控系统布线时，有几个原则需要遵循：- **距离原则**: 为了保持监控设备的稳定性和图像质量，应尽量避免长距离的信号传输。

通常情况下，摄像机与监控中心之间的距离不宜超过100米。

- **信号干扰原则**: 为了减少信号干扰，布线时应避免与其他电源线或高频设备走同一线槽或管道。

尽量采用屏蔽线材以防止干扰对图像质量的影响。

- **可持续性原则**: 布线时应考虑到未来可能的扩展和升级需求，应留有足够的余地和通道。

若布线过于拥挤，将给后续的系统维护和升级带来困难。

3. 常用布线方案3.1 单线制布线单线制布线是一种简单且常用的布线方式。

每个摄像机都通过单独的线缆连接到监控中心。

这种布线方式适用于相对较小的区域，且监控摄像头数量较少的场景。

单线制布线的优点包括：- 安装简单：只需要一根线缆连接摄像机和监控中心。

- 易于维护：每个摄像机之间相互独立，故障排查和维护比较方便。

然而，单线制布线也存在一些局限性：- 布线成本高：摄像机数量增多时，需要大量布线，造成成本增加。

- 线缆过长：线缆过长会导致信号衰减，影响图像质量。

3.2 集中式布线集中式布线是一种适用于大型区域的布线方式。

所有的摄像机都通过中心设备连接到监控中心。

这种布线方式适用于需要监控大面积区域且摄像机数量较多的场景。

集中式布线的优点包括：- 布线成本低：相比于单线制布线，集中式布线只需要一条主干线，减少了线缆的使用量和成本。

- 稳定性较强：使用主干线的方式，避免了信号衰减。

然而，集中式布线也存在一些缺点：- 信号干扰：由于所有的摄像机都连接到同一根主干线，信号干扰可能会导致图像质量下降。

监控线布线注意事项

监控线布线注意事项
现在很多地方都会用到监控录像，而监控线缆是连接监控器的重要介质，那么这些线缆应该如何布线。

1、监控线缆不仅在规格、路由和位置上要符合设计规定，而且线缆还要排列美观不乱，外皮也不能有损伤。

2、为了确保信号的有效传输，必须把接点和焊点都设置可靠，并且要尽量采用整段的线材，不要有转接的现象。

如果线缆的长度短于实际需要长度，那么使用多段线缆的时候，一定要保证线缆牢固可靠。

3、实际使用的线缆编号应该和图纸上的线缆保持一致，不可随意更换，方便利用编号从图纸上查出线缆的名称、规格和始终点。

4、在布线的时候，避免复杂布线，，应多利用格局的地沟，桥架和管道，来简化布线，最好是隐蔽布线，但是如果一定要布明线，那么要注意布局的美观，多给原有的空间流出位置，以便于增添其他设施。

5、由于电源线易产生电磁干扰，所以信号线应该避免和电源线布在一起，需要分开布放。

6、布放监控线缆的地方，特别是室外的架空线，一定要采取防雷措施。

…………………………………………
关注【综合网络安防布线第一号：线缆博士】1.安防布线案例2.综合布线分析3.网线线缆参数与导体讲解4.百万高清线材咨询yzxcw020
↑↑↑↑↑↑复制此号码，粘贴到微信搜索里即可关注。

家庭监控设备使用规范

家庭监控设备使用规范在今天这个快节奏的社会中,家庭安全已经成为了许多人关注的热点话题。

随着技术的不断进步,家庭监控设备越来越普及,为我们的生活带来了极大的便利。

然而,使用这些设备时也需要注意一些规范和注意事项,以确保家人的隐私和权益得到充分的保护。

明确监控目的在使用家庭监控设备之前,我们首先要明确监控的目的。

是为了保护家人的安全,还是仅仅出于好奇想了解家人的日常生活?无论出于何种目的,都要尊重每个家人的隐私权和自主权,不能滥用监控手段。

如果仅是出于好奇,那么最好还是选择通过与家人沟通的方式来了解他们的生活状况。

合理布置摄像头在布置监控摄像头时,要充分考虑家人的隐私和生活习惯。

不要将摄像头过多地布置在卧室、浴室等私密场所,以免造成不必要的困扰和不适。

也要注意摄像头的摆放角度,尽量避免拍摄到不应该被监控的区域。

规范使用数据家庭监控设备收集到的数据属于个人隐私信息,使用时要格外小心。

不能擅自将这些数据泄露给他人,更不能用于非法或不当的目的。

也要定期备份和保管好这些数据,防止意外丢失或被黑客盗取。

适当保护隐私在使用家庭监控设备时,我们要时刻注意保护每个家人的隐私。

如果某个家人不想被监控,那就要尊重他们的意愿,不能强行进行监控。

对于未成年人来说,监控的范围和方式也需要格外谨慎,以免给他们的成长和发展带来不利影响。

定期维护保养家庭监控设备的使用寿命并不是永久的,需要定期进行维护和保养。

比如更新软件版本、清理设备积尘、检查设备运行状态等,以确保设备能够长期稳定地运行,为家人的安全提供可靠的保障。

家庭监控设备的使用需要遵循一定的规范和注意事项。

我们要明确监控目的、合理布置摄像头、规范使用数据、适当保护隐私,同时也要定期维护保养设备。

只有这样,才能最大限度地发挥家庭监控设备的功能,为家人的安全和生活质量提供有力的支撑。

室内监控摄像头安装规范

室内监控摄像头安装规范
监控摄像头安装室内，配线不仅要求安全可靠，而且要使线路布置合理、整齐、安装牢固。

安装规范如下：
1、摄像头用导线，其额定电压应大于线路的工作电压;导线的绝缘应符合线路的安装方式和敷设的环境条件。

导线的横截面积应能满足供电和机械强度的要求。

2、摄像头配线时应尽量避免导线有接头。

除非用接头不可的，摄像头其接头必须采用压线或焊接，导线连接和分支处不应受机械力的作用。

空在管内的导线，在任何情况下都不能有接头，必要时尽可能将接头放在接线盒探头接线柱上。

3、摄像头配线在建筑物内安装要保持水平或垂直。

配线应加套管保护(塑料或铁水管，按室内配管的技术要求选配)，天花板走线可用金属软管，但需固定稳妥美观。

4、摄像头报警控制箱的交流电源应单独走线，摄像头不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装标准。

5、摄像头报警控制箱到天花板的走线要求加套管理入墙内或用铁水管加以保护，以提高防盗系统的防破坏性能。

6、摄像头线管配线有明配和暗配两种。

摄像头明配管要求横平竖直、整齐美观。

暗配管要求管路短，畅通、弯头少。

7、摄像头信号线不能与大功率电力线平行，更不能穿在同一管内。

如因环境所限，要平行走线，则要远离50cm以上。

安防监控工程中综合布线需要注意的细节有哪些

安防监控工程中综合布线需要注意的细节有哪些安防监控工程中，通常我们先要选好摄像机的位置，然后就要开始布线，我们布线要留意哪些细节呢？下面我简单谈下我的见解.1：拆和电源线盘等从内圈拆，就是从内环最里面那个空心的圆圈拆开就可以，这样的好处就是，线盘不会那么散乱，抽出来以后，只要把线理顺一般都不会出现穿插，打结等现象。

2：布线的从摄像头那边开始布线，根据走线的位置（不影响客户的正常工作和美观的基础上）走到与pc机或者硬碟录影机相接位置，长度要余留3米左右。

3：留意线不要和电源线不要相交或者走在一起，这样有助于讯号的稳定另外就是电源线都是220v的，假如漏电连线到的线路时，轻则烧燬装置，重则发生重大事故。

4：走线美观大方，不歪斜，走线顺序要全都，有必要标注分割槽的，走线前先标注一下分割槽，进入机房线路后，线路比较多的，需要再标注一次各个分割槽标籤。

使用者企业所用的机房使用了大量的网路布线产品，每一个结构都是维持整个机房正常执行的重要局部，因此在选择布线系统方案时要慎重选择。

例如，银行网路系统是其运营的生命线，假如停机几分钟，将会给其业务造成很大的损失。

在企业经济允许的情况下，可以全部採用光缆布线方案。

但客观环境是现实的，预算是有限的。

所以，在选择布线系统时，不过行业人士也曾一再强调，在做决策时千万不要仅着眼于初期本钱，这一点对布线系统选择至关重要。

应经过实际情况的分析，选择出最适合自己需求的解决方案，同时本钱又在预算範围之内。

面对布线工程错综複杂的线缆，应拥有一套便于治理的方案，各类线缆应有统一标识，便利配线、跳线。

因此在选择系统方案时，遵循易治理原则是不行忽视的一项。

总之，随着布线行业的发展，各种方案的推出都有其中的最科学性或最新技术，那么在面对布线系统方案选择时，应多方面加以考虑，根据使用者企业实际情况与日后发展需求，选择最具实用性、经济性的布线系统解决方案，为使用者企业之后发展需求做后备。

安防监控系统布线要求

安防监控系统布线要求安防监控布线有着严格的要求与规范，按照布线要求来，如此，才能在布线时做到没有大疏漏。

1、缆线应有统编号，缆线头部的标签应做到正确齐全、字迹清晰、不易擦除。

编号应与图纸保持一致，按编号应能查出缆线的名称、规格和始终点。

2、安防监控系统所采用的线料均应使用阻燃材料；应根据现场环境条件选用绝缘。

PI-il、抗干扰-IIIii、抗腐蚀性能等均符合要求的缆线；对于易受电磁T‘扰的信号线应采用屏蔽线，安装时要注意屏蔽层的正确接地。

3、信号线和电源线应分离布放；信号线应尽量远离易产生电磁干扰的没备或缆线。

4、接点、焊点可靠，接插件牢固，确保信号的有效传输。

尽量采用整段的线材，避免转接；若实际需要长度比缆线总长度长，则应保正多段缆线间接续牢固可靠。

5、布设于地沟、桥架的缆线必须绑扎，绑扎后的电缆应相互紧密靠拢．外观平直整齐，线扣间距均匀、松紧适应，尽量与原走线的风格保持一致；布设于活动地板下和顶棚L的布线应用阻燃材料的槽(管)安放，尽最顺直，少交叉。

6、缆线的规格、路由和位置应符合设计规定，缆线排列必须整齐美观，外皮勿损伤。

7、室外架空线时应在设备端采取必须的防雷措施；在加装避霄器时一定要确保接地良好。

8、布线应充分利用局方的地沟、桥架和管道，从而简化布线。

不提倡布明线，若非布明线，应注意隐蔽、美观，应给原有空间留出最大位置，以利于以后安装其他设备。

墙l二走线最好选用PVC装饰线槽；地面或设备附近走线应使用合适的线槽或线管，确保安全可靠。

安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。

它能实时、形象、真实地反映被监控对象，它可以在恶劣的环境下代替人工进行长时间监视，通过录像机记录下来。

同时报警系统设备对非法入侵进行报警。

安防监控布线要形成一个独立完整的系统，从整体上的布局必不可少，线材的质量也至关重要。

秋叶原湖北总代理专注弱电线缆二十年，所代理的秋叶原品牌一直居于行业领先地位，在湖北省内具有较高的市场美誉度。

安装室内监控注意事项

安装室内监控注意事项
1. 找到适合的位置：安装室内监控摄像头时，首先要找到一个合适的位置，可以实现全方位的监控覆盖并且不易被人轻易观察到。

2. 考虑隐私：在安装摄像头时，要考虑到室内居民的隐私，避免将摄像头直接对准私人空间，如卧室、浴室等。

3. 保护设备：室内监控设备通常需要连接电源和网络，要确保设备的电源线和网络线安全放置，不易被恶意破坏。

4. 合法合规：在进行室内监控时，要遵守当地的相关法律法规，如需向相关部门申请许可则需及时提出申请。

5. 警示标识：在监控摄像头周围设置明显的警示标识，提醒人们该区域有监控录像，遵守公共秩序。

6. 定期维护：监控设备需要定期维护，如清洁镜头、检查电源线是否安全等，以确保设备的正常运行和录像质量。

安防监控系统布线规划

安防监控系统布线规划随着社会的进步和科技的发展，安防监控系统在各类场所中扮演着越来越重要的角色。

它不仅能提供有效的监控和保护措施，还能帮助人们更好地管理和应对各种安全隐患。

在实施安防监控系统之前，必须进行仔细的布线规划，以确保系统正常运行并最大程度地发挥其功能和效益。

一、布线前的准备工作在进行安防监控系统布线规划之前，需要首先进行准备工作。

主要包括以下几个方面：1. 研究场所需求：了解场所的特点和需求，确定系统的设计要求和功能需求。

2. 查看场所平面图：获取场所的平面布局图，包括建筑物内外的布局、道路和围墙等。

3. 定位摄像头位置：根据场所需求和监控范围，定位摄像头的位置，并确保覆盖面积合理。

4. 确定监控中心位置：根据场所特点和摄像头位置，确定监控中心的位置，以便实时监测和管理。

二、布线规划步骤1. 电力布线规划电力布线是安防监控系统的基础，对于保障设备正常运行至关重要。

在进行电力布线规划时，需要注意以下几点：- 根据监控设备的功耗和数量，确定电源箱的容量和位置。

- 尽量避免监控设备与强电设备的电源混用，以免造成电源干扰或故障。

- 使用合适数量的插座进行布线，确保设备供电充足。

- 每根电缆的长度不宜超过规定的最大距离，以确保信号传输质量。

2. 网络布线规划网络布线是现代安防监控系统中不可或缺的一部分，它能保障监控设备之间的数据传输和联网功能。

在进行网络布线规划时，需要考虑以下几个方面：- 根据监控系统的规模和需求确定网络交换机的数量和位置。

- 使用合适的网线种类，如Cat5e或Cat6，以满足数据传输速率和质量要求。

- 合理划分网络区域，并设计合理的布线路径，避免网络拥堵和信号干扰。

- 针对不同的监控设备，为其配置合适的网络地址和子网掩码。

3. 视频传输布线规划视频传输布线是安防监控系统的核心内容，它决定了监控画面的稳定性和清晰度。

在进行视频传输布线规划时，需要注意以下几方面：- 根据监控设备的数量和位置，确定视频传输线缆的类型，如同轴电缆或网络线缆。

监控线路敷设注意事项

监控线路敷设注意事项
1、敷设监控所有线路、线管及配件必须使用质量优质产品。

2、监控电源导线应使用不少于500V耐压绝缘护套线，且导线的截面积应能满足供电和机械强度的要求。

3、监控线路及电源线应当按照敷设场所的环境情况，合理使用相应材质的保护套管，且管路连接、弯曲部位必须使用管件连接。

4、线管的固定、线管在转弯处或直线距离每超过1米应加以固定，确保线路安装牢固。

5、顶棚内管线必须按规范敷设，横平竖直不走捷径，不允许出现拦腰、挂脖、拖地等影响行走及后续施工的情况。

6、监控电源线严禁靠近易燃易爆场所或物品敷设
7、电源布线时应尽量避免导线接头。

如接头不可避免，应在其接头处安装接线盒，并采用压线或焊接方式接线。

确保导线连接和分支处不应受机械力的作用。

8、信号线与电源线不能穿在同一管内，要有区分。

为便于管子穿线和维修，在管路长度超过下列数值时，中间应加装接线盒。

（1）管子长度每超过40米、无弯曲时；
（2）长度每超过25米、有一弯时；
（3）长度每超过15米、有两个弯时；
（4）长度每超过10米、有三个弯时；
9、所有线路不得拖地敷设，线路架空要使用钢绞线敷设，并将线路固定牢固，线路不允许受力。

10、监控变压器不得直接放在天棚上，要求在天棚下做箱进行安装固定。

11、监控线路及电源线在天棚内布线和穿过天棚EPS板处必须套PVC 管防护，以防线路受损。

12、各类线路敷设时严禁缠绕在避雷网、带上，并应与热源、屋顶避雷带等保持足够的安全距离。

安全监控摄像头布局规范解析

安全监控摄像头布局规范解析近年来，随着科技的快速发展，安全监控摄像头在我们的生活中越来越常见。

无论是在公共场所、商业区域还是住宅小区，安全监控摄像头的布局规范非常重要。

本文将对安全监控摄像头布局规范进行解析，以帮助读者更好地了解和应用。

一、安全监控摄像头布局原则安全监控摄像头布局的首要原则是“全面覆盖、无盲区”。

也就是说，布局应该使得监控摄像头能够覆盖到需要监控的区域，同时不留下任何盲区，确保监控的全面性。

在实际布局中，可以采取多个监控摄像头的组合，配合角度调整和安装高度等手段，以达到最佳的覆盖效果。

二、监控摄像头的位置选择1. 公共区域：在公共区域的摄像头布局中，一般应考虑到人流密集的地点，如入口、走廊、大厅等。

选择摄像头的位置时，要尽量使其安装在高处，以便能够获得更广阔的视野范围。

同时，要避免与光线直射线相对冲，以免影响图像质量。

2. 商业区域：在商业区域的布局中，可以根据实际需要选择摄像头的位置。

例如，对于商店来说，摄像头可以安装在收银台、货架附近等位置，以便监控商品的安全。

此外，对于停车场、仓库等区域，也需要合理选择摄像头的位置，以确保监控到关键区域。

3. 住宅区域：在住宅区域的布局中，摄像头的安装位置一般考虑到室外入口、楼道以及停车位等。

为了保护隐私，避免影响居民的生活，摄像头应该尽量安装在离住户窗户等私密区域较远的位置，并且摄像头的角度应该合理选择，避免监控到邻居的住宅。

三、摄像头的布局密度在确定摄像头的具体位置后，需要进一步考虑摄像头的布局密度。

这取决于监控需求和监控目标的重要程度。

对于高风险区域，如金融机构、重要设施等，摄像头的布局密度应较高。

而对于一般公共区域，摄像头的布局密度可以适度降低。

四、监控摄像头的遮挡问题在安全监控摄像头的布局中，遮挡问题是需要注意的。

遮挡可能导致盲区的出现，影响监控效果。

因此，在选择摄像头位置时，要确保没有墙体、树木等物体遮挡视野。

同时，还要注意室内摄像头的安装，避免摆放物品挡住视野。

弱电监控系统布线注意事项

弱电监控系统布线注意事项1、电缆标志内容：在电缆的护套上约以1M的间隔标明生产厂厂名或代号及电缆型号规格，制造年份，电缆长度。

2、塑料线槽及其附件型号规格应符合设计要求，并选用相应的定型产品。

其敷设场所的环境温度不得低于-15摄氏度，其阻燃性能氧指数不应低于27%。

线槽内外应光滑无棱刺，不应有有扭曲、翘边等变形现象，并有产品合格证。

3、缆线布放时应有冗余。

在机柜处，双绞线缆预留长度，一般为3~6m；终端处为0.3~0.6m；光缆在设备端预留长度一般为5~10m；有特殊要求的应按设计要求预留长度。

4、设备间铺设活动地板时，板块铺设严密坚固，每平方米水平允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。

5、每对对绞线应尽量保持扭绞状态，非扭绞长度不应大于13mm。

6、剥除护套均不得刮伤绝缘层，应使用专用工具剥除。

7、缆线中间不得产生接头现象。

8、双绞线最长线距为100米，超过100 米的可用双绞线中继器连结加长，每段线路中中继器的数据不能多于三个。

9、光纤传输距离：传输速率1Gb/s，850nm，、普通50μm多模光纤传输距离550m，普通62.5μm多模光纤传输距离275m，新型50μm多模光纤传输距离1100m。

10、缆线的弯曲半径应符合下列规定：a 非屏蔽4对双绞线缆的弯曲半径应至少为电缆外径的4倍在施工过程中应至少为8倍。

b 屏蔽双绞线缆的弯曲半径应至少为电缆外径的6~10倍。

c 主干双绞线缆的弯曲半径应至少为电缆外径的10倍。

d 光缆的弯曲半径应至少为光缆外径的1.5倍，在施工过程中应至少为20倍。

11、对绞线在信息插座（RJ45）相连时，必须按色标和线对顺序进行卡接。

插座类型，色标和编号应符T568A、T568B的规定。

12、在制作水晶头时，电缆的外保护层需要压在接头中而不能在接头外。

因为当电缆受到外界的拉力时受力的是整个电缆，否则受力的是电缆和接头连接的金属部分。

家庭监控设备使用时要注意的各种情况

一、家庭监控设备选择要注意的小问题：1.必须要小巧家庭监控摄像头在设计上要紧凑，不要因为摄像头的大小而容易引起注意，不应当防碍家庭人员的生活。

2.要容易固定家庭监控摄像头需要比较容易的去安装和固定，摄像头配件要齐全，不需要再去买一些额外的配件去帮助固定。

3.最好是无线型的家庭监控摄像头最好是无线型的，不需要再到处布线。

无线型的监控摄像头可以随意摆放位置，没有布线的烦恼。

唯一的要求是你需要有一个无线路由器，并且放置监控摄像头的位置处于无线路由器的覆盖范围之内。

二、监控设备的放干扰措施：1、防雷、防干扰：只要从事过监控系统的维护工作的人都知道，雷雨天气一来，设备遭雷击是常事，给监控设备正常的运行造成很大的安全隐患，因此，监控设备在维护过程中必须对防雷问题高度重视。

防雷的措施主要是要做好设备接地的防雷地网，应按等电位体方案做好独立的地阻小于1欧的综合接地网，杜绝弱电系统的防雷接地与电力防雷接地网混在一起的做法，以防止电力接地网杂波对设备产生干扰。

防干扰则主要做到布线时应坚持强弱电分开原则，把电力线缆跟通讯线缆和视频线缆分开，严格按通信和电力行业的布线规范施工。

2、防潮、防尘、防腐：对于监控系统的各种设备来说，由于设备直接置于有灰尘的环境中，对设备的运行会产生直接的影响，需要重点做好防潮、防尘、防腐的维护工作。

如监控摄像机长期悬挂于棚端，摄像机防护罩及防尘玻璃上会很快被蒙上一层灰尘、碳灰等的混合物，又脏又黑，还具有腐蚀性，严重影响监控图像效果，也给设备带来损坏，因此必须做好摄像机的防尘、防腐维护工作。

在某些湿气较重的地方，则必须在维护过程中就安装位置、设备的防护进行调整以提高设备本身的防潮能力，同时对高湿度地带要经常采取除湿措施来解决防潮问题。

三、监控视频有横纹原因及处理办法大致有如下几种原因：⑴视频传输线的质量不好，特别是屏蔽性能差（屏蔽网不是质量很好的铜线网，或屏蔽网过稀而起不到屏蔽作用）。

与此同时，这类视频线的线电阻过大，因而造成信号产生较大衰减也是加重故障的原因。
