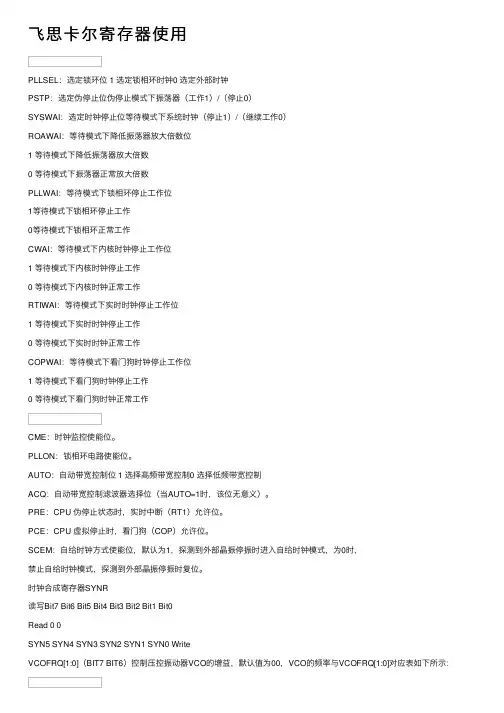

飞思卡尔寄存器使⽤PLLSEL:选定锁环位 1 选定锁相环时钟0 选定外部时钟PSTP:选定伪停⽌位伪停⽌模式下振荡器(⼯作1)/(停⽌0)SYSWAI:选定时钟停⽌位等待模式下系统时钟(停⽌1)/(继续⼯作0)ROAWAI:等待模式下降低振荡器放⼤倍数位1 等待模式下降低振荡器放⼤倍数0 等待模式下振荡器正常放⼤倍数PLLWAI:等待模式下锁相环停⽌⼯作位1等待模式下锁相环停⽌⼯作0等待模式下锁相环正常⼯作CWAI:等待模式下内核时钟停⽌⼯作位1 等待模式下内核时钟停⽌⼯作0 等待模式下内核时钟正常⼯作RTIWAI:等待模式下实时时钟停⽌⼯作位1 等待模式下实时时钟停⽌⼯作0 等待模式下实时时钟正常⼯作COPWAI:等待模式下看门狗时钟停⽌⼯作位1 等待模式下看门狗时钟停⽌⼯作0 等待模式下看门狗时钟正常⼯作CME:时钟监控使能位。

PLLON:锁相环电路使能位。

AUTO:⾃动带宽控制位 1 选择⾼频带宽控制0 选择低频带宽控制ACQ:⾃动带宽控制滤波器选择位(当AUTO=1时,该位⽆意义)。

PRE:CPU 伪停⽌状态时,实时中断(RT1)允许位。

PCE:CPU 虚拟停⽌时,看门狗(COP)允许位。

SCEM:⾃给时钟⽅式使能位,默认为1,探测到外部晶振停振时进⼊⾃给时钟模式,为0时,禁⽌⾃给时钟模式,探测到外部晶振停振时复位。

时钟合成寄存器SYNR读写Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0Read 0 0SYN5 SYN4 SYN3 SYN2 SYN1 SYN0 WriteVCOFRQ[1:0](BIT7 BIT6)控制压控振动器VCO的增益,默认值为00,VCO的频率与VCOFRQ[1:0]对应表如下所⽰:读写Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Read/Write REFFRQ1 REFFRQ0 REFDV5 REFDV4 REFDV3 REFDV2 REFDV1 REFDV0 REFFRQ[1:0]默认值为00,表⽰参考时钟频率在1~2MHZ之间,要求的参考时钟频率与REFFRQ[1:0]的设置值如下表如⽰:读写Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0ReadRTIF PORF 0LOCKIFLOCK TRACKSCMIFSCMWriteRTIF:实时中断(RTI)标志位 1 发⽣实时中断0 未发⽣实时中断PROF:上电复位标志位 1 发⽣上电复位0 未发⽣上电复位LOCKIF:锁相环中断标志位1 锁相环锁定位发⽣变化时,产⽣中断请求0 锁相环锁定位未发⽣变化LOCK:锁相环频率锁定标志,为1表⽰时钟频率已稳定,锁相环频率已锁定。

飞思卡尔单片机寄存器及汇编指令详解

飞思卡尔单片机寄存器及汇编指令详解

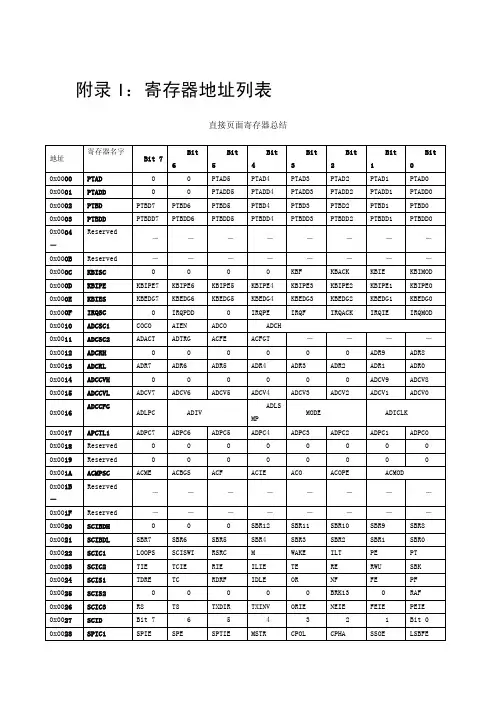

附录I:寄存器地址列表直接页面寄存器总结高页面寄存器总结非易失寄存器总结注:直接页面寄存器表地址的低字节用粗体显示,直接寻址对其访问时,仅写地址低字节即可。

第2列中寄存器名用粗体显示以区别右边的位名。

有0的单元格表示未用到的位总是读为0,有破折号的单元格表示未用或者保留,对其读不定。

附录II 指令接与寻址方式HCS08指令集概括运算符() = 括号种表示寄存器或存储器位置的内容← = 用……加载(读: “得到”)& = 布尔与| = 布尔或⊕= 布尔异或×= 乘÷ = 除: = 串联+ = 加- = 求反(二进制补码)CPU registersA =>累加器CCR =>条件代码寄存器H =>索引寄存器,高8位X => 索引寄存器,低8位PC =>程序计数器PCH =>程序计数器,高8位PCL =>程序计数器,低8位SP =>堆栈指针存储器和寻址M =>一个存储区位置或者绝对值数据,视寻址模式而定M:M + 0x0001 => 两个连续存储位置的16位值.高8位位于M的地址,低8位位于更高的连续地址.条件代码寄存器(CCR)位V => 二进制补码溢出指示,第7位H => 半进位,第4位I => 中断屏蔽,第 3位N => 求反指示器, 第2位Z => 置零指示器, 第1位C => 进/借, 第0位 (进位第 7位 )CCR工作性符号– => 位不受影响0 = > 位强制为01 = > 位强制为1= >根据运算结果设置或清除位U = > 运算后没有定义机器编码符号dd =>一个直接寻址0x0000–0x00FF的低8位(高字节假设为0x00)ee => 16位偏移量的高8位ff => 16位偏移量的低8位ii => 立即数的一个字节jj => 16位立即数值的高位字节kk => 16位立即数值的低位字节hh => 16位扩展寻址的高位字节ll => 16位扩展寻址的低位字节rr => 相对偏移量n —任何表达范围在0–7之间的一个有符号数的标号或表达式opr8i —任何一个表达8位立即值的标号或表达式opr16 —任何一个表达16位立即值的标号或表达式opr8a —任何一个表达一个8位值的标号或表达式.指令对待这个8位值为直接页面64K 字节地址空间(0x00xx)中地址的低8位.opr16a —任何一个表达16位值的标号或表达式.指令对待这个值为直接页面64K字节地址空间.oprx8 —任何一个表达8位无符号值的标号或表达式,用于索引寻址.oprx16 —任何一个16位值的标号或表达式.因为HCS08有一个16位地址总线,这可以为一个有符号或者无符号值.rel —任何指引在当前指令目标代码最后一个字节之后–128 to +127个字节之内的标号或表达式.汇编器会计算包括当前指令目标代码在内的8位有符号偏移量. 寻址方式隐含寻址(Inherent)如CLRA,只有操作码,无操作数,需要操作的数据一般为CPU寄存器,因此不需要再去找操作数了。

Freescale8位单片机入门与实践

Freescale8位单片机入门与实践

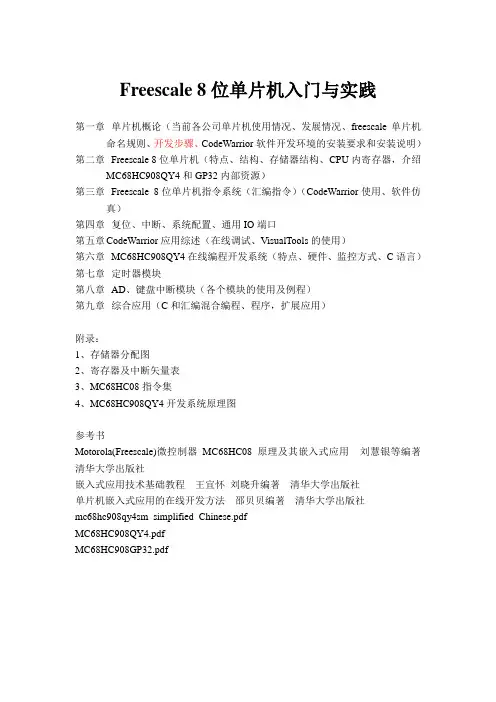

Freescale 8位单片机入门与实践第一章单片机概论(当前各公司单片机使用情况、发展情况、freescale单片机命名规则、开发步骤、CodeWarrior软件开发环境的安装要求和安装说明)第二章Freescale 8位单片机(特点、结构、存储器结构、CPU内寄存器,介绍MC68HC908QY4和GP32内部资源)第三章Freescale 8位单片机指令系统(汇编指令)(CodeWarrior使用、软件仿真)第四章复位、中断、系统配置、通用IO端口第五章CodeWarrior应用综述(在线调试、VisualTools的使用)第六章MC68HC908QY4在线编程开发系统(特点、硬件、监控方式、C语言)第七章定时器模块第八章AD、键盘中断模块(各个模块的使用及例程)第九章综合应用(C和汇编混合编程、程序,扩展应用)附录:1、存储器分配图2、寄存器及中断矢量表3、MC68HC08指令集4、MC68HC908QY4开发系统原理图参考书Motorola(Freescale)微控制器MC68HC08原理及其嵌入式应用刘慧银等编著清华大学出版社嵌入式应用技术基础教程王宜怀刘晓升编著清华大学出版社单片机嵌入式应用的在线开发方法邵贝贝编著清华大学出版社mc68hc908qy4sm_simplified_Chinese.pdfMC68HC908QY4.pdfMC68HC908GP32.pdf前言飞思卡尔(前身为摩托罗拉公司半导体产品事业部)在微电子产品领域拥有50年的悠久历史,为全球的汽车、消费、工业、网络和无线市场生产半导体产品。

飞思卡尔总部位于德克萨斯州的奥斯汀,在全球超过25个国家拥有设计、生产和销售运营部门。

飞思卡尔是众多市场领域中的领导者,是世界上最大的微控制器类集成电路供应商,随着国内市场投资的增加,其产品得到越来越多的认同,尤其是移动通信、汽车电子、工业控制等环境恶劣的场所,其应用越多,因为它的产品抗干扰性能很强。

飞思卡尔8位单片机实用教程课程设计

飞思卡尔8位单片机实用教程课程设计

飞思卡尔8位单片机实用教程课程设计一、课程设计概述本次课程设计旨在让学生深入了解飞思卡尔8位单片机的基本原理和使用方法,掌握其应用开发技能,为自主研发嵌入式系统打下基础。

在设计过程中,学生可以自由选择项目主题,包括但不限于:•智能家居控制系统•电子秤设计•数码钟表设计•电子琴•LED矩阵显示屏•红外遥控器除了项目主题选择自由,学生也需要在设计过程中独立完成软硬件开发,并能够撰写设计报告并进行实验现场讲解。

二、课程设计要求1. 硬件要求•飞思卡尔8位单片机开发板•液晶显示屏•七段数码管或LED矩阵显示屏•简易电路板•相关电子元器件:电阻、电容、LED、按键等2. 软件要求学生需要下载并安装相关软件进行开发,包括:•CodeWarrior软件•P&E Micro的USB Multilink接口3. 设计报告要求学生需要撰写完整的课程设计报告,报告内容包括:•选题背景及意义•设计思路及实现步骤•软硬件设计图及接口说明•代码编写及调试过程•实验现场演示三、课程设计流程1. 硬件连接将飞思卡尔8位单片机开发板与液晶显示屏、七段数码管或LED矩阵显示屏、简易电路板以及相应的电子元器件进行连接,并将P&E Micro的USB Multilink接口插入电脑上的USB接口。

2. 编写程序使用CodeWarrior软件编写程序,并进行调试。

需要注意的是,程序中需要包括板子上所有的设备,比如液晶显示屏、七段数码管或LED矩阵显示屏、按键等的驱动程序。

程序编写完成后,可以将程序烧录到单片机中。

3. 实验现场演示学生在课程设计报告演示时,需要准备好实验现场演示。

在演示过程中,需要详细讲解所设计的主题、实现效果以及编写程序的过程等,并针对现场观众的问题进行回答。

学生还需将实验现场演示过程录制下来,并与课程设计报告一起提交。

四、注意事项•编写程序时,需要注意代码规范,确保代码的可读性和维护性。

•在连接硬件时,需仔细核对电路板上的元器件及连接方式,避免出现电路连接错误。

飞思卡尔8位单片机—飞思卡尔8位单片机基础知识

飞思卡尔8位单片机—飞思卡尔8位单片机基础知识

2.2、单片机的命名规则及选择
2.2.1、单片机选型需要关心的事项
供电电压、速度及功耗 管脚数量、并口与串口、功能复用、外扩能力 存储器资源:ROM、RAM、是否分页 外设接口 定时器数量、PWM、捕捉、比较 SPI、IIC、UART、CAN、USB、YITAI 中断源 模拟量处理 特殊接口:VGA、LCD、MOTOR 封装
选型要学会查找资源差异表
Freescale的08系列单片机型号有一百多种。在 这些不同型号的单片机中,资源各不相同,即使 是同一种型号的单片机,也有多种封装形式,其 I/O引脚数目也不相同。如MC68HC908JB8就有 20脚的DIP、28脚的SOIC、44脚的QFP和20脚 的SOIC四种封装形式。
7〉 管脚的复用
注意: 0、管脚功能复用时的优先 级见右表,高优先级接管管 脚时,对低优先级模块会产 生杂乱信号,因此切换前应 先停止不使用的功能。 1、PTA5作为只能输入管脚 而言,输入电压不能超过 VDD。 2、IIC使用的端口可以通过 设置SOPT2 寄存器中的 IICPS位重新定位到PTB6和 PTB7,复位时缺省使用 PTA2 and PTA3。 3、如果ACMP和ADC被同 时使能,管脚PTA0和PTA1 可同时使用。
第二章 飞思卡尔8位单片机基础知识
2.1、飞思卡尔8位单片机系列简介 2.2、飞思卡尔单片机命名规则与单片机选型 2.3、 MC9S08QG8硬件结构
8bit 单片机的Core type
HC08系列、HCS08系列、RS08系列。 HC08是1999年开始推出的产品,种类多,针对不同场合 的应用都可以选到合适的型号。 HCS08是2004年左右推出的8位MCU,资源丰富,功耗 低,性价比高,是08系列单片机的发展趋势。HC08与 HCS08的最大区别是调试方法不同与最高频率的变化 。 RS08是HCS08架构的简化版本,2006年推出,其内核体 积比传统的内核小30%,带有精简指令集,满足用户对 体积更小、更加经济高效的解决方案的需求。RAM及 Flash空间大小差异、封装形式不同、温度范围不同、 频率不同、I/O资源差异等形成了不同型号,为嵌入式 应用产品的开发提供了丰富的选型。

飞思卡尔8位单片机—飞思卡尔8位单片机基础知识

飞思卡尔8位单片机—飞思卡尔8位单片机基础知识

7〉 管脚的复用
注意: 0、管脚功能复用时的优先 级见右表,高优先级接管管 脚时,对低优先级模块会产 生杂乱信号,因此切换前应 先停止不使用的功能。 1、PTA5作为只能输入管脚 而言,输入电压不能超过 VDD。 2、IIC使用的端口可以通过 设置SOPT2 寄存器中的 IICPS位重新定位到PTB6和 PTB7,复位时缺省使用 PTA2 and PTA3。 3、如果ACMP和ADC被同 时使能,管脚PTA0和PTA1 可同时使用。
管脚及其功能
6〉 管脚控制寄存器
位于高页面的管脚控制寄存器,可以独立设置每个管 脚的输出驱动强度、输出信号变化速度、输入脚的内部 上拉允许等。内部上拉的设置有些时候自动失效,比如 管脚设为输出、管脚被外设使用、管脚作为模拟电路使 用等。如果管脚被用于键盘中断KBI模块,,并设置上升 沿触发,则允许上拉时实际是配置了下拉电阻。 对输出管脚设置了输出变化速度控制后,可以减少 EMC辐射,变化速度控制对输入脚无效。 输出管脚的输出驱动强度控制,可以选择更大的驱 动电流,虽然每个输出管脚都可以设置成大电流驱动, 但总电流不能超出芯片的工作范围。同时大驱动电流对 EMC辐射也会有一定影响。
• EPROM
EPROM(Erasable Programmable ROM,可擦除可编 程ROM)芯片可重复擦除和写入,。EPROM芯片在其正 面的陶瓷封装上,开有一个玻璃窗口,透过该窗口,可以 看到其内部的集成电路, 紫外线透过该孔照射内部芯片 就可以擦除其内的数据,完成芯片擦除的操作要用到 EPROM擦除器。EPROM内资料的写入要用专用的编程 器,并且往芯片中写 内容时必须要加一定的编程电压( VPP=12—24V,随不同的芯片型号而定)。EPROM的型 号是以27开头的,如27C020(8*256K)是一片 2M Bits容 量的EPROM芯片。EPROM芯片在写入资料后,还要以 不透光的贴纸或胶布把窗口封住,以免受到周围的紫外线 照射而使资料受损

(整理)飞思卡尔8位单片机MC9S08JM60开发板实践教程

(整理)飞思卡尔8位单片机MC9S08JM60开发板实践教程

第一章搭建实验环境系统时钟设置#include "App\Include\App.h"#ifndef _MCG_C#define _MCG_C//oscillator 12MHZ 倍频为24MHZ()先8分频后16倍频void S_MCGInit(void){/* the MCG is default set to FEI mode, it should be change to FBE mode*//************************************************************************** ***********MCGC2[7:6] BDIV总线频率分频因子–选择由MCGC1寄存器中CLKS位决定的时钟源的分频。

这控制总线频率。

00 编码0 –时钟1分频01 编码1 –时钟2分频(复位后默认)10 编码2 –时钟4分频11 编码3 –时钟8分频[5] RANGE频率范围选择–选择外部振荡器或者外部时钟源的频率范围。

1 选择1MHz到16MHz外部振荡器的频率范围。

(1MHz到40MHz的外部时钟电源)的高频率范围0 选择32kHz到100kHz外部振荡器的频率范围。

(32kHz到1MHz的外部时钟电源)的低频率范围[4] HGO高增益振荡器选择–控制外部振荡器操作模式。

1 配置外部振荡器为高增益运行0 配置外部振荡器为低功耗运行[3] LP低功耗选择–控制在忽略模式中FLL(或者PLL)是否为无效1 FLL(或PLL)在忽略模式(低功耗)中为无效的。

0 FLL(或PLL)在忽略模式中为无效的。

[2] EREFS外部参考时钟选择–为外部参考选择时钟源1 选择振荡器0 选择外部时钟源[1] ERCLKEN外部参考时钟使能–使能外部参考时钟作为MCGERCLK1 MCGERCLK激活0 MCGERCLK 无效[0] EREFSTEN外部参考时钟停止使能MCGC2 0b0011 0110 激发外部时钟(晶振)(没有使能)*************************************************************************** ***********/MCGC2=MCGC2_RANGE_MASK|MCGC2_HGO_MASK|MCGC2_EREFS_MASK|MCGC2_ERCLK EN_MASK;while(!MCGSC_OSCINIT);//MCGSC寄存器中OSCINIT(第1位)为1,表示由EREFS位选择的晶振被初始化。

单片机的结构和原理-寄存器与片内存储器

单片机的结构和原理-寄存器与片内存储器

读/写操作与数据保护
1
写操作
2
将数据写入存储器,以便永久保存
3
读操作
从存储器中读取数据,供CPU使用
数据保护
采用校验码或电源电压监测等方式保护 数据的完整性
存储器的地址表示
物理地址
存储器芯片的实际物理位置
地址寄存器
存储当前访问的地址
存储单元
存储一个字节(8位)的数据
存储器的性能指标
1 读写速度
单片机的结构和原理-寄 存器与片内存储器
简介单片机的概念、应用和内部结构,介绍了CPU与寄存器之间的关系以及寄 存器的组成和功能。
寄存器组成与功能
通用寄存器
储存临时数据,可进行算术运算
程序计数器
存放下一条指令的地址
状态寄存器
记录条件标志和中断使能状态
堆栈指针
指向堆栈的栈顶
片内存储器概述
介绍了单片机内部的片内存储器,包括ROM、RAM、EEPROM和Flash等类型。
总线接口
通过总线传输数据和指令
存储器映射

2 存储容量
存储器可以容纳的数据量
3 寿命
存储器使用的时间
4 可靠性
存储器的稳定性和可靠性
5 价格
存储器的成本
存储器选择与使用原则
用途
根据具体应用场景选择存储器 类型
成本
根据预算选择合适的存储器
容量
根据数据需求选择适当的存储 容量
存储器与其他模块的接口
引脚接口
通过引脚与其他模块连接

飞思卡尔8位单片机实用教程说明书

飞思卡尔8位单片机实用教程说明书

图书基本信息书名:《飞思卡尔8位单片机实用教程》13位ISBN编号:978712108999210位ISBN编号:7121089998出版时间:2009-6出版社:曾周末、李刚、陈世利、 周鑫玲 电子工业出版社 (2009-06出版)页数:222版权说明:本站所提供下载的PDF图书仅提供预览和简介以及在线试读,请支持正版图书。

更多资源请访问:前言飞思卡尔原是全球领先的半导体公司,为汽车、消费电子、工业控制、网络和无线市场设计并制造嵌入式半导体产品。

飞思卡尔系列单片机由于其低成本和高性能的特点越来越受到用户的青睐。

本书介绍的MC9S08QG8单片机采用高性能、低功耗HCS208飞思卡尔8位微控制器为内核,是一款集成度很高、功能丰富、适用于各种应用的低价位单片机。

本书将给大家介绍它的一些主要功能及特性,包括灵活多样的低功耗模式、3.3V电压下的Flash编程、片内调试仿真器、高速ADC、IC总线、片内比较器等。

本书共12章,深入浅出地从一般单片机的基础知识人手,引出飞思卡尔8位单片机基础知识、最小系统设计,进而有步骤地、详略得当地介绍飞思卡尔8位单片机的寄存器与片内存储器、指令系统与汇编程序设计、中断系统等基本功能,并在之后的章节中,详细而又有针对性地一一介绍了集成在这款单片机内部的其他功能模块,比如定时器和比较器、异步串行通信、SPI、IC、模/数转换等功能模块。

本书还介绍了飞思卡尔单片机与MCS51单片机的区别,学过5l单片机的人会很快掌握其要点。

在本书最后一章里,有针对性地介绍了S08系列单片机c语言编程,并详细介绍了Code Warrior IDE调试软件的使用方法。

本书给出的所有例题都在实验板上运行验证过。

总之,本书力求通过最简洁的语言和表述方式、最通俗易懂的应用举例,向广大读者全面地介绍MC9S080G8单片机的功能及特性,以求能够为大专院校的学生及各相关领域的工作者提供一些帮助。

参加本书编写的还有天津大学精仪学院的薛彬、汤其剑、刘世廷、高雅彪、叶德超、黄邦奎、孙晔等研究生。

计算机组成原理4第四章存储器PPT课件精选全文

计算机组成原理4第四章存储器PPT课件精选全文

4.2
11
4.2
请问: 主机存储容量为4GB,按字节寻址,其地址线 位数应为多少位?数据线位数多少位? 按字寻址(16位为一个字),则地址线和数据线 各是多少根呢?
12
数据在主存中的存放
设存储字长为64位(8个字节),即一个存 取周期最多能够从主存读或写64位数据。
读写的数据有4种不同长度:
字节 半字 单字 双字
34
3. 动态 RAM 和静态 RAM 的比较
主存
DRAM
SRAM
存储原理
电容
触发器
集成度


芯片引脚


功耗


价格


速度


刷新


4.2
缓存
35
内容回顾: 半导体存储芯片的基本结构 4.2
…… ……










线



线



片选线
读/写控制线
地址线(单向) 数据线(双向) 芯片容量
D0
…… D 7
22
(2) 重合法(1K*1位重合法存储器芯片)
0 A4
0,00

0,31
0 A3
X 地
X0
32×32
… …
0址
矩阵
A2

0码
31,0

31,31
A1
器 X 31
0 A0
Y0 Y 地址译码器 Y31 A 9 0A 8 0A 7 0A 6 0A 5 0

飞思卡尔单片机教学

飞思卡尔单片机教学

串联方式(PE7引脚要拉低)
并联方式(PE7引脚要拉高)
a
29 29
第3章 MC9S12单片机的内核及片上资源
时钟初始化寄存器-共5个
(1)锁相环控制寄存器(PLLCTL)
时钟监控允许位 1=允许 0=禁止
锁相环电路允许位 1=允许 0=禁止
注:其余各位的描述见教材49页。
a
30 30
第3章 MC9S12单片机的内核及片上资源
注:其余各位的描述
见教材49页和50页。
a
32 32
第3章 MC9S12单片机的内核及片上资源
PLL例子
CLKSEL=0x00; //禁止PLL PLLCTL=0xe1; //PLL电路允许 SYNR=2;REFDV=1; //设置倍频参数 PLLCTL=0x60; //时钟监控禁止 while(0==(CRGFLG&0x08));//等待稳定 CLKSEL=0x80; //选择PLL作为时钟 //若晶振为16M,则PLLCLK=2*16*3/2=48MHz,则总线频率是
R/W:读写信号,指示总线上数据方向 LSTRB:总线模式下低位字节(奇地址)选通 ECLK:内部总线时钟输出,一般在宽扩展模式下地址锁存用 BKGD(MODC)、MODB、MODA:模式选择 NOACC/XCLKS:当前外部总线操作无效
a
55
第3章 MC9S12单片机的内核及片上资源
模式选择
a
66
Block3
$C000~$FF00 16K($3F) Block2 Block1 Block0
16KB
$30 $31 $32 $33 $34 $35 $36 $37 $38 $39 $3A $3B $3C $3D $3E $3F

单片机飞思卡尔微处理器和指令集

单片机飞思卡尔微处理器和指令集
SUCA Subtract with borrow from A (A)-(M)-C→A SUCB Subtract with borrow from B SUED Subtract with borrow from D SUEX Subtract with borrow from X SUEY Subtract with borrow from Y
B D
X Y
27
乘除法指令
EMUL Multiply(unsigned) EMULS Multiply(signed)
MUL Multiply(unsigned)
16 by 16 (D)×(Y)→Y:D 16 by 16 (D)×(Y)→Y:D 8 by 8 (A)×(B)→A:B
28
乘除法指令
LDAB LDD LDS LDX LDY LEAS LEAX LEAY Load Load Load Load Load Load Load Load
Load Accumulator A
B (M) →B D (M:M+1)→(A:B) SP (M:M+1)→(SPH:SPL) index register X index register Y Effective Address into SP Effective Address into X Effective Address into Y
3
16bit MCU Register file (11,12,S12)
7 15 6 GPAGE * 0 15 15 15 15 A 0 7 D X Y SP PC B 0 8-Bit Accumulators A and B 0 or 16-Bit Double Accumulator D 0 Index Register X 0 Index Register Y 0 Stack Pointer 0 Program Counter

飞思卡尔8位单片机MC9S08第04章 Freescale 08系列单片机概述

飞思卡尔8位单片机MC9S08第04章 Freescale 08系列单片机概述

4.2 HC08系列单片机
4.2.2
内部结构简图与引脚功能
(1)内部结构简图
GP32内部有以下主要部分: CPU08、存储器、定时接口模块定时基模块、看门狗模块、并行I/O 接口、串行通信接口SCI、串行外设接口SPI、断点模块、A/D转换模块、 键盘中断模块、时钟发生模块及锁相环电路;低电压禁止模块、复位与 中断模块。
GB60内部有以下主要部分: HCS08内核、HCS08系统控制模块、存储器时钟发生器 、A/D转 换模块、电压调节模块、调试模块DBG 、8位键盘中断模块、串行通 信接口、SCI1模块等等。
4.3 HCS08系列单片机
(2)GB60单片机的引脚功能
①电源类引脚 VDD、VSS(24脚、23脚):电源供给端。 VREFH、VREFL(41脚、42脚):内部A/D转换器的电源供给及参考电 压输入端。 VDDA、VSSA(56脚、57脚):时钟发生器模块(CGM)的电源供给端。 ②控制类引脚 RESET (1脚):外部低有效复位输入或输出脚。 IRQ(16脚):外部中断输入脚。 ③I/O类引脚 PTA0/KBIP0~PTA7/KBIP7 (46~53脚):8位通用双向I/O口,每个 可编程为键盘输入脚。 PTB0/AD0~PTB7/AD7 (33~40脚):8位通用双向I/O口,也可作 为8路8位A/D转换输入脚。 PTC0/TxD2、PTC1/RxD2(3~4脚):2位HC08系列单片机
②控制类引脚 RST(6脚):外部低有效复位输入或输出脚,有内部上拉电阻。 IRQ(14脚):外部中断输入脚,有内部上拉电阻。 ③I/O类引脚 PTA7/KBD7~PTA0/KBD0 (40~33脚):8位通用双向I/O口,每个 可编程为键盘输入脚。 PTB7/AD7~PTB0/AD0 (30~23脚):8位通用双向I/O口,也可作为 8路8位A/D转换输入脚。 PTC4~PTC0 (11~7脚):5位通用双向I/O口。 PTD5/T1CH1~PTD0/ (22、21、18~15脚):6种特殊功能、双向 I/O口,其中T1CH1、T1CH0用于定时器模块(TIM1)。SPSCK、MOSI、 MISO、用于串行外围接口(SPI)。 PTE1/TxD、PTE0/RxD (12、13脚):2位双向I/O口或串行通讯。 ④其它 CGMXFC (3脚):CGM的外部滤波电容连接脚。 OSC1、OSC2 (5~4脚):片内振荡器引脚。

飞思卡尔寄存器整理共8页文档

飞思卡尔寄存器整理共8页文档

S12的输入/输入端口(I/O口)I/O端口功能可设置为通用I/O口、驱动、内部上拉/下拉、中断输入等功能。

设置I/O口工作方式的寄存器有:DDR、IO、RDR、PE、IE和PS。

DDR:设定I/O口的数据方向。

IO :设定输出电平的高低。

RDR:选择I/O口的驱动能力。

PE:选择上拉/下拉。

IE:允许或禁止端口中断。

PS:1、中断允许位置位时,选择上升沿/下降沿触发中断;2、中断禁止时且PE有效时,用于选择上拉还是下拉。

I/O端口设置1、A口、B口、E口寄存器(1)数据方向寄存器DDRA、DDRB、DDREDDRA、DDRB、DDRE均为8位寄存器,复位后其值均为0。

当DDRA=0、DDRB=0、DDRE=0 时A口、B口和E口均为输入口。

否则,A口、B口、E口为输出口。

当DDRA、DDRB、DDRE的任何一位置1时,则该位对应的引脚被设置为输出。

例如,将A口设置为输出口,则其C语言程序的语句为:DDRA=0xff;(2)A口、B口、E口上拉控制寄存器PUCRPUCR为8位寄存器,复位后的值为0。

当PUPAE、PUPBE、PUPEE被设置为1时,A口、B口、E口具有内部上拉功能;为0时,上拉无效。

当A口、B口、E口为地址/数据总线时,PUPAE和PUPBE无效。

(3)A口、B口、E口降功率驱动控制寄存器RDRIVRDRIV为8位寄存器,复位后的值为0,此时,A口、B口、E口驱动保持全功率;当RDPA、RDPB、RDPE为1时,A口、B口、E口输出引脚的驱动功率下降(4)数据寄存器PORTA、PORTB、PORTEPORTA、PORTB、PORTE均为8位寄存器,复位后的值为0,端口引脚输出低电平;要使引脚输出高电平,相应端口对应位应该置1。

由于PE0是/XIRQ、PE1是IRQ,因此,PE0和PE1只能设置为输入。

2、H口寄存器(1)H口I/O寄存器PTH任意时间读/写。

当某一引脚对就的数据方向位设置为1时,读操作返回的是这个端口寄存器的值;否则,读的是引脚的值。

飞思卡尔单片机教学课件

飞思卡尔单片机教学课件

THANKS
具体实现方法:首先需要将LED灯连接到单片机的某个I/O端口上,然后在程序 中配置该I/O端口的输出模式,通过循环语句控制LED灯的亮灭状态,从而实现 LED闪烁的效果。
按键输入程序
按键输入程序是单片机编程中常见的应用之一,通过编实现方法:首先需要将按键连接到单片机的某个I/O端口 上,然后在程序中配置该I/O端口的输入模式,通过检测该 I/O端口的电平变化来判断按键是否被按下,从而实现按键输 入的功能。
随着物联网和嵌入式系统 的发展,对单片机的功耗 要求越来越高,低功耗设 计成为未来的重要趋势。
多核处理器
为了提高处理能力和效率, 单片机将向多核处理器方 向发展,实现更复杂的功 能和更高的性能。
无线连接
无线连接技术的发展,使 得单片机能够更好地与外 部设备进行通信和控制, 扩展了应用范围。
飞思卡尔单片机的未来
IAR Embedded Workbench: 另一款流行的单片机开发软件,
提供丰富的工具链。
MPLAB X IDE:适用于XC8和 XC16系列单片机的开发环境,
由Microchip公司出品。
03 飞思卡尔单片机编程实 践
LED闪烁程序
LED闪烁程序是单片机编程的基础实践之一,通过编写程序控制LED灯的亮灭, 可以帮助学生理解单片机的I/O端口操作和程序执行流程。
更高效的生产工艺
更智能的算法支持
随着半导体技术的不断发展,飞思卡 尔单片机的生产工艺将更加高效,性 能和集成度更高。
随着人工智能和机器学习技术的发展, 飞思卡尔单片机将集成更智能的算法, 实现更高级的功能和应用。
更丰富的外设接口
为了满足各种应用需求,飞思卡尔单 片机将提供更丰富的外设接口,如 USB、HDMI等。

8位飞思卡尔单片机

8位飞思卡尔单片机

飞思卡尔8位单片机概述----飞思卡尔8位单片机系列主要包括RS08类、HCS08类、HC08类、HC08汽车类、HCS08汽车类。

下面每个类型都将挑选一典型产品进行介绍,更多产品介绍敬请登陆飞思卡尔官方网站。

1、RS088位微控制器正逐渐向小型化应用发展。

在这些小型应用中,也许并不需要使用完整的HC08或S08所具备的丰富功能。

RS08内核是非常流行的SO8中央处理器(CPU)的精简版,它被精心打造为效率更高、成本更低并适合小容量内存的微控制器。

RS08是一些新兴应用的理想解决方案,例如完全用固态电路实现的简单机电设备,或小型便携设备甚至一次性便携设备。

飞思卡尔的工程师将小型化应用不需要的功能从S08内核中去除,而对其余的运算进行了增强,从而提高了超小型控制器的使用效率。

这些控制器的芯片面积非常小,您甚至可以将它们从胡椒罐中摇出来。

RS08内核的尺寸比S08小30%。

为了减小面积,RS08将计数器和地址总线宽度限制为14位,使用一个全局中断标志寄存器取代了矢量中断功能,同时还取消了以下功能:堆栈指针和H:X寄存器及其相关指令和寻址模式乘法、除法以及BCD码指令算术逻辑移位运算(保留了逻辑移位和旋转)条件码寄存器中的若干位以及相关条件分支指令这些被取消的功能由更为简单的结构所代替,这些结构保证了在内存低于16K且引脚数目很少的器件上,可以用非常简洁高效的代码实现大多数嵌入式应用。

为了进一步提高运算效率,飞思卡尔增加了如下内容:屏蔽程序计数器,用于更为高效的子程序调用简短微小的寻址模式,允许对最常用的变量和寄存器进行更为有效地访问和操作内存分页方案,能够更充分地利用直接寻址模式和新型的简短微小的寻址模式RS08内核深化了飞思卡尔8位产品系列,在发展可以共享外围设备和通用开发工具、并且引脚兼容的8位/32位器件的过程中,迈出了第一步。

它将使机械和电子产品开发者开发出史无前例、独具匠心、节约成本的电子应用产品和功能非常先进的一次性产品。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

• 改进的哈佛结构特点
– 使用两个独立的存储器模块,分别存储指令和数据,每个存 使用两个独立的存储器模块,分别存储指令和数据, 储模块都不允许指令和数据并存,以便实现并行处理; 储模块都不允许指令和数据并存,以便实现并行处理; 一条独立的地址总线和一条独立的数据总线, – 具有一条独立的地址总线和一条独立的数据总线,利用公用 具有一条独立的地址总线和一条独立的数据总线 地址总线访问两个存储模块( 地址总线访问两个存储模块(程序存储模块和数据存储模 ),公用数据总线则被用来完成程序存储模块或数据存储 块),公用数据总线则被用来完成程序存储模块或数据存储 模块与CPU之间的数据传输; 模块与 之间的数据传输; 之间的数据传输
Registers
• 0页寄存器 • 高页寄存器 • 非易失寄存器
使用注意
1、直接寻址页(0页,direct page,zero page),可进行位操作 、直接寻址页( 页 ),可进行位操作 , ), ),包括 端口寄存器、 (BSET,BCLR,BRSET,BRCLR),包括 端口寄存器、大多外设 ),包括I/O端口寄存器 控制与状态寄存器; 控制与状态寄存器 2、RAM,紧跟直接页后面,一般在 页也有部分 、 紧跟直接页后面, 页也有部分RAM,使得需要 紧跟直接页后面 一般在0页也有部分 , 频繁使用的变量能快速访问。 频繁使用的变量能快速访问。 3、高页寄存器,用于存放不太常用的系统配置寄存器(节省0 、高页寄存器,用于存放不太常用的系统配置寄存器(节省 页资源),如看门狗、低压检测等,调试模块寄存器, ),如看门狗 页资源),如看门狗、低压检测等,调试模块寄存器,FLASH 模块寄存器。这些寄存器的地址一般比较固定。 模块寄存器。这些寄存器的地址一般比较固定。 4、FLASH的空间大小由具体型号确定,从某位置一直到 、 的空间大小由具体型号确定, 的空间大小由具体型号确定 从某位置一直到$FFFF.如 如 果某些FLASH很大的型号,会出现与高页寄存器区重合,此时 很大的型号, 果某些 很大的型号 会出现与高页寄存器区重合, 寄存器有效,对应的FLASH无效,应想办法跳过。 无效, 寄存器有效,对应的 无效 应想办法跳过。
4.1.1 MC9S08QG8 存储器配置
96个 MC9S08QG8的片上存储器包括:RAM、FLASH非 的片上存储器包括: 的片上存储器包括 、 非 易失性程序存储器、寄存器。 易失性程序存储器、寄存器。 寄存器被分成3组 寄存器被分成 组: 1〉直接页面寄存器 (0x0000 — 0x005F) 〉 2〉高页面寄存器(0x1800 — 0x184F) 〉高页面寄存器 3〉位于FLASH中的寄存器 (0xFFB0 — 0xFFBF) 〉位于 中的寄存器
– (a)NVPROT和NVOPT寄存器,它的功能是,复位后将其内容复制到 和 寄存器, 寄存器 它的功能是, 高页面工作寄存器( 高页面工作寄存器(FPROT和FOPT)中。 和 ) – (b)8字节的密码储存区 字节的密码储存区NVBACKKEY(地址从0XFFB0到0XFFB7), (地址从 到 ), 字节的密码储存区 用来存储程序解密密码。 用来存储程序解密密码。
• RAM数组复位后不被初始化。 数组复位后不配置总结
非易失寄存器
4.2 输入输出控制寄存器
端口x(A/B)数据寄存器 • 位

名称
功能描述 当端口x为输入管脚时 , 当端口 为输入管脚时, 读返回管脚上的 为输入管脚时 逻辑电平。当作为输出的管脚时, 逻辑电平。当作为输出的管脚时,读返回 最近写这个寄存器的值, 最近写这个寄存器的值,写锁进了寄存器 的所有位
7:0
PTxD
端口方向寄存器

名称 功能描述
7:0
控制端口x管脚的方向和从PTxD读的值 控制端口x管脚的方向和从PTxD读的值 PTxD 作输入用(屏蔽输出驱动) 0:作输入用(屏蔽输出驱动),此时读返回 PTxDD 管脚值 作输出用, 此时读PTxD 返回PTxDn PTxD返回 PTxDn的内 1 : 作输出用 , 此时读 PTxD 返回 PTxDn 的内 容
4.1.2 RAM (0x0060~0x025F)
• 存放运算的中间结果、数据暂存及数据缓冲 存放运算的中间结果、 • 512B —SRAM(Static Random Access Memory) ( ) • 低于 低于0x0100的RAM区可用直接寻址和位操作 的 区可用直接寻址和位操作
• DRAM(Dynamic Random Access Memory),单片机中一般不使用。 ( ,单片机中一般不使用。 每隔一段时间,要刷新充电一次,否则内部的数据即会消失, 每隔一段时间,要刷新充电一次,否则内部的数据即会消失,因此 SRAM具有较高的性能,但是 具有较高的性能, 也有它的缺点, 具有较高的性能 但是SRAM也有它的缺点,即它的集成度较 也有它的缺点 相同容量的DRAM内存可以设计为较小的体积,但是 内存可以设计为较小的体积, 低,相同容量的 内存可以设计为较小的体积 但是SRAM却需 却需 要很大的体积,且功耗较大。所以在主板上SRAM存储器要占用一部 要很大的体积,且功耗较大。所以在主板上 存储器要占用一部 分面积。 分面积。
第4章 寄存器与片内存储器 章
4.1 存储器配置及寄存器 • 寄存器? 寄存器? – 与内部硬件控制紧密相关的可读写的内存单元 • 存储器? 存储器?
– – RAM(随机存储器)、 (随机存储器)、ROM(只读存储器) (只读存储器) )、 SRAM(易失性存储器)、 )、EEPROM (非易失性存储器) 非易失性存储器) (易失性存储器)、
存储器配置总结
• 2〉RAM 〉 • 该单片机内含静态 该单片机内含静态RAM,地址比0x0100更低的单元可以使用直接寻址 ,地址比 更低的单元可以使用直接寻址 方式和位操作指令(BCLR、BSET、BRCLR、BRSET)。 方式和位操作指令 、 、 、 。 • 当MCU处于低功耗的 处于低功耗的wait、stop2或stop3模式时,RAM内容保持。上 模式时, 内容保持。 处于低功耗的 、 或 模式时 内容保持 电或从stop1醒来时,RAM数据不定。只要芯片供电电压不低于 醒来时, 数据不定。 电或从 醒来时 数据不定 只要芯片供电电压不低于RAM 的数据维持电压值VRAM,任何复位都不会影响其数据。 的数据维持电压值 ,任何复位都不会影响其数据。 • HCS08复位时堆栈指针指向 复位时堆栈指针指向0x00FF,因此一般需要在初始化时,将堆 复位时堆栈指针指向 ,因此一般需要在初始化时, 栈指针重新定位到RAM的最高地址处,以便留出更多 页变量的空间 的最高地址处, 栈指针重新定位到 的最高地址处 以便留出更多0页变量的空间 可参考如下指令: 。可参考如下指令: • • • LDHX #RamLast+1 TXS ;SP<-(H:X-1) 当存储器安全保护功能允许时, 是被保护的对象, 当存储器安全保护功能允许时,RAM是被保护的对象,因此不能被 是被保护的对象 BDM或者非安全区域的代码访问。 或者非安全区域的代码访问。 或者非安全区域的代码访问
2.普林斯顿结构,也称冯·诺伊曼结构, 普林斯顿结构,也称冯 诺伊曼结构 诺伊曼结构, 普林斯顿结构 • 程序指令存储地址和数据存储地址指向同一个存储 器的不同物理位置, 器的不同物理位置, • 因此程序指令和数据的宽度相同。 因此程序指令和数据的宽度相同。 • 如英特尔公司的 如英特尔公司的8086中央处理器的程序指令和数据 中央处理器的程序指令和数据 都是16位宽。 英特尔公司的其他中央处理器、 都是 位宽。 英特尔公司的其他中央处理器、安谋 位宽 公司的ARM7、MIPS公司的 、 公司的MIPS处理器也采用了 公司的 公司的 处理器也采用了 诺伊曼结构。 冯·诺伊曼结构。 诺伊曼结构
4.1.3 Flash存储器(Flash ROM)
• • • • 0xE000~0xFFFF 8KB,即8192B , 可快速擦写, 可快速擦写,长期保存信息 系统运行时只读 0xFFC0~0xFFFF 系统复位和中断入口地址 40页,表4-2 页
4.1.4 寄存器
MC9S08QG8中的寄存器分为三组 中的寄存器分为三组 • (1)直接页面寄存器位于存储器空间的前 个位置,通过直接寻 直接页面寄存器位于存储器空间的前96个位置 直接页面寄存器位于存储器空间的前 个位置, 址和位操作指令对其访问。见附录A。 址和位操作指令对其访问。见附录 。 • (2)高页面寄存器位于直接寻址空间外,用来设置单片机的特殊 高页面寄存器位于直接寻址空间外, 高页面寄存器位于直接寻址空间外 功能,如块保护、时钟、FLASH编程 保密等。见附录A。 编程、 功能,如块保护、时钟、FLASH编程、保密等。见附录A。 • (3)非易失寄存器位于 非易失寄存器位于FLASH存储器区 存储器区0XFFB0–0XFFBF。 非易失寄存器位于 存储器区 。
• 冯诺依曼理论的要点: 冯诺依曼理论的要点: • 数字计算机的数制采用二进制;计算机应该按照程序顺序执行。 人 数字计算机的数制采用二进制;计算机应该按照程序顺序执行。 们把冯诺依曼的这个理论称为冯诺依曼体系结构。 们把冯诺依曼的这个理论称为冯诺依曼体系结构。 • 从ENIAC到当前最先进的计算机都采用的是冯诺依曼体系结构。 到当前最先进的计算机都采用的是冯诺依曼体系结构。 到当前最先进的计算机都采用的是冯诺依曼体系结构 • 根据冯诺依曼体系结构构成的计算机,必须具有如下功能: 根据冯诺依曼体系结构构成的计算机,必须具有如下功能: – 把需要的程序和数据送至计算机中。 把需要的程序和数据送至计算机中。 – 必须具有长期记忆程序、数据、中间结果及最终运算结果的能力。 必须具有长期记忆程序、数据、中间结果及最终运算结果的能力。 – 能够完成各种算术、逻辑运算和数据传送等数据加工处理的能力。 能够完成各种算术、逻辑运算和数据传送等数据加工处理的能力。 能够根据需要控制程序走向, 能够根据需要控制程序走向,并能根据指令控制机器的各部件协 调操作。 调操作。 – 能够按照要求将处理结果输出给用户。 能够按照要求将处理结果输出给用户。 • 为了完成上述的功能,计算机必须具备五大基本组成部件,包括: 为了完成上述的功能,计算机必须具备五大基本组成部件,包括: 输人数据和程序的输入设备; 记忆程序和数据的存储器; 完成数据 输人数据和程序的输入设备; 记忆程序和数据的存储器; 加工处理的运算器; 控制程序执行的控制器; 加工处理的运算器; 控制程序执行的控制器; 输出处理结果的输出 设备 。
