第一章1、试述计算机图形学研究的基本内容？答：见课本P5-6页的1.1.4节。
2、计算机图形学、图形处理与模式识别本质区别是什么？请各举一例说明。
答：计算机图形学是研究根据给定的描述，用计算机生成相应的图形、图像，且所生成的图形、图像可以显示屏幕上、硬拷贝输出或作为数据集存在计算机中的学科。
计算机图形学研究的是从数据描述到图形生成的过程。
例如计算机动画制作。
图形处理是利用计算机对原来存在物体的映像进行分析处理，然后再现图像。
例如工业中的射线探伤。
模式识别是指计算机对图形信息进行识别和分析描述，是从图形（图像）到描述的表达过程。
例如邮件分捡设备扫描信件上手写的邮政编码，并将编码用图像复原成数字。
3、计算机图形学与CAD、CAM技术关系如何？答：见课本P4-5页的1.1.3节。
4、举3个例子说明计算机图形学的应用。
答：①事务管理中的交互绘图应用图形学最多的领域之一是绘制事务管理中的各种图形。
通过从简明的形式呈现出数据的模型和趋势以增加对复杂现象的理解，并促使决策的制定。
②地理信息系统地理信息系统是建立在地理图形基础上的信息管理系统。
利用计算机图形生成技术可以绘制地理的、地质的以及其它自然现象的高精度勘探、测量图形。
③计算机动画用图形学的方法产生动画片，其形象逼真、生动，轻而易举地解决了人工绘图时难以解决的问题，大大提高了工作效率。
5、计算机绘图有哪些特点？答：见课本P8页的1.3.1节。
6、计算机生成图形的方法有哪些？答：计算机生成图形的方法有两种：矢量法和描点法。
①矢量法：在显示屏上先给定一系列坐标点，然后控制电子束在屏幕上按一定的顺序扫描，逐个“点亮”临近两点间的短矢量，从而得到一条近似的曲线。
尽管显示器产生的只是一些短直线的线段，但当直线段很短时，连成的曲线看起来还是光滑的。
②描点法：把显示屏幕分成有限个可发亮的离散点，每个离散点叫做一个像素，屏幕上由像素点组成的阵列称为光栅，曲线的绘制过程就是将该曲线在光栅上经过的那些像素点串接起来，使它们发亮，所显示的每一曲线都是由一定大小的像素点组成的。

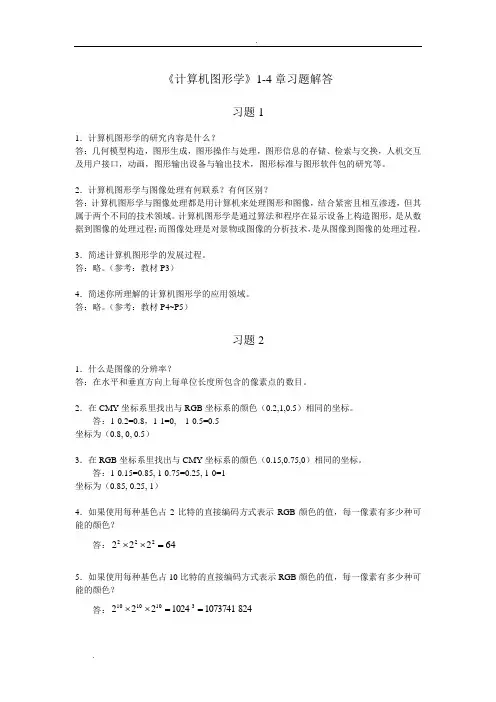

《计算机图形学》1-4章习题解答
光栅扫描显示器的工作原理：将CRT屏幕分成由像素构成的光栅网格，其中像素的灰度和颜色信息保存在帧缓存中。电子束在水平和垂直偏转磁场的作用下从左向右，从上向下扫描荧光屏，产生一幅幅光栅，并由显示内容来控制所扫描的像素点是否发亮，从而形成具有多种彩色及多种明暗度的图像。
相当于：
9．将梁友栋-Barsky线段裁剪算法推广到三维，写出对下述三维观察体所要满足的不等式：
（a）平行规范化观察体；
（b）透视规范化观察体。
答：设 和 是线段的两个端点。线段的参数方程是：
平行规范化观察体是由平面 组成的单位立方体；
透视规范化观察体是由平面 组成的被截断的部分棱锥。
（a）对于平行规范化观察体，内部点满足：
垂直回扫：电子束到达每次刷新周期末尾，从CRT屏幕右下角回到屏幕左上角的动作。
8．为什么很多彩色打印机使用黑色颜料？
答：彩色颜料（青、品红、黄）相对来说较贵，并且在技术上很难通过多种颜色产生高质量的黑色。
9．简述随机扫描显示器和光栅扫描显示器的简单工作原理和各自的特点。
答：随机扫描显示器的工作原理：要显示的图形定义是一组画线命令，存放在刷新缓存中，由显示控制器控制电子束的偏移，周期性地按画线命令依次画出其组成线条，从而在屏幕上产生图形。
（a）绕原点；
（b）绕点P(-1,-1)。
答：三角形矩阵 ，设旋转之后的三角形矩阵为S’
逆时针旋转矩阵
平移矩阵 反平移矩阵
（a） ，得
（b） ，得
。
2．将三角形A(0,0),B(1,1),C(5,2)放大两倍，保持C(5,2)不变。
答：

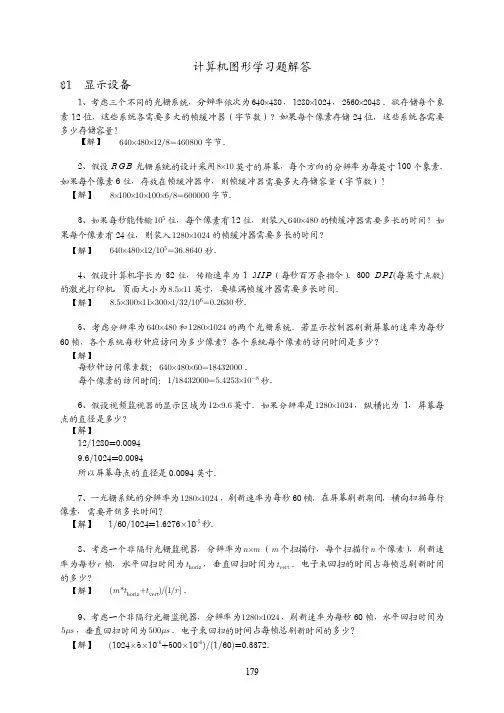

计算机图形学习题答案
k (x k, yk) pk 0 (7, 3) b 2(x 0 +1/2)2+a 2(y 0−1)2−a 2b 2 ≈−23 1 (8, 2) p0−2a 2y1+a 2 +2b 2x1=361 2 (8,1) p1−2a 2y2+a 2 =297 3 (8, 0)
、已知多边形 ABCDEFG 如图 1 所示，请分别使用奇 A 偶性规则和非零环绕数规则鉴别点 P 和 Q 在多边形内部还 D 是在多边形外部。请写出鉴别过程。 C ●P 【解】 G （1）奇偶性规则 ●Q E P ：从 P 点出发向右引一条射线（不通过多边形顶点） ， F 此时，边 AG 和 DE 与该射线相交，交点数为 2，所以 P B 在多边形的外部。 图1 Q： 从 Q 点出发向右引一条射线 （不通过多边形顶点） ， 此时，边 AB 和 DE 与该射线相交，交点数为 2，所以 Q 在多边形的外部。 （2）非零环绕数规则 按照 ABCDEFG 的顺序规定多边形各边的方向。 P ：从 P 点出发向右引一条射线（不通过多边形顶点） ，规定环绕数 H =0，当 P 点沿射线方 向移动时，边 GA 从右到左穿过该射线，H =H +1=1，边 DE 从左到右穿过该射线，H =H -1=0， 所以 P 在多边形的外部。 Q ：从 Q 点出发向右引一条射线（不通过多边形顶点） ，规定环绕数 H =0，当 Q 点沿射线方 向移动时， 边 AB 从左到右穿过该射线， H =H -1=-1， 边 DE 从左到右穿过该射线， H =H -1=-2， 所以 Q 在多边形的内部。 6、已知线段的端点为(10,15)和(16,20)，请使用 Bresenham 画线算法或中点画线算法绘制该线 段，要求有完整的计算过程。 【解】 （1）中点画线算法 （2）Bresenham 画线算法
计算机图形学基础教程习题课1(第二版)(孙家广_胡事民编著)
1.列举计算机图形学的主要研究内容。
计算机中图形的表示方法、图形的计算、图形的处理和图形的显示。
图形硬件、图形标准、图形交互技术、光栅图形生成算法、曲线曲面造型、实体造型、真实感图形计算与显示算法，以及科学计算可视化、计算机动画、自然景物仿真、虚拟现实等。
2.常用的图形输出设备是什么？显示器（CRT、LCD、等离子）、打印机、绘图仪等。
2.常用的图形输入设备是什么？键盘、鼠标、跟踪球、空间球、数据手套、光笔、触摸屏、扫描仪等。
3.列出3种图形软件工具。
AutoCAD、SolidWorks、UG、ProEngineer、CorelDraw、Photoshop、PaintShop、Visio、3DMAX、MAYA、Alias、Softimage等。
错误：CAD4.写出|k|>1的直线Bresenham画线算法。
dddd设直线方程为：y=kx+b，即x=(y-b)/k，有x i+1=x i+(y i+1-y i)/k=x i+1/k，其中k=dy/dx。
因为直线的起始点在象素中心，所以误差项d的初值d0=0。
y下标每增加1，d的值相应递增1/k，即d＝d＋1/k。
一旦d≥1，就把它减去1，这样保证d 在0、1之间。
●当d≥0.5时，最接近于当前象素的右上方象素(x i+1,y i+1)，x方向加1，d减去1；●而当d<0.5时，更接近于上方象素(x i,y i+1)。
