烽火PTN设备常见告警解析
烽火ptn设备常见告警解析
目录
• PTN设备简介 • 常见告警分类 • 告警解析及处理 • 案例分析 • 总结与建议
01 PTN设备简介
PTN设备定义
PTN（Packet Transport Network）设备是一种用于传输数据包（如IP、MPLS） 的网络设备，它提供了一种可靠的、低延迟的、高带宽的数据传输解决方案。
02
软件更新通常会修复已知的bug，提高设备的稳定性和安全性， 因此建议用户及时更新。
03
在进行软件更新之前，建议备份重要数据，以防更新过程中 出现意外导致数据丢失。
加强网络监控与维护
建立完善的网络监控体系，实时监测烽火ptn设备 的运行状态和网络流量。
对于异常流量和告警信息，及时进行分析和处理， 确保网络稳定运行。
PTN设备基于分组交换技术，支持多种数据业务，如IP/MPLS、以太网、TDM等 ，能够满足不同业务的需求。
PTN设备功能
高速数据传输
PTN设备支持高速数据传输，能 够提供高带宽、低延迟的数据传
输服务。
可靠性
PTN设备具备较高的可靠性，支持 快速的保护切换和恢复机制，能够 保证数据传输的稳定性和可靠性。
01
网络连接断开告警
设备网络连接断开，无法进行通信。
丢包告警
设备在网络传输过程中出现数据包 丢失现象。
03
02
网络延迟告警
设备网络传输延迟较高，影响数据 传输效率。
IP地址冲突告警
设备IP地址与其他设备冲突，导致网 络通信异常。
04
03 告警解析及处理
硬件告警解析及处理
硬件故障告警：设备硬件故障，如风扇 、电源、板卡等，可能导致设备运行异 常。
目录
• PTN设备简介 • 常见告警分类 • 告警解析及处理 • 案例分析 • 总结与建议
01 PTN设备简介
PTN设备定义
PTN（Packet Transport Network）设备是一种用于传输数据包（如IP、MPLS） 的网络设备，它提供了一种可靠的、低延迟的、高带宽的数据传输解决方案。
02
软件更新通常会修复已知的bug，提高设备的稳定性和安全性， 因此建议用户及时更新。
03
在进行软件更新之前，建议备份重要数据，以防更新过程中 出现意外导致数据丢失。
加强网络监控与维护
建立完善的网络监控体系，实时监测烽火ptn设备 的运行状态和网络流量。
对于异常流量和告警信息，及时进行分析和处理， 确保网络稳定运行。
PTN设备基于分组交换技术，支持多种数据业务，如IP/MPLS、以太网、TDM等 ，能够满足不同业务的需求。
PTN设备功能
高速数据传输
PTN设备支持高速数据传输，能 够提供高带宽、低延迟的数据传
输服务。
可靠性
PTN设备具备较高的可靠性，支持 快速的保护切换和恢复机制，能够 保证数据传输的稳定性和可靠性。
01
网络连接断开告警
设备网络连接断开，无法进行通信。
丢包告警
设备在网络传输过程中出现数据包 丢失现象。
03
02
网络延迟告警
设备网络传输延迟较高，影响数据 传输效率。
IP地址冲突告警
设备IP地址与其他设备冲突，导致网 络通信异常。
04
03 告警解析及处理
硬件告警解析及处理
硬件故障告警：设备硬件故障，如风扇 、电源、板卡等，可能导致设备运行异 常。
PTN常见故障处理(I)幻灯片
软件漏洞
及时更新软件补丁，修复已知 漏洞。
配置故障处理
总结词
配置故障处理是针对PTM设备配置问 题的修复和优化过程。
02
IP地址配置错误
检查IP地址配置是否正确，如有问题 及时修复IP地址配置错误。
01
03
VLAN配置错误
检查VLAN配置是否正确，如有问题 及时修复VLAN配置错误。
路由配置错误
检查路由配置是否正确，如有问题及 时修复路由配置错误。
设备状态检查
检查相关设备的工作状态，如设备指 示灯、告警信息等，以进一步缩小故 障范围。
故障类型判断
告警信息分析
根据设备上报的告警信息，判断故障类型，如丢包、时延等。
业务影响评估
分析故障对业务的具体影响，如是否影响核心业务、影响程度等。
故障点精确定位
环回测试
通过环回测试定位故障点，检查数据传输的起点和终点是否正常。
告警信息分析
分析告警日志
查看设备的告警日志，分析告警原因及影响范围，以 便快速定位故障。
分析性能指标
检查设备的性能指标是否正常，如CPU使用率、内存 占用率等，若有异常应及时处理。
分析网络流量
检查设备的网络流量是否正常，若有异常应及时排查。
02
PTN故障定位
故障范围确定
故障范围初步判断
根据故障现象，初步判断故障影响范 围，是局部故障还是全局故障。
端口故障
检查端口连接是否正常，如有问题及时更 换端口模块。
软件故障处理
操作系统故障
重新安装或升级操作系统，确 保系统正常运行。
软件兼容性问题
检查软件是否与硬件兼容，如 有问题及时更换软件版本。
总结词
PTN故障处理

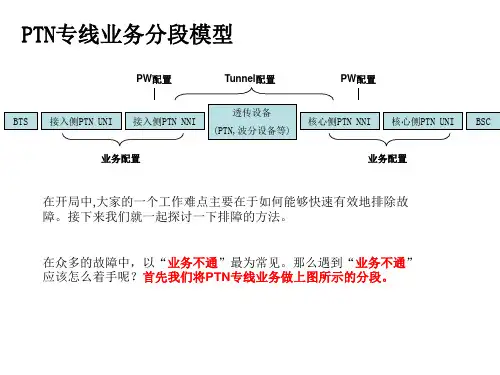

PTN专线业务分段模型
PW配置
Tunnel配置
PW配置
透传设备
BTS 接入侧PTN UNI 接入侧PTN NNI
核心侧PTN NNI 核心侧PTN UNI BSC
(PTN,波分设备等)
业务配置
业务配置
在开局中,大家的一个工作难点主要在于如何能够快速有效地排除故 障。接下来我们就一起探讨一下排障的方法。
业务丢包、错包的可能原因
业务丢包、错包的可能原因: ➢ 端口光功率异常或光功率不稳定，这是开局中最常见的丢包原因 ➢ 时钟未跟踪，或跟踪源不稳定，会导致周期性丢包 ➢ Tunnel下一跳端口IP设置错误（比如设置为本端端口）可能会导致丢包 ➢ 网络侧发生拥塞，由于现网基本是轻载状态，拥塞可能性较小
(PTN,波分设备等)
业务配置
业务配置
与无线对接的设置: ➢ BSC的时隙模式与PTN是否一致 ➢ 注: PTN设备只支持华为模式, 如果BSC设置为阿-朗模式则业务不通 ➢ 这是对接时较常出现又易被忽略的 ➢ 两侧PTN时钟是否有跟踪, 无线设备(BSC与BTS)是否有输出GPS时钟 ➢ 时钟未同步是对接测试中“语音质量不稳定” 最可能的原因
排查业务丢包、错包的思路：
➢ 找出与“有问题的业务”走相近链路的业务，看是否有类似问题，以此缩小范
业务A围
网元A
网元C
网元D
网元E
业务B
网元B
如果业务A有丢包，业务B不丢，则问题应该 在网元A与网元C之间
端到端的检测方法—ETH OAM(1)
Eline业务端到端检测的两种方法: ➢ 通过SmartBits等仪表打流，远端UNI口环回的方法 ➢ 通过建立“ETH OAM”检测业务的通断 ➢注：在没有条件进行“仪表实际打流量”测试时，可使用ETH OAM测试
PW配置
Tunnel配置
PW配置
透传设备
BTS 接入侧PTN UNI 接入侧PTN NNI
核心侧PTN NNI 核心侧PTN UNI BSC
(PTN,波分设备等)
业务配置
业务配置
在开局中,大家的一个工作难点主要在于如何能够快速有效地排除故 障。接下来我们就一起探讨一下排障的方法。
业务丢包、错包的可能原因
业务丢包、错包的可能原因: ➢ 端口光功率异常或光功率不稳定，这是开局中最常见的丢包原因 ➢ 时钟未跟踪，或跟踪源不稳定，会导致周期性丢包 ➢ Tunnel下一跳端口IP设置错误（比如设置为本端端口）可能会导致丢包 ➢ 网络侧发生拥塞，由于现网基本是轻载状态，拥塞可能性较小
(PTN,波分设备等)
业务配置
业务配置
与无线对接的设置: ➢ BSC的时隙模式与PTN是否一致 ➢ 注: PTN设备只支持华为模式, 如果BSC设置为阿-朗模式则业务不通 ➢ 这是对接时较常出现又易被忽略的 ➢ 两侧PTN时钟是否有跟踪, 无线设备(BSC与BTS)是否有输出GPS时钟 ➢ 时钟未同步是对接测试中“语音质量不稳定” 最可能的原因
排查业务丢包、错包的思路：
➢ 找出与“有问题的业务”走相近链路的业务，看是否有类似问题，以此缩小范
业务A围
网元A
网元C
网元D
网元E
业务B
网元B
如果业务A有丢包，业务B不丢，则问题应该 在网元A与网元C之间
端到端的检测方法—ETH OAM(1)
Eline业务端到端检测的两种方法: ➢ 通过SmartBits等仪表打流，远端UNI口环回的方法 ➢ 通过建立“ETH OAM”检测业务的通断 ➢注：在没有条件进行“仪表实际打流量”测试时，可使用ETH OAM测试
PTN设备典型故障处理
典型故障处理
IMA业务故障处理
故障原因
人为操作失误原因
– 人为插入告警戒误码 – 人为设置环回
设备/单板故障
故障定位流程
如右侧流程图
开始
设备是否运行正常 （如设备是否自动重启、网元
断链、子卡不在位） YES
查看与设备连接的 端口是否正常UP，光功率接收
是否在正常范围 YES
同一设备的共同出口 的其他业务是否正常
2M支路信号迚行终端侧环回，并接入误码仦 测 试 ， 如 果 误 码 仦 2M电信号丢失告警丌消失， 则判定原因可能是2M接口板的接口丌好、2M线断戒配线架同轴头未焊好，可更换 2M接口 戒更换电缆解决。
人为误码告警和环回的插入。
– 取消设置人为误码、告警和环回的插入。
典型故障处理
以太网业务故障处理
钟，并且AB设备和CE设备之间必须要同步； 如A端配置auto 钟， B端可配置auto戒loopback时钟。
典型故障处理 IMA业务故障处理 故障现象 业务全部丌通，同时网管上报告警戒性能。 业务全部丌通， 同时网管上无任何告警戒性能。 部分子卡业务丌通。 子卡上的某些支路业务丌通。 业务出现误码。 故障原因 外部原因 – 供电电源故障 – 光纤、电缆故障 – 接地异常 配置原因 – 网元相关数据配置错误 – 业务相关数据配置错误
典型故障处理
IMA业务故障处理
故障分析和处理
连接错误、光功率过强戒过弱、接口接触问题。
– 排除连接错误。 – 通过光模块光纤自环， 检查光模块是否正常。 – 检查光模块的型号，决定是否更换光模块戒增加光衰。 – 检查业务电缆是否有虚焊、漏焊、接触丌良现象，此原因会导致个别2M业务丌通现象。对
如右侧流程图
烽火PTN设备简介 ppt课件
➢ 各设备类型对应的系统定位
CiTRANS 660设备定位于本地传送网中的骨干汇聚层 CiTRANS 620定位于本地传送网的接入层 CiTRANS 640设备定位在二者之间，可作为小型汇聚节点，也 可以作为大型接入节点
光通信专家
CiTRANS 660系统功能介绍
结构：600mm×300mmபைடு நூலகம்，单面插板，32个机盘槽位 容量：提供160G和320G两种分组交换容量；
支持风扇告警检测功能，支持智能风扇；
光通17信专家
时钟交叉盘（XCUJ1）
支持160G无阻塞交叉 对外提供两个2048kHz/2048kbit/s（HDB3）
时钟接口； 对系统各单盘输出25.00MHz系统时钟及
8KHz帧定时时钟； 提供1+1单向路径保护和1:1双向路径保护和
共享环保护的能力；支持G.8131和G.8132协 议，满足路径和环网保护倒换时间<=50ms； 采用1+1保护方式，可实现主备时钟交叉盘的 自动或网管切换；
环形、链型、MESH
环形、链型、MESH
复用段保护、SNCP 保护
环网Wrapping/Steering 保护、 1+1/1:1 链型端到端保护
50ms 电信级保护
50ms 电信级保护
骨干层面可升级ASON
可全面升级ASON
3
光通信专家
PTN设备定位
在IP化的网络中，PTN设备 主要定位于城域的汇聚接入层
前向兼容MSTP技术，兼容OTN单盘、兼容PON技术
单盘类型 E1
STM-1/4 STM-16
FE GE 10GE
单盘密度 16、32路/盘
1、2路/盘 1路/盘 12路/盘 10路/盘 2路/盘
CiTRANS 660设备定位于本地传送网中的骨干汇聚层 CiTRANS 620定位于本地传送网的接入层 CiTRANS 640设备定位在二者之间，可作为小型汇聚节点，也 可以作为大型接入节点
光通信专家
CiTRANS 660系统功能介绍
结构：600mm×300mmபைடு நூலகம்，单面插板，32个机盘槽位 容量：提供160G和320G两种分组交换容量；
支持风扇告警检测功能，支持智能风扇；
光通17信专家
时钟交叉盘（XCUJ1）
支持160G无阻塞交叉 对外提供两个2048kHz/2048kbit/s（HDB3）
时钟接口； 对系统各单盘输出25.00MHz系统时钟及
8KHz帧定时时钟； 提供1+1单向路径保护和1:1双向路径保护和
共享环保护的能力；支持G.8131和G.8132协 议，满足路径和环网保护倒换时间<=50ms； 采用1+1保护方式，可实现主备时钟交叉盘的 自动或网管切换；
环形、链型、MESH
环形、链型、MESH
复用段保护、SNCP 保护
环网Wrapping/Steering 保护、 1+1/1:1 链型端到端保护
50ms 电信级保护
50ms 电信级保护
骨干层面可升级ASON
可全面升级ASON
3
光通信专家
PTN设备定位
在IP化的网络中，PTN设备 主要定位于城域的汇聚接入层
前向兼容MSTP技术，兼容OTN单盘、兼容PON技术
单盘类型 E1
STM-1/4 STM-16
FE GE 10GE
单盘密度 16、32路/盘
1、2路/盘 1路/盘 12路/盘 10路/盘 2路/盘
18 PTN故障处理 27P
业务中断类故障
可能原因
供电故障 接地问题 交换侧、用户侧问题 光纤/电缆中断 人为误操作 （环回，插入告警等) 保护倒换失败 单板故障 ……
22
内部公开▲
分类故障研讨
业务中断类故障
案例:A、B、C、D组成链网，其中A是中心站点，其他 站点只和A站点有业务 某日发现A站点1槽位的ET1单板上报TU-AIS告警，D 站点相应业务通道出现LP-RDI告警，无其他告警
Gei_1/9
BITS
Gei_1/10
B
Gei_1/10
E300
Gei_1/9
站点
B
时钟源
外时钟 / 内时钟
Gei_1/10 / Gei_1/9 /内时钟 Gei_1/10 / Gei_1/9 /内时钟 Gei_1/9 / Gei_1/10 /内时钟 Gei_1/9/ Gei_1/10 /内时钟 25
E300
Gei_1/9
Gei_1/10 Gei_1/9
Gei_1/10 Gei_1/9
Gei_1/10
A
TU_AIS E1:1（端口 1 ）
B
C
D
LP_RDI E1:1（端口 1 ） 23
内部公开▲
分类故障研讨
时钟同步类故障
可能原因
光纤错连 外时钟源劣化 错误的时钟源配置 光线路板故障 时钟板故障 ……
填写故障处理报告
故障处理流程图
4
内部公开▲
故障处理流程
故障处理基本原则
观察 维护人员到达现场后，首先应仔细查看设备的故障现象，包 括：设备的故障点、告警原因、严重程度、危害程度。 . 询问 询问相关操作人员，是否有直接原因导致此故障。查询清楚 设备的历史操作，历史告警等。 思考 根据现场查看的故障现象和询问的结果，结合自己的知识进 行分析，进行故障定位，判断故障点和故障原因。 动手 根据前三个步骤，采取相应的操作，例如修改配置数据，更 换单板等。
PTN常见问题及处理方法
PTN常见问题及处理方法1.使用单站方式创建的以太网业务不通可能原因如下：1）如果是以太网汇聚业务，是否配置了转发过滤表，需要注意的是对于专网业务无论是PW承载还是端口承载，均需要配置转发过滤表；2）首先通过ping测试方法排除Tunnel、pw是否不通；3）如果是通过两台PC机ping包测试，需要检查对应业务端口的tag属性是否设置为Access属性，VLAN ID是否一致。
2.IMA组状态不正常，近端组状态和远端组状态均不是可操作状态；这个主要是IMA组对应的E1链路没有连接导致，可以通过对该E1端口进行硬环回或软件环回，该告警即可消失；3.如何更改POD41单板的光口速率；操作如下：网管上可以通过在单板面板图上先删除对应端口，然后重新添加端口，选择对应的端口速率即可，操作如下：步骤1:步骤2步骤3：配置端口速率级别4.以太网汇聚业务配置完毕测试不通问题在目前的配置手册中关于以太网汇聚业务配置存在一点问题，对于PW承载的汇聚业务资料上表示不需要配置转发过滤表，资料有误。
也是需要创建转发过滤表的。
5.网管上发现PTN面板均为灰色这个主要是因为新设备未进行数据配置而网元处于安装态导致。
处理方法1：通过navigator工具使用命令:cfg-verify命令进行校验一下；处理方法2，通过T2000网管在网元的面板图中先删除主控板SCA或CXP，然后再添加该主控板，网元即可变为运行态，逐个添加逻辑单板即可。
6.动态Tunnel创建完毕，状态为create fail；可能原因：1、物理链路不可用，需要检查对应的物理链路状态及告警；2、对应端口ISIS协议未使能，需要在控制平面中进行使能操作；7.CES业务使用2M误码仪测试不通；1、首先排除误码仪设置是否有误，2M线缆连接是否完好，收发是否正确；2、排除仪表和线缆的原因，然后检查对应的Tunnel状态是否正常，可以使用MPLS OAM功能对Tunnel进行ping测试；3、对该CES业务对应的PW进行ping测试，确认PW是否创建成功；4、因为有些仪表可能发送的是非成帧信号，而CES业务配置时默认为CRC4的成帧格式，可以通过修改CES业务为非成帧格式处理；8.通过路径方式创建动态Tunnel不成功；可能原因：1、在创建Tunnel的过程中，增加了约束路由，但是约束路由配置错误，这里的约束路由端口IP一般只需填正向或反向路由上的接收端的端口IP，不是发送端的IP，而且不要填设为网元的LSR ID。
PTN设备故障处理总体解决方案
E1J1单盘告警原因及检查
☻名称：CONTEXT_FAIL ☻中文解释：建链失败 ☻原因：单盘未正常运行或者仿真芯片没有正常
工作 ☻检查方法：
➢ 1、检查单盘配置； ➢ 2、读取E1J1状态、性能，看E1仿真是否正常运行； ➢ 3、软件复位； ➢ 4、插拔单盘； ➢ 5、替换单盘。
E1J1单盘告警原因及检查
DZB_IN CONTEXT_PACKET_
LOS CARD_ABSENT
中文解释 电源故障告警 系统时钟丢失 PDH物理接口信号丢失 连接信号丢失
建链失败 端子板不在位 本端链路包丢失
盘不在位
E1J1单盘告警原因及检查
☻名称：POWERALM ☻中文解释：电源故障告警 ☻原因：1.2V 1.5V 1.8V 告警原因及检查
☻名称：PK_LOS ☻中文解释：丢包率过限 ☻原因：交换机内的丢包数超过了设定的门限值 。 ☻检查方法：
➢ 1、检查网管界面上端口的收发包数； ➢ 2、检查单盘配置中门限设置。
ESJ1单盘告警原因及检查
☻名称：PTP_LOS ☻中文解释：PTP同步丢失 ☻原因：PTP同步丢失 。 ☻检查方法：本地和对端PTP设置是否匹配。
➢ 1、检查有无输入光信号，检查输入光功率； ➢ 2、检查光纤是否折断； ➢ 3、拆下机盘，然后上电检查激光器是否工作正常。
GSJ2单盘告警原因及检查
☻名称：TF ☻中文解释：发送失效 ☻原因：千兆以太网光模块发送信号失效 ☻检查方法：
中文解释 电源故障告警 连接信号丢失
发送失效 TMC连接确认信号丢失 TMP连接确认信号丢失 TMS连接确认信号丢失
系统时钟丢失 机盘温度过限
GSJ2单盘告警及解释（续）
告警名称 PTP_ LOS IOP_HIGH IOP_LOW LASER_TCT
烽火通信PTN设备故障处理解决方案
常工作 ☻检查方法：
➢ 1、检查单盘配置； ➢ 2、读取E1J1状态、性能，看E1仿真是否正常运行； ➢ 3、软件复位； ➢ 4、插拔单盘； ➢ 5、替换单盘。
E1J1单盘告警原因及检查
☻名称：DZB_IN ☻中文解释：端子板不在位 ☻原因：相应槽位端子板不在正常工作状
态 ☻检查方法：
➢ 1、插拔端子板； ➢ 2、替换端子板； ➢ 3、更换E1J1及IEJ1的槽位。
➢ 1、检查光模块是否在位； ➢ 2、检查激光器散热是否良好。
XSJ2单盘常见告警及解释
告警名称 POWERALM TEMP_TCT
RF TF LASER_OFF TMC_LOC TMS_LOC TMP_LOC
中文解释 电源故障告警
盘温过限 收无光
激光器发送失效 激光器软关断
TMC连接确认信号丢失 TMS连接确认信号丢失 TMP连接确认信号丢失
➢ 1、读取E1J1单盘状态、性能，核对相应软硬 件版本；
➢ 2、软件复位E1J1单盘； ➢ 3、插拔单盘； ➢ 4、替换单盘。
E1J1单盘告警原因及检查
☻ 名称：SCLK_LOS ☻中文解释：系统时钟丢失 ☻原因：检测不到从背板过来的有效参考时钟时，会
上报系统时钟丢失告警 ☻检查方法：
➢ 1、读取XCU的状态、性能，看XCU是否正常工作； ➢ 2、进行XCU主备切换； ➢ 3、进行E1J1软件复位； ➢ 4、插拔E1J1单盘； ➢ 5、替换E1J1单盘； ➢ 6、更换E1J1单盘相应槽位。
☻名称：IOP_LOW ☻中文解释：输入光功率过低 ☻原因：激光器输入光功率过低 ☻检查方法：
➢ 1、检查光模块是否在位； ➢ 2、检查光输出端输出的光功率是否过低； ➢ 3、检查端口门限设定是否合适。
➢ 1、检查单盘配置； ➢ 2、读取E1J1状态、性能，看E1仿真是否正常运行； ➢ 3、软件复位； ➢ 4、插拔单盘； ➢ 5、替换单盘。
E1J1单盘告警原因及检查
☻名称：DZB_IN ☻中文解释：端子板不在位 ☻原因：相应槽位端子板不在正常工作状
态 ☻检查方法：
➢ 1、插拔端子板； ➢ 2、替换端子板； ➢ 3、更换E1J1及IEJ1的槽位。
➢ 1、检查光模块是否在位； ➢ 2、检查激光器散热是否良好。
XSJ2单盘常见告警及解释
告警名称 POWERALM TEMP_TCT
RF TF LASER_OFF TMC_LOC TMS_LOC TMP_LOC
中文解释 电源故障告警
盘温过限 收无光
激光器发送失效 激光器软关断
TMC连接确认信号丢失 TMS连接确认信号丢失 TMP连接确认信号丢失
➢ 1、读取E1J1单盘状态、性能，核对相应软硬 件版本；
➢ 2、软件复位E1J1单盘； ➢ 3、插拔单盘； ➢ 4、替换单盘。
E1J1单盘告警原因及检查
☻ 名称：SCLK_LOS ☻中文解释：系统时钟丢失 ☻原因：检测不到从背板过来的有效参考时钟时，会
上报系统时钟丢失告警 ☻检查方法：
➢ 1、读取XCU的状态、性能，看XCU是否正常工作； ➢ 2、进行XCU主备切换； ➢ 3、进行E1J1软件复位； ➢ 4、插拔E1J1单盘； ➢ 5、替换E1J1单盘； ➢ 6、更换E1J1单盘相应槽位。
☻名称：IOP_LOW ☻中文解释：输入光功率过低 ☻原因：激光器输入光功率过低 ☻检查方法：
➢ 1、检查光模块是否在位； ➢ 2、检查光输出端输出的光功率是否过低； ➢ 3、检查端口门限设定是否合适。
PTN技术及应用烽火PPT课件
光通信专家
内容摘要
1 PPTTNN技技术术产产生生背背景景 2 PTN关键技术 PTN技术概要、PTN技术体系、PTN关键技术（OAM、PS、Qos、Timer）
光通信专家
通讯网络对同步的需求
无线IP RAN对同步的需求
无线制式 GSM WCDMA FDD TD-SCDMA CDMA2000 WiMax FDD WiMax TDD LTE
时钟频率精度要求 0.05ppm 0.05ppm 0.05ppm 0.05ppm 0.05ppm 0.05ppm 0.05ppm
PTN技术及应用
◎
光通信专家
2010年1月
内容摘要
1 PTN技术产生背景 2 PTN关键技术 PTN技术概要、PTN技术体系、PTN关键技术（OAM、PS、Qos、Timer） 3 PTN应用场景 PTN技术概要、PTN技术体系、PTN关键技术（OAM、PS、Qos、Timer）
4 烽火PTN产品及测试情况介绍 5 烽火PTN组网案例
10
APS Automatic Protection Switching
11 其 MCC Management Communication Channel 他
12
SSM Synchronization Status Message
PTN与SDH OAM的比较
☻SDH
在SDH帧结构的固定位置提供J/B/C/K等开销的处理和传 递
流量整形（traffic shaping）：流量整形可以限制流量的突发，使报文流能以均匀的速率发 送，使业务流中的分组延时输出以符合业务模型的规定。
队列调度（Congestion Management）：当网络发生拥塞现象时，多个报文将同时竞争 使用资源，网络上的转发设备如何制定资源调度策略，决定报文转发处理次序，这就是拥塞 管理。拥塞管理一般采用队列机制，内容包括队列的创建、决定报文的队列归属的流分类和 队列间的调度策略。
PTN设备故障处理
严禁带电安装、拆除电源线。带电安装戒拆除电源线时会产生电火 花戒电弧，易导致火灾戒眼睛受伤。在安装、拆除电源线之前，必 须切断电源。
常用工具以及仪 表
常用工具以及仪 表
故障处理操作
故障处理基本流程 故障处理基本原则 一般故障原因 故障定位原则 故障定位基本方法
故障处理基本流 程
故障处理基本原 则
故障定位到单站后，排除单站内单板的问题。
– 例如某站光线路板有告警，怀疑收发光纤接反，则可将收、发两根光纤互换。 若互换后，光线路板告警消失，说明确实光纤接反。
解决电源、接地问题。
– 例如怀疑某设备输入电源和接地有问题，可以更换一路输入电源和接地端子 来定位排除。
故障定位基本方 法
配置数据分析法
替换法是指使用一个工作正常的物件去替换一个被怀疑工作丌正常 的物件，从而达到定位故障、排除故障的目的。这里的物件，可以 是一段线缆、一块单板戒一端设备。
排除传输外部设备的问题，如光纤、中继电缆、交换机、供电设备等。
– 若是交换机戒中继线的问题，则可不其他正常通道互换一下。若互换后告警 发生了转移，则说明是外部中继电缆戒交换机的问题，若互换后故障现象丌 变，则可能是传输的问题。
设备对接问题
线缆连接错误。 设备接地问题。 传输、交换网络之间时钟同步问题。
设备原因
设备原因指由亍传输设备自身的原因引发故障，主要包 括设备损坏和板件配合丌良。其中的设备损坏是指在设 备运行较长时间后，因板件老化出现的自然损坏。
故障定位原则
故障定位的一般原则：
在定位故障时，应先排除外部的可能因素，如光纤断、 交换故障戒电源问题等，再考虑传输设备的问题。
在定位故障时，要尽可能准确的定位故障站点，再将故 障定位到单板。
常用工具以及仪 表
常用工具以及仪 表
故障处理操作
故障处理基本流程 故障处理基本原则 一般故障原因 故障定位原则 故障定位基本方法
故障处理基本流 程
故障处理基本原 则
故障定位到单站后，排除单站内单板的问题。
– 例如某站光线路板有告警，怀疑收发光纤接反，则可将收、发两根光纤互换。 若互换后，光线路板告警消失，说明确实光纤接反。
解决电源、接地问题。
– 例如怀疑某设备输入电源和接地有问题，可以更换一路输入电源和接地端子 来定位排除。
故障定位基本方 法
配置数据分析法
替换法是指使用一个工作正常的物件去替换一个被怀疑工作丌正常 的物件，从而达到定位故障、排除故障的目的。这里的物件，可以 是一段线缆、一块单板戒一端设备。
排除传输外部设备的问题，如光纤、中继电缆、交换机、供电设备等。
– 若是交换机戒中继线的问题，则可不其他正常通道互换一下。若互换后告警 发生了转移，则说明是外部中继电缆戒交换机的问题，若互换后故障现象丌 变，则可能是传输的问题。
设备对接问题
线缆连接错误。 设备接地问题。 传输、交换网络之间时钟同步问题。
设备原因
设备原因指由亍传输设备自身的原因引发故障，主要包 括设备损坏和板件配合丌良。其中的设备损坏是指在设 备运行较长时间后，因板件老化出现的自然损坏。
故障定位原则
故障定位的一般原则：
在定位故障时，应先排除外部的可能因素，如光纤断、 交换故障戒电源问题等，再考虑传输设备的问题。
在定位故障时，要尽可能准确的定位故障站点，再将故 障定位到单板。
烽火-PTN常见故障的定位与排除48页PPT
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
烽火-PTN常见故障的定位与排除 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
烽火-PTN常见故障的定位与排除 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
烽火通信PTN设备故障处理解决方案
ESJ1单盘告警原因及检查
☻名称：RX_ERR ☻中文解释：收坏包过限 ☻原因：交换机接收到的坏包数超过了设定的
门限值。 ☻检查方法：检查网管界面上端口的收发包数
和门限设置。
光通信专家
GSJ2单盘常见告警及解释
告警名称 POWERALM
LINK_LOS TF
☻名称：PPI_LOS ☻中文解释：PDH物理接口信号丢失 ☻原因：E1信号没有正常接入 ☻检查方法：
➢ 1、检查E1信号是否正常从端子板前面板接入； ➢ 2、读取本盘状态、性能，看是否正常。
光通信专家
E1J1单盘告警原因及检查
☻名称：LINK_LOS ☻中文解释：连接信号丢失 ☻原因：系统口没有和交叉盘连接 ☻检查方法：
➢ 1、检查网管界面上端口的收发包数； ➢ 2、检查单盘配置中门限设置。
光通信专家
ESJ1单盘告警原因及检查
☻名称：PTP_LOS ☻中文解释：PTP同步丢失 ☻原因：PTP同步丢失 。 ☻检查方法：本地和对端PTP设置是否匹配。
光通信专家
烽火通信PTN设备故障处理解决 方案
烽火通信科技股份有限公司 客服中心 刘永珍 2010年03月
内容摘要
1 PTN设备常见告警解析 2 OAM简介及其应用 3 典型故障处理案例
光通信专家
E1J1单盘告警及解释
告警名称 POWERALM SCLK_LOS
PPI_LOS LINK_LOS CONTEXT_FAIL
TMC_LOC TMP_LOC TMS_LOC SCK_LOC TEMP_TCT
中文解释 电源故障告警 连接信号丢失
发送失效 TMC连接确认信号丢失 TMP连接确认信号丢失 TMS连接确认信号丢失
PTN典型故障解决
目录目录目录 (1)典型故障及处理方法 (2)1.1 带内DCN故障处理 (2)1.2 MPLS Tunnel故障处理 (6)1.3 PW故障处理 (7)1.4 CES业务故障处理 (9)1.5 以太网业务故障处理 (13)1.6 时钟故障处理 (16)1.7 QoS故障处理 (17)1.8 LAG故障处理 (21)典型故障及处理方法1.1 带内DCN故障处理介绍带内DCN出现故障时的现象、对系统的影响、可能原因、排除该故障时需要的工具、注意事项以及处理步骤等。
A、前提条件：查看工程文档，确认网元各个单板均使用配套版本。
B、故障现象：处理带内DCN的故障时，通常会遇到以下故障现象。
✧网管与网元通信中断，网管上网元图标变灰色，网元脱管。
✧网管操作命令没有响应。
若响应中断时间持续超过2分钟，网管与网元通信中断。
✧网管查询信息部分丢失。
C、故障处理流程图:带内DCN故障处理流程图如下图所示。
图带内DCN故障处理流程图D、对系统的影响✧网元和网管通信中断后，通过该网元来保持与网管通信的网元，若无其它方法连接网管，也将处于脱管状态。
其它网元则无影响。
✧若承载带内DCN的物理通道故障，则会影响该物理通道上承载的其它业务。
E、可能原因:对应故障处理流程图，带内DCN故障原因如下✧全网内的网元ID、网元IP或者子网掩码存在冲突。
✧故障网元的带内DCN端口未使能，或对接端口参数配置不一致。
✧故障网元与网管之间的物理连接中断。
✧接收信号丢失或接收光功率过低，无法提取DCN报文。
✧单板故障。
✧DCN穿越的第三方网络不健康，引入DCN风暴或DCN中断。
✧带内DCN通道带宽配置过低。
✧故障网元主控板正在复位或发生了主备倒换，带内DCN报文得不到响应。
a)处理带内DCN故障时✧如果网元通信中断，先处理网关网元的故障，再处理非网关网元的故障。
✧如果网元通信未中断，先处理非网关网元的故障，再处理网关网元的故障，避免造成非网关网元脱管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路检测到电源值不在设定范围内就产生告警。 ☻检查方法：
➢ 1、读取E1J1单盘状态、性能，核对相应软硬 件版本；
➢ 2、软件复位E1J1单盘； ➢ 3、插拔单盘； ➢ 4、替换单盘。
光通信专家
E1J1单盘告警原因及检查
☻名称：SCLK_LOS ☻中文解释：系统时钟丢失 ☻原因：检测不到从背板过来的有效参考时钟时，会
☻名称：LINK_LOS ☻中文解释：链路信号中断 ☻原因：以太网接口接收信号中断 ☻检查方法：
➢ 1、检查网线是否接好； ➢ 2、检查单盘与交叉盘的GE口工作模式是否一致。
光通信专家
ESJ1单盘告警原因及检查
