光纤陀螺仪特点
光纤陀螺仪技术的发展与研究

光纤陀螺仪技术的发展与研究一、引言光纤陀螺仪是一种通过利用光(或电磁波)的干涉效应,测定角速度的高精度陀螺仪,广泛应用于惯性导航、航天、测绘和制导等领域。
随着光纤技术和信息技术的迅猛发展,光纤陀螺仪已经成为高科技领域不可或缺的重要工具之一。
本文将主要探讨光纤陀螺仪技术的发展和研究,通过分类介绍,详细阐述其原理、特点和应用。
二、光纤陀螺仪分类1. 常规光纤陀螺仪常规光纤陀螺仪具有独特的双波长光源、光学路径、检波器和信号处理方法。
其原理基于旋转对光波传播速度产生的不同效应,通过不同的光学干涉方法,最终实现对角速度的精准测量。
常规光纤陀螺仪具有精度高、抗干扰能力强、稳定性好等特点。
广泛应用于惯性导航、飞行器姿态控制、地震测量等领域。
但其灵敏度和稳定性也受到机械和光电元器件的影响,因此需要优化技术和材料、加强可靠性等方面的研究工作。
2. 纤维光栅陀螺仪纤维光栅陀螺仪是利用光纤光栅的干涉效应实现的陀螺仪。
其原理基于声学波的激发和布拉格反射,通过声学-光学相互转换,实现对角速度的高精度测量。
相对于常规光纤陀螺仪,纤维光栅陀螺仪具有灵敏度高、体积小、重量轻、功耗低等优点,可应用于重量限制的场合。
然而其对温度和振动等环境干扰的敏感性也较高,需要进行相应的技术研究和优化。
3. 拉曼光纤陀螺仪拉曼光纤陀螺仪是利用拉曼散射效应实现的陀螺仪。
其原理是通过光场的拉曼反散射,实现光波的频移和相移,从而测量系统的角速度。
相对于常规光纤陀螺仪和纤维光栅陀螺仪,拉曼光纤陀螺仪具有灵敏度高、免受磁场干扰等优点,因此在航天器的导航、高精度地震测量、地下勘探等领域有着广泛的应用。
但其可测量范围较窄,信噪比偏低等问题也需要进一步改进。
三、光纤陀螺仪技术发展光纤陀螺仪技术的发展是基于光纤制造、光学设计、信号处理等多个领域的紧密结合。
近年来,其研究方向主要包括以下三个方面:1. 新型传感器和器件新型光纤传感器和器件的出现,极大地推进了光纤陀螺仪技术的发展。
光纤陀螺仪的发展及应用

光纤陀螺仪的发展及应用光纤陀螺仪是一种基于光学原理的精密仪器,用于测量和检测物体的角速度和角位移。
它的工作原理是利用光纤作为传感器,在光的干涉和干扰效应下实现对角速度进行精确测量和计算。
光纤陀螺仪具有高精度、快速响应、长寿命和抗干扰性强等优点,因此在航空航天、导航、地震监测和工业控制等领域得到广泛应用。
光纤陀螺仪的发展经历了几个重要的阶段。
最早的光纤陀螺仪出现在20世纪70年代,它使用了光纤作为传感器,在光的干涉效应下实现对角速度的测量。
然而,当时的光纤陀螺仪体积庞大、价格昂贵、性能不稳定,限制了其在实际应用中的推广和应用。
随着技术的发展,光纤陀螺仪逐渐趋于小型化、高精度化和低功耗化。
在20世纪90年代,研究人员提出了一种新的光纤陀螺仪结构,即光纤环结构。
这种结构有效地实现了对光在光纤中传播时产生的微小光程差的测量,大大提高了陀螺仪的灵敏度和稳定性。
近年来,随着光纤技术的不断进步,光纤陀螺仪实现了更高的分辨率、更低的噪声和更宽的测量范围。
同时,光纤陀螺仪的体积也不断减小,造价也大大降低,使得其在大规模商业化应用中更具有竞争力。
光纤陀螺仪目前在航天航空领域有着广泛的应用。
它可以用于飞行器的导航、姿态控制和稳定系统,实时测量飞行器的角速度和绕各轴旋转角度,从而保证飞行器的安全和稳定。
光纤陀螺仪还可以用于航天器的精确定位和导航,为太空探测任务提供准确的数据支持。
此外,光纤陀螺仪还被广泛应用于民用领域。
例如,光纤陀螺仪可以用于汽车导航系统,提供准确的行驶方向和距离信息;在地震监测中,光纤陀螺仪可以实时监测地壳的变化,预警地震;还可以在工业控制系统中实现精确的角位移测量和控制,提高生产过程的自动化和智能化水平。
总的来说,光纤陀螺仪以其高精度、快速响应和抗干扰性强的特点,成为现代导航和控制系统中不可或缺的重要元件。
随着技术的进一步发展,相信光纤陀螺仪在更多领域的应用前景将更加广阔。

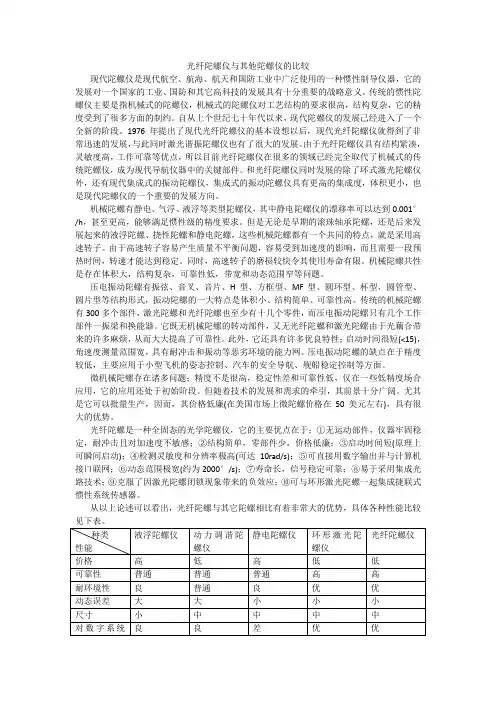

光纤陀螺仪与其他陀螺仪的比较

光纤陀螺仪与其他陀螺仪的比较现代陀螺仪是现代航空、航海、航天和国防工业中广泛使用的一种惯性制导仪器,它的发展对一个国家的工业、国防和其它高科技的发展具有十分重要的战略意义。
传统的惯性陀螺仪主要是指机械式的陀螺仪,机械式的陀螺仪对工艺结构的要求很高,结构复杂,它的精度受到了很多方面的制约。
自从上个世纪七十年代以来,现代陀螺仪的发展己经进入了一个全新的阶段。
1976年提出了现代光纤陀螺仪的基本设想以后,现代光纤陀螺仪就得到了非常迅速的发展,与此同时激光谐振陀螺仪也有了很大的发展。
由于光纤陀螺仪具有结构紧凑,灵敏度高,工作可靠等优点,所以目前光纤陀螺仪在很多的领域已经完全取代了机械式的传统陀螺仪,成为现代导航仪器中的关键部件。
和光纤陀螺仪同时发展的除了环式激光陀螺仪外,还有现代集成式的振动陀螺仪,集成式的振动陀螺仪具有更高的集成度,体积更小,也是现代陀螺仪的一个重要的发展方向。
机械陀螺有静电、气浮、液浮等类型陀螺仪,其中静电陀螺仪的漂移率可以达到0.001°/h,甚至更高,能够满足惯性级的精度要求。
但是无论是早期的滚珠轴承陀螺,还是后来发展起来的液浮陀螺、挠性陀螺和静电陀螺,这些机械陀螺都有一个共同的特点,就是采用高速转子。
由于高速转子容易产生质量不平衡问题,容易受到加速度的影响,而且需要一段预热时间,转速才能达到稳定。
同时,高速转子的磨损较快令其使用寿命有限。
机械陀螺共性是存在体积大,结构复杂,可靠性低,带宽和动态范围窄等问题。
压电振动陀螺有振弦、音叉、音片、H型、方框型、MF型、圆环型、杯型、圆管型、圆片型等结构形式,振动陀螺的一大特点是体积小、结构简单、可靠性高。
传统的机械陀螺有300多个部件,激光陀螺和光纤陀螺也至少有十几个零件,而压电振动陀螺只有几个工作部件一振梁和换能器。
它既无机械陀螺的转动部件,又无光纤陀螺和激光陀螺由于光藕合带来的许多麻烦,从而大大提高了可靠性。
此外,它还具有许多优良特性;启动时间很短(<15),角速度测量范围宽,具有耐冲击和振动等恶劣环境的能力网。
光纤陀螺仪原理

光纤陀螺仪原理1. 引言光纤陀螺仪(Fiber Optic Gyroscope,简称FOG)是一种利用光纤和激光干涉原理测量角位移的装置。
光纤陀螺仪工作稳定、精度高、重量轻、体积小、抗振动能力强,广泛应用于航天、航海、火箭、导弹等领域。
本文将详细解释与光纤陀螺仪原理相关的基本原理。
2. 基本原理光纤陀螺仪的工作原理基于光的干涉效应,通过测量光传播路径中的相位差来得到角位移的信息。
光纤陀螺仪主要由光源、分束器、光纤环路和光电探测器等部分组成。
2.1 光源光纤陀螺仪一般采用激光光源作为发射器。
激光具有单色性、方向性和相干性等优点,可以提供稳定的光信号用于测量。
激光源发射出的激光光束经过准直、偏振等处理后,进入光纤环路进行干涉。
2.2 分束器分束器是将激光光束分成两束的光学组件。
一束光沿着光纤环路的顺时针方向传播,称为顺时针光;另一束光沿着逆时针方向传播,称为逆时针光。
2.3 光纤环路光纤环路是光纤陀螺仪的核心部分,由多个光纤组成。
光纤环路通常采用“S”型或“Z”型布局,其目的是使光在环路中传播一定长度,以增大传播时间,提高测量精度。
在光纤环路中,顺时针光和逆时针光通过相同的光纤传输,形成光纤内壁的干涉。
2.4 光电探测器光电探测器用于测量干涉光信号的强度。
光纤环路两端分别安装有光电探测器,用于接收顺时针光和逆时针光经过干涉后的光强信号。
3. 工作过程光纤陀螺仪的工作过程可以分为两个阶段,即初级调零和运行测量。
3.1 初级调零初级调零是为了消除光纤陀螺仪中的零偏误差。
在初级调零过程中,设备会自动采集并记录下零偏误差的数值。
首先,光纤陀螺仪的光源发射激光光束,分束器将光束分成顺时针光和逆时针光,然后它们分别沿着光纤环路传播。
在传播过程中,如果光纤环路没有发生旋转,则顺时针光和逆时针光会以相同的路径传播回来。
当顺时针光和逆时针光在光纤环路两端重新合成时,它们会以特定的相位关系进行干涉。
这种干涉会导致光电探测器接收到的光强发生相应的变化。
光纤陀螺仪的原理结构

光纤陀螺仪的原理结构光纤陀螺仪的原理和结构是指用光纤做为传感器的陀螺仪。
它是一种利用光信号传输和干涉效应测量旋转角速度的设备。
光纤陀螺仪具有高精度、快速响应、可靠稳定等优点,被广泛应用于航空、航天、导航、地震勘测等领域。
光纤陀螺仪的基本结构包括激光器、光纤传输系统、光波导环和光探测系统。
激光器产生激光光束,光纤传输系统将激光光束通过光纤传输到光波导环。
光波导环是一个闭合环形结构,光纤会以环形方式被盘绕在上面。
当光波导环以角速度旋转时,由于旋转光路长度的改变,光信号会发生相位差。
最后,光探测系统通过干涉效应来测量光信号的相位差,从而可以间接推导出光波导环的旋转角速度。
光纤陀螺仪工作原理基于Sagnac效应和干涉效应。
Sagnac效应是指当光信号在旋转的均匀介质中传输时,在均匀介质静止时光程差为零,而当介质旋转时,由于光相对旋转介质传播速度的差异,会产生一个光程差。
而干涉效应是指由于光波的相干性,当两束光信号经过耦合后再次分离时,会产生干涉现象,即得到干涉光场。
利用干涉效应,我们可以通过测量干涉光场的变化来得到光波导环旋转角速度的信息。
具体地,光纤陀螺仪的工作过程如下:首先,激光器产生一束高强度的单色激光光束,并通过光纤传输系统将其传输到光波导环。
光波导环的设计使得光信号在环形结构中进行多次来回传输,从而增加了干涉效应的强度和灵敏度。
当旋转光波导环时,光信号会在环形结构上随着旋转方向进行分裂,并沿着相反方向传播。
在传播过程中,光信号经历了环形路径的不同长度,从而产生了一个光程差。
这个光程差会引起光信号的相位差。
光探测系统会接收到经过光波导环的光信号,并将其分为两路,分别称为参考光和测试光。
然后,参考光和测试光会通过一系列的光学器件进行处理。
光学器件可以将两路光信号重新耦合在一起,产生干涉现象。
光探测器会监测干涉光场的强度变化,然后将其转换为电信号。
根据干涉光场的变化,我们可以计算出光波导环旋转的角速度。
光纤陀螺仪的使用方法与误差分析

光纤陀螺仪的使用方法与误差分析光纤陀螺仪是一种非常重要的惯性导航装置,其基本原理是利用光纤传感器测量设备的转动角速度。
光纤陀螺仪具有精度高、体积小、重量轻等优点,在航空、航天、船舶等领域有着广泛的应用。
然而,由于各种原因,光纤陀螺仪在使用过程中可能会出现误差,因此正确使用和误差分析是非常关键的。
首先,光纤陀螺仪的正确使用方法是确保准确测量角速度的前提。
在使用之前,应首先对光纤陀螺仪进行校准。
校准的过程包括零偏校准和比例尺校准两个步骤。
零偏校准是指将光纤陀螺仪放置在静止状态下,将测量到的角速度归零。
比例尺校准是指通过旋转光纤陀螺仪,测量到的角速度与实际角速度之间的差异进行调整,以确保测量结果的准确性。
其次,误差分析是对光纤陀螺仪测量结果的准确性进行评估和修正的过程。
光纤陀螺仪可能出现的误差包括零偏误差、量程误差、非线性误差和温度漂移误差等。
零偏误差是指在零速度条件下,光纤陀螺仪测量结果与实际角速度之间的偏差。
零偏误差可以通过多次测量取平均值的方法来减小。
量程误差是指光纤陀螺仪测量结果与实际角速度之间的偏差随测量范围的增大而增大。
对于不同量程的测量,可以选择合适的量程范围来减小量程误差。
非线性误差是指光纤陀螺仪测量结果与实际角速度之间的非线性关系,可以通过线性补偿的方法来降低。
温度漂移误差是指光纤陀螺仪在温度变化的情况下,测量结果与实际角速度之间的偏差。
可以通过温度补偿的方法来减小温度漂移误差。
除了上述误差,还有一些其他因素可能会对光纤陀螺仪的测量结果产生影响。
比如,机械振动、电磁干扰和辐射等都可能引起光纤陀螺仪的测量误差。
为了尽量减小这些误差,可以通过增加机械隔离、电磁屏蔽和改进传感器结构等方式来提高光纤陀螺仪的抗干扰能力和稳定性。
总之,光纤陀螺仪的正确使用方法和误差分析是保证测量结果准确性的关键。
通过校准光纤陀螺仪以及对各种误差进行合理分析和修正,可以有效提高光纤陀螺仪的精度和可靠性。
在实际应用中,还应根据具体情况选择适当的校准方法和误差分析手段,并结合其他惯性导航装置进行综合应用,以提高导航系统的整体性能。
光纤陀螺概述.

第3节光纤陀螺的工作原理
光纤陀螺的基本原理是基于Sagnac 效应, 如图1所示,在同一光学
回路中, 沿顺时针方向( CW) 逆时针方向( CCW) 传播的两束光,
当回路绕垂直于自身的轴转动时将使两束光产生相位差, 该相位 差的大小与光回路的旋转速率成比例。
图1:Sagnac 效应原理图
第3节光纤陀螺的工作原理
了具有自相似性的
分型噪声。
1 f
分形噪声是一种具有长程相似性、自相似性及 度特点的非平稳噪声。
类型普
第4节光纤陀螺的误差分析
从误差特性的角度来分析,光纤陀螺的噪声主要包括量化噪声、随机 游走、偏置不稳定性和速率随机游走。其中,随机游走系数的主要来 源是光源的的相对强度噪声、探测器的电噪声和散粒噪声以及相关时 间比采样时间短的其他高频噪声项和光线陀螺中的二阶背向散射,这 些噪声均可用白噪声描述。零偏不稳定性源于法拉第磁场效应、温度 波动引起的飘移或其他低频环境噪声以光纤陀螺中的偏振演变和探测 器的闪烁噪声。
光纤陀螺概述
2012年5月13日
内容安排
光纤陀螺的定义、简介、特点; 光纤陀螺的分类; 光纤陀螺的工作原理; 光纤陀螺的误差分析; 光纤陀螺的应用与发展。
第1节光纤陀螺的定义、简介、特点
中文名:光纤陀螺 英文名:Fiber Optical Gyro 定 义:应用激光及光导纤维技术测量物体相对于惯
使用寿命;
(4)易于采用集成光路技术,信号稳定,且可直接用数字 输出,并与计算机接口联接;
第1节光纤陀螺的定义、简介、特点
与机电陀螺、激光陀螺相比,具有如下特点:
(5)通过改变光纤的长度或光在线圈中的循环传播次数,
可以实现不同的精度,并具有较宽的动态范围; (6)相干光束的传播时间短,因而原理上可瞬间启动,无 需预热; (7)可与环形激光陀螺一起使用,构成各种惯导系统的传
光纤陀螺在测绘中的应用

光纤陀螺在测绘中的应用测绘是一门古老而又重要的学科,它在人类社会发展的各个领域都起着至关重要的作用。
而随着科技的不断进步和创新,各种新的测绘技术被应用于实践中,为测绘工程师带来了更高的精度和效率。
其中,光纤陀螺在测绘中的应用被广泛关注和研究。
一、光纤陀螺技术的原理和特点光纤陀螺是一种基于光学原理的高精度角位移测量仪器,其工作原理是利用光的传输和反射原理来测量旋转的相对速度和角位移。
它的核心部件是一段光纤,在光纤中激发出光脉冲,通过光纤的内部传输,再反射回来。
通过测量纠正后的光纤路径与未经旋转前路径的差异,可以精确计算出旋转的角度和速度。
光纤陀螺的最大特点是高灵敏度和高稳定性。
相比于传统的机械陀螺,光纤陀螺无需物理接触,因此避免了摩擦和磨损带来的误差。
而且光纤陀螺的传感器具有很高的灵敏度,可以检测微小的旋转角度变化,提供更加准确和精细的数据。
另外,光纤陀螺还具有良好的抗震性能和稳定性,能够在各种恶劣的环境条件下正常工作。
二、光纤陀螺在地壳形变监测中的应用地壳形变是地球上自然活动的表现,是地震、地热、地质构造等现象的结果。
准确监测地壳形变对于研究地球内部结构、预测地震等具有重要意义。
而光纤陀螺的高精度和高灵敏性使得它成为地壳形变监测的理想工具之一。
利用光纤陀螺进行地壳形变监测的原理是通过布设光纤传感网络,实时收集大量的旋转数据。
这些数据可以反映出地壳的微小变形和扭转,从而研究地表的运动情况。
通过长期的观测和数据分析,可以更好地了解地震活动的规律和特点,提高地震预警的准确性。
三、光纤陀螺在测量车辆行驶轨迹中的应用车辆行驶轨迹的测量对于城市规划和交通管理具有重要意义。
传统的轨迹测量方法多依赖于GPS和惯性导航系统,但在城市的高楼大厦中,信号受到遮挡和干扰,测量误差较大。
而通过光纤陀螺的应用,则能够提供更加准确和稳定的轨迹测量结果。
利用光纤陀螺进行车辆轨迹测量的原理是在车辆上固定一段光纤陀螺,通过测量光纤陀螺与地面之间的角位移,可以计算出车辆的移动轨迹。
光纤陀螺仪在导航系统中的精度提升

光纤陀螺仪在导航系统中的精度提升一、光纤陀螺仪概述光纤陀螺仪(Fiber Optic Gyroscope, FOG)是一种利用光波导原理工作的角速度传感器,它具有高精度、高可靠性、长寿命等优点,在现代导航系统中扮演着重要角色。
与传统的机械陀螺仪相比,光纤陀螺仪没有旋转部件,因此具有更高的稳定性和更低的维护成本。
1.1 光纤陀螺仪的工作原理光纤陀螺仪的工作原理基于萨格纳克效应(Sagnac Effect),即当光在闭合路径上传播时,由于存在角速度,逆时针和顺时针方向上的光速会有所不同。
通过测量两个方向上光程差,可以计算出角速度。
1.2 光纤陀螺仪的组成光纤陀螺仪主要由光源、光纤环、光电探测器、信号处理器等部分组成。
光源发出的光信号通过耦合器进入光纤环,光纤环的一端固定,另一端可以旋转。
当光纤环旋转时,逆时针和顺时针方向上的光信号会产生相位差,这个相位差由光电探测器检测,并转换为电信号,最后由信号处理器进行处理和分析。
1.3 光纤陀螺仪的优势光纤陀螺仪的优势主要体现在以下几个方面:- 高精度:由于光纤陀螺仪测量的是光的相位差,因此其测量精度非常高。
- 高稳定性:光纤陀螺仪没有机械旋转部件,因此不受机械磨损和振动的影响。
- 长寿命:由于光纤陀螺仪的稳定性和可靠性,其使用寿命非常长。
- 抗干扰能力强:光纤陀螺仪对电磁干扰和温度变化具有很好的抵抗能力。
二、光纤陀螺仪在导航系统中的应用光纤陀螺仪在导航系统中的应用非常广泛,包括航空、航天、航海、陆地车辆导航等领域。
在这些领域中,光纤陀螺仪主要用于提供高精度的角度信息,以实现精确导航。
2.1 航空导航系统在航空导航系统中,光纤陀螺仪可以提供飞机的姿态信息,包括俯仰角、滚转角等。
这些信息对于飞机的稳定飞行和精确导航至关重要。
2.2 航天导航系统在航天导航系统中,光纤陀螺仪可以用于测量卫星或航天器的姿态变化,为航天器的轨道控制和姿态调整提供重要数据。
2.3 海上导航系统在海上导航系统中,光纤陀螺仪可以为船舶提供准确的航向信息,帮助船舶在复杂的海洋环境中保持正确的航向。
光纤陀螺仪的结构优化与性能研究

光纤陀螺仪的结构优化与性能研究光纤陀螺仪是一种基于Sagnac效应的高精度惯性导航仪器,具有在航空航天、航海导航、地震监测等领域中广泛应用的潜力。
为了进一步提高光纤陀螺仪的稳定性和准确度,研究人员们不断进行结构优化与性能研究。
本文将从光纤陀螺仪的结构特点、优化方法以及性能提升方面进行探讨。
首先,我们来介绍一下光纤陀螺仪的结构特点。
光纤陀螺仪主要由光源、光纤环、偏振器、光电探测器等组件组成。
其中,光源通过光纤传输光信号到光纤环,经由一个或多个光纤轴向传递的光波呈现反向传递并通过光电探测器接收。
通过测量两个传播方向上光波的相位差变化,可以得到陀螺仪的旋转角速度。
光纤陀螺仪具有体积小、重量轻、精度高等特点,但也存在一些问题,例如温度变化对精度的影响以及光纤损耗等。
为了解决这些问题,研究人员们进行了一系列的结构优化研究。
首先是对光源和光电探测器进行优化。
采用更高功率的激光器可以提高探测器的信号强度,从而提升陀螺仪的灵敏度和稳定性。
此外,研究人员还可以使用更高灵敏度的光电探测器,以提高光纤陀螺仪的性能。
同时,对光纤环的制备和安装也进行了优化。
采用先进的光纤制备技术可以减小光纤损耗,提高光纤陀螺仪的精度和稳定性。
其次,研究人员还探索了一些其他的结构优化方法。
例如,通过增加光纤环的长度可以提高光纤陀螺仪的灵敏度和准确度,但也会增加光纤损耗,需要在长度和精度之间做取舍。
此外,研究人员还尝试了引入光纤光栅的结构,用于进一步提高光纤陀螺仪的灵敏度和稳定性。
光纤光栅可以改变光波的传播路径,从而减小环境因素对陀螺仪的影响。
最后,研究人员还致力于提升光纤陀螺仪的性能。
一方面,他们通过改进算法和信号处理技术,提高了陀螺仪的运算速度和精度。
另一方面,他们也尝试了使用新材料和新技术来制作光源和光电探测器,以提高光纤陀螺仪的灵敏度和稳定性。
特别是,纳米技术的发展为光纤陀螺仪的性能提升提供了新的可能性,例如利用纳米材料制备高灵敏度的光纤环,进一步提高光纤陀螺仪的性能。
光纤陀螺的工作原理和特点

光纤陀螺的工作原理和特点光纤陀螺和激光陀螺同为光学陀螺,二者都是基于萨格奈克(Sagnac)效应的光电式惯性敏感仪器,具有高灵敏度、高精度、高可靠性、大动态范围等特点。
萨格奈克(Sagnac)效应是法国物理学家M.Sagnac于1913年发现的。
该效应可归纳为:在旋转的闭合光路中反向传播的两束光会发生干涉,且引起干涉的光程差L∆与闭合光路的旋转角速度Ω有如下关系4 L A c Ω∆=(1) 其中A是光路所围面积,c是光速。
由式(1)可知,在光路所围面积A一定的情况下,反向传播的两束光的光程差L∆正比于光路旋转角速度Ω。
而两束光干涉后的光强分布是L∆的函数,由此可知干涉后的光强分布与光路角速度Ω存在函数关系。
利用这一关系便可以设计出敏感角速度的光学传感器——光纤陀螺。
光纤陀螺的基本光路系统下图所示:图1 光纤陀螺的原理结构示意图它是由长度为L的单模光纤代替Sagnac 干涉仪中圆形光路部分而构成。
来自光源的光束通过分束器分成了两束光, 这两束光分别从缠绕在半径为R的环上的光纤线圈两端耦合进入光纤传感线圈并反向传输。
从光纤线圈两端出来的两束光, 通过合束器后又重新复合, 并且产生干涉。
如果光纤线圈处在静止状态, 由式(1)知从光纤线圈两端出来的两束光的光程差(相位差)为零;如果光纤线圈以角速度ω旋转, 这两束光会由于Sagnac 效应而产生光程差(相位差),此时两束光的传播速度是有差异的。
与ω同方向传输的光传播速度为[1]:211c C R n n ω⎛⎫=+- ⎪⎝⎭同 (2) 与ω反方向传输的光传播速度为:211c C R n n ω⎛⎫=-- ⎪⎝⎭反 (3) 式中c 为真空中的光速;n 为光纤的折射率。
与ω同方向行进的光的到达分束器的时间为:22cl T A n c ω=+同 (4) 与ω反方向行进的光的到达分束器的时间为: 22cl T A n c ω=-反 (5) 式中A 为光路所包围的面积, 对于光纤线圈而言A=TR 2。
光纤陀螺仪原理

光纤陀螺仪原理光纤陀螺仪是一种利用光学原理测量角速度的仪器,其原理基于光的干涉和光纤的特性。
光纤陀螺仪具有高精度、高灵敏度和长寿命等优点,被广泛应用于航空航天、国防军工、地质勘探等领域。
本文将介绍光纤陀螺仪的原理及其工作过程。
光纤陀螺仪的原理是基于Sagnac效应。
Sagnac效应是指当光线沿着一个封闭的回路传播时,如果这个回路发生了旋转,光线在回路中就会产生干涉现象。
光纤陀螺仪利用这一原理来测量光线所受到的旋转影响,从而得到角速度的信息。
光纤陀螺仪由光源、光栅、光纤环和探测器等部件组成。
光源发出的光线经过光栅分成两束,分别沿着光纤环的两个方向传播。
当光纤环发生旋转时,两束光线会产生相位差,这种相位差会随着旋转角速度的变化而变化。
探测器接收到两束光线的干涉信号,通过测量干涉信号的变化来计算出光纤环的旋转角速度。
光纤陀螺仪的工作过程可以简单描述为,光源发出的光线经过光栅分成两束,分别沿着光纤环的两个方向传播,然后再次汇聚到探测器上。
当光纤环发生旋转时,两束光线会产生相位差,这种相位差会随着旋转角速度的变化而变化。
探测器接收到两束光线的干涉信号,通过测量干涉信号的变化来计算出光纤环的旋转角速度。
光纤陀螺仪具有许多优点,例如精度高、灵敏度高、响应速度快、使用寿命长等。
与传统的机械陀螺仪相比,光纤陀螺仪无需机械零件,因此具有更高的稳定性和可靠性。
此外,光纤陀螺仪还可以实现全方位测量,适用于复杂的工作环境。
总之,光纤陀螺仪利用光学原理和光纤技术实现了对角速度的高精度测量,具有广泛的应用前景。
随着光纤技术的不断发展和完善,光纤陀螺仪将在航空航天、国防军工、地质勘探等领域发挥越来越重要的作用。
科技成果——光纤陀螺

科技成果——光纤陀螺技术开发单位上海航天控制技术研究所技术概述光纤陀螺是一种无运动部件,全固态结构的高精度加速率测量仪表,具有高可靠性、长寿命,抗冲击和振动等特点。
其应用的光纤环针对不同的精度需求采用四级、八级和十六级对称绕法及脱骨架技术,同时采用温度补偿技术,极大提升了光纤陀螺的全温精度指标。
通过对光纤陀螺敏感环,采用多层磁屏蔽技术,提升了光纤陀螺抗磁场性能;宇航级光纤陀螺通过对光学器件的辐照机理的研究,采取针对性抗辐射技术,确保在空间环境中能够稳定可靠工作;采取三轴一体设计技术,较大降低了成本,同等精度下缩小了产品体积。
目前上海航天控制技术研究所已经成功研制了各型光纤陀螺,产品精度覆盖0.5-0.005°/h,可10年以上稳定可靠工作,已在星、箭、弹、车辆和船舶中得到了广泛应用。
根据用户需求通过调整光纤环长度和光纤陀螺尺寸能够满足不同精度应用场合需求。
主要技术指标零偏稳定性:0.5-0.005°/h;零偏重复性:0.5-0.005°/h;标度因数重复性:小于50ppm;测量范围:60-900°/h;外形尺寸:φ50mm-φ128mm;适用温度:-40℃到60℃;功耗:小于3W;抗冲击性能:1500g。
先进程度国际先进技术状态小批量生产、工程应用阶段适用范围航空航天:光纤陀螺在航空航天产品的卫星、导弹、运载火箭、导弹发射车、运输车以及电子行业的雷达运输车上均有广泛的应用。
光纤陀螺用于测量载体的角速率信息,进而获取载体的姿态信息,光纤陀螺在航空航天中具有导航、定位、定向需求的应用场合中具有广泛的应用;石油钻井测斜:石油管道测量中也多采用惯导系统,光纤陀螺是惯导系统中获取姿态不可缺少的敏感元件之一;无人驾驶:在无人机、无人船和无人车辆中为了获取载体的姿态和运动轨迹,广泛用光纤陀螺测量载体的角速率和姿态信息。
获奖情况获航天总公司(部级)科技成果一等奖专利状态申请专利10项。
光纤陀螺仪

光纤陀螺仪光纤陀螺仪属于第四代陀螺仪——光学陀螺仪的一种,其基本原理基于萨格纳效应,即在同一闭合光路中从同一光源发出两束特征相同的光,沿相反的方向进行传播,回合到同一探测点,产生干涉。
若存在绕垂直于闭合光路所在平面的轴线相对惯性空间转动的角速度,则沿正、反方向传播的光束产生光程差,该差值与角速度成正比。
通过光程差与相应的相位差的关系,可通过检测相位差计算角速度。
它一般由光纤传感线圈、集成光学芯片、宽带光源和光电探测器组成。
与传统的机械陀螺仪相比,具有无运动部件、耐冲击、结构简单、启动时间短、灵敏度高、动态范围宽、寿命长等优点。
与另一种光纤陀螺仪——环形激光陀螺仪相比,光纤陀螺仪不需要光学镜的高精度加工、光腔的严格密封和机械偏置技术,能够有效克服了激光陀螺的闭锁现象,易于制造。
1、光纤陀螺仪的分类光纤陀螺仪按照不同的分类标准,有不同的分类结果。
按结构可分为单轴和多轴光纤陀螺,光纤陀螺的多轴化是其发展方向之一。
按其回路类型可分为开环光纤陀螺和闭环光纤陀螺两类,开环光纤陀螺不带反馈,直接检测光输出,省去许多复杂的光学和电路结构,具有结构简单,价格便宜,可靠性高和功率消耗低等优点,缺点是靠增加单模光纤的长度来提高陀螺仪的灵敏度,输入输出线性度差,动态范围小,主要用作角度传感器。
闭环光纤陀螺包含闭环环节,大大降低光源漂移的影响,扩大了光纤陀螺的动态范围,对光源强度变化和元件增益变化不敏感,陀螺漂移非常小,输出线性度和稳定性至于相位变换器有关,主要应用于中等精度的惯性导航,对光纤陀螺的小型化和稳定性有重要作用,是高精度光纤陀螺研究的主要趋势。
按光学系统的构成可分为全光纤型和集成光学器件型。
全光纤型陀螺成本较低,但实现高精度的技术难度较大,大多用于精度要求不高和低成本的场合。
集成光学器件光纤陀螺在信号处理中可采用数字闭环技术,易于实现高精度和高稳定性,是目前最常用的光纤构成模式。
按性能和应用的角度可分为速率级、战术级和惯性级3个级别。
光纤陀螺仪原理及应用课件

光纤陀螺仪的应用
光纤陀螺仪在导航和惯性测量中具有广泛的应用。它被用于惯性导航系统、 无人机、机器人、地震监测和飞行器姿态控制等领域。
光纤陀螺仪在航空航天领域的 应用
光纤陀螺仪在航空航天领域具有重要的应用价值。它被用于飞行器导航、星 敏感器校准、航天器定位和控制等关键任务。
光纤陀螺仪未来的发展趋势
光纤陀螺仪的未来发展趋势包括提高精度和稳定性、减小体积和重量、降低成本,并结合其他传感器和技术实 现更复杂的功能。
光纤陀螺仪原理及应用课 件
欢迎大家来到光纤陀螺仪原理及应用课件。本课件将为您介绍光纤陀螺仪的 概述、工作原理、精度和性能、应用领域以及未来的发展趋势。
光纤陀螺仪的概述
光纤陀螺仪是一种基于光学原理的高精度角速度传感器,用于测量物体的转动状态。通过光学纤维在物体旋转 时产生的干涉效应来实现角速度测量。
光纤陀螺仪的工作原理
光纤陀螺仪利用Sagnac效应,即在旋转参考帧中光的光程差导致相位差,从 而测量旋转角速度。光纤螺旋形状的布局使其具有高灵敏度和稳定性。
光纤陀螺仪的精度和性能
光纤陀螺仪具有较高的精度和性能。其精度可达到每小时几百亿分之一度,稳定性较好,可广泛应用于导航、 惯性测量和姿态控制等领域。
光纤陀螺仪的原理和精度提升技术

光纤陀螺仪的原理和精度提升技术光纤陀螺仪是一种利用光纤的波导特性测量角速度和角位移的高精度仪器。
它利用光束经过光纤的传播速度可受到旋转的影响这一原理来实现测量。
光纤陀螺仪广泛应用于导航、航天、航海、地震、无人驾驶等领域,并且随着技术的不断提升,其精度也在不断提高。
一、光纤陀螺仪的原理光纤陀螺仪的工作原理可以简单描述为:当光束通过光纤中心轴进入光纤时,会以高度集中在纤芯中心的方式传播。
如果光纤处于静止状态,那么光束经过光纤后会保持原样。
但是,如果光纤发生旋转,由于光纤的波导特性,光束在传播过程中会发生折射,导致光束的传播方向发生改变。
利用这种光纤的特性,我们可以通过测量光束传播方向的改变来计算出光纤的旋转角速度。
二、光纤陀螺仪的精度提升技术在实际应用中,光纤陀螺仪的精度是十分重要的。
为了提升光纤陀螺仪的精度,人们在不同方面做出了一系列的改进和创新。
1. 光纤质量的提升精度提升的第一步就是提升光纤的质量。
目前,制备光纤的技术已经非常成熟,可以制造出质量极高的光纤。
高质量的光纤具有以下特点:纤芯和包层之间的折射率差小、纤芯材料的纯度高、光纤的直径均匀等。
这些特点使得光纤在传播光束时能够更加稳定和准确。
2. 光源和光探测器的改进另一个提升精度的关键是改进光源和光探测器。
光源的稳定性和光束发散度对光纤陀螺仪的精度有着重要影响。
传统的光源如半导体激光器已经无法满足要求,逐渐被更加稳定和发散度更小的光源所取代。
光探测器也在不断研究中,以提高光纤陀螺仪的精确测量。
3. 温度和振动的控制温度和振动的控制对于光纤陀螺仪的精度提升也非常关键。
光纤陀螺仪的性能受到温度和振动的影响较大,因此,为了提高精度,需要采取相应的控制措施。
如采用温度稳定性好的材料、防振设计以及振动补偿等技术手段,可以有效地减小温度和振动对光纤陀螺仪的影响,提高其精度。
4. 数据处理算法的优化除了硬件上的改进,优化数据处理算法也是提升光纤陀螺仪精度的一种重要手段。
光纤陀螺仪原理

光纤陀螺仪原理光纤陀螺仪是一种利用光的干涉现象来测量角速度的仪器,它是一种高精度、高灵敏度的惯性导航传感器。
光纤陀螺仪的工作原理是基于光的干涉效应和相对论效应,它通过光的传播和干涉来测量旋转角速度,具有测量精度高、动态响应快、寿命长等优点,因此在航天、航空、导航等领域得到了广泛的应用。
光纤陀螺仪的基本结构包括光源、光栅、光纤环、探测器等部件。
光源发出的光经过光栅分成两束,分别沿着光纤环的两个相对方向传播,然后再次汇聚到探测器上。
当光纤环受到旋转作用时,光的传播路径会发生微小的变化,导致两束光之间产生相位差,通过测量相位差的变化就可以确定光纤环受到的旋转角速度,从而实现对角速度的测量。
光纤陀螺仪的工作原理可以用相对论效应来解释。
根据相对论效应的原理,当光在惯性参考系和非惯性参考系中传播时,会出现光程差,这种光程差的变化与参考系的旋转有关。
光纤陀螺仪利用这种原理来测量旋转角速度,通过测量光程差的变化来确定光纤环受到的旋转作用,从而实现对角速度的测量。
在实际应用中,光纤陀螺仪的测量精度受到多种因素的影响,包括光源的稳定性、光栅的精度、光纤环的稳定性等。
为了提高测量精度,需要对这些因素进行精确的控制和校准。
此外,光纤陀螺仪还需要考虑温度、振动等外界环境因素对测量精度的影响,因此在实际应用中需要进行相应的环境补偿和误差校正。
总的来说,光纤陀螺仪是一种基于光的干涉效应和相对论效应来测量角速度的高精度、高灵敏度的惯性导航传感器,它在航天、航空、导航等领域具有重要的应用价值。
通过对光的传播和干涉进行精确的测量,光纤陀螺仪可以实现对角速度的高精度测量,为导航和定位提供了可靠的技术支持。
随着光纤陀螺仪技术的不断发展和完善,相信它将在未来得到更广泛的应用和推广。
光纤陀螺原理

光纤陀螺原理光纤陀螺是一种利用光学原理测量角速度的仪器,它是利用光的干涉现象来测量旋转角速度的一种高精度陀螺仪。
光纤陀螺以其高精度、高灵敏度、高稳定性等特点,在航空航天、国防军工、地质勘探等领域得到了广泛的应用。
本文将介绍光纤陀螺的工作原理及其应用。
光纤陀螺的工作原理是基于光的干涉现象。
当光线通过光纤时,如果光纤受到旋转的影响,光线的传播速度会发生微小的变化,这种变化会导致光的相位发生变化。
通过测量这种相位变化,就可以得到光线所受到的旋转影响,进而测量出角速度。
光纤陀螺主要由光源、光纤、光路和检测器等部件组成。
光源发出的光线经过光纤传输到光路中,当光线受到旋转影响时,光线的相位会发生变化,最后被检测器检测到,并转换成电信号输出。
通过对电信号的处理,就可以得到光纤陀螺所受到的旋转角速度。
光纤陀螺具有高灵敏度和高稳定性的特点,这是因为光纤陀螺采用了光学干涉原理来测量角速度,光的波长非常短,因此可以实现非常高的分辨率。
同时,光纤陀螺的工作原理不受外界磁场和电场的影响,因此具有很高的稳定性。
光纤陀螺在航空航天、国防军工、地质勘探等领域有着广泛的应用。
在航空航天领域,光纤陀螺可以用于飞行器的导航和姿态控制,可以实现对飞行器的高精度定位和导航。
在国防军工领域,光纤陀螺可以用于武器系统的姿态控制和目标跟踪,可以提高武器系统的精确度和打击效果。
在地质勘探领域,光纤陀螺可以用于测量地球的自转角速度和地壳的运动情况,可以为地质勘探提供重要的数据支持。
总的来说,光纤陀螺是一种高精度、高灵敏度、高稳定性的角速度测量仪器,具有广泛的应用前景。
随着光纤技术和光学技术的不断发展,光纤陀螺将会在更多领域得到应用,并发挥重要作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光纤陀螺仪特点
光纤陀螺仪
光纤陀螺即光纤角速度传感器,它是各种光纤传感器中最有希望推广应用的一种。
光纤陀螺和环形激光陀螺一样,具有无机械活动部件、无预热时间、不敏感加速度、动态范围宽、数字输出、体积小等优点。
除此之外,光纤陀螺还克服了环形激光陀螺成本高和闭锁现象等致命缺点。
因此,光纤陀螺受到许多国家的重视。
低精度民用光纤陀螺已在西欧小批生产,预计1994年美国陀螺市场上光纤陀螺的销售额达49%,传缆陀螺退居第二位(占销售额35%)。
光纤陀螺仪特点
(1)零部件少,仪器牢固稳定,具有较强的抗冲击和抗加速运动的能力;
(2)绕制的光纤较长,使检测灵敏度和分辨率比激光陀螺仪提高了好几个数量级;
(3)无机械传动部件,不存在磨损问题,因而具有较长的使用寿命;。
