电流互感器选型及几种型号厂家的列举

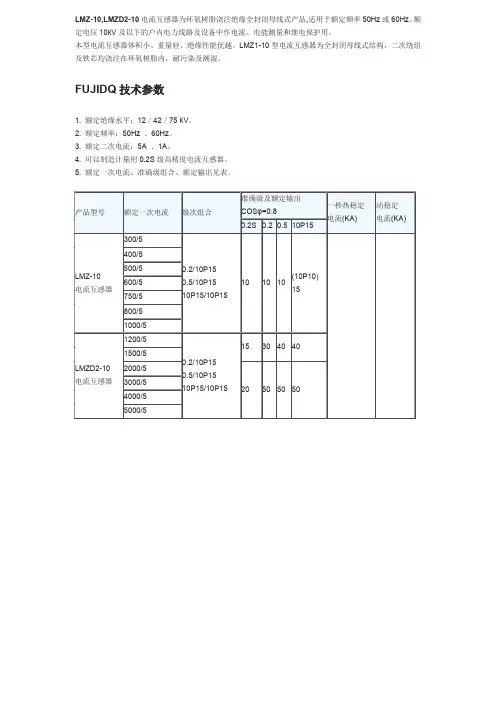

LMZ-10,LMZD2-10电流互感器

LMZ-10,LMZD2-10电流互感器为环氧树脂浇注绝缘全封闭母线式产品,适用于额定频率50Hz或60Hz、额定电压10kV及以下的户内电力线路及设备中作电流、电能测量和继电保护用。

本型电流互感器体积小、重量轻、绝缘性能优越。

LMZ1-10型电流互感器为全封闭母线式结构，二次绕组及铁芯均浇注在环氧树脂内，耐污染及潮湿。

FUJIDQ技术参数
1. 额定绝缘水平：12／42／75 kV。

2. 额定频率：50Hz 、60Hz。

3. 额定二次电流：5A 、1A。

4. 可以制造计量用0.2S级高精度电流互感器。

5. 额定一次电流、准确级组合、额定输出见表。

订货时请提供以下参数：
产品型号。

额定电流比A。

额定电压比kV。

准确级组合及额定输出VA。

电流互感器样本

目录1、概述 (1)2、型号说明 (1)3、使用条件 (1)4、产品类型及主要数据 (1)5、安装 (1)6、定制 (2)7、定货注意事项 (2)8、外型示意图 (2)9、附表：技术参数 (3)保定市广源电气有限公司1. 概述零序电流互感器用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作，实现保护或监测。

GY －LJ 系列零序电流互感器是电缆型，采用ABS 工程塑料外壳，树脂浇注成全密封，绝缘性能好，外形美观，具有灵敏度高，线性度好，运行可靠，安装方便等特点，其性能优于一般的零序电流互感器。

应用范围广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。

2. 型号说明3.使用条件3.1 环境温度：–10℃～60℃日平均气温不超过+40℃； 3.2 海拔高度≤1000m (高原使用时特殊定货)； 3.3 相对湿度≤85％；3.4 周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。

4.产品类别及主要数据4.1 电压：0.38～66KV ； 4.2 电网频率：50Hz ；4.3 同名端，一次由互感器正面“ L1”侧穿入，二次为“ K1”；4.4 型号及数据，外形尺寸见图表。

5.安装5.1 整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

5.2 开口式互感器安装可随时进行，具体安装方法如下：（1）拆下互感器“ K1”、“ K2”的联接压片。

（2）将互感器顶部两条内六角螺栓松开拆下，互感器就分成两部分。

（3）将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。

（4）将联接片固定在“ K1”、“K2”上。

GY –L J □ □ □广源公司电流互感器接地保护设计序号（A 、B 、J ）内孔直径B （整体式）/K （开口式）保定市广源电气有限公司6. 定制由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要零序电流互感器种类也就很多，我公司可根据用户需要，设计生产各种零序电流互感器和各种内孔的互感器以及其配套的保护装置内的变送传感器。

电流互感器选型及几种型厂家的列举

电流互感器选型及几种型
厂家的列举
Revised by BLUE on the afternoon of December 12,2020.
A K H-0.66/K开口式电流互感器
1.选型的标准
1、低压供电客户的负荷电流为50A以上时，电能表不宜直通，应采用电流互感器接入方式。

2、选择电流互感器的一次额定电流，就是选择额定变比，应保证其在正常运行中的实际负荷电流达到额定值的60%左右，至少应不小于30%。

3、电流互感器二次连线须用单芯铜线，不能太长太细，截面积不少于4平方毫米。

4、电流互感器运行中二次不允许开路。

5、电流互感器接线必须按减极性连接。

6、高压电流互感器K2端要可靠接地。

7、按线路计算电流的1.5倍来选择一次侧的电流。

8、电流互感器二次侧必须一点接地。

注意二次绕组的极性。

2.安科瑞选型手册
3.LMZ0.66型
4.正太电器
5.江苏博斯特
电磁式。

电流互感器型号及主要参数

电流互感器型号及主要参数1.HSCT系列电流互感器-额定电流：5A、10A、20A、30A等-出口信号：4～20mA、0～5V、0～10V等（可定制）-频率范围：50Hz/60Hz-额定负载：10VA～100VA-分度精度：0.2、0.5-额定短时热电电流：30～60倍额定电流-绝缘电压：3kV～6kV-结构形式：直插式、组合式、分体式等2.LPCT系列电流互感器-额定电流：100A、200A、400A、600A等-出口信号：0～5V、4～20mA等（可定制）-工作电压：600VAC-频率范围：50Hz/60Hz-额定负载：0.5VA～10VA-分度精度：0.2、0.5-载流元件材料：硅钢片-环境温度：-10℃～+60℃3.TQ系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～1A、0～5A等（可定制）-频率范围：50Hz/60Hz-额定负载：1.5VA～10VA-分度精度：0.2、0.5、1.0-静态误差：±0.1%～±2.5%-绝缘电压：2.5kV～6kV4.SCT系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～5A、0～20mA等（可定制）-频率范围：50Hz/60Hz-额定负载：1.25VA～20VA-分度精度：0.2、0.5、1.0-额定短路电流：80倍额定电流-静态误差：±0.2%～±3%-绝缘电压：3kV～6kV-安装方式：直插式、分体式等以上仅是几个常见的电流互感器型号及其主要参数，实际市场上还有很多其他型号和规格的电流互感器可供选择。

在选择合适的电流互感器时，需要根据具体的应用场景和要求，综合考虑其额定电流、出口信号、频率范围、额定负载、分度精度、耐压等参数。

ABB电流互感器选型样本

ABBLN系列电流互感器技术说明书1 概述LN 系列电流互感器可用于0.69KV 以下电力系统，可作为监测和采集交流电流的一次设备。

其外观如图1所示。

图1 LN 系列电流互感器外观图设电流互感器的视在功率为S 0，负载的视在功率为S 1，则线路损耗S L 为：SL I S S S L 2210ρ=−= 在上式中，I 为电流互感器的二次绕组电流，L 为导线长度，S 为导线截面，ρ为导线电阻系数。

由式中可见线路损耗S L 与电流互感器的二次绕组电流I 的平方成正比。

所以，为了要进行精密地测量，则必须要设法降低电流互感器的二次绕组电流。

LN 系列电流互感器的二次绕组电流可视需求选择和1安或5安，接线端子均引入接线盒内，接线非常方便。

LN 系列电流互感器的测量过载电流倍数为2倍额定电流，测量精度为0.2%至0.5%。

2 LN 系列电流互感器技术参数符合标准:IEC60044-1:1996 电流互感器GB1208: 1997 电流互感器表2.1 二次绕组电流为1A 的LN 系列电流互感器技术参数外形尺寸(mm) 型号与规格额定电流比(A) 额定电压(kV) 准确级额定负荷(VA) 一次穿心匝数宽厚高穿孔尺寸(mm) 5/1 15 10/1 10 15/1 5 20/1 430/1 340-60/1 2 75-100/1150/12.5 LN2 200-300/1 0.69 0.5 5 1 59 30 78 Φ23或30.5×1130/1 3 40-60/1 275-100/1150/12.5200-400/1 5 LN3 500-800/1 0.69 0.5 10 175 44 97Φ30.6或42×11 200-400/1 5500-800/1 0.5101000/1 15LN4 1200/1 0.69 0.220 1 86 45 106 52×31300-400/1 5500-800/1 0.5101000/1 151200/1 20LN5 1500/1 0.69 0.2 20 1 10145 114 65×34 600-800/1 0.5 10 1000/1 151200-1500/1 20LN6 2000/1 0.69 0.2 40 1 11845 119 82×321500/1 20LN7 2000-3000/1 0.69 0.2 40 1 14048 124 105×341500/1 20LN8 2000-4000/1 0.69 0.2 40 1 16748 150 125×521500/1 20LN9 C型 2000-5000/1 0.69 0.2 40 1 25248 150 205×35表2.2 二次绕组电流为5A 的ABB LN 系列电流互感器技术参数外形尺寸(mm) 型号与规格额定电流比(A) 额定电压(kV) 准确级额定负荷(VA) 一次穿心匝数宽厚高穿孔尺寸(mm) 5/5 1510/5 10 15/5 5 20/54 30/53 40-60/5 2 75-100/5 150/5 2.5LN2 200-300/5 0.69 0.55 159 30 78Φ23或30.5×1130/5 3 40-60/5 275-100/5150/5 2.5200-400/5 5 LN3500-800/5 0.690.510 1 75 44 97Φ30.6或42×11200-400/5 5 500-800/50.510 1000/5 15 LN41200/5 0.690.2 20 1 86 45 106 52×31300-400/5 5 500-800/50.510 1000/515 1200/5 20 LN5 1500/5 0.690.2 20 1 10145 114 65×34600-800/5 0.510 1000/515 1200-1500/5 20 LN62000/5 0.690.2 40 1 11845 119 82×321500/520 LN72000-3000/5 0.69 0.2 40 1 14048 124 105×34 1500/520 LN82000-4000/5 0.69 0.2 40 1 16748 150 125×52 1500/520 LN9 C型2000-5000/5 0.690.240125248 150 205×35。

互感器厂家

2000～2001年试验合格的互感器类产品及企业名录
日期：2008-5-19 15:36:54 浏览：445 [大中小]
电力工业部电力设备质量检测中心始建于１９８６年(设在武汉高压研究所)，下设８个产品质量监测站。

受国家质检总局授权，对电力电缆及附件、互感器、电力变压器机电抗器，避雷器，低压电器、电力电磁产品、带电作业工具设备、高压试验设备仪器８大类４７项产品和３０种参数进行检测试验。

现将２０００～２００１年试验合格的互感器类产品和企业名录予以公告。

检验报告有效期为３～５年。

一、电流互感器(见表1)
表1 试验合格的电流互感器产品和企业名录
二、电压互感器(见表2)
表2 试验合格的电压互感器产品和企业名录
三、组合式互感器(见表3)
表3 试验合格的组合式互感器产品和企业名录
4 三相干式组合互感器(见表4)
表4 试验合格的三相干式组合互感器产品和企业名录。

电流互感器参数表

35
40.5
50
LZZBJ9-10 LR(D)-35
2号所用
高压侧
额定变比：2X300/1A 准确级组合：10P30/10P30
变电流互感器
LMK3-150 低压侧
LR(D)-35 额定变比：2X300/1A
35
40.5
50
准确级组合：0.5/0.2S
0号所用
LZZBJ9-10 高压侧
LZZBJ9-10 额定变比：2X300/1A
=206V，雷电冲击截波耐受电
压（kV 峰值）=220V，一次绕
组工频耐受电压（kV 方均根
值、干试）=106V；二次绕组
段间工频耐受电压（kV 方均
50
根值）=3，二次绕组对地工频
耐受电压（kV 方均根值）
=3，二次绕组之间工频耐受电
压（kV 方均根值）=3，二次
绕组匝间过电压（kV 峰值）
=4.5；
电流互感器参数表电流互感器零序电流互感器电流互感器变比电流互感器接线图电流互感器型号剩余电流互感器电流互感器选型手册电流互感器的作用电流互感器二次保护器
主变高、低压侧电流互感器参数表
安装部位
4 号变压器低压侧电流互感器
3 号变压器低压侧电流互感器
设备名称
3号
LR(D)-35
无功
额定变比： 2X300/1A 准
补偿
电流 LZZBW-35
确级组合：10P30/10P30
35
40.5
50
35kV 系统短路电流： 31.5kA（有效值）
互感
额定输出（VA）：15/15VA
器

零序电流互感器型号选型互感器

零序电流互感器型号选型 - 互感器零序电流互感器的应用一般都选用较小变比，常用的如：50/5；75/5；100/5；150/5；200/5；20/1；50/1；100/1；150/1；200/1，由于只有发生一次接地故障时,零序电流互感器才有输出.人们不会让接地电流很大时才使爱护动作。

(不用考虑躲过负荷电流)可是由于一次绕组是电力电缆，仅有一匝，这样，50/5；10/1的零序电流互感器的二次额定匝数，仅10匝，所以50/5、10/1的零序电流互感器负荷特性较差，实际负载阻抗和零序电流互感器的容量不全都时将会消灭较大的误差，而且在低于额定电流时误差也会加大，所以在允许的状况下尽量先用大一些的变化。

零序电流互感器一般都用在高压系统，一个独立的系统，有一个（可能产生的）最大接地电流，当系统中某一线路（或设备）发生接地故障时，让故障线路的电源侧断路器跳开，这个故障信号是从零序电流互感器检测到并送到爱护器，让断路器跳闸。

选择零序电流互感器的方法主要有二条：1、所接线路发生接地时，接地电流能使爱护正确动作（包括发信），不使零序电流互感器发生磁饱和，就是依据系统最大接地电流来选；2、依据所接电缆（线路的方式（三芯电缆还是三根单芯电缆）及电缆的大小（零序电流互感器的孔）来选择（配置）。

6KV系统经消弧线圈接地或不接地，任何出线电缆的接地电流应能让零序电流互感器检测到，由于电缆上的接地线引出部位不同，存在电缆接地线穿不穿过零序电流互感器的问题，当电缆接地线在电缆上的引出部位在零序电流互感器下面时，电缆接地线不穿过零序电流互感器，直接到接地端上；当电缆接地线引出部位在零序电流互感器上部时，电缆接地线要穿过零序电流互感器，并在零序电流互感器以上部分要做好绝缘处理。

按这样的接法，零序电流互感器才能检测到电缆的接地电流。

零序电流互感器：这是一种利用单相接地故障线路的零序电流值较非故障电路大的特征，用电流互感器取出零序电流信号使继电器动作，实现有选择性跳闸或发出信号的装置。

电流互感器的选型及实验

中国国电
CHINA GUODIAN
ቤተ መጻሕፍቲ ባይዱ

TPY：电流互感器环形铁芯中带小气隙，气隙长度约为磁路平均长度的0.05%，由于气隙使铁芯不易饱和，有利于直流分量的快速衰减。在额定电流和负载下，其电流误差不大于 ±1％，相位差为1度，在短路全过程中，在电流互感器额定准确级范围内，其瞬间最大电流误差不超过额定二次对称短路电流峰值的7.5%，电流过零时相位差不大于4.5度。 TPZ：电流互感器环形铁芯中带较大气隙，气隙长度约为磁路平均长度的0.1%，由于气隙使铁芯不易饱和，特别适合快速重合闸。间隙大，剩磁可以忽略，铁芯磁化曲线线性度好，二次回路时间常数小，对交流分量的传变性能好，但是传变直流分量能力差。 500KV线路保护用的互感器一般选用TPY级暂态型互感器。
中国国电
CHINA GUODIAN
中国国电
CHINA GUODIAN

试验方法试验接线如图所示：
中国国电
CHINA GUODIAN

试验前应将电流互感器二次绕组引线和接地线均拆除。试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。通入的电流或电压以不超过制造厂技术条件的规定为准。当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。试验后，根据试验数据绘出伏安特性曲线。
中国国电
CHINA GUODIAN
中国国电
CHINA GUODIAN

对于0.2S和0.5S级测量用电流互感器，在二次负荷欧姆值为额定负荷值的25% -100%之间任一值时，其额定频率下的电流误差和相位误差不应超过下表所列限值

测量型低压电流互感器品种选型方法

测量型低压电流互感器品种及选型方法1、概述测量型低压电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。

产品符合国标GB1208-2006。

2、国主要品牌及型号国生产测量型低压电流互感器厂家、型号品牌繁多，主要常见的产品有：康比利KLY-M系列电流互感器；涌纬自控YWBH-0.66系列电流互感器；华波LN-0.66系列电流互感器；国能LMZ1-0.66系列电流互感器；博继电气LMZJ1-0.5W系列电流互感器、RCT-0.66系列电流互感器；山城LSD-0.66系列电流互感器；迪克森电器DX系列电流互感器；信电电器LMZ1-0.66系列电流互感器；迅驰电气LMZ1-0.5系列电流互感器、LMK-0.66系列电流互感器；凯宇电器LQG-0.66系列电流互感器；永上LMK1.2.3-0.66系列电流互感器；三江互感器LQG-0.66系列电流互感器；华东电器LMZJI-0.66系列电流互感器；华立仪表LMZW-0.66系列电流互感器；嘉善永博SDH-0.66系列电流互感器；华通LQZJ4-0.66系列电流互感器；安科瑞AKH-0.66I 型电流互感器，即AKH-0.66-30I、AKH-0.66-40I、AKH-0.66-60I、AKH-0.66-80I；AKH-0.66II电流互感器，即AKH-0.66-40II、AKH-0.66-50II、AKH-0.66-60II、AKH-0.66-80II、AKH-0.66-100II、AKH-0.66-60×50II、AKH-0.66-80×50II、AKH-0.66-100×50II、AKH-0.66-120×80II、AKH-0.66-130×50II、AKH-0.66-150×50II、AKH-0.66-170×100II、AKH-0.66-180×50II、AKH-0.66-200×50II、AKH-0.66-220×50II、AKH-0.66-260×50II；AKH-0.66III型电流互感器，即AKH-0.66-60III、AKH-0.66-80III、AKH-0.66-100III、AKH-0.66-120III、AKH-0.66-130III；还有AKH-0.66-M8型、AKH-0.66-φ8型、AKH-0.66-φ12型；二工的ALH-0.66I、ALH-0.66II、ALH-0.66III、ALH-0.66-M8、ALH-0.66-φ8、ALH-0.66-φ12；雅达YDBH0.66-30I、YDBH0.66-40I、YDBH0.66-40II、YDBH0.66-60II、YDBH0.66-100II、YDBH0.66-120II；江阴长江电器的CJH-0.66I型、CJH-0.66II 型、CJH-0.66III型、CJH-0.66M型；彼爱琪的BH-0.66I型、BH-0.66II型、BH-0.66III型、BH-0.66M 型、BH-0.66φ型；桑迪SDH-0.66I型、SDH-0.66II型、SDH-0.66III型、SDH-0.66M型；虎牌(达特利电器LMK3-0.66I型、LMK3-0.66II型、LMK3-0.66III型、LMK3-0.66M8型、LMK3-0.66φ型等等。

电流互感器的选型

电流互感器5P25/5P25/5P25/0.5/0.2S该互感器有三个保护用绕组5P25，绕组精度5%，精度保证范围，允许电流到额定值的25倍；一个测试绕组0.5，测试精度0.5%；还有一个特殊用途的测量绕组0.2S，测量精度平均0.2%。

5P30 ：5P表示是保护用互感器，准确级次为5P级，就是当电流在额定准确限值一次电流下综合误差值为5%。

30表示准确限值倍数为30倍，0.5为测量用电流互感器准确级次；0.2S 为特殊用途互感器的准确级次。

测量用电流互感器二次负荷这里没有标出，一般选用15伏安或1伏安。

测量用电流互感器的误差是在负荷变动下电流误差略有变化，变化范围当负荷在5-120%变动时，误差变动范围为0.75-0.2%一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为: N=I1RT /(0.7*5);I1RT ----变压器一次侧额定电流, A； N----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kVA变压器按此原则选择时,电流互感器的最大变比：向左转|向右转从上表可以看出, 对于630kVA变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64/5=72.8%。

这可能是一些设计人员把630kVA变压器的供电出线断路器处电流互感器变比取50/5的一个原因,另外在许多时候，设计时供电部门往往不能提供引至用户处的电源短路容量或系统阻抗，从而使其他几个条件的校验较难进行,这可能是变比选择不当得另一个原因。

从下面的分析中，我们将发现按此原则选择时，变比明显偏小,不能采用。

二．按继电保护的要求为简化计算及方便讨论，假设：（1）断路器出线处的短路容量，在最大及最小运行方式下保持不变；（2）电流互感器为两相不完全星型接线；（3）过负荷及速断保护采用GL-11型过电流继电器；（4）操作电源为直流220V，断路器分闸形式为分励脱扣。

低压计量型电流互感器品种及选型方法

3、主要技术指标(以安科瑞 AKH-0.66G 为例)
计量 CT 一次电流 5-2000A，二次电流 5A，1A
额定工作电压 AC0.66kV（等效 AC0.69kV，GB/T156-2007）额定频率 50-60Hz 环境温度-30℃~70℃，最高耐温 120℃ 海拔高度≤3000m 工频耐压 3000V/1min 50Hz 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所
2.5 2.5 2.5 1
30×
5
5 3.75 1
10/1
E、F
5
5
5
1
2.5 2.5
1
2.5 2.5 2.5 1
5
5
5
1
40× 10/1
φ30 A、C
10 10
5
1
2.5 2.5
1
2.5 2.5 2.5 1
5
5
5
1
7.5 7.5 5
1
60× 10/1
φ44
A、C、 D
10 7.5 5
800/5
10 10 5
5
G-60
600/5
7.5 7.5 5
Ⅱ
750/5
10 7.5 5
800/5
10 10 5
1000/5
15 10 10
1200-1250/5 20 15 10
750/5
10 7.5 5
G-80
800/5
10 10 5
Ⅱ
1000/5
15 10 10
1200-2000/5 20 15 10
G-100
1000/5
57.5
80
57.5

测量型低压电流互感器品种及选型方法

测量型低压电流互感器品种及选型方法1、概述测量型低压电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。

产品符合国标GB1208-2006。

2、国内主要品牌及型号国内生产测量型低压电流互感器厂家、型号品牌繁多，主要常见的产品有：康比利KLY-M系列电流互感器；涌纬自控YWBH-0.66系列电流互感器；浙江华波LN-0.66系列电流互感器；中山国能LMZ1-0.66系列电流互感器；博继电气LMZJ1-0.5W系列电流互感器、RCT-0.66系列电流互感器；重庆山城LSD-0.66系列电流互感器；迪克森电器DX系列电流互感器；信电电器LMZ1-0.66系列电流互感器；保定迅驰电气LMZ1-0.5系列电流互感器、LMK-0.66系列电流互感器；保定凯宇电器LQG-0.66系列电流互感器；上海永上LMK1.2.3-0.66系列电流互感器；三江互感器LQG-0.66系列电流互感器；上海华东电器LMZJI-0.66系列电流互感器；华立仪表LMZW-0.66系列电流互感器；嘉善永博SDH-0.66系列电流互感器；上海华通LQZJ4-0.66系列电流互感器；上海安科瑞AKH-0.66I 型电流互感器，即AKH-0.66-30I、AKH-0.66-40I、AKH-0.66-60I、AKH-0.66-80I；AKH-0.66II电流互感器，即AKH-0.66-40II、AKH-0.66-50II、AKH-0.66-60II、AKH-0.66-80II、AKH-0.66-100II、AKH-0.66-60×50II、AKH-0.66-80×50II、AKH-0.66-100×50II、AKH-0.66-120×80II、AKH-0.66-130×50II、AKH-0.66-150×50II、AKH-0.66-170×100II、AKH-0.66-180×50II、AKH-0.66-200×50II、AKH-0.66-220×50II、AKH-0.66-260×50II；AKH-0.66III型电流互感器，即AKH-0.66-60III、AKH-0.66-80III、AKH-0.66-100III、AKH-0.66-120III、AKH-0.66-130III；还有AKH-0.66-M8型、AKH-0.66-φ8型、AKH-0.66-φ12型；上海二工的ALH-0.66I、ALH-0.66II、ALH-0.66III、ALH-0.66-M8、ALH-0.66-φ8、ALH-0.66-φ12；河源雅达YDBH0.66-30I、YDBH0.66-40I、YDBH0.66-40II、YDBH0.66-60II、YDBH0.66-100II、YDBH0.66-120II；江阴长江电器的CJH-0.66I型、CJH-0.66II 型、CJH-0.66III型、CJH-0.66M型；杭州彼爱琪的BH-0.66I型、BH-0.66II型、BH-0.66III型、BH-0.66M型、BH-0.66φ型；杭州桑迪SDH-0.66I型、SDH-0.66II型、SDH-0.66III型、SDH-0.66M型；浙江虎牌（杭州达特利电器LMK3-0.66I型、LMK3-0.66II型、LMK3-0.66III型、LMK3-0.66M8型、LMK3-0.66φ型等等。

电流互感器的选择

电流互感器的选择一．一次额定电流的选择在选择电流互感器的一次额定电流时，要满足以下条件：1）电流互感器的一次额定电流应大于回路可能出现的最大负荷电流；2）应满足短时热稳定，动稳定电流的要求；3）由同一母线引出的各回路，电流互感器的变比应尽可能一致；4）应与国标的一次电流标准一致，尽量不采用非标；二．二次额定电流的选择GB1208-87 规定的电流互感器二次电流为1A和5A.在相同一次额定电流，相同额定输出容量的情况下，电流互感器二次电流为1A或5A，其结构和特性有较大的不同，采用1A比采用5A的电流互感器匝数大5倍，二次绕组匝数大5倍，开路电压高，内阻大，励磁电流小，制造难度大，价格高。

但采用1A可以大幅降低电缆的有功损耗，在相同条件下，可增加电流回路的允许长度。

在不更换电流互感器的情况下，如何改变电流互感器变比1）采用双变比的互感器。

这种电流互感器有两个一次绕组，通过一次绕组接成串联或并联来改变其变比。

例如：一台有两个一次绕组额定电流各为600A的电流互感器，当两绕组并联，变比为1200/5;而当两绕组串联时，变比为600/5.2) 在电流互感器有二次绕组设有分接头，设分接头后，变比即改变，电流互感器的输出容量也改变。

变比减小，容量也减小。

在改变变比时，要校核输出容量是否满足要求。

3）电流互感器额定输出容量的选择电流互感器额定输出容量是指额定一次电流，额定变比的条件下，保证所要求的准确级，所能输出的最大容量（伏安数）。

A 测量用电流互感器的容量选择(略)B 保护用电流互感器的容量选择:（省略）C 当电流互感器的实际负荷已经超过允许值，可采取以下措施解决：原因：a.选择大容量的电流互感器；b.加大二次回路的截面积，减小Z L;c.改变电流互感器二次回路的接线方式，例如将三角形接线改为星形接线；d.加大电流互感器一次额定电流；e 将同一电流互感器的两个二次绕组串联；三准确度的要求A 测量用电流互感器的准确度要求测量用电流互感器的准确等级分为：0.1、0.2、0.5、13、5等六个标准。

电流互感器选用参考

电流互感器选用参考1 10kV变压器高压端计量用电流互感器选用参考（一次电流计算：I=S/10/1.732）：变压器容量kV A：100 160 200 250 315 400 500 互感器变比：10/5 10/5 15/5 20/5 20/5 25/5 30/5变压器容量kV A：630 800 1000 1250 1600 2000互感器变比40/5 50/5 60/5 75/5 100/5 120/52 10kV变压器低压端计量用电流互感器选用参考（一次电流计算：I=S/0.4/1.732）：变压器容量kV A：80 100 160 200 250 315 400互感器变比：150/5 150/5 250/5 300/5 400/5 500/5 600/5变压器容量kV A：500 630 800 1000 1250 1600 2000互感器变比：800/5 1000/5 1200/5 1500/5 2000/5 2500/5 3000/53电流互感器用于测量时，其一次侧额定电流应尽量选择比实际正常工作电流大1/3 左右。

标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150、以下为母线式4000、50004高压电流互感器变比计算,如果是用于计量,就按S=√3UIcos∮来计算电流I,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150 靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.如果是用于测量和保护,就按S=√3UIcos∮来计算电流I 后再乘1.33,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150 靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.乘1.33倍主要是保证测量仪表和保护装置的最佳工作状态,并考虑在过负荷或短路时,减少电流互感器磁饱和对测量仪表和保护装置的影响.互感器的标准值是国家标准要求的,以方便互感器厂家制造和用户选用。

电流互感器选型原则

1-2 选择哪种类型的霍耳传感器
需求决定选择。选择类型之前，需进一步明确需求，包括：性能要求、价格承受能力、使用安装方式等；某些厂商根据不同的客户需求，基于传感器内部工作原理、安装方式、测量信号特征的不同，对产品进行了分类，便于用户选择和使用，用户可据此进行选择。
z 根据工作原理选择：
根据 LEM 公司的手册，霍耳电流传感器主要有开环（直测式）和闭环（磁平衡式）两种类型，开环型精度差价格低，精度典型值为 1％，闭环型精度可以到 0.1％，但价格也较开环型高出几倍。
3-3 一般参数
TA
－环境操作温度, 如：-10~+70℃
Ts
－环境存储温度，如：-25~+80℃
RS
－副边线圈电阻，测试条件为：环境温度 70℃
M
－质量，单位为 g
执行标准－如 prEN50178。
第四节使用注意事项
4-1 安装
霍耳传感器基于霍耳效应原理工作，对环境磁场较为敏感，对安装有严格要求，正确安装是提高测试精度的重要措施： z 远离变压器、电抗器等强磁场设备。 z 原边导线从传感器内孔中心穿过，尽可能不要放偏 z 原边导线尽可能完全放满传感器内孔，不要留有空隙 z 传感器信号线与功率线（功率母排、电缆等）避免近距离平行走线，距离应大于 10cm，

Honeywell 霍尼韦尔(中国)投资有限公司北京分公司
Honeywell（分销商）北京中高机电技术公司
地址：北京市朝阳区霄云路 26 号鹏润大厦 B 区 17 层邮编：100016 电话：(86-10) 8458 3280 传真：(86-10) 8458 3102 北京中关村海淀南路 78 号 010－62529640

ZB-LJK、LXK零序电流互感器电流变比选型

ZB-LJK、LXK零序电流互感器设计选型参考手册保定众邦电气有限公司BAODING ZHONGBANG ELECTIC CO.,LTD一、概述保定众邦公司开发生产的零序电流互感器是用于电力电缆上的一种互感器，它的一次绕组为穿过互感器内孔的三相一次导体电缆（或是单相电缆），它的一次电流是一次三相电流的矢量和（在三相平衡时为0），当发生系统单相接地时或三相平衡时，矢量和不为0，零序电流互感器的二次有电流输出，可以供给保护装置，实现保护和监控。

由于电缆自身绝缘，零序电流互感器外壳也是绝缘的，所以零序电流互感器可以使用在任一电压等级的电缆上。

二、不需要精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。

2.1 小电流接地选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。

装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A时，二次≥1A，没有严格的变比关系。

2.2 与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ZB—LJ （X）K□A型零序电流互感器是其配套产品，二次电流60MA时，零序电流互感器一次电流≤4A。

2.3 与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ZB—LJ（X）K□B型零序电流互感器是其配套产品，二次电流0.2A时，零序电流互感器一次电流≤10A。

低压开口式电流互感器选型方案

低压开口式电流互感器品种及选型方法1、概述开口式电流互感器又称开启式电流互感器或开合式电流互感器，主要应用于配电系统改造项目，安装方便，无须拆一次母线，亦可带电操作，不影响客户正常用电，为用户改造项目节省人力、物力、财力，提高效率。

该系列电流互感器可与继电器保护、测量以及计量装置配套使用。

2、国内主要品牌及型号国内生产低压开口式电流互感器厂家、型号品牌繁多，主要常见的产品有：哈尔滨三达德电力 KH150、KH100、KH80、KH55、KH32、KH30、KH25、KH16 型开合式互感器；北京奥菲科泰 OSMT-10 开启式电流互感器；广州国田电力 LDJK-10 开启式电流互感器；上海华通 LKZB-0.66 系列开合式电流互感器；迪克森 DP(DBP)系列开口式电流互感器；长沙瑞扬 Q125A 钳型电流互感器；北京中凯 ZKKM1-0.66 开口式母排电流互感器；上海安科瑞 AKH-0.66K 型开口式电流互感器，即 AKH-0.66K-30*20 、 AKH-0.66K-80*50 、 AKH-0.66K-80*80 、 AKH-0.66K-120*80、AKH-0.66K-160*80；中宇国电 ZYKM-0.66 开口式母排电流互感器；山东圣鸿电子开启式电流互感器；仟佰实业 CT24 开口式电流互感器；广州铭睿电子 MR-LXZK-0.66 系列开口式电流互感器；淄博元星 KH-8、KH-18、KH-100、KH-32、KH-150 开合式电流互感器；上海苏特 KH-18、KH-32、KH-100、KH-150 开合式电流互感器等等。

3、主要技术指标(以安科瑞 AKH-0.66K 为例)开口式 CT 一次电流 100-6300A，二次电流 5A，1A 额定工作电压 AC0.66kV（等效 AC0.69kV，GB/T156-2007）额定频率 50-60Hz 环境温度-30℃~70℃，最高耐温 120℃ 海拔高度≤3000m 工频耐压 3000V/1min 50Hz 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所14、选型说明型号说明 AKH - 0.66 - K -□ -□-□ 安装方式额定电流比规格如 30×20 开口式额定电压(kV) 企业型号规格尺寸尺寸规格 K-30×20 K-80×50 K-80×80 K-120×80 K-160×80 规格参数对照表外形尺寸(mm) W 90 114 144 144 184 H 114 159 159 199 254 D 40 36 36 36 522穿孔尺寸 (mm) a 22 52 82 82 82 e 32 82 82 122 162安装尺寸(mm) M 50 78 108 108 120 N 49.5 49.5 49.5 49.5 49.5型号额定电流比(A) 100/5 150/5 200/5 250/5 300/5 400/5 250/5 300/5 400/5 500/5 600/5 750/5 800/5 1000/5 250/5 300/5 400/5 500/5 600/5 750/5 800/5 1000/5 500/5 600/5 750/5 800/5 1000/5 1200/5 1250/5 1500/5 1000/5 1500/5 2000/5准确级 1.0 1.0 0.5 0.5 0.5 0.5 1 1 0.5 0.5 0.5 0.5 0.5 0.5 1 1 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.2 0.2 0.2 0.2 0.2额定负荷（VA） 1.0 1.0 1.5 1.5 1.5 2.5 1.5 1.5 1.5 2.5 2.5 2.5 2.5 5 1.5 1.5 1.5 2.5 2.5 2.5 2.5 5 2.5 2.5 2.5 2.5 5 6 7.5 7.5 10 15 15 15 20 20 20K-30×20K-80×50K-80×80K-120×80K-160×802500/5 3000/5 4000/5 5000/53型号额定电流比(A) 100/1 150/1 200/1 250/1 300/1 400/1 250/1 300/1 400/1 500/1 600/1 750/1 800/1 1000/1 250/1 300/1 400/1 500/1 600/1 750/1 800/1 1000/1 500/1 600/1 750/1 800/1 1000/1 1200/1 1250/1 1500/1 1000/1 1500/1 2000/1准确级 1 1 0.5 0.5 0.5 0.5 1 1 0.5 0.5 0.5 0.5 0.5 0.5 1 1 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.2 0.2 0.2 0.2 0.2额定负荷（Ω） 1 1 1.5 1.5 1.5 2.5 1.5 1.5 1.5 2.5 2.5 2.5 2.5 5 1.5 1.5 1.5 2.5 2.5 2.5 2.5 5 2.5 2.5 2.5 2.5 5 6 7.5 7.5 10 15 15 15 20 20 20K-30×20K-80×50K-80×80K-120×80K-160×802500/1 3000/1 4000/1 5000/15、安装方式44 ○ 装在铜排后将 2 ○按箭头方向 1 ○用力按箭头方向摁住下半部将两个螺丝拧开并拔出下半部分按箭头方向合上 3 ○ 螺丝并拔出后将下半部分按箭头方向拉开6 ○然后再用M5 螺丝及压盘压住铜排5 ○用力摁住下半部再5 用力按箭头方向摁住按箭头方向将两个螺丝塞入孔中并拧紧螺帽6。
