十大类型的调节阀功能优缺点比较

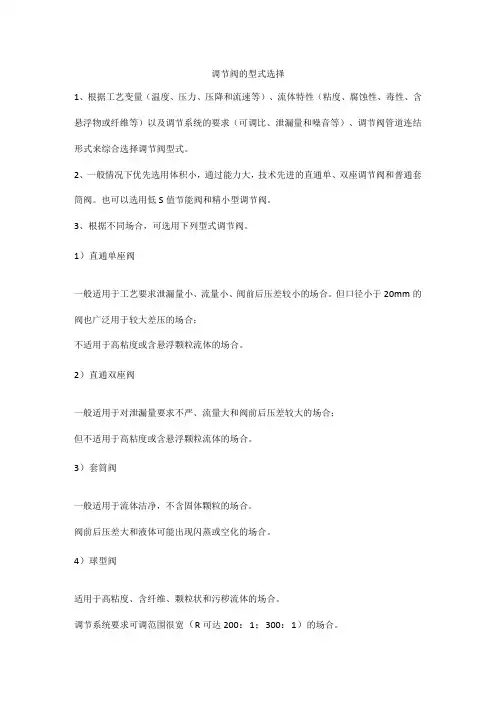

1 调节阀结构型式的选择

1.1 从使用功能上选阀需注意的问题

1）调节功能

①要求阀动作平稳；②小开度调节性能好；③选好所需的流量特性；④满足可调比；⑤阻力小、流量比大（阀的额定流量参数与公称通径之比）；⑥调节速度。

2）泄漏量与切断压差

这是不可分割、互相联系的两个因素。

3）防堵

即使是干净的介质，也存在堵塞问题(管道内的不干净介质)、不干净介质更易堵卡。

4）耐蚀

它包括耐冲蚀、汽蚀、腐蚀。主要涉及到材料的选用和阀的使用寿命问题，同时，涉及到经济性问题。

5）耐压与耐温

这涉及调节阀的公称压力、工作温度的选定。

常用材质的工作温度、工作压力与公称压力的关系见下表5－1。

6）重量与外观

小型化、轻型化、仪表化

7）十大类调节阀的功能优劣比较：详见1－1表。

1.2 综合经济效果确定阀型

1) 高可靠性。

2）使用寿命长。

3）维护方便，备品备件有来源。

4）产品价格适宜，性能价格较好。

1.3 调节阀型式的优选次序

①全功能超轻型调节阀→②蝶阀→③套筒阀→④单座阀→⑤双座阀→⑥偏心旋转阀→⑦球阀→⑧角形阀→⑨三通阀→⑩隔膜阀。

2 执行机构的选择

2.1 执行机构选择的主要考虑因素

①可靠性；②经济性；③动作平稳、足够的输出力；④重量外观；⑤结构简单、维护方便。

2.2电动执行机构与气动执行机构的选择比较 1）可靠性方面 2）驱动源 3）价格方面 4）推力和刚度 5）防火防爆 2.3 推荐意见

（1）在可能的情况下，建议选用进口电子式执行机构

（2）薄膜执行机构虽存在推力不够、刚度小、尺寸大的缺限，但其结构简单。 （3）活塞执行机构选择 3 材料的选择

材料的选择主要根据介质的温度、腐蚀性、汽蚀、冲蚀四方面决定。 3.1 根据介质的腐蚀性选择 1)金属耐蚀材料的选择5－2。 2）氟塑料成功地用在耐腐蚀阀上 3.2 耐磨损材质的选择

对汽蚀、冲蚀严重的阀；切断类硬密封调节阀，也必须保护密封面。 4 作用方式的选择

气开、气闭阀的选择主要从生产安全角度考虑。 5 弹簧范围的选择

5.1 “标准弹簧范围”错误说法应纠正 弹簧是气动调节阀的主要零件。弹簧范围是指一台阀在静态启动时的膜室压力到走完全行程时的膜室压力，字母用Pr 表示。如Pr 为20～100KPa ，表示这台阀静态启动时膜室压力是20KPa ，关闭时的膜室压力是100KPa 。常用的弹簧范围有20～100KPa 、20～60KPa 、60～100KPa 、60～180KPa 、40～200KPa …由于气动仪表的标准信号是20～100KPa ，因此传统的调节阀理论把与气动仪表标准信号一致的弹簧范围（20～100KPa ）定义成标准弹簧范围。调节阀厂家按20～100KPa 作为标准来出厂，这是十分错误的。 5.2 弹簧范围的选择 1) 阀的稳定性上选择 2) 从输出力上选择

3) 从综合性能上选定弹簧范围 4) 特殊情况弹簧范围的选择 6 流量特性的选择

6.1 调节阀理想流量特性 1）定义

调节阀的流量特性是指介质流过阀门的相对流量与相对开度的关系。数学表达式为：

)(max L

l

F Q Q （5—1）

或中：

max

Q Q

———相对流量（Q ———某一开度下的流量）

)(L

l ———相对开度，调节阀阀芯某一位移 与全开位移L 之比。

1) 直线特性

直线特性是指调节阀的相对流量与相对开度成直线关系，即单位行程变化引起的流量变化是常数

1-直线 2-等百分 3-快开 图5-1理想流量特性

1） 对数（又称等百分比）特性

对数特性是指单位行程变化引起相对流量变化与该点的相对流量成正比，即调节阀的放大系数是变化的，它随相对流量的增加而增大。

表5－4 流量特性的相对开度和对应流量（R ＝30）

在实际运行中，调节阀前后压差总是变化的，这时的流量特性称为工作流量特性。 1）串联管道的工作流量特性

(a)线性 (b)对数 图5-2串联管道时调节阀的工作特性（以Qmin 为参数对比值） 2）并联管道的工作流量特性

图5-3并联管道时调节阀的工作特性（以Qmin 为参数对比值） 6.3 对传统流量特性理论的突破----节能调节阀流量特性

S 可以在0.05～0.15之间，与原高S 运行相比，可节省能耗15％～22％。这对于我国能源紧张的今天，有较好的使用价值和社会效益。 6.5 流量特性的选择 1）工作流量特性的选择 表5－5工作流量特性选择表

温度控制系统

液位控制系统

7 流向的选择

7.1流向对工作性能的影响

1）Ft 作用方向改变对工作性能的影响

2）体阻力改变对工作性能的影响

3) 流动方向改变对使用寿命的影响

图5-5流向对阀芯使用寿命的影响图 5-6流向对△Pc 的影响

7.2流向对工作性能的影响及选择 表5－8流向对工作性能的主要选择

7.3 需要纠正的一个概念

8 填料的选择

表5—9 四氟、石墨填料的比较与选择表

9.1 定位器与转换器的选择

1) 定位器的主要作用

(1)提高了执行机构的输出力。

(2)提高阀的位置精度的作用。

(3)动作速度加快。

(4)电气转换。

2) 定位器与转换器的比较与选择

在某些特殊场合，如防爆要求特别高时，可选“气动阀门定位器+电气转换器”。

9.2 电磁阀的选择

9.3 行程开关的选择

9.4 手轮机构

9.5 空气过滤减压阀

10 型号决定
