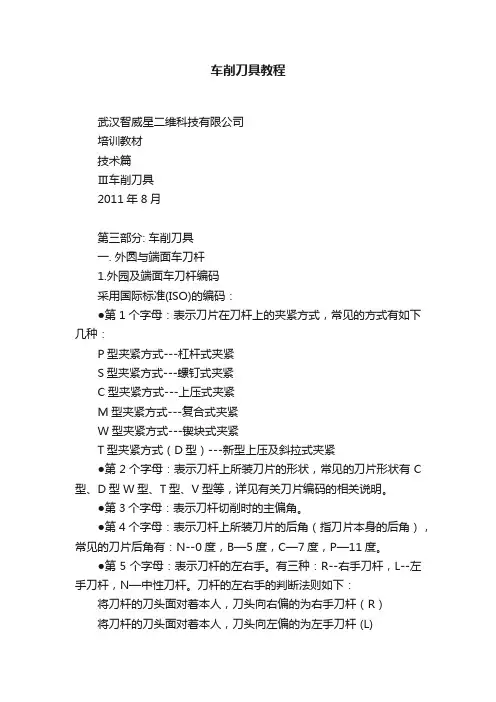

一、车削刀具分类
• (1)通用型
螺纹类型分类
<1>60° • A60 °____表示60 °螺纹,螺距从0.5~1.5mm • G60 °____表示60 °螺纹,螺距从1.75~3mm • AG60 °____表示60 °螺纹,螺距从0.5~3mm
www.lyreign.com
一、车削刀具分类
公制
• (2)全牙型的
<1>公制(标准的ISO螺纹刀片60 °)
美制
即客户要做的多大螺距的工件就选用多大螺距刀片.
例:16ER M1.5就是ISO螺距为1.5的刀片.
<2>美制(美制统一标准UN,螺纹刀片60 °)
美制是以UN表示,叫做几牙
例客户要美制14牙60 °的螺纹刀片,即
(3)根据工件或图纸选取不同的刀片 跟刀杆主偏角. (4)了解wenku.baidu.com件材料,可选相应的刀片材 质.
宽度
正手 反手
www.lyreign.com
一、车削刀具分类
主切削刃与进给方向的夹角叫主偏角。
主 偏 角
www.lyreign.com
一、车削刀具分类
实际应用参数
外径车刀的参数 （外径加工演示）
V（线速度）=150-250米/分 F（进给量）=0.1-0.5毫米/转 切削深度最大不超过刀片边长的一半
• ￠40
○
￠10 ￠12 ￠16 ￠20 ￠25 ￠32 ￠40 ￠50
www.lyreign.com
一、车削刀具分类
主切 削刃 与进 给方 向的 夹角 叫主 偏角。
www.lyreign.com
一、车削刀具分类
实际应用参数
内孔车刀的参数
V（线速度）=100-150米/分 F（进给量）=0.1-0.3毫米/转 切削深度： S系列的单边2MM以内。 M或E系列的单边不超过刀片的一半。
www.lyreign.com
一、车削刀具分类
全牙形刀片
保证正确的深度,底径, 顶径,能保证螺纹的强度.
螺纹车完后不需去毛刺.
齿顶修整量为 0.03~0.07mm
每一种螺距和牙型需要 一种刀片.
通用型刀片
这类刀片不切削螺纹 大径，因此螺纹的外径， 螺母的内径须在螺纹加 工前车削到正确的直径。
同一的刀片可加工牙 尖角相同螺距不同的螺 纹。
例:16ER3TR表示螺距3TR的梯形螺纹刀片.
<6>圆头螺纹(RD/30 °圆头螺纹) 例:16ER3RD表示螺距3RD的圆头螺纹刀片.
www.lyreign.com
螺纹加工中常见问题及处理
螺纹牙顶有毛刺：
a. 螺纹加工使用了通用型螺距刀片，改用全牙型刀片 b. 定螺距刀片的切削进刀方式不对
齿顶需要有修整量为0.03~0.07mm
