20米预制梁吊装施工方案(汽车吊)
盖梁安装施工方案

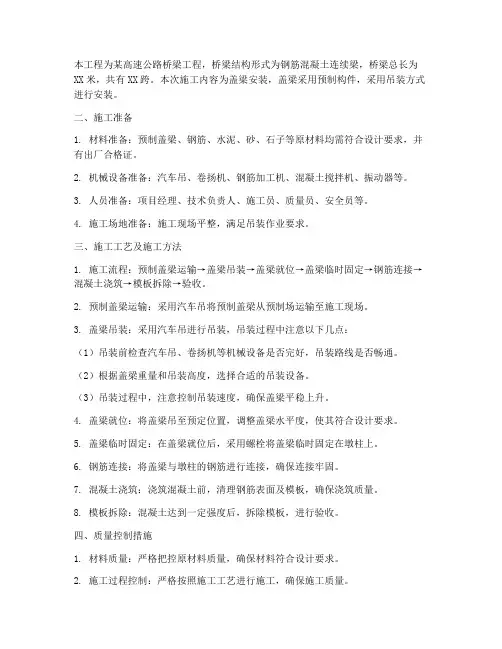

本工程为某高速公路桥梁工程,桥梁结构形式为钢筋混凝土连续梁,桥梁总长为XX米,共有XX跨。
本次施工内容为盖梁安装,盖梁采用预制构件,采用吊装方式进行安装。
二、施工准备1. 材料准备:预制盖梁、钢筋、水泥、砂、石子等原材料均需符合设计要求,并有出厂合格证。
2. 机械设备准备:汽车吊、卷扬机、钢筋加工机、混凝土搅拌机、振动器等。
3. 人员准备:项目经理、技术负责人、施工员、质量员、安全员等。
4. 施工场地准备:施工现场平整,满足吊装作业要求。
三、施工工艺及施工方法1. 施工流程:预制盖梁运输→盖梁吊装→盖梁就位→盖梁临时固定→钢筋连接→混凝土浇筑→模板拆除→验收。
2. 预制盖梁运输:采用汽车吊将预制盖梁从预制场运输至施工现场。
3. 盖梁吊装:采用汽车吊进行吊装,吊装过程中注意以下几点:(1)吊装前检查汽车吊、卷扬机等机械设备是否完好,吊装路线是否畅通。
(2)根据盖梁重量和吊装高度,选择合适的吊装设备。
(3)吊装过程中,注意控制吊装速度,确保盖梁平稳上升。
4. 盖梁就位:将盖梁吊至预定位置,调整盖梁水平度,使其符合设计要求。
5. 盖梁临时固定:在盖梁就位后,采用螺栓将盖梁临时固定在墩柱上。
6. 钢筋连接:将盖梁与墩柱的钢筋进行连接,确保连接牢固。
7. 混凝土浇筑:浇筑混凝土前,清理钢筋表面及模板,确保浇筑质量。
8. 模板拆除:混凝土达到一定强度后,拆除模板,进行验收。
四、质量控制措施1. 材料质量:严格把控原材料质量,确保材料符合设计要求。
2. 施工过程控制:严格按照施工工艺进行施工,确保施工质量。
3. 检验检测:对预制盖梁、钢筋、混凝土等进行检验检测,确保质量合格。
4. 验收:在施工过程中,对盖梁安装质量进行验收,确保符合设计要求。
五、安全保证措施1. 施工人员安全培训:对施工人员进行安全培训,提高安全意识。
2. 机械设备安全:定期检查机械设备,确保设备完好。
3. 施工现场安全:施工现场设置安全警示标志,确保施工安全。
吊车梁吊装方案范文

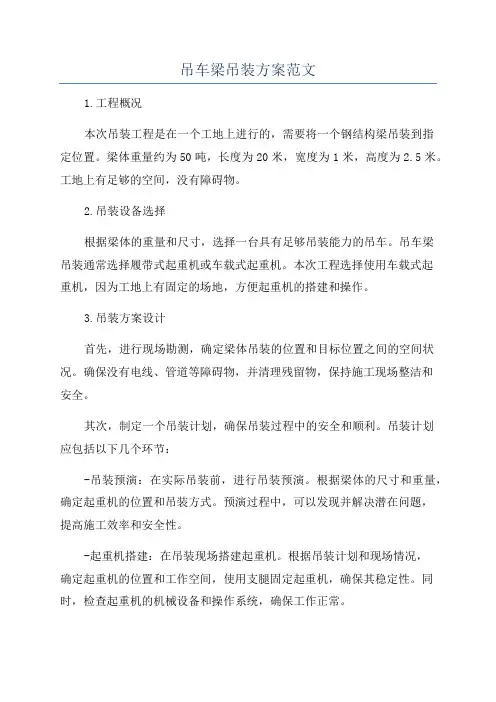

吊车梁吊装方案范文1.工程概况本次吊装工程是在一个工地上进行的,需要将一个钢结构梁吊装到指定位置。
梁体重量约为50吨,长度为20米,宽度为1米,高度为2.5米。
工地上有足够的空间,没有障碍物。
2.吊装设备选择根据梁体的重量和尺寸,选择一台具有足够吊装能力的吊车。
吊车梁吊装通常选择履带式起重机或车载式起重机。
本次工程选择使用车载式起重机,因为工地上有固定的场地,方便起重机的搭建和操作。
3.吊装方案设计首先,进行现场勘测,确定梁体吊装的位置和目标位置之间的空间状况。
确保没有电线、管道等障碍物,并清理残留物,保持施工现场整洁和安全。
其次,制定一个吊装计划,确保吊装过程中的安全和顺利。
吊装计划应包括以下几个环节:-吊装预演:在实际吊装前,进行吊装预演。
根据梁体的尺寸和重量,确定起重机的位置和吊装方式。
预演过程中,可以发现并解决潜在问题,提高施工效率和安全性。
-起重机搭建:在吊装现场搭建起重机。
根据吊装计划和现场情况,确定起重机的位置和工作空间,使用支腿固定起重机,确保其稳定性。
同时,检查起重机的机械设备和操作系统,确保工作正常。
-吊装准备:在起重机上安装吊具,包括吊钩和梁体固定装置。
根据梁体的形状和尺寸,选择合适的吊具,并进行固定。
-吊装过程:根据起重机的操作手册和安全规范,进行吊装操作。
在吊装过程中,起重机的司机应密切配合信号员,确保梁体平稳上升,并避免与周围结构发生碰撞。
-吊装完成:当梁体到达目标位置后,进行固定,并确保其稳定性。
同时,撤销起重机,清理现场,并进行安全检查。
4.安全措施吊装过程中,要严格遵守相关的安全规定,并采取必要的措施来保障施工人员的安全。
例如:-在吊装现场设置警示标志和临时隔离措施,防止未经授权的人员接近施工现场。
-使用指定的吊具和固定装置,并按照安全规范、标准操作程序进行操作。
-由专业人员负责现场指挥和信号传输,确保吊车梁吊装的安全和顺利。
-在吊装现场配备灭火器和急救设备,以应对突发事件。
预制箱梁吊装施工方案

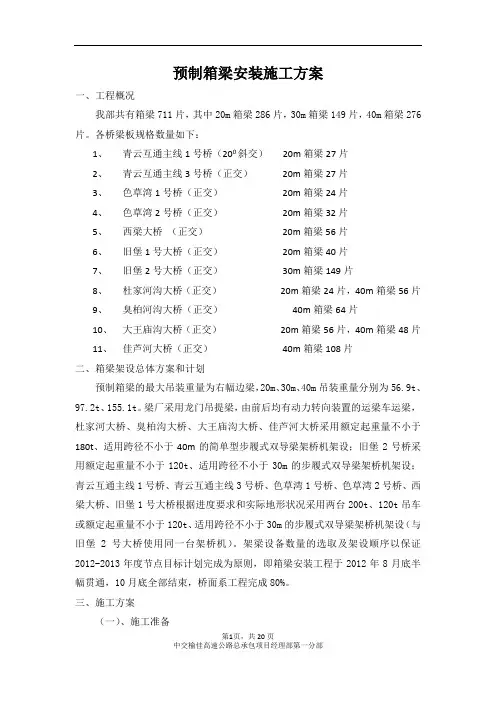

预制箱梁安装施工方案一、工程概况我部共有箱梁711片,其中20m箱梁286片,30m箱梁149片,40m箱梁276片。
各桥梁板规格数量如下:1、青云互通主线1号桥(200斜交)20m箱梁27片2、青云互通主线3号桥(正交)20m箱梁27片3、色草湾1号桥(正交)20m箱梁24片4、色草湾2号桥(正交)20m箱梁32片5、西梁大桥(正交)20m箱梁56片6、旧堡1号大桥(正交)20m箱梁40片7、旧堡2号大桥(正交)30m箱梁149片8、杜家河沟大桥(正交)20m箱梁24片,40m箱梁56片9、臭柏河沟大桥(正交)40m箱梁64片10、大王庙沟大桥(正交)20m箱梁56片,40m箱梁48片11、佳芦河大桥(正交)40m箱梁108片二、箱梁架设总体方案和计划预制箱梁的最大吊装重量为右幅边梁,20m、30m、40m吊装重量分别为56.9t、97.2t、155.1t。
梁厂采用龙门吊提梁,由前后均有动力转向装置的运梁车运梁,杜家河大桥、臭柏沟大桥、大王庙沟大桥、佳芦河大桥采用额定起重量不小于180t、适用跨径不小于40m的简单型步履式双导梁架桥机架设;旧堡2号桥采用额定起重量不小于120t、适用跨径不小于30m的步履式双导梁架桥机架设;青云互通主线1号桥、青云互通主线3号桥、色草湾1号桥、色草湾2号桥、西梁大桥、旧堡1号大桥根据进度要求和实际地形状况采用两台200t、120t吊车或额定起重量不小于120t、适用跨径不小于30m的步履式双导梁架桥机架设(与旧堡2号大桥使用同一台架桥机)。
架梁设备数量的选取及架设顺序以保证2012-2013年度节点目标计划完成为原则,即箱梁安装工程于2012年8月底半幅贯通,10月底全部结束,桥面系工程完成80%。
三、施工方案(一)、施工准备1、人员准备每套架梁设备必须配置如下人员:足够数量的专业技术工人、经验丰富的管理人员,负责提梁、运梁、架梁及过程中的指挥工作;专职安全人员,负责提梁、运梁、架梁安全工作;现场工程师2名,负责梁场提梁时箱梁的各项检测工作,架梁时的指导验收工作;测量人员3名,负责梁板架设完成后的测量检测工作;焊工若干,负责梁板架设后相邻梁板的焊接连接;各种设备的机械操作手齐全到位,技术扎实过硬。
20米预制梁吊装施工方案(汽车吊)
*******路预制梁吊装施工方案一、工程概况**********中桥上部结构为先简支后连续预应力混凝土箱梁,跨度30m、高度1。
6m,预制底宽1.0m,顶宽2。
4m。
桥梁全宽20m,每跨桥由6片预应力箱梁组成,共2跨,一共有12片预应力箱梁,其中边梁4片,中梁8片。
预制梁于2014年4月28日施工完成,5月29日张拉完成,计划于2014年6月下旬吊装施工。
预应力边梁C50混凝土方量37。
0m3,钢筋6.073T,钢绞线1.29T;预应力中梁C50混凝土方量34.3m3,钢筋5。
849T,钢绞线1.29T。
预制梁场距K0+620中桥200m,考虑施工现场与工程实际情况,决定采用汽车起重机与运输板车相配合的方式进行预制梁的安装。
二、编制依据1、《工程建设标准强制性条文》;2、《施工现场临时用电安全技术规范》 JGJ46—2005;3、《建筑机械使用安全技术规程》 JGJ33—2012;4、《建筑施工安全检查标准》 JGJ59—2011;5、《特种设备安全监察条例》(国务院令第373号);6、《建筑施工高处作业安全技术规范》 JGJ80—91;7、《公路桥涵施工技术规范》(JTG\TF50-2011);8、《建筑施工起重吊装工程安全技术规范》JG276—2012;9、与本工程施工相关的国家现行法律、法规,其他技术标准、规程规范三、吊机、吊具的起吊荷载验算 ,地基承载力验算根据施工现场实际情况,初步计划选用装车起重机为2台80T,架梁起重机为200T、150T各一台;运输板车采用挂-120车2台。
1、荷载自重预应力边梁:37.0*2.45+6。
073+1.29=98.013T预应力中梁:34。
3*2.45+5.849+1。
29=91。
17T 荷载考虑按边梁预应力计算,计取98。
013T。
2、吊装钢丝绳的选择预应力箱梁吊装过程中采用2根钢丝绳环线绕在预制梁吊装孔内,后挂勾于起重机吊勾内悬吊。
钢丝绳与水平夹角为40—45度,钢丝绳端头数n=8,边梁自重为98。
20米空心板吊装专项方案 (附计算书,通过专家评审)
XXXXXXXXX工程20m空心板吊装专项施工方案编制:审核:审批:XXXXXXXX公司年月日目录第一节、工程概况1、工程概况2、施工要求及工程目标3、施工平面布置第二节、编制依据第三节、施工计划安排1、施工进度计划2、设备计划第四节、施工工艺技术1、技术参数2、工艺流程3、施工方法4、检查验收第五节、施工安全保证措施1、组织保障2、技术措施3、应急预案4、监测监控5、安全防护措施第六节、劳动力计划1、专职安全生产管理人员2、特种作业人员第七节、计算书1、双机抬梁验算2、行走路面地基承载力验算3、吊索验算4、架桥机验算20m空心板吊装专项施工方案第一节工程概况一、工程概况跨通顺河处设5×20m预应力空心板简支梁桥,桥梁与河道正交,桥梁起止桩号:K0+638.98-K0+744.02,桥梁全长105.04m,桥宽48m(其中两侧人行道及非机动车道桥宽各9m,车行道桥宽30m)。
上部结构采用5×20m预应力钢筋混凝土空心板,空心板板高95cm,中板板宽124cm,边板板宽174cm (悬臂50.5cm)。
全桥预应力钢筋混凝土空心板共180片。
其中中板150片、边板30片。
20m板一片的吊装重量中板为31.25t、边板分别为38.27t。
下部结构:0#、5#桥台采用座板式桥台,桩基采用钻孔灌注桩,桩径均为120cm,1#、2#、3#、4#桥墩采用桩柱式桥墩,直径均为100cm,盖梁高分别为140cm,宽为160cm。
本次方案为全桥20m预应力空心板吊装施工。
二、施工要求及工程目标在梁板安装过程中,我们将加强质量、安全、进度等方面管理,质量目标:梁板安装分项工程合格率100%,优良率90%以上。
安全生产目标:无重大伤亡事故。
工程进度目标:满足业主总进度计划要求,按时完成各节点形象进度计划。
文明施工目标:不发生各类污染环境事故。
三、施工平面布置梁场及桥址吊装施工平面布置图梁板预制前,从梁场选址上考虑,K0+380-K0+600段道路水泥砼路面宽30m,结构层自上而下为26cmC35水泥混凝土(fcm≥5.0MPa)、40cm5%水泥稳定碎石基层、40cm三合土底基层、30cm碎石屋、50cm片石层。
20米预应力砼箱梁预制施工技术方案
20米预应力碎箱梁预制施工技术方案一、工程概况1、箱梁设计要点桥上部为装配式部分预应力磴组合连续箱梁,采用多箱单独预制,简支安装,现浇连续接头的先简支后连续的结构体系。
主梁沿纵向外轮廓尺寸不变,在各箱梁之间设横向湿接缝。
每联端部横梁部分与箱梁同时预制,每跨跨中横梁部分与箱梁同时预制;各中间墩顶横梁采用现浇。
为满足锚具布置的需要,箱梁端部在箱内侧方向加厚,腹板内预应力钢束除竖向弯曲外,在主梁加厚段尚有平面弯曲。
与此相应,锚固面在三个方向倾斜,使预应力钢束张拉时垂直于锚固面。
除桥台和兰麻天大桥5#墩处设滑板支座外,其余各桥墩上支座均为板式橡胶支座。
台顶设置GQF-80型伸缩装置。
2、箱梁主要尺寸及结构形式1)箱梁为单箱两室部分预应力结构。
梁中心高度120厘米,内、外侧高度根据线路横向坡度具体调整;底板宽100厘米,跨中处厚18厘米、梁端处厚25厘米;腹板跨中处厚18厘米、梁端处厚25厘米;顶板厚18厘米,梁宽240厘米、边梁285厘米;翼缘处设湿接缝左幅宽70厘米,右幅宽40厘米,架设就位后通过现浇碎使梁连接成整体。
2 )在梁的底板和腹板设纵向预应力,中跨梁钢束布置为:N1.中梁2x4、边梁2χ5;N22×4;N32×4;边跨梁钢束布置为:N1.2×5;N22×5;N3中梁2x4、边梁2x5;钢束采用φj1.5.24高强低松驰钢绞线,其标准强度1860MPa,锚下控制应力0.70fpk,在梁体磴强度达90%时张拉,张拉采用双控;梁体已为C50o3 )预应力部分采用波纹管制孔,波纹管采用φ内55mm规格,并采用PVC 管作芯棒。
锚具采用OVMI5-3、OVM1.5-4、OVMI5-5系列锚具,采用YCW100A型配套千斤顶张拉。
4 )在梁的连续端处设T1.2x5、T22x4、T31x5负弯矩束,预应力部分采用扁波纹管制孔,波纹管采用90×25mm规格,锚具采用OBM15-4x OBMI5-5系列锚具,采用YCW25χ1.50(t.mm)型配套千斤顶张拉,张拉时接头现浇砂需达到设计强度的95%o5)每片箱梁底板设4个φ1.OO毫米通气孔;边梁设滴水槽、泄水孔等;滴水槽采用半圆钢筋制成,其深度不大于Icm o6)根据梁的架设位置不同,箱梁分中跨中梁,中跨内边梁,中跨外边梁;边跨中梁;边跨内边梁,边跨外边梁。
20m梁汽车吊吊装施工专项方案
20m梁汽车吊吊装施工专项方案.S315线大靖至干城公路改建工程第二合同段20.K14+375大靖峡桥米箱梁吊装专项施工方案甘肃金隆宜路桥建设(集团)有限公司二O一七年六月...编制依据《公路桥涵施工技术规范》(JTJ041-2000);《公路工程技术标准》(JTGB01-2021);《公路工程质量检验评定标准》(JTG F80/1-2021);《建筑机械使用安全技术规程》(JGJ33-2001)。
..一、工程概况S315线大靖至干城公路改建工程第二合同段,位于K14+375处的大靖峡桥,上部结构为装配式预应力钢筋混凝土箱梁,下部采用柱式墩,桩基础。
布设桥孔为6-20米装配式预应力钢筋混凝土箱梁,角度120度,总长122 米。
本桥所需预应力钢筋混凝土箱梁数总计18片。
1.施工准备由于标段内桥梁跨径为20米,桥高为10m~12m左右,为了提高吊装作业的机动性和工作效率,故拟采用大吨位的汽车吊进行预应力箱板的吊装施工作业。
根据现场情况:桥下已搭设施工便道,因此在桥下进行吊装作业,架梁方法选择在路基面及桥台面进行架设。
结合现场路基填筑情况及下部结构施工进度,计划自六跨处依次倒推架设,其顺序是先架设一片边板,再架设一片中板,最后架设边板。
对于汽车吊的选型, 20m 预应力箱梁采用1台100t汽车吊和1台60t汽车吊双机抬吊起梁,架设每跨板的顺序为先架1块边板,然后依次架设其他预应力箱梁。
2.吊装准备工作1)确定吊机位置及运梁车的运输路线,运输线路为预制梁场→运梁便道→路基→架梁场地,运输道路坡度平坦。
架梁前应对施工现场周围及运输道路进行必要的平整、压实。
2)架梁前对桥台间、两桥台间跨度及台帽长度及高程进行检查。
划出架梁的位置线并请监理进行复核。
3)根据图纸定出支座平面位置,支座垫石的平面应平整,如有不平应加以凿平、严格控制支座面高程,加工一定数量的薄不锈钢板以备架梁时作衬垫使用。
..4)在架梁前认真记录好每根梁的编号、位置,架梁完毕后应及时整理好资料,架梁前通知监理报请指挥部对桥台及下部结构进行中间验收,认可后方可进行架梁。
箱梁吊装方案(汽车吊)
箱梁吊装方案(汽车吊)一、工程概况本项目为某城市快速路箱梁吊装工程,工程地点位于该城市东部新区,工程主要包括桥梁基础、箱梁预制及吊装、桥面系施工等。
本方案主要针对箱梁吊装部分,采用汽车吊进行吊装作业。
箱梁长度为30米,重量约为100吨,吊装高度约为15米。
二、吊装管理(一)、吊装施工组织流程1. 吊装前准备:包括吊车选型、现场勘察、吊装方案制定、安全措施落实等。
2. 吊装作业:包括吊车就位、试吊、正式吊装、箱梁就位、调整及固定等。
3. 吊装完成后:包括现场清理、设备撤场、资料整理等。
(二)、现场吊装组织机构1. 项目部:负责整个吊装工程的组织、协调、监督及管理工作。
2. 吊装作业队:负责具体吊装作业的实施,包括吊车操作、指挥、安全监护等。
3. 安全部:负责吊装现场的安全检查、监督及安全教育等工作。
(三)、管理职责1. 项目部:负责组织吊装方案制定、审批,并对吊装过程进行监督、检查,确保吊装作业顺利进行。
2. 吊装作业队:严格按照吊装方案进行作业,负责吊车操作、指挥、安全监护等工作,确保吊装安全。
3. 安全部:负责对吊装现场进行安全检查,及时发现并整改安全隐患,对吊装作业人员进行安全教育,提高安全意识。
三、工器具的选用1. 吊车选用:根据箱梁的重量、长度及吊装高度,选用具有足够起重能力的汽车吊。
吊车的主要参数应满足以下条件:- 起重量:≥100吨- 臂长:≥30米- 工作半径:≤15米- 稳定性好,具有较高的安全系数。
2. 吊具选用:根据箱梁的形状、尺寸及重量,选用合适的吊具,包括主吊索、副吊索、横梁、挂钩等,确保吊装过程中箱梁的稳定性和安全性。
四、吊装准备工作1. 吊装前,对吊车进行全面检查,确保吊车各部件齐全、性能良好,特别是制动系统、液压系统、钢丝绳等关键部件。
2. 对吊装现场进行清理,确保无障碍物,满足吊车行走和作业要求。
3. 准备充足的施工材料,如枕木、垫木、临时支撑等,以满足吊装过程中稳定箱梁的需要。
20mT梁吊装专项施工方案
目录第一章编制依据及原则 (1)1.1. 编制依据 (1)1.2. 适用范围 (1)1.3. 编制原则 (1)第二章工程概述 (2)2.1. 总述 (2)2.2. 预制T梁概况 (3)2.3. 主要工程数量表 (3)第三章施工总体安排 (4)3.1. 技术准备 (4)3.2. 机械设备及材料准备 (4)3.3. 人员组织机构 (4)3.4. 施工现场准备 (6)第四章施工组织及布署 (7)4.1. 指导思想 (7)4.2. 施工目标 (7)4.3. 主要班组配置 (7)4.4. 主要施工机械 (8)第五章T梁吊装施工方案及方法 (9)5.1. 汽车吊、吊车辅助工具的选择及起重验算 (9)5.1.1. 钢丝绳选择 (9)5.1.2. 汽车吊简介 (10)5.1.3. 汽车起重机性能表 (10)5.1.4. 汽车吊吊起重量验算 (11)5.1.5. 吊车回转半径确认 (12)5.1.6. 架梁吊车地基承载力验算 (12)5.1.7. 梁上吊梁承载力验算 (12)5.2. 施工方法及措施 (13)5.2.1. 架设前的准备 (13)5.2.2. T梁装车与运输 (14)5.2.3. 运输线路 (15)5.3. T梁安装 (15)5.3.1. T梁安装总体顺序 (15)5.3.2. 左幅第一跨安装 (16)5.3.3. 右幅第一跨安装 (17)5.3.4. 左幅第二跨安装 (18)5.3.5. 右幅第二跨安装 (19)5.3.6. T梁安装 (20)5.4. 施工工艺流程图 (21)5.5. T梁吊装注意事项 (21)5.6. 检验标准及频率 (22)5.7. 附属工程施工 (23)5.7.1. 附属工程施工 (23)5.7.2. 施工安全防护措施 (23)第六章安全事故应急预案 (24)6.1. 方针与目标 (24)6.2. 危险源分析及对策措施 (24)6.3. 危险源预防及对策措施 (24)6.4. 应急组织体系 (25)6.5. 应急救援领导小组及职责 (26)第七章质量保证措施 (29)7.1. 质量目标 (29)7.2. 建立健全质量管理体系 (29)7.3. 制定管理办法 (30)7.4. 加强职工培训 (30)7.5. 质量保证管理措施 (30)7.6. 质量保证技术措施 (30)第八章安全保障措施 (32)8.1. 安全目标 (32)8.2. 安全组织机构 (32)8.3. 安全施工保证措施 (32)8.4. 施工用电的安全技术措施 (33)8.5. 吊梁、移梁安全措施 (34)第九章环境保护及文明施工 (35)9.1. 文明保证体系 (35)9.2. 管理措施 (35)9.3. 噪声控制 (36)9.4. 环境保护措施 (36)9.5. 文明施工保证措施 (37)第一章编制依据及原则1.1. 编制依据1.《施工现场临时用电安全技术规范》JGJ46-2005;2.《建筑机械使用安全技术规程》JGJ33-2012;3.《特种设备安全监察条例》JGJ59-2011;4.《公路桥涵施工技术规范》(JTG/TF50-2011);5.《建筑施工起重吊装工程安全技术规范》JG276-2012;6.《公路工程质量检验评定标准》(JTGF801-2012);7.《公路工程测量规范》(GB50026-2007);8.《公路工程技术标准》(JTG B01-2014);9.《公路桥涵地基与基础设计规范》(JTG D63-2007);10.《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004);11.《公路工程施工安全技术规范》(JTGF90-2015);12.《130t汽车式起重机性能参数》;13.《80t汽车式起重机性能参数》;14.《起重机械安全规程》(GB6067.1-2015);15.《公路桥涵设计通用规范》(JTG D60-2015);16.《xxxx公路工程施工图纸》。
20米预制梁吊装施工方案
20米预制梁吊装施工方案施工前准备:1.设计方案:根据工程需求,确定吊装方案,包括吊装点的位置、使用的吊装工具等。
2.检查预制梁:检查梁的质量,并记录梁的尺寸、重量等具体参数。
确保梁符合设计要求。
3.确认施工现场:确保施工现场的平整度,无障碍物,具备安全施工的条件。
4.确定吊装区域:确定吊装区域,并进行标识,确保施工过程中的区域清晰可见。
吊装准备:1.安装汽车吊:根据汽车吊的说明书,按照要求将汽车吊安装在工地上,并检查其功能是否正常。
2.设计安全绳索:根据预制梁的重量及尺寸,设计安全绳索的数量和长度,并检查其坚固度。
3.准备安全绳索:将安全绳索连接到吊具上,并检查绳索是否完好、坚固。
4.安装吊具:根据预制梁的设计要求,安装吊具,并确保吊具与预制梁接触良好,不产生磨损。
5.测试吊具:进行吊具的功能检测,确保吊装过程中的安全性。
吊装过程:1.吊装点确认:根据设计要求,确认吊装点的位置,并进行标识。
2.设置葫芦:将葫芦设备安装在汽车吊的支臂上,并调整支臂的颈角度,使之与吊装点相对平行。
3.吊装:将吊具安全系好,确保其与预制梁的接触牢固。
使用葫芦将梁缓慢吊起,注意观察吊装过程中的变形、冲击等情况。
4.加固吊具:在梁成功吊装后,使用扣定具将吊具与预制梁固定,以防止梁的滑动或下坠。
5.检查吊装状态:确认梁已经完全吊装到指定的位置,并通过视觉和催测仪器确保其平整度。
6.放下吊具:将梁缓慢地放下,直到其与支墩接触,然后将吊具从梁上拆除。
7.移动吊车:移动吊车至下一位置,准备继续吊装其他的梁。
吊装完成后的处理:1.安装固定件:在预制梁的两端和中间位置,根据设计要求,安装固定件,以保证梁的稳定性。
2.检查固定件:检查固定件的安装质量,并使用扳手等工具,进行固定件的调整和加紧。
3.清理施工现场:将吊装过程中产生的垃圾和废料清理干净,确保施工现场的整洁。
总结:该方案主要是通过使用汽车吊进行20米预制梁的吊装施工。
在吊装前,需要进行安装和测试吊装设备,确认吊装点和吊装区域,并进行预制梁的检查。
某20m梁式桥高压线下梁板吊装专项方案(贝雷架+双机抬吊图文)
Xxxx项目桥梁工程梁板吊装方案编制:审核:审批:Xxxxxxx二O二x年x月目录一、工程概况 (1)二、编制依据 (2)三、构件情况 (3)四、施工准备工作 (3)五、施工方法与工艺技术方案 (7)六、双导梁吊装系统验算 (11)七、梁板吊装质量标准与施工进度 (14)八、施工机械设备配备 (14)九、梁板架设注意事项 (15)十、安全施工方案 (15)十一、安全施工措施 (16)十二、梁板吊装安全应急预案 (17)附件: (19)Xxxxxxx桥梁板吊装方案一、工程概况工程名称:工程地点:建设单位:监理单位:施工单位:本项目位于xxxxxx,本工程包含桥梁一座。
道路接线约为xxxm2,为沥青混凝土道路。
桥梁中心线与河道中心线呈80°斜交,河道上口宽度xx米,无通航要求,常水位xx米,桥址处计算洪水位xxx米。
桥梁位于直线段上,桥梁中心假定桩号为xxx,纵坡i=xx%,桥宽xx米,断面组成为:xxxxx,行车道采用双向1.5%横坡。
桥梁上部采用20m先张法预应力钢筋混凝土空心板,下部采用柱式台、灌注桩基础,桩身直径1.20m,桩长30m,混凝土等级:C30。
上部结构采用20m预应力混凝土空心板梁;其中20m中板x片,边板x片;20m中板板宽xxxm,边板板宽xxxm,悬臂xxm,空心板梁高0.95m。
桥梁南侧桥台正上方有xxxKV高压线通过,垂直高度约xxm,见附图。
现场吊装施工过程中,应严格按照相关法律法规,必须保证吊机与高压线的安全距离,确保吊装施工过程中高压线路的安全。
吊装过程中,安排6~9#四块中板采用双导梁安装,待安装完成后,运梁车运梁上桥后采用南侧一台50t汽车吊、北侧一台25t汽车吊双机抬吊,将剩下5片中板两片边板安装完成。
技术标准1)设计荷载:汽车荷载等级:城-A级,设计车速:20km/h2)桥梁横向布置:桥面宽度为12m=0.5m(安全带)+11m行车道+0.5m(安全带)3)最高洪水位7.0m(吴淞高程)4)地震作用:根据《中国地震动参数区划图》,确定本项目所经地区地震动峰值加速度为0.10g,设计地震分组为第一组,基本地震加速度反应谱特征周期为0.35s5)桥面横坡:行车道双向1.5%。
预制梁制作及安装施工方案
预制梁制作及安装施工方案1、现场施工布置我项目部把预制梁场设立在桥梁2—9号桩位之间,临时占据桥梁永久征地,站桥位7跨共计175米。
在梁场部分灌注桩施工完毕后,我部首先对该部分灌注桩及系梁进行成品保护,覆盖50cm厚度的素土,确保灌注桩及系梁完好无损。
同时,加强对预制厂附近墩号的构件保护措施,严禁碰撞或磨损已经完成的混凝土构件,对墩柱、系梁、盖梁等构件围裹塑料布进行保护,在构件四周设立防护网进行围护。
预制场梁区内换填两步灰土分层碾压后上铺10cm碎石,面层采用15cm厚C15混凝土进行地面硬化。
为避免梁场地基由于积水产生沉陷对板梁质量造成不良影响,我们在场地硬化时设置2%的排水横坡,在梁场四周设置40cm*40cm的排水沟,将积水迅速排出。
在梁场处桥梁两侧铺设龙门吊运行轨道,轨道长度按照桥梁89—105号桩位长度进行铺设;龙门吊跨径在33米左右,高度17米左右。
预制场内配备2台龙门吊车和4台汽车吊进行梁板预制、模板吊装和拆卸等,同时龙门吊用来起吊移动梁板、辅助上梁工作,在梁场布置一台架桥机,与梁场相邻两跨用龙门吊进行上梁工作,然后拼装架桥机,之后由龙门吊将梁吊至架桥机运梁小车,再由运梁小车运至架桥机处,有架桥机完成架梁工作。
2、小箱梁预制小箱梁预制要根据大桥施工总体进度计划周密安排,统筹计划,预制进度必须与上梁进度紧密结合。
由于现场施工条件有限,预制场不可能大量存梁,所以小箱梁预制必须按跨内梁片数依次顺序预制,边预制边上梁,形成流水作业,这也是保证整体施工进度要求的关键环节。
(一)梁底座制作在已经处理完成后的场地上进行放线规划,然后浇筑混凝土台座。
前预制场共浇筑60个混凝土台座,混凝土台座做法:按照预制场梁位布置图进行放线,然后支设模板并浇筑C25混凝土,台座厚度为25cm,在梁端采用混凝土扩大基础进行处理,在跨中设置台座向下的反拱,反拱值大小需与设计单位协商确定,其他位置按照抛物线进行设置。
浇筑台座基础时每隔0.8m 设置一道450PVC管,便于支模时穿拉杆。
预制板桥梁吊装方案(完整版)
1工程概况1.1工程简介主梁采用20m后张预制预应力简支空心板结构,每跨19片梁,其中17片中梁,2片边梁。
边梁全宽150cm,悬臂长度26cm,中梁全宽124cm。
根据施工现场实际情况该桥梁吊装采用1台260t汽车吊吊装。
板梁规格型号如下表所示:1.2吊装准备工作(1)吊装前对现场施工作业面和吊装物件仔细勘测了解,做好吊装作业前的各项准备工作,熟悉吊装方案,以保证吊装方案的顺利实施。
作业前现场相关负责人应对作业人员进行详细的安全交底和技术交底。
(2)为了确保吊装施工的顺利、安全进行,吊装机具进场之前对不能满足承受荷载要求的地基进行处理,确保地面平整坚实,。
确定吊装机具进场时间后,提前通知吊运方到现场查看场地、道路等施工条件是否满足要求。
(3)对相关施工区域进行封闭,禁止无关人员进出。
(4)对板梁和桥台支座位置进行复测放样,放出支座中心线、桥梁中心线和边线,为预制T梁就位提供依据。
(5)吊装前安放橡胶支座就位,按照相关规范要求检查支座。
(6)吊装过程中做好预制板梁的保护,运输应缓慢、安全。
(7)预制板梁运输过程中要用方木做好梁的加固工作,确保运输安全。
图1.2-1 现场场地平面布置图2编制依据2.1编制依据(1)《公路桥涵施工技术规范》(JTG/T F50-2011)(2)《公路工程技术标准》(JTG B01-2014)(3)《危险性较大的分部分项工程安全管理规定》(住建部令第37号)(4)关于实施《危险性较大的分部分项工程安全管理规定》有关问题的通知(建办质(2018)31号文)(5)《建筑工程起重吊装安全技术规范》(JGJ276-2012)(6)《建筑施工高处作业规范》(JGJ80-2016)(7)《重要用途钢丝绳》(GB8918-2006)(8)《施工现场临时用电安全技术规程》(JGJ46-2005)(9)《建筑施工安全检查标准》(JGJ59-2011)(10)《建筑机械使用安全技术规程》(JGJ 33-2012)(11)《施工现场消防安全技术规范》(GB50720-2011)(12)QAY260汽车式起重机使用说明书(13)本标段所用相关图纸2.2编制目的(1)严格执行国家和当地有关工程建设的各项政策、规定和要求。
20米预制箱梁吊装架设施工专项施工方案
目录一、编制说明 (2)1。
1编制目的 (2)1。
2采用的标准规范 (2)二、工程概况 (3)2.1工程概况 (3)2。
2施工准备 (3)三、施工工艺 (5)3.1总体施工方案说明 (5)3.2箱梁运输方案 (6)3。
3箱梁起吊方案 (8)3.4架桥机架梁方案 (8)3。
5吊车架空心板方案 (15)四、施工计划 (18)4.1总体思路 (18)4.2施工计划安排 (19)4。
3主要机械设备 (19)4。
4人员劳动力组成 (20)五、危险因素分析 (20)5.1危险源分析 (20)5.2危险因素评估 (21)六、施工安全保障措施 (22)6。
1组织保障 (22)6.1。
1安全目标 (22)6。
1。
2现场安全组织机构及主要人员的岗位职责 (22)6。
1.3主要安全管理制度 (23)6.2技术措施 (24)6.2。
1预制箱梁吊装的一般安全技术要求 (24)6。
2.2预制箱梁架设的安全技术措施 (26)6.2。
3架桥机架设施工的安全技术措施 (28)6.2.4龙门吊吊装施工的安全技术措施 (33)6。
2。
5运梁炮车运输的安全技术措施 (34)6.2.6安全标志 (35)6.3安全事故的报告 (36)七、箱梁架设质量保证措施 (36)7。
1质量保证体系 (37)7。
2组织保证措施 (37)7。
3技术保证措施 (38)7.4梁板安装检验标准 (40)预制箱梁吊装架设施工专项方案一、编制说明1。
1 编制目的为保证预制箱梁架设施工质量及施工安全,确保预制箱梁的架设施工能够得到有效地指导及控制,结合本工程的特点,特制订此预制箱梁架设施工专项方案。
1。
2 采用的标准规范《公路桥涵施工技术规范》JTJ 041—2000、《公路工程质量检验评定标准》JTG F80/1—2004、《钢筋混凝土工程施工及验收规范》GBJ 204-83《公路工程施工安全技术规程》JTJ 076-95《中华人民共和国安全生产法》《建设工程安全生产管理条例》《工程建设重大事故报告和调查程序规定》《施工现场临时用电安全技术规范》 JGJ46—2005《建筑机械使用安全技术规程》 JGJ33—2001《建筑施工安全检查标准》 JGJ59—99本项目的合同、招投标文件、图纸等二、工程概况2.1工程概况京新高速公路临河至白疙瘩段位于内蒙古西部巴彦淖尔市和阿拉善盟境内。
桥梁吊装方案(带计算)
XXX工程二标段桥梁吊装专项方案编制:审核:批准:XXX有限公司XXX工程项目经理部二0二0年四月XX日目录一、工程概况 (1)二、编制依据 (1)三、重、难点分析及对策 (1)四、施工计划 (2)五、施工筹划及工艺流程 (3)六、施工方法 (4)七、检查验收 (5)八、施工安全保证措施 (6)九、应急预案 (9)十、劳动力计划 (13)十一、吊机、吊具的起吊荷载验算 (14)XXX运输、吊装方案一、工程概况XXX二标段,桥梁共5座,设计为2跨4座和3跨1座的先张法预应力20米简支箱梁。
先张法预应力20米简支箱梁,其中边梁22片,中梁44片。
一片边梁重量31.408吨;一片中梁重量23.764吨。
箱梁在梁场预制,达到设计强度后,由梁场起吊至运梁车上,运输至施工现场吊装就位。
二、编制依据1.建质[2009]87号关于印发《危险性较大的分部分项工程安全管理办法》的通知。
2.友谊河大桥设计施工图及设计交底、图纸会审记录。
3.《汽车起重机和轮胎起重机试验规范》GB/T6068-20084.《起重机吊装工和指挥人员的培训》GB/T23721-20095.《起重机安全使用》GB/T23723-20096.《建筑施工手册》第四版三、重、难点分析及对策①.本桥梁吊装时,两台70T汽车吊要支撑在桥下侧回填完成的路基上,路基填筑的质量是本吊装工程的重点之一。
应对措施:填筑路基的材料选用级配较好的砂石和粗粒土,分层回填夯实,压实度不小于设计要求,填筑完成后进行压实度检测。
②.本桥的箱梁吊装通过预埋的吊钩或吊孔来起吊,在预制时,吊钩的预埋质量及预留起吊孔位置是本工程的重点。
应对措施:吊钩的位置、吊筋的规格以及吊孔的位置等必须符合设计及规范要求。
③.箱梁跨度大,比较重,确保吊装安全是本工程的难点。
应对措施:选用两台70T大吨位的吊车,对起吊半径,所选用的钢丝绳等都进行检算,确保起吊能力满足需要。
起吊前对所有参与人员进行吊装方案的技术交底和安全交底,让每一个人都要明确注意事项和应急预案。
预制砼吊车梁安装施工方案
一、工程概况1. 工程地点:某地2. 结构概况:本工程为某工厂车间,采用预制砼吊车梁进行安装。
3. 预制砼吊车梁安装清单:a. 预制砼吊车梁数量:10根b. 预制砼吊车梁型号:QY50Kc. 预制砼吊车梁尺寸:长×宽×高=6m×1.5m×0.3m二、施工准备1. 施工人员:组织专业施工队伍,包括吊装工、测量工、焊接工等。
2. 施工材料:预制砼吊车梁、钢筋、焊条、钢材、水泥、砂、石子等。
3. 施工设备:汽车式吊机、钢丝绳、吊环、测量仪器、焊接设备等。
三、施工工艺1. 施工前准备a. 检查预制砼吊车梁的质量,确保符合设计要求。
b. 测量现场,确定吊车梁的安装位置和标高。
c. 准备施工材料和设备。
2. 预制砼吊车梁运输a. 运输前,检查运输车辆和设备,确保安全可靠。
b. 运输过程中,注意保护预制砼吊车梁,防止损坏。
3. 预制砼吊车梁吊装a. 吊装前,检查吊车、钢丝绳、吊环等设备,确保安全可靠。
b. 根据现场情况,选择合适的吊装方案。
c. 吊装过程中,注意保持吊车梁的平衡,防止倾斜。
d. 吊装到位后,进行初步校正。
4. 预制砼吊车梁校正a. 根据设计要求,调整吊车梁的标高和位置。
b. 使用测量仪器,确保吊车梁的安装精度。
5. 预制砼吊车梁固定焊接a. 在吊车梁上焊接钢筋,与原结构连接。
b. 焊接过程中,注意保护预制砼吊车梁,防止损坏。
c. 焊接完成后,检查焊接质量,确保符合设计要求。
四、质量控制措施1. 严格控制预制砼吊车梁的质量,确保符合设计要求。
2. 严格测量吊车梁的安装位置和标高,确保安装精度。
3. 严格控制焊接质量,确保吊车梁与原结构的连接牢固。
4. 加强施工过程中的监督检查,确保施工质量。
五、安全措施1. 严格执行安全操作规程,确保施工安全。
2. 加强施工人员的安全教育培训,提高安全意识。
3. 设置安全警示标志,提醒施工人员注意安全。
4. 配备必要的安全防护用品,确保施工人员的人身安全。
预制梁运输及安装专项施工方案
***工程预制梁板运输与安装专项施工方案编制:审核:审批:***有限公司***高速公路项目第三合同段项目经理部二〇二一年六月目录一、工程概况 (1)1.1工程简介 (1)1.2工程施工条件 (1)1.3工程数量 (2)1.4重难点分析及措施 (2)二、编制说明 (2)2.1编制依据 (2)2.2编制原则 (2)2.3编制目的 (3)2.4适用范围 (3)三、施工计划 (3)3.1进度计划 (3)3.2主要管理人员 (3)3.3机械设备 (4)四、施工工艺技术 (4)4.1总体方案及技术参数 (5)4.2工艺流程 (5)4.3梁板安装施工的质量检验评定 (16)五、施工安全保证措施 (17)5.1组织保障措施 (17)5.2技术措施 (19)5.3监控监测措施 (25)5.4应急预案 (25)六、质量保证措施 (42)6.1质量目标 (42)6.2质量保证体系框图 (42)6.3其它保证措施 (44)七、进度保证措施 (45)7.1保证工期的组织机构 (45)7.2工期保证体系 (45)7.3工期保证措施 (47)八、文明施工和环境保护措施 (48)九、现场防疫 (48)一、工程概况1.1工程简介1.2工程施工条件1.2.1 地形地貌及地质情况本项目沿线区域的地形地貌属于鲁西北平原。
属于鲁西北平原,区域内地形简单,地貌类型为冲积洪积平原。
地层岩性钻孔揭露深度范围内,根据地层时代、地层成因、岩石特征,结合原位测试及岩土体物理力学指标等资料,桥址区揭露地层主要为第四系全新统(Q4al+pl)冲洪积层黏性土,白垩系砂岩。
项目区域断裂构造较发育,其形成主要受华夏式构造体系与新华夏构造体系控制,区域控制性断裂主要有昌邑—大店断裂、五莲—青岛断裂、安丘—莒县断裂、柴沟—胶州断裂、兰底—东化山断裂、安丘—辛兴断裂。
1.2.2 水文、气候环境项目地区属暖温带大陆性季风气候,年温适中,四季分明,冬季寒冷,夏季炎热多雨,气温年较差大,春季风大干燥、失墒快。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
*******路预制梁吊装施工方案一、工程概况**********中桥上部结构为先简支后连续预应力混凝土箱梁,跨度30m、高度1.6m,预制底宽1.0m,顶宽2.4m。
桥梁全宽20m,每跨桥由6片预应力箱梁组成,共2跨,一共有12片预应力箱梁,其中边梁4片,中梁8片。
预制梁于2014年4月28日施工完成,5月29日张拉完成,计划于2014年6月下旬吊装施工.预应力边梁C50混凝土方量37.0m3,钢筋6.073T,钢绞线1.29T;预应力中梁C50混凝土方量34.3m3,钢筋5.849T,钢绞线1.29T。
预制梁场距K0+620中桥200m,考虑施工现场与工程实际情况,决定采用汽车起重机与运输板车相配合的方式进行预制梁的安装。
二、编制依据1、《工程建设标准强制性条文》;2、《施工现场临时用电安全技术规范》 JGJ46-2005;3、《建筑机械使用安全技术规程》 JGJ33—2012;4、《建筑施工安全检查标准》 JGJ59-2011;5、《特种设备安全监察条例》(国务院令第373号);6、《建筑施工高处作业安全技术规范》 JGJ80—91;7、《公路桥涵施工技术规范》(JTG\TF50-2011);8、《建筑施工起重吊装工程安全技术规范》JG276—2012;9、与本工程施工相关的国家现行法律、法规,其他技术标准、规程规范三、吊机、吊具的起吊荷载验算 ,地基承载力验算根据施工现场实际情况,初步计划选用装车起重机为2台80T,架梁起重机为200T、150T各一台;运输板车采用挂-120车2台。
1、荷载自重预应力边梁:37.0*2.45+6.073+1.29=98.013T预应力中梁:34.3*2.45+5.849+1.29=91.17T 荷载考虑按边梁预应力计算,计取98.013T.2、吊装钢丝绳的选择预应力箱梁吊装过程中采用2根钢丝绳环线绕在预制梁吊装孔内,后挂勾于起重机吊勾内悬吊。
钢丝绳与水平夹角为40-45度,钢丝绳端头数n=8,边梁自重为98.013t钢丝绳的内力T=Q/n*(1/Sinα)*10=98.013T/8*(1/sin45)*10=122.5KN选择公称抗拉强度为1700Mpa的钢丝绳,安全系数按8计算,则8*122.5*1000/1700=576.4㎜²选择钢丝绳的抗拉强度为1700 Mpa钢丝绳规格6×37+1,直径d =40mm,丝径为2.0mm的双股新钢丝绳作为吊索吊装,钢丝总断面积为1256㎜²>542㎜²,满足要求。
3、吊机起重荷载验算的吊装荷载作为验算吊机、吊具机械、设备的依据。
设用1台200T和150T吊机采用双机抬吊作业,计算吊机总的起吊重力荷载(G):每片箱梁的起吊重力FB(按预应力边梁的吊装设计吨位计算)FB= G×K×S+Q=98.013×1.2×1.5+0.6=177.02T以双机台吊的重量应为:(G主+ G副)×Z×COSβ≥FB=(200T+150T)×0.8×0.939=262T则得(G主+ G副)×Z×COSβ=262T>FB,满足梁板起吊的重力要求。
式中:G主—为200T吊机理论起吊重量值;G副—为150T吊机的理论起重量值;Z—为吊机起吊重力的降低系数,一般取0.8;β—起重臂的仰角,即起重臂纵轴线与水平面的夹角,这里取20。
;K1—动载系数,一般为1.1~13,在此取K1=1.2;G—为边梁的自重,在此取G =98.013吨;Q—吊车吊钩及索具的重量, Q=0.6吨;S—梁板自重的安全系数,在此取1.5。
3 地基承载力验算汽车吊工作时最不利的情况是3点着地,也就是3个支腿支持着整台吊车的重量(包括自重和荷重),即:单个支腿最大支承力:1/3(G+Q)=1/3(90+150)=80T式中:G—汽车吊自重,取200t吊车验算,为90tQ—汽车吊最大荷重(额定荷重),为150t。
汽车吊对地面的压强应为:单个支腿压强:80T/0.8M2=100KPA式中:S—支腿着点面积,考虑下垫枕木按0.8m2计因此,200t汽车吊工作时地基承载力的要求为不小于100kPa,而处理后的路基地基承载力设计要求不小于160kpa,故满足吊装要求。
四、施工便道、吊装场地的准备工作综合考虑起重吊车架梁需求和施工现场场情况,梁运输通道修筑施工便道,装车、起吊起重机位置修筑吊车平台。
施工便道为将原地面翻开30cm,用22T振动压路压实后铺筑30cm级配碎石,宽度为7m,沿运输通道设置。
起吊平台地基处理长度按箱梁投影每侧增加1.5米,宽度12m(吊车支腿后宽度各加1m),将原地面翻开30cm,用22T振动压路压实后铺筑40cm级配碎石。
处理后的路基地基承载力设计要求不小于160kpa。
装车吊车平台地基处理长度按预制梁场长度,宽度为12m,将原地面翻开30cm,用22T振动压路压实后铺筑30cm 级配碎石.处理后的路基地基承载力设计要求不小于160kpa。
具体布置见后施工便道、吊装场地布置图。
工程数量表五、预制梁吊装施工工艺1、工艺流程预制箱梁架设工艺流程图2、预制梁的运输1)、箱梁采用梁场2台80T起重机将梁进行装车。
首先将运梁平板车开到指定的装车位置,然后用起重机将梁板吊起,徐徐放到平板车上。
在调放过程中,主要对梁体进行保护,小心轻放的原则。
2)、运输车采用两台平板车循环进行,每次运输一片梁,在运输过程中用导链把箱梁与平板车绑扎牢固,安全运至吊装场地。
运输过程中,运输平板车尽量慢速行驶,且前后安排车辆专人进行交通引导以及梁运输过程中的监测,若因道路颠簸造成梁板有松动的现象时,应立即停车进行处理。
4)、施工区域内运输便道事先要经过加固、平整,防止运输过程中产生剧烈振动,运梁板车时速控制在30km/h以内。
3、预制箱梁定位1)、根据实际放出盖梁中心和桥台中心线,在桥台盖梁上放出每跨梁的纵向中心线,支座横中心线及其轮廓线,在桥台盖梁上定出梁端位置横线及在横线上定出各片梁底部的支座中心线。
2)、在每片梁的两个端面上标出梁的竖向中线,同一片梁两个端面上的竖向中线应互相平行。
3)、在桥台盖梁上标出箱梁安装中心线,便于在吊装时与梁的中心线对齐,提高预制梁安装精度。
4)、按图纸要求,用全站仪精确放出每片梁的边线及支座位置。
4、箱梁吊装顺序K0+620中桥共有2跨,以预制梁场方向需求先架设2#-1#跨,后架设1#-0#跨。
每跨吊装顺序为:从左至右依次吊装,即:右边梁→中梁→左边梁5、箱梁吊装方法及吊车停放位置150T吊车就位在在桥台位置,200T号吊车就位在盖梁位置,吊装完成第一片箱梁后,2台吊机移位并按照相同方法吊装另一箱梁,将箱梁依次次吊装就位,吊装完成后吊车收杆离场,清理现场施工结束6、双机抬吊施工注意事项1)、每片梁吊装时吊机安装吊点索具进行试吊,将梁板吊空200~300mm后停车,停留2分钟,检查吊机及机索具是否完好、平稳,无异常情况后吊机缓慢起钩,按照示意图方法缓慢旋转将桥梁吊至桥墩上方,调整好方位后将其就位。
就位时应确保梁两端支座对位,梁和梁墩的各中心线符合一致。
2)、汽车吊装时应有专人指挥,起吊及下降时要做到平稳及听从指挥,小箱梁安装时,应用6cm木板控制好伸缩缝宽度,小箱梁与小箱梁间缝隙安装时应控制均匀,小箱梁安装后应无松动,与临时支座间应无空隙,否则应用铁片垫平。
垫平后支座无松动、无位移,否则小箱梁应重新安装。
3)、吊装时应十分注意吊臂的强度,必须按照使用说明书的规定控制伸臂长度,不得盲目伸长吊臂,以免出现折臂造成事故。
注意检查钢丝绳长度是否足够,其与滑轮组的倍率必须满足该项吊装作业的使用要求。
7.箱梁安装实测项目表六、安全保证措施1、建立健全管理体系,建立以项目经理为首的安全领导小组,明确管生产必须管安全的原则,建立健全岗位责任制,从组织、制度上保证安全生产,做到规范生产,安全操作。
安全保证体系见“图6.1安全保证体系”。
2、认真贯彻“安全第一、预防为主、综合治理”方针,坚持和加强安全教育。
夯实安全基础工作,坚持“班前交安全,班中监督安全,班后讲评安全”的制度,上岗前进行安全规范、操作安全规则培训。
提高项目全员的防范能力。
6.1安全保证体系3、制定安全作业规章制度,在施工中做到各项工作有章可循。
主要包括以下内容:(1)车辆运输运行安全作业制度。
(2)用电安全须知及电路架设维修作业制度(3)各种机械的操作规则及注意事项。
(4)有关劳动保护法规的执行措施。
(5)各种安全标志的使用规则及维护措施。
(6)起重作业、安全作业制度。
4、交通安全措施(1)制定工地交通安全规则,并在施工中严格执行。
(2)施工材料、设备等需跨越道路运输时,设立相应标志。
(3)制定相应的安全处罚规则,对违反规定的当事人严肃处理,对严格执行法规的人进行表彰和奖励。
5、施工用电安全措施(1)现场施工用电应严格执行《施工现场临时用电安全技术规范》由主管现场的电气技术人员负责建立与管理施工现场临时用电的安全技术档案。
(2)施工现场临时用电工程必须采用TN-S系统,设置专用保护零线。
配电系统采用三级配电两级保护。
(3)电线必须采用绝缘铜线或绝缘铝线和电缆,电缆应用五蕊电缆,电缆电线穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2.0m高度到地下0.2m处,必须加设防护套管。
(4)配电箱、开关箱应采用铁板或优质绝缘材料制作,能防雨、防尘,配电箱和开关箱的金属箱体以及箱内不应带电的金属物体必须保护接零,开关箱必须设漏电保护器。
配电箱、开关箱中导线的进线口和出线口应设在箱体的底面,进、出线应加护套分路成束并做防水弯,移动式配电箱和开关箱的进、出线必须采用橡皮绝缘电缆,所有配电箱、开关箱须上锁。
6、施工前应进行详尽的技术交底,对吊车的结构、性能、所选工况、平面布置、地基处理以及设备的规格、质量、平面摆放位置和工艺方法、工艺程序、工具设置、过程控制都要交底清楚,力求使施工人员都能有清楚的理解,特别是班组长要求透彻理解。
进行安全技术交底时,要求所有的施工人员包括起重机司机均必须参加,且要有书面资料。
7、吊车应组织相关人员检查,合格后方可进行吊装作业,操作人员要持有上岗证,无证人员不得操作。
8、禁止任何非指挥人员参与指挥,参加作业的人员必须具有相应的上岗证。
9、吊车站位应与方案相符合,施工平台铺设应规整,吊车支腿要牢靠,用道木支垫支腿。
10、吊装前方案经专家及有关部门批准后方可吊装。
11、所有相关人员必须到施工现场,吊装过程中遇到意外情况时,应慎重研究对策,任何情况均应禁止盲动。
12、吊车站位处地基应进行专门、慎重处理,并经有关人员确认。
