《汽车构造》课程实验指导书目录实验一发动机现场演示实验 (2)实验二底盘现场演示实验 (7)实验一发动机现场演示实验一、目的与要求1.了解发动机等各部分名称、作用和结构特点。

2.熟悉曲柄连杆机构和配气机构的组成、构造、装配关系和运动情况。

3.熟悉各系统工作过程。

4.学会使用拆装作业中的各种工具。

二、主要设备与仪器1.主要设备KC-8FJY4S轿车发动机解剖运行台架和丰田4Y、奔驰、凌志等各种型号发动机，见照片1、照片2。

照片1 发动机解剖运行台架照片2 丰田4Y、奔驰、凌志等发动机2.拆装工具。

三、内容与步骤1.汽油发动机总体构造汽油发动机由曲柄连杆机构、配气机构、燃油供给系统、冷却系统、润滑系统、点火系统、起动系统组成布置结构如图2-2所示。

2.汽油发动机的工作过程运行KC-8FJY4S轿车发动机解剖运行台架，分析并掌握四冲程汽油机工作原理。

四冲程汽油机工作原理循环表如表1。

3.直列4缸机工作循环运行KC-8FJY4S轿车发动机解剖运行台架，分析并掌握四缸四冲程汽油机工作原理。

并列四缸四冲程汽油机工作原理循环表如表2。

表2 四缸四冲程汽油机工作原理循环表4.曲柄连杆机构组成曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。

它由机体组、活塞连杆组和曲轴飞轮组等组成。

在作功行程中，活塞承受燃气压力在气缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力。

而在进气、压缩和排气行程中，飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。

5.配气机构组成配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。

配气机构大多采用顶置气门式配气机构，一般由气门组、气门传动组和气门驱动组组成。

6.燃油供给系统的组成及油路汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去；柴油机燃料供给系的功用是把柴油和空气分别供入气缸，在燃烧室内形成混合气并燃烧，最后将燃烧后的废气排出。

汽车发动机构造实训指导书

山东英才职业技术学院实验指导书学院机械制造与自动化工程专业汽车检测与维修课程名称发动机构造年级二年级实验时间第二学年第三学期实验一曲柄连杆机构的拆装（4学时）一、实验目的1.掌握曲柄连杆机构的组成及其各主要机件的构造，作用与装配关系；2.熟悉所拆发动机的曲柄连杆机构的结构特点；3.掌握正确的拆装顺序、拆装方法及拆装注意事项。

三、实验内容通过对连杆机构的拆装，观察和分析，掌握活塞、连杆、曲轴相互连接方式及其运动时的相对关系，观察各零部件的结构、形状。

四、仪器设备发动机，活塞环专用工具五、注意事项1．安装时应注意活塞顶面边缘的缺口和连杆体、连杆盖上的凸点应在同一侧，并朝向发动机前方。

2．扭曲环安装时方向不能反，各环开口要错开，并避开活塞销座及侧压力较大的一侧。

六、实验步骤（一）曲柄连杆机构的组成和功用曲柄连杆机构作用是将燃气作用在活塞顶上的力转变为曲轴转矩，向外输出机械能。

它由气缸体、曲轴箱组、活塞连杆组和曲轴飞轮组组成。

气缸体曲轴箱组主要由气缸体、曲轴箱、气缸盖、气缸套和气缸垫等组成。

活塞连杆组主要由活塞、活塞环、活塞销、连杆和连杆轴承等组成。

曲轴飞轮组主要由曲轴、飞轮等组成。

装配关系：曲轴飞轮组安装于曲轴箱主轴承座孔内，活塞连杆组置于气缸体和气缸内，其连杆大端与曲轴连杆轴颈连接。

工作时，作用在活塞顶上燃气力推动活塞下移，活塞通过活塞销、连杆带动曲轴旋转，而对外输出扭矩。

（二）曲柄连杆机构的拆装方法及步骤1.气缸体曲轴箱组的拆卸（1）首先从发动机上拆去燃油供给系、点火系、冷却系等系统有关部件，以便于气缸体曲轴箱组的拆装。

（2）拆卸气缸盖罩，拆除摇臂机构及凸轮轴，以便于拆卸气缸盖。

（3）拆卸气缸盖及衬垫（拆气缸盖螺栓和螺母应从两端向中间交叉均匀拆卸，可用木锤在缸盖四周轻轻敲击，使其松动，不允许用起子撬卸）。

拆下缸盖后，注意观察：燃烧室的结构、火花塞及气门位置、缸盖上水道、油道等。

（4）放倒发动机，拆下油底壳（拆卸前如油底壳中贮有机油，应拧开放油螺塞，用油盘放尽机油后再拆油底壳）。

汽车构造实习指导书

汽车构造实验指导书车辆工程教研室目录第一部分、《汽车构造》实验指导书 (2)实验一车辆结构认知实验 (2)实验二传动系部件拆装实验 (5)实验三润滑系、冷却系、燃料供给系原理分析和演示实验 (8)第二部分《汽车理论》实验指导书 (10)实验一汽车动力性能实验 (10)试验二汽车燃料经济性实验 (11)实验三汽车制动性实验 (13)《汽车理论》实验报告 (14)第三部分《内燃机原理实验》指导书 (17)实验一、汽油机速度特性 (17)实验二、汽油机负荷特性 (17)实验三、汽油机排污特性 (18)实验四、柴油机排烟特性 (18)实验五、燃料燃烧特性与示功图实验 (18)第四部分《汽车电器》实验指导书 (19)实验一点火系试验 (19)实验二起动装置实验 (22)实验三全车线路工作原理及故障演示实验 (26)第五部分《认识实习》指导书 (28)第六部分《车辆拆装实验》指导书 (30)一、发动机拆装、调整 (31)二、变速器拆装 (35)三、驱动桥拆装及调整 (37)第一部分、《汽车构造》实验指导书《汽车构造实验指导书》是在结合我院车辆工程专业培养目标、课程大纲要求以及实验室建设规划和现有设备条件的基础上，经过广泛征求各专业教研室教师建议，最后确定了如下三个实验项目：（1）车辆结构认知实验；（2）传动系部件拆装实验；（3）润滑系、冷却系、燃料供给系原理分析和演示实验。

《汽车构造》课程是实践性很强的课程，在完成课堂教学内容的同时，任课教师应在条件许可的情况下由上述实验中选择其中2个，并尽可能让学生亲自动手，以增强其感性认识、加深对课程理论讲解的理解。

实验一车辆结构认知实验1、实验目的通过对汽车总成件的实物观察和模型演示使学生加深对课堂教学内容的理解，逐步建立汽车整车的概念，明确各总成之间的相互关系，较为深入地掌握汽车结构的一般规律，以期取得举一反三、触类旁通的效果。

2、实验原理汽车总体构造组成部分为：发动机、底盘、车身三大部分。

汽车发动机构造与维修实训指导

汽车发动机构造与维修实训系列指导实验一、发动机总体构造认识一、实验目的：1.掌握发动机的总体构造。

2.掌握发动机主要总成位置。

二、实验内容：1.在汽车上确认两大机构五大系统的具体位置。

2.对发动机进行总体拆装。

三、实验所用设备及工具：1.汽车一辆。

2.发动机12 台。

3.系列工具12 套。

四、实验操作及步骤：（一）原则：先附件后主体，由外向内逐步进行。

（二）实验步骤：1.在汽车上找出两大机构五大系统的具体位置。

2.对发动机进行总体分解。

1）拆下发电机旋松撑紧壁紧固螺栓、调整螺母紧固螺栓，拧动调整螺母，使发电机靠近发动机侧，取下V 型皮带，从发动机前端卸下发电机与发动机的联接螺栓，取下发电机。

图1-1 发电机拆卸2）取下进气歧管和排气歧管。

3）拆卸正时皮带拆下水泵皮带轮和曲轴皮带轮及正时齿轮罩盖，拧松张紧器紧固螺栓，转动张紧轮，拆下正时皮带。

注意：要标明齿形皮带的方向。

图1-2 齿形正时皮带拆卸4）拆卸分电器拔下各缸火花塞高压线，拧下分电器固定螺栓，取下分电器。

图1-3 发电器拆卸5）拆卸水泵拆下水泵固定螺栓，取下水泵。

图1-4 水泵拆卸6）拆卸气缸盖先卸下气门室罩盖，按由四周向中心顺序旋松缸盖螺栓，以防缸盖变形。

拆下缸盖螺栓，用橡皮锤锤松缸盖，取下缸盖。

图1-5 气门室盖拆卸图1-6 气缸盖拆卸7）拆卸机油泵拧松油底壳紧固螺栓，卸下油底壳，取下集滤器、机油泵及机油扰流板。

图1-7 油底壳拆卸图1-8 机油泵拆卸8）拆卸活塞旋松连杆大头紧固螺母，取下螺母，取下连杆头轴承座。

用锤柄轻击连杆大头螺栓，顶出活塞，将连杆大头、轴承座装在一起。

注意：将连杆按顺序摆放好，以便下一次复装。

图1-9 连杆轴承拆卸图1-10 活塞拆卸9）拆卸曲轴取下正时齿轮、曲轴前后的油封端盖，旋松并取下曲轴主轴承盖，抬出曲轴，取出上轴瓦止推轴承。

注意：不要跌落轴瓦，将轴承盖按顺序摆放好。

图1-11 主轴承拆卸图1-12 取出曲轴10 ）按相反顺序复装发动机。

汽车构造实习指导书

机电工程学院《汽车构造实习》指导书学院班级姓名学号实验编号：实验一汽车维修基础知识及安全教育指导教师地点一、实验目的和要求 ( 1 )了解汽车维修技术档案的制作 (2)了解 4S 店汽车维修设备管理的流程 ( 3)掌握汽车维修检验的步骤 (4)了解汽车维修质量管理的内容 ( 5 )掌握汽车维修安全知识二、实验设备及材料设备识别，工具准备三、实验内容 (应包括步骤、方法、数据记录、处理和分析)3.1 汽车维修技术档案3.2 汽车维修设备管理3.3 汽车维修检验3.4 汽车维修质量管理3.5 汽车维修企业3.6 汽车维修安全知识名间姓时四、注意事项(根据需要填写)实验二气缸活塞组零件的拆装与检测指导教师地点一、实验目的和要求使学生掌握气缸体及气缸盖常见损伤的检验方法，培养学生正确使用量缸表、外径千分尺、百分表、赛尺等常用量具、仪器的能力，使学生熟悉气缸的拆装方法和普通损伤的测试方法。

二、实验设备及材料 1 )钢直尺、赛尺、曲轴主轴承座孔同轴度检测装置、外径千分尺、量缸表、弹簧秤。

三、实验内容 (应包括步骤、方法、数据记录、处理和分析)3.1 汽缸体温和缸盖变形的检验⑴汽缸体与汽缸盖结合面平面度得检验汽缸体与汽缸盖结合面的平面度误差可用钢直尺﹑塞尺进行检验：将钢直尺放于汽缸体或者汽缸盖结合面上，变换不同的方向，并用塞尺测量钢直尺与结合面间的间隙，塞入塞尺的最大厚度值即为结合面的平面度误差。

汽缸体上平面的平面度误差应不大于0.15mm ，汽缸盖下平面的平面度误差应不大于 0.10mm 。

平面度误差超出标准时，应予以修复。

⑵曲轴主轴承座孔同轴度误差的检查曲轴主轴承座孔的同轴度误差可用标准芯棒进行检查，装上各道主轴承盖，并按规定力矩拧紧其固定螺栓后，若芯棒能顺利通过各道主轴承座孔，表明其同轴度误差符合要求；否则可在汽缸体或者主轴承盖的结合平面上铣除部份金属，装好主轴承盖，重新镗削各道主轴承座孔。

汽车发动机构造与维修实验指导书

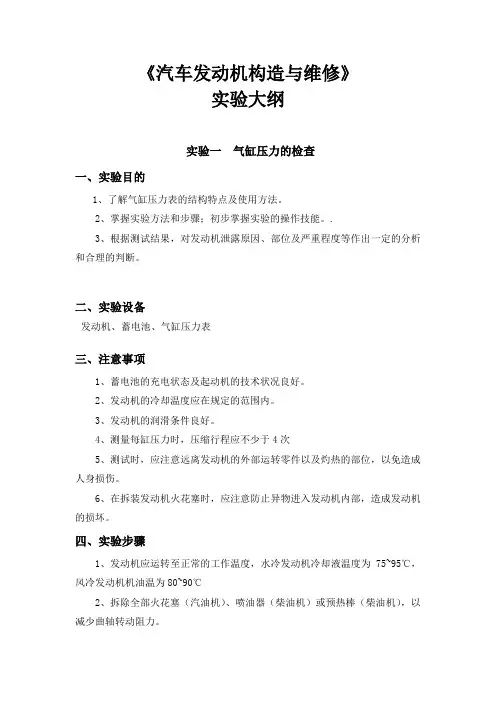

《汽车发动机构造与维修》实验大纲实验一气缸压力的检查一、实验目的1、了解气缸压力表的结构特点及使用方法。

2、掌握实验方法和步骤；初步掌握实验的操作技能。

.3、根据测试结果，对发动机泄露原因、部位及严重程度等作出一定的分析和合理的判断。

二、实验设备发动机、蓄电池、气缸压力表三、注意事项1、蓄电池的充电状态及起动机的技术状况良好。

2、发动机的冷却温度应在规定的范围内。

3、发动机的润滑条件良好。

4、测量每缸压力时，压缩行程应不少于4次5、测试时，应注意远离发动机的外部运转零件以及灼热的部位，以免造成人身损伤。

6、在拆装发动机火花塞时，应注意防止异物进入发动机内部，造成发动机的损坏。

四、实验步骤1、发动机应运转至正常的工作温度，水冷发动机冷却液温度为75~95℃，风冷发动机机油温为80~90℃2、拆除全部火花塞（汽油机）、喷油器（柴油机）或预热棒（柴油机），以减少曲轴转动阻力。

3、拔下分电器中央电极高压线，使其可靠打铁，以免发生电击着火。

4、把节气门和阻力门置于全开位置，以减少空气阻力。

5、把气缸压力表的锥形橡胶接头压紧在被测的火花塞或喷油器安装孔上。

6、用起动机带动曲轴旋转3~5s，其汽油机转速应≥130~150r/min，柴油机转速应≥500r/min，待指针稳定后读取读书，然后按下单向阀使指针回零。

7、按上述方法一次检测各个气缸，每个气缸的测量次数应不少于两次，测量结果应取平均值。

8、对个别指示值偏低的气缸，可向气缸内注入机油10~15mL，用起动机驱动发动机运转3~5s后，重新测试该缸的气缸压力，进一步判断气缸密封状况。

五、气缸压力检测结果诊断与分析1、当气缸压缩机压力的检测值超过或低于标准值，均说明发动机技术状况不良，存在故障。

2、当气缸压缩机压力的检测值低于标准值时，可向火花塞或喷油器孔注入适量（20~30mL3、润滑油后，再次检测气功压缩压力，并比较两次检测结果。

若第二次检测结果比第一次高，并接近标准值，则表明气缸密封性不良时由气缸、活塞环、活塞磨损过大或活塞环对口、卡死、断裂及缸壁拉伤等原因引起的：若第二次检测结果与第一次近似，则表明气缸密封性不良的原因为进、排气门或气缸衬垫不封密；若两次检测结果均表明相邻两缸压缩压力低，则故障可能是由两缸相邻处的气缸陈涛漏气或缸盖螺栓未拧紧所致。

发动机构造实训指导书

其开口尺寸能在一定的范围内任意调整，使用场合与开口扳手相同，但活动扳手操作起来不太灵活。其规格是以最大开口宽度（mm）来表示的，常用有150mm、300mm等。
是用来拆装内六角螺栓（螺塞）用的，规格以六角形对边尺寸S表示，有3~27mm十三种，汽车维修作业中用有成套内六角扳手,可供拆装M4~M30的内六角螺栓。
轴承拉器：
活塞环卡子：
活塞环钳：
扭力扳手是一种精密控制螺栓和螺母锁紧力矩的专用工具
1、使用前校零
2、选择合适套筒，左手把住扳手前段套筒（防止滑脱），右手握住把手，向胸前拉
3扳手扳转时应该使用拉力，推转扳手极易发生危险。
4、遇到较紧的螺母时，不能用锤击打扳手，严禁在扭力扳手尾端加接套管延长力臂，以防损坏扭力扳手Leabharlann 讲解演示与技能训练实训导入
俗话说：工欲善其事必先利其器，要从事汽车维修工作或者要在车间里完成汽车维修的实习就必须要认识工具并知道工具的使用方法，同时还需要在维修工作中保证自身和他人安全，因此也要了解操作中的注意事项
实训项目
操作步骤
操作要求
师生互动
车间注意事项的讲解
学生分两排跨立两侧
教师站在中间讲解注意事项
（3）普通扳手是按人手的力量来设计的，遇到较紧的螺纹件时，不能用锤击打扳手；除套筒扳手外，其它扳手都不能套装加力杆，以防损坏扳手或螺纹连接件。
又称一字形螺钉旋具、平口改锥，用于旋紧或松开头部开一字槽的螺钉，其规格以刀体部分的长度来表示，使用时，应根据螺钉沟槽的宽度进行选用。
型号规格的选择应以沟槽的宽度为原则，不可带电操作；使用时，除施加扭力外，还应施加适当的轴向力，以防滑脱损坏零件；不可用起子撬任何物品。
（1）所选用的扳手的开口尺寸必须与螺栓或螺母的尺寸相符合，扳手开口过大易滑脱并损伤螺件的六角，在进口汽车维修中，应注意扳手公英制的选择；各类扳手的选用原则，一般优先选用套筒扳手，其次为梅花扳手，再次为开口扳手，最后选活动扳手。

2013.12 汽车构造实验指导书解读

《汽车构造》实验指导书编者陈铓湖南工程学院机械工程学院2013．12前言汽车构造课程实验教学的主要目的是为了配合课堂教学，使学生建立起对汽车总体及各总成的感性认识，从而加深和巩固课堂所学知识。
