电冰箱维修手册

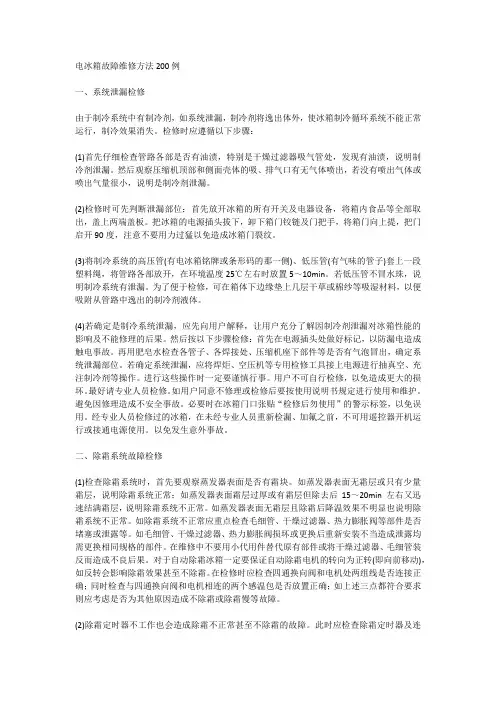

电冰箱故障维修方法200例
电冰箱故障维修方法200例一、系统泄漏检修由于制冷系统中有制冷剂，如系统泄漏，制冷剂将逸出体外，使冰箱制冷循环系统不能正常运行，制冷效果消失。
检修时应遵循以下步骤：(1)首先仔细检查管路各部是否有油渍，特别是干燥过滤器吸气管处，发现有油渍，说明制冷剂泄漏。
然后观察压缩机顶部和侧面壳体的吸、排气口有无气体喷出，若没有喷出气体或喷出气量很小，说明是制冷剂泄漏。
(2)检修时可先判断泄漏部位：首先放开冰箱的所有开关及电器设备，将箱内食品等全部取出，盖上两端盖板。
把冰箱的电源插头拔下，卸下箱门铰链及门把手，将箱门向上提，把门启开90度，注意不要用力过猛以免造成冰箱门裂纹。
(3)将制冷系统的高压管(有电冰箱铭牌或条形码的那一侧)、低压管(有气味的管子)套上一段塑料绳，将管路各部放开，在环境温度25℃左右时放置5～10min。
若低压管不冒水珠，说明制冷系统有泄漏。
为了便于检修，可在箱体下边缘垫上几层干草或棉纱等吸湿材料，以便吸附从管路中逸出的制冷剂液体。
(4)若确定是制冷系统泄漏，应先向用户解释，让用户充分了解因制冷剂泄漏对冰箱性能的影响及不能修理的后果。
然后按以下步骤检修：首先在电源插头处做好标记，以防漏电造成触电事故。
再用肥皂水检查各管子、各焊接处、压缩机座下部件等是否有气泡冒出，确定系统泄漏部位。
若确定系统泄漏，应将焊炬、空压机等专用检修工具接上电源进行抽真空、充注制冷剂等操作。
进行这些操作时一定要谨慎行事。
用户不可自行检修，以免造成更大的损坏。
最好请专业人员检修。
如用户同意不修理或检修后要按使用说明书规定进行使用和维护。
避免因修理造成不安全事故。
必要时在冰箱门口张贴“检修后勿使用”的警示标签，以免误用。
经专业人员检修过的冰箱，在未经专业人员重新检漏、加氟之前，不可用遥控器开机运行或接通电源使用。
以免发生意外事故。
二、除霜系统故障检修(1)检查除霜系统时，首先要观察蒸发器表面是否有霜块。
如蒸发器表面无霜层或只有少量霜层，说明除霜系统正常；如蒸发器表面霜层过厚或有霜层但除去后15～20min左右又迅速结满霜层，说明除霜系统不正常。
LG GR-S31NCKE CMWPLGE 电冰箱维修手册
电冰箱维修手册注意在检查或维修此冰箱前，请仔细读阅该本书的安全防范。
型号：ＧＲ－Ｓ３１ＮＣＫＥ．ＣＭＷＰＬＧＥ警告与安全措施为了安全和正确地使用冰箱和在维修过程中防止食故和危险，请遵守以下安全措施。
1. 小心触电。
在更换PWB零件前，从墙上插座上拔下电源线，并等待三分钟以上。
每次更换和维修电气元件时，请关闭电源。
2. 当连接电源线时，请在电源线从墙上插座上拔下后等待五分钟以上。
3. 请检查冰箱的电源插头是否插入插座内。
如果电源插头损坏，可能会造成火灾或触电。
4. 如果墙上的插座过载，可能会造成火灾。
请使用冰箱专用的电源插座。
5. 请确定插座正确接地，特别是在有水气或潮湿的地方。
6. 更换时使用标准的电气元件。
7. 使用正确的固定方式。
从外壳和连接部位上去除灰尘和杂质。
8. 请勿磨损、损坏、机械加工、严重弯曲、拔出或扭曲电源线。
9. 请检查电气元件内是否有湿气侵入的迹象。
如果确定有湿气侵入，请更换零件或用绝缘胶带掩盖。
10. 请勿用手或工具接触制冰机，以确定齿轮电机运行。
11. 请勿使用户自己维修、拆卸和改造冰箱。
这可能会造成食故、触电或火灾。
12. 请勿在冰箱内存储易燃材料，如乙醚、苯、酒精、化学品、汽油或药品等。
13. 请勿在冰箱的顶部放置花瓶、杯子、化妆品、化学品等，或盛满水的容器。
14. 请勿将盛满水的玻璃瓶放入冷冻室。
瓶中的水会结冰，使玻璃瓶破裂。
15. 当您弃置冰箱时，请先拆下门的衬垫，然后再弃置在儿童无法接触到的地方。
2规格项目规格项目规格尺寸（mm ）抽屉冷冻室变温室3只2只搁架冷藏室2只净重（kg）小抽屉1只1只1只1只1只1套1本1张制冷系统直冷旋转制冰盒1只储冰盒温度控制微电脑控制除霜系统复式斜拉保鲜盒保温层环戊烷压缩机P.T.C.启动型蛋格蒸发器丝管型化霜刮板冷凝器线型冷凝器资料袋制冷剂润滑油FREOL @10G (310 cc) 毛细管￠ 0.83 干燥剂分子筛XH-77编号：GR-S31NCKE.CMWPLGE1）使用说明书2）产品合格证20W （1 EA ）冷藏室灯冷冻室冷藏室人工除霜自动除霜630(W)X640(D)X1860(H)89R600a (62g)1. 显示器面板2．功能说明2.1.Po 2.2.电子操作2.2.12.2.2wer ON 時以下狀態Reset 可以-冷藏设定温度: 4 ℃-冷冻设定温度: -21 ℃-变温设定温度：4℃-锁定解锁设定：解锁注意：变温室停止工作。
BCD-219D维修手册
BCD-219D服务手册型号：BCD-219D手册编号(专用号)第一章 产品规格一． 产品特点介绍1．人工智慧，自动调温在人工智慧状态下，该冰箱能够随温度变化自动调节温度参数，无需人为调节，便能达到最佳制冷效果，使您更加省心、省力。
2．温度显示功能能够显示所设定的温度及冰箱内部的温度，使您随时可以了解冰箱的工作状态，及时判断故障现象，用起来更放心。
3．速冻功能运用细胞保活技术，以超强制冷能力，使食品迅速通过最大冰晶生成带，不破坏细胞结构，保持细胞活力，营养成份不散失，保险效果好。
4．透明抽屉透明抽屉结构，国际流行时尚，不用打开抽屉，就知道所储物品，保冷节能。
5．抗菌保健康采用抗菌2号技术，集抗菌、防霉、透明于一体，新鲜又健康。
6．内藏式双系统制冷，整洁美观，大冷冻力7．自动关门特制的开关门止档，让你关门更轻松。
8．飞天外观全新宇航器外观，时尚尊贵。
二．产品的衍生关系和通用性本产品该系列冰箱是从YH系列 冰箱扩展而来，采用电脑温控，外观时尚，冷冻能力大。
三．产品主要技术参数：第二章 安全预防措施一、该冰箱使用交流220V/50Hz电源若电压波动范围较大（超过176～242V的范围），有可能造成冰箱不启动，控制板和压缩机烧坏，或压缩机工作声音异常等故障，此时必须加装750W以上的自动稳压器配合使用。
二、必须使用独立专用插座并进行可靠接地本冰箱的电源线配有三线（接地）插头，与标准三线（接地）插座匹配。
在任何情况下，切勿切除或拆除电源线的第三插脚（接地）。
冰箱安装到位后，插头应可接触，以方便插拔。
警示！电源线插头应保持与插座牢固接触，否则可能导致火灾。
三、不要损坏电源线1、切忌以拉扯电源线的方式拔出冰箱插头，一定要紧紧握住插头，从插座中直接拔出。
2、不要让箱体压住电源线或人为踩踏电源线。
3、将冰箱移离墙壁时，请小心谨慎，切勿滚压或损坏电源线。
四、当电源线损坏时当电源线出现破损或插头出现磨损时，切勿使用。
松下 NR-B24WA1电冰箱 维修手册
7
NR-B24WA1
Q 用服务维修车搬运冷媒 1. 最大装载量 装载当天修理所需的最低限度的量 （罐数）。 最大装载量为 1.5 公斤 （内装 110 克的服务罐时为 13 罐以下）。 2. 搬运时的注意点 • 在车内要在直立状态下固定，并用其他装载物加以保护。 • 在车内 （货车等）搬运时，要打开车窗等进行通风，以免冷媒泄漏时滞留在车内。 • 车内禁止吸烟。 • 避免阳光直射，容器温度保持在 40°C 以下。
警告
请把不良压缩机放入塑料袋，袋口扎紧后再 用线扣捆紧压缩机油中的残留冷媒，在搬运 中漏在车内，可能会导致着火，爆炸
废弃已用完的服务罐时，请在无着火源的室 外，将冷媒全部排出，有防着火，爆炸
不要伤及冰箱本体的冷却回路（配管）因使 用了可燃性冷媒，故有可能会着火，爆炸
禁止
已伤及冷却回路 （配管）时，不要触动冰箱 避免使用火气，打开窗通气因使用了可燃性 冷媒，有可能会着火，爆炸
请务必用切管器切断配管后取下
若用焊接机就有可能会引燃配管内或压缩机内的残留 冷媒而引起爆炸
焊接时要用氮气吹入配管内，将ห้องสมุดไป่ตู้内的残留 冷媒排出
冷媒充填后，务必用锁紧器封口
若使用焊接机则可能会引燃已充填的冷媒而导致爆炸
冷媒 （R600a）比空气重，故地面要通风
特别是地下室等，请充分进行通风
服务罐的“冷媒充填量的测定与调整”请在 近处无火源的室外进行
ORDER NO.PHARW0503００１ＣＣ
NR-B24WA1
S: 太空银 CHINA
电冰箱
目录
页数 1 修理作业安全上的注意事项 （务请遵守） ------------- 2 2 额定规格及参数 ----------------------------------- 3 3 冰箱各部分的名称 --------------------------------- 4 4 库内温度 / 运转率 --------------------------------- 4 5 NR-B24WA1 电气原理图 ------------------------------ 5 6 专项记事 ----------------------------------------- 6

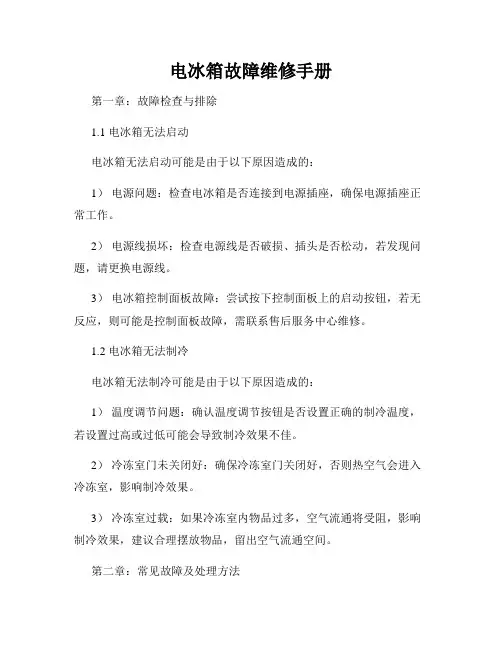

电冰箱故障维修手册
电冰箱故障维修手册第一章：故障检查与排除1.1 电冰箱无法启动电冰箱无法启动可能是由于以下原因造成的：1）电源问题：检查电冰箱是否连接到电源插座，确保电源插座正常工作。
2）电源线损坏：检查电源线是否破损、插头是否松动，若发现问题，请更换电源线。
3）电冰箱控制面板故障：尝试按下控制面板上的启动按钮，若无反应，则可能是控制面板故障，需联系售后服务中心维修。
1.2 电冰箱无法制冷电冰箱无法制冷可能是由于以下原因造成的：1）温度调节问题：确认温度调节按钮是否设置正确的制冷温度，若设置过高或过低可能会导致制冷效果不佳。
2）冷冻室门未关闭好：确保冷冻室门关闭好，否则热空气会进入冷冻室，影响制冷效果。
3）冷冻室过载：如果冷冻室内物品过多，空气流通将受阻，影响制冷效果，建议合理摆放物品，留出空气流通空间。
第二章：常见故障及处理方法2.1 电冰箱漏水如果发现电冰箱漏水，可以按照以下步骤进行排除：1）清理排水阀：定期清理电冰箱的排水阀，防止阻塞造成漏水。
2）检查水箱：水箱是否松动或者因为堵塞导致漏水，将水箱重新固定好或者清理堵塞物。
3）外部环境湿度：如果环境湿度大，电冰箱可能会有一些结露现象，这是正常的，请适当调整湿度。
2.2 电冰箱噪音过大如果电冰箱工作时产生异常噪音，可按照以下方法来排除：1）检查平衡：确认电冰箱是否放置在平稳的地面上，调整冰箱四脚的高度，使之平衡稳定。
2）清洁冷凝器：定期清洁冷凝器和风扇，避免灰尘和污垢积累，导致噪音过大。
3）检查部件：如有必要，检查冷凝器、冷冻室等部件，确保它们安装牢固，不会产生异响。
第三章：预防与维护3.1 定期清洁定期对电冰箱进行清洁，包括内部和外部的清洁。
1）内部清洁：关闭电源，取出冰箱内的食品，用洗碗精和温水擦拭内部表面，然后用清水彻底冲洗干净。
2）外部清洁：用湿布擦拭冰箱外部，注意不要使用酸性或腐蚀性清洁剂，以免损坏表面。
3.2 注意使用环境1）放置位置：电冰箱应放置在通风良好、温度适宜的地方，远离热源和阳光直射，避免过热或过冷环境对冰箱的影响。
超低温冰箱(-86℃)维修手册
超低温冰箱(-86℃)维修手册work Information Technology Company.2020YEAR超低温冰箱(-86℃)维修手册超低温冰箱虽然制冷系统和控制电路都比较复杂，但常见故障主要是循环系统和电路部分故障，下面就几种常见故障进行说明解决。
1.接通电源后，总电源的空气开关自动断开排除方法：检查第一级制冷系统的压缩机是否损坏，若损坏则会造成短路，引起电源保护。
可以更换配件，若没有原厂配件，可经测算更换相当功率的冰箱压缩机，将管道焊接好，经过加压检查完管道气密性后抽真空并加入R-12氟利昂23．00z，再开机检测是否正常。
该故障一般是因为电源不稳定造成的，因为第一级先启动，故损坏通常都在第一级，这种情况下，一般只要加装延时稳压电源，就不会再出现该故障。
2.箱内温度未达到设定温度就已经停止工作排除方法：虽然箱内未达到设定温度，但是面板显示温度却已经达到设定温度。
这是由于检测温度的热敏电阻损坏，需要更换配件。
若没有原厂配件，可重新安装一套温度控制系统，即可消除故障。
3.冰箱制冷效果降低，人触摸箱体金属部分有电击感觉排除方法：用万用表测量冰箱漏电情况，采用分段法检查。
在给高温级压缩机单独通电运行时，检查是否是由于该压缩机漏电引起整个箱体带电。
静态检测压缩机接线柱，注意观察电动机绕组内引线插头部分，若与机壳有打火痕迹，表明该处漏电。
采用把接线柱部分连同周围一部分壳体一起更换的方法，装上机体后通电使其运转，检查有无漏电现象，等压缩机各项指标正常后，装回低温冰箱底座上，连接管道，检漏、抽空、充注适量制冷剂使冰箱恢复正常运行。
超低温冰箱的维护和保养对于延长其寿命和正常使用尤为重要，如果温度控制不准确常常导致所保存对象受损，对实验结果造成很大影响，从而影响研究工作的正常进行。
4.每月清洁一次，以保证其清洁度用干布清除冰箱内外部和配件上的少量尘埃，如果冰箱太脏则使用中性洗涤剂，清洗后再用纯净水彻底冲洗。
电冰箱维修操作规程
电冰箱维修操作规程一、操作规程概述电冰箱维修是一项专业的技术工作，为了确保维修过程的安全和有效性，本操作规程给出了电冰箱维修的详细步骤和要求。
二、安全要求1. 操作人员应具备相关电气和机械知识，并熟悉电冰箱的构造和原理。
2. 在维修过程中，必须确保电冰箱已断开电源，并验证电源已经切断。
3. 维修过程中必须佩戴绝缘手套和防护眼镜，确保自身安全。
三、维修步骤1. 故障排查1.1 检查电冰箱是否通电，确认电源是否供电正常。
1.2 检查电冰箱是否有明显的损坏或磨损部位。
1.3 检查电冰箱是否有异常声音或异味。
1.4 检查电冰箱内的冷冻温度是否正常。
2. 拆卸电冰箱外壳2.1 使用适当工具打开电冰箱外壳上的螺丝，并加以妥善保管。
2.2 将电冰箱外壳缓慢、轻轻地拆卸下来，注意不要损坏内部零部件。
3. 维修或更换零部件3.1 根据故障现象和排查结果，判断需要维修或更换的零部件。
3.2 使用正确的工具，将损坏的零部件进行修复或更换。
3.3 再次检查和确认维修后的部件是否正确安装，无松动现象。
4. 清洁和保养4.1 清洁电冰箱内部，包括冷冻室和保鲜室。
4.2 清洁电冰箱外壳，确保无灰尘和污垢。
4.3 根据维修情况，给予电冰箱适当的保养，延长使用寿命。
5. 组装电冰箱外壳5.1 将修复或更换后的零部件按正确顺序组装到电冰箱内部。
5.2 将电冰箱外壳轻轻地安装回原位。
5.3 使用适当的螺丝将电冰箱外壳固定好，并紧固。
6. 测试和验证6.1 接通电源，测试电冰箱运行是否正常。
6.2 测量电冰箱内部的温度，确认冷冻效果是否达到标准要求。
6.3 检查电冰箱的其他功能，如启停控制、显示屏、灯光等，确保正常工作。
四、维修注意事项1. 在维修过程中，严禁使用任何尖锐物品或工具直接刺入电冰箱内部，以免损坏零部件或导致电气触点短路。
2. 对于复杂故障或需要更换大型零件的情况，应请专业技术人员进行维修。
3. 严禁在湿润环境下进行电冰箱维修，以免触电危险。
☆冰箱常见故障的维修
冰箱常见故障分析一.主要部件故障分析1.压缩机不启动（1）电源引起的故障：电源断电或电源插头接触不良；电源电压过低或过高，电压在正常范围内，但启动电压降过大。
（2）绝缘电阻降低引起的故障：用万用表测试冰箱的绝缘电阻，正常应为2M欧以上；若低于2M欧以下，应检查冷冻油是否变质。
（3）电器零件引起的故障检查：冰箱电源开关未打开，主控屏接触不良；温控器未打开开关；用万用表测温控器触点是否导通；若风冷试冰箱应检查化霜控制器触点是否导通；检查启动继电器是否导通；检查过载保护器是否导通；检查启动电容器是否短路或断路，或检查启动继电器是否正常。
（4）压缩机自身故障：检查绕组是否正常；绕组正常，判断是否抱轴或卡缸：电冰箱通电后，压机不启动运转，但细听有轻微的嗡嗡声，热保护几秒钟断开，如此反复，压机也不启动。
2.蒸发器蒸发器部分或整个短路，造成不规则冰冻或制冷不足；泄露，被腐蚀或刮伤破损。
系统捡漏常用方法：目测，手摸检查漏点，漏点特征是周围有冷冻油渗出；电子捡漏仪，只能用于未漏完之冰箱。
肥皂泡捡漏；水检法，打压后置于水中观察是否有气泡冒出。
保压法捡漏，充入约1Mpa氮气，24小时后检查压力下降程度。
3. 冷凝器可能长期使用积尘过多，造成散热不好，使冷凝压力上升，制冷不足；腐蚀泄露同上。
4. 毛细管冰堵在未打开制冷系统之前，蒸发器温度较高时，蒸发器有制冷剂喷发声，当蒸发器温度降到一定程度听不到制冷剂喷发声，则为冰堵；5. 电磁阀整流板烧毁，则永远处于断电状态，冰箱冷藏结冰；阀内密封不好，也可能造成冷藏结冰。
6. 温控器感温包泄露，造成不开机；触点接触不良，粘连或打火结碳；温控器长期使用不当造成参数滑移。
7. 干燥过滤器“分子筛”失去活性，起不到干燥过滤作用，造成冰堵或脏堵；“分子筛”脱落堵塞。
8.化霜定时器计时电机断路计时电机卡住触点接触不良，粘连或打火结碳。
二.电冰箱常见系统故障分析1.压机运转不制冷或制冷不好（1）制冷剂完全泄光：检漏：用各种检漏方法检查泄漏点；查霜：蒸发器根本不结霜；查冷凝器：表面无热感；听声音：蒸发器听不到流动声；放氟检查：切开管路无气流喷出。
冰箱维修指南
3.1 故障分析3.1.1 电冰箱（冷柜）通电后，冷凝器温度约高出环境温度15℃，手感较热；干燥过滤器温度接近于环境温度或手感微热；打开门细听，能听到蒸发器内制冷剂的气声；约30分钟后，冷冻室蒸发器均匀结霜，同时，低压回气管有冰手的感觉。
否则，则表明制冷系统产生了故障。
3.1.2 制冷系统故障判断，在距干燥过滤器0.5cm处割断毛细管，出现两种情况：3.1.2.1 制冷剂从干燥过滤器喷出。
若制冷剂呈气体喷出，且时间较短，说明制冷系统出现“微漏”故障；若制冷剂呈液体喷出，并且含有较多的冷冻机油（用白纸测试），说明毛细管发生“油堵”故障；若制冷剂呈液体喷出，且仅含有极少量冷冻机油，而在检查电冰箱（冷柜）故障时，发现有周期性制冷现象，说明毛细管发生了“冰堵”故障，若无周期性制冷现象，且压缩机的压缩性能变差，说明故障为压缩机损坏；若即非“冰堵”，又非压缩机损坏，则故障很可能为“脏堵”所致。
3.1.2.2 没有制冷剂从干燥过滤器喷出。
可割断干燥过滤器的另一抽真空端，此时若有制冷剂喷出，则故障为干燥过滤器“脏堵”；若无制冷剂喷出，则故障为制冷剂全部泄漏。
3.2 电冰箱（柜）常见故障与检修3.2.1 压缩机不启动3.2.1.1 电路故障：电源线开路，电源线插头插座接触不良，启动继电器、过载保护器接线端脱落或接触不良、压缩机电机引线、接线端子脱落等。
3.2.1.2 启动继电器、过载保护器开路，PTC启动继电器击穿断路。
3.2.1.3 温控器故障：有关元器件损坏或热敏失效。
3.2.1.4 压缩机故障：抱轴或卡缸，电机绕组烧毁等。
3.2.1.5 环境温度低：当冷藏室温度低于开机点温度，压缩机不启动。
（因此当环境温度低于10度时，应打开低温补偿开关。
机械温控为手动,电脑温控为自动。
）3.2.1.6 电源电压过低，低于180V，这是电网的问题。
3.2.2 压缩机启动频繁3.2.2.1 过电流引起的主要有A：启动继电器失效：电源电压过高，压缩机启动后，电流不能及时降到启动器的释放电流，使其触头不能释放，使启动绕组不能断开，整机运行电流可比正常情况高5倍以上。
家用电冰箱的维修方法技巧
家用电冰箱的维修方法技巧冰箱是一个需要持续运转的电器，几乎是24小时都在工作，从而保证食物处于低温状态下，维持新鲜度。
那么在如此长时间高效率的工作状态下，冰箱就会很容易出现故障。
下面是小编整理的家用电冰箱的维修方法，欢迎大家阅读分享借鉴，希望大家喜欢，也希望对大家有所帮助。
家用电冰箱的维修方法1.环境温度低于16度，需要打开低温补偿开关，打开不加热，按机械冰箱不启动中的检测方法检查加热丝和磁敏温度开关，加热丝和磁敏温度开关正常但无电压输入，可判定是主控板故障或线路故障。
低于3度甚至0度，请咨询用户提高环境温度。
检查食品是否放置过多，特别是卧式冷柜不要超过食品线。
产品不要直晒，通风要良好，散热后背与侧板要与墙壁保持10公分以上距离。
2.对于人工除霜冰箱，检查冰箱是不是长时间没有除霜，造成霜层过厚，导致冷热无法交换，影响冰箱制冷，对于自动除霜冰箱，打开蒸发器盖板，检查蒸发器是否有很厚的霜层，如果没有，按冰箱不制冷流程分析，如果结很厚的霜，检查化霜加热丝电阻是否正常，一般500欧姆左右。
3.断路说明加热丝损坏。
检查限温器，如果断开则说明限温器损坏，检测化霜传感器是否正常。
限温器固定在翅片蒸发器上，外部为一透明塑料罩。
限温器为不可恢复部件，断开后即损坏必须更换。
4.咨询用户是否开门频繁，是否放置食品过多导致门体无法关严，咨询用户正确使用，并检查门封是否闪缝，门封压合面积(压合宽度要超过6mm)是否足够。
如果某个温区制冷效果差，可参考电脑冰箱传感器检测方法检查该温区的控制该温区温度的传感器参数是否正常。
5.将温控档位调节到合适的档位，如果冰箱开机时间短，检测后背蒸发器温度是否达到停机温度，达不到停机温度，应该是温控器问题，达到停机温度可能是压缩机过热保护等故障，如果是人工智慧冰箱，如果传感器正常而开机时间短造成制冷差，可判定是主控板问题。
冰箱维修的步骤一、给电容器放电步骤1：拔掉冰箱或冷冻箱的电源。
步骤2：为了接触电容器，请将覆盖在设备后部的维修面板拆下，稍后将详细说明拆卸过程。
Electrolux BCD-260EI电冰箱 维修手册
２）灯开关： 冷藏室和酒室的门灯开关为磁力感应开关，冷藏室的
磁力感应开关直接卡装在顶盖的前部，拆装方便，而
酒室的感应开关则埋在箱体的门框内，不可更换。它
们靠装在相应门上的磁铁来达到开门灯亮，关门灯灭
的作用。 检测好坏时可用磁铁的靠近与分离，来测量两根
传感器温度
电阻值
＋２０℃
~ ４ ＫΩ
＋１０℃
~ ５．４ ＫΩ
＋５℃
~ ６．８ ＫΩ
－２０℃
~ ２５ ＫΩ
－３０℃
~ ４７ ＫΩ
六、Ｒ６００ａ 制冷剂排气以及抽空加注的方法
１、维修场地的要求 维修场地必须是平坦宽敞通风的，不准设在地下室及其它较封闭不通风的地方
以保持场地空气流通，
④用管割刀割开工艺管口，套上三通阀表，注入小于 ０．４Ｍｐａ 压力的氮气进行清洗，此
时将毛细管口修剪圆整。
２ 分钟后关闭氮气阀，并撤离排空钳、三通阀表，进行焊接和更换压缩机。
⑤更换焊接完毕后，在压缩机工艺管上和双头过滤器端的工艺管分别接上三通阀表。在
压缩机工艺管端缓慢注入 ０．８Ｍｐａ 的氮气对焊接点进行检漏。确认不漏后排掉氮气进
四、控制面板及其说明
１： 锁定图标。按住下调键（２２）５ 秒以上，显示屏上出现锁定图标，所有按键被锁定，反之取消。
２： 快速冷藏键，按下后显示屏显示 图标，冷藏室按＋２℃设置运行，压缩机提速运行，６ 小时 后自动退出快速冷藏。６ 小时内也可手动退出。
３： 快速冷藏图标 ４： 时钟／存放温度及天数。通常情况下为时间显示，在食品管理模式中则分别为推荐食物的最佳储
毛细管上有一小段黑色标记的为冷藏室系统。 毛细管上没有颜色标记的为冷冻室系统。
冰箱维修手册
冰箱维修手册第一章：常见问题及解决方法1. 冰箱不能正常开启a) 确保电源线插头已正确插入电源插座。
b) 检查电源插座是否正常工作，可试插其他电器设备进行确认。
c) 检查冰箱的保险丝是否烧断，如有需要更换保险丝。
2. 冰箱无法制冷或制冷效果不佳a) 检查温度调节器是否设置正确，通常应设置在适宜的冷藏温度范围内。
b) 清理冰箱背后的散热器，确保良好的散热效果。
c) 检查冰箱门是否密封良好，如发现密封条松动、破损，则需要更换密封条。
d) 检查冰箱背后的压缩机是否正常运转，如发现异常，建议联系专业维修人员进行处理。
3. 冰箱有噪音或震动a) 检查冰箱的平衡性，确保冰箱放置在平稳的地面上。
b) 检查冰箱底部的调脚螺丝是否松动，如有需要，调整螺丝使冰箱保持水平稳定。
c) 检查冰箱内部的物品是否摆放整齐，避免碰撞和共振产生噪音。
4. 冰箱出现漏水a) 检查冰箱内部的排水孔是否堵塞，如发现堵塞，使用软管进行清理。
b) 检查冰箱的水箱是否装满水或冰块，及时排空或清除。
第二章：常用维修工具和材料1. 扳手：用于拆卸冰箱部件和紧固螺丝。
2. 螺丝刀：用于拆卸和安装螺丝。
3. 漏氟检测仪：用于检测冰箱是否有制冷剂泄漏。
4. 温度计：用于测量冰箱的温度。
第三章：维修步骤1. 切断冰箱的电源，确保安全。
2. 根据问题的性质，选择相应的维修工具和材料。
3. 根据冰箱的使用说明书，确定拆卸和安装部件的步骤。
4. 逐步检查冰箱的电路连接、制冷系统、散热器等部件，并进行相应的维修或更换。
5. 维修完成后，将冰箱的各部件安装好，并确保连接紧固。
6. 接通冰箱的电源，并进行功能测试。
第四章：安全注意事项1. 在维修冰箱时，务必切断电源，以避免触电事故。
2. 若对维修步骤不了解或遇到复杂故障，建议寻求专业维修人员的帮助。
3. 维修过程中，要注意观察和记录问题现象和维修步骤，以便更好地解决类似问题。
结语：本手册提供了一些常见问题的维修方法和步骤，但并不能包括所有可能的故障情况。
家用电器维修手册
家用电器维修手册【家用电器维修手册】（正文开始）一、引言家用电器是我们日常生活中必不可少的设备，但是在长期使用过程中，难免会出现一些小故障。
为了提供更好的用户体验，本手册将为大家介绍家用电器的常见故障及其简单维修方法。
二、空调维修1. 电源无法启动- 检查电源插头是否插牢；- 确认电源是否正常供电；- 检查空调控制面板是否正常工作。
2. 制冷效果差- 清洁过滤网，确保空气流通畅；- 如果仍然无法解决，可能是压缩机漏氟，需要联系专业维修人员。
三、冰箱维修1. 冰箱不制冷- 检查电源线是否插牢；- 清洁冰箱后方的散热片；- 检查温度调节器是否正确设置。
2. 冰箱漏水- 检查下水口是否堵塞；- 检查密封胶条是否完好无损；- 如问题仍未解决，可能是冷凝水管道破裂，需请专业人员维修。
四、洗衣机维修1. 洗衣机无法启动- 检查电源是否通电；- 检查开关状态。
2. 洗衣机漏水- 检查洗衣机底部的排水管是否堵塞；- 检查洗衣机密封胶圈是否破损。
五、电饭煲维修1. 电饭煲加热不均匀- 保持内胆清洁；- 检查发热管是否损坏。
2. 电饭煲无法启动- 检查电源是否接通；- 检查电线是否破损。
六、电视维修1. 显示屏无法显示画面- 检查电视是否正常通电；- 检查是否选择正确的输入信号源。
2. 声音问题- 检查音量设置是否正确；- 检查外接音响设备是否接触良好。
七、总结本手册仅提供了家用电器常见故障的简单维修方法，并不能解决所有问题。
在遇到更严重的故障时，请务必联系专业维修人员进行检修和维护。
通过正确的维修方法和日常保养，可以延长家用电器的使用寿命，提高生活品质。
（正文结束）注：本手册仅提供一些常见的家用电器维修方法，实际维修操作需要根据具体情况和设备品牌进行操作。
在进行任何维修操作之前，请先确保电器已经断电，以避免电击和其他意外伤害。
冰箱维修资料
冰箱维修资料资料, 冰箱, 维修一、制冷维修基本操作制冷系统是一个密闭的系统，为了保证制冷系统的密封性，我们必须掌握检漏、抽空、充制冷剂等基本操作，以提高管路维修质量。
1 ．制冷系统检漏制冷系统由于使用不当、零部件工艺缺欠、材质缺欠造成制冷剂泄漏或堵塞，是电冰箱的常见故障。
检查并确定制冷剂泄漏位置和泄漏量有6 种常用的方法。
( l ）观察油迹泄漏处由于制冷剂蒸气和冷冻机油同时从系统内漏出，在漏孔周围将积累油并粘附空气中的灰尘形成油污。
仔细查看制冷系统各焊接点及易漏部件，一旦发现油污，漏孔就在油污处附近。
( 2 ）充气保压给制冷系统充以0.6 -1.0MPa 压力的氮气，关闭充气阀保持24h 。
压力无变化则不漏，如有漏孔压力必然节戴瑞瘫渡关下降的数值可判断漏孔大小。
整体检漏时如发现有泄漏，为缩小故障部位可分段充气保压，但应注意：对于电冰箱蒸发器，充气压力最高不要超过1 . 2MPa 。
( 3 ）充气浸水将制冷系统中某一部件封闭，从充气口充以压力大于0 . 6MPa 的氮气，而后将其置于水中，观察有无气泡。
( 4 ）肥皂水检漏给系统充以大于0.6MPa气体之后，把肥皂水涂在泄漏可疑部位，观察有无肥皂泡产生。
肥皂水在可疑部位停留时间不能太短，用毛刷托住肥皂水在可疑处停留效果甚好。
这种方法最为方便有效，被广泛采用。
( 5 ）真空检漏机械真空泵对系统抽空时，发出的排气声随气体减少而越来越小，直至消失，由此可基本判定漏气与否。
系统内压力抽至-0.1MPa 时关闭检修阀，保持24-48h,观察压力变化也可判断漏气与否。
( 6 ）电子卤素检漏仪这种仪器具有体积小、质量轻、携敏度高、点位置准确等优点。
检漏时将探头靠近可能泄漏的部位，缓缓移动探头寻找漏点,接近漏源时，报警扬声器发出叫声，报警指示灯被点亮。
此外，还有卤素检漏灯检漏法。
上述各种检漏方法，都有各自的优缺点和适用范围。
要针对不同部件、不同系统、不同条件选用不同的方法。
海尔-BCD-238S-中文维修手册
BCD-238S系列电冰箱服务手册W型号：BCD-238S（直冷、新外观、新内部附件）手册编号(专用号)说明：S表示双门的意思。
二、产品特点介绍1、两门高黑亮VCM新外观，时尚豪华，满足现代高薪家庭需求。
2、变温室多温区保鲜：独创变温室（-3到-18度保鲜温区），可以设置冷藏储物，可以设置-7度软冷冻即时切，还可以设置-18度冷冻，使用方便。
3、人工智慧，自动调温：在人工智慧状态下，本系列冰箱随环境温度变化而自动调节温度档位，无需人为调节，便能达到最佳制冷效果。
4、超温报警：具有超温报警功能，便于及时掌握冰箱的异常状态。
5、假日功能：在您外出度假时，冰箱以低能耗运行，确保冷藏室无异味，同时保证软冷冻和冷冻食品的正常存储。
6、LCD显示：采用LCD动态液晶显示冰箱的运行情况。
7、维C保鲜：维C保鲜技术的应用，可以有效延长水果的保鲜时间，有效去除冰箱异味，杀死有害细菌。
8、速冻007功能：变温室也可调节为速冻007状态，进入此功能时，变温室温度迅速降为-18度，之后恢复到原设置温度，从而有效锁住营养，生活更方便。
三、产品外观结构特征图（BCD-238S）四、产品部件结构名称五、产品使用说明1．两门黑仿不锈钢外观，在型号BCD-238C基础上更改外观、内饰。
2．采用三循环制冷系统设计，保证冰箱的各温区精确制冷。
3．LCD动态显示冰箱温度、运行状态等信息。
4．冷藏室、变温室可单独关闭。
七．安全预防措施1.该系列冰箱使用交流220V/50Hz电源，若电压波动范围较大（超过187-242V的范围），此时必须加装750W 以上的自动稳压器配合使用。
1.1必须使用独立专用插座并进行可靠接地。
1.2不要损坏电源线。
1.2.1当电源线损坏时，切勿使用，必须要厂家指定的维修点更换。
1.3以下情况请拔下电源插头1.3.1清洁及维修前.1.3.2更换损坏的灯泡时.2.冰箱严禁放入易燃、易爆的危险品，及强腐蚀性的酸、碱；不能用于储藏血液、药品和生物制品等2.1在冰箱附近，切勿存放或使用汽油以及其他易燃易爆物品，以免引起火灾。
海尔冰箱BCD-310WE6SI BCD-350WE6SI维修手册说明书
冰箱维修手册型号: BCD-310WE6SI BCD-350WE6SI目录第1章 电器连线图 .............................................................................................................................................. 2 第2章 电器原理图 .............................................................................................................................................. 3 第3章 制冷系统原理说明 .................................................................................................................................. 4 第4章 关键零部件的交换和组装方法 .. (6)第5章 控制功能及相关说明 (20)第6章 特殊故障维修方法 (25)第7章 爆炸图与配件列表 (35)规格获取更多资料微信搜索蓝领星球球星领蓝索搜信微料资多更取获BCD-310WE6SI/350WE6SI电器接线图BCD-310WE6SI 电器原理图BCD-350WE6SI 电器原理图获取更多资料 微信搜索蓝领星球第3章 制冷系统原理说明制冷原理图制冷循环图获取更多资料微信搜索蓝领星球本系统由压缩机排出高温高压制冷剂气体，经过消声器降噪和蒸发管的降温，依次进入到后背冷凝器，底冷凝器和除露管冷却成中温高压液体后，经过干燥过滤器、电磁阀、毛细管节流后变成低温低压的气液混合物，在R 蒸发器和F 蒸发器里蒸发成气体，从而进行制冷，制冷剂气体再回到压缩机再次循环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录前言1.电冰箱的原理和结构1.1 制冷系统1.2 电气系统1.3 箱体结构2. 电冰箱主要技术性能及其测定2.1 安全性能2.2 制冷性能2.3 其它性能3. 电冰箱故障检修3.1 电冰箱故障检修方法3.2 电冰箱故障检修程序3.3 电冰箱常见故障检修3.4 R134a系统检修关键注意事项前言本系列冰箱共三种型号：BCD－210，BCD－231和BCD－261，为下冷冻室双温单控双门直冷式冰箱，主要特点和技术参数分列如下：1.主要特点：a.双绿色无氟✧制冷剂： R134α✧发泡剂 ：环戊烷b.超节能✧每百升24小时耗电仅0.35度(kW∙h)左右✧节能约50%c.超静音✧静达37分贝，大大低于国家标准✧超静音压缩机✧特设消音器✧高科技防振设计d.超长寿命✧15年品质不变✧高标准零部件，经久耐用✧整体式箱体结构，简洁强劲✧门体整体发泡，结实耐用不变形✧平板喷涂工艺e.超长断电保鲜✧断电后48小时不解冻✧超过国家标准4倍以上f.独特造型✧门体仿生设计，集阴柔阳刚之美，不翘曲，不变形✧整体式箱体折弯工艺✧双向互换门，方便居家放置✧VCM彩板门，外观豪华✧平背式设计，美观平整，防止碰损g.宽电压带✧在电压160~255V~范围正常使用✧方便农村或边远地区2.四个止挡：✧开门止挡✧果菜盒止挡✧冷冻室抽 屉止挡✧高瓶止挡3.八项专利：✧双波浪园弧门专利✧嵌装式蓄冷器专利✧新式温控盒专利✧冷冻室抽屉止挡专利✧新式门封专利✧果菜盒止挡专利✧冰盒托盘专利✧新式冷冻室门胆专利4.主要技术参数：型 号 BCD-210 BCD-231 BCD-261制冷方式 直冷 直冷 直冷气候类型 ST ST ST星级标志 4星(冷冻室) 4星(冷冻室) 4星(冷冻室)总有效容积 210L 231L 261L冷藏室有效容积 131L 131L 161L冷冻室有效容积 79L 100L 100L冷冻能力 6.0kg/24h 6.5kg/24h 6.5kg/24h电源 220V/50Hz 220V/50Hz 220V/50Hz耗电量 0.81kW·h/24h 0.86kW·h/24h 0.89kW·h/24h 噪音 37dB 38dB 38dB输入功率 118W 118W 118W净重 64kg 68kg 72kg宽⋅深⋅高 （mm） 572⋅636⋅1431 572⋅636⋅ 1549 572⋅636⋅ 16851. 电冰箱的原理和结构电冰箱主要由制冷系统、电气系统和箱体等三部分组成。
1.1 制冷系统电冰箱制冷系统为蒸气压缩式制冷系统，由下列部件构成封闭系统，系统中充灌HFC-134a制冷剂，由压缩机驱动在系统管路中循环，通过蒸发吸热和冷凝放热，以达到制冷的目的。
a. 压缩机：该系列冰箱所用的压缩机为往复活塞式全封闭压缩机，型号为FGS70HA，制冷量174W，充油量350ml。
压缩机的存放方法须按下图所示:b. 冷凝器：电冰箱冷凝器借助空气自然对流冷却，把HFC-134a蒸气冷凝为液体，冷凝器置于电冰箱箱体两侧的箱壁内侧。
c. 蒸发器：它是HFC-134a液体蒸发产生制冷效应的部件，有冷藏室蒸发器和冷冻室蒸发器。
d. 毛细管：它是一根细长的铜管，是制冷系统的节流装置。
e. 干燥过滤器：它置于冷凝器与毛细管之间，起吸附水分与过滤机械杂质的作用，以防毛细管脏堵或冰堵。
f. 回热器：用以使毛细管内液态HFC-134a过冷，蒸发器出来的HFC-134a蒸气过热的热交换器，以提高电冰箱制冷效果。
g. 集液器：又称集留器，置于冷藏室蒸发器出口处，用以防止液态制冷剂流入压缩机汽缸。
h. 防凝露管：在冰箱冷冻室的箱体门框四周内侧贴敷的管路，管中流过的高温高压的制冷剂可加热门框，可防止门框在空气湿度大时结露。
i. 管道：电冰箱制冷系统各个部件之间借助管道连接，其中包括压缩机吸气管，排气管和连接配管等。
j. 制冷剂：又称制冷工质，为HFC－134a，在制冷循环过程中通过相变，如冷凝和蒸发来放热和吸热，以产生制冷效果。
k. 润滑油：也称冷冻油，为聚酯油ISO22，主要在压缩机的运动部位起润滑和冷却作用。
以下为蒸气制冷系统管路图：以下为蒸气制冷系统流程图：压缩机左侧冷凝器门防凝露管右侧冷凝器干燥过滤器毛细管冷冻室蒸发器冷藏室蒸发器集液器回气管换热器1.2 电气系统电冰箱电气系统主要由以下几部分组成：a.电机：主要指压缩机电机，为单相异步电动机，电机类型为RSCR型，运转电容为5mF/330V AC 为可选（未提供），标称功率118W，满载电流0.90A，25︒C时，主绕组电阻为12.5Ω，启动绕组电阻为14.9Ω。
b.电机启动部件：主要指PTC启动器，型号为PTC8EA－503，25︒C时阻值为14.0～26.0Ω，最大工作电压为300V AC，最大工作电流为8.0A。
c.安全保护部件：主要指过载保护器，型号为4TM 189NFBYY-53，断开温度120︒C，闭合温度61︒C，触发电流5.6A，反应时间5.0~15.0秒。
d.温度控制部件：即温度控制器，简称温控器，为定温复位型压力式温控器，型号为WDF21C-101-032。
e.冬季补偿电加热器：额定电压220V AC，额定功率5W，为改善电冰箱性能而设置的加热器，保证在外界环境温度很低的情况下，维持压缩机有一定的开停比，以保证冷冻室有足够低的温度。
f.照明部件：包括照明灯，门开关等，门开灯亮，门关灯灭。
照明灯额定电压220V AC，额定功率为15W。
插电原理图插接线图：1.3 箱体结构电冰箱的箱体用于隔热保温，储藏物品，同时也是电冰箱各零件的支撑体。
它主要由以下几部分组成：a.箱体外壳、门外壳：箱体用厚度为0.5毫米的冷扎钢板，经裁切、冲压、喷塑后辊扎成形；门体是直接由VCM彩板经冲切后辊扎成形。
b.箱体内胆、门内胆：采用双层复合工程塑料板，经加热后真空成型而成。
c.绝热层：为使电冰箱具有良好的保温性能，外壳与内胆间填充硬质聚氨酯绝热材料发泡而成。
发泡时在外壳与内胆之间注入发泡液，经发泡、保温、定形形成整体绝热层。
绝热材料的绝热性能与其干燥程度有关，因此，在电冰箱检修过程中，应避免冷凝水流入隔热层。
d.门封条：电冰箱箱门内侧四周镶有门封条，起密封作用，把箱体内外隔绝。
门封条内有磁条，使门封条具有磁性，当门体接近关闭时，能自动吸合。
e.门铰链：门铰链有上、中、下3种铰链。
f.附件：见装箱单以下为冰箱结构图1.底梁罩盖2.冷冻室底抽屉3.冷冻室中抽屉4.冷冻室上抽屉5.中梁6.果菜盒7.冷藏室隔架8温控盒9.顶铰链盖10.冷藏室门11.蛋架盒盖12.蛋盒搁架13.门搁架14.高瓶挡杆15.冷冻室门2. 电冰箱主要技术性能及其测定电冰箱技术性能在有关的国家标准中作了明确规定，该系列冰箱满足国家标准GB8059.2-95、GB4706.1-92、GB4706.13-91的规定，对电冰箱主要技术性能归纳如下，有些性能在维修时，无法实际操作和测定，有些指标为等效测试方法，所提供的指标仅供参考。
2.1 安全性能涉及维修的安全性能指标主要有以下项目：2.1.1绝缘电阻：用500伏兆欧表测量电源线与地线之间的绝缘电阻，应不低于2兆欧。
2.1.2耐压：用容量不小于0.5千伏安高压试验台，在电源线与地线之间施加50赫兹正弦波交流电压，电压由750伏逐渐升到1500伏后，保持1分钟，不应有击穿和闪络现象。
2.1.3接地电阻：电冰箱应有良好的接地装置。
用接地电阻仪测量接地端与金属外露部分之间的接地电阻，应小于0.1欧。
接地线应采用黄绿双色导线。
2.1.4泄漏电流：按下图电路将电冰箱接入电路中，正常运转时，电源线的火线（L）和零线（N）与电冰箱金属外露部分间的泄露电流应不大于1.5毫安。
电冰箱检修后，绝缘电阻与耐电压两个项目务必检验合格后才能交付使用。
2.1.5启动性能：启动性能包括升压启动与降压启动。
电冰箱在环境温度为38℃作升压或降压启动时，每通一次电，允许过载保护器跳开两次。
作升压启动时，电压升到242V~，连续启动3次，每次启动后立即停机。
作降压启动时，压缩机连续运行3小时，停机3分钟，电压降到187V~，电冰箱连续启动3次，每次运行3分钟，均能正常顺利地启动。
2.1.6电机绕组温度：电冰箱压缩机电机运行绕组温度不得超过130℃。
测定绕组温度时，电冰箱连续运行4小时，停机后在15秒钟内用电阻法测定运行电阻的温度，其值按下式计算：t2=（R2/R1) (t1+234.5)-234.5式中t2―测定结束时，运行绕组的温度，℃；R2―测定结束时，运行绕组的热态电阻值，欧；R1―在t1温度时，运行绕组的冷态电阻值，欧；t1―测定运行绕组冷态电阻时的环境温度，℃。
2.2 制冷性能2.2.1.储藏温度：电冰箱箱内温度有冷冻室温度与冷藏室温度之分，在18~38℃的环境温度下，要求在温控器上能找到一档使冷藏室几何中心平均温度在0~10℃之间，冷冻室的最高温度在-18℃以下，且达到规定后压缩机会自动开或停。
2.2.2.冷却速度：在环境温度为32℃时，箱内不放物品，压缩机连续运转，使冷藏室几何中心平均温度在0~10℃之间，冷冻室的最高温度在-18℃以下，降温时间不超过3小时。
2.2.3.负载温度回升速度：在环境温度为25℃左右时，箱内放满负载运行到使冷藏室几何中心平均温度在0~10℃之间，冷冻室的最高温度在-18℃以下，然后切断电源使压缩机停转，箱内温度从-18℃回升到-9℃的时间不少于300分钟。
2.2.4.制冰能力：在环境温度为25℃时温控器置4档，电冰箱运行达到稳定状态后，将30℃左右的水加入冰盒中，在2小时内水应结成实冰。
2.2.5绝热性能：电冰箱应有良好的绝热性能，使冰箱稳定在规定值。
绝热材料不应有明显的收缩、变形，不允许电冰箱外表在工作时积累过多的水汽。
在正常气候下，电冰箱外表不应有凝露现象。
2.2.6.制冷系统密封性能：制冷系统任何部位制冷剂年泄露量不大于0.5克。
2.3 其它性能2.3.1.噪声：在消声室内，在距离电冰箱1米，与地面垂直距离1米处，用声级计"A"计权网络测量电冰箱运行时的噪声，应不高于42分贝。
2.3.2.箱门开启力：电冰箱不运行关闭1小时，然后用弹簧秤测定施加在把手上离铰链最远点且垂直于门面的开启力，不超过70N，一般为14.7-19.6N较合适。
2.3.3.门封密封性：当箱门正常关闭后，门封四周应严密。
将一张厚0.08毫米、宽50毫米、长200毫米的纸片放在门封条上任意一点处，将箱门关闭垂直地压在纸上，纸片不应自由滑动。
门封四角的缝隙宽度应不大于0.5毫米，缝隙长度应不超过12毫米。
2.3.4.震动：电冰箱运行时，不应产生明显的震动，其震动速度的有效值不大于0.71毫米/秒。
