最新台虎钳设计本科

台虎钳设计本科本科毕业论文（设计）题目台虎钳设计说明书毕业论文（设计）原创性声明本人所呈交的毕业论文（设计）是我在导师的指导下进行的研究工作及取得的研究成果。

据我所知，除文中已经注明引用的内容外，本论文（设计）不包含其他个人已经发表或撰写过的研究成果。

对本论文（设计）的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。

作者签名：日期：毕业论文（设计）授权使用说明本论文（设计）作者完全了解红河学院有关保留、使用毕业论文（设计）的规定，学校有权保留论文（设计）并向相关部门送交论文（设计）的电子版和纸质版。

有权将论文（设计）用于非赢利目的的少量复制并允许论文（设计）进入学校图书馆被查阅。

学校可以公布论文（设计）的全部或部分内容。

保密的论文（设计）在解密后适用本规定。

作者签名：指导教师签名：日期：日期：台虎钳设计说明书摘要：机械是人类生产劳动的重要工具。

几十年来，在数控机床向高速、高效、精密、复合、智能、环保方向发展的带动下，相应的夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。

夹具是机械加工不可缺少的部件之一。

常用的几种夹具主要有：可调夹具；组合夹具；数控机床夹具等。

而虎钳是最常用最经济最普及的一种夹具，其结构简单装夹迅速，定位准确，加工时省时省力，提高了加工效率和加工精度。

提高了产品质量。

机械加工中，台虎钳是较为常见的装夹工具，它分机用和手用两种，都是利用两钳口作定位基准，靠丝杠，螺母传送机械力的原理进行工作的。

台虎钳结构简单装夹迅速，加工时省时省力，提高了加工效率和加工精度。

提高了产品质量。

但是台虎钳也有其不足之处。

如不能较好的装夹外形较为复杂的工件。

主要原因是台虎钳钳口是平直的，不适于装夹圆柱形工件，机加工时工件易位移，有时工件还会飞出机床台面。

为此，特对台虎钳的钳口进行结构的改进设计。

以满足更多使用功能的要求，使其更加的实用化。

关键词：夹具；台虎钳；自动加工；Bench vice design specificationAuthor’s Name: T utor:ABSTRACT：Machinery is the important tool of human productive labor. For decades, in the numerical control machine tool to high speed, efficient, precision, composite, intelligent, environmental protection direction drive, the corresponding fixture technology is headed in high precision, high efficiency, module, combination, general motors, and economic development. Fixture is indispensable mechanical processing one of the components. Commonly used several fixture mainly has: adjustable clamp; Modular fixture; Numerical control machine tool fixture, etc. And the economy is the most commonly used jaw the most popular a kind of fixture, its simple structure clamp rapid, accurate positioning and processing the save Labor when, improve the machining efficiency and machining accuracy. Improve the product quality. Mechanical processing, Taiwan is relatively common jaw clamped tool, it extension and hand in with two, all is the use two clamp mouth the locating datum, depends on the ball screw, nut mechanical transmission principle of work force. A simple structure jaw clamped rapidly, processing the save Labor when, improve the machining efficiency and machining accuracy. Improve the product quality. But a jaw also has its disadvantages. If not better clamp appearance is more complicated workpiece. The main reason is a jaw mouth is a flat clamps, is not suitable for the clamping cylindrical work pieces, machining the easy when the displacement, sometimes workpiece will also fly out of the machine tool mesa. Therefore, to Taiwan, the jaw structure improvement of mouth clamp design. In order to meet the requirements of the more use function, make it more practical.KEYWORDS：fixture；bench vice；automatic processing；目录前言 (1)1 绪论 (2)1.1台虎钳用途 (2)1.2 台虎钳结构 (2)1.3 台虎钳工作原理 (2)1.4 台虎钳使用要求 (3)2 虎钳各个零件的设计 (3)2.1活动钳身的设计 (3)2.2 固定钳身的设计 (3)2.3 螺杆的设计 (3)2.3.1 零件的用途 (4)2.3.2 零件的工艺分析 (4)2.3.3 审核螺杆的工艺性 (4)2.3.4 确定毛坯种类和制造方法 (4)2.3.4.1 确定毛坯种类 (4)2.3.4.2 毛胚的制造方法 (5)2.3.4.3 确定毛坯的尺寸公差和加工余量 (5)2.3.5 制定工艺路线 (5)2.3.5.1 定位基准的确定 (5)2.3.5.2 表面加工方法的确定 (5)2.3.5.3 工序的集中与分散 (6)2.3.6 工序顺序的安排 (6)2.3.7 确定加工工艺路线 (6)2.3.8 确定各工序加工余量、计算工序尺寸及余量 (7)2.3.9 选择设备、及工艺装备（刀具、量具） (7)2.3.10 确定各工序切削用量 (8)2.3.10.1 切削用量 (8)2.3.11 螺杆的强度校核计算 (8)2.4 方块螺母的结构设计 (9)2.5 钳口板的结构设计 (9)2.5.1 探索台式虎钳现状分析 (9)2.5.2 虎钳发展方向 (9)2.5.3 基本设计方案 (9)2.5.4 现用虎钳钳口实物 (9)2.5.5 改进后的实物图 (10)2.5.6 现用虎钳缺点和改装完成后的优点 (10)2.6 固定钳口板所用螺钉的结构设计 (11)2.7 固定活动钳身所用螺钉的结构设计 (11)2.8 螺母M10的选择设计 (11)2.9 销的选择设计 (11)2.10垫片的选择设计 (11)3 台虎钳结构的装配 (11)4 致谢 (11)5 参考文献 (12)前言夹具作为制造企业中重要的基础工艺装备，广泛应用于加工、检测和装配等制造过程中。

作为生产准备的重要组成部分，机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或检测的装置。

又称卡具。

从广义上说，在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。

例如焊接夹具、检验夹具、装配夹具、机床夹具等。

其中机床夹具最为常见，常简称为夹具。

在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求，加工前必须将工件装好（定位）、夹牢（夹紧）。

夹具通常由定位元件（确定工件在夹具中的正确位置）、夹紧装置、对刀引导元件(确定刀具与工件的相对位置或导引刀具方向)、分度装置（使工件在一次安装中能完成数个工位的加工，有回转分度装置和直线移动分度装置两类）、连接元件以及夹具体（夹具底座）等组成。

夹具设计的效率直接影响到制造的生产准备时间和产品成本。

一般来说，夹具设计过程不仅需要大量的有关零件设计、工艺和加工的数据，同时还需要设计人员具有很丰富的领域知识和设计经验。

1 绪论1.1 台虎钳用途台虎钳，又称虎钳，台虎钳。

台虎钳是用来加持工件的通用夹具。

装置在工作台上，用以夹稳加工工件，为钳工车间必备工具。

转盘式的钳体可旋转，使工件旋转到合适的工作位置。

台虎钳为钳工必备工具，也是钳工的名称来源原因，因为钳工的大部分工作都是在台钳上完成的，比如锯，锉，錾，以及零件的装配和拆卸。

安装在钳工台上，以钳口的宽度为标定规格。

常见规格从75mm到300mm。

台虎钳的用途：装置在工作台上，用以夹稳加工工件，为钳工车间必备工具。

特点:1、耐用铸铁钳身，提供高强度夹持力。

2、旋转底座，功能多样。

3、旋转螺纹固定，保证使用顺滑。

4、底部螺栓直接固定，夹持稳定。

5、镀鉻涂层。

有效防蚀。

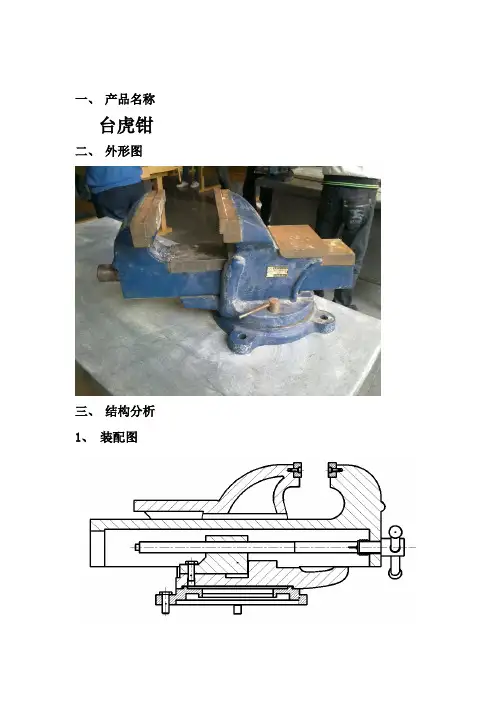

1.2 台虎钳结构它的结构是由钳体、底座、导螺母、丝杠、钳口体等组成。

活动钳身通过导轨与固定钳身的导轨作滑动配合。

丝杠装在活动钳身上，可以旋转，但不能轴向移动，并与安装在固定钳身内的丝杠螺母配合。

当摇动手柄使丝杠旋转，就可以带动活动钳身相对于固定钳身作轴向移动，起夹紧或放松的作用。

弹簧借助挡圈和开口销固定在丝杠上，其作用是当放松丝杠时，可使活动钳身及时地退出。

在固定钳身和活动钳身上，各装有钢制钳口，并用螺钉固定。

钳口的工作面上制有交叉的网纹，使工件夹紧后不易产生滑动。

钳口经过热处理淬硬，具有较好的耐磨性。

固定钳身装在转座上，并能绕转座轴心线转动，当转到要求的方向时，扳动夹紧手柄使夹紧螺钉旋紧，便可在夹紧盘的作用下把固定钳身固紧。
