PVC导管二次结构预埋技术交底
二次结构配管合及箱洞预留技术交底
3、管径在￠25及以上的管子应使用液压煨弯器，根据管子需要煨成的弧度选择相应的模具，将管子的起弯点对准煨弯的起弯点，然后拧紧夹具，煨出所需的弯度。煨弯时使管外径与煨弯器紧贴，以免出现凹凸现象。管径在￠25 以下的管子可使用手动弯管器。
六、应注意为题
1、开关距门边尺寸必须符合规范要求，统一保持在20cm之间。
2、同一室内同标高开关插座必须保证在同一水平线上。
3、接线盒及配电箱内清理干净，管口封堵良好。
4，墙体上接线盒及配电箱箱壳安装应横平竖直，不能出现歪斜现象。
七、成品保护
1、接线盒及配线箱壳安装完毕后应使用泡沫板或其他材料将盒口封堵严实，以免土建抹灰污染盒箱内部。
C、焊接钢管之间的连接采用与管配套的管箍连接。连接前注意首先要清洁被连接管路的端头部分,保证管口平齐、光滑无毛刺管接要到位。保证连接可靠。管箍连接后的管路应保持平直。
PVC管使用与管路配套的套管和专用粘接剂。套管长度为其管径3倍，连接前注意首先要清除被连接管端的灰尘等,保证粘接部位清洁干燥,用小毛刷涂抹胶粘剂,要均匀、不漏刷、不流坠。涂好后平稳地插人套管中,插接要到位。必要时可用力转动套管,保证连接可靠，套管连接的管路中心线应保持在同一直线上。
d.焊接钢管切断用钢锯、无齿锯、砂轮进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固进行切割，断口处平齐不歪斜，管口用圆锉及平板锉刮铣光滑，无毛刺，管内铁屑除净。
PVC管对于直径在20mm以下的管路可以使用专用的剪管器(割管器)进行剪切,注意不能使切断的管口发生变形,对于直径在20mm以上的管路可以使用钢锯锯断,但必须用钢锉把管口内外的毛刺修整平齐。不能出现斜口,以避免接管时出现质量问题。
二次预埋技术交底
3、直接头粘接必须牢固可靠，对粘接质量进行现场抽检。
现场力墙洞孔剔打对结构的影响
剪力墙二次预埋安装工作注意事项
1、禁止使用切割机在剪力墙位置切割作业。 2、禁止切断结构钢筋。 3、剪力墙位置线盒安装高度同固化图一致，左右尺寸偏差 ≤±30mm。 4、预埋安装完成后，立即完成洞口收边收口封堵工作。
线盒点位确定后，根据配管数量完成开槽弹线工作，严禁不弹线 随意开槽（注：开槽深度≤d+20mm，开槽宽度≤dn+60） 。
用切割机沿线切割，最后剔打完成线槽开设（注：开槽深度 ≤d+20mm，开槽宽度≤dn+60） 。
待土建专业完成墙面抹灰打耙后，线盒安装及固定工作方能 进行，禁止在墙面未打耙的情况下提前完成线盒固定工作。
强、弱电箱配管安装时，线管尽量保持顺直，线管与线管之 间，线管与槽壁之间应留有不小于10mm的间距，以保证填充 密实度，避免空鼓、开裂质量隐患的存在。（建议：因强、 弱电箱位置线管密集，是否进行二次关模浇筑）
质量检查工作
1、使用激光水平仪、水平靠尺、钢卷尺对线盒的标高、平 整度、线盒间距进行检查。同一室内，同一标高的线盒误 差＜±2mm。
线盒定位安装时，认真核对固化图点位及定位尺寸。同一室 内，同一标高线盒间误差控制在±2mm以内，无明显观感质 量缺陷。
待线盒固定牢靠后，完成线管敷设安装工作。线管与线盒连接处 必须安装锁扣；线管接口处毛刺必须清理干净；线管与线管接头 位置必须使用胶水粘接；线管与线管之间，线管与槽壁之间应留 有≤10mm的间距，以保证填充密实度，避免空鼓、开裂质量隐患 的存在。
穿线施工及成品保护。线盒、线管敷设安装完成后，使用泡沫 对线盒进行填充保护，避免因抹灰施工等其他原因而导致管线 堵塞，无法穿线的情况出现。

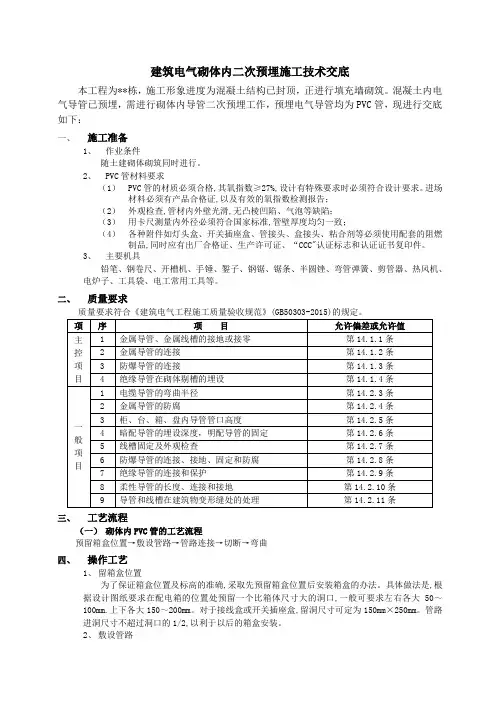

建筑电气砌体内二次预埋施工技术交底
建筑电气砌体内二次预埋施工技术交底本工程为**栋，施工形象进度为混凝土结构已封顶，正进行填充墙砌筑。
混凝土内电气导管已预埋，需进行砌体内导管二次预埋工作，预埋电气导管均为PVC管，现进行交底如下：一、施工准备1、作业条件随土建砌体砌筑同时进行。
2、PVC管材料要求（1）PVC管的材质必须合格,其氧指数≥27%,设计有特殊要求时必须符合设计要求。
进场材料必须有产品合格证,以及有效的氧指数检测报告；（2）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、生产许可证、“CCC"认证标志和认证证书复印件。
3、主要机具铅笔、钢卷尺、开槽机、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2015)的规定。
三、工艺流程（一）砌体内PVC管的工艺流程预留箱盒位置→敷设管路→管路连接→切断→弯曲四、操作工艺1、留箱盒位置为了保证箱盒位置及标高的准确,采取先预留箱盒位置后安装箱盒的办法。
具体做法是,根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm.上下各大150～200mm。
对于接线盒或开关插座盒,留洞尺寸可定为150mm×250mm。
管路进洞尺寸不超过洞口的1/2,以利于以后的箱盒安装。
2、敷设管路分两种情况,第一种是从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路。
（1）对于从楼地面内引出的管路,为了保证管路位置准确,在楼地面混凝土浇筑时要派电工值班,保证管路的位置,发现问顾及时纠正。
在土建楼层放线完成后及时检查,对超出墙体线的管路,要及时进行处理,如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免造成管路折断或变形。
PVC管预埋技术交底
1)门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.），如附图一。
2)如果门垛窄于37cm，则开关安在转角的另一面墙上，开关盒边距转角20cm。
3)如果墙垛宽37～60cm，则开关设在墙垛中心线上。
4)如果开关在阳角处，则距阳角线20cm.，如附图一。
2)配合土建预埋墙柱内的PVC电管时，应在土建墙柱钢筋绑扎后进行，土建应给出建筑标高线、墙柱模板线，并经复核无误。
3)配合土建预埋楼板内的PVC电管时，应在土建楼板底筋绑扎后面筋尚未绑扎时进行，土建应给出建筑轴线，并经复核无误。
三、工艺流程
1、剪力墙预埋：
接线盒、管段预制―┬→―箱盒固定→管路敷设―→封口保护
1)管路无弯曲，管长每超过30m；
2)管路有一个弯曲，管长每超过20m；
3)管路有两个弯曲，管长每超过15m；
4)管路有三个弯曲，管长每超过8m。
5)PVC管路固定点的间距为不大于1m，距端头、弯曲中点不大于0.5m。
5、产品保护
1)凡向上的管口和埋到砼体内的接线盒必须封堵严密，防止杂物进入管内。
2)从地面弯起至砖墙的插座管，采用钢筋制作成门字支架，焊接固定在梁筋上，伸出楼板面约10cm，然后将PVC管绑扎在支架上，以防止PVC管被压弯压断。
5、预制：
在主体砼结构施工期间，土建能提供的预埋作业时间极为有限，为了与土建紧密配合，迅速完成预埋，必须采取预制法施工，将部分作业移到底下来先进行加工预制，然后在预埋时拿到作业层进行安装，以减少楼面的工作量。
1)接线盒的预制
开关盒、插座盒、灯位盒、过线盒，根据不同的进管方位，可分为：直叉、曲叉、三叉、四叉，分类统计每施工段所需的数量，在预埋之前进行预制。预制时按所需的方位敲开敲落孔，装上锁母，各锁母口分别用纸封塞，制成各种类型，供预埋时使用。
PVC电线管预埋技术交底
10、在修补线槽前一天应用自来水对线槽进行洒水冲洗，使线槽充分湿润。对于4根以下线槽采用1:2水泥砂浆进行修补，严格控制砂浆比例，严格实施分层修补。对于五根及以上比较密集的线槽，线管间距应控制在10mm以上，采用不低于C20细石混凝土进行修补，采用模板对线槽进行固定，模板比线槽最宽处宽100mm，浇捣细石混凝土振捣密实。
管路应敷设在两层钢筋中间，管进盒、箱时应煨成灯叉弯，管路每隔1m处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用“管帽”预留管口，待拆模后取出“管帽”再接管。
B、现浇混凝土楼板管路暗敷设：
根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，固定好盒子，用绑丝、钉子或短钢筋固定在底筋上。然后敷管，管路应敷设在底筋的上面，管路每隔1m用镀锌铁丝绑扎牢。引向隔断墙的管子、可使用“管帽”预留管口，拆模后取出管帽再接管。
5、安装施工员、质检员、班组长定期对现场施工质量进行检查，加强施工过程的监督、管理。
四、二次配管过程控制措施
1、水电线盒及电箱标高控制线盒、电箱定位必须严格按照图纸尺寸进行定位，位置必须准确无误，标高控制，要求必须根据建筑1米线作为基准线，对线盒标高进行弹线定位。
2、根据线盒标高控制线，画出线盒定位线。
（2）、冷煨法：管径在25mm及其以下可以用冷煨法。
A、断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。
B、用膝盖煨弯：将弯管弹簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手扳，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。
预埋PVC管埋设技术交底
技术交底记录编号工程名称巴达格瑞高速公路Lot 2A 交底日期施工单位中土集团尼日利亚有限公司分项工程名称预埋件安装工程交底提要预埋ＰＶＣ管埋设技术交底交底内容：预埋PVC管埋设技术交底1.适用范围本作业指导书适用于巴达格瑞高速公路Lot 2A工程PVC管埋设施工作业。
2.技术要求PVC管安放时，必须保持顺直，并保证接头一侧在线路内侧预留长度≥50cm，以利于将来搭接,PVC管安装间距严格按照要求尺寸，保证PVC管保护层。
在预留处用水泥袋将PVC管两端套牢密封，在检查井位置用水泥袋装满沙子封住或用木板挡住，然后回填，检查井预留位置在见施工图。
PVC管基坑回填时，坑内积水排干后每15cm一层回填，用夯实机夯实。
PVC涵管顶面需填土50cm上且混凝土龄期达到两天后方可允许小型机械通过，严禁大型机械直接在结构面上行走。
3.施工程序与设备机具工艺流程测量放线---基坑开挖---清底---PVC管安装---模板安装---浇筑混凝土---基坑覆土回填挖掘机、模板、Φ300PVC管、卡模、振捣器、夯实机。
4.施工要求4.1测量放线基坑开挖前，测量工程师按照设计图纸测量放线，控制设计标高和坡度。
4.2基坑开挖利用反铲挖掘机开挖基坑，到基底10cm采用人工清底。
4.3 PVC管安装安装PVC管，保证每根PVC管顺直，接口处安装到位严实，安装过程严禁人员在PVC管上面踩踏。
4.4安装模板安装PVC管固定卡模及模板，经工程师检查合格后浇筑C30预拌砼，并用振捣棒振捣密实，并定期洒水养护。
4.5 基坑覆土回填待混凝土龄期达到2天，按每15cm一层回填覆土，并用夯实机夯实，严禁大型机械通过。
5.施工图Φ1502250图一纵向PVC管断面图Φ300图二横向PVC管断面图1Φ300图三横向PVC管断面图26.安全及环保要求6.1安全要求6.1.1施工区域应设警示标牌，严禁非工作人员出入。
6.1.2施工前应对机械设备进行检查、确保设备机具正常运转。
PVC管预埋技术交底
为了达到优良的观感，接线盒预埋位置必须准确整齐。开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。
3、钻孔
对于从楼板往下引到砖墙开关插座的管线，需要预先在梁模板上钻孔。钻孔前必须按建筑图、结构图确定砖墙的准确位置，保证钻孔在砖墙范围内。
技术交底记录
编号
JSJD8#
工程名称
武警重庆市总队第七支队迁建工程
交底日期
2012-6-11
施工单位
利安电力武警重庆市总队第七支队迁建工程项目部
施工内容
施工预埋
交底提要
线管预留预埋
施工部位
工程所有分项
交底内容：
一、工作内容
接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护
二、施工准备
3)PVC管在混凝土浇筑时必须派专人值班加强保护，防止振捣时位移或损坏；值班人员必须看护至混凝土浇捣完毕，中途不得离岗，发现预埋管盒被损坏时应及时修复。
4)管子穿梁及穿板处的弯曲处，必须在弯曲处加固或做保护措施。
五、质量标准
1、保证项目
PVC管的材质、品种、规格、质量及适用场所必须符合设计要求和施工规范的规定。
1)管路无弯曲，管长每超过30m；
2)管路有一个弯曲，管长每超过20m；
3)管路有两个弯曲，管长每超过15m；
4)管路有三个弯曲，管长每超过8m。
5)PVC管路固定点的间距为不大于1m，距端头、弯曲中点不大于0.5m。
5、产品保护
1)凡向上的管口和埋到砼体内的接线盒必须封堵严密，防止杂物进入管内。
2)从地面弯起至砖墙的插座管，采用钢筋制作成门字支架，焊接固定在梁筋上，伸出楼板面约10cm，然后将PVC管绑扎在支架上，以防止PVC管被压弯压断。
预留预埋(pvc管)施工技术交底
预留预埋（PVC管）施工技术交底一、施工准备1、作业条件（1）混凝土墙内PVC管的作业条件：在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。
（2）现浇顶板内PVC管的作业条件：土建完成顶板、梁支模；梁钢筋绑扎完毕；现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。
2、材料要求（1）PVC管的材质必须合格,氧指数≥27%,设计有待殊要求时必须符合设计要求。
进场材料必须有产品合格证,以及有效的氧指数检测报告。
（2）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷。
（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致。
（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、“CCC”认证标志和认证证书复印件。
3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、工艺流程1、混凝土墙内PVC管的工艺流程：预留箱盒位置→敷设管路→管路连接→切断→弯曲2、现浇顶板内PVC管的工艺流程：划定灯头盒位置→固定灯头盒→敷设管路→管路连接、切断和弯曲四、操作工艺（一）混凝土墙内PVC管操作工艺1、顶留箱盒位置为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的办法。
随着土建施工工艺的发展,本项工艺也会有新的发展。
具体做法:根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm,上下各大150～200mm。
这项工作必须提前考虑,对各种规格配电箱分别制作木套箱,钢筋绑扎时,通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。
木套箱的做法可以参照土建门窗洞模板的做法。
对于接线盒或开关、插座盒,留洞尺寸可定为150×250mm。
这些洞的预留一般采取预埋聚苯板的办法。
二次结构预埋电线导管、线盒、配电箱体施工技术、质量、安全交底
三湘四季花城E块酒店式公寓项目AZJD—004 施工技术、质量、安全交底记录
三湘四季花城E块酒店式公寓项目AZJD—004 1.4.3开槽前需将开槽部位洒水湿润，以防止灰尘的产出。
采用石材切割机沿着扁铁边自下而上进行开槽。
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004
三湘四季花城E块酒店式公寓项目AZJD—004。
PVC管预埋技术交底
2、楼板预埋
接线盒、管段预制―→┐
测量放线定位→钻孔―┴→线盒固定―→管路敷设―→封口保护
四、施工工艺
1、放线定位
开关、插座、灯位盒，必须严格按实际图纸和规范来定位。开关插座的测量定位分为三个方面：平面位置、高度、与墙面凹凸距离。要按各种器具设计高度安装其接线盒。对剪力墙上的线盒，以土建柱筋上的红记顶端为50cm基准来测量，同时各接线盒之间用水平管复测标高是否一致。接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。
3)管材及其配件在进场应进行检查。PVC管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。接线盒应光洁平整，开孔齐全。管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。
4)其他材料：
铁钉、扎丝、胶带、锯末、油漆
2、机械和工具
手电钻、开孔器、切割机、PVC管剪、钳子、卷尺、水平尺、线坠、毛刷
2)配合土建预埋墙柱内的PVC电管时，应在土建墙柱钢筋绑扎后进行，土建应给出建筑标高线、墙柱模板线，并经复核无误。
3)配合土建预埋楼板内的PVC电管时，应在土建楼板底筋绑扎后面筋尚未绑扎时进行，土建应给出建筑轴线，并经复核无误。
三、工艺流程
1、剪力墙预埋：
接线盒、管段预制―┬→―箱盒固定 →管路敷设―→封口保护
六、质量通病及其防治
1、PVC管切断后，断口不整齐。PVC管切断是必须使用锯片或管剪一切到底，严禁用手折断。
2、PVC管锯断后，断口毛刺未清理干净。PVC管锯断后，应及时用锯片将毛刺刮干净。
3、PVC管连接处不严密牢固。套管的管径不能过大；被连接的管要对紧在套管之间。
4、PVC管弯曲处裂缝褶皱。应选用优质管材，按正确的方法进行弯曲。
PVC管预埋技术交底记录
4、操作工艺:
a划定灯头盒位置:首先应该根据设计图纸要求得灯具得型号,计算出灯头盒位置。房间单独得灯具,普通座灯头吸顶安装、灯头盒应该安装在房间得中心。
b固定灯头盒:根据画出得位置线、明确灯头盒位置,先用废纸或其她柔性材料将盒填塞密实/密封,再进行固定在好底板上,灯头盒必须封堵严密,以免灰浆渗人造成管路堵塞。
2、材设得选用必须符合图纸与施工规范规定,满足合同得要求。确保所有进场得材料及设备就是经过检验后得合格品,施工前首先对进场得材料及设备进行复核规格、型号就是否正确,再进行外观复查不符合规定立即清理出场。PVC电线管材及配件必须就是含氧指数≥27%即难燃材质,管壁厚度均匀一致、内外壁光滑,无凸梭凹陷、气泡等缺陷。
2、材设得选用必须符合图纸与施工规范规定,满足合同得要求。确保所有进场得材料及设备就是经过检验后得合格品,施工前首先对进场得材料及设备进行复核规格、型号就是否正确,再进行外观复查不符合规定立即清理出场。PVC电线管材及配件必须就是含氧指数≥27%即难燃材质,管壁厚度均匀一致、内外壁光滑,无凸梭凹陷、气泡等缺陷。
3、工艺流程:划定灯头盒位置→固定灯头盒→敷设管路→管路连接、切断与弯曲→管路固定→对照图纸复核→交验→成品保护
4、操作工艺:
a划定灯头盒位置:首先应该根据设计图纸要求得灯具得型号,计算出灯头盒位置。房间单独得灯具,普通座灯头吸顶安装、灯头盒应该安装在房间得中心。
技术交底记录
工程名称
石狮恒大首府(一期)
施工单位
交底提要:PVC管预埋(9#楼标准层3-10层)
交底内容:
1、电气施工人员必须持证上岗熟悉本专业施工图,了解建筑、结构与其她专业图,清楚知道本专业得设备、线路与建筑布局及其她专业布置与配合情况。严格按照施工图纸得要求与施工验收规范进行施工,经过综合考虑,确定电气设备及线路正确位置与走向。
PVC管预埋技术交底
6、成排接线盒不在同一条直线上。对成排接线盒应拉通线定位。
7、PVC管最小弯曲半径为6-10倍的PVC管子直径，严禁死弯等现象。
8、PVC管敷设安毕，在线盒与PVC管连接处，用扎丝将就近的板底筋与PUC管挷扎。
七、安全要求
在结构施工阶段配合土建预埋时除应遵守一般的安全规章制度外，还应着重注意下列事项：
开关盒的平面位置，如果在设计图上没有明确标注具体尺寸，则
1)门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.），如附图一。
2)如果门垛窄于37cm，则开关安在转角的另一面墙上，开关盒边距转角20cm。
3)如果墙垛宽37～60cm，则开关设在墙垛中心线上。
4)如果开关在阳角处，则距阳角线20cm.，如附图一。
1)PVC管的切断
配管前应根据管子每段所需的长度进行切断。切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。不论是用哪种方法，都应该一切到底，禁止用手来回折断。切口应垂直，切口的毛刺应随手清理干净。
2)PVC管的弯制
PVC管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行。将弯簧插入管内需要弯曲处，两手分别握住弯曲处弯簧两端，膝盖顶住被弯曲处略微移动，双手均匀用力，煨至比所需角度略小，待松手后弯管回弹，便可获得所需角度。弯簧的一端应拴上铁丝或细绳。当弯制较长的管时，弯簧不易取出；弯管完成后，逆时针转动弯簧，使之外径收缩，同时往外拉即可取出弯簧。
交底人签名
接受交底负责人签名
交底时间
作业班组人员签名：
2、安装接线盒
为了达到优良的观感，接线盒预埋位置必须准确整齐。开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。
二次结构电气配管及预埋技术交底
二次结构电气配管及预埋技术交底This model paper was revised by the Standardization Office on December 10, 2020二次结构电气配管及预埋技术交底一、暗管敷设1、定位弹线（1）根据设计图纸要求，核对各种线盒的标高、坐标的排列有无矛盾，核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位。
（2）根据土建的水平线（标高为500mm），用激光水平仪定出箱盒底标高水平线。
按定好的水平线用小线和水平尺测量出盒、箱的准确位置及根据盒、箱宽高各加50mm并标出尺寸画好线。
（注意标高定位时要考虑底盒与面板之间误差）（3）然后根据规范要求，用长直尺画出垂直管路线，线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋60mm。
（例：一根钢管Ф15的电线管开槽的宽度为60mm，双管开槽为90mm，多根并排敷设管与管之间间距为15mm。
）2、墙体开槽：（1）砌体墙面电线管应机械开槽与开洞，经切割机切割线槽后用錾子沿槽内边进行剔槽；墙槽用水泥砂浆填补密实，且与砌体墙平。
线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋60mm。
（2）砌体沟槽只能竖向或斜向开槽，严禁水平开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；线盒、箱体安装位置留置孔间不能过大，以免造成二次补洞工程量增加。
（3）砌体门洞过梁影响管线敷设，梁柱因预留配管位置偏移，严格按要求处理不得影响结构，在砼保护层20-30mm内妥善处理到位。
（4）按弹出的水平线及画好的箱盒线，复核对照设计图中盒、箱的准确位置，校对无误后进行机械切割，然后剔洞。
3、管路敷设：(1)煨弯：一般管径为20mm及其以下时，用手板煨管器。
先将管子插入煨管器，逐步煨出所需弯度。
管径为25mm及其以上时，使用液压煨管器，即煨先将管子放入模具，然后扳动煨管器，煨出所需弯度。
(2)切管：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。
二次预埋配管技术交底
二次预埋配管技术交底二次预埋技术交底工程名称华港翡翠城施工单位中国航空技术国际工程有限公司施工班组一、范围本工艺标准适用于华港翡翠城二期一标段洋房及F08-1地块安装工程二次预埋工序。
二、材料要求：阻然型PVC线管及其附件各种指数应符合消防规范有关要求，并有新产品合格证。
阻然型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。
开关盒、插座盒、接线盒等塑料盒，箱均应外观整齐，开孔齐全及无劈裂等现象。
镀锌材料：扁铁、木螺丝、机螺丝等。
辅助材料：铅丝、防腐漆、胶粘剂、水泥、砂子等。
三、主要机具：铅笔、卷尺、水平尺、线坠、水桶、灰桶、灰铲。
手锤、钢锯、錾子、刀锯、木锉等。
台钻、手电钻、钻头、木钻、工具箱、XXX等。
四、作业条件：配合土建结构施工时，按照砖墙，加气墙弹好的程度线，安全盒箱与管路。
配合土建结构施工时，在钢筋绑扎进程中预埋套盒及管路同时管理隐检。
圆孔板应配合土建调整好吊装板缝时进行配管。
5、操作工艺流程：砌体施工完成→弹出程度掌握线→切割线槽→剔打线槽→土建抹灰掌握点施工完毕→除渣清洁→线盒装置就位→配管→线盒保护→后补细石砼→工拆档清6、二次预埋配管技术措施：交底内容二次配管二次预埋技术交底为了避免交流电源对电视旌旗灯号的干扰,电视馈线线管、插座与交流电源线管、插座之间应有0.5m以上的间隔(最终依照甲方要求施工)。
1、对于从楼地面内引出的线管,为了保证线管位置准确,在楼地面混凝土浇筑时要派电工值班,保证线管的位置,发现问顾及时纠正。
在土建楼层放线完成后及时检查,对超出墙体线的线管,要及时进行处理,如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免造成线管折断或变形。
2、墙身、地面开线槽之前用墨盒弹线，以便定位。
管面与墙面应留15mm左右粉灰层，以防止墙面开裂。
接入配电箱、盒内的线管,应在砌体时让瓦工直接砌入墙体内或预留管槽及机械开槽,严禁人工打凿；土建预留管槽时上下间隔500mm埋入φ8钢筋,作为以后固定管路用,在第一皮砌块砌筑时接好线管,使用预埋的钢筋固定，线槽预留或开槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋4０mm。
PVC导管预埋技术交底
3.1 工具：铅笔、钢卷尺、钢锯、锯条、弯管弹簧、剪管器、钢锉、胶带、细铁丝、钢筋扎钩、透明塑料水平管或红外水平仪；3.2 其他：手电钻、水平尺、钢卷尺、绝缘手套、工具袋，合梯等。
4、作业条件4.1、结构板内敷设：结构板下层钢筋绑扎完成，预制板铺设安装就位。
4.2、混凝土结构墙内敷设：结构墙竖向、横向钢筋绑扎完成。
4.3、预制构筑墙体安装就位。
5、操作工艺5.1、工艺流程5.2、熟悉图纸：熟悉电气施工图,还要阅读建筑和结构施工图以及其他专业图纸,电气工程施工前要了解建筑结构布局和电气配管与其他工种间的配合情况，按照图纸及施工质量验收规范的规定，综合考虑.保持与其他管路的安全距离,确定盒(箱)的正确位置及管路的敷设部位和走向,以及在不同方向进出盒(箱)位置，绘制综合布置图，施工时严格按综合布置图安装敷设。
5.3、墙面箱、盒定位：接线盒、箱坐标用盒尺按图纸定位尺寸测量定位，结构墙体钢筋绑扎完成后，安装标高用透明水平管或红外水平仪从建筑标高线（以某一点为基准点）逐个测抄出标高点，用色笔做好标记。
同一面墙上多个线盒点位的可在墙面两端抄出两点标高定位点，再将小白线拉紧固定在两端标高定位点上，一面墙只有一个预埋线盒的可直接将水平标高点标在线盒（箱）正下（上）方，用盒尺对盒底标高测量定位；线盒固定后，再进行二次复核定位尺寸，如偏差超出规范要求，必须及时进行调整。
预制构筑墙安装完成后要对墙面预埋盒标高进行复核。
5.4、顶板线盒、二次结构墙甩管定位：参照建筑施工图先将二次结构墙准确定位，并在顶板上画线作为标识，根据建筑室内空间，测出灯位、二次墙上强弱电点位，用油漆画出十字定位线，二次墙上强弱电点位做标识，区别线管性质；灯位油漆十字定位标识不易太粗，以1至2公分为佳，不易太长线盒就位后每侧外漏1至2公分。
二次结构墙多为100mm厚，应准确标出墙中线。
5.5、稳注盒、箱：结构墙内或结构板内线盒可根据图纸管路走向和入盒根数提前预制加工，把塑料盒接头直接安装在合适的盒敲落孔上，盒内盒接头管口堵上塑料管堵，然后盒内塞满泡沫、锯末后，用胶带把盒口封闭严实；接线盒使用穿筋盒可用φ6-φ8钢筋固定于墙体钢筋上，固定在钢筋上时火烧丝成双十字绑扎固定，接线箱可用φ10以上的钢筋固定，同接线盒固定方法相同，禁止在结构钢筋上点焊固定。
PVC电线管预埋技术交底
5、安装施工员、质检员、班组长定期对现场施工质量进行检查，加强施工过程的监督、管理。
4、水电开槽必须采用专用开槽机开槽，严禁采用电锤或人工开槽，线槽开槽深度=线管外径+不小于15mm保护层；涉及消防电气和有防火要求的区域，其保护层不得小于30MM。
5、剔槽应采用人工剔槽，严禁电锤剔槽，避免破坏砌体结构质量。
6、线槽内的灰尘、浮砂必须清理干净，对于有松动的部位必须清理掉。
7、浮灰清理后线盒固定前必须采用楼层临时水引水管对线槽进行浇水浸湿，使墙体充分湿润。
B、管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300～500mm处各加一个固定点。
C、管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块或湿锯末堵好盒子口。
（2）、管路暗敷设：
A、现浇混凝土墙板内管路暗敷设：
（3）、管路保护应符合以下规定：
穿过变形缝处有补偿装置，补偿装置能活动自如，补偿装置平正，管口光滑，内锁母与管子连接可靠，加套保护管在隐蔽工程记录中标示正确。
检查方法：观察检查，检查隐蔽工程记录
（4）、硬质PVC塑料管、弯曲半径安装允许偏差项目和检验方法见表所示.
六、质量记录
1、阻燃型（PVC）塑料管及附件检验报告单和产品出厂合格证。
（2）、根据设计图灯位要求，在现浇混凝土楼板，进行测量后，标注出灯头盒的准确位置尺寸。
PVC二次配管技术交底
12、所有箱、盒安装Байду номын сангаас均应考虑找平层厚度。
13、施工后应做到工完场清。
1、熟悉施工图，弄清线管走向、连接顺序、安装位置。
2、准备好所需材料工具，如切割机、手锤、錾子、插板线、弹簧、胶水、灰刀、灰桶等；
3、提前七天做好管路的清堵工作（根据施工进度书面通知）。
二、施工操作要点及安全注意事项：
1、剔槽打洞时，不要用力过猛，以免造成墙面周围破碎。洞口不易剔得过大、过宽，不要造成土建结构缺陷，注意不要剔断钢筋。
8、砌体上必须采用机械开槽和开孔，严禁人工打凿，开槽必须横平竖直，砌体墙槽深度≤DN+20mm，墙槽宽度≤DN+60mm；管线保护层≥15mm；
9、同一层的同一标高底盒标高差不超过5mm，并列面板标高差不超过0.5mm；
10、土建二次结构砌墙、打灰、吊模、回填时，必须安排人员进行配合，不允许其他单位作业破坏我方的工作成果。
配电箱水平位置边距墙边距离详见附图配电箱需用开孔器开孔不允许开长孔入箱线管需用pvc锁扣配电箱只允许走回路进线和回路出线不能当过线盒箱使用
二次配管技术交底
NO：004，共1页
工程名称
攀枝花奥林匹克花园1#至3#楼
交底部位
1#、2#、3#楼主楼
日 期
年 月 日
交底人：
陈罡
接受人：
交底内容：
一、施工准备：
2、剔槽必须先弹线，使用切割机，切割要沿线切竖直平直；
3、管路疏通后要及时注意固定保护，线盒位置要与图纸相符，管口及时封堵。
4、剔槽的渣子垃圾及时清扫干净；
5、线盒位置依据定位蓝图及附图定位准确，二次结构墙体管线预埋时，卫生间、厨房及其它部分所有接线盒盒口出毛墙面 15mm，两个开关盒并列时，线盒边距边为70mm；所有线盒盒口出毛墙面距离同时参考土建弹线及灰饼，严禁盒口突出抹灰面；
PVC导管二次结构预埋技术交底
PVC导管二次结构预埋技术交底预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制高比设计图纸要求提高15mm），开关盒边距门口16cm，其他线盒按图纸定位安装，盒、箱安装应牢固可靠、周正、标高坐标准确，线盒四周砂浆填堵密实，不得空鼓。
5.5、管路敷设：5.5.1、预制加工管材：PVC管加工前应对管材进行外观检查，无扁管、开裂现象；直径在25ｍｍ以下的管路，使用配套的弯管弹簧煨弯，首先将与管规格相配套的弯管弹簧插入需要煨弯的部位，如果管路长度大于弯管弹簧的长度，可用铁丝拴牢弹簧的一端，拉到合适的位置，两手抓住弯管弹簧的两端位置，用膝盖顶住被弯曲部位，两端用力逐渐煨出所需要的弯度，注意不能用力过快过猛，以免管路发生变形。
管路弯曲处不应有褶皱、凹陷等却陷，90°弯曲长度为管外径6至10倍。
直径在20ｍｍ以下的管路可以使用专用的剪管器（割管器）进行剪切，剪切时将刀口对准所需长度位置，一手握剪刀用力握紧，另只手旋转管材，注意不能使切断的管口发生变形，直至切断；直径在20ｍｍ以上的管路可以使用钢锯锯断，但必须用钢锉把管口内外的毛刺修整平齐，不能斜口，以避免接管时出现质量问题。
5.5.2、暗配管敷设：加气混凝土砌块墙暗配管：二次结构墙放线后，二次结构砌墙、导墙打灰之前，将预制的PVC线管连接到位不安装接线盒，二次结构墙砌筑时电线导管随砌体工程同步施工；因PVC 管不牢固性，在土建砌墙、打灰时一定安排专人看护，保证线管顺直，位置正确，垂直向上管口用胶带及时封堵，防止进入杂物。
加气混凝土条形板暗配管：加气混凝土条形板墙安装完成，接线盒安装并堵灰完成达到一定强度后，将接线盒和地面（顶板）一次结构预留管之间画线切槽，管槽的宽度要和比线管外径宽20至30mm，两根线管可用共同敷设在同一管槽内，但两管间要间隔10mm缝隙，墙面开槽要顺直，管槽的深度以35mm为宜，墙面开槽要顺直，不得随意弯曲，严禁开横槽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高比设计图纸要求提高15mm），开关盒边距门口16cm，其他线盒按图纸定位安装，盒、箱安装应牢固可靠、周正、标高坐标准确，线盒四周砂浆填堵密实，不得空鼓。
5.5、管路敷设：
5.5.1、预制加工管材：PVC管加工前应对管材进行外观检查，无扁管、开裂现象；直径在25ｍｍ以下的管路，使用配套的弯管弹簧煨弯，首先将与管规格相配套的弯管弹簧插入需要煨弯的部位，如果管路长度大于弯管弹簧的长度，可用铁丝拴牢弹簧的一端，拉到合适的位置，两手抓住弯管弹簧的两端位置，用膝盖顶住被弯曲部位，两端用力逐渐煨出所需要的弯度，注意不能用力过快过猛，以免管路发生变形。
管路弯曲处不应有褶皱、凹陷等却陷，90°弯曲长度为管外径6至10倍。
直径在20ｍｍ以下的管路可以使用专用的剪管器（割管器）进行剪切，剪切时将刀口对准所需长度位置，一手握剪刀用力握紧，另只手旋转管材，注意不能使切断的管口发生变形，直至切断；直径在20ｍｍ以上的管路可以使用钢锯锯断，但必须用钢锉把管口内外的毛刺修整平齐，不能斜口，以避免接管时出现质量问题。
5.5.2、暗配管敷设：
加气混凝土砌块墙暗配管：二次结构墙放线后，二次结构砌墙、导墙打灰之前，将预制的PVC线管连接到位不安装接线盒，二次结构墙砌筑时电线导管随砌体工程同步施工；因PVC 管不牢固性，在土建砌墙、打灰时一定安排专人看护，保证线管顺直，位置正确，垂直向上管口用胶带及时封堵，防止进入杂物。
加气混凝土条形板暗配管：加气混凝土条形板墙安装完成，接线盒安装并堵灰完成达到一定强度后，将接线盒和地面（顶板）一次结构预留管之间画线切槽，管槽的宽度要和比线管外径宽20至30mm，两根线管可用共同敷设在同一管槽内，但两管间要间隔10mm缝隙，墙面开槽要顺直，管槽的深度以35mm为宜，墙面开槽要顺直，不得随意弯曲，严禁开横槽。
加气混凝土条形板上开管槽必须使用专用刨槽机，不得用锤錾剔凿以防墙板开裂；墙面开槽后电线管沿槽敷设和接线盒、预留管头连接。
5.5.3、管路连接：PVC管路之间连接采用套管连接，套管长度不小于连接管径的2.2倍，连接管口的对口处应在套管的中心；将管子清理干净，保证粘接部位清洁干燥，在插入套管的管子接头表面用小毛刷涂抹PVC胶粘剂，要均匀、不漏刷、不流坠，立即将刷好胶水的管头。
