D型(原DA1型)卧式多级离心泵(性能参数)
D型卧式多级离心泵使用说明书
D型卧式多级离心泵使用说明书-CAL-FENGHAI.-(YICAI)-Company One1D、DG系列多级离心清水泵使用说明书河北高通泵业有限公司一、概述D、DG型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水用。
供输送不含固体颗粒及磨料。
不含悬浮物的清水，或物理化学性质类似于清水的其它液体。
被输送液体温度在-20℃~80℃。
二、型号说明1）例150D/DG30X5150—泵吸入口直径（mm）D、DG—多级、节段式离心清水泵30—单级扬程为30m5—泵级数为5级2）例D/DG 280-43X5D/DG—多级、节段式离心清水泵280—泵的流量（m3/h）43—单级扬程为43m5—泵级数为5级三、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。
2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体。
整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。
3、轴承部分本D、DG型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。
泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。
4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。
5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。
在下述操作程序中，请注意“警告”、“小心”、“注意”标记词，这些词旨在强调人身安全和恰当的操作方法及维修方面的重点，其词义解释如下：警告：操作程序、习惯等若违背，可能引起人身伤亡事故小心：操作程序、习惯等若违背，可能引起对设备的损坏注意：操作程序、条件等应引起高度重视四、到货检查到货后，应立即对设备进行验收，因装运引起的任何缺陷应立即报告给承运人。
D型多级离心泵
D型单级多吸离心清水泵D型多级离心泵概述：D型泵为单级、多吸、节段式离心清水泵。
适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
D型多级离心泵参数范围：流量Q 10~500m3/s扬程H 33~850mD型多级离心泵型号说明：D型泵在型号表示方法上有三种，现分述如下：1）D280-43/84×5“D”－表示单级、多吸、节段式离心清水泵。
“280”－表示泵的流量（m3/h）。
“43”－表示泵的单级扬程（m）。
“84”－表示年号。
“5”－表示级数。
2）D80-30×5“D”－表示单级、多吸、节段式离心清水泵。
“80”－表示泵的吸入口直径（mm）。
“30”－表示泵的单级扬程（m）。
“5”－表示级数。
这种方法表示的泵只有D80－30。
3）150D30×5“150”－表示泵的吸入口直径（mm）。
“D”－表示单级、多吸、节段式离心清水泵。
“30”－表示泵的单级扬程（m）。
“5”－表示级数。
D型多级离心泵结构型式：D型泵为卧式安装。
除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。
所有D型泵的吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
D型多级离心泵旋转方向：从电机端向泵看为顺时针方向旋转。
D型多级离心泵主要零件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。
D型多级离心泵成套范围：泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
727374757677787980。
D型多级离心水泵品牌型号及参数说明
■D型多级离心水泵■上海沈泉泵阀制造有限公司☆产品概述D型泵系单吸多级分段式离心泵，供输送清水及物理化学性质类似于水的液体之用。
本型泵扬程H23至153.6米，流量为12.6至39.6米3／时。
液体的最高温度不得超过80％，广泛应用于矿山排水，工厂及城市给水之用。
目前主要生产D型泵有：50D8 80D12 100D16 125D25☆型号意义☆产品结构1 轴承盖2 螺母3 轴承4 挡水套5 轴套架6 轴套甲7 填料压盖 8 填料环 9 进水段 10中间套 11密封环 12 叶轮13 中段 14 导叶挡板 15 导翼套 16拉紧螺栓 17出水段导翼 18 平衡套19 平衡 20 平衡环 21 出水段 22尾盖 23轴 24 轴套乙50D-8 80D-12100D-16 125D-2550D8流量Q功率N(千瓦)级数米3/时升/秒总扬程H (米)转数n (转/分)轴功率电动机功率效率η%气蚀余量h(米)叶轮直径(毫米)212.618 23.4 3.5 5 6.5 23 19 13 29501.43 1.5 1.482.255 65 56 2.3 105312.618 23.4 3.5 5 6.5 34.5 28.5 19.5 2950 2.145 2.25 2.22 3 55 62 56 2.3 105 412.618 23.4 3.5 5 6.5 46 38 26 2950 2.86 3 2.96 4 55 62 56 2.3 105 512.618 23.4 3.5 5 6.5 57.5 47.5 32.5 2950 3.575 3.75 3.7 5.5 55 62 56 2.3 105 612.618 23.4 3.5 5 6.5 66 57 39 2950 4.29 4.5 4.44 5.5 55 62 56 2.3 105 712.618 23.4 3.5 5 6.5 80.5 66.5 45.5 2950 5.005 5.25 5.18 7.5 55 62 56 2.3 105 812.818 23.4 3.5 5 6.5 92 76 52 2950 5.72 6 5.92 7.5 55 62 56 2.3 105 912.818 23.4 3.5 5 6.5 103.5 85.5 58.5 2950 6.435 6.75 6.66 7.5 55 62 56 2.3 105 1012.618 23.4 3.5 5 6.5 115 95 65 2950 7.15 7.5 7.4 11 55 62 56 2.3 105 1112.618 23.4 3.5 5 6.5 126.5 104.5 71.5 2950 7.865 8.25 8.14 11 55 62 56 2.3 105 1212.618 23.43.5 5 6.5138 114 782950 8.58 9 8.8811 55 62 562.3 10580D12流量Q功率N(千瓦)级数米3/时 升/秒总扬程 H (米) 转数 n (转/分)轴功率电动机功率 效率 η % 气蚀 余量 h(米)叶轮 直径 (毫米)225.232.4 39.6 7 9 11 25.6 22.7 17.6 2950 2.52 2.68 2.72 3 69.5 75 69.5 2.8110325.232.4 39.6 7 9 11 38.4 34.05 26.4 2950 3.78 4.02 4.08 5.5 69.5 75 69.5 2.8110425.232.4 39.6 7 9 11 51.2 45.4 35.2 2950 5.04 5.36 5.44 7.5 69.5 75 69.5 2.8110525.232.4 39.6 7 9 11 64 56.75 44 2950 6.3 6.7 6.8 7.5 69.5 75 69.5 2.8110625.232.4 39.6 7 9 11 76.8 68.1 52.8 2950 7.56 8.04 8.16 11 69.5 75 69.5 2.8110725.232.4 39.6 7 9 11 89.6 79.45 61.6 2950 8.82 9.38 9.52 11 69.5 75 69.5 2.8110825.232.4 39.6 7 9 11 102.4 90.8 70.4 2950 10.08 10.72 10.28 15 69.5 75 69.5 2.8110925.232.4 39.6 7 9 11 115.2 102.15 79.2 2950 11.34 11.06 12.24 15 69.5 75 69.5 2.81101025.232.4 39.6 7 9 11 128 113.5 88 2950 12.6 13.4 13.6 15 69.5 75 69.5 2.81101125.232.4 39.6 7 9 11 140.8 124.85 96.8 2950 13.86 14.74 14.96 18.5 69.5 75 69.5 2.81101225.232.4 39.67 9 11153.6 136.2 105.62950 15.12 16.08 16.3218.5 69.5 75 69.52.8110100D16流量Q功率N(千瓦)级数米3/时 升/秒 总扬程 H (米) 转数 n (转／分)轴功率电动机功率 效率 η % 气蚀 余量 h(米)叶轮 直径 (毫米)23654 72 1 0 1 5 20 38.8 35.2 28.4 2950 6.59 7.2 7.65 11 58 71.5 73 3.313133654 72 10 15 20 58.2 52.8 42.6 2950 9.85 10.8 11.45 15 58 71.5 73 3.313143654 72 10 15 20 77.6 70.4 56.8 2950 13.18 14.4 15.28 18.5 58 71.5 73 3.313153654 72 10 15 20 97 88 71 2950 16.47518 19.1 22 58 71.5 73 3.313163654 72 10 15 20 116.4 105.6 85.2 2950 19.77 21.6 22.9 30 58 71.5 73 3.313173654 72 10 15 20 135.8 123.2 99.4 2950 23.06525.2 26.7 30 58 71.5 73 3.313183654 72 10 15 20 155.2 140.8 113.6 2950 26.36 28.8 30.5 37 58 71.5 73 3.313193654 72 10 15 20 174.6 158.4 127.8 2950 29.65532.4 34.4 37 58 71.5 73 3.3131103654 72 10 15 20 194 176 142 2950 32.95 36 38.2 45 58 71.5 73 3.3131113654 72 10 15 20 213.6 198.6 156.2 295 0 36.24539.6 43.7 55 58 71.5 73 3.3131123654 7210 15 20232.8 211.2 170.4295 0 39.54 43.2 45.955 58 71.5 733.31 31125D25流量Q功率N(千瓦)级数米3／时升/秒总扬程 H(米)转数 n(转／分)轴功率电动机功率效率 n% 气蚀 余量h(米) 叶轮 直径(毫米)290108 126 25 30 35 46 40 32 2950 15.2 15.6 15.4 18.575 76 7l 3.6 4 5.3 152 390108 126 25 30 35 69 60 48 2950 22.8 23.4 23.1 30 75 76 71 3.6 4 5.3 152 490108 126 25 30 35 92 80 64 2950 30.4 31.2 30.8 37 75 76 71 3.6 4 5.3 152 590108 126 25 30 35 115 100 80 2950 38 39 38.5 45 75 76 71 3.6 4 5.3 152 690108 126 25 30 35 138 120 96 2950 45.6 46.8 46.2 55 75 76 71 3.6 4 5.3 152 790108 126 25 30 35 161 140 112 2950 53.2 54.6 53.9 75 75 76 71 3.6 4 5.3 152 890108 126 25 30 35 184 160 128 2950 60.8 62.4 61.6 75 75 76 71 3.6 4 5.3 152 990108 126 25 30 35 207 180 144 2950 68.4 70.3 69.3 90 75 76 71 3.6 4 5.3 152 1090108 12625 30 35230 200 1602950 76 78 7790 75 76 713.6 4 5.3152☆结构说明D型水泵为多级分段式，其吸人口位于进水段上，成水平方向，吐出口在出水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
D型(原DA1型)卧式多级离心泵(性能全参数)
D型(原DA1型)卧式多级离心泵（性能参数）如D(DF、DY、MD)600-60×6D ---- 表示多级清水离心泵DF ---- 表示耐腐多级离心泵DY ---- 表示多级离心油泵MD ---- 表示耐磨多级离心泵600 ---- 表示设计点流量为600m³/h60 ---- 表示设计点单级扬程为60m 6 ---- 表示级数为6级如150D30×7150 ---- 表示泵吸入口直径为150mmD ---- 表示多级离心清水泵30 ---- 表示泵设计点单级扬程为30m 7 ----表示级数为7级(1) D(DF、DY、MD)6-25(2) D(DF、DY、MD)6-50(3) D(DF、DY、MD)12-25(4) D(DF、DY、MD)12-50(5) D(DF、DY、MD)25-30(6) D(DF、DY、MD)25-50(7) 80D(DF、DY、MD)12(8) D(DF、DY、MD)80-30(9) D(DF、DY、MD)46-30(10) D(DF、DY、MD)46-50(11) 100D(DF、DY、MD)16(12) D(DF、DY、MD)85-45? [100 D(DF、DY、MD)45]13) D(DF、DY、MD)85-67(14) D(DF、DY、MD)120-50(15) 125D(DF、DY、MD)25(16) D(DF、DY、MD)155-30? [150D(DF、DY、MD)30](17) D(DF、DY、MD)155-67(18) D(DF、DY、MD)280-43 [200D(DF、DY、MD)43](19) D(DF、DY、MD)280-65 [200D(DF、DY、MD)65](20) D(DF、DY、MD)360-40(21) D(DF、DY、MD)450-60(22) D(DF、DY、MD)500-57(23) D(DF、DY、MD)580-60(24) D(DF、DY、MD)600-60(25) D(DF、DY、MD)720-60。

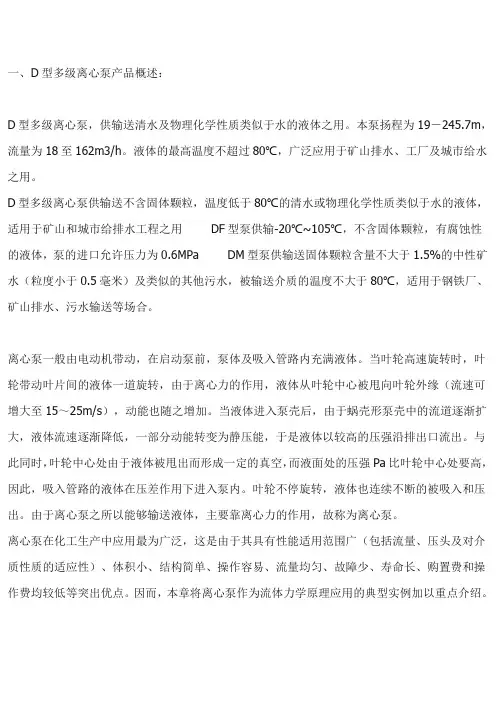

D型多级离心泵技术说明.
一、D型多级离心泵产品概述：D型多级离心泵，供输送清水及物理化学性质类似于水的液体之用。
本泵扬程为19－245.7m，流量为18至162m3/h。
液体的最高温度不超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
D型多级离心泵供输送不含固体颗粒，温度低于80℃的清水或物理化学性质类似于水的液体，适用于矿山和城市给排水工程之用DF型泵供输-20℃~105℃，不含固体颗粒，有腐蚀性的液体，泵的进口允许压力为0.6MPa DM型泵供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合。
离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。
当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。
当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。
与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。
叶轮不停旋转，液体也连续不断的被吸入和压出。
由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。
离心泵在化工生产中应用最为广泛，这是由于其具有性能适用范围广（包括流量、压头及对介质性质的适应性）、体积小、结构简单、操作容易、流量均匀、故障少、寿命长、购置费和操作费均较低等突出优点。
因而，本章将离心泵作为流体力学原理应用的典型实例加以重点介绍。
一. 离心泵的基本结构和工作原理讨论离心泵的基本结构和工作原理，要紧紧扣住将动能有效转化为静压能这个主题来展开（一）离心泵的基本结构离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。
具有若干个（通常为4～12个）后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。
D型卧式多级离心泵使用说明书
D、DG系列多级离心清水泵使用说明书河北高通泵业有限公司一、概述D、DG型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水用。
供输送不含固体颗粒及磨料。
不含悬浮物的清水，或物理化学性质类似于清水的其它液体。
被输送液体温度在-20℃~80℃。
二、型号说明1）例150D/DG30X5150—泵吸入口直径（mm）D、DG—多级、节段式离心清水泵30—单级扬程为30m5—泵级数为5级2）例D/DG 280-43X5D/DG—多级、节段式离心清水泵280—泵的流量（m3/h）43—单级扬程为43m5—泵级数为5级三、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。
2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体。
整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。
3、轴承部分本D、DG型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。
泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。
4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。
5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。
在下述操作程序中，请注意“警告”、“小心”、“注意”标记词，这些词旨在强调人身安全和恰当的操作方法及维修方面的重点，其词义解释如下：警告：操作程序、习惯等若违背，可能引起人身伤亡事故小心：操作程序、习惯等若违背，可能引起对设备的损坏注意：操作程序、条件等应引起高度重视四、到货检查到货后，应立即对设备进行验收，因装运引起的任何缺陷应立即报告给承运人。
说明书文本和其它部件（如电机）的说明书及装箱单应存放在一个安全方便的地方以供随时参考。
D型煤矿用多级清水离心泵说明书
D型煤矿用多级清水离心泵说明书一、概述1.1D型煤矿用多级清水离心泵是卧式多级清水离心泵。
它适用于输送清水及物理化学性质类似于清水的其它液体。
广泛应用于工厂、城市供水、矿山排水等场合。
1.2D型泵抽送介质温度不大于80℃。
本型泵系列性能范围（按规定点）：流量：25—288m³/h扬程：90—603m各种型号水泵性能参数见附表。
1.3型号意义说明D155—67×9 200D43×4D—煤矿用多级清水离心泵D—煤矿用多级清水离心泵155—额定流量（m³/h）200—泵进口直径67—单级扬程（m）43—单级扬程9—级数4—级数二、结构说明本系列的卧式多级离心泵为两端支承，壳体部分是节段式，泵传动方式是通过弹性联轴器与电动机联接；泵的旋转方向，从驱动端看泵，为顺时针旋转。
2.1 定子部分主要由吸入段、中段、吐出段、填料函体等分别用拉紧螺栓和螺栓联接成一体，吐出口均垂直向上，吸入口为水平方向。
2.2 转子部分主要由轴、叶轮、平衡盘及轴套等零件组成。
2.3泵的密封2.3.1 吸入段、中段、吐出段之间的静止结合面用纸垫来密封。
2.3.2 泵各级间采用节流密封。
2.3.3 泵的两侧轴封采用软填料密封。
2.3.4 采用挡水圈挡水，防止水进入轴承。
2.4 轴承部分整个转子由轴两端的滚柱轴承来支承，轴承采用油脂润滑。
五、泵的装配与检测本型泵装配质量的好与坏对泵的性能及运行稳定性影响特别显著。
诸如叶轮出口中心与导叶进口中心的对准、泵的转子部分与定子部分的各个密封间隙值大小及均匀等，装配式应按图纸的技术要求，方能保证装配质量。
5.1转子部件以两轴承为支撑分别测量叶轮口环、叶轮挡套（或叶轮后脐子）、平衡挡套的圆跳动值a及平衡盘端面的跳动值b应符合转子结合部图纸（随机图纸）的要求。
5.2定子部分测量转子轴向串平衡环（套）的端面跳动值，应符合总装图和要求5.3装配完毕后，用手盘动转子，检查泵内是否有摩擦声或转动不灵活等不正常现象。
D型多级泵结构型号参数
多级泵主要由定子、转子、轴承和轴封四大部分组成：1、多级泵定子部分主要由吸入段、中段、吐出段和导叶等组成，有拉紧螺栓将各段夹紧，构成工作室。
D型泵一般水平吸入，垂直向上吐出；用于是油田注水时，泵进出口均垂直向上。
DG型多级泵出、入口均垂直向上。
2、多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。
轴向力由平衡盘平衡。
3、多级泵轴承主要由轴承体、轴承和轴承压盖等组成，轴承用油脂或稀油润滑。
4、多级泵轴封采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。
D型泵水封水来源于泵内的压力水。
DG型泵水封水来源于外部供水。
5、多级泵转动泵通过弹性联轴器由原动机直接驱动。
从原动机端看泵，泵为顺时针方向旋转D、DG型泵是卧式单吸多级节段式离心泵。
供输送清水（含杂质量小于1%，颗粒度小于0.1mm）或物理化学性质类似于水的其它液体。
D型泵输送介质温度小于80℃，适用于矿山排水、油田注水、工厂和城市给、排水等场合。
油田注水泵根据介质的腐蚀性，泵采用不同的材质。
DG型泵输送介质温度小于105℃，适用于各种锅炉给水。
多级泵与单级泵有什么区别？1、单级泵是指只有一只叶轮的泵，最高扬程只有125米；2、多级泵是指有两只或两只以上叶轮的泵，最高扬程可以超过125米；多级泵在单级泵扬程需要必须配两级电机的情况下，可以通过增加叶轮个数来配用四级电机，从而可以提高泵使用寿命和降低机组噪音，但是多级泵维修相对单级泵来说要困难一点。
3、在泵实际需要扬程小于125米时，可根据泵房面积、泵价格（多级泵一般比单级泵价格偏高）、等因素综合考虑该选用单级泵还是多级泵。
随着技术的进步，单级叶轮的泵可通过提高泵的转速来提高泵的扬程，可代替多级泵，只是价格贵一点。
二、多级泵的管理维护及作业注意事项泵要分为电与机两个方面，对于机的方面，主要把以前的维护记录调出来比对一下就知道了。
其次就是电的方面了，要了解每台泵电机的功率，对他的控制系统有一定的了解。
D型(原DA1型)卧式多级离心泵(性能参数)
D型(原D A1型)卧式多级离心泵（性能参数）?如D(DF、DY、MD)600-60×6D?????---- 表示多级清水离心泵DF??? ---- 表示耐腐多级离心泵DY??? ---- 表示多级离心油泵MD??? ---- 表示耐磨多级离心泵600?? ---- 表示设计点流量为600m3/h 60???? ---- 表示设计点单级扬程为60m 6?????? ---- 表示级数为6级如150D30×7150???---- 表示泵吸入口直径为150mm D??????---- 表示多级离心清水泵30???? ---- 表示泵设计点单级扬程为30m 7?????? ----表示级数为7级(1) D(DF、DY、MD)6-25(2) D(DF、DY、MD)6-50(3) D(DF、DY、MD)12-25(4) D(DF、DY、MD)12-50(5) D(DF、DY、MD)25-30(6) D(DF、DY、MD)25-50(7) 80D(DF、DY、MD)12(8) D(DF、DY、MD)80-30(9) D(DF、DY、MD)46-30(10) D(DF、DY、MD)46-50(11) 100D(DF、DY、MD)16(12) D(DF、DY、MD)85-45 [100 D(DF、DY、MD)45]13) D(DF、DY、MD)85-67(14) D(DF、DY、MD)120-50(15) 125D(DF、DY、MD)25(16) D(DF、DY、MD)155-30 [150D(DF、DY、MD)30](17) D(DF、DY、MD)155-67(18) D(DF、DY、MD)280-43 [200D(DF、DY、MD)43](19) D(DF、DY、MD)280-65 [200D(DF、DY、MD)65](20) D(DF、DY、MD)360-40(21) D(DF、DY、MD)450-60(22) D(DF、DY、MD)500-57(23) D(DF、DY、MD)580-60(24) D(DF、DY、MD)600-60(25) D(DF、DY、MD)720-60。
d型原da型卧式多级离心泵性能参数
如D（DF、DY MD）600-60X 6D ---- 表示多级清水离心泵DF —表示耐腐多级离心泵DY ---- 表示多级离心油泵MD ---- 表示耐磨多级离心泵600 ---- 表示设计点流量为600m3/h60 ---- 表示设计点单级扬程为60m 6 ---- 表示级数为6级如150D30X7150 ---- 表示泵吸入口直径为150mmD ---- 表示多级离心清水泵30 —表示泵设计点单级扬程为30m 7 ----表示级数为7级(1) D(DF、DY MD)6-25(2) D(DF、DY MD)6-50(6) D(DF 、DY MD)25-50转速(r/min)扬程 级数H(m) (%)效率n(7) 80D(DF、DY MD)12(10) D(DF、DY MD)46-50(12) D(DF、DY MD)85-45? [100 D(DF、DY MD)45]13) D(DF、DY MD)85-67(14) D(DF、DY MD)120-50(16) D(DF、DY MD)155-30? [150D(DF、DY MD)30](17) D(DF、DY MD)155-67(18) D(DF 、DY MD)280-43级数流量Q扬程H(m)转速n(r/min)效率n(%)轴功率N(kw)配用电机必需汽蚀 余量NPSHr(m)叶轮 直径D(mm)泵重量 (kg)电机重量(kg)m3/hL/s功率(kw)型号9468.618551.4693.028685.2110Y315S-4667875良良良良7692.5益 益141益102.9益3280 77.8 1291480 77 127.7160Y315L1-4 4.73607871135泵泵114泵138.8泵188137.7业业业业4172170.3200Y315L2-4908125533593.1756.0152185.0532469413 608536 472 684603 531226.4267.7315Y355L2-27821650288.9258.8Y355L1-2305.9 355(IP23)8521545330.2291.1Y4001-2344.2 450(IP23/6KV)9222750371.5(19) D(DF、DY MD)280-65 [200D(DF、DY MD)65](20) D(DF、DY MD)360-40(21) D(DF、DY MD)450-60(23) D(DF、DY MD)580-60520 (24) D(DF、DY MD)600-60流量Q 配用电机必需汽蚀余量叶轮r扬程转速效率n 轴功率直径泵电机级数m3/h L/sH n(%) N 功率(kw)型号NPSHrD重量重量(m) (r/min) (kw)(m)(mm)(kg) (kg)130202Y3555-42 450 125 120 78 238.8280(IP23/6KV)4.01750 1890110 241.8良良195 良302.6 良3 益益180益358.9 450Y4003-4益1950 2640 600 166.61651480 82363.1(IP23/6KV)4.8 455泵泵260 泵403.6Y4005-4泵4业业240业478.5 560(IP23/6KV)业2260 2880638 177.2 220 79 483.25.25 325 504.5710Y4502-42570 3670(IP23/6KV)48044058554049565010 600550806Y5002-4924 1120(IP23/6KV)3500 4830 958907Y5003-41040 1250(IP23/6KV)3810 4930 10771008Y5003-41155 1250(IP23/6KV)4120 4930 1197。
D型 原DA 型 卧式多级离心泵 性能参数
D型(原DA1型)卧式多级离心泵（性能参数）如D(DF、DY、MD)600-60×6D---- 表示多级清水离心泵DF ---- 表示耐腐多级离心泵DY ---- 表示多级离心油泵MD ---- 表示耐磨多级离心泵600 ---- 表示设计点流量为600m3/h 60 ---- 表示设计点单级扬程为60m 6 ---- 表示级数为6级如150D30×7150---- 表示泵吸入口直径为150mm D---- 表示多级离心清水泵30 ---- 表示泵设计点单级扬程为30m 7 ----表示级数为7级(1) D(DF、DY、MD)6-25(2) D(DF、DY、MD)6-50(3) D(DF、DY、MD)12-25(4) D(DF、DY、MD)12-50(5) D(DF、DY、MD)25-30(6) D(DF、DY、MD)25-50(7) 80D(DF、DY、MD)12(8) D(DF、DY、MD)80-30(9) D(DF、DY、MD)46-30(10) D(DF、DY、MD)46-50(11) 100D(DF、DY、MD)16(12) D(DF、DY、MD)85-45 [100 D(DF、DY、MD)45]13) D(DF、DY、MD)85-67(14) D(DF、DY、MD)120-50(15) 125D(DF、DY、MD)25(16) D(DF、DY、MD)155-30 [150D(DF、DY、MD)30](17) D(DF、DY、MD)155-67(18) D(DF、DY、MD)280-43 [200D(DF、DY、MD)43](19) D(DF、DY、MD)280-65 [200D(DF、DY、MD)65](20) D(DF、DY、MD)360-40(21) D(DF、DY、MD)450-60(22) D(DF、DY、MD)500-57(23) D(DF、DY、MD)580-60(24) D(DF、DY、MD)600-60(25) D(DF、DY、MD)720-60。
卧式多级离心泵技术及参数
卧式多级离心泵技术及参数
一、卧式多级离心泵产品概述：
卧式多级离心泵系卧式、单吸多级、分段式结构，是最新开发生产的节能系列产品。
具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。
主要输送清水或物理化学性质类似于水的其他液体。
产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。
二、卧式多级离心泵产品特点：
1、水力模型先进，效率高，性能范围广。
2、泵结构紧凑、布置合理、外形美观。
3、进出口径相同，便于管路连接。
4、泵运行平稳，噪音低，寿命长。
5、密封可靠、无泄漏。
三、卧式多级离心泵技术参数：
流量：18-155m3/h；
扬程：18-270m；
功率：2.2-180kw；
转速：1450r/min；
口径：φ50-φ150；
温度范围：0-+80℃；
工作压力：≤3.0Mpa。
四、卧式多级离心泵型号意义：
五．卧式多级离心泵适用范围：
适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。
六、卧式多级离心泵性能参数：。
D卧式多级离心泵性能参数表
D卧式多级离心泵性能
参数表
文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
200D43卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改
D型泵法兰尺寸表
单位：mm
8
右侧（参看外形安装图）
8
右侧（参看外形安装图）
8
右侧（参看外形安装图）
8
右侧（参看外形安装图）
8
右侧（参看外形安装图）
8
右侧（参看外形安装图）
8
右侧（参看外形安装图）
200D43 卧式多级离心泵性能参数说明书
长沙泵业有限公司
2006.6。
D卧式多级离心泵性能参数表
D卧式多级离心泵性能参
数表
The latest revision on November 22, 2020
200D43卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6M P a。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相
D型泵法兰尺寸表
mm
D
8看外形安装图）
8看外形安装图）
8看外形安装图）
8看外形安装图）
8看外形安装图）
8
看外形安装图）
D450-60/84型泵外形安装尺寸表
8
看外形安装图）
200D43 卧式多级离心泵性能参数说明书
长沙泵业有限公司
2006.6。
D型(原DA1型)卧式多级离心泵(性能参数)
D型(原DA1型)卧式多级离心泵（性能参数）如D(DF、DY、MD)600-60×6D ---- 表示多级清水离心泵DF ---- 表示耐腐多级离心泵DY ---- 表示多级离心油泵MD ---- 表示耐磨多级离心泵600 ---- 表示设计点流量为600m³/h60 ---- 表示设计点单级扬程为60m 6 ---- 表示级数为6级如150D30×7150 ---- 表示泵吸入口直径为150mmD ---- 表示多级离心清水泵30 ---- 表示泵设计点单级扬程为30m 7 ----表示级数为7级(1) D(DF、DY、MD)6-25(2) D(DF、DY、MD)6-50(3) D(DF、DY、MD)12-25(4) D(DF、DY、MD)12-50(5) D(DF、DY、MD)25-30(6) D(DF、DY、MD)25-50(7) 80D(DF、DY、MD)12(8) D(DF、DY、MD)80-30(9) D(DF、DY、MD)46-30(10) D(DF、DY、MD)46-50(11) 100D(DF、DY、MD)16(12) D(DF、DY、MD)85-45? [100 D(DF、DY、MD)45]13) D(DF、DY、MD)85-67(14) D(DF、DY、MD)120-50(15) 125D(DF、DY、MD)25(16) D(DF、DY、MD)155-30? [150D(DF、DY、MD)30](17) D(DF、DY、MD)155-67(18) D(DF、DY、MD)280-43 [200D(DF、DY、MD)43](19) D(DF、DY、MD)280-65 [200D(DF、DY、MD)65](20) D(DF、DY、MD)360-40(21) D(DF、DY、MD)450-60(22) D(DF、DY、MD)500-57(23) D(DF、DY、MD)580-60(24) D(DF、DY、MD)600-60(25) D(DF、DY、MD)720-60。
D型(原DA1型)卧式多级离心泵(性能参数)
395
14
728
700
672
26.5
40.0
47.4
55
Y250M-2
308
395
(3)D(DF、DY、MD)12-25
级数
流量Q
扬程
H
(m)
转速
n
(r/min)
效率η
(%)
轴功率
N
(kw)
配用电机
必需汽蚀余量
NPSHr
(m)
叶轮
直径
D
(mm)
泵
重量
(kg)
电机
重量
(kg)
m3/h
L/s
功率(kw)
流量Q
扬程
H
(m)
转速
n
(r/min)
效率η
(%)
轴功率
N
(kw)
配用电机
必需汽蚀余量
NPSHr
(m)
叶轮
直径
D
(mm)
泵
重量
(kg)
电机
重量
(kg)
m3/h
L/s
功率(kw)
型号
2
15
良
益
25
泵
业
30
4.17
良
益
6.94
泵
业
8.33
68
60
55
2950
50
良
益
62
泵
业
63
5.56
6.58
7.14
11
55
Y250M-2
355.3
395
8
412
400
384
38.2
D型卧式多级离心泵(抽真空给水泵)
15
80D12×9 32.4 102.15 2950 11.06
15
80D12×10 32.4 113.5 2950 13.4
15
80D12×11 32.4 124.85 2950 14.74
18.5
80D12×12 32.4 136.2 2950 16.08
18.5
100D16×2 54
35.2 2950 7.2
71.5
3.3
71.5
3.3
71.5
3.3
71.5
3.3
71.5
3.3
76
4
125D15×3 108
60
2950 23.4
30
76
4
125D15×4 108
80
2950 31.2
37
76
4
125D15×5 108
100 2950
39
45
76
4
125D15×6 108
120 2950 46.8
55
76
11
100D16×3 54
52.8 2950 10.8
15
100D16×4 54
70.4 2950 14.4
18.5
100D16×5 54
88
2950
18
22
100D16×6 54 105.6 2950 21.6
30
100D16×7 54 123.2 2950 25.2
30
100D16×8 54 140.8 2950 28.8
校正或更改底阀情况.或更改吸 入管。降低吸水高度。
检査或缩短水管及检査电机。取 下水管接头清洗叶轮。增加水泵轴转
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D型(原DA1型)卧式多级离心泵（性能参数）
如D(DF、DY、MD)600-60×6
D ---- 表示多级清水离心泵
DF ---- 表示耐腐多级离心泵
DY ---- 表示多级离心油泵
MD ---- 表示耐磨多级离心泵
600 ---- 表示设计点流量为600m³/h
60 ---- 表示设计点单级扬程为60m 6 ---- 表示级数为6级
如150D30×7
150 ---- 表示泵吸入口直径为150mm
D ---- 表示多级离心清水泵
30 ---- 表示泵设计点单级扬程为30m 7 ----表示级数为7级
(1) D(DF、DY、MD)6-25
(2) D(DF、DY、MD)6-50
(3) D(DF、DY、MD)12-25
(4) D(DF、DY、MD)12-50
(5) D(DF、DY、MD)25-30
(6) D(DF、DY、MD)25-50
(7) 80D(DF、DY、MD)12
(8) D(DF、DY、MD)80-30
(9) D(DF、DY、MD)46-30
(10) D(DF、DY、MD)46-50
(11) 100D(DF、DY、MD)16
(12) D(DF、DY、MD)85-45? [100 D(DF、DY、MD)45]
13) D(DF、DY、MD)85-67
(14) D(DF、DY、MD)120-50
(15) 125D(DF、DY、MD)25
(16) D(DF、DY、MD)155-30? [150D(DF、DY、MD)30]
(17) D(DF、DY、MD)155-67
(18) D(DF、DY、MD)280-43 [200D(DF、DY、MD)43]
(19) D(DF、DY、MD)280-65 [200D(DF、DY、MD)65]
(20) D(DF、DY、MD)360-40
(21) D(DF、DY、MD)450-60
(22) D(DF、DY、MD)500-57
(23) D(DF、DY、MD)580-60
(24) D(DF、DY、MD)600-60
(25) D(DF、DY、MD)720-60。
