捣固车空气制动及气动系统
捣固车电气系统原理
08-32捣固车电气控制系统原理第一章概述一、结构08-32捣固车主机是由两轴转向架、专用车体和前后司机室、捣固装置、夯实装置、起拨道装置、检测装置、液压系统、电气系统、动力装置和动力传动系统、制动系统、操纵装置等组成。
附属设备由材料车、激光准直、线路测量设备等组成。
图1-1是08-32型捣固车结构外形图。
08-32型捣固车有32个捣固镐头,分列在两条钢轨的内外侧,同时可以捣固两根轨枕,作业走行是步进式。
08-32型捣固车是集机、电、液、气为一体的大型养路机械,车上采用了大量的先进技术,如电液伺服控制技术、自动检测技术、计算机控制技术、激光矫直技术等。
08-32型捣固车是我国80年代引进plasser/tueurer的捣固车制造技术,在此基础上通过消化吸收实现国产化,由昆明中铁集团、株洲电力机车研究所、戚墅堰机车车辆工艺研究所联合制造。
现在08-32型捣固车是目前应用最多的一种捣固车。
随着时间的推移,相继出现了09-32、08-475、08-32C、 09-3X、09-4X。
这些车型都是在08-32的基础上演变过来的。
09-32是连续式捣固车、08-475是道岔捣固车、08-32C是去掉材料车的捣固车、09-3X是一次可捣三根轨枕的捣固车。
功能增加了,效率提高了,但基本工作原理与08-32差不多。
因此,掌握了08-32捣固车的基本原理,也就不难理解其他车型的工作原理了。
二、主要技术性能1、08-32捣固车作业条件见表1-1-12、08-32捣固车的主要结构参数见表1-1-23、08-32捣固车的主要技术性能见表1-1-3三、捣固车用途捣固车用在铁道线路的新线建设、旧线大修和运营线路维修作业中,对轨道进行拨道、起道抄平、石渣捣固及道床肩部石渣的夯实作业。
使轨道方向、左右水平和前后高低达到线路设计标准或线路维修规则的要求,提高道床石渣的密实度,增加轨道的稳定性,保证列车安全高速运行。
利用捣固车对铁道线路进行作业,可以减少人力,降低工人的的劳动强度,提高线路的作业效率和精度。
CRH2型动车组空气制动及供风系统
CRH2型动车组空气制动及供风系统制动是人为地利用制动力使列车减速、停车、阻止其运动或加速的统称。
正常运行状况下,CRH2型动车组采用常用制动、快速制动使运行中的动车组能迅速地减速或停车,防止动车组在下坡道上增速或超速;停放制动采用铁靴方式(在坡道最上方位置的头车的前3轴中没置6个铁靴)来防止停放的动车组因重力或风力作用而溜逸。
从系统组成和类型来说,CRH2型动车组制动系统采用复合制动模式,即再生制动+电气指令式空气制动。
电气指令式空气制动采用微机控制的直通式电空制动。
本章对微机控制的直通电空制动及其供风做详细说明。
10.1 制动系统的组成及特点10.1.1CRH2型动车组制动系统的组成CRH2型动车组制动系统由制动控制系统、基础制动系统及空气供给系统三大部分组成。
制动控制系统包括:制动信号发生装置、制动信号传输装置、制动控制装置。
制动信号发生装置即司机制动控制器,位于1,8号(T1c,T2c)车司机室操纵控制台。
制动信号传输装置借助于列车信息控制系统,包括中央装置、车辆终端装置,采集与传输制动指令,同时接收制动状态指令。
制动控制装置接受制动指令、实施制动力的控制,并以整体集成方式将其吊装在每辆车的地板下。
其内部集成了电子控制单元和由各风动阀(电空转换阀、紧急阀、中继阀、调压阀等)组成的制动控制单元(BCU)、空气制动管路上所需的各种阀门及风缸等。
基础制动装置位于转向架上,由带防滑阀的增压气缸及油压盘式制动装置等组成。
空气供给系统由位于3,5,7号车地板下的3台空气压缩机、干燥器.及用于每辆车的总风缸、制动供给风缸,以及贯穿全车的总风管等组成。
制动设备主要构成及分布情况参见图lO.1、表10.1。
表10.1列车M、T编组情况与制动设备布置对照表注:1.“√”表示该车布置有此设备。
2.制动指令传输装置是制动系统关联设备,属于列车信息控制网络。
CRH2型动车组制动系统采用复合制动模式,即再生制动+电气指令式空气制动。
大型养路机械驾驶资格理论考试专业知识题库及答案
大型养路机械驾驶资格理论考试专业知识题库及答案第一章概述一、填空题1.DC-32K捣固车利用车上的系统,可对作业前、后线路的轨道几何参数进行测量。
2.捣固车的作业走行方式分为式和连续式。
3.DCL-32k连续式双枕捣固车小车具有独立的走行驱动和制动装置,可实现相对主车向前、向后的走行和制动。
4.DC-32k捣固车是大型养路机械中大修、维修机组的主型设备,它有把捣镐。
5.对碎石道床而言,当其不洁度(按重量计)超过30%,应该进行()。
6.动力稳定车通过其()装置产生的强烈水平振动及施加于钢轨的垂直压力,使道砟重新组合,道床均匀下沉,线路达到稳定状态。
二、选择题1.DC-32k捣固车是大型养路机械中大修、维修机组的主型设备,该设备为()捣固车A、单枕B、双枕C、三枕2.下列选项中,不属于捣固车作用的是()。
A、起道抄平作业B、捣固作业C、道砟清筛作业3.()具有对道床进行配砟,整形和清扫轨枕枕面的功能。
A、捣固车B、动力稳定车C、配砟整形车4.()将脏污的道砟从轨枕下挖出,进行清筛后,将清洁道砟回填至道床,将筛出的污土清除到线路外。
A、捣固车B、道砟清筛车C、配砟整形车5.动力稳定车一次作业后,线路的横向阻力值便恢复到作业前的()以上,从而有效地提高了捣固作业后的线路质量。
A、70%B、80%C、90%6.DC-32k捣固车最大允许连挂速度为()km/h。
A、80B、100C、1207.DC-32k捣固车的作业走行方式为()。
A、步进式B、连续式C、定点式三、判断题1.捣固车在运营线进行作业时,必须封锁线路.................................................()。
2.QS-650k全断面道砟清筛机可在不拆除轨排的情况下,通过挖掘链运动将轨排下的道砟挖出.............................................................................................................................()。
09-32型捣固车的结构及主要技术性能

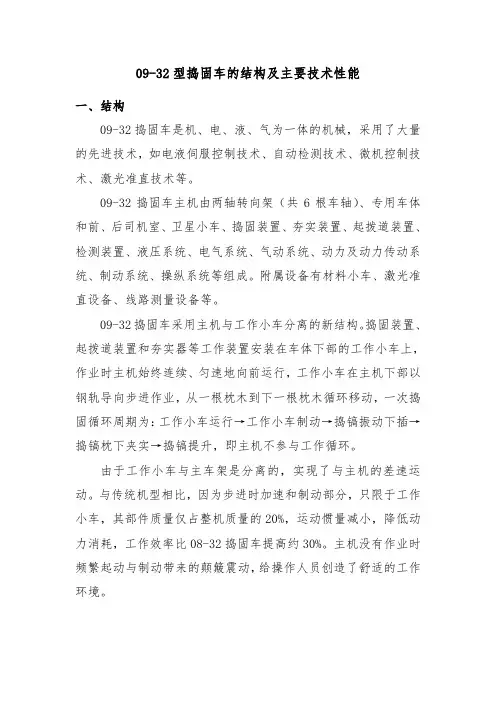

09-32型捣固车的结构及主要技术性能
一、结构
09-32捣固车是机、电、液、气为一体的机械,采用了大量的先进技术,如电液伺服控制技术、自动检测技术、微机控制技术、激光准直技术等。
09-32捣固车主机由两轴转向架(共6根车轴)、专用车体和前、后司机室、卫星小车、捣固装置、夯实装置、起拨道装置、检测装置、液压系统、电气系统、气动系统、动力及动力传动系统、制动系统、操纵系统等组成。
附属设备有材料小车、激光准直设备、线路测量设备等。
09-32捣固车采用主机与工作小车分离的新结构。
捣固装置、起拨道装置和夯实器等工作装置安装在车体下部的工作小车上,作业时主机始终连续、匀速地向前运行,工作小车在主机下部以钢轨导向步进作业,从一根枕木到下一根枕木循环移动,一次捣固循环周期为:工作小车运行→工作小车制动→捣镐振动下插→捣镐枕下夹实→捣镐提升,即主机不参与工作循环。
由于工作小车与主车架是分离的,实现了与主机的差速运动。
与传统机型相比,因为步进时加速和制动部分,只限于工作小车,其部件质量仅占整机质量的20%,运动惯量减小,降低动力消耗,工作效率比08-32捣固车提高约30%。
主机没有作业时频繁起动与制动带来的颠簸震动,给操作人员创造了舒适的工作环境。
二、主要技术性能
09-32捣固车作业条件
09-32捣固车的主要结构参数
09-32捣固车的主要技术性能。
08-32捣固车整机介绍
某一种传动系统很难满足高低速走行两种工况, 故捣固车设计了高低速走行两套传动系统。高速采用 机械传动或液力机械传动,低速采用静液压传动。
7、08-32型捣固车传动系统
7、08-32型捣固车传动系统
08-32捣固车主机有两轴转向架、专用车体、前后司 机室、捣固装置、夯实装置、起拨道装置、检测装置、液 压系统、电气系统、气动系统、动力及动力传动系统、制 动系统、操纵装置等组成。附属设备有材料车、激光准直 设备、线路测量设备等。
2、08-32型捣固车结构
3、08-32型捣固车作业条件
4、08-32型捣固车主要技术性能参数
08-32捣固车 1、08-32捣固作业车特性
轨 枕 双枕捣固车 数 量
作
业 对
线路捣固车
象
走
行 方
连续式捣固车
式
作 业 拨道、起道 功 抄平捣固车 能
1、08-32捣固作业车特性
08-32型捣固车是机电液气为一体的机械,采用先进 的电液伺服控制技术、自动检测技术、微机控制技术和激 光准直技术等。捣固车由32个捣固镐头,同时可捣固两根 轨枕,是步进式多功能线路捣固车。
3.起步平稳,可得到任意小的形式速度,加速迅速、均匀。 4.变矩器具有一定的变速能力,在同样的变速范围内,可减少变速箱档位数。 5.在任何档位都可以进行制动,操作简单,减轻司机的疲劳,利于行驶安全。 6.液力传动的缺点是结构复杂,传动效率低。
7、08-32型捣固车传动系统
08-32捣固车为步进式捣固作业,每捣固完两个轨枕空间向前走行一步,有 时为了使捣固镐头对准轨枕空间,捣固车需要前后稍微移动。所以捣固车在作业 中要频繁起步、制动或换向,这就要求走行操作要简单灵活。液压传动能够满足 这些要求,所以大型捣固车作业走行都采用液压传动。
D0932制动气动调试
D09-32持续式捣固车空气制动及气动系统调试指导书(试行)第一章空气制动系统调试D09-32捣固车制动机已100%国产化,采纳大型养路机械专用的YZ-1制动机,并在YZ-1制动机基础上依照D09-32捣固车的特点作局部改变。
为了在生产调试中有所标准,指导工作人员进行调试,特制订本大纲。
一、管路检查:依照制动系统原理图,结合以下阀座管列位置,逐项检查管路是不是连接正确,确认无误后方可进行下一步。
二、管路漏风检查:1、总风管路:第一关闭总风到中继阀、分派阀和列车管各截断塞门。
从13/1总风缸排水口处外接风源,使总风缸压力尽可能充高,但不超过700kPa,然后关闭总风缸排水阀,切断风源,查看总风缸压力表指针(黑针)保压情形。
假设指针在一分钟内有下降,说明有泄漏,可用香皂水对各接头、焊缝进行检查处置,直至无泄漏为止。
2、均衡风缸管路检查:把大闸手柄推至减缓位1分钟后回到运转位,观看均衡风缸压力表指针(红针),不得有压力降。
假设有,采纳前条的方法找出均衡风缸管路泄漏并排除。
该管路不许诺有任何泄漏。
3、列车管管路检查:打开中继阀主风管的截断塞门,关闭列车管两头的折角塞门,制动机电空阀处于工作状态(即正确地通上电源),把大闸手柄置于减缓位1分钟后推到保压位。
检查列车管压力表指针(黑针)是不是保压,假设漏风应排除。
4、制动缸和单缓管管路检查:大闸手柄置于减缓位1分钟后推到制动位,使制动缸压力尽可能高,但不超过450kPa,然后回到保压位,观看制动缸压力表指针(红针)保压情形。
假设有压降应别离检查制动缸和单缓管管路各接头和焊接部位是不是泄漏,然后排除。
5、作用管路检查:别离把前、后司机室两头小闸手柄推至制动位,使制动缸压力接近360kPa,但不超过。
然后回到保压位,检查制动缸压力表指针是不是保压。
不保压说明作用管路有泄漏,应予排除。
三、制动机性能调试:1、总风缸压力:要求总风缸压力达到700kPa时,溢流阀打开,使总风通过消声器排入大气。
09-32捣固车安全系统分析
09-32捣固车安全系统分析09-32捣固车与08系列捣固车相比较,更加科学更具先进性,由步进式捣改进为连续式捣固,较较明显地改善了及操作人员的工况,减经了操纵人员的疲劳强度,作业效率比08-32提高30%以上。
09-32捣固车的结构、工作原理是在08-32捣固车的基础上进行了改进,运用了一些新的技术,如增加了捣固系统的卫星期三小车装置曲线要素的自动检测系统。
安全保障系统等,通过对09-32捣固车一年多的使用,现就对09-32安全保障系统进行简单分析。
09-32捣固车增加安全保障系统,提高了行车、作业安全系数,防止了因操作人员的误操作导致设备以及行车故障。
为安全生产提供了有效的保证。
一、主要组成B95箱的EL-T6031控制电路板、D1-D6继电器,B2箱EL-5533控制电路板(俗称看门狗)及IS841电磁阀。
二、基本功能需保护状态时,安全保障系统电路控制电磁阀动作,使主风缸送来的气体经进压力调整后进入制动风缸,对单机施加制动使设备不能运行和作业,发挥保护作用,不需保护时工作正常。
三、工作原理1、正党情况下,当总风缸压力达到3.8bar时,单机自动制动。
正常情况下,变矩器的11b24、5b34钥匙开关在分离位,液压系统未建立压力,当总风缸压力达到3.8bar时,即使用单独制动阀施加制动,制动缸仍处于使用独制动阀施加制动,制动缸仍处于制动状态。
控制电路工作过程是继电器95d5、95d6得电吸合,自保继电器95d4得电吸合,当95d4~95d6继电器得电工作后,95d1、95d2继电器得电常开触点吸合,沟通主电源供电回路,但95d3继电器未得电,IS电磁阀不动作控制风路对制动缸充风制动。
控制电路工作过程:电源201-停机按钮4d23/1端-停机按钮4d23/2端-停机按钮2d1/1端-停机按钮2d1/2端-95d6继电器-地,95d6继电器得电动作。
电源经201-停机按钮4d23/11停机按钮4d23/12-停机按钮2d1/11-停机按钮2d1/12-Si24端子-95d1继电器常闭触点12、11-95d2继电器常闭触点12、1195d4继电器-地,95d4继电器得电动作,95d4继电器吸合后通过自身已闭合的触点9、6自保。
单位内部认证捣固车初级考试(试卷编号151)
单位内部认证捣固车初级考试(试卷编号151)1.[单选题]大型养路机械每台设备配备手拉葫芦(不小于5吨)( )个。
A)一B)二C)三D)四答案:B解析:2.[单选题]大型养路机械采用的BF12L513C型柴油机其中的“B” 表示( )。
A)增压B)风冷C)增压中冷D)车用高速四冲程答案:A解析:3.[单选题]线路纵向水平检测原理与线路方向偏差检测的三点式拨道检测原理( )。
A)相同B)不相同C)相似D)有本质的不同答案:A解析:4.[单选题]制动系统、动力传动系统、走行系统和捣固装置的定期保养在机械使用期间,每( )进行1次。
A)1周B)1个月C)3个月D)6个月答案:C解析:5.[单选题]Q235-A中的235用的单位是( )。
A)paB)kpaC)kg6.[单选题]若有空气混入液压油液中,将降低液压油液的体积模量和润滑性能,导致泵气蚀及执行元件低速 ( ) 。
A)冲击B)爬行C)卡死D)损坏答案:B解析:7.[单选题]铁道部党组根据中央关于建设社会主义和谐社会的要求,提出了建设( )的目标和任务,为加快铁路现代化建设提供强大动力,也对铁路职业道德建设提出了新的更高的要求。
A)高速铁路B)现代化铁路C)标准铁路D)和谐铁路答案:D解析:8.[单选题]拉伸试验时,试样拉断前能承受的最大应力称为材料的( )。
A)屈服点B)抗拉强度C)弹性极限D)比例极限答案:B解析:9.[单选题]当图10所示阀芯位于中间位时,其中位机能为( )。
图10A)P型B)C型C)O型D)M型答案:D解析:D)力矩答案:C解析:11.[单选题]YZ-1型制动机分配阀响应( )的压力变化,产生制动和缓解的控制。
A)制动管B)制动缸C)均衡风缸D)工作风缸答案:A解析:12.[单选题]机车车辆距轨面350mm~1250mm处的最大宽度为( )。
A)3100mmB)3150mmC)3200mmD)3250mm答案:C解析:13.[单选题]常用液压元件图形符号中,下图是 ( )的符号。
浅析捣固车电气系统
浅析捣固车电气系统随着时代的发展,我国铁路事业呈现迅猛发展的势头,对铁路路况的质量要求提出了越来越严格的标准,而捣固车作为铁路线路养护的主要设备,呈现出非常重要的作用。
捣固车按其控制原理分类,目前应用主要是步进式和连续式。
步进式采用模拟控制系统,效率低、精度差;而连续式先进的工作方式及控制原理,极大提高了捣固车的运行质量与效率,故得到了广泛应用。
文章从控制角度出发,阐述了捣固车电气控制系统的两大组成部分(作业控制系统及辅助控制系统),并对其技術存在问题作了简单叙述,为相关的工程设计研究提供了理论参考。
标签:捣固车;控制;电气系统捣固车的电气系统负责控制各种作业操作,相当于整个车辆的大脑,对各种养护操作起着直接指挥的作用。
在控制的要求方面,其涉及领域较广,包含:计算机辅助控制(涉及计算机软、硬件的控制)、电子控制(模拟数字量的控制)、电气原理控制(各电器元器件的控制)等。
在实际控制过程中,虽然各零部件的控制相互独立、互不关联,但捣固车电气系统大体可分为两大部分:(1)辅助控制系统;(2)作业控制系统,如图1所示。
1 捣固车电气系统——作业控制系统程序控制系统的主要功能是捣固车整车的逻辑控制及联锁。
捣固车电气系统中作业控制系统主要包含如下五部分内容:(1)程序控制系统;(2)拨道控制系统;(3)起道抄平控制系统;(4)捣固控制系统;(5)轨道参数自动处理系统(简称GV A)。
拨道控制系统主要功能是将轨道拨到所需位置上,它在程序控制系统的控制下,利用液压伺服阀进行动作,使得控制轨道在执行机构作用下进行横向移动,并实现矢距传感器与总拨道信号的闭环控制。
起道抄平系统主要工作任务是将所需的起道控制信号传输给伺服控制电路,这些信号包含:起到量、超高差及其他相关辅助信号。
起道抄平系统主要目的是对轨道超高和纵平实现调控。
捣固控制系统工作任务是实现捣固装置动作(上升、下降)、位移及对应传感器的闭环控制,最终完成相应的捣固作业。
D09-32捣固车作业规程
D09-32型捣固车作业规程1、号位分布图:四号位三号位2 一号位作业规程2.1 运行前的准备工作2.1.2 发动机启动后,检查各车体面板上仪表和报警显示是否正确,不正确时通知司机长进行处理。
2.1.3 检查操作面板所有开关、按扭、电位器等是否在作业前的正确位置,不正确时进行调整。
2.2 放车2.2.1车辆到达作业地点后停车。
停机并点动发动机,同时挂泵直至三号位结合上三个作业泵后,重新启动发动机。
2.2.2 接通液压支撑,气动塞门。
a)打开打开末级离合器挂档总开关,确认末级离合器处于挂上指指示。
b)确认主、辅确认卫星小车液压驱动马达开关(指示灯亮)挂上。
2.2.3 按下列顺序关闭液压系统开关阀:a) 作业压力开关阀;b) 作业油路蓄能器开关阀;c) 高压油路开关阀;d) 高压油路蓄能器开关阀;e) 中间捣镐臂张开压力开关阀。
2.2.4 放下B、C点检测小车(按提升-解锁-下降程序进行)。
2.2.5 放下起拔道装置并闭合夹钳轮(按提升-解锁-下降程序进行,并根据三、四号位的手势指挥,将起拔道装置放下并置于钢轨上)。
2.2.6 按需放下枕端夯实器到作业位:先提升夯拍器;确认夯拍器已解锁完毕;鸣笛一长声,打开2X40开关;按下7X3E开关;最后踩1X10下降踏板即可。
2.2.7 放下捣固装置到作业位:先提升捣固装置;解开气缸锁定;打开2X19开关至作业位;按下7X20开关;最后踩1X10下降踏板即可。
2.2.8 关闭振动开关阀。
2.2.9 观察作业装置指示灯,确认各装置到位。
2.2.10 张紧抄平弦线和拔道弦线。
2.2.11 打开7X2E起道总开关(起道总开关指示灯亮);按需打开夹钳脱轨指示开关7X2F。
2.2.12 根据二号位通知,选择基准轨并打开预加载开关;确定超高轨(超高指示灯亮)。
2.2.13 根据二号位通知,选择拨道系统作业方式(3点法或4点法,原则上使用4点法)。
2.2.14 选择捣固方式(手动、1X、2X);夹持时间(一般打到“4”即0.8s);下插深度(保证下插到位后镐头上沿距离枕木底下沿15mm,一般Ⅱ型枕340左右,Ⅲ型枕380左右);下插速度(根据道床板结程度选择)。
09-32捣固车操作手册
D09 – 32 型连续式捣固车操作手册铁道建筑研究所编译昆明机械厂目录布置图............................................................................................................................................. UD00.1154-2 发动机 - 泵 - 液压安装技术概述 ................................................................................................................................................ A1 - A12 图片页码3168B071作业司机室:操作控制............................................................................................................. B1 3168B073发动机控制面板B5 ................................................................................................................... B3 3168B074发动机控制面板B5——“A”部分 ............................................................................................. B4 3168B075发动机控制面板B5——“B”部分 ............................................................................................. B5 3168B072作业司机室(操作控制箱的左手边)....................................................................................... B7 3168B076故障指示——“C”部分 ............................................................................................................... B8 2952B030加热器控制箱B21 ................................................................................................................... B10 3168B098作业司机室(综览)............................................................................................................... B11 3168B001作业司机室 ............................................................................................................................. B12 3168B092中央润滑系统控制箱............................................................................................................... B13 3168B002作业踏板................................................................................................................................. B14 3168B091液压控制面板 ......................................................................................................................... B15 3067B091气动控制面板 ......................................................................................................................... B16 3067B075作业控制面板B2(右侧)——综览........................................................................................ B18 3067B072作业控制面板 ......................................................................................................................... B19 3067B073作业控制面板B2——“B“部分.................................................................................................. B21 3168B008作业控制面板B2——“C”部分............................................................................................... B22 3168B004作业控制面板B19(左侧)——综览...................................................................................... B24 3168B097作业控制面板车B19——“A”部分 ......................................................................................... B25 3067B070作业控制面板B19——“B”部分 ............................................................................................. B26 3133B086作业控制面板车B19——“C”部分 ......................................................................................... B29 3168B010逻辑控制箱——综览............................................................................................................... B30 3168B011程序控制面板B20 ................................................................................................................... B31 3168B095用于模拟控制电路的印刷电路板B10 ...................................................................................... B32 3168B096用于模拟控制电路的印刷电路板 B6 ...................................................................................... B33 3168B012监控部分 B18 ......................................................................................................................... B34 3168B067测量司机室:运行控制........................................................................................................... B35 3168B059前司机室:发动机控制板 ....................................................................................................... B36 3168B060前司机室 B4 ........................................................................................................................... B37 3067B058作业司机室:作业控制面板B4 ............................................................................................... B38 3146B089前司机室:作业控制面板B4,D部分 ..................................................................................... B40 3168B066作业监测B33 .......................................................................................................................... B41 3168B069测量司机室:综览 .................................................................................................................. B43 3050B051加热器控制箱B21 ................................................................................................................... B44 3168B062测量司机室:综览 .................................................................................................................. B45 2970B030激光发射小车 ......................................................................................................................... B46 3168B081机器前端面 ............................................................................................................................. B47 3168B082机器前部左侧 ......................................................................................................................... B48 3168B034机器前部右侧 ......................................................................................................................... B49 3168B035前部通道................................................................................................................................. B50 3168B036柴油油箱................................................................................................................................. B51 3168B037前部通道................................................................................................................................. B52 3168B044发动机隔仓通道...................................................................................................................... B53 3168B039发动机隔仓区 ......................................................................................................................... B54 3067B009机器左侧................................................................................................................................. B55 3168B042变速箱隔仓:液压泵的操作.................................................................................................... B56 3168B043液压油箱:侧视...................................................................................................................... B573168B054捣固小车:左侧顶视............................................................................................................... B58 3168B053捣固小车:右侧顶视............................................................................................................... B59 3168B045捣固小车:顶部左侧............................................................................................................... B60 3067B051捣固小车锁定 ......................................................................................................................... B61 3067B103压力选择阀和安全阀阀块 ....................................................................................................... B62 3067B039机器前部左侧:排碴器........................................................................................................... B63 3168B032捣固小车:右侧纵向控制 ....................................................................................................... B64 3168B085机器左侧................................................................................................................................. B65 3168B099机器右侧................................................................................................................................. B66 3168B009捣固小车:全部顶部侧面 ....................................................................................................... B67 3168B100捣固小车运行安全装置........................................................................................................... B68 3067B049抄平和拨道控制:伺服阀块.................................................................................................... B69 3067B050液压控制:枕端夯拍器........................................................................................................... B70 3168B048液压控制块 ............................................................................................................................. B71 3168B089左侧捣固装置顶部 .................................................................................................................. B72 3067B099右侧捣固装置锁定 .................................................................................................................. B73 3067B045捣固装置................................................................................................................................. B74 3067B044拨道小车................................................................................................................................. B75 3067B100捣固小车驱动及制动............................................................................................................... B76 3168B030拨道小车——右侧 .................................................................................................................. B77 3168B086起道、拨道装置...................................................................................................................... B78 3067B040捣固小车左侧前部 .................................................................................................................. B79 3067B081捣固小车驱动和制动............................................................................................................... B80 3168B028测量小车................................................................................................................................. B81 3168B033机器右前部:排碴器............................................................................................................... B82 3168B015机器后部左侧 ......................................................................................................................... B83 3168B024机器后部右侧 ......................................................................................................................... B84 3168B022材料车:右侧视图 .................................................................................................................. B85 3168B018材料车:左侧视图 .................................................................................................................. B86 3168B023综合材料车 ............................................................................................................................. B87 3168B016后张紧小车 ............................................................................................................................. B88 3168B017材料车左侧后部...................................................................................................................... B89 3168B021材料车右侧后部...................................................................................................................... B90 3168B019记录仪测量小车...................................................................................................................... B91 司机室内部装修…………………………………………………………………………………………………B92 液压系统蓄能器…………………………………………………………………………………………………B93 制动系统:YZ-1型制动机布置………………………………………………………………………………..B94 空气干燥器………………………………………………………………………………………………………B95 应急泵……………………………………………………………………………………………………………B96 1.机器首次准备 ...................................................................................................................................... C1 2.启动发动机.......................................................................................................................................... C3 3.机器的启动和停机 ............................................................................................................................... C4 4.从运行状态转换到作业状态................................................................................................................. C7 5.液压系统(作业系统)...................................................................................................................... C10 6.气动系统............................................................................................................................................ C12 7.作业模式............................................................................................................................................ C13 8.从作业位转换至运行位...................................................................................................................... C30 9.作业中的重要注意事项……………………………………………………………........................................C32驱动系统发动机KHD 柴油机 BF12L513C型, 348 KW( 2300 1/ min)空气压缩机 BS1247发动机安装发动机与辅助装置(液压泵、空气压缩机、发电机等)安装在一个独立框架上,又通过金属-橡胶减震器安装在主车架上。
08-32捣固车操作规程解析
08-32捣固车操作规程一、一般安全注意事项1.1 捣固车操作者必须经考试合格,并持有操作证方准操作,对于实习者在操作时必须要在有操作证人员指导下方能进行。
严禁无证人员独立操作机器。
1.2 在使用和维修机械时,要树立“安全一”的思想,确保人身、设备及行车安全。
1.3 在行车中切勿超速行驶,运行速度要始终适应线路的状态,同时要注意了望观察道岔和线路附近的障碍物。
1.4 作业时严禁闲杂人员接近机械。
1.5 施工期间要配齐所需的防护和安全备品。
1.6 机械出现故障时要及时排除,严禁设备带病运行及作业。
1.7 离机前,锁好车门,设置防溜。
1.8 严格遵守各项安全规章制度。
二、运行前的检查准备2.1 按照《捣固车保养规程》对捣固车各部件进行保养,使捣固车处于良好的状态。
2.2 对捣固车上外露的且容易松动脱落的螺钉、螺栓、螺母、销等紧固件进行定期检查,以保证机械各部件保持良好的状态,利于安全行车和作业。
2.3 检查空气制动系统、手制动装置、及液压制动系统的状态及性能,不符合规定的要及时调整和维修。
2.4 检查所有工作机构、检测装置的安全锁定机构,保证锁定机构处于可靠状态。
2.5 检查各油箱的油位及其它液面高度,做到及时补充或更换。
检查项目包括:发动机机油油位、动力换档变速箱油位、分动齿轮箱油位、车轴齿轮箱油位、作业液压走行驱动减速箱油位、液压油箱油位、柴油油箱油位、空气回路注油器油位、捣固装置润滑油箱及导向柱润滑油杯油位、蓄电池电解液液面、空气回路防冻装置液面。
2.6 检查各控制开关及手柄等。
2.6.1 空气制动系统要处于规定的工作模式。
2.6.2 动力换档变速箱终传动离合器手柄转至接通(垂直)位,并锁定。
若机器联挂时终传动离合器转至断开(右)位,并锁定。
2.6.3 作业液压泵驱动离合器置于断开(推入)位。
2.6.4 手制动装置处于制动位置。
2.6.5 作业气动塞门置于运行(下)位。
2.6.6 所有液压作业系统的开关阀均处于卸压位,车体及车轴支撑开关置于运行(前)位。
捣稳车制动系统讲义
(4)制动缸压力不得回升; (5)充风缓解:列车管压力在9s内升至480k
Pa,均衡风缸在10s内升至500kPa;手柄 停留50s以上;
直
通
特点:
空 气
A、列车管既是制动管(列车管与制 制
动管相连)
动
B、增压制动、减压缓解(大机小闸 机
制动原理)
直通空气制动机的缺点:
1、列车分离时,制动机失效 2、列车后部充气时间不一致,制动冲击 大 3、总风缸容积有限,列车长度受到限制
(除电车、汽车上外已不使用)
自动制动机(大机大闸原理)
总风缸
• 大闸综合制动作用: • 控制整列的制动与缓解 • 控制顺序: • 大闸→均衡风缸→中继阀→列车管→
分配阀→制动缸
制动原理图:
大、小闸可互换使用,靠转换柱塞 转换,区别在于大闸使用了电连锁 ,小闸不使用。
空气位→大闸
电空位→小闸
装换 柱塞
各阀上连接的管路: 大闸:总风管(经调压阀后500KPA)
•
综合制动作用:缓解位
注意事项:
• 1、容积室与均衡风缸合成一个双室风 缸、中间完全隔开
• 2、避免制动后缓解时间不够马上制动
综合制动作用:紧急制动位
• 与制动位相同,分配阀多了总风→容 积室,紧急放风阀:列车管→大气
主辅机的使用:不做本务机的车子必须转辅 机
1、车子不启机没有风源时从列车管得到 风源,保证制动作用
-----------------------------------
|顺|
大闸
|
小闸
|
| |------------------|------------|
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
空气制动及气动系统
1、YZ-1型空气制动机的作用原理
图LB4-1 YZ-1型空气制动机作用原理框图
(1)控制全列车运行
空气制动阀(用作自动制动阀)→均衡风缸→中继阀→列车管压力变化→分配阀→制动缸。
YZ-1型空气制动机在控制全列车运行时,用作自动制动阀的空气制动阀实施均衡风缸的压力控制;中继阀根据均衡风缸的压力变化,使列车管的压力产生相应变化;分配阀响应列车管的压力变化,产生制动和缓解的控制。
(2)控制单机运行
空气制动阀(用作单独制动阀)→分配阀→制动缸。
YZ-1型空气制动机在控制单机运行时,用作单独制动阀的空气制动阀实施作用管的压力控制,再通过分配阀均衡部去控制制动缸的压力变化,从而实现制动与缓解作用。
自动制动阀俗称大闸,单独制动阀俗称小闸。
自动制动阀操纵控制须通过均衡风缸压力的变化转变成列车管压力的相应变化,再去控制制动缸的压力变化。
而单独制动阀操纵控制是直接去控制制动缸压力的变化,因此,单独制动阀的制动也称为直接制动,自动制动阀的制动则称为间接制动。
2、YZ-1型空气制动机的组成
图LB4-2 YZ-1型空气制动机原理图
3、YZ-1型空气制动机的主要技术性能
(1)自动制动性能(列车管压力500kPa)
①均衡风缸压力自零充至480kPa的时间为5~7s。
②均衡风缸压力自500kPa减压至360kPa的时间为5~8s。
③常用全制动时制动缸最高压力为360kPa(允许在340~380kPa 范围内)。
④常用全制动时制动缸升压时间为6~9s。
⑤常用全制动后制动缸压力由最高值缓解至35kPa的时间为5~8 s。
⑥紧急制动时列车管压力由定值排至零的时间小于3s。
⑦紧急制动时制动缸最高压力为(450±10)kPa。
⑧紧急制动时制动缸升至最高压力的时间为6~9s。
(2)单独制动性能
①全制动时制动缸的最高压力为360kPa。
②制动缸压力自零升至340kPa的时间不大于4s。
③制动缸压力自360kPa降至35kPa的时间不大于5s。
4、YZ-1型空气制动机主要部件的作用、结构与工作原理
(1)空气制动阀(大闸、小闸)
①作用:空气制动阀设有“空气位”和“电空位”两个位置。
当转换
柱塞拨杆置于“空气位”时,空气制动阀作为自动制动阀(大闸)
使用,并通过控制均衡风缸的压力变化来操纵全列车的缓解与
制动。
当转换柱塞拨杆置于“电空位”时,空气制动阀作为单独
制动阀(小闸)使用,直接控制作用管的压力变化,单独操纵
机车的制动或缓解。
②空气制动阀的结构:凸轮盒部分、阀体部分、阀座。
图LB4-3 空气制动阀
③空气制动阀的工作原理:空气制动阀共有四个作用位置,按逆
时针顺序排列为:缓解位、运转位、保压位及制动位。
缓解位。
作用凸轮推动作用柱塞左移至极端位,1#调压阀管压力空气经作用柱塞凹槽、转换柱塞的固定凹槽进入3#均衡风缸管,实现均衡风缸的充气增压。
同时,断开电源和电空阀导线间的连通,
不输出电联锁信号。
制动位。
作用凸轮有一个最大降程,在弹簧反力作用下使作用柱塞右移到右极端位置,1#调压阀管的通路被转换柱塞阻断;同时,3#均衡风缸管的压力空气经转换柱塞的固定凹槽至作用柱塞右侧通道、作用柱塞尾部的排气缩堵通入大气,使均衡风缸排气减压,
此时,下微动开关接触,连通了电源与电空阀间的外接电路,输出电联锁信号。
图LB4-5 缓解位
图LB4-6 制动位。
