基于ARCGIS的专题地图制作

合集下载

简述ArcGIS制作专题地图的方法

简述ArcGIS制作专题地图的方法
定 义要 素类 , 就 是 考 虑 图 内要 表 示 哪些 内容 , 要 素
类 是数 据存储 范 畴 的称 谓 , 在 数 据显 示 范 畴 要 素类 对 应地 图 图层 , 进 而建立属性数据 的字段、 格 式 等
设置。
2 地图数据的提取
专题地 图主要 是 由地理 要 素 和专 题 要 素组
否 则 会 影 响 出 图效 果 , 需 要 进 行 处 理 。 线 状 数 据
的编辑要注 意不能 重复 , 同一 内容 的线要素应 尽
量连通 , 去 掉伪 结 点 , 如: 铁路、 境 界 等 应 尽 量 连 成 一 根 。点 状 数 据 编辑 一 般 比 较 简 单 , 只 要 输 入
进来就可 以, 但 要 注 意分类 和 区分 , 可 以建立 相
加载后就 可采 集所 需 要 的信 息 了。数 据 采集 时
可 以 先 采 集 道 路 中心 线 数 据 , 再 根 据 道 路 宽 度 由
Ar c Ma p自动 生 成 道 路 面 类 数 据 , 在 此 基 础 上 再 通 过 数 据 拓 扑 可 以获 得 街 区 、 广场 、 公园、 绿 地 等
的各个 领域 , 各个 学科 。本 文 以 Ar c GI S软 件 为例 , 介 绍利 用 卫 星 影 像 和 数 字 地 形 图制 作 专 题 地 图 的 原理 属 性数 据 是 定 性 或定 量 的
描述 地理 事 物 的性 质 和 特 征 。在 进 行 专 题 属 性 数 据输 入 之前 , 必 需按 照专 题 地 图 的制 图 目的和要 求
应 用。
关键词
中 图分 类 号 : P 2 0 8
文献标识码 : B
1 引

一步步详解ArcGIS中制作专题地图

一步步详解ArcGIS中制作专题地图
这时我们可以根据需要删除、修改图例。分组和取消分组我们可以多次使用,批量调整图例要 素。 5.设置文本: 根据需要可以设置制图日期、制图单位等。 点击插入——→文本。 刚插入的文本框是很小的,需要仔细看。
双击文本框,我们根据需要设置相应的属性:
点击更改符号,设置字体的大小、颜色等内容。
6.设置内图廓线: 插入——→内图廓线。
我们可以在四角拉取需要的大小。 我们还可以插入图片等其他要素。方法同上,这里不再赘述。 第八步 专题图输出: 点击文件——→导出地图。
设置文件名、输出路径、保存类型、分辨率、宽度、高度等。 设置好后点击确定即可。
这时可以设置图例各部分之间的间距,设置好后点击完成。 在图上将图例移动到合适的位置。 以上图例设置步骤也可以这样设置: 点击插入——→图例——→预览——→完成。 此时将图例移动到合适的位置。 双击图例可以设置以上步骤的属性。 此时我们可以右击选中图例,点击转换为图形:
再右击——→取消分组:
我们有看到图例被一个个分开:
第一步 打开arcmap,将数据添加进去,(以下我们以甘肃省为例,这里我添加了甘肃省市区和旅游景 点的点图层和甘肃省市区的面图层)。
第二步 打开属性表,查看属性,确定我们需要表达的对象,我在这里将甘肃省各个市区及部分旅游景 点表达出来:
在属性表中的“行”称之为“元组”,代表一条记录;列称之为“字段”,代表某一属性。 如:在本属性表中,共有16条记录,对应16个景点;包含着每个景点ID号、名称等属性。 第三步 修改各个图层表示的颜色、线形,表示的符号等要素:
切换到标注选项卡:
勾选标注次突出中的要素,可以直接标注,不用在设置完后在右击图层标注要素了。
在方法中可以选择标注的方法:以相同方式为所有要素加标注、定义要素类并且为每个类加不 同的标注。一般我们用第一种。 在标注字段栏选择需要的标注,也可以在后面的表达式中利用计算器同时加多个标注。 字段计算器的简单用法:点击表达式弹出相应对话框

基于ArcGIS的安徽省引江济淮工程位置专题图设计与制作

基于ArcGIS的安徽省引江济淮工程位置专题图设计与制作

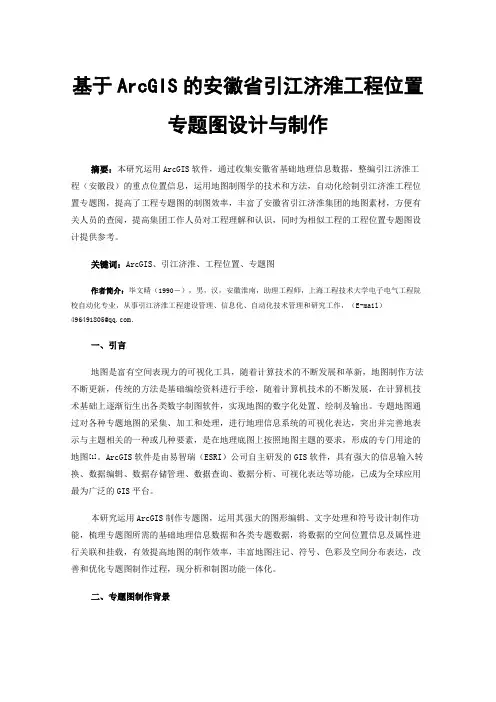

基于ArcGIS的安徽省引江济淮工程位置专题图设计与制作摘要:本研究运用ArcGIS软件,通过收集安徽省基础地理信息数据,整编引江济淮工程(安徽段)的重点位置信息,运用地图制图学的技术和方法,自动化绘制引江济淮工程位置专题图,提高了工程专题图的制图效率,丰富了安徽省引江济淮集团的地图素材,方便有关人员的查阅,提高集团工作人员对工程理解和认识,同时为相似工程的工程位置专题图设计提供参考。

关键词:ArcGIS、引江济淮、工程位置、专题图作者简介:毕文晴(1990-),男,汉,安徽淮南,助理工程师,上海工程技术大学电子电气工程院校自动化专业,从事引江济淮工程建设管理、信息化、自动化技术管理和研究工作,(E-mail)****************.一、引言地图是富有空间表现力的可视化工具,随着计算技术的不断发展和革新,地图制作方法不断更新,传统的方法是基础编绘资料进行手绘,随着计算机技术的不断发展,在计算机技术基础上逐渐衍生出各类数字制图软件,实现地图的数字化处置、绘制及输出。

专题地图通过对各种专题地图的采集、加工和处理,进行地理信息系统的可视化表达,突出并完善地表示与主题相关的一种或几种要素,是在地理底图上按照地图主题的要求,形成的专门用途的地图[1]。

ArcGIS软件是由易智瑞(ESRI)公司自主研发的GIS软件,具有强大的信息输入转换、数据编辑、数据存储管理、数据查询、数据分析、可视化表达等功能,已成为全球应用最为广泛的GIS平台。

本研究运用ArcGIS制作专题图,运用其强大的图形编辑、文字处理和符号设计制作功能,梳理专题图所需的基础地理信息数据和各类专题数据,将数据的空间位置信息及属性进行关联和挂载,有效提高地图的制作效率,丰富地图注记、符号、色彩及空间分布表达,改善和优化专题图制作过程,现分析和制图功能一体化。

二、专题图制作背景引江济淮工程是一项跨流域的重大水资源配置和综合利用工程,线路总长587.4km,自南向北呈条带状,工程从长江干流经枞阳引江枢纽、凤凰颈引江枢纽双线引江水分别由菜巢线和西兆线入巢湖,经江淮沟通段穿过江淮分水岭至瓦埠湖入淮河,江水北送段李利用西淝河向淮河以北地区和河南省周口、商丘地区供水。

arcgis专题地图制作

arcgis专题地图制作

然后单击Add 然后单击Add All Values,加入所有区域选择的 Values,加入所有区域选择的 属性,调整区域的颜色就可以用颜色区分区域了。 9.在Quantities中可以选择Graduated colors 9.在Quantities中可以选择Graduated (颜色), Graduated symbols(符号大小), symbols(符号大小), proportional symbols(最大最小),Dot symbols(最大最小),Dot density(点密度)来表示所选属性的数量大小。 density(点密度)来表示所选属性的数量大小。 其中选择Graduated colors, 其中选择Graduated colors, Graduated symbols的Classes可以控制分类的数量,选择 symbols的Classes可以控制分类的数量,选择 Graduated symbols和proportional symbols symbols和 时将background的颜色改成无色就不会把其他 时将background的颜色改成无色就不会把其他 图层遮掉了,如下图。
Arcgis专题地图的制作 Arcgis专题地图的制作
一.专题地图的绘制
1.打开Arcgis中的ArcMap和ArcCatalog, 1.打开Arcgis中的ArcMap和ArcCatalog, 在打开Arcgis时选择A template,在其中选 在打开Arcgis时选择A template,在其中选 择general,然后任选一种板式来绘画专题 general,然后任选一种板式来绘画专题 地图。如下图
7.完成属性编辑后就要添加属性数据了。选 7.完成属性编辑后就要添加属性数据了。选 择图层单击Editor,start editing,点黑箭头 择图层单击Editor,start editing,点黑箭头 ,选择一个已绘画好的面(或点线), 右击选择Attributes,在其中相应的地方填 右击选择Attributes,在其中相应的地方填 好数据。这样完成了属性表。

基于ArcGIS JS API和ECharts的在线统计专题地图定制方法初探

基于ArcGIS JS API和ECharts的在线统计专题地图定制方法初探

第27卷 第3期2020年6月地理信息世界GEOMATICS WORLD 2020.6Vol.27 No.3基于ArcGIS JS API和ECharts的在线统计专题地图定制方法初探刘远刚1,何贞铭1,龙颖波1,李绅弘2,蔡永香1,马潇雅1,董 芳3( 1. 长江大学 地球科学学院,湖北 武汉 430100;2. 武汉大学 测绘与遥感国家重点实验室,湖北 武汉 430079;3. 61541部队,北京 100094)【摘要】针对Web环境下统计专题地图在线定制需求以及ArcGIS JS API绘制统计专题图时样式少、制作复杂等不足,提出了一套在线专题地图定制方法。

该方法将ArcGIS Server发布的地理地图、ArcGIS JS API实现的专题图层和采用ECharts控件绘制的统计图表符号叠加渲染,实现多种统计专题地图的在线绘制,从而弥补了ArcGIS JS API绘制统计专题图方面的不足。

采用JSON(JavaScript Object Notation)文件对各种专题地图绘图参数进行描述,形成标准化的专题地图模板库,在此基础上分别实现了基于代码编辑器和基于JQuery 图形界面控件的两种交互定制方式,从而为用户提供了一套友好灵活的统计专题地图在线定制工具。

【关键词】在线统计专题地图;地图定制;ArcGIS JS API;Echarts【中图分类号】P285.1 【文献标识码】A 【文章编号】1672-1586(2020)03-0095-05A Method on Online Customization of Statistical Thematic Map Based on ArcGIS JS API and EChartsLIU Y uangang 1, HE Zhenming 1, LONG Yingbo 1, LI Shenhong 2, CAI Y ongxiang 1, MA Xiaoya 1, DONG Fang 3( 1. School of Geosciences, Yangtze University, Wuhan 430100, China; 2. State Key Laboratory ofInformation Engineering in Surveying Mapping and Remote Sensing, Wuhan University, Wuhan 430079,China; 3. Troops 61541, Beijing 100094, China)Abstract: Aiming at the requirement of online customization of statistical thematic maps in Web environment andshortcomings of ArcGIS JS API in drawing statistical thematic map, this paper develops an online thematic map customization method. To enhance the representations of ArcGIS JS API in drawing statistical thematic maps, we overlay the geographical map layers released by ArcGIS Server, and the thematic map layers realized by ArcGIS JS API and the statistical chart layers rendered by ECharts together. The JSON (JavaScript Object Notation) files are used to describe various thematic map drawing parameters, so as to construct a standardized thematic map template library. On the basis of the template library, two interactive customization methods based on code editor and JQuery GUI controls, which provide users with friendly and flexible tools for online customization of statistical thematic maps, are realized respectively.Key words: online statistical thematic map; map customization; ArcGIS JS API; ECharts引文格式:刘远刚,何贞铭,龙颖波,等. 基于ArcGIS JS API和ECharts的在线统计专题地图定制方法初探[J].地理信息世界,2020,27(3):95-99.基金项目:国家自然科学基金项目(41701537);地理信息工程国家重点实验室开放基金项目(SKLGIE2016-Z-4, SKLGIE2017-M-4-6);国土资源部城市土地资源监测与仿真重点实验室开放基金项目(KF-2018-03-033)资助作者简介:刘远刚(1982-),男,湖北钟祥人,副教授,博士,硕士生导师,主要从事地理信息科学方面的教学与科研工作。

arcgis专题图制作(饼图)

arcgis专题图制作(饼图)

现在需要制作2005年太湖流域污染物排放量空间分布图,要求如下:
1、以地级市为单位,画污染物排放量饼状图(饼分为三块:工业污染源、生活污染源、面源污染源)
2、饼大小以污染物排放量相关。

测试数据:
地市工业污染源生活污染源面源污染源
苏州100 80 150
无锡 80 50 130
常州 60 40 70
镇江 20 15 30
ArcGIS中专题图制作步骤:
1、在ArcCatalog中新建一个shapefile,命名为“地级市.shp”。

并添加三个
字段:工业污染源、生活污染源、面源污染源。

2、在ArcMap中编辑地级市的位置到“地级市.shp”,并编辑工业污染源、生活污染源、面源污染源这三个字段的具体数值。

3、在ArcMap中设置“地级市”图层属性,选择“Symbology”页。

选择Show为Charts:Pie,添加如上三个字段,并选择好颜色方案。

4、设置饼状图中饼的大小。

此时注意选择第2种Variation Type,这样饼的大小会与字段数值之和关联。

同时还要设置一下下面的Size来控制饼的大小。

5、合理进行设置后产生的效果图。

6、当然可以在Layout下面添加图例等地图基本要素。

基于ArcGIS Engine的专题地图制作的实现

基于ArcGIS Engine的专题地图制作的实现
维普资讯
安徽 农业科 学 , un l f n u A . c. 0 7 3 (4 : 14 4 4 J ra o A h i S i2 0 ,5 1 )4 4 — 1 7 o
责 任编 辑 王 丽莉 责任 校对 王 森
基 于 ArGI n ie的专题 地 图制作 的 实现 c SE gn
摘要 专题 制 图是 按照 特定 专题 渲染地 图的过程 。 用专题 渲染 在地 图上 显 示数 据 时 , 使 在数 据 列表 中几乎 无 法显现 的样 式和 趋势 可 以清 晰地展 现在 人们 面前 。A cnie r gn 有着 非常丰 富 的专题 地 图的制 作功 能 , E 它改善 和优 化 了地 图制 图过 程 , 高 了制 图效 率和现 有 提 数据 利 用率。笔 者就如 何应 用 A c n le r g 制作 专题地 图并结合 实例 进行 了介 绍 。 E n 关键 词 专题 地 图 ; 专题 变量 ; rE g e 符 号库 Ac ni ; n 中图分类号 T 12 P8 文献 标识 码 A 文章 编号 0 1—6 120 )4 0 14 0 57 6 1(0 7 1— 44 — 4
Re ia in o rog a al to f Ca t r phyo e a i a s d o c S g ne z fTh m tcM pBa e n Ar GI En i

H A G Y n -i t l ( r u t U i r t o C i s A a e y f c n e. e ig 0 0 9 U N o gq e a G a a n esy f hn e cd m i cs B in 0 4 ) d e v i e oS e j 1
Lyr 1 其主 要功 能 是控 制一 个 图层 特征 要素 的表 现形 ae 接 3, 式 ,它 可 以代 表地 图 中任 何 一 个 矢 量 图层 ,该 接 口下 的 R nee属 性是 对一 个 图层进行 渲染 的入 口。 edr r 例如 , 设 已 假 经 创 建 好 了 一 个 点 密 度 图 渲 染 组 件 对 象 D o esy D t ni D t R ne r 么通过 以下代码 就 可 以就其 与 图层 挂 钩 : G o edr , e那 P e Fa r LyrR ne 1pD t esy ed . 他渲染 接 et e ae. edr o D ni n e 。其 u e tR 口也和点 密度 图渲染接 口一样 与地 图图层挂 钩 , 从而实 现专

基于ArcGIS的天然气管道专题地图的制作与应用

基于ArcGIS的天然气管道专题地图的制作与应用
l 工程设 计
石油工 程 建设
基于 Ar c G I S 的天然气管道专题地 图的制作与应用
李强林’ ,侯 志强 ,徐志斌3,黄 听2 1 .山东省天然气管道有限责任公司 ,山东济南 2 5 0 0 0 0
2 ,中国石化天然气分公司 北京 1 0 0 0 2 9
3 .中原油 田分公司油气储运管理处 ,河南濮阳 4 5 7 1 0 0
摘 要
为了辅助长输天然气管道的生产运行管理 ,基于 Ar c GI S制作了天然气管道内检 测作业 指挥专题地 图 并将 内检 测作 业流程和内检测器运行轨迹准确 地反映在图纸 上 ,便 于现场指挥人员统筹了解和 科学控制作业进度 。应用结 果表 明 :

基于 Ar c GI S的管道专题 地图 ,不仅 可以准确 表示 管道走 向和各类特征点 的地理 分布 ,而且能够表示 目标对象 的发展
.,
2 . SI NOP E C Ga s Co mp a n y , B e U i n g 1 0 0 0 2 9 , Ch i n a
3. Oi l & Ga s St o r a g e a n d Tr an s p o  ̄a t i o n Co mp a n y o f Zh o n g y u a n Oi l f i e l d Pu y an g 45 7 1 0 0 , Ch i n a

1 o n g d i s t a n c e n a t u r al g a s t r a n s mi s s i o n p i p e l i n e ; Ar c GI S; t h e ma t i c ma p s ; i n t e r n a l i n s p ec t i o n; p r o d u c t i on an d

林业Arcgis地理信息系统专题图制作方法研究

林业Arcgis地理信息系统专题图制作方法研究

林业Arcgis地理信息系统专题图制作方法研究随着地理信息系统的发展,Arcgis成为了一个广泛应用的软件,尤其在林业领域中,实现了对林业资源的综合管理和分析。

而专题图作为地图的一种,可以直观地反映出林业资源的现状和分布情况,可以方便用户对林业资源的分析和管理。

本文将介绍Arcgis地理信息系统中林业专题图的制作方法。

制作林地分布专题图的方法:1. 数据准备在制作专题图之前,首先需要收集相关的数据。

在林业领域中,通常需要收集的数据有林地分布数据、林地类型数据、林业经济数据等。

其中,林地分布数据是制作林地分布专题图的基础,可以通过航拍影像、高程数据、遥感影像等方式获取。

林地类型数据是反映林地类型、植被类型的数据,通常可以通过现场调查和遥感影像获取。

林业经济数据是反映经济收益、资源利用等方面的数据,可以通过调查和统计获取。

2. 数据处理和制图在收集到相关数据之后,需要将数据进行处理。

其中,林地分布数据可以通过数据插值、裁剪等方式进行处理;林地类型数据可以通过分类、栅格转矢量等方式进行处理;林业经济数据可以通过统计分析的方式进行处理。

处理完数据后,就可以进行制图了。

在Arcgis中,可以通过众多的工具和功能进行专题图的制作,其中,最基本的方法是使用“符号化”功能来对不同的地物进行符号化(即为地物配上不同颜色、大小、形状的符号)。

比如,在制作林地分布专题图时,可以选择不同的符号颜色来代表不同的林地类型;在制作林业经济专题图时,可以选择不同的符号颜色来代表不同区域的经济收益水平。

3. 地图设计专题图的设计是十分重要的,好的地图设计可以使地图更加易读、直观、美观。

在设计专题图时,需要考虑到地图的整体布局、配色方案、字体与字号、比例尺等因素。

比如,需要选择长宽比适中的地图边框,选择配色方案、字体和字号等。

同时,还需要选择比例尺,使地图比例尺合适、易读。

4. 图片输出在制作完专题图后,需要将地图转化为图片格式。

基于ArcGIS的专题地图制作方法综合研究

基于ArcGIS的专题地图制作方法综合研究

③使 用该 工具 在扫 描 图上 精 确到找 一个 控 制点 单 击, 然后 鼠标右 击输 入 该 点 实 际 的坐 标 位 置 。用 相 同
维普资讯
第 4期
王洪战等 .基于 A c I rGS的专题地 图制作方 法综合研 究
中 图 分 类 号 :2 8 P 0 文 献标 识 码 : B
4 7
文 章 编 号 :6 2—86 ( 0 8 0 4 0 17 2 2 20 ) 4— 7— 3
Ac l eA c olo 。可以实现制 图 、 rGo , rT o x b b 地理分析 、 据编 数 辑 、 据管理 、 数 可视化 和空间处理 等 G S 务 。 I任
利用 扫描 仪 获得 数 字 化 地 图 的底 图 时 , 据 制 图 根
目的 、 图尺 寸 、 求 的精 度 以及 清晰度 等 来设 定 图像 成 要

基于 AcI rG S的专 题 地 图制 作 方 法 可概 括 为前 期
准备 、 数据 采集 与输 入 、 据 的编 辑处 理 、 图整饰 、 数 地 地 图输 出 5个 阶段 。基 本 流程如 图 1所示 。
定地 理 空 间坐 标 , 能 解 决 实 际空 间 问题 。配 准 方 才
法为 :
收稿 日期 :0 8 1 1 2 0 —O — 5
作 者简介 : 王洪战 (9 3 ) 男 , 18 一 , 硕士研究生 , 研究方 向: S GI。
维普资讯




20 0 8笠
① 打开 Ac p 新 建文档 。 rMa , ②增 加 G oe rc g工 具 条 , 定 其 工 具 条 中 的 erfni e n 确 工具 被激 活 。并 且 将 该 工具 条 菜 单 下 A t A js处 uo dut

基于arcgis和ps快速建立村庄规划符号库及专题图的制作

基于arcgis和ps快速建立村庄规划符号库及专题图的制作

基于arcgis和ps快速建立村庄规划符号库及专题图的制作1、符号与乡镇土地利用总体规划1.1乡镇土地利用总体规划与GIS乡镇土地利用总体规划是根据上级土地利用总体规划要求和本乡镇自然、社会、经济等条件,综合研究和确定土地利用的目标、发展方向,统筹安排田、水、路、林、村各类用地,协调各行业用地矛盾的规划。

在规划图中要反映出土地利用现状类型以及规划用途,需要制作统一的符号将规划要素合理、鲜明、正确地表达出来,也就是编制规划图。

GIS 是具有空间数据采集、输入、存储、编辑、制图输出的计算机软硬件系统,是编制该规划图的一种重要工具。

GIS 软件自带的符号库在编制规划图时只能利用已有图元组合制作规划符号,应用起来效率低,不具有重用性,对于有些复杂的符号无法实现,需要设计与实现乡镇土地利用总体规划的专题符号库。

1.2地图符号规划图最基本的组成部分是地图符号和注记.不同的地图符号具有不同的形状、大小、颜色、方向、网纹等。

地图符号能反映出目标种类、数量、质量特征,能确定对象的空间位置、现象的分布及变化。

高质量地图符号是丰富地图内容、增强地图易读性、便于地图编绘的必要前提。

在设计地图符号的过程中要尽可能符合国家规定图式以及行业符号部门标准。

对于新设计的符号应遵循图案化及整个符号系统逻辑性、统一性、准确性、对比性、色彩象征性等一般原则。

2、符号库的设计方法2.1地图符号库的设计方法GIS软件符号设计的途径通常有四种: 一是通过文本编辑器建立符号的文本描述。

二是通过二次开发实现,一些系统提供二次开发语言,可以根据相应的制图规范编写程序实现。

三是某些系统自身具有图形编辑系统,可以将符号当作普通的图形块进行设计与制作,追加符号码等描述项后存储在符号库中,例如mapgis 软件。

四是提供符号设计界面,用户可将系统本身提供的基本符号与自定义的简单符号进行某种组合、位移、缩放后得到需要的复杂符号。

2.2符号的分类制作在规划图中现实世界被抽象为点、线、面三类,在表达这些对象时需要相应的点状符号、线状符号和面状符号。

arcgis 专题地图 制作 教程

arcgis 专题地图 制作 教程

01 地图专题制图概论2.专题地图有哪些特征?专题地图和普通地图之间的区别?主题明确但内容广泛:只将一种或者几种与主题相关联的要素特别完备而详细地显示,而其他要素的显示较为概略,甚至不予显示。

时空表达:除了那些能见到和能进行测量的自然想象外,还有那些不能直接测量的自然现象或者人文现象;不仅表示现象的现状和分布,同时表示现象的动态变化和发展规律。

拥有图形标记语言:比如符号化的点、多边形,要引起读图人对所描绘的分布重要特征的关注4. 专题地图由哪些方面的要素构成?数学要素:坐标网、比例尺和地图定向。

专题要素地图底图要素5. 专题地图的分类:按内容分遥感技术的产生和发展,使专题地图制图从内容、形式到成图方法都有了根本性的突破,其越来越能满足不同比例尺专题制图对资料提出的要求。

遥感信息的现势性,宏观性、多时相性和立体覆盖能力,使其成为专题地图制图的重要信息源。

利用遥感信息编制专题地图是一项既能极大地提高成图的准确性,以保证其科学质量,又能大量节约人力、节约时间的工程。

但是,如果制图工作者对利用遥感信息如何实现分类,根据不同卫星提供的信息分辨率能实现多大的分类图版,与比例尺确定有什么关系都不了解的话,显然是难以利用遥感资料编好专题地图的。

GIS是在计算机技术的支持下用于信息采集、加工、存储、管理、分析。

输出与表达地理信息的系统。

地理信息系统的发展是从地图制图和地籍管理开始的,因此地理信息系统的主要功能之一是用于地图制图,但是它把地图这种独特的视觉化的效果和空间分析功能同数据库操作集成在一起,强调空间概念,注重空间分析,形成了强大的分析功能。

各种专题地图可以作为地理信息系统中的数据源之一被采用,加工,并为地理信息系统进行空间查询和分析提供依据,同时,更高层次的实用分析理论又再次以专题地图的形式再现。

因此专题地图不仅是地理信息系统构建时不可缺少的资源,也是地理信息系统分析成果的可视化表达。

Chp 2 专题内容的分布特征及其表示方法1.专题内容的分布特征有哪些?空间分布特征(表示方法的切入点)、数量特征/质量特征;时空(间)特征(后三个在于表示方法本身功能的强化)2. 各种现象的空间分布有哪些?1)点:分布面积较小或者点状分布,比如居民点,企业中心2)线:呈线状或带状分布,如道路、河流、海岸3)面:呈离散的或连续的面状分布①间断而成片分布在广大面积上的,如湖泊、沼泽②在大面积上分散分布,如人口分布,某种农作物播种等③连续而布满整个制图区域,如气温、地质构造、土壤类型PS:前两种可以转换4.比较异同分区统计图表法定点符号法范围法与质底法表达的面状分布现象特征和现象的性质面状轮廓的定义和各区域的概括程度是否具体现象点数法和分级统计图法一致反映现象谁昂指标是否反映真实地理分布现象分区统计图表法不宜与符号法或者其他精确定位的表示方法配合使用当分级数目增多,表达的信息的详细程度?空间分布的规律性?按照统计学原理,分级数量的多少与表达的概括程度呈反比。

基于ArcGIS的专题地图制作--以敦煌阳关国家级自然保护区植被图为例

基于ArcGIS的专题地图制作--以敦煌阳关国家级自然保护区植被图为例

括 四个方面 : ( 1 ) 对购买 的. s h p 格式的点 、 线、 面数据
进 行 坐标 系统 的转换 , 使其 处于 同一 坐标 系统之 下 。 ( 2 ) 对保护区的点类型边界数据 ( E x c e l 文档 ) 转 换
的数量 ) 。保护 区的范 围界 限( 点类型 ) 和三个管护 站 的数据( G P S测量的经纬度数据 ) 由敦煌 阳关 国
主要是内容注记 ,采用的注记方式有单点注记和参
考线注记 。对于图中的一些点要素 ,如植被点要素
等, 主要采 用单 点注 记方 式进 行 注记 。 对 于 图 中的一
集 鬈 蔷
居 民地、 交通网、 地貌 、 土质及境界等要素 , 在专题地 图中起着说明专题现象发生 、 发展的地理环境的作 用, 因此是背景要素 , 用色要浅淡 , 内容容量不能干
2 敦煌阳关国家级 自然保护区植被图制作流程
敦煌 阳关 国家 级 自然保 护 区植 被 图的制 作主 要
候鸟省级 自 然保护区, 2 0 0 9 年 9月经国务 院批准晋
升为 国家级 自然 保护 区 。 全 区总 面积达 8 . 8 1 7 8 万 公 顷, 其 中湿 地面 积 2 . 1 6 9万公 顷 _ 2 J 。 1 . 2基 础数 据

( 2 ) 底图要素符号设计

本 文 中 地 图 整 饰 工 作 主 要 包 括 专 题 要 素 突 显 、 颜 色 等 来 实 现 , 使 其 美 观 、 不 突 出 进 而 达 到 反 衬 专 题 J
要素 、 为专题要素提供地理环境相关信息的作用。
目 前 , 专 题 地 图 由 三 个 方 面 构 成 , 即 专 题 地 图 的

ArcGIS制作地图的方法步骤

ArcGIS制作地图的方法步骤

Arcgis绘制地图的方法步骤与认知一、前期设计与准备以Arcgis10.2软件为准,进行制图介绍1.地图文档创建第一步:创建地图文档第二步:设置地图文档相对保存路径说明:要特别注意地图文档和数据的存储位置,不同于AutoCAD 将所有信息存储在所有文件夹下,Arcgis的数据可能会存放在多个文件或多个数据库中,且地图文档也是独立于数据单独存在的。

第三步:选择地图文档保存路径(在F盘新建一个新文件夹,用地名重命名);2、加载基础地形数据第四步:连接到工作目录,建立指向工作目录的连接(这步可以忽略);第五步:加载地形图,卫星影像图,高程图等数据资料:【添加数据】——【文件夹连接】地形图,卫星影像图,高程图等数据资料;第六步:设置地形图(行政区划图)的数据框属性,选择对应的地理坐标系统;第七步:对地形图(行政区划图)进行配准;(记得更新地理配准)法一:公里网,经纬网等特殊点坐标配准;法二:行政区划图根据卫星影像图配准;第八步:打开ArcCatalog,连接到一开始在F盘新建的文件夹,并在里面新建一个面要素,导入ArcMap,按区划界线进行勾绘,停止并保存编辑后,根据需要进行裁剪,切割;第九步:再次打开ArcCatalog,在一开始F盘新建的文件里,新建shapefile(要素类),导入ArcMap,并开始绘制。

二、数据编辑(一)几何数据编辑第九步:调整图层显示顺序,使用编辑器工具,开始编辑要素类,绘制几何图形;第十步:边绘边输入属性(一般绘制完一个图层才录入该图层属性);第十一步:停止编辑并保存编辑;第十二步:编辑效果的可视化其一,【通过设置图层透明度】解决现状地块遮挡影像图和地形图的问题;其二,【用颜色区分地块的用地性质】:符号化步骤1:右键单击【现状地图】图层,属性-图层属性-符号系统步骤2:设置符号化类型:【添加值】-【新值】步骤3:设置符号:双击符号化列表框中的色块可以更改其符号样式。

(P.S.【使用绘图模板更高效的绘图】:按着上述步骤对图层设置了专题符号后,我们可以把每一类符号变成一个绘图模板,该模板类似于一个绘图工具,按照该模板绘制的要素就自动拥有了符号对应的属性值和图形样式,这样可以省去一边绘图,一边还要输属性的繁琐。

利用ARCGIS编制专题地图的方法探究

利用ARCGIS编制专题地图的方法探究

3.钢筋安装施工技术。

在现浇箱梁安装工作之前需要充分做好钢筋安装施工,这也是现浇箱梁施工非常重要的工作环节。

钢筋作为现浇箱梁承重的关键组成部分,有效起到了混凝土结构加固,分担混凝土重量的关键性作用,因此钢筋材料的安装施工非常关键。

首先,必须要有效保证钢筋材料的各项指标符合工程的整体施工标准,比如材料材质以及强度等必须要符合工程建设施工要求;其次,需要有效保证钢筋材料的整体使用数量,符合现浇箱梁施工的相关标准,有效防止钢筋材料供应不足,对整个工程的施工周期造成较大的影响。

在钢筋材料的固定工作中,通常情况下采用的是钢筋捆扎的方法,固定好钢筋材料之后即可进行后续的焊接工作。

在具体的焊接工作当中,必须要充分注意防潮防水工作,钢筋材料的储存必须要设置在比较干燥没有积水的环境下,因为空气环境过于潮湿或者地面存在积水,会造成钢筋材料出现锈蚀等问题,并且钢筋材料表面的水分对材料的焊接工作会产生不同程度的影响,会形成钢筋材料的焊接质量较差、焊接速度较慢等。

钢筋材料焊接工作完成之后,必须要做好全面的焊接质量检查工作,需要保证管道和组件施工位置的准确性,如果在现浇箱梁混凝土浇筑施工当中出现管道或者其他组件设置位置不符合工程施工标准,则必须要及时进行整改,防止对整个工程的施工进度产生不良影响。

4.现浇箱梁预应力工程施工技术要点。

为了进一步提高现浇箱梁在公路桥梁工程施工当中的作用和效果,需要严格依照现浇箱梁预应力工程的施工技术规范要求,对现浇箱梁预应力施工质量进行全面把控,同时还需要在完成各项基础工程施工之后,对现浇箱梁的预应力施工进行全面处理,有效提高现浇箱梁施工的整体承载能力和稳定性,进一步提高公路桥梁的整体施工质量以及安全性。

在针对公路桥梁实施现浇箱梁预应力施工当中,需要对以下几个方面施工问题加以了解:首先,施工人员必须要对钢绞线的规格以及质量情况进行全面检查,从工程整体的施工角度出发,对钢绞线的规格情况进行严格核对,要充分保证钢绞线材料不存在任何损坏。

基于Arcgis的简单专题地图设计(大全五篇)

基于Arcgis的简单专题地图设计(大全五篇)

基于Arcgis的简单专题地图设计(大全五篇)第一篇:基于Arcgis的简单专题地图设计测绘工程专业实验六中国经济地图的设计一、实验目的通过作业,锻炼学生根据制图主题和资料自行选择表示方法的能力。

并使学生初步掌握图例、图表设计及图面配置的一些基本原则和方法。

并学会根据专题图色谱拟定设色印刷方案,充分了解专题地图的整个设计过程。

二、内容根据给定的制图资料,设计“中国经济图”,并进行图面配置(包括图名、图例、比例尺、插图等的配置),表示的专题内容如下: 1.表示全国人均国民收入的差别。

根据各省人均国民收入的统计资料,分为五级:(单位:元)400--500 ;500--600 ;600--850 ;850--1500 ;1500 以上2.表示各省社会总产值的概略统计值(不分级)及其构成(农业、工业、建筑业、运输业、商业)3.表示全国对外贸易情况4.表示经济特区城市(深圳、珠海、汕头、厦门、海口)5.表示沿海开放港口城市(天津、秦皇岛、大连、烟台、青岛、连云港、南迪、上海、宁波、温州、福州、广州、湛江、北海)6.图上所用到的色彩,要求能利用色谱拟定出一个设色方案,便于印刷时实现。

因此,色彩设计既要考虑美观又要注意经济实用。

三、实验要求1.正确选择表示方法,认真进行符号设计、图面设计、色彩设计,并构成统一协调的图面效果。

2.要求绘制设计草图,并可作为出版原图的唯一依据。

四、制图资料底图资料:中国全图统计资料:附表一;附表二。

五、实验步骤1、打开arcmap,在工具栏里找到目录,并打开找到文件链接,打开找到你要链接的文件夹,实践如图所示:文件链接2、导入EOO文件,找到arc toolbox命令,打开。

找到转换工具,然后打开。

找到转换为coverage,打开然后找到从EOO导入。

双击从EOO导入,然后导入你需要的EOO文件。

3、将文件中的要素移入内容面板中,将面要素和边界线要素,拖入内容列表中。

4、选择要素,导出数据并移除数据。

基于ArcGIS的港口总体规划专题图编制

基于ArcGIS的港口总体规划专题图编制

智能与信屋化Intelligenlilize and Informalization 基于ArcGIS的港口总体规划专题图编制Study on the Compilation of Port Master Plan Thematic Map Based on ArcGIS贾鹏鹏(交通运输部规划研究院,北京100028)JIA Peng-peng(Transport Planning and Research Institute Ministry of T ransport,Beijing100028,China)【摘要】实现ArcGIS软件与港口规划专题图编制工作的有机结合,可以减少专题图编制工作量,提高规划效率。

在对专题图编制流程进行充分梳理和归纳的基础上,从数据准备、数据处理、幅面设置、地图符号化、地图标注、制图综合、地图整饰和地图输出等方面,分析研究ArcGIS软件在港口总体规划制图中的应用。

研究发现,通过ArcGIS软件承载、显示和传输港口总体规划信息,可以有效地提高专题图件编制的自动化程度和制图速度,同时也提高了制图的准确性和便捷性。

[Abstract]Realizing the organic combination of A rcGIS and port planning thematic map compilation can reduce the workload of thematicmap compilation and improve the planning efficiency.On the basis of f ully combing and summarizing the compilation process of t hematic map,this paper analyzes the application of ArcGIS in port master planning mapping from the aspects of data preparation,data processing,format setting,map symbolization,map annotation,cartographic generalization,map decoration and map output.It is found that by carrying,displayingand transmitting port master planning information by ArcGIS,the automation degree and mapping speed of t hematic map compilation can be effectively improved,and the accuracy and convenience of m apping can also be improved.【关键词】港口规划;地图编制;ArcGIS;制图技术[Keywords]port plan;map compilation;ArcGIS;cartographic technology【中图分类号】P208;U698.5【文献标志码】A【文章编号11007-9467(2021)04-0113-03 [DOI]10.13616/ki.gcjsysj.2021.04.0401引言港口总体规划专题图是表达港口规划信息的重要手段,借助于空间及图形语言反映港口规划的成果,相比单一的属性表格和文字描述,更能直观、生动和全面地表现规划的成果。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

专题地图《基于ARCGIS绘制专题地图》学院:城市与环境科学学院专业:地理科学专业姓名:王从洋学号:1251410022日期:2012年2月21日基于ARCGIS绘制专题地图-----全国各省区1997——2000年GDP增长状况图摘要:ArcGIS是一个能够输入、贮存、处理、分析和显示立体数据的计算机系统,它具有强大的图形、图像和数据处理功能,现已广泛地应用在地图编制中。

ArcGIS专题图制作是将各种专题数据图形化,在地图上直观、快捷、方便地显示出来,也就是利用属性表中一列或多列数据编制专题地图的方法。

本文以ArcGIS制作全国个省市GDP增长状况专题地图为例,详细阐述了使用ArcGIS专题地图的制作的流程和步骤。

关键词ArcGIS;专题地图;GDP增长状况专题地图是突出、完善地显示一种或几种特定要素,而使地图内容、用途成为专题化的地图。

它由底图要素和专题要素组成。

与普通地图相比,专题地图只将某一种或几种相关联的要素特别完备而详尽地显示。

其他要素则较为次要地显示,甚至某些要素根本不予表示。

在专题图上不仅可以表示现象的现状及其分布,而且能表示出现象的发展动态和发展规律,为行业规划、设计和决策提供有关的科学依据[1]。

基于A rcG IS专题图制作是将GDP增长状况专题数据图形化,在地图上直观、快捷、方便地显示出来,也就是利用属性表中一列或多列数据编制专题地图的方法[2]。

可以理解为用不同的颜色来区分不同大小或不同性质的属性数据,用符号大小反映数值大小,用点的疏密表达数值大小,用直方图、饼图显示数据等。

1.A rcG IS Desktop9.2软件概述A rcGIS Desktop9.2是美国环境系统研究所在Arc-G IS Desktop8.3基础上开发的新一代G IS软件,是世界上应用广泛的G IS软件之一。

A rcG IS桌面产品是一系列整合的应用程序的总称,包括ArcCatalog,A rcMap,A rcG lobe,A rcToo lbox。

可以实现制图、地理分析、数据编辑、数据管理、可视化和空间处理等GIS任务2.专题地图制作步骤2.1数据准备数据图层:省会城市、国界线、线状省界、主要公路、省级行政区[3]2.2步骤第1步渲染图层要素——唯一值符号在ArcMap中新建地图文档,加载图层:省会城市、主要公路、国界线、省级行政区。

在图层列表面板(TOC)中右键点击省级行政区图层,执行Properties(属性)命令,在出现的Layer Properties(图层属性)对话框中,点击Symbology(符号)选项页,渲染参数设置为:Categories(类别→Uniquevalues(唯一值),Value Field(字段值)设置为DZM。

点击Add All Values(添加所有值)按钮,将All other values(所有其它值)前复选框的勾去掉。

点击Symbol(符号)列,然后选择Properties for All Symbols(全部符号属性)命令在Symbol Selector(符号选择器)中,将Outline Color(轮廓线颜色)设置为No Color(无颜色)。

点击Display(显示)选项页,将Transparent(图层透明度)设置为:50%显示国界线图层(将图层前的复选框选中),在图层列表中右键点击国界线图层,执行Properties(属性)命令,在出现的Layer Properties(图层属性)对话框中,点击Symbology(符号)选项页,将渲染方式设置为Features→Singlesymbol(单一符号),点击Symbol符号设置按钮在Symbol Selector(符号选择器)对话框中选择一种线状符号。

显示省会城市,参照以上操作,设置其图层渲染方式第2步标注图层要素在图层列表中,右键点击省级行政区图层,执行Properties(性)命令,在出现的Layer Properties(图层属性)对话框中,点击Labels(标注)选项页,将Label Features in this layer (标注此图层要素)前的复选框选中,确认Text String(标注字段)为Name,点击Symbol (符号)按钮,在Symbol Slecto(符号选择器)对话框中,将标注字体Size(大小)设置为12,字体设为华文宋体点击Properties(属性)按钮,在Editor(编辑器)对话框中,点击Mask(掩模)选项页,并将Size(大小)设置为2,选择hole选项。

连续三次“确定”后退出以上对话框,返回ArcMap视图界第3步渲染图层要素——分级渲染在图层列表中,右键点击省级行政区图层,执行Properties(属性)命令,然后在Layer Properties(图层属性)对话框中点击Symbol(符号)选项页,将渲染方式设置为Graduated c olors(渐变色)渲染,Value(字段)为Area,Classes(分级)为5,Natural Breaks (Jenks)(自然间隔)分类法。

点击Classify(分类)按钮可选择不同的分类方法第5步渲染图层要素——图表渲染参照前面的步骤,对省级行政区图层进行图表渲染。

渲染方式选择Charts(图表)→Bar/Column(条形图/柱状图)方式,选择GDP_1997,GDP_1998,GDP_1999,GDP_2000,三个字段。

点击“确定”。

第6步创建地图版面在ArcMap中,点击布局视图按钮,切换到布局视图界面。

执行菜单命令:File(文件)→Page Setup(页面设置),在对话框中设置纸张大小和方向,这里将Page(纸张方向)设置为Landscape(横向)。

设置完成后,可以看到在布局视图界面下,地图版面已经变为横向,且当前数据框已经添加到地图版面中。

对数据框边界内数据的显示比例和范围等的调整,需要使用标准工具栏上的放大、缩小、平移按钮。

第7步地图整饰新建布局窗口,选择合适比例尺绘制当前窗口地图,然后分别创建图例、图名、比例尺、指北针等要素,对其进行合理图面配置,即完成地图整饰。

1)标题执行菜单命令:Insert(插入)→Title(标题),双击出现的标题框,在出现的Propertie(属性)对话框中修改地图标题的属性,在Text中输入地图的标题,选择Change Symbol(改变符号)按钮设置合适的字号10、字体新宋体2)比例尺执行菜单命令Insert(插入)→Scale Bar(比例尺),在Scale Bar Selector对话框中选择比例尺样式,点击Properties(属性)按钮,在Scale and Units(比例和单位)对话框中设定比例尺参数。

在地图上双击比例尺也可修改其属性,选择Change Symbol (改变符号)按钮设置合适的字号10、字体新宋体。

3)图例执行菜单命令Insert(插入)→Legand(图例),向地图版面中加入图例,使用Legand Wizard(图例向导)对话框中设置图例的各种参数。

将需要显示的图例图层添加到Legand Items(图例项目)框中,在Legand Title(图例标题)框中输入“图例”,设置字体、字号并设置居中显示,还可修改图例中表示线要素及多边形要素的图形的大小及颜色。

4)指北针执行菜单命令Insert(插入)→North Arrow(指北针),向地图中添加指北针,选择合适的指北针类型。

也可在地图上双击指北针对其修改5)经纬度在图层上右击选择Properties命令,打开Data Frame Properties对话框,单击Grids标签进入Grids选项卡。

单击New grids,打开Grids and graticules wizard对话框,选择Divides map by meridians and…,单击下一步;在Create a graticule对话框中选择Graticule and labels,设置Place parallels为4,Place meridians为4,单击下一步;在Axes and labels对话框中的Axes选项中选中Major division ticks和Minor division ticks,单击下一步;在Create a graticule对话框中选择Place a simple border at edge of graticule选项,在Neatline选项中选中Place a border outside the 复选框,单击完成;打开Data Frame Properties对话框,单击Grids标签,进入Grids选项卡,选择已经建立的经纬度,打开属性对话框,对经纬度的显示字体(宋体黑色)和字号(8号)以及其显示方向进行调整;在图例的Legend properties中将其背景色设置为白色,并把Background下面的X和Y的值都设为3,并用同样的方法设置比例尺的属性。

第8步打印输出地图制作好的地图可以导出为多种文件格式,如JPG。

执行菜单命令File(文件→Export Map(导出地图),选择合适的图片类型。

导出的地图如下图总结:基于ArcGIS的专题地图制作,其制图数据存储与表达的分离以及快速简便的成图过程,改变了传统专题地图数据存储与表达为一体、地图内容与表示方法固定等不利的状况。

本文详尽阐述了参考文献:[1]黄仁涛,庞小平,马晨燕.专题地图编制[M].武汉:武汉大学出版社,2003:151-163.[2]潘燕.一种基于GIS的专题地图制作模式[J].测绘通报,2005(9):38-40[3]王平,地理信息系统实验数据东北师范大学[4]王平,地理信息系统实验教程东北师范大学。
