生物工程工厂设计综述
生物工程工厂设计-课程设计市公开课获奖课件省名师示范课获奖课件
六、设计阐明书封面格式
七、阐明书目录
第一章 总论 • 第一节 设计根据和范围 • 第二节 设计原则 • 第三节 建设规模和产品方案 • 第四节 项目进度提议 • 第五节 主要原辅料供给情况 • 第六节 厂址概述 • 第七节 公用工程和辅助工程 第二章 总平面布置及运送 • 第一节 总平面布置 • 第二节 工厂运送 第三章 劳动定员
二、设计环节
• 1、分配设计任务
拟定设计题目，题目应涉及生产规模及其 主要产品 2、查找有关资料：选题旳目旳、意义，选 题背景及有关文件资料 3、进行配方和工艺计算（涉及物料衡算）， 选择有关旳参数 4、进行设备选型。 5、绘制图纸。 6、书写设计阐明书（不少于5000字）。
三、设计要点：
•
1、拟定题目 2、生产工艺流程确实定与工艺条件旳论证。 3、生产车间设备选型与配套。 4、工艺流程图旳绘制。
THANK YOU
桔汁生产流程如下：
其他有关品种，现简示如下： 1.甲级：汽水配方表
原料 砂糖
糖精 柠檬酸 香料 含气
单位 g g g mL
倍(容积)
数量 20.8 0.052
0.23～0.35 0.35
3.5以上
2.乙级：汽水配方表
原料 砂糖
糖精 柠檬酸 香料 含气
单位 g g g mL
倍(容积)
数量 14
0.047 0.18 0.25 3.5以上
（以上4种图纸任选一张） 5、设计阐明书。
十、成绩计算
• 总成绩100分 • 其中：设计阐明书占55%，生产车间设备
布置图占40%，签到及平时体现占5%。
设计实例 一、题目：年产1500t汽水生产车间改(扩)建工艺设计 二、设计范围
生物工程工厂设计概论物料衡算的意义
生物工程工厂设计概论物料衡算的意义生物工程工厂设计概论物料衡算的意义生物工程工厂设计是生物工程领域的一个重要环节，它涉及到工厂的布局、设备选型、工艺流程等方面。
在这个过程中，物料衡算是一个不可忽视的环节，它对于工厂的正常运行和效益的提升具有重要意义。
物料衡算是指在生物工程工厂设计过程中，对物料的种类、需求量、供应方式、储存方式、流动路径等进行合理评估和计算的过程。
通过物料衡算，可以对工厂的物料需求和物料流动进行全面的掌握和分析，从而为工厂的设备选型和工艺流程的优化提供依据。
首先，物料衡算可以帮助工程师对物料的种类和需求量有一个准确的估计。
在生物工程工厂中，常见的物料包括生物反应物、培养基、酶、载体等。
通过对物料衡算的精确计算，可以预测工厂在不同阶段所需的物料种类和数量，从而为选购原材料提供有针对性的指导。
其次，物料衡算可以帮助工程师确定合理的物料供应方式和储存方式。
在生物工程工厂中，物料的供应方式有多种选择，可以通过外购、自产等方式进行；而物料的储存方式也有冷冻、冷藏、干燥等不同方法。
通过物料衡算，可以根据物料的特性和需求量，确定最适合的供应方式和储存方式，从而提高物料的利用率和降低生产成本。
此外，物料衡算还可以帮助工程师规划物料的流动路径和储存空间。
在生物工程工厂中，物料的流动路径通常需要经过不同的工序和设备，而物料的储存需要有相应的容器和空间。
通过物料衡算，可以确定物料的最佳流动路径和储存空间，提高物料的运输效率和工厂的生产效率。
综上所述，物料衡算在生物工程工厂设计中具有重要的意义。
它可以帮助工程师准确评估物料的种类和需求量，确定合理的物料供应方式和储存方式，规划物料的流动路径和储存空间，从而优化工厂的设备选型和工艺流程，提高工厂的生产效益和经济效益。
因此，在生物工程工厂设计中，我们应该充分重视物料衡算的作用，并将其纳入到设计过程中，以实现工厂的高效运作和可持续发展。
生物工程工厂
生物工厂设计题型：①名词解释②填空③判断④计算⑤设计题绪论生产工艺设计在总体设计中的重要地位：从总体设计来说，生产工艺设计总体设计的主导设计，生产工艺专业是主体专业，它起着贯穿全过程并且组织协调各专业设计的作用，而其他配套专业是根据生产工艺提出的要求来进行设计的。
所以，生物工程工厂生产工艺设计的范围是负责全厂生产工艺流程设计和各生产车间的设计，并向配套专业人员提供设计依据、提出设计要求。
工艺专业向配套专业提出的要求将作为配套专业设计的重要依据。
因此，生产工艺设计不仅要求自身工艺设计具有先进性和合理性，而且也将直接影响到其他协同配套专业的设计先进性和合理性。
第一章基本建设程序基本建设程序：是指基本建设项目在整个建设过程中各项工作必须遵循的先后顺序。
基本建设程序的内容：建设前期阶段，建设期阶段，交付使用期阶段。
项目申请报告：是设计工作的前奏，其任务就是向国家、省、市有关主管部门直接申请工程项目，以期批准建设。
可行性研究：是工程项目建设的首要环节，是决定项目投资命运的关键。
其意义在于避免和减少建设项目决策的失误，提高建设投资的综合效益。
初步设计阶段的划分：三阶段设计、两阶段设计、一阶段设计三阶段设计：初步设计→技术设计→施工图设计两阶段设计：扩大初步设计→施工图设计一阶段设计：施工图设计两阶段设计综合了三阶段和一阶段设计的优点，既可靠，又节约时间，是我国基本采用的设计方法。
初步设计的主要内容：总图、运输、工艺、土建、电力、照明、采暖、通风、空调、给排水、动力及设计概算等。
初步设计的成果：设计说明书、设计图纸。
第二章厂址选择与工厂总平面设计厂址选择的原则:①符合国家的方针政策：符合区域经济发展规划、国土开发及管理的有关规定。
②厂区自然条件符合要求：气候、水文、地质、地形地貌、水源等条件③遵循指向原理：根据原料、市场、能源、技术、劳动力等生产要素的相对区位综合分析具体厂址所在地点的选择，则要从场地的自然条件、技术经济条件及所在行业的特点三方面考虑，依次满足相应的条件。
生物工程工厂设计绪论、厂址选择和总平面设计
基础设施
厂址附近的基础设施是 否完善，如交通、通讯
、水电等。
政策支持
当地政府是否提供税收 优惠、土地租赁等政策
支持。
厂址选择的程序和方法
初步筛选
根据初步的资料和信息，筛选出几个 可能的厂址。
综合评估
根据综合评估结果，选择最优的厂址 作为最终的决策。
现场考察
对筛选出的厂址进行实地考察，了解 当地实际情况。
02 厂址选择
厂址选择的原则
经济性原则
厂址应选择在经济效益最优的地区，考虑土地 、劳动力、能源等成本因素。
环境适宜性原则
厂址应尽量选择在环境质量良好，有利于企业 可持续发展的地区。
交通便捷性原则
厂址应选在交通便利的地方，便于原料和产品 的运输。
厂址选择的考虑因素
自然资源
厂址附近是否具备生产 所需的自然资源，如土
根据生产工艺流程和功能需求，合理规划厂区布局。该生物制药厂将生产车间、 仓库、研发中心等设施按照生产流程顺序布局，便于生产管理和物料流动。同时 ，考虑员工生活和福利设施的布局，提高员工满意度和工作效率。
案例二
厂址选择
该生物燃料厂选择靠近农作物产区，利用当地丰富的农产品资源作为生产原料。同时，考虑到运输成本和市场需 求，厂址也需靠近交通枢纽和市场中心。
细胞培养等。
生物工程工厂具有高技术、高附 加值的特点，对人类生产和生活
具有重要意义。
生物工程工厂设计的重要性
01
生物工程工厂设计是确保生产过程高效、安全 、环保的关键环节。
02
通过合理的工厂设计，可以优化生产流程、降 低能耗和物耗、提高产品质量和产量。
03
良好的工厂设计还有助于降低生产成本、增强 企业竞争力，为企业的可持续发展奠定基础。
生物工程工厂设计概论
生物工程工厂设计概论生物工程是一门涉及生物科学、工程学和技术的交叉学科，致力于将生物系统或生物分子用于工业生产和商业利用。
生物工程工厂是进行生物工程生产的场所，设计概论是对生物工程工厂进行规划和设计的原则和方法的总结和概括。
本文将从物理布局、设备设计、环境控制、生产流程和安全等方面对生物工程工厂设计进行探讨。
首先，在物理布局方面，生物工程工厂的布局应根据生产流程和设备的功能和要求进行合理的规划。
不同生产环节的设备、区域和人员应有明确的空间分隔，以确保生产过程的顺利进行。
此外，对于涉及危险品和生物物质的操作区域，应有专门的封闭场所进行管理，确保生产的安全和环境的保护。
其次，在设备设计方面，生物工程工厂应根据生产产品的特性和要求选择合适的设备，并进行合理的布局和配置。
设备应具备先进的技术和功能，以提高生产效率和产品质量。
同时，应考虑到设备的可操作性和维护性，使操作人员能够方便地进行操作和维护，降低生产成本和风险。
第三，在环境控制方面，生物工程工厂应具备合适的环境条件以支持生产过程。
例如，在温度、湿度、通风和洁净度等方面应进行精确的控制和调节，以满足不同生产环节对环境要求的不同。
此外，还应加强废水、废气和废物的处理和管理，减少对环境的污染和损害。
第四，在生产流程方面，生物工程工厂应采用合理的流程和操作规程，保证生产的连续性和稳定性。
生产流程应进行适当的划分和分段，以确保各个环节的衔接和协调。
同时，应确保生产过程的监控和控制，及时发现和处理异常情况，避免对产品质量和生产进度的影响。
最后，在安全方面，生物工程工厂应制定和执行严格的安全制度和操作规程，确保人员和设备的安全。
同样重要的是，应进行安全教育和培训，提高员工的安全意识和操作技能。
对于危险品和生物物质的使用和处理，应采取相应的安全措施，减少事故的发生和对环境的影响。
综上所述，生物工程工厂设计需要考虑物理布局、设备设计、环境控制、生产流程和安全等多个方面。

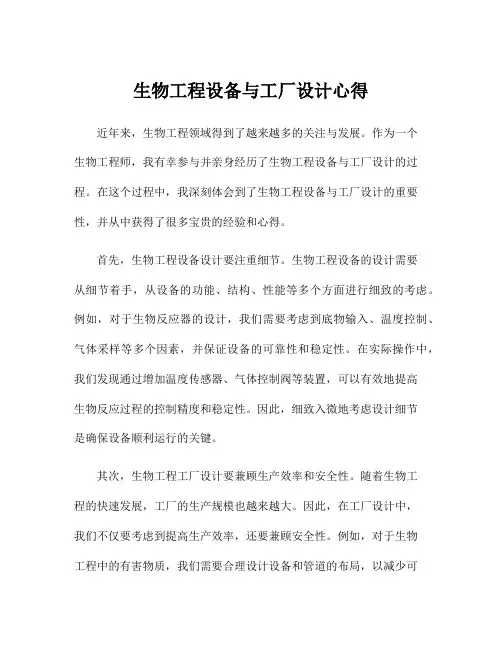

生物工程设备与工厂设计心得
生物工程设备与工厂设计心得近年来，生物工程领域得到了越来越多的关注与发展。
作为一个生物工程师，我有幸参与并亲身经历了生物工程设备与工厂设计的过程。
在这个过程中，我深刻体会到了生物工程设备与工厂设计的重要性，并从中获得了很多宝贵的经验和心得。
首先，生物工程设备设计要注重细节。
生物工程设备的设计需要从细节着手，从设备的功能、结构、性能等多个方面进行细致的考虑。
例如，对于生物反应器的设计，我们需要考虑到底物输入、温度控制、气体采样等多个因素，并保证设备的可靠性和稳定性。
在实际操作中，我们发现通过增加温度传感器、气体控制阀等装置，可以有效地提高生物反应过程的控制精度和稳定性。
因此，细致入微地考虑设计细节是确保设备顺利运行的关键。
其次，生物工程工厂设计要兼顾生产效率和安全性。
随着生物工程的快速发展，工厂的生产规模也越来越大。
因此，在工厂设计中，我们不仅要考虑到提高生产效率，还要兼顾安全性。
例如，对于生物工程中的有害物质，我们需要合理设计设备和管道的布局，以减少可能的事故风险。
同时，我们还需要制定相应的安全操作规程，对工作人员进行培训和安全意识教育。
只有兼顾生产效率和安全性，才能使工厂运作平稳、高效。
此外，生物工程设备与工厂设计要注重可持续性。
生物工程发展的根本目标是实现资源的可持续利用。
在设备和工厂设计中，我们应该尽可能减少对环境的污染和资源的浪费。
例如，在生物废弃物处理中，我们可以采用生物降解技术，将废弃物转化为有用的生物质或能源。
同时，我们还可以采用节能减排的设备和工艺，降低能源消耗和废气排放。
只有将可持续性作为设计的重要原则，才能促进生物工程的可持续发展。
最后，我深刻认识到生物工程设备与工厂设计需要团队合作。
生物工程设备与工厂设计是一个复杂的过程，需要多个专业的团队协同合作。
例如，在设备设计中，需要有机械工程师、电气工程师、化学工程师等多个专业的技术支持。
而在工厂设计中，还需要有生产管理团队，负责生产计划、流程优化等工作。
生物工程专业《生物工程工厂设计概论》课程设计初探
生物工程专业《生物工程工厂设计概论》课程设计初探孙步峰（宁夏防沙治沙职业技术学院，宁夏银川750000）摘要: 《生物工程工厂设计概论》是一门与该专业人才培养目标紧密结合的实践性很强的课程。
通过厂址选择、工厂总平面设计、工艺流程设计、车间管道布置等环节的学习，培养学生对生物工程工厂工艺、设备、物料、环境和管理等方面的总体思考、全面设计，提高专业知识的应用能力。
关健词: 设计生物工程工厂设计随着人力资源成本的提升，用人单位更加注重学生的上手能力和工作态度。
高职学生动手能力和自我认识目前得到社会的肯定，同时社会对高职毕业生的综合能力的要求也越来越高。
企业不但要求毕业生要有基本的写作、计算机应用等基础知识，而且要有良好的动手能力和自学能力，更重要的是要有职业素养。
《生物工程工厂设计概论》是生物工程的专业素质提升课程，是一门以生物工艺学、生物制药学、工程学及相关科学理论和工程技术为基础，综合性、实践性很强的应用性工程学科[1]。
通过该课程的学习目的是培养学生在工厂设计中的综合能力，对新工艺、新设备的设计能力，工程能力和工程素质，结合相关课程的实习，完成综合性训练。
一、设计结合学生上学期在西夏王、御马葡萄酒、田媛菌草等企业的实习，在熟悉葡萄酒生产、菌菇生产流程的基础上指定本课程设计的范围。
题目是:啤酒、葡萄酒、杏鲍菇、味精、淀粉等五类工厂的总平面、工艺、车间、设备及管道的设计，结合学生的掌握程度我对本次课程设计做出详细的设计流程：教学设计→人员分组→布置任务→组内讨论→设计与整合→组间评议→总结设计二、实施1.下达设计任务本次课程设计由11级生物技术班全体学生参加，共35人。
每7人一组负责完成一类设计。
每一命题可分成若干小题目，抽签决定个人独立完成题目。
根据课程标准本课程总学时为36,设计课时为8学时。
课堂时间远远不够设计，需要抽出课余时间查阅大量资料，咨询相关教师和一线工人和设备供应商。
所以课程设计的题目提前一个月确定并通知每个学生，提前着手准备和构思，总平面设计方案、进行工艺计算、绘图最后集中在一周内完成。
生物工程工厂设计概论教案
生物工程工厂设计概论教案嘿，小伙伴们！今天咱们来唠唠生物工程工厂设计概论这档子事儿。
这就好比是要搭建一个超级神奇的生物魔法世界，不过这个世界是由各种科学原理和实际操作堆积起来的。
咱先说说这个生物工程工厂的选址吧。
这选址啊，就像找对象一样挑剔。
不能太偏僻，不然就像把自己孤立在孤岛上，原材料进不来，产品出不去，那可就成了被遗忘的角落，就像深山里无人问津的老古董。
也不能太热闹，不然周围的干扰因素就像一群调皮的小恶魔，吵得生物反应都不能好好进行了。
再讲讲厂房布局。
这厂房布局就像是一场精心编排的舞蹈。
每个部门、每台设备都得有自己的位置，就像舞蹈演员有自己的站位一样。
发酵车间、提取车间、纯化车间这些，就像舞蹈中的不同段落，要衔接得自然流畅。
要是布局乱了，那就像是一场群魔乱舞，设备之间互相“打架”，物料在里面晕头转向，不知道该往哪儿去了。
说到设备的选择，这就像给超级英雄选武器一样重要。
你不能随便拿个东西就来凑数。
那些设备啊，得符合生物工程的特殊要求，就像超级英雄的武器得匹配他的超能力。
如果选错了设备，那就像让绿巨人拿着小牙签去战斗，根本发挥不出作用，整个生物工程就会像个泄了气的皮球，软趴趴的。
还有工艺管道的设计呢，这就像是给生物工程工厂打造一套复杂的血管系统。
管道要四通八达，把各种物料和能量输送到每个需要的角落。
要是管道设计得不合理，那就像人的血管堵塞了一样，整个工厂就会生病，物料流不动，反应停摆，那可就糟糕透顶啦。
生物工程工厂的安全设计也绝不能忽视。
这就像给工厂穿上一层坚固的铠甲。
要防止那些生物危害像小怪兽一样跑出来捣乱，也要避免火灾、爆炸这些危险像大恶龙一样把工厂一口吞掉。
在设计的时候，还得考虑到环保呢。
不能让生物工程工厂成为一个污染大地的大恶魔。
得像个环保小卫士一样，把废水、废气、废渣都处理好，让工厂和周围的环境和谐相处，就像邻居之间互相分享美食一样美好。
我们在设计的时候也要考虑成本啦。
这就像居家过日子一样，得精打细算。
生物工程发酵工厂设计概论精选全文
可编辑修改精选全文完整版生物工程工厂设计概论（考试题）一、名字解释柱网：柱子的纵向和横向定位轴线垂直相交，在平面上排列所构成的网格线，称为柱网柱距：柱距是由横向定位轴线间的尺寸表示的跨度：跨度是由纵向定位轴线间的尺寸表示的，跨度在18m和18m以下时，应采用3m的倍数，跨度在18m以上时，应采用6m的倍数。
设备布置图：设备布置图是用来表示设备与建筑物、设备与设备之间的相对位置，并能直接指导设备的安装的重要技术文件。
相对标高：相对标高是把室内首层地面高度为相对标高的零点，用于建筑物施工图的标高标注。
GMP：药品生产管理规范，是药品生产质量管理的基本准则，适用于药品制剂生产的全过程和原料药生产中影响成品质量的关键工序。
公称直径：管子的公称直径是指管子的名义直径，即不是管子内径，也不是它的外径，而是与管子的外径相近又小于外径的一个数值。
公称压力：通称压力，一般应大于或等于实际工作的最大压力。
清洁生产：是实现可持续发展战略的需要，它彻底改变了过去被动的、滞后的污染控制手段，从根本上扬弃了末端治理的弊端，强调在污染产生之前就予以削减，即在产品及其生产过程并在服务中减少污染物的产生和对环境的不利影响。
二、填空题11、生物工程工厂生产车间一般由、、等部分组成。
2、厂房的框架结构是由和组成。
3、生物制药的车间布置设计必须达到对洁净厂房的要求。
4、空气洁净的含义，其一是指，其二是指。
5、生物工程工厂建筑物按厂房的层数分类，可分为，和厂房三类，主要由生产工艺特点和工艺设备布置要求所决定。
6、生物工程工厂厂房外形一般有、、、和型等数种。
7、生物工程工厂常用的管材有、、、。
8、管道布置设计的主要依据是带控制点的、、、等。
9、按锅炉燃用的燃料可分为：、和。
三、简答题1、车间布置设计的任务（1）确定车间火灾危险类别、爆炸和火灾危险性场所等级、GMP洁净度等级、卫生等级等（2）确定车间的结型式及主要尺寸，并对生产区、辅助区、行政生活区位置进行布局；（3）确定车间所有设备在车间建筑平面和空间的相对位置。
生物工厂设计概论
第一章1、建设程序的三阶段：建设前期、建设期和交付使用期;简述发酵工厂建设基本程序1建设前期项目建议书可行性研究报告设计任务书初步设计和总概算2建设期阶段批准的初步设计和总概算→设计单位、筹建单位、施工单位准备→施工安装总进度表→开工报告→上报→开工建设→单项工厂验收→调试→试运行→主管部门验收→移交生产3生产期阶段2、项目申请报告的内容1项目申报单位情况；2拟建项目情况；3建设用地及相关规划；4资源情况利用和能耗分析；5生态环境影响分析；6经济效益和社会效益分析；7建设与实施；8结论与建议；9有关附件;3、可行性研究的任务和意义可行性研究,是按照批准的项目建议书,由上级主管部门组织,也可委托咨询机构或者设计单位进行;其任务是对拟建项目的技术性、经济性和工程可实施性进行全面的调查、分析和论证,做出是否合理可行的科学评价,最后写出可行性研究报告,为国家主管部门对项目做出决策提供可靠依据;意义是对拟建工程项目进行全面的技术经济分析,从而避免和减少建设项目决策的失误,提高建设投资的综合效益,是决定项目投资命运的关键;4、可行性研究的内容1总论1研究工作的目的、依据和范围；2项目提出的背景、投资的必要性和经济意义；3研究工作概况及结论;2市场需求预测和建设规模1国内外市场需求情况的预测；2国内现有工厂生产能力的估计；3销售预测、价格分析、产品竞争能力；4产品方案和发展远景的技术经济比较及分析；5拟建工程的最佳规模3原材料、燃料及资源情况及公共设施落实情况1原料、辅助材料、燃料的种类、数量、来源和供应情况；2公用资源设施的数量、供应方式和供应条件;4建厂条件和厂址方案及总图布置方案1厂址地理自然条件指位置、地形、海拔、地质、气象、水文等以及社会经济现状；2交通、运输及水、汽、电等现状和发展趋势；3生活设施状况和协作条件；4厂址比较和选择意见;5设计方案1工艺路线的选择,包括技术来源和生产方法、主要技术工艺和设备选型方案的比较,引进设备的性能、来源、国别；2全厂布置方案的初步选择和土建工程量；3公用辅助设施和厂内外交通运输方式的比较选择意见；4改、扩建项目,要说明原固定资产能够利用的情况;6环境保护调查环境情况,预测项目对环境的影响,提出环境保护和三废治理的初步方案5、设计任务书是确定基本建设项目、编制设计文件及进行设计工作的主要依据,对设计工作具有指令性6、定义：初步设计是根据已经批准的设计任务书或者可行性研究报告,确定全厂性的设计方案和重大技术问题;初步设计的依据是批准的设计任务及附件可行性研究报告,以及可靠的设计基础资料;主要内容：总图、运输、工艺、土建、电力、照明、采暖、通风、空调、给排水、动力及设计概算等;成果：初步设计的成果是设计说明书和设计图纸;第二章1、工厂厂址选择的总原则设什么/1.厂址选择必须符合工业布局、符合所在地区、诚实规划的要求,按照国家有关法律、法规及建设前期工作的规定进行；2.充分利用各地区的有利条件,避开或克服不利条件；充分和有效的利用人力、物力、财力和自然资源,保护环境；3.使企业接近原料、能源产地和产品消耗者区,消除不合理运输；经济效果好,有利于加快国民经济发展和人民生活水平的提高;2、厂址选择的三个阶段：准备阶段人员准备,技术准备、现场勘查阶段、厂址选择报告编写阶段3、总平面设计定义：总平面设计是工厂总体布置的平面设计;其任务是将组成工厂的而所有建筑物、构筑物和其他工程设施,合理的布置在所选厂址的界区内;2、工厂总平面设计包含哪些内容1平面布置：决定全厂各种建筑物和构筑物在平面上的相对位置及厂区美化设施；2竖面布置：决定建筑物和构筑物的设计标高,厂区地形起伏的组织和雨水排除问题；3运输设计：假定厂内厂外的各种运输方式,并进行厂内道路设计；4管线综合：综合考虑使地上和地下各种管线布置得合理、经济、整齐；5厂区绿化美化：涉及厂区面貌和环境卫生等问题;3、总平面设计的原则掌握5点总平面设计是依据批准的设计任务书、厂址选择报告和厂址总平面布置方案草图、工艺流程简图来进行的;1、总平面设计必须符合生产工艺流程的要求;原料、半成品、成品的作业线应顺直、通畅、避免作业线的交叉和返回;2、应将占地面积较大的生产主厂房布置在厂区的中心地带,以便其他部门为其配合服务;3、总平面设计应充分考虑厂区主风向的影响;生活区应处在生产区的上风侧,卫生条件要求高的车间应处在卫生要求低的车间的上风侧4应该将人流、物流通道分开,避免交叉;工厂的大门至少应该设置2个或以上,正门用于职工的出入,侧门用于原辅料、产品的进出口;5总片面设计应遵守城市规划的要求;面向城市主干道方向应做工厂的正面布置,与城市建筑保持协调美观;6必须遵守国家有关规范和规定;4、工厂内道路有哪些布置形式1循环式布置：道路为环绕厂房建、构筑物的闭合系统的道路网,并保证物流、人流的运输方便、安全和高效以及消防的要求;2）终端式布置：特点是道路不兜环、各有分散终点,在终点端设置回车场,以便车辆调头;回车场的布置形式有圆形、三角形与T形等5、工厂组成1生产车间：厂区内所有生产成品和半成品的工艺生产工序部门,都称为生产车间,他是全厂的主体;比如：种子间、发酵间、提取间等;2辅助车间：协助生产车间正常生产的一些各工序和部门,称为辅助车间;比如：原材料库、包材库、成品库、机修间等3动力车间：向生产车间提供水、电、气等动力,并保证生产车间正常生产的部门,称为动力车间;比如：高、低压配电室、空压站、水泵房、冷冻站、锅炉房等;4行管部门：全厂性的行政、后勤职能部门,起指挥、管理和服务的功能;比如：办公室、医务所、食堂等;5职工宿舍6运输设施、绿化设施、各种地上地下管网7三废治理废物处理设施和场地等;6、厂区划分通常情况下,厂前区的建筑主要是行政管理和后勤职能部门的设施；生产区主要为生产车间和辅助车间,处在厂区的正中间,为地势、地质最好的地段；厂后区和左右两侧区主要为动力车间、污水处理站、给排水等设施第三章1、生产工艺流程三个阶段1生产工艺流程示意图：是无聊横算前设计的,只是定性标出五件的来龙去脉和采用的多种化工设备及过程；2生产工艺流程草图：在示意图的基础上表示生产过程中的物流各单元过程和单元操作的特征,自动控制方案、工艺操作参数等情况；3生产工艺流程图：对车间布置设计时如有不合适对草图做出修改、最后得生产工艺流程图;2、工艺流程的设计原则1首先一点,也是最重要的一点,采用所选的生产工艺和流程所得到的产品质量必须要符合相关的国家标准或者行业标准,如果出口国外,还要满足所销售地区的质量要求和相应的标准；2在可承受的范围内,尽量采用先进、成熟的技术和设备；3采用能够尽量少产生“三废”的生产工艺；4确保安全和稳定的生产；5尽量采用自动化的设备；降低劳动强度,提高劳动生产率;3、生产工艺流程示意图是在物料衡算之前进行的,它的主要作用是：定性表明原料变成产品的路线和顺序单元操作,以及相应的过程及设备;4、工艺流程图分类1全厂总工艺流程图或物料平衡图总工艺流程图在工厂设计中是为总体说明部分提供的全厂总流程图样,有时也称作全厂物料平衡图2物料流程图物料流程图是在全厂工艺流程图基础上完成工艺平衡计算后,分别表达各车间内部工艺物料流程的图样;3带控制点工艺流程图是表示生产工艺过程的主要图纸,是以物料流程为依据,内容较为详细的一种工艺流程图;带控制点的工艺流程图是以物料流程图为依据,内容较为详细的一种工艺流程图,在管线和设备上画出配置的某些阀门、管件、自控仪表等有关符号是这种流程图的特点5、设备的标注1设备在图上应标注设备位号和设备名称；2一般在图纸的上方或者下方在横向上排成一行的形式标注；也可将设备标注用指引线引出,标注在图纸空白处;6、管道标注1物料代号：过去国内都是采用物料中文名称的第一个字母来表示物料,目前已停止使用,而采用物料的英文字母代替;如：压缩空气工艺空气PA,低压蒸汽<LS,自来水一次水,饮用水DW,物料液体PL;必要时可在代号的右下角标注阿拉伯数字,用以区别该介质的不同状态和性质;也可用该介质的化合物化学分子式来表示,如H2SO4;2管段序号：第一种,管道按工艺流程编写,其中前两位数字代表工段或车间,或工序号,后面为在该工段输送该介质的第几段管道,如：LS0168,代表在第一工段的第68段蒸汽管道;第二种,用与该管道相连的设备标号和管道编号来表示,如：PAF-2035,表示与标号为F-203的设备第二工段第三个反应器相连的第五段压缩空气管道3管道等级：管道按照温度、压力以及介质腐蚀等情况,预先设计各种管材、直径、壁厚等规格,并作出等级规定,做图时标注管道等级号;实际上,大多时候绘图时,并不标注等级号,而是直接标注管材、直径、壁厚等参数;B代表不锈钢,L代表铝,T代表铜,DN代表公称通径是一个标准,其值既不是内径,也不是外径,代表外径,32×表示外径为32mm,壁厚为的管道即,内径为25mm4物料流向：可标注在管线上,也可标注在尺寸后;5其他尺寸：比如有些管道安装要求具有坡度,等;PLF-2035B32×：表示与标号为F-203的设备第二工段第三个反应器相连的第五段外径为32mm,壁厚为的不锈钢物料管道第四章1、物料衡算方法和步骤;物料衡算的方法：画出物料衡算示意图,并标明有关数据—写出有关的变化关系式—选定计算基准—根据已知数据和要求进行物料衡算将结果以表格或图形列出参考课本P572、物料衡算例子重点啤酒和味精物料衡算;参考课本P693、热量衡算方法和步骤;参考课本P754、热量衡算例子;参考课本P79第五章1、设备设计与选型原则掌握5条以上;1保证工艺过程实施的俄安全可靠；2经济上合理,技术上先进；3投资省,耗材料少,加工方便,采购容易；4运行费用低,水电气消耗少；5操作清洗方便,耐用易维修,备品配件供应可靠,减轻工人劳动强度；6结构紧凑,尽量采用经过实践考验证明确实性能优良的设备；7考虑生产波动与设备平衡,留有一定的余量；8考虑设备故障及检修的备用;2、会计算发酵工厂生产能力、发酵罐数量和主要尺寸直径;参考课本p1103、常用泵种类、气体运输设备、固体物料运输设备;P1191常用泵有哪些种类：叶片式：离心式、轴流式、贯流式容积式：往复式;回转式其他：真空泵、射流泵、齿轮泵、螺杆泵、旋涡泵2）气体运输设备：生物工厂常用的气体输送设备为低压空气压缩机、送风机、真空泵3固体物料运输设备：第六章一、复习第六章的车间布置设计的依据、车间组成、设计内容,设计原则等,以及相关的名词解释,例如设备布置图,标高,柱距,GMP等;车间布置设计的依据：1．厂区总平面布置图;2．已掌握本车间与其它各生产车间、辅助生产车间、生活设施以及本车间与车间内外的道路、铁路、码头、输电、消防等的关系,了解有关防火、防雷、防爆、防毒和卫生等国家标准与设计规范;3．熟悉本车间的生产工艺并已绘出管道及仪表流程图；熟悉有关物性数据、原材料和主、付产品的贮存、运输方式和特殊要求;设备布置生物工程工厂的车间组成1生产部分,包括原料工段、生产工段、成品工段、回收工段、控制室等；2辅助部分,包括配电室、通风空调室、化验室等；3生活行政部分,包括车间办公室、休息室、浴室、卫生间等;车间布置设计的内容1、厂房的整体布局和轮廓设计1车间建筑的轮廓、跨度、柱距和编号、楼层层高；2划分并确定生产、辅助、生活设施的分割及位置；确定各分区的防火等级和洁净度等级；3确定门、窗、楼梯的位置、尺寸；4吊装孔、预留孔、地坑的位置、尺寸；5标高;2、设备的排列和布置1画出设备外形的几何轮廓,标注流程号；2设备定位找出水平及垂直定位尺寸;以设备离墙的纵横间距,定出设备中心位置一般定位标准是以建筑物中心作为定位基准线的,并进行设备标高；3确定操作平台位置及标高;4、车间布置设计说明文字说明车间布置的特点和优点;工艺人员要把重点放在设备的优化布置上;5、车间布置设计的图纸1车间各层的平面布置图；2立面图包括正立面图和侧立面图；3部分剖面图简述车间布置设计原则1符合生产工艺的要求2符合生产操作的要求3符合设备安装、检修的要求4符合厂房建筑的要求5符合建设投资的要求6符合安全、卫生和防腐蚀的要求7符合生产发展的要求定义类：1、GoodManufacturingpracticeGMP,本义为良好作业规范设备布置图：表示一个车间或一个工段的生产和辅助设备在厂房建筑内外安装布置图样;2、标高：表示某一部位相对于基准面标高的零点的竖向高度,是竖向的依据3、工厂设计：是工程技术人员在国家政治、经济和法律思想的指导下,按照国家计划或业主意图,以自己学术专长和能力为国家或业主提供设计思想,并根据这种思想提供各种设计图纸、资料和各种设计文件的创造性劳动;4、生产工艺流程图：是以图解的形式表示一个车间或工段自原料进入车间至成品送出车间为止的生产过程全貌5、物料横算：是在化工生产过程中,用来确定物料比例和无聊转变的定量关系的过程;6、能量横算：根据能量守恒定律,利用能量传递和转化的规律,通过平衡计算求得;7、柱网柱子的纵向和横向定位轴线垂直相交,在平面上排列所构成的网络线,称为柱网8、柱距柱距是由横向定位轴线间的尺寸表示的9、跨度跨度是由纵向定位轴线间的尺寸表示的,跨度在18m和18m以下时,应采用3m的倍数,跨度在18m以上时,应采用6m的倍数二、掌握车间布置图的绘图方法,能够独立手绘出相关的车间框架及其标注以及相关的门、窗绘制,及标注等并能掌握设备的布置等;参考课本P165柱子、墙、门窗户车间布置图的内容包括那些1要有各层楼面的平面图及足够的立面图应能清楚表示设备间的相互关系2标出设备的定位尺寸3设备的外形尺寸要准确与其他设备的衔接处、管接口、外形及操作台应在图上表示清楚4表明厂房边墙轮廓线、门窗、楼梯的位置、柱网间距编号、各层相对标高、右上角设指北针5表示操作平台、防护栏杆、排水道、吊孔、生活室、办公室的相对布置位置三、掌握设备布置室内、露天布置的比较及优缺点等;设备露天布置优点P1151可以节约大量建筑面积,从而节约大量基本建设投资2节约土建施工工程量,从而加快基本建设进度3火灾爆炸危险的设备露天化或半露天化,可节约厂房通风设备及动力,降低厂房防火,防爆等级,降低生产费用和厂房造价4对厂房的改建、扩建,增加灵活性四、掌握管道设计和布置的原则步骤以及内容等,并掌握相关的阀门及其特点;车间管道布置设计原则1满足生产工艺和设备的要求,便于安装、检修和操作管理；2尽可能使管线最短,阀门、管件最少;避免管道在平面上迂回折返,在立面上弯转扭曲等不合理布置；3车间内工艺管道布置多采用沿墙、楼板底或柱子的成排布置法,使管线成排成行平行直走；阀门有哪些种类按用途和作用分类1调节阀类——主要用于调节介质的流量、压力等;包括调节阀、节流阀、减压阀等;2止回阀类——用于阻止介质倒流;包括各种结构的止回阀;3分流阀类——用于分离、分配或混合介质;包括各种结构的分配阀和疏水阀等;4安全阀类——用于介质超压时的安全保护;包括各种类型的安全阀;5截断阀类——主要用于截断或接通介质流;包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等;五、掌握生物工程工厂的公用工程相关的,电力工程,锅炉分类等;锅炉如何分类锅炉可按不同的方式分类;1按锅炉燃用的燃料可分为：燃煤炉、燃油炉和燃气炉;2按燃烧方式分类可分为：层燃炉、室燃炉和介于二者之间的沸腾流化床炉;按锅炉水循环方式可分为：自然3循环锅炉、强制循环锅炉和复合循环锅炉;按有无汽包分类可分为：汽包锅炉和直流锅炉;按锅炉的容量可分为：小型锅炉、中型锅炉、大型锅炉和超大型锅炉;掌握管道布置图,例如相关的管道标注,坡度,阀门、法兰的表示等;参考P195法兰、活接、卡箍是常用的连接零件管道布置图的标注管道布置图的标注内容有：管径、物料代号、定位尺寸、安装标高、物料流向等;在管道布置图中,常以建构筑物的定位轴线或墙面、地面等作为管道的定位尺寸基堆;另外,设备中心线和接管口法兰也常作为管道定位尺寸基准;因此,在管道布置图中,要标注建筑物的定位轴线编号和设备位号,标注方式同设备布置图;一般定位尺寸以mm为单位,标高以m为单位六、掌握生物制药车间的布置设计,空气洁净度等,以及厂房的构型、结构,层数等;洁净厂房的空气洁净度和温湿度对产品质量有非常重要的影响;其中,夏天温度控制位22-26度,冬天18-22度,湿度控制在45%-65%1典型的布置方式;操作室的前室其实就是缓冲室,也叫气闸室,两边门互锁,不能同时打开;这样,走廊的空气进不了操作间,操作间的空气也回不到走廊;缺点是前室占较大面积,面积利用率较低；2这种布置方式的特点是操作间内的空气可以流到走廊,但不会流到相邻操作间;这种方式适用于操作间内发尘量较低、不会散发致敏物质或有毒、有害物质的情况,目前较常见；3当操作间内发尘量较高、散发致敏物质或有毒、有害物质时,比如青霉素的生产,非常容易致敏,就可使用第三种布置形式,走廊的空气进不了操作间,操作间的空气也回不到走廊,当然,这种情况下的空调送风系统也要单独设置,以免污染别的房间;缺点也是前室占较大面积,面积利用率较低;;11,根据压力不同选择不同的壁厚;2水煤气钢管材质为碳钢,主要用于低温、低压的水管,根据镀锌与否分为镀锌管和非镀锌管即,白铁管和黑铁管,有普通和加厚两种;3不锈钢管低碳钢,主要用于输送酸、碱、有腐蚀性的物料,或者医药、食品等有卫生要求的管道;目前市场上的不锈钢种类有很多,并不是每一种都不会生锈,我们常用到的有两种：304和316L;304主要用于输送纯水以及洁净间内的自来水、低压压缩空气、真空等,316L用于输送工艺物料、注射用水;2、铸铁管主要用于室内排水和室外给水,也可用于输送浓硫酸和碱液;3、有色金属管1铜管多用于制造换热设备；2铝管多用于制造换热设备,或者输送浓硝酸、醋酸,但不能耐碱;4、非金属管1钢筋混凝土管主要用于室外排水；2塑料管主要是PPR管,为聚丙烯材质,主要用于室内给水,近几年非常常用；还有就是一些临时管道,PVC聚氯乙烯；3橡胶管主要是作为临时管道;恰当选取管材和阀门由于发酵液一般都偏酸,且含有大量的强腐蚀性物质硫酸铵、亚硝酸盐,管道和阀门容易受到腐蚀引起渗漏,造成染菌;在发酵罐的配管中,建议与物料相接触的管道部分不包括冷却水、排水等采用优质低碳不锈钢,阀门采用隔膜阀;。
生物工程工厂设计
生物工程工厂设计生物工将生物领域的知识和技术应用于工程领域，以解决生物领域相关问题的学科。
而生物工程工厂的设计是在利用生物工程技术进行生产的基础上，将工艺流程和设备进行优化和布局，以实现高效、安全、可持续发展的生产目标。
下面是一个生物工程工厂设计的简要描述。
首生物工程工厂设计中，应该根据生产的具体要求，和设备的选择。
例如，对于生物制药工厂来说，工艺流程可能包括菌种培养、发酵、纯化和制剂等环节。
在选择设备时，应该考虑到生产规模、产品品种、设备功能和自动化程度等因素，以使工厂的生产能力和品质得到最大程度的提升。
其次，在生物工程工厂的设计中，应当重视工厂的平面布局和装置的空间布置。
合理的布局能够提高生产效率和工作安全。
设备之间的距离应当适中，以确保操作人员的便捷性和生产流程的顺畅性。
同时，应当考虑到防火、防爆、通排放等方面的要求，以保障工厂的环境和操作安全。
此外，生物工程工厂在设计中还应当注重设备的清洁和消毒。
由于生物工程生产中使用的是活性菌种或细胞培养，因此，设备和管道的清洁和消毒非常关键，以避免交叉污染和杂质的输入。
可以采用常规的清洗和灭菌方法，如蒸汽灭菌、高压灭菌和化学消毒等，以确保产品的质量和安全。
最后，在生物工程工厂的设计中，应当充分考虑环保和能源的利用。
生物工程生产通常会产生一些废弃物和废水，因此，应当设计相应的处理系统，将废弃物和废水进行处理和回收利用。
此外，应当优化生产过程和设备的设计，降低能源消耗，提高能源利用效率，以实现可持续发展。
总之，生物工程工厂的设计需要综合考虑生产要求、工艺流程、设备选择、清洁消毒、环保和能源利用等因素。
只有通过合理的设计和优化，才能建立出高效、安全、环保和可持续发展的生物工程工厂。
生物工程工厂设计绪论厂址选择与总平面设计-PPT精品文档
设计工作的基本任务
要做出体现国家有关方针政策、切合实际、
安全适用、技术先进、经济效益好的设计， 为我国经济建设服务
4、工厂设计的原则和特点
工程项目建设，不同于科学研究。工厂建成后，必 须满足企业生产及社会需要，带来经济和社会效益。 因此，工厂设计应遵循以下原则： 技术先进与经济合理相结合原则 充分利用当地资源与技术条件原则 注重长远发展、留有余地的原则 总体设计要体现安全、卫生、健康的原则 坚持保护环境、美化环境的原则
第一节 基本建设程序的内容
建设前期阶段
建设期阶段 生产期阶段
1、建设前期阶段
包括项目建议书、可行性研究报告、设计任务书、 初步设计和总概算：
2、建设期阶段
3、生产期阶段
第二节 项目建议书
一、项目建议书的任务和意义
项目建议书(项目申请报告)是设计工作的前奏，其 任务就是向有关主管部门申请工程项目，以期获得 批准立项，进行厂址选择调研工作和可行性研究工 作。
（2）内容真实 可行性研究报告涉及的内容以及反映情况的数据，必 须绝对真实可靠，不允许有任何偏 差及失误。其中所运用的资料、数据，都要经过反复核 实，以确保内容的真实性。
（3）预测准确 可行性研究报告是投资决策前的活动。它是在事件没 有发生之前的研究，是对事务未来 发展的情况、可能遇到的问题和结果的估计，具有预测 性。因此，必须进行深入的调查研究，充分的占有资料，运 用切合实际的预测方法，科学的预测未来前景。 （4）论证严密 论证性是可行性研究报告的一个显著特点。要使其有 论证性，必须做到运用系统的分析方法，围绕影响项目的各 种因素进行全面、系统的分析，既要做宏观的分析，又要做 微观的分析。
他的实质就是对拟建工程项目进行全面的技术经 济分析，从而避免和减少建设项目决策的失误， 提高建设投资的综合效益，是决定项目投资命运 的关键。
生物工程工厂设计方案
生物工程工厂设计方案一. 生物工程工厂的位置选择生物工程工厂的选址应充分考虑到生产原料的便捷性和成本控制。
一般来说，应尽量选择工厂周边有着丰富的生物资源或者便捷的原料供给，这样可以减少原料运输成本以及避免原料的长途运输对原料品质的影响。
同时，工厂在选址时也要充分考虑到生产废水、废气等排放物的处理和排放，尽量选择在环保政策支持的地区。
最后，工厂选址也要考虑到对工人的通勤便利性，劳动力力量和人力资源的供给，这是工厂正常运转的重要保障。
二. 生物工程工厂的厂房设计1. 厂房布局设计：生物工程工厂的厂房布局应符合生产操作的流程便捷性，通常可以按照原料采购、原料储存、生产加工、产品储存等流程进行布局。
此外，厂房的通风系统和排污系统也需要合理设计，以保证生产环境的干净和员工的健康。
2. 厂房结构设计：生物工程工厂的厂房结构应该保证生产设备和生产环境的稳定性和安全性。
为了确保产品的质量和员工的安全，厂房的结构设计应符合相关的国家标准和安全规范。
3. 厂房设备选购：生物工程工厂的生产设备通常包括发酵罐、分离罐、反应器、干燥设备等多种设备，这些设备的选购应考虑到其适用性和生产效率。
同时，厂房应配备相应的自动化控制系统和监测系统，以提升生产效率和产品质量。
三. 生物工程工厂的环保和安全设施1. 环保设施设计：生物工程工厂应配置完善的废水处理、废气处理等环保设施，以确保生产过程中产生的排放物不会对环境造成危害。
通风设备和防尘设备也是生产中所必须要配置的环保设施。
2. 安全设施设计：生物工程工厂应配备完善的安全设施，如消防设备、防爆设备、应急救援设备等。
员工的安全培训和安全意识的提高也是保障工厂安全运营的重要环节。
四. 生物工程工厂的管理系统1. 生产管理系统：生物工程工厂应配备完善的生产管理系统，包括原料采购管理、生产计划管理、生产过程监控等方面。
这些管理系统的建设可以提升生产效率和产品质量，保障工厂正常运营。
2. 质量管理系统：生物工程工厂应配备完善的质量管理系统，包括原料检验、生产过程监控、产品检验等方面。
《生物工程设备及工厂设计》课程教学大纲
《⽣物⼯程设备及⼯⼚设计》课程教学⼤纲《⽣物⼯程设备及⼯⼚设计》课程教学⼤纲课程英⽂名称：Design of Biological Engineering Equipment and Factory课程编号: 1822123002课程计划学时：48学分：3课程简介：《⽣物⼯程设备及⼯⼚设计》是⽣物⼯程专业⼀门专业选修课程，学位课。
该课程是⽣物⼯程技术和化学⼯程与设备交叉的结合体，是⼀门实践性很强的学科。
课程主要介绍⽣物⼯程产业界常见的⼯业⽣产设备及⽣物⼯程研究领域的主要设备的基本原理、结构、特点、设计选⽤计算⽅法及发酵车间⼯艺设计。
本课程既有⼀定基础理论，⼜有较强的⼯程实际应⽤，使本专业学⽣成为能在⽣物技术与⼯程领域从事产业化设计、⽣产、管理和新技术研究、新产品开发的⼯程技术⼈才。
课程内容为：发酵设备计算及选型；⽆菌空⽓设备；分离设备；过滤、离⼼、萃取、吸附、离⼦交换、层析、蒸发、结晶、⼲燥等设备；发酵车间⼯艺设计。
通过本课程的学习，了解和掌握不同类型的⽣物⼯程设备⼯作原理，懂得如何应⽤这些基本理论去分析和解决⽣产过程中的具体问题，改造原有⽣产过程使其更符合客观规律，实现⽣产过程的优化，提⾼⽣产过程的经济和社会效益。
⼀、课程教学内容及教学基本要求第⼀章设计概述本章重点是⽣产⼯艺设计，⽣物⼯⼚设计的原则和特点，难点是⽣物⼯⼚设计的特点。
第⼀节⽣物⼯程⼯⼚设计的⽬的和要求本节要求了解⽣物⼯程⼯⼚设计的⽬的和要求，⼯⼚设计在国民经济中的地位和意义(考核概率1%)。
第⼆节设计⼯作的任务和内容本节要求了解设计⼯作的基本任务和内容(考核概率1%)，理解总体设计和局部设计(考核概率2%)。
第三节⽣产⼯艺设计本节要求了解⽣产⼯艺设计在总体设计中的地位，计算机在⼯艺设计中的应⽤(考核概率1%)，理解⽣产⼯艺设计的依据与内容(考核概率2%)。
第四节⼯⼚设计⼯作原则本节要求理解解⽣物⼯⼚设计的基本原则和特点(考核概率2%)。
生物工程工厂设计综述
生物工程工厂设计综述摘要:探究生物工程工厂设计的方法和设计的具体步骤,加强加深对生物工程工厂设计的理解，旨在更深的理解和意识设计工作的重要性，即设计是将科学转化为生产力的重要学科.关键词：生物工程工厂；设计生物工程工厂设计是一门以生物工艺学、生物制药学、GMP和工程学及相关科学理论和工程技术为基础，综合性、实践性很强的应用性工程学科，其目的是培养学生具备生物工程工厂设计的工程能力和工程素质，完成工程师的综合性基本训练,其中生物工程工厂设计的任务和目的分别是加建设项目的决策，编制各个阶段设计文件，配合施工和参加验收,进行总结的全过程；作出体现国家有关方针政策，切合实际，安全适用，技术先进，经济效益和环境效益好的设计,为我国社会注意现代化建设服务。
1资料与方法1。
1基本建设程序：一个新建项目从计划建设到建成投产，按照建设项目发展的内在联系和发展过程,建设程序一般要经历：建设前期、建设期和交付使用期三个阶段。
其中建设前期的的工程程序主要有以下几个方面:项目建议书、可行性报告、设计任务书、初步设计、总概算.而项目申请报告主要有项目申请单位情况、拟建项目情况、建设用地及相关规划、资源利用和能源耗用分析、生态环境分析、经济和社会效益分析、建设与实施、结论与建设、等内容。
另外可行性研究报告内容主要有根据经济预测、市场预测确定项目建设规模和产品方案；资源、原材料、动力、运输、供水等配套条件及公用设施落实情况等。
1。
2厂址选择与工厂总平面设计厂址的选择主要需要符合工业布局、符合所在地区、城市规划的要求，按照国家有关法律、法规及建设前期工作的规定进行，然后利用各地区的有利条件，避开或克服不利条件；充分利用当地人力、物力、财力和自然资源，环境保护；节约用地，不占用良田及经济效益高的土地，并符合国家现行土地管理、环境保护、水土保持等法规有关规定.其次使企业接近原料、能源产地和产品消费区，消除不合理运输；总体经济效益好，有利于加快国民经济发展和人民生活的提高.而具体厂址所在地点的选择,则要从场地的自然条件、技术经济条件及所在行业的特点三方面考虑，依次满足相应的条件.1.3工艺流程设计工艺流程设计和车间布置设计是工艺设计的两个主要内容,是决定工厂的工艺计算、车间组成、生产设备及布置的关键步骤。
生物工程工厂设计概论
生物工程工厂设计概论生物工程是一门将生物学、工程学和化学等多个学科相结合的学科，通过利用生物技术和生物材料开发新的产品和过程。
生物工程工厂设计则是生物工程学科的一个重要组成部分，是将生物工程技术应用于工业生产的过程。
1.设计原则：生物工程工厂设计需要遵循一系列设计原则，包括经济性、可持续性、安全性和环保性。
经济性是指在设计中考虑成本和效益的平衡，确保工厂的投资回报率。
可持续性是指在设计中考虑资源的节约和再利用，减少对环境的影响。
安全性是指在设计中考虑员工的安全和工艺的安全性，避免事故和环境污染。
环保性是指在设计中考虑减少废物和排放物的产生，保护环境。
2.工艺流程设计：生物工程工厂的工艺流程设计是实现产品生产的关键。
在设计过程中，需要考虑原料的选择、生物反应器的设计、工艺参数的优化等因素。
通过合理的工艺流程设计，可以提高生产效率、降低成本、提高产品质量。
3.设备选择和布局设计：在生物工程工厂的设计过程中，需要选择合适的设备和确定合理的设备布局。
设备选择需要考虑生产工艺的要求、设备的可靠性和维护性等因素。
设备布局需要考虑生产流程的合理性、设备之间的空间利用率和人员流动的便利性。
4.自动化和信息化：生物工程工厂的自动化和信息化程度越高，生产效率和产品质量就越高。
在设计过程中，需要考虑生产过程的自动化程度和信息的收集和处理。
通过引入先进的自动化设备和信息管理系统，可以提高生产效率、减少人为操作错误、提高产品质量。
5.质量控制和质量保证：生物工程工厂设计中，质量控制和质量保证是非常重要的环节。
设计中需要考虑质量控制的方法、检测设备的选择和质量管理体系的建立。
通过建立完善的质量管理体系，可以确保产品的质量和安全性。
生物工程工厂设计是一个复杂而综合的过程，需要考虑多个因素的相互作用。
只有在设计过程中充分考虑各个方面的要求，才能建立高效、可持续的生物工程工厂。
因此，在设计过程中需要进行充分的调研和分析，结合实际情况和技术发展趋势，制定科学合理的设计方案。
第四章生物工厂设计概论1
2019/11/10
37
施工图设计的内容 1、图纸 (1)施工阶段带控制点的工艺流程图。 (2)非标设备制造及安装图。 (3)施工阶段设备布置图及安装图。 (4)施工阶段管道布置图及安装图。 (5)仪器设备一览表。 (6)材料汇总表。 (7)其他非工艺工程设计项目的施工图纸
2019/11/10
8
内容、深度
以初步设计中的工艺设计为主、兼顾部分设备设计 设计范围以车间为主
2019/11/10
9
（四）工厂设计工作原则
1、以现代化建设为中心，为其服务
2、必须认真进行调查研究
经济技术指标达到或超过国内同类工厂的平均先进水平
3、积极采用新技术，技术务实性、先进性，经济合理
尽可能提高劳动生产率，逐步实现机械化、自动化
2019/11/10
25
（五）初步设计阶段
设计阶段：三阶段设计、二阶段设计、一阶段设计 三阶段设计： 初步设计--技术设计--施工图设计
（新、复杂、规模特大、缺乏设计经验） 二阶段设计：扩大初步设计--施工图设计
（大多数） 一阶段设计：施工图设计
（新建小厂、小规模的改扩建）
2019/11/10
26
第四章 生物工程工厂设计概论
2019/11/10
1
思考题： 1.什么是局部设计、总体设计？ 2. 生产工艺设计的依据？ 3. 初步设计工艺部分的内容？
2019/11/10
2
一、生物工程工厂设计
以生物工艺学、生物制药学、GMP、工程学 以及相关科学理论和工程技术为基础，综合性、 实践性很强的应用性工程学科
(4)厂址比较和选择意见
2019/11/10
生物工程工厂设计厂址选择及工厂总平面设计
特点：彼此独立，结构简单，防火安全，留有发展余地 缺点：增加占地面积，延长生产流程，增加输送费用
2、连续式布置形式 将主要车间和辅助车间或车间的若干工序的厂房进
行竖向布置，予以合理并接。 优点：相对减少占地面积，缩短工艺流程线和运输
K2A1AA2A3100%
50%～70% 总平面土建设施布置系数K3 道路、散水坡及管线的占地面积及总面积的比值
K3
A3 A
100%
K2 = K1 + K3
7）绿地率K4（%） 全厂可绿化面积占全厂占地面积的百分率
K4
A4 A
100%
一般控制在10～ 15%
8）土方工程量V（m3） 由于厂址地形凹凸不平或自然坡度太大，平整场地需
地形图：用等高线表示地势变化幅度的图形
3、厂址地质及气象 4、土地征用及迁民情况 5、交通运输条件 6、原材料、燃料情况 7、给排水方案 8、供热供电条件 9、建筑材料供应条件 10、环保工程及公共设施 厂址方案比较
有关附件资料
1、各试选厂址总平面布置方案草图(比例1/2000) 2、各试选厂址技术经济比较表及说明材料； 3、各试选厂址地质水文勘探报告； 4、水源地水文地质勘探报告； 5、厂址环境资料及建厂对环境的影响报告； 6、地震部门对厂址地区震烈度的鉴定书 7、各试选厂址地形图(1/10000)及厂址地理位置图(1/50000) 8、各试选厂址气象资料； 9、各试选厂址的各类协议书，包括原料、材料、燃料、产品销 售、交通运输、公共设施
气象资料主要风向。 风玫瑰图:表示一个地区的风向和风向频率图. 风向频率:是在一定时间内，某风向出现的次数占总观测次数 的百分率
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生物工程工厂设计综述
摘要:探究生物工程工厂设计得方法与设计得具体步骤,加强加深对生物工程工厂设计得理解,旨在更深得理解与意识设计工作得重要性,即设计就是将科学转化为生产力得重要学科。
关键词:生物工程工厂;设计
生物工程工厂设计就是一门以生物工艺学、生物制药学、GMP与工程学及相关科学理论与工程技术为基础,综合性、实践性很强得应用性工程学科,其目得就是培养学生具备生物工程工厂设计得工程能力与工程素质,完成工程师得综合性基本训练,其中生物工程工厂设计得任务与目得分别就是加建设项目得决策,编制各个阶段设计文件,配合施工与参加验收,进行总结得全过程;作出体现国家有关
方针政策,切合实际,安全适用,技术先进,经济效益与环境效益好得设计,为我国社会注意现代化建设服务。
1资料与方法
1、1基本建设程序:
一个新建项目从计划建设到建成投产,按照建设项目发展得内在联系与发展过程,建设程序一般要经历:建设前期、建设期与交付使用期三个阶段。
其中建设前期得得工程程序主要有以下几个方面:项目建议书、可行性报告、设计任务书、初步设计、总概算。
而项目申请报告主要有项目申请单位情况、拟建项目情况、建设用地及相关规划、资源利用与能源耗用分析、生态环境分析、经济与社会效益分析、建设与实施、结论与建设、等内容。
另外可行性研究报告内容主要有根据经济预测、市场预测确定项目建设规模与产品方案;资源、原材料、动力、运输、供水等配套条件及公用设施落实情况等。
1、2厂址选择与工厂总平面设计
厂址得选择主要需要符合工业布局、符合所在地区、城市规划得要求,按照国家有关法律、法规及建设前期工作得规定进行,然后利用各地区得有利条件,避开
或克服不利条件;充分利用当地人力、物力、财力与自然资源,环境保护;节约用地,不占用良田及经济效益高得土地,并符合国家现行土地管理、环境保护、水土保持等法规有关规定。
其次使企业接近原料、能源产地与产品消费区,消除不合理运输;总体经济效益好,有利于加快国民经济发展与人民生活得提高。
而具体厂址所在地点得选择,则要从场地得自然条件、技术经济条件及所在行业得特点三方面考虑,依次满足相应得条件。
1、3工艺流程设计
工艺流程设计与车间布置设计就是工艺设计得两个主要内容,就是决定工厂得工艺计算、车间组成、生产设备及布置得关键步骤。
工艺流程得设计主要遵循以下几点得原则:1、保证产品质量符合国家标准,外销产品还必须满足销售地区得质量要求。
2、尽量采用成熟得先进得技术与设备。
3、实施清洁生产,有完善得三废治理措施,以减少或除对环境得污染,并做好三废得回收与综合利用4、确保安全生产,以保证人身与设备得安全5、生产过程尽采用机械化与自动化,实现稳定、高产。
而工艺流程得设计主要就是以流程图得方式展现得,具体有生产工艺流程示意图、生产工艺流程草图、生产工艺流程图这三个阶段以及带控制点工艺流程图。
1、4设备得设计与选型
对于设备得设计主要按照有工艺计算确定成品量,物料量,耗汽量,耗水量,耗风量,耗冷量等、工艺操作最适得外部条件(温度、压力、真空度等)以及设备得构造类型与性能来进行,其中最重要得就是泵以及气体运输设备得选择。
泵得选择原则就是以流量、扬程装置、(系统)得有效气蚀余量、液面几点最为重要,其中扬程必须留有适当余量,一般为正常需要扬程得1、05~1、1倍。
而液面得要求需要介质液面高于泵中心者,应取最低液面;介质液面低于泵中心者,也应取最低液面。
气体运输设备中主要有容积式:包括往复式(活塞式、膜式)与回转式(滑片式、螺杆式、转子式);速度式:包括轴流式、离心式、混流式。
而气体输送得主要优点就是用负压进料,可实现风选,去除铁、石等杂质;输送系统密闭,防止无聊损失,改善劳动环境;能较好地实现均匀定量输送,方便操作;设备投资费用较少;设备布置简捷,方便。
1、5车间布局得设置
车间布局得设计主要涵盖了两个阶段即初步设计与施工图设计,而初步设计应当包括以下得几点:1确定车间火灾危险类别、爆炸与火灾危险性场所等级、GMP 洁净度等级、卫生级别等;2生产工序、生产辅助设施。
生活行政福利设施得平面。
立面布置。
3车间场地与建筑物、构建物得位置与尺寸;4设备得平面、立面布置;5交通系统、物料运输设计;6安装、操作、维修得平面与空间设计。
另外生物工程车间得设计还应当遵循以下几点1满足生产工艺得要求;2满足生产操作得要求;3满足设备安装、检修得要求;4满足厂房建筑得要求;5满足节约建设投资得要求;6满足安全、卫生与防腐蚀得要求;7满足生产发展得要求。
同时还要注意清洁度。
清洁度则要符合以下得要求1、合理布局厂房;2、尽量减少建筑面积;3、防止污染或交叉污染;4、合理布置有洁净等级要求得房间;5、符合对生产品种得特殊规定;6、满足生产辅助用室得布置要求;7、室内装修应有利于清洁;8、设置安全出入口;9、设置卫生通道;10、设计物流线路。
另外车间布局设计图得主要作用就是用来反映生产设备得相互位置及对生产流程得关系,表现车间得面积与空间,生产管理与操作条件,空气洁净度等级以及各工段间得相互关系。
在初步设计阶段,设备布置图主要反映设备相互位置与总布局情况,作为施工图设计得基础与依据,供主管部门审查设计方案用。
在施工图设计阶段,设备布置图要准确表达全部设备在平面与空间定位尺寸,供施工安装时定位用,并作为管道设计得重要依据。
另外,设备布置图就是提供设计部门各专业作条件联系用,就是辅助专业开展设计得依据。
1、6管道设计
管道设计就是用管道把由车间布置固定下来得设备连接起来,使之形成一条完整连贯得生产工艺流程。
管道设计要考虑到公称直径、公称压力、局部阻力得计算、自然补偿等方面。
1、7公用工程
公用工程主要包括了给排水工程、供电工程、供热工程、供冷工程、计量检测仪仪表与自动控制系统生物工程工厂得给水范围,包括生产用水、生活用水与消防用水。
1、8清洁生产与末端处理
清洁生产就是指不断采取改进设计,使用清洁得能源与原料,采用先进得工艺技术与设施,改善管理、综合利用,从源头消除污染,提高资源利用率,减少或者避免生产、服务与使用过程中污染物得产生与排放,以减轻或者消除对人类健康与环境得危害。
清洁生产对于生物工程工厂来说有着重要得意义,生物工程工厂得污染有着COD(化学耗氧量)浓度高、废水中SS(固体物浓度)浓度高、存在难生物降解与有抑菌作用得抗生素等毒性物质、硫酸盐浓度高、水质成分复杂、水量周期变化大,且间歇排放,冲击负荷较高等污染特点,所以清洁生产可以有效得降低这些污染得影响。
2讨论
生物工程工厂得设计就是一门与该专业人才培养目标紧密结合得实践性很强得学科。
其主要包括了生物工程类工厂得基本建设程序,厂址选择,工厂总平面设计,工艺流程设计,工艺计算,设备得设计与选型,车间布置设计,管道设计与布置,公用工程,清洁生产与末端治理等方面,在学好其她基础专业课得前提上对该学科得理解与掌握有着重要得作用,本综述对生物工程工厂得设计过程进行了详细得论述,以提高对设计过程得理解与掌握。
