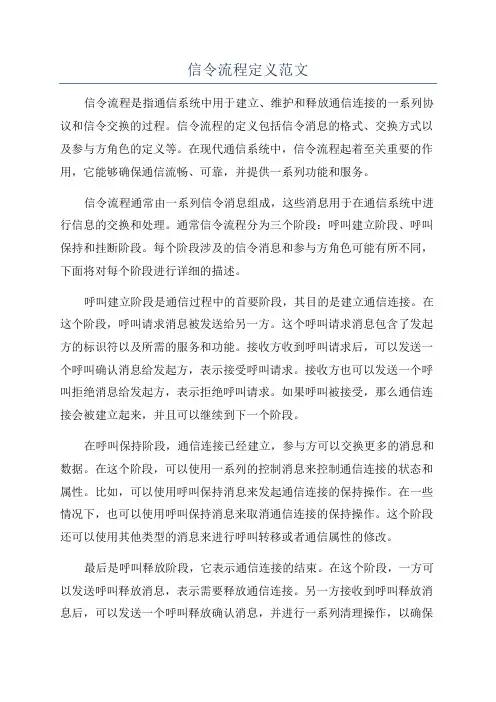

信令流程定义范文信令流程是指通信系统中用于建立、维护和释放通信连接的一系列协议和信令交换的过程。

信令流程的定义包括信令消息的格式、交换方式以及参与方角色的定义等。

在现代通信系统中,信令流程起着至关重要的作用,它能够确保通信流畅、可靠,并提供一系列功能和服务。

信令流程通常由一系列信令消息组成,这些消息用于在通信系统中进行信息的交换和处理。

通常信令流程分为三个阶段:呼叫建立阶段、呼叫保持和挂断阶段。

每个阶段涉及的信令消息和参与方角色可能有所不同,下面将对每个阶段进行详细的描述。

呼叫建立阶段是通信过程中的首要阶段,其目的是建立通信连接。

在这个阶段,呼叫请求消息被发送给另一方。

这个呼叫请求消息包含了发起方的标识符以及所需的服务和功能。

接收方收到呼叫请求后,可以发送一个呼叫确认消息给发起方,表示接受呼叫请求。

接收方也可以发送一个呼叫拒绝消息给发起方,表示拒绝呼叫请求。

如果呼叫被接受,那么通信连接会被建立起来,并且可以继续到下一个阶段。

在呼叫保持阶段,通信连接已经建立,参与方可以交换更多的消息和数据。

在这个阶段,可以使用一系列的控制消息来控制通信连接的状态和属性。

比如,可以使用呼叫保持消息来发起通信连接的保持操作。

在一些情况下,也可以使用呼叫保持消息来取消通信连接的保持操作。

这个阶段还可以使用其他类型的消息来进行呼叫转移或者通信属性的修改。

最后是呼叫释放阶段,它表示通信连接的结束。

在这个阶段,一方可以发送呼叫释放消息,表示需要释放通信连接。

另一方接收到呼叫释放消息后,可以发送一个呼叫释放确认消息,并进行一系列清理操作,以确保通信连接的释放。

在一些情况下,也可以使用其他属性的消息来指示是否需要保持通信连接以进行后续操作。

总结来说,信令流程定义了通信系统中的信令消息的交换方式和参与方角色的定义。

它包括呼叫建立、呼叫保持和呼叫释放三个阶段。

在每个阶段,参与方可以交换一系列的信令消息来建立、维护和释放通信连接。

信令流程的定义对于通信系统的正常运行至关重要,它能够确保通信连接的可靠性和稳定性,并提供一系列功能和服务,以满足用户的需求。

信令流程分析部分

信令流程分析部分

信令流程分析部分
在现代通信系统中,信令流程是确保通信网络正常运行的关键部分之一、它负责在用户间传递各种控制信息,以确保通信的可靠性、效率以及
安全性。

本文将对信令流程进行详细分析,包括其定义、分类、重要性以
及常见的信令流程协议。

信令流程是指在通信系统中用于传输和处理与通信业务相关的控制信
息的过程。

它与实际的数据传输分离,主要负责处理用户的请求、建立并
维护通信连接、调度网络资源、以及处理和恢复错误等。

信令流程可分为物理层信令和控制层信令。

物理层信令是指在物理媒
介上进行传输的信令信息,例如电平、频率、帧同步等信息。

而控制层信
令则负责处理用户的请求和控制信息,包括呼叫建立、请求路由、鉴权、
计费等。

信令流程在通信系统中的重要性不言而喻。

它不仅用于在用户之间建
立通信连接,还可以确保通信过程中的安全性和可靠性。

通过信令流程,
用户可以请求网络资源,进行通信,而网络则可以对请求进行调度和控制,以满足不同用户的需求和优化网络性能。

综上所述,信令流程是通信系统中非常重要的一部分。

它负责处理用
户的请求和控制信息,确保通信的可靠性、效率和安全性。

常见的信令流
程协议有SS7、SIP和H.323等。

随着通信技术的不断发展,信令流程也
在不断演化和优化,以适应不同的通信需求。

02.MMS规范与信令流程-42

02.MMS规范与信令流程-42

MM7_delivery_report.REQ MM7_delivery_report.RES
MM1_acknowledgement.REQ
VASP接收多媒体消息

MM7_deliver.REQ
MMSC通过MM7_deliver.REQ发送MM到VASP 组成 Sender address
为HTTP
MMS UI Messaging Application Framework MMS App Svcs MMS Comm WAP WSP Transfer Protocol Layers Interim Services Wireless TCP HTTP MMS App Svcs MM1 Transfer Protocol Payload MMS Comm HTTP
接收方手机获取彩信

MM1_retrieve.REQ
接收方通过发送MM1_retrieve.REQ 到MMSC启动彩信获取流程 组成
Message Reference (Location of the content of the MM to be retrieved)

MM1_retrieve.RES
2.MMSC之间的消息以“MM4”为前缀。 3.MMSC和VASP之间的消息以“MM7”为前缀。 4.请求消息以“.REQ”为后缀。 5.响应消息以“.RES”为后缀。
手机终端提交彩信

MM1_submit.REQ
MMS UA使用MM1_submit.REQ向MMSC提交彩信 组成 Recipient address Sender address Content/Subject
MMS Relay/Server

常用信令流程汇总

常用信令流程汇总

常用信令流程汇总1.呼叫建立呼叫建立是通信过程中最基本的信令流程之一、它通常包括以下几个步骤:-主叫方发送呼叫请求消息。

-被叫方收到呼叫请求消息后,发送呼叫确认消息。

-主叫方收到呼叫确认消息后,发送呼叫确认应答消息。

2.呼叫振铃呼叫振铃是在呼叫建立后,被叫方的终端设备开始发出振铃声,通知被叫方有来电。

这个过程中主要涉及以下步骤:-被叫方终端设备接收到呼叫确认应答消息后,开始发出振铃信号。

3.呼叫转移呼叫转移是当呼叫要转移到另一个目的地时使用的信令流程。

它通常包括以下几个步骤:-主叫方发送呼叫转移请求消息。

-传递呼叫的信令设备收到呼叫转移请求后,发送呼叫转移确认消息。

-被叫方或目标设备接收到呼叫转移确认消息后,发送呼叫转移确认应答消息。

4.呼叫保持和恢复呼叫保持和恢复是指在通话过程中,主叫或被叫方需要将通话暂停或恢复的信令流程。

它通常包括以下几个步骤:-主叫或被叫方发送呼叫保持请求消息。

-通信设备收到呼叫保持请求消息后,发送呼叫保持确认消息。

-主叫或被叫方接收到呼叫保持确认消息后,可以发送呼叫保持确认应答消息。

5.呼叫释放呼叫释放是指在通信过程中结束通信的信令流程。

它通常包括以下几个步骤:-在通话结束时,主叫或被叫方发送呼叫释放请求消息。

-通信设备收到呼叫释放请求消息后,发送呼叫释放确认消息。

-主叫或被叫方接收到呼叫释放确认消息后,可以发送呼叫释放确认应答消息。

6.呼叫转换-主叫方发送呼叫转换请求消息。

-通信设备收到呼叫转换请求消息后,发送呼叫转换确认消息。

-转换后终端设备接收到呼叫转换确认消息后,可以发送呼叫转换确认应答消息。

这些只是常用信令流程的一些示例,实际应用中可能还涉及更多的信令流程。

在通信网络中,信令流程起着重要的作用,用于控制和管理通信资源,确保通信的顺利进行。

移动通信系统信令流程

移动通信系统信令流程

移动通信系统信令流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 开机附着流程:手机开机后,搜索可用的移动通信网络。

选择一个合适的网络并发送附着请求。

信令流程(图+介绍)

信令流程(图+介绍)
在SANM帧中,透明传输到MSC的L3消息是A接口的第1条L3消息。尽管A接口的MTP连接在通话前已经建立,但对每个呼叫,在L2还要建立一个SCCP的连接。L3消息包含在A接口上SCCP的请求建链消息(CR)中传递。如请求被允许,A接口的第1条下行消息将包含在SCCP层的连接证实(CC)帧中。对SCCP层来说,CR与CC的交换是源参考地址与目的参考地址的交换。在同样的信令点码下,不同的呼叫具有不同的源地址和目的地址。
1、建立RR连接
RR的功能包括物理信道管理和逻辑信道的数据链路层连接等。
在任何情况下,MS向系统发出的第一条消息都是CH-REQ(信道请求),要求系统提供一条通信信道,所提供的信道类型则由网络决定。CH-REQ有两个参数:建立原因和随机参考值(RAND)。建立原因是指MS发起这次请求的原因,本例的原因是MS发起呼叫,其它原因有紧急呼叫、呼叫重建和寻呼响应等。RAND是由MS确定的一个随机值,使网络能区别不同MS所发起的请求。RAND有5位,最多可同时区分32个MS,但不保证两个同时发起呼叫的MS的RAND值一定不同。要进一步区别同时发起请求的MS,还要根据Um接口上的应答消息。
网络收到SETUP消息,若接受请求,就回送CALL PROC(呼叫处理),表明正在处理呼叫,主叫MS处于等待状态。网络开始寻找被叫用户,若被叫也是GSM系统用户,其接入网络的方式与主叫类似。不同点有:(1)被叫MS收到网络发出的PAGINC(寻呼)消息后,才会提出信道请求;(2)被叫MS在与网络建立CC连接时,先由网络发下行的SETUP消息,MS回送CALLCONF(呼叫证实)消息。在CALL,PROC或CALL,CONF后,网络与MS之间CC层的连接建立。
A接口上第1条消息传递完后,MS与系统之间就建立了RR连接,RR实体通知MM子层已进入专用模式。在专用模式下,MM子层和CC子层负责发送所有L2层上的消息。除了错误指示和释放本地链路以外,均由RR子层直接处理。

lte信令流程

lte信令流程

lte信令流程LTE信令流程。

LTE(Long Term Evolution)是第四代移动通信技术的缩写,它在提供更高数据传输速率、更低延迟和更好的覆盖范围方面具有显著优势。

LTE网络中的信令流程是指移动设备和基站之间进行通信时所涉及的信令交换过程。

下面将介绍LTE信令流程的主要内容。

1. 接入过程。

当移动设备需要接入LTE网络时,首先会发送接入请求给附近的基站。

基站收到请求后,会向移动设备发送接入许可。

移动设备收到许可后,会进行随机接入过程,选择一个随机接入时隙,并发送接入请求。

基站收到请求后,会分配一个临时的标识给移动设备,确认接入成功。

2. 呼叫建立过程。

在LTE网络中,呼叫建立过程是指移动设备与网络之间建立通话或数据传输连接的过程。

当移动设备需要发起呼叫时,会向基站发送呼叫请求。

基站收到请求后,会向核心网发送呼叫请求,并等待核心网的响应。

核心网在收到呼叫请求后,会进行用户身份验证和授权,并向基站发送呼叫建立请求。

基站收到建立请求后,会向移动设备发送建立请求,建立通话或数据传输连接。

3. 手over过程。

在移动通信中,手over是指移动设备在通话或数据传输过程中由一个基站切换到另一个基站的过程。

在LTE网络中,手over过程分为两种情况,硬切换和软切换。

硬切换是指移动设备在通话或数据传输过程中突然切换到另一个基站,而软切换是指移动设备在通话或数据传输过程中平滑地切换到另一个基站。

无论是硬切换还是软切换,移动设备在切换过程中都需要与原基站和目标基站进行信令交换,以确保通话或数据传输的连续性。

4. 释放过程。

当通话或数据传输结束时,移动设备会向基站发送释放请求。

基站收到请求后,会向核心网发送释放请求,并等待核心网的响应。

核心网在收到释放请求后,会进行用户鉴权和计费,并向基站发送释放请求。

基站收到释放请求后,会向移动设备发送释放请求,结束通话或数据传输连接。

以上就是LTE信令流程的主要内容。

通过对接入过程、呼叫建立过程、手over过程和释放过程的介绍,我们可以更好地理解LTE 网络中移动设备和基站之间的信令交换过程,为LTE网络的优化和问题排查提供参考。

信令流程的描述

信令流程的描述

信令流程的描述信令流程的描述同步过程当手机开机后,会去扫描所有的无线信道并在3秒至5秒内测量它们的信号强度,将30个信号最强载频存储下来,然后调制到信号强度最强的载频上,通过扫描它的FCCH突发脉冲来判断它是否是一BCCH频点,若是的话会继续去收听它的SCH突发脉冲,看是否能对之进行解调,若能通过解出的BSIC号,看是否是被SIM卡禁止的,若可以接入,则继续收听BCCH广播,看该小区是否被禁止接入,若允许接入则根据小区选择准则C1算法,看是否满足C1大于0的要求,若完全通过则该小区则被选为服务小区,若其中一步失败则对次强信道进行同样的流程。

手机空闲状态下的工作当手机进入空闲模式下后,手机先对该服务小区的系统消息进行按TC顺序进行分析,若是GSM900M的话,系统将会接受SYSTEM INFORMATION TYPE 1、TYPE2、TYPE3、TYPE4;若是GSM1800M的话,则会系统接受TYPE1、TYPE2、TYPE2 BIS、TYPE3、TYPE4;若是双频网络的话会系统接受TYPE1、TYPE2、TYPE2 BIS、TYPE2 TER、TYPE3、TPPE4;每个系统消息相隔一个51复祯,中间还要根据noofMultiFrameBetweenPaging参数所定义的时长到所指定的寻呼块来接收系统的寻呼消息(一般在寻呼业务量大的地方或邻小区多的地方该值定义的较小,即定义了手机不连续接收的时长,该值越大,在该服务区的手机就越省电,如市区可定义为2,即手机在102祯内收听一次寻呼消息,郊区可定义为4或6),在手机完成对系统消息的测量后,就进入休息状态,仅在指定的寻呼块内收听寻呼消息并同时测量邻小区的BCCH的接收电平,在30秒左右的时间内又将会去收听系统消息,来判断小区重选的进程。

1个SACCH复帧 = 4个SACCH帧 = 15/26*8*26*4 毫秒(即480ms)现对手机发起呼叫的流程进行分析:1、MS通过RACH信道先发起一个channel request消息(8bits),其中包括请求信道原因及一个随机参考值,来等待AGCH信道的指派,此时MS 在物理信道TS0上等待BSC给它分配无线资源。

信令流程讲义范文

信令流程讲义范文

信令流程讲义范文信令流程是在通信系统中用于实现信令交换和控制的一系列过程和协议。

它涉及到发送和接收传递控制信息,以确保通信系统中的设备和网络能够正常运行。

一、信令流程概述在通信系统中,信令流程主要用于支持呼叫建立、终止和管理,以及在通话过程中提供设备和网络的控制。

它是在用户数据传输之外进行的信息交换,用于确保通信设备和网络之间的协调和合作。

信令流程一般由以下几个步骤组成:呼叫建立、信道分配、呼叫控制和释放。

1.呼叫建立:呼叫建立是指在两个通信设备之间建立通话连接的过程。

当一个用户希望与另一个用户通话时,首先需要通过呼叫建立信令来告知网络,网络会分配合适的资源并建立通信链路。

2.信道分配:信道分配是指网络为建立呼叫所分配的信道或频谱资源。

在呼叫建立过程中,网络会根据需要为通话双方分配合适的通信信道,以确保通信质量和资源利用效率。

3. 呼叫控制:呼叫控制是在通话过程中对呼叫进行管理和控制的过程。

它包括通话管理、增加或删除参与者、调整信道等控制功能。

呼叫控制信令可以通过呼叫控制协议实现,如SS7(Signaling System No. 7)。

4.释放:释放是指终止通话并释放通信资源的过程。

当通话结束或用户主动挂断时,会发送释放信令告知网络释放通话资源。

二、信令流程详解1.呼叫建立的信令流程:(1)用户A拨号,向接入网关发送呼叫请求。

(2)接入网关接收到呼叫请求后,通过信令传送网络将呼叫请求传递给信令交换机。

(3)信令交换机验证呼叫请求并根据需要向目标用户分配资源。

(4)信令交换机通过信令传送网络将呼叫请求传递给目标用户所在的接入网关。

(5)目标用户接收到呼叫请求后,可以选择接听或拒绝呼叫。

(6)接收到接听信号后,信令交换机将建立连接的信令传递回源用户所在的接入网关。

(7)接入网关收到建立连接的信令后,建立通话连接并通知源用户。

2.信道分配的信令流程:(1)用户A发起信道分配请求。

(2)信令交换机根据用户的请求和网络的资源情况,为用户分配通信信道。

信令流程及系统消息

信令流程及系统消息

GSM 信令系统概述上海贝尔阿尔卡特网络优化小组一、信令基本概念简单地说,信令是指通信系统中的控制信令。

它可以指导终端、交换系统及传输系统协同运行,在指定的终端之间建立临时的通信信道,并维护网络本身正常运行。

信令系统是通信网的重要组成部分,是通信网的神经系统,建立通信网的目的是为用户传递包括话音信息和非话音信息在内的各种信息。

1—9,24—36,42—54,信道的必须记住。

二、移动主叫流程1.信道要求M S通过动态地在R A C H信道(随机接入信道)上发送一个随机接入脉冲向一个(B T S)基站收发信台申请一条信道。

在信道请求消息中包括了建立的原因,这个原因可能是“寻呼响应”、“紧急呼叫”、“移动主叫”、“短消息业务”或“其他”,比如“位置更新”。

此外,这条消息还包括随机参数,移动台(M S)随机的选5个比特作为随机参数。

这些参数的作用是:当两个移动台同时接入网络时,网络能运用这些参数来区分这些移动台。

2.信道请求基站收发信台向基站控制器发一条申请信道消息。

通过这条消息,基站收发信台进一步向基站控制器传递由移动台发起的信道请求。

实际上,信道请求消息中除了包含信道要求消息中的一些消息外,还包括通过基站收发信台加入的一些消息。

请求参考单元直接从信道要求消息中来,初始时间提前量(接入延迟)由基站收发信台加入到这条消息中去。

3.信道激活收到从基站收发信台发来的信道请求消息后,基站控制器开始按照一定的条件为此次呼叫寻找和分配S D C C H信道,同时基站控制器向基站收发信台发送一条信道激活消息。

其中最重要的是:分配给哪个基站收发信台以及此S D C C H的信道组合。

此消息中包含的参数有:D T X控制、信道的I D(识别)、信道描述和移动分配、移动台和基站的最大功率电平、基站控制器计算的有关此次接入的初始时间提前量等。

4.信道激活证实这是对信道激活消息的应答。

当基站收发信台收到这条消息后,它开始在S A C C H信道发送和接受消息。

信令流程(图+介绍)

信令流程(图+介绍)
网络准备好合适的信道后,就通知MS,由IMMASS(立即指配)消息完成这一功能。在IM-MASS中,除包含CHACT中的信道相关信息外,还包括随机参考值RA、缩减帧号T、时间提前量TA等。RA值等于BSS系统收到的某个MS发送的随机值。T是根据收到CH-REQ时的TD-MA帧号计算出的一个取值范围较小的帧号。RA和T值都与请求信道的MS直接相关,用于减少MS之间的请求冲突。TA是根据BTS收到RACH信道上的CH-REQ信息进行均衡时,计算出来的时间提前量。MS根据TA确定下一次发送消息的时间提前量。
在SANM帧中,透明传输到MSC的L3消息是A接口的第1条L3消息。尽管A接口的MTP连接在通话前已经建立,但对每个呼叫,在L2还要建立一个SCCP的连接。L3消息包含在A接口上SCCP的请求建链消息(CR)中传递。如请求被允许,A接口的第1条下行消息将包含在SCCP层的连接证实(CC)帧中。对SCCP层来说,CR与CC的交换是源参考地址与目的参考地址的交换。在同样的信令点码下,不同的呼叫具有不同的源地址和目的地址。
CC层和MM层的连接释放完毕后,网络启动SCCP连接的释放,释放及应答消息分别为CLRCOM(清除)和CLRCMP(清除完成)。
5.2、释放RR连接
RR连接释放的目的是去活正在使用的专用信道,专用信道释放后,MS返回到IDLE(空闲)状态。RR连接释放的命令是CHREL(信道释放),包括释放原因(正常释放、超时、切换失败等)。MS收到CHREL后,启动定时器,回送一条LAPDm层的DISC消息,准备断开连接。当DISC消息被系统的UA消息证实或定时器超时后,MS去活所有信道,返回到空闲模式。
IMMASS的目的是在Um接口建立MS与系统间的无线连接,即RR连接。MS收到IM-MASS后,如果RA值和T值都符合要求,就会在系统所指配的新信道上发送SABM帧,其中包含一个完整的L3消息(MP-L3-INF),这条消息在不同的接口有不同的作用。在Um接口,SABM帧是LAPDm层上请求建立一个多帧应答操作方式连接的消息。系统收到SANM帧后,回送一个UA帧,作为对SABM帧的应答,表明在MS与系统之间已建立了一条LAPDm通路;另外,此UA帧的消息域包含同样一条L3消息,MS收到该消息后,与自己发送的SABM帧中相应的内容比较,只有当完全一样时,才认为被系统接受。L3消息中包含MS的IMSI,IMSI对每个MS是唯一的,这可保证在该信道上只有一个MS可接入系统。在Abis接口,这条消息是ESTIND(建立指示),用来通知已建立LAPDm连接,作为对IMMASS消息的应答。

彩信信令流程

彩信信令流程

首先,来瞧一个大体上得彩信发与取得流程。

如下:图一:手机如何发彩信大体上分3步:1 发送方发送彩信。

2 MMSC通过短信中心通知收方彩信到达。

3收方通过PDP上下文激活,链接到MMSC去取彩信。

具体来瞧,又分为几种情况:一 MMS业务流程-终端到终端(立即取)图二 MMS业务流程-终端到终端(立即取)对应得信令流程如下:接收方得用户状态为mms终端或未知用户ﻫ当用户发送彩信时,通过在终端中设置得MMSCURI地址,发起连接请求。

(图中消息①)ﻫ连接请求被发送到发送方当前所在wap网关,wap网关从公网DNS上解析到MMSC URI对应得地址(mms重定向器),继而向重定向器发送请求,其中包含发送方用户MSISDN, 重定向器返回发送方用户归属mmsc得地址。

之后,wap网关将请求包发往发送方归属mmsc。

(图中消息②--⑤)ﻫmmsc收到消息后,首先判断接收方用户得归属mmsc,若接收方用户归属另外一个mmsc2,则把消息转发给该mmsc2。

(图中消息⑥)ﻫ接收方用户归属mmsc将检查接收方得用户状态,若为mms终端或未知用户,则下发push通知。

(图中消息⑦--⑨)ﻫ接收方用户收到此push通知后会发起wap连接,自动连接到mmsc2上提取此条彩信。

(图中右边消息⑴--⑷)二 MMS业务流程-终端到终端(超时转梦网相册)图三MMS业务流程-终端到终端(超时转梦网相册)对应得说明如下:接图二,若接收方用户在10分钟之内未成功提取彩信,则mmsc2将彩信转到接收方用户得梦网邮箱,同时仍然保留消息。

梦网邮箱系统收到彩信后,利用邮件到达通知得方式给接收方用户发送短信通知①。

(图中消息⑺--⑾)ﻫ10分钟之后,接收方用户可以从mmsc2上提取彩信(图中消息⑴--⑷) ,同时还可以登录梦网邮箱系统查瞧彩信 (图中消息⑴--⑷)。

如果在48小时(彩信得有效期)内接收方用户仍然没有到mmsc2提取彩信,则mmsc2将删除彩信,用户只能登录梦网邮箱来查瞧彩信内容。

中国移动信令网主要信令及流程介 绍

中国移动信令网主要信令及流程介 绍

占用时长:RLG/RLC-IAM之间的时长;话务量计算应采 用占用时长,每线话务量应针对指定的中继群(局向)来计 算.
ZCTT
25
中创信测
ISUP消息的路由标记和电路识别码
CIC(7-5)
SLS(4)
OPC(8-8-8)
DPC(8-8-8)
16bit
8bit
24bit
24bit
图中OPC/DPC为信令网中交换机信令点编码,分24位和14位,国内采用 24位。SLS为信令链路选择码,只使用低4bit位,高4bit备用,用于选择
ZCTT
20
中创信测
电路群复原信号GRS和GRA
如果由于出现存贮器故障使相当多电路受到影响,应发送电 路群复原消息GRS。由于GRS的发送将严重影响服务质量, 因此,GRS要发送两次后才生效。
另一端交换局收到两次GRS后,就将由范围字段给出的一群 电路恢复到空闲状态,并回送GRA作为响应,如果范围字 段编码全是零,则以每条电路为基础使该电路群复原,如同 每条电路收到RSC信号一样。
EUM
RLG BLO BLA UBL UBA CCR RSC MGB MBA MCU MUA HGB HBA HGU HUA GRS GRA SGB SBA SGU SUA 备用 国际和国内备用
(FOT)在国际半自动接续中使用
ZCTT
13
中创信测
TUP信令呼叫流程
LS
IAM/IAI ACM ANC/ANN LS LS
(4)空号UNN
(5)线路不工作信号LOS,表示被叫用户线退出服务或发生故障。 (6)发送专用信息音信号SST,表示被叫不能到达,而又不适合发其它的
信号。
(7)ACB拒绝接入。 (8)DPN不提供数字通路。

中国移动多媒体消息系统(MMS)接口规范

中国移动多媒体消息系统(MMS)接口规范

中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳中国移动多媒体消息系统(MMS)接口规范Interface specification of China mobile MMS system版本号:1.0.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布目次1 范围 (1)2 引用标准 (1)3 术语和定义 (3)4 符号和缩略语 (4)5 系统接口描述 (5)6 本规范中相关定义的说明 (7)7MM1接口定义 (9)7.1 发方用户标识的获取 (9)7.3 提交多媒体消息 (9)7.3.1正常操作 (10)7.3.2异常操作 (10)7.3.4信息单元 (11)7.4 多媒体消息通知 (12)7.4.1正常操作 (12)7.4.2异常操作 (13)7.4.4信息单元 (14)7.5 接收多媒体消息 (15)7.5.1正常操作 (15)7.5.2异常操作 (16)7.5.4信息单元 (16)7.6 转发多媒体消息 (18)7.6.1正常操作 (18)7.6.2异常操作 (19)7.6.4信息单元 (19)7.7 发送报告 (20)7.7.1正常操作 (20)7.7.2异常操作 (20)7.7.4信息单元 (21)7.8 阅读报告 (21)7.8.1正常操作 (21)7.8.2异常操作 (22)7.8.4信息单元 (22)7.9 在MMB OX中存储和更新多媒体消息 (23)7.9.1正常操作 (23)7.9.2异常操作 (23)7.9.4信息单元 (24)7.10 查看MMB OX (24)7.10.2异常操作 (25)7.10.4信息单元 (26)7.11 加载和持久存储多媒体消息 (27)7.11.1正常操作 (27)7.11.2异常操作 (27)7.11.4信息单元 (28)7.12 删除存储的多媒体消息 (29)7.12.1正常操作 (29)7.12.2异常操作 (29)7.12.4信息单元 (30)8MM2接口定义 (30)9MM3接口定义 (30)9.1发送MM (31)9.2接收消息 (31)9.3发现外部服务器上的新消息 (31)10MM4接口定义 (33)10.1 路由转发多媒体消息 (33)10.1.1正常操作 (34)10.1.2异常操作 (34)10.1.4信息单元 (35)10.2 路由转发发送报告 (36)10.2.1正常操作 (36)10.2.2异常操作 (37)10.2.4信息单元 (37)10.3 路由转发读取应答报告 (38)10.3.1正常操作 (38)10.3.2异常操作 (39)10.3.4信息单元 (39)10.4 MM4上的消息格式 (40)10.4.1消息报头字段 (40)10.4.2MM4_Forward.REQ报头映射 (40)10.4.3MM4_Forward.RES报头映射 (42)10.4.4MM4_Delivery_report.REQ报头映射 (42)10.4.5MM4_Delivery_report.RES报头映射 (43)10.4.6MM4_Read_reply_report.REQ报头映射 (44)10.4.7MM4_Read_reply_report.RES报头映射 (45)10.4.8报头字段值范围 (45)10.4.9MM4的消息编码 (48)10.4.10 解释请求状态码 (48)10.5 MM4上的消息传输协议 (49)10.5.1地址编码 (50)11MM6接口定义 (51)12MM7接口定义 (51)12.1 提交增殖业务的多媒体消息 (52)12.1.1正常操作 (52)12.1.2异常操作 (52)12.1.4信息单元 (53)12.2 传送请求 (54)12.2.1正常操作 (54)12.2.2异常操作 (55)12.2.4信息单元 (56)12.3 取消和替换MM (56)12.3.1正常操作 (57)12.3.2异常操作 (58)12.3.4信息单元 (58)12.4 到V ASP的发送报告 (59)12.4.1正常操作 (60)12.4.2异常操作 (60)12.4.4信息单元 (60)12.5 V ASP的读后回复报告 (61)12.5.1正常操作 (61)12.5.2异常操作 (61)12.5.4信息单元 (62)12.6 一般错误处理 (62)12.6.1正常操作 (63)12.6.3信息单元 (63)12.7 分发表的管理 (64)12.8 MM7摘要消息的实现 (64)12.8.1SOAP消息格式和编码原则 (64)12.8.1绑定至HTTP (64)12.8.2SOAP Action报头字段 (67)12.8.2MM7寻址依据 (67)12.8.3状态报告 (67)12.8.3.1请求和错误状态码 (67)12.9将信息单元映射至SOAP单元 (70)12.9.1MM7_submit.REQ映射 (70)12.9.2MM7_submit.RES映射 (72)12.9.3MM7_deliver.REQ映射 (75)12.9.4MM7_deliver.RES (76)12.9.5MM7_cancel.REQ映射 (79)12.9.6MM7_cancel.RES映射 (79)12.9.7MM7_replace.REQ消息的映射 (82)12.9.8MM7_replace.RES消息的映射 (83)12.9.9MM7_delivery_report.REQ消息的映射 (83)12.9.10MM7_delivery_report.RES消息的映射 (84)12.9.11MM7_read_reply.REQ消息的映射 (84)12.9.12MM7_read_reply.RES消息的映射 (85)12.9.13MM7_RS_error.RES消息的映射 (85)12.9.14MM7_VASP_error.RES消息的映射 (85)13MM8接口定义 (86)14WAP网关和MMS REDIRECTOR之间接口 (86)15MMSRELAY/SERVER与ENUM DNS之间接口 (86)16编制历史 (88)前言本规范对中国移动网络内各MMS相关实体之间的接口进行规范,以保证中国移动通信集团MMS业务系统在多厂家环境下能够顺利开展业务。

信令流程详解

信令流程详解

信令流程详解1 信令分析在分析问题时,请参照正确的流程,逐步检查到底哪一条消息没有收到,并且分析上一条消息里面携带的内容,从而定位原因所在。

1.1 主被叫呼叫建立流程1.1.1正常信令在分析接入问题时,请参照上图所示正确的流程,逐步检查到底哪一条消息没有收到,且分析上一条消息里面携带的内容,从而定位原因所在【注】Abis-BTS setup消息里面,携带了接入的小区、扇区、walsh码、频点。

关键点1:BSC向MSC发送CM Service Request后,是否收到Assignment Request。

如果没有收到MSC发的Assignment Request,等到6s后定时器超时,基站会给手机发送release order.这种情况是A1接口失败。

关键点2:BTS是否向BSC发送Abis-BTS Setup Ack。

Abis如有问题,如误码高、信令链路带宽不足等,将会体现为Abis无法建链成功,话统原因“指配资源失败”关键点3:是否发送ECAM(扩展信道指配消息)消息。

如Abis 正常建链,但却没有发送ECAM消息,在话统里面会体现为“指配资源失败”,可能原因是walsh、CE、power不足。

关键点4:是否在F-DSCH发送order message,如没有收到,说明捕获业务信道前导帧失败。

关键点5:是否发送Assignment complete。

如发送表明呼叫建立成功。

如没有收到,在话统里面体现为“信令交互失败”。

被叫流程与主叫几乎完全一致,被叫中的Paging Response相当于主叫的origination message。

1.1.2典型异常信令1、A1接口失败。

2、传输误码率高导致指配资源失败3、信令交互失败引起信令交互失败一般是空口原因,本案例比较特殊,该基站下面呼叫全部失败,通过结合CSL分析,发现存在大量0x0c8b (SDU_ADD_LINK_FAIL)接入失败,怀疑FMR 板有故障,在征得客户同意基础上复位IP框后(该框下仅有这一个基站)解决。

MMS报文交互过程

MMS报文交互过程

MMS报文交互过程1.MMS帧结构3.MMS中心当用户点击发送按钮后,消息将进入MMS中心。

MMS中心是一个服务器,负责处理MMS消息。

MMS中心会检查消息的合法性,例如是否包含有效的接收方和内容,并根据接收方的网络类型确定如何传送消息。

4.消息编码与封装MMS中心将消息分解为多个帧,并对每个帧进行编码。

每个帧都包含了帧头和帧内容。

帧头包括了帧的顺序和类型等信息。

帧内容是经过编码的具体多媒体数据。

编码完成后,MMS中心将所有帧组合成一条消息,并添加必要的元数据。

5.接收方的MMS中心MMS中心通过短信将消息传送到接收方的MMS中心。

接收方的MMS中心会解析短信并提取出MMS消息。

然后,它会检查消息的完整性和合法性,并根据接收方的设备和网络类型确定如何进行下一步操作。

6.消息传递与接收接收方的MMS中心将消息传递到接收方的设备上。

如果接收方的设备支持MMS协议,消息将以MMS格式显示在设备上,并提示用户进行接收。

用户可以选择接收或拒绝消息。

如果设备不支持MMS协议,接收方的MMS中心会尝试将消息转换为适合设备的格式,并以短信的形式发送到设备上。

7.MMS协议处理接收方的设备会调用相应的MMS协议处理程序来处理消息。

MMS协议处理程序负责解析MMS消息,提取其中的多媒体内容,并根据内容类型进行适当的处理。

例如,如果消息包含文本,处理程序将在设备上显示文本。

如果消息包含图片、音频或视频,处理程序将在设备上播放或显示相应的内容。

8.消息的响应与回复接收方可以通过设备上的响应功能向发送方发送响应消息。

响应消息可以包含文本、图片或其他多媒体内容。

发送方的MMS中心会根据接收方的响应消息进行相应的处理,例如将响应消息传递给发送方的设备上,或将响应消息转化为短信发送给发送方的设备。

总结:。

通信呼叫流程信令

通信呼叫流程信令

1Issue 3.3第1章呼叫过程的信令分析对一次发生在移动用户间的呼叫来说,信令流程可以分为三个相对独立的部分:●主叫移动用户部分●被叫移动用户部分●拆线部分1.1 主叫信令流程移动用户做主叫时的信令过程从MS向BTS请求信道开始,到主叫用户TCH指配完成为止。

一般来说,主叫经过几个大的阶段:接入阶段,鉴权加密阶段,TCH指配阶段,取被叫用户路由信息阶段。

接入阶段主要包括:信道请求,信道激活,信道激活响应,立即指配,业务请求等几个步骤。

经过这个阶段,手机和BTS(BSC)建立了暂时固定的关系。

鉴权加密阶段主要包括:鉴权请求,鉴权响应,加密模式命令,加密模式完成,呼叫建立等几个步骤。

经过这个阶段,主叫用户的身份已经得到了确认,网络认为主叫用户是一个合法用户,允许继续处理该呼叫。

TCH指配阶段主要包括:指配命令,指配完成。

经过这个阶段,主叫用户的话音信道已经确定,如果在后面被叫接续的过程中不能接通,主叫用户可以通过话音信道听到MSC的语音提示。

取被叫用户路由信息阶段主要包括:向HLR请求路由信息;HLR向VLR请求漫游号码;VLR回送被叫用户的漫游号码;HLR向MSC回送被叫用户的路由信息(MSRN)。

MSC收到路由信息后,对被叫用户的路由信息进行分析,可以得到被叫用户的局向。

然后进行话路接续。

2Issue 3.3主叫过程的信令流程如后面的图所示。

注意:应该注意的是:从VLR到HLR/AUC取鉴权集的过程不是必须的。

VLR到HLR/AUC取鉴权集时,HLR每次送5组,本次使用一组,另外4组保存在VLR中供后续的鉴权过程使用。

只有当VLR中的鉴权集使用完毕,VLR才发起向HLR/AUC取鉴权集的过程。

另外,如果MSC通过对被叫用户的MSRN的分析得知被叫用户是本局用户,那么就不会向其它MSC发送初始地址消息(IAI/IAM),而是根据被叫用户的位置区直接通知本局BSC对被叫用户发起寻呼。

如果被叫用户非本局用户,则通过信令路由分析,通过适当的链路向目的MSC发IAI消息,以建立话路。

MMS信令流程

MMS信令流程

MMS信令流程:WAP MMS是MMS用户代理和MMS中继之间的端到端的进程,它提供以下业务类型:1.MMS用户代理产生多媒体信息MM,并使用WSP/HTTP POST方法发送M_Send.req 到MMS中继。

2.MMS中继使用W AP PUSH技术发送M-Notification.ind到MMS用户代理,以通知用户MM信息到达。

M-Notification.ind信息中包含MM的URI信息,用于进行MMS的提取。

3.MMS用户代理使用WSP/HTTP GET方法通过所提供的URI提取MM信息。

所返回的M_retrieve.conf信息中包含用户真正的MM内容。

4.MMS用户代理通过M_Acknowledge.ind信息发送到MMS中继的提取确认消息。

5.MMS中继使用W AP PUSH技术发送通过M_Delivery.ind信息传送报告到发送侧的MMS用户代理汇报MM信息传送情况。

WAP可以将MMS用户代理的特性(如硬件特征、显示属性(大小色彩支持)、支持的内容类别和网络限制(如最大信息长度)等)通知给MMS中继。

用户属性信息可通过WSP/HTTP的GET过程传送给MMS中继服务器,中继服务器提到必要的设备属性,并在进行到MMS用户代理传送数据前根据设备特点进行信息内容的产生和过滤。

如删除终端不支持的信息内容,进行信息长度、色彩深度或编码格式的调整以适合终端类型等。

始发终端MMS代理接受终端M_Send.reqM_Send.confM_Notification.indM_NotifyResp.indWSP GET.reqMMS(Multimedia Messaging Service)多媒体短信业务,其工业标准是由WAP Forum(WAP论坛)和3GPP(3G 伙伴计划)制订的。

多媒体短信业务以WAP无线应用协议为载体,能够传送视频片段、图片、声音和文字,实现即时的手机端到端、手机终端到互联网或互联网到手机终端的多媒体信息传送。

基本信令流程

基本信令流程

第6章基本信令流程6.1 概述6.1.1 流程的分类在WCDMA系统中具有的各种各样的信令流程中,从协议栈的层面来说,可以分为接入层的信令流程和非接入层的信令流程;从网络构成的层面来说,可以分为电路域的信令流程和分组域的信令流程。

所谓接入层的流程和非接入层的流程,实际是从协议栈的角度出发的。

在协议栈中,RRC和RANAP层及其以下的协议层称为接入层,它们之上的MM、SM、CC、SMS等称为非接入层。

简单地说,接入层的流程,也就是指无线接入层的设备RNC、NodeB需要参与处理的流程。

非接入层的流程,就是指只有UE和CN需要处理的信令流程,无线接入网络RNC、NodeB是不需要处理的。

举个形象的比喻,接入层的信令是为非接入层的信令交互铺路搭桥的。

通过接入层的信令交互,在UE和CN之间建立起了信令通路,从而便能进行非接入层信令流程了。

接入层的流程主要包括PLMN选择、小区选择和无线资源管理流程。

无线资源管理流程就是RRC层面的流程,包括RRC连接建立流程、UE和CN之间的信令建立流程、RAB建立流程、呼叫释放流程、切换流程和SRNS重定位流程。

其中切换和SRNS重定位含有跨RNC、跨SGSN/MSC的情况,此时还需要SGSN/MSC协助完成。

所以从协议栈的层面上来说,接入层的流程都是一些底层的流程,通过它们,为上层的信令流程搭建底层的承载。

非接入层的流程主要包括电路域的移动性管理,电路域的呼叫控制,分组域的移动性管理、分组域的会话管理。

6.1.2 基本信令流程总体介绍接下来我们对基本的信令流程进行简单的总体介绍。

我们首先看一下用户在不移动的情况下,从开机、进行业务到关机的整个业务流程。

图6-1 主叫业务流程(1) 用户UE开机,首先进行接入层的信令交互。

此时首先进行PLMN选择,选择某个运营商的网络,接着进行小区选择,驻留一个合适的小区,然后进行RRC连接建立,Iu接口的信令连接建立。

至此,通过这些接入层的信令流程,在UE和CN之间搭建起了一条信令通道,为非接入层的信令流程做好了准备。
