袋式除尘器说明书

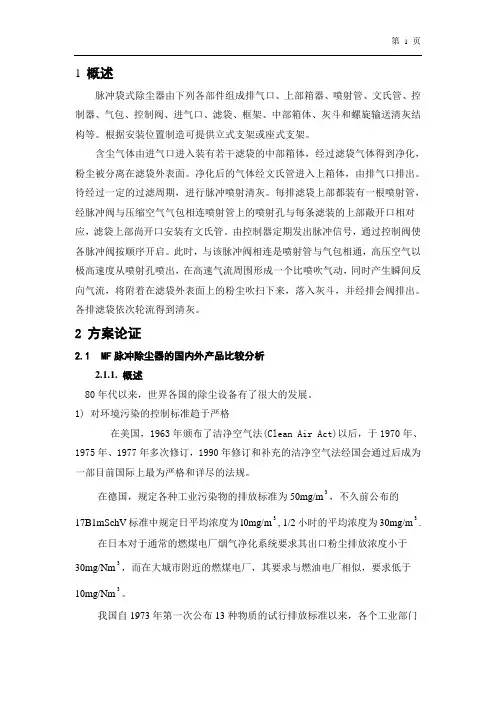

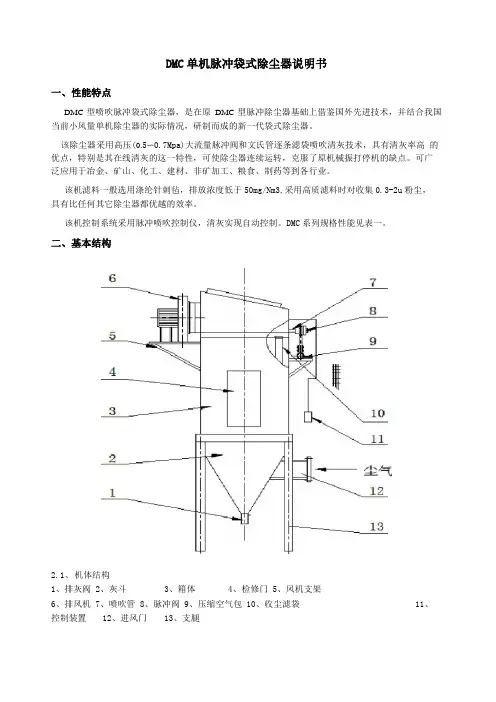

1 概述

脉冲袋式除尘器由下列各部件组成排气口、上部箱器、喷射管、文氏管、控制器、气包、控制阀、进气口、滤袋、框架、中部箱体、灰斗和螺旋输送清灰结构等。根据安装位置制造可提供立式支架或座式支架。

含尘气体由进气口进入装有若干滤袋的中部箱体，经过滤袋气体得到净化，粉尘被分离在滤袋外表面。净化后的气体经文氏管进入上箱体，由排气口排出。待经过一定的过滤周期，进行脉冲喷射清灰。每排滤袋上部都装有一根喷射管，经脉冲阀与压缩空气气包相连喷射管上的喷射孔与每条滤装的上部敞开口相对应，滤袋上部尚开口安装有文氏管。由控制器定期发出脉冲信号，通过控制阀使各脉冲阀按顺序开启。此时，与该脉冲阀相连是喷射管与气包相通，高压空气以极高速度从喷射孔喷出，在高速气流周围形成一个比喷吹气动，同时产生瞬间反向气流，将附着在滤袋外表面上的粉尘吹扫下来，落入灰斗，并经排会阀排出。各排滤袋依次轮流得到清灰。

2 方案论证

2.1MF脉冲除尘器的国内外产品比较分析

2.1.1. 概述

80年代以来，世界各国的除尘设备有了很大的发展。

1) 对环境污染的控制标准趋于严格

在美国，1963年颁布了洁净空气法(Clean Air Act)以后，于1970年、1975年、1977年多次修订，1990年修订和补充的洁净空气法经国会通过后成为一部目前国际上最为严格和详尽的法规。

在德国，规定各种工业污染物的排放标准为50mg/m3，不久前公布的

17B1mSchV标准中规定日平均浓度为l0mg/m3, 1/2小时的平均浓度为30mg/m3.

在日本对于通常的燃煤电厂烟气净化系统要求其出口粉尘排放浓度小于

30mg/Nm3，而在大城市附近的燃煤电厂，其要求与燃油电厂相似，要求低于10mg/Nm3。

我国自1973年第一次公布13种物质的试行排放标准以来，各个工业部门

都相继制定了本行业的粉尘排放标准。例如，工业锅炉的排放标准是按照大气环境标准的一、二、三类地区来确定的，1983年的标准(GB3841- 83)分别为200, 400, 600mg/Nm3, 1992年公布的标准(GB13271一91)对于1992年8月1日前安装的分别为200, 300, 400mg/Nm3，而8月1日以后安装的则分别为100,250,

350mg/Nm3，同时对SO2的排放浓度也提出了要求。显然要达到新标准就需要采用更高效率的除尘设备。

2) 除尘设备的市场不断扩大

据美国R. W. Meilvaine报道，1992年全世界的电除尘器及袋式除尘器的市场如表所示。

美国欧洲/非洲亚洲总计

电除尘器600 600 1200 2400

袋式除尘器800 700 700 2200

合计1400 1300 1900 4600

2.1.2 袋式除尘器具体比较

袋式除尘器是目前应用非常广泛的一种高效除尘器，国内外都非常重视。因而近年来得到很快发展。

1) 滤料

滤料是袋式除尘器的核心，除尘器的效率、阻力以至于寿命都取决于滤料。我国目前主要采用的滤料有:①耐温130℃以下的聚酷类滤布:涤沦“208”绒布、"729”筒形聚酷平布、涤纶针刺毡等。②耐温220℃以下的合成纤维滤布:其主要纤维有诺美克斯(NOMEX)、芳枫纶、聚.恶二哩，可以作成机织平布，也可作成针刺毡。③耐温260℃以下的玻纤布，通常都经过“硅油一石墨一聚四氟乙烯”处理。此外，最近研制成玻纤针刺毡和玻纤膨体纱。

国外滤料的品种很多，可以满足各种不同的需要(如温度、耐酸、碱性等)，其中值得注意的有以下几种。

①聚丙烯酸纤维(Dralon一T)，耐温135'C，具有良好的性能，特别在耐酸方面优于聚醋和诺美克斯，是锅炉烟气除尘最为理想的滤料，澳大利亚新南威尔

斯州煤的含硫低，飞灰的比电阻高，目前已将该州的电厂原有的电除尘器改为袋式除尘器，其主要采用的滤料就是Dralon-T。

②Ryton(赖登)和P一84滤料。这两种滤料耐温较高，分别达190℃和2600C，并具有良好的效率、阻力特性和耐酸的性能，可以用于锅炉烟气净化，但其造价要比Dralon一T高。

③聚四氟乙烯(Teflon)滤料，性能很好，但由于造价高而未广泛应用。

④玻纤滤料。国外在玻纤滤料方面着重于滤料的处理技术。除了硅油、石墨、聚四氟乙烯(SGT)处理外，还有防酸处理方法、Teflon·B处理方法。

⑤GORE一TEX滤料。这是一种薄膜滤料，即由一层很薄的、极光滑、多微孔的膨体聚四氟乙烯薄膜表面层和底布粘结而成，根据其耐温的要求，底布可以采用绦纶毡‘、诺梅克斯毡、玻纤毡或织布。

⑥抗静电滤料。在一些有爆炸可能的除尘系统(如煤粉系统)，袋式除尘器经常会发生爆炸和燃烧。

2) 袋式除尘器清灰与结构

袋式除尘器的结构是与清灰方式密切相关的，由于近年来我国引进了许多国家(日本、美国、德国、英国、瑞典等)的袋式除尘器，再加上我们国内研究单位所研制的成果，袋式除尘器目前已经出现了许多新的类型。

3) 反吹风清灰袋式除尘器

70年代末期以来，我国从国外引进了各种形式的反吹风袋式除尘器，特别是大型袋式除尘器，其中有的已经经过消化移植，形成了我国的产品，其中主要的有:

①上海宝钢从日本引进的分室反吹及大气反吹袋式除尘器，其中有正压

反吹和负压反吹。目前国内已开发有多种形式，例如重庆钢铁设计院的TFC

m，过滤风量达9360003m/h，过滤风速小于型，过滤面积最大可达156002

1m/min,滤料采用国产的729聚酷圆筒形滤袋或玻纤滤袋，袋长可达l0m.

②美国富尔公司的分室反吹袋式除尘器，由平顶山电除尘器厂生产，结

构上分成为标准型和和用户型，处理风量在2000003

m/h时采用标准型,M 一6000型(每单元过滤面积10000ft^2)及M一7500型(每单元过滤面积

7500ft^2) ,滤袋长8-9m,滤料为720滤料或玻纤滤料。
