竣工图的编制要求(详细)

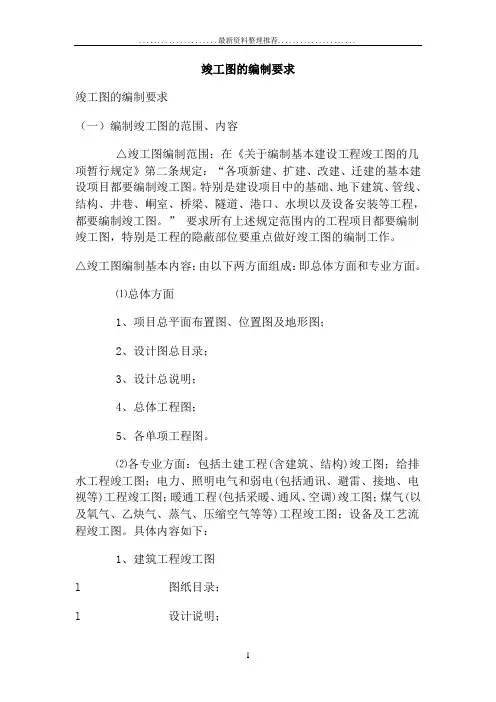

竣工图的编制要求竣工图的编制要求（一）编制竣工图的范围、内容△竣工图编制范围：在《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图。
特别是建设项目中的基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程，都要编制竣工图。
” 要求所有上述规定范围内的工程项目都要编制竣工图，特别是工程的隐蔽部位要重点做好竣工图的编制工作。
△竣工图编制基本内容：由以下两方面组成：即总体方面和专业方面。
⑴总体方面1、项目总平面布置图、位置图及地形图；2、设计图总目录；3、设计总说明；4、总体工程图；5、各单项工程图。
⑵各专业方面：包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；煤气(以及氧气、乙炔气、蒸气、压缩空气等等)工程竣工图；设备及工艺流程竣工图。
具体内容如下：1、建筑工程竣工图l 图纸目录；l 设计说明；l 屋面、楼面、地面(含地下室工程)、分层平面图；l 立面图；l 剖面图；l 门窗图；l 楼梯间、电梯间、电梯井道的平面和剖面详图；l 电梯机房平、剖面图；l 地下部分的防水防潮图，外墙伸缩缝防水图；l 阳台、雨篷、挑沿及其它建筑大样图：l 专业性特强的建筑图(如声学、光学、热学、抗震、防辐射等)；l 总体工程中的道路、铁路、围墙、大小堤岸、码头、闸门、桥梁，各种动力管、路、线、网的沟、坑、井、支架等地上和地下的建筑图；l 属于建筑工程的金属构件、钢筋混凝土的零星构件图。
2、结构工程竣工图l 图纸目录；l 设计说明；l 基础平、剖面及结点大样图；l 屋面、楼面、地面(含地下室工程)分层结构平面布置图；l 柱详图，包括模板图、配筋图、剖面团结点大样图；l 各层结构布置中的梁、板详图，包括模板固、配筋图、剖面图、节点大样图；l 工业厂房屋盖结构中的架、梁、板、支撑平面布置及大样图。
《竣工图要求及编制》课件
支持版本控制功能，方便用户对图纸进行 版本管理。
软件操作
01
界面友好
软件界面简洁明了，操作方便，易 于上手。
自定义设置
支持自定义设置，用户可以根据自 己的习惯进行设置。
03
02
快捷键操作
提供快捷键操作，方便用户快速完 成绘图操作。
教程与帮助
提供详细的教程和帮助文档，方便 用户学习和掌握软件操作。
04
THANKS
感谢观看
定期对竣工图进行维护和更新，确保 其时效性和准确性。
05
竣工图编制软件介绍
软件功能
竣工图绘制
数据导入导出
支持多种绘图工具，如线条、文字、标注 等，方便用户绘制竣工图。
支持多种数据格式导入导出，如DWG、 DXF、PDF等，方便用户与其他软件进行数 据交换。
批量处理
版本控制
支持批量处理功能，如批量修改、批量替 换等，提高工作效率。
04
竣工图常见问题及处理
常见问题
图纸不完整
竣工图未能包含所有相关的图 纸和资料，导致信息不全面。
标注不清晰
图纸上的标注不清楚或过于简 略，导致难以理解。
内容有误
竣工图中的数据、信息或标注 存在错误，导致误导。
图纸损坏
由于保存不当或多次复制，导 致图纸质量受损。
问题处理
补充完善
对于不完整的竣工图，应补充相关的图纸和 资料。
《竣工图要求及编制 》ppt课件
xx年xx月xx日
• 竣工图概述 • 竣工图编制要求 • 竣工图编制步骤 • 竣工图常见问题及处理 • 竣工图编制软件介绍 • 竣工图编制实例分析
目录
01
竣工图概述
竣工图的定义
项目竣工图的编制要求
项目竣工图的编制要求1.3.1 竣工图的编制要求：a) 竣工图是项目文件的重要组成部分，竣工图必须做到完整、准确、清晰、规范、修改到位，做到与设计变更、隐蔽工程记录和工程实际情况相符，真实反映项目竣工验收时的实际情况。
b) 竣工图由设计单位按专业进行编制，并附详细编制说明和目录，在版次栏注明“竣工图”；c) 竣工图应包括所有与现场施工相关联的施工图(不包括设备制造厂商随机文件及相关规格书、采购文件，以及成套、撬装设备随机文件)，其中属于国家和行业的标准图、通用图，可在目录中注明，不作为竣工图编制；d) 竣工图交工份数：纸质版文件两份。
1.3.2 竣工图的编制依据：a) 用于现场施工的最终版设计文件。
b) 所有设计变更通知单。
c) 建设单位、制造单位、施工单位的工程联络单。
d) 材料代用单。
1.3.3 竣工图的编制费用：建设单位与设计单位签订设计合同的项目，编制竣工图所需的费用应依据国家计划委员会、建设部2002年1月7日发布的《工程勘察设计收费管理规定》（计价格﹝2002﹞10号）的规定执行，通过招标或协商确定并在与设计单位签订合同时予以明确。
建设单位与承包单位签订的是EPC总承包合同时，编制竣工图所需的费用不再列支。
1.3.4 竣工图的编制方法是：a) 对于施工中没有变更的施工图，由设计单位重新出施工图，图号不变，并在版次栏注明“竣工图”；b) 对于施工中有变更的施工图，无论改动量大小，不得在原施工图上作涂改，均应重新绘制竣工图，图号不变，并在版次栏注明“竣工图”。
其中有变更的部分（包括文字和数字）用云线勾划出来，并标出变更单、工程联络单或材料代用单编号，在空白醒目处汇总标出变更单、工程联络单或材料代用单编号；c) 当图样的修改引起材质、规格、型式等变更时，该图所附表格中的相应部分，如材料表也应进行修改；d) 涉及到重复利用的标准图、通用图的变更，编入竣工图中；e) 目录及需要修改的表格和其他说明类文件参照图纸的修改方法编制。
竣工图要求及编制
竣工图是各项建设工程在施工过程中，根据施工现场 的各种真实施工记录和指令性技术文件，对施工图进 行修改或重新绘制的，与工程实体相符的图。
《建设工程文件归档整理规范》CB/T50328-2001号 文件中2.0.8条对竣工图的定义是[工程竣工验收后，真 实反映建设工程项目施工结果的图样]。
2、在施工过程中，有一般性设计变动，能在原施工图上修 改补充，且不影响图面质量可不重新绘制竣工图，一般采用 杠（划）改、叉改法，局部修改等方法，把在施工过程中变 更的内容，用碳素笔在施工图上修改、补充。修改、补充后 要引划索引线，注记变更依据，并对变更部位进行编号。
3、凡结构形式改变、工艺改变、平面布 置改变、项目改变、以及有其它重大改变， 或变更部分超过图面的三分之一，不宜在 原施工图上修改、补充者，应按改变后的 实际情况重新绘制竣工图，并加盖“竣工 图”标志章，填写有关栏目，在“变更情 况”一栏填写 “重新绘制”字样，作为 竣工图。
2、各专业方面
包括土建工程(含建筑、结构)竣工图；给排水 工程竣工图；电力、照明电气和弱电(包括通讯、 避雷、接地、电视等)工程竣工图；暖通工程(包 括采暖、通风、空调)竣工图；设备及工艺流程 竣工图。具体内容如下：
(1) 建筑竣工图包括：图纸目录；设计说明； 屋面、楼面、地面(含地下室工程)分层平面图； 立面图；剖面图；门窗图；楼梯间、电梯间、 电梯井道的平面和剖面详图；电梯机房平、剖 面图；地下部分的防水防潮图，外墙伸缩缝防
①
①
①
①
①
①
①
①
①
•竣工图编制依据文件的编号方法
以下是常见编制方法的举例说明。
（1）取消内容的改法
①尺寸、门窗型号、设备型号、灯具型号、钢 筋型号和数量、注解说明等数字、文字、符号 的取消，可采用杠改法。即将取消的数字、文 字、符号等用横杠杠掉（不得涂抹掉），从修 改的位置引出索引线，在索引线上注明修改依 据和编号。例如：在Z16（Z17）柱断面图中， 将（Z17）取消，变更依据为图纸会审第3号第 2条。
竣工图的编制要求
竣工图表编制内容和要求一、竣工图表编制范围路线平面、纵断面、路基（包括路基横断面及土石方、防护、排水、小桥渡槽、通涵）、路面、桥梁、接线、隧道、房建、交通安全设施、环保绿化工程竣工图表。
具体组卷及图号见下表：表1 竣工图号对照表二、编制依据1、两阶段施工图设计；2、有关变更设计图、变更通知单、设计服务函；3、有关变更设计的会议纪要、文件；4、有关工程变更申请报告。
三、竣工图表的编制程序竣工图表的编制与施工图有密切的联系，从施工图演变到反映实际施工最终状况的竣工图，有以下几种不同的情况：施工图没有变更；施工图只有一般局部变更；施工图发生重大的变更；施工图被取消；原设计没有而施工中新增加的内容等。
根据不同的情况，本项目竣工图编制按下图所示程序进行，以保证竣工图的编制质量。
图1 竣工图编制程序图四、竣工图表编制的基本要求1、竣工图应完整、准确、清晰、规范，真实反映项目竣工验收时的实际情况。
2、为确保竣工图编制的质量和验收时间的要求，竣工图编制的时间与工程进度同步进行，以保证竣工图的准确性。
一般来说，竣工图绘制与工程交工的时间差不大于一个单位工程的施工，完工3个月内完成竣工图的编制。
3、竣工图纸（房建工程暂除外）一律重新绘制，不采用在原设计图背面盖单认可的方式。
竣工图一律用计算机绘制，本项目竣工图全部采用CAD2004版本绘图软件绘制，激光打印机打印成图。
只有部分房建工程允许使用蓝图。
4、绘制竣工图应符合《道路工程制图标准》（GB50162-92），竣工图中文字应使用长仿宋体，字体大小可参考设计图（字高尺寸系列为2.5、3.5、5、7、10、14、20mm，字宽为字高的22倍，即0.7倍，使用Word97时将字符间距中的“缩放”调整为70%即可），一般情况下尺寸标注（阿拉伯数字）字高宜采用2.5mm，图内右下角说明文字字高宜采用3.5mm，标题字高宜采用5mm；5、签名严禁打印，必须手工草签（即本人的手写体）；6、竣工图应将设计通用标准图中不需要的部分去掉（例如：斜交盖板钢筋尺寸数量通用图中可能有0°、5°、10°、15°等不同角度的尺寸，那么具体某个盖板涵时则只有一种尺寸，故应去掉不需的部分），同一合同段内出现完全重复的标准图时（前面为斜交5°的13m空心板，后面为斜交15°的13m空心板，则不是完全重复）则后面的不编入竣工图中，但必须在图纸目录中列出图号，指明该图所在位置，并在编制说明中注明；7、竣工图图框一律使用《范本》第二卷第一章附件4中的标准图框；8、竣工图号由分类代号、承包合同号、合同段同一类工程按里程的顺序号、流水号组成。
竣工图编制及其要求
竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
竣工图、资料编制要求
工程竣工资料、竣工图编制要求一、竣工资料1、竣工资料编制、移交应有资料清单并有单位盖章、负责人签字。
2、资料必须分别装订立卷；卷内应有页面编号。
3、资料立卷应有封面，封面应包括案卷（或成册）提名：工程名称、专业名称、图号、卷内文件内容、编制单位、编制人、审批人、编制日期等。
4、竣工资料细目按“河北省工程建设标准—DB13（J）35—2002建筑工程技术资料管理规程执行”（附：工程管理、土建、给排水、电器仪表、设备等专业资料目录）。
5、工程资料名称以单位工程标注，其工程名称、专业名称、图号要与设计图纸目录相符（附图纸目录和单位工程清单）。
二、竣工图1、竣工图应完整、准确、清晰、规范、修改到位真实反映项目竣工验收时的实际情况。
2、所有竣工图均应用蓝图加盖竣工图章（盖在图表上方空白处或折叠后外翻图标上方），竣工图章的内容填写应齐全、清楚、不得代签。
3、利用施工图改绘竣工图，必须标明变更修改的依据，凡重大改变部分超过图面1/3的，应重新绘制竣工图。
4、竣工图按单位工程、装置或专业编制，并配有详细编制说明和目录。
5、竣工图由施工单位负责编制，监理单位负责审核。
竣工图编制完成后监理单位应督促和协助竣工图编制单位检查其竣工图编制情况，发现不准确或短缺时要及时些该和补齐。
6、竣工图套数一般为两套，如果合同中有特殊要求的按合同要求套数编制。
三、有关要求说明1、竣工图、竣工资料编制整理要真实、准确、与工程实际相符合。
2、书写要采用耐久书写材料、如碳素墨水、蓝黑墨水书写。
不应用易褪色的（如：红色墨水、纯蓝墨水、圆珠笔、复写纸、铅笔等）书写材料，如果有应附一份复印件。
3、如果有录音、录像、照片等文件资料的应保证载体的有效性。
4、要求统一采用A4幅面装订成册成卷、有卷盒、卷夹的外表尺寸为310mm*220mm。
竣工图、竣工资料需要两套（土建专业竣工资料另交监理方壹份）。
5、编制审定：施工单位项目部编制，甲方监理单位及建设单位专业主管审核签字，移交清单由建设单位总工批准，综合科资料员与甲方资料室交接入档。
竣工图的编制要求(详细)
竣工图的编制要求竣工图的编制要求（一）编制竣工图的范围、内容△竣工图编制范围：在《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图。
特别是建设项目中的基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程，都要编制竣工图。
” 要求所有上述规定范围内的工程项目都要编制竣工图，特别是工程的隐蔽部位要重点做好竣工图的编制工作。
△竣工图编制基本内容：由以下两方面组成：即总体方面和专业方面。
⑴总体方面1、项目总平面布置图、位置图及地形图；2、设计图总目录；3、设计总说明；4、总体工程图；5、各单项工程图。
⑵各专业方面：包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；煤气(以及氧气、乙炔气、蒸气、压缩空气等等)工程竣工图；设备及工艺流程竣工图。
具体内容如下：1、建筑工程竣工图l 图纸目录；l 设计说明；l 屋面、楼面、地面(含地下室工程)、分层平面图；l 立面图；l 剖面图；l 门窗图；l 楼梯间、电梯间、电梯井道的平面和剖面详图；l 电梯机房平、剖面图；l 地下部分的防水防潮图，外墙伸缩缝防水图；l 阳台、雨篷、挑沿及其它建筑大样图：l 专业性特强的建筑图(如声学、光学、热学、抗震、防辐射等)；l 总体工程中的道路、铁路、围墙、大小堤岸、码头、闸门、桥梁，各种动力管、路、线、网的沟、坑、井、支架等地上和地下的建筑图；l 属于建筑工程的金属构件、钢筋混凝土的零星构件图。
2、结构工程竣工图l 图纸目录；l 设计说明；l 基础平、剖面及结点大样图；l 屋面、楼面、地面(含地下室工程)分层结构平面布置图；l 柱详图，包括模板图、配筋图、剖面团结点大样图；l 各层结构布置中的梁、板详图，包括模板固、配筋图、剖面图、节点大样图；l 工业厂房屋盖结构中的架、梁、板、支撑平面布置及大样图。
竣工图编制要求讲义
➢ ３．规格 ➢ （１）一般Ａ３幅面 ➢ （２）蓝图折叠成Ａ４幅面，图框栏外露，
一般在右下角
二、竣工图的内容
➢ １．全面、准确地反映全部施工实际造型 和特征
➢ ２．与施工图、设计变更、洽商、材料变 更、施工和质检记录相符合
二、竣工图的内容
➢ ３．应有竣工图编制说明。一个项目或单 位工程应有编制总说明，每一册应有本册 编制说明。阐明竣工图编制依据、原则、 变更情况、设计与竣工图数量对照等。
➢ ４．增列变更一览表、设计与竣工工程数 量对照表（与计量一致）
三、竣工图的更改方法
➢ 重大变更及变更面积超过10％应重新出图 ➢ 更改使用碳素墨水 ➢ 竣工图图号要求（Ｓ－Ｊ,原图号不变） ➢ 重复的标准图和通用图可不编入，单独成
册，但在目录中列明图号
三、竣工图的更改方法
文字、数字用杠改
A----- A B
竣工图
编制人
技术负责人
（图号） 编制日期ຫໍສະໝຸດ 监理单位监理工程师
五、竣工图案卷的构成
➢ 封面 ➢ 扉页——盖法人章 ➢ 目录（竣工图目录.xls） ➢ 变更一览表——总册，分册（变更一览表.xls） ➢ 设计与竣工工程数量对照表——分册
五、竣工图案卷构成
➢ 图纸按照单位、分部、分项工程组卷；卷 内文件按图号排序。
➢ 变更文件单独组卷；卷内文件按变更号或 变更时间排序。
➢ A3图纸卷内目录拟用A3大小纸张；没有变 更的，竣工图纸目录采用原施工图目录； 有变更的，卷内目录应重新打印。
➢ 无论是否重新打印，卷内目录数据都要录 入电脑，建立目录数据库。
公路工程竣工图 编制方法与要求
➢一．竣工图编制的一般要求 ➢二．竣工图的内容 ➢三．竣工图的更改方法 ➢四．竣工图章的使用 ➢五．竣工图案卷的构成
关于竣工图编制的全面指导
关于竣工图编制的全面指导竣工图是工程建设完成后，对整个项目的设计、施工、验收等环节进行总结和归纳的重要技术文件，是工程竣工验收和未来运维、改建、扩建的重要依据。
本指导旨在详细说明竣工图编制的要求、程序、内容和方法，以保证竣工图的准确性、完整性和规范性。
一、竣工图编制的基本要求1. 真实性：竣工图应真实反映工程建设的实际情况，不得有任何虚假和误导信息。
2. 完整性：竣工图应包括所有施工图纸和相关信息，不得遗漏任何部分。
3. 规范性：竣工图的编制应严格遵守国家相关标准和规定，确保图面清晰、标注准确。
4. 准确性：竣工图中的数据、尺寸、材料等应与实际工程完全一致，确保图纸的准确性。
二、竣工图编制的程序1. 收集资料：收集工程建设的所有设计文件、施工记录、验收报告等相关资料。
2. 整理资料：对收集到的资料进行分类、整理，确保所有资料的完整性和准确性。
3. 编制竣工图：根据收集和整理的资料，按照规范要求编制竣工图。
4. 审核竣工图：由专业人员进行竣工图的审核，确保图样的准确性和完整性。
5. 审批和存档：通过审核的竣工图需经过相关部门的审批，并按照规定进行存档。
三、竣工图编制的内容1. 图纸目录：列出竣工图的所有图纸名称、编号和页码，方便查阅。
2. 设计说明：包括工程概况、设计依据、主要材料和设备、施工要求等。
3. 施工图：包括平面图、立面图、剖面图、细部图等，详细表达工程结构、构造和设备安装情况。
4. 验收报告：包括工程验收记录、质量评定、问题及整改情况等。
5. 其他相关资料：如工程照片、视频、变更记录等。
四、竣工图编制的方法和技巧1. 使用专业软件：使用AutoCAD、Revit等专业软件进行竣工图的编制，确保图样的清晰和准确。
2. 规范标注：按照国家标准进行图样标注，包括尺寸、材料、工艺等。
3. 图纸目录管理：利用图纸目录管理工具，方便快捷地更新和调整图纸信息。
4. 审核流程：建立严格的审核流程，确保竣工图的质量。
竣工图纸编制要求及方法
竣工图纸编制要求及方法[size=13px]竣工图纸编制要求及方法一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。
2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。
3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。
4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。
重绘图按原图编号，末尾加“竣”字。
新图图标内应注明“竣工阶段”。
5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。
要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。
6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。
7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。
9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。
10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。
11．竣工图按专业、图号排列。
12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。
13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。
14．全部竣工图均永久保存。
二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。
2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更曰期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。
3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。
竣工图编制详解
竣工图编制详解竣工图是工程项目完工后，为了记录和表达项目实施过程和结果而编制的图形化资料。
它是工程档案的重要组成部分，也是工程维护、扩建、改建和仲裁的依据。
本详解旨在系统地阐述竣工图的编制流程、要求及注意事项，以确保竣工图的编制符合国家标准和行业规定。
一、竣工图的编制要求竣工图应真实、准确地反映工程的实际情况，图面清晰、标注完整、信息准确。
具体要求如下：1. 图面整洁：图纸应使用标准图幅，墨迹清晰，不得有涂改痕迹。
2. 比例正确：图纸应按规定的比例绘制，比例尺应标注清楚。
3. 线条规范：线条宽度应符合标准，不同类型的线应区分明显。
4. 符号规范：应使用国家规定的工程图纸符号。
5. 标注规范：文字应清晰可读，字体大小适中，单位应符合国家标准。
6. 索引完整：竣工图应包含完整的索引，便于查阅。
7. 签名盖章：图纸应由项目负责人签字，并加盖公章。
二、竣工图的编制流程竣工图的编制应遵循以下流程：1. 收集资料：收集工程设计文件、施工记录、材料合格证等原始资料。
2. 整理资料：对收集的资料进行分类、整理，确保信息的准确性和完整性。
3. 绘制图纸：根据原始资料和实际测量数据，绘制竣工图纸。
4. 审核图纸：图纸完成后，应由项目技术人员进行审核，确保图纸的准确性和合规性。
5. 签发图纸：审核无误后，由项目负责人签字，并加盖公章。
6. 编制目录：编制竣工图目录，包括图纸名称、编号、日期等信息。
7. 装订成册：将竣工图纸和目录装订成册，便于保存和查阅。
三、竣工图的编制注意事项在竣工图的编制过程中，需要注意以下事项：1. 时效性：竣工图应在中标通知书发出后的一定时间内完成编制。
2. 合规性：竣工图的编制应遵守国家及行业的相关标准和规定。
3. 真实性：竣工图必须真实反映工程实际情况，不得有虚假信息。
4. 安全性：注意保护图纸不被损坏，确保图纸的安全。
5. 保密性：竣工图涉及工程秘密，应做好保密工作。
四、竣工图的保存与利用竣工图应按照国家和行业的相关规定进行保存，确保图纸的长期可读性。
与竣工图编制相关的说明
与竣工图编制相关的说明一、编制依据本竣工图是根据项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。
项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。
二、竣工图的编制要求竣工图应符合国家及地方相关法规、标准和规定，图面应清晰、整洁，图纸上所有信息应完整、准确。
三、竣工图的内容竣工图应包括：1. 建筑物的平面图、立面图、剖面图、细部图等。
2. 结构的平面图、立面图、剖面图、细部图等。
3. 设备的平面图、立面图、细部图等。
4. 安装工程的平面图、立面图、细部图等。
5. 其他与工程有关的图纸和资料。
四、竣工图的编制程序1. 收集并整理设计文件、施工记录、工程变更单、施工现场记录和其他有关资料。
2. 根据实际施工情况，对图纸进行修改和完善。
3. 编制竣工图目录，并对每张图纸进行编号。
4. 审核竣工图，确保图纸的准确性和完整性。
5. 装订成册，填写竣工图编制说明，并由相关责任人签字。
五、竣工图的使用和管理竣工图是工程验收、维护、改造和管理的重要依据，应由项目单位妥善保管，并按有关规定及时归档。
使用竣工图时，应确保其完整性和准确性，不得随意涂改、损坏或遗失。
六、其他事项1. 若竣工图与设计文件有重大差异，应说明原因，并及时与设计单位沟通。
2. 竣工图编制过程中，如遇问题，应及时与相关部门和单位沟通，以确保编制工作的顺利进行。
3. 竣工图编制工作应按照项目进度合理安排，确保工程验收工作的顺利进行。
以上内容仅供参考，具体要求应根据实际工程和相关法规、标准进行调整。
竣工图编制的基本要求
竣工图编制的基本要求1. 竣工图的概念竣工图是工程建设项目完成后，用于表明工程实际状况的一种图纸。
它是建筑工程的重要文物证明之一，也是施工和验收工程的依据之一。
2. 竣工图的种类竣工图包括建筑工程竣工图、装修工程竣工图、市政工程竣工图等。
在建筑工程中，竣工图又可以分为总平面图、立面剖面图、结构布置图、安装示意图、设备平面布置图等。
3. 竣工图编制的基本要求竣工图的编制要求非常严格，主要根据以下要求进行：3.1 严格遵循国家标准竣工图的编制必须严格遵循国家标准，包括《建筑工程图样与制图》、《城市规划术语》等相关标准。
只有按照标准要求制作的竣工图才能达到规范合格的水平。
3.2 编制清晰、准确竣工图的编制必须要清晰、准确。
图纸上的信息应该尽可能详细，表达准确，能够清晰地表现出实际情况。
而且细节要注意，尺度和比例也必须严格遵循。
3.3 符合国家相关法规竣工图的编制还必须符合国家相关法规，尤其是建筑法、城市规划法等法规，满足法律法规方面的要求。
3.4 严格保密竣工图的信息属于敏感信息，必须严格保密。
相关人员必须签署保密协议，保证信息不外泄。
3.5 完整、合理竣工图的编制要求图纸完整，合理性强。
要保证图纸能够准确反映工程现场实际情况，从而能够成为工程交接、验收的重要依据。
4. 竣工图编制的流程竣工图的编制流程包括以下几个环节：4.1 工程资料收集和准备在编制竣工图之前，必须充分收集工程施工、竣工、验收的相关资料，包括施工图、工程档案、资料证明等。
此外还需要对各种资料进行核查、检验，确保准确性和完整性。
4.2 竣工图的测量实施竣工图的编制离不开实地测量。
施工单位要派专业的测量人员对建筑施工过程中的各项数据进行实测并记录下来。
4.3 竣工图的制图测量数据统计完毕后，需要将测量数据进行处理，同时在计算机上制作成符合标准和要求的竣工图。
4.4 竣工图的审核与修改制作好的竣工图需要进行审核和修改。
竣工图审核人员应是专业技术人员，能够对图纸的合理性、准确性、完整性进行严格的审核。
第二十四讲 竣工图编制要求及竣工图章
第二十四讲竣工图编制要求及竣工图章第二十四讲竣工图编制要求及竣工图章一、质量要求1、工程资料真实反映成实际状况，具有永久和长期保存价值的材料必需完整、精确和系统。
2、工程资料应使用原件，因各种缘由不能使用原件的，应在复印件上加盖原件存放单位公章，注明原件存放处，并由经办人签字和时间。
3、工程资料应保证字迹清晰，签字、盖章手续齐全，签字必需使用档案规定用笔。
计算机形成的工程资料应采纳内容打印，手工签名的方式。
4、施工图的变更、洽商绘图应符合设计要求。
凡采纳施工蓝图改绘竣工图的，必需使用反差明显的蓝图，竣工图图画应干净。
5、工程档案的填写和编制应符合档案缩微管理和计算机输入的要求。
6、工程档案的缩微制品，必需国家缩微标准进行制作，主要技术指标应符合国家标准规定，保证质量，以适合长期平安保存。
7、工程资料的照片（含底片）及声像档案，应图像清晰，声音清晰，文字说明或内容精确。
二、载体形式1、工程资料可采纳以下两种载体形式：纸质载体和光盘载体。
2、工程档案可采纳以下三种载体形式：纸质载体、缩微品载体和光盘载体。
3、纸质载体和光盘载体的工程资料应在过程中形成、收集和整理，包括工程音像资料。
4、微缩品载体的工程档案：1）在纸质载体的工程档案经城建档案馆和有关部门验收合格后，应持城建档案馆发给的准可微缩证明书进行微缩，证明书包括案卷名目、验收签章、城建档案馆档号、胶片代数、质量要求等，并将证书缩拍在胶片“片头”上。
2）报送微缩品载体工程竣工档案的种类和数量，一般要求报送三套，第一代（母片）卷片一套作长期保存使用；第二代（拷贝片）卷片一套作复制工作用；第三代（拷贝片）卷片一套或者开窗卡片、封套片、平片，作供应日常利用（阅读或复原）使用。
3）向城建档案馆移交的缩微卷片、开窗卡片、封套片、平片必需按城建档案馆的要求进行标注。
5、光盘载体的电子工程档案1）在纸质载体的工程档案经城建档案馆和有关部门验收合格后，进行电子工程档案的核查，核查无误后，进行电子工程档案的光盘刻制。
专业竣工图编制解析
专业竣工图编制解析1. 竣工图概述竣工图是工程竣工后，为真实反映工程建设成果，依据施工图设计文件和施工实际情况编制的图样。
它是对施工过程的一种记录，也是工程维护、扩建、改造的依据。
竣工图应具备准确性、完整性和一致性等特点。
2. 竣工图编制要求竣工图编制应遵循国家及地方相关规定，满足以下要求：2.1 编制依据竣工图的编制依据主要包括：- 施工图设计文件；- 施工记录及施工签证；- 设计变更通知；- 工程洽商；- 施工现场实际情况。
2.2 图纸规格及材料竣工图应采用规定的图纸规格和材料，图面应清晰、耐久。
图纸应使用耐磨、耐水、耐酸碱、耐有机溶剂的墨水绘制。
2.3 编制内容竣工图应包括以下内容：- 建筑图纸：包括平面图、立面图、剖面图、细部图等；- 结构图纸：包括基础图、梁柱图、板面图等；- 设备图纸：包括给排水图、电气图、暖通图等；- 施工缝、后浇带、预埋件、预留孔洞等部位的详细图示；- 材料、设备的品牌、型号、规格等技术参数；- 施工过程中产生的变更、洽商等内容。
2.4 编制质量竣工图应真实、准确地反映工程实际状况，做到图物相符。
图形、文字、符号、比例、标注等应规范、清晰，不得有遗漏、错误。
3. 竣工图编制流程竣工图编制流程如下：3.1 收集资料收集施工图设计文件、施工记录、设计变更通知、工程洽商等资料。
3.2 整理资料对收集到的资料进行整理，分类别、分专业归档。
3.3 核对图纸对照施工现场实际情况，核对图纸，确保图物相符。
3.4 修改图纸根据核对结果，对图纸进行修改，完善图纸内容。
3.5 标注变更在图纸上标注变更、洽商等内容，确保竣工图的真实性。
3.6 审核图纸由项目负责人组织，对竣工图进行审核，确保图面质量。
3.7 打印图纸按照规定的图纸规格和材料，打印竣工图。
3.8 装订成册将打印好的竣工图按专业、顺序装订成册，并编制目录。
4. 竣工图管理竣工图应纳入工程项目档案管理，按照国家和地方相关规定进行保存、使用和保密。
竣工图的编制要求与审核要点
绿化：封面；绿化竣工图目录；说明；苗木材料表；总 图；乔木种植图；灌木种植图；地被种植图。
5、具体的内容要求：
原施工图是编制竣工图的基础，有一张施 工图，就应编制一张相应的竣工图。施工图取 消的除外。
6、竣工图的编制依据
竣工图的编制时间按原国家建委1982年[建发施字 50号]《关于编制基本建设竣工图的几项暂行规定》执
行。该规定第二条中要求“编制各种竣工图，必须在施 工过程中（不能在竣工后）”。
在施工过程中编制竣工图的原因 ♦工程建设周期一般较长
♦人员变动 ♦施工单位承包的工程项目较多 ♦人员有限，技术力量不足
在施工过程中编制竣工图的优点
目录、说明、平面图、立面图、 预 算 剖面图、大样图、节点图
竣工图 施工过程 施工 新蓝 目录、说明、平面图、立面图、 结 算 中 单位 图 剖面图、大样图、节点图
建设工程竣工图是城建档案的重要组成部分，是 建设工程档案的核心，竣工图是工程竣工后交工验收、 改建、扩建、维护管理的重要依据。
1. 竣工图是城市规划、建设、管理的重要依据。 2. 竣工图是工程维护管理的重要依据。 3. 竣工图是司法鉴定裁决的法律凭证。 4. 竣工图是抗震防灾、战后恢复重建的重要保障。
由参加工程施工的有关技术人员承担。其原因是：
1、编制竣工图是一项技术性较强的工作，要承担技术责任， 因此，由参加组织施工的技术人员负责编制。
2、负责施工的工程技术人员解决和处理施工中的技术问 题。一旦由于发生技术变更，使建筑物与施工图不相符合时， 工程技术人员有责任进行更改绘制竣工图，以保证图、物相 符。
3、负责施工的工程技术人员，掌握现场第一手资料，很 清楚现场情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。
二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。
三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。
四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。
五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。
竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。
六、竣工图每册都应有本册目录和备考表。
七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。
八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。
竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。
对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。
•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
•3、竣工图样上各专业的名词、术语、代号、符号和选用的结构要素以及计量单位，均应符合国家的有关法令和制图规范与标准，并应与设计文件相一致。
•4、竣工图的图形和有关文字说明必须清楚准确，做到图物、文字一致，真实反映项目竣工验收时的实际情况，达到准确、完整、清晰等标准要求。
•5、图上各种引出说明一般应与图标平行，索引线不得相互交叉，不得与图面线条重合。
•6、严禁使用涂改液涂抹、刀刮、补贴等方法修改图纸，图纸的更改只能杠改、划改或圈改，不得刮改、涂抹、黏贴，以保证图面整洁。
•7、图形与文字数据修改要求合起来能反映公路工程的完整轮廓和相应的技术要求。
（二）注记•1、利用施工图改绘竣工图时必须注明改绘依据，即在修改处或本页图纸的说明处注明设计变更依据。
对图纸进行修改时一定要对图纸标题栏上方的文字说明进行修改2、标注位置合理，容易辩认，不遮盖图形、文字和数字。
（三）载体（纸张）、书写、粘结•1、竣工图属永久性保存的资料，必须采用不易褪色的绘图墨水（黑色耐久性书写材料）编制竣工图，并做到图形线条清晰、字迹工整、墨色均匀、标示明确、反差良好。
禁用圆珠笔、铅笔或其他易褪色的墨水绘制。
最好是利用电脑重新绘制竣工图。
•2、竣工图表中的文字、数据等的字体和字号，应符合规范要求，手写体不得潦草。
•3、图纸粘结一律用化学浆糊，不得用粮食浆糊或胶水粘结竣工图纸。
•4、蓝图描绘用纸必须是质地优良、透明度好的硫酸纸或薄尼龙纸。
描绘线划实在、墨色均匀，应符合复制及晒蓝图要求。
•5、竣工图编号要连续，竣工图图纸目录必须与竣工图纸信息一致。
（四）其他•1、重新绘制的竣工图应与设计施工图同比例，新竣工图按原图编号。
•2、在重新绘制的每一张竣工图后面，一定要附盖有原设计施工图，要将原设计施工图和重新绘制的竣工图一同存档备查。
•3、竣工图编制说明：一个标段或单位工程应有编制总说明，每一册应有本册编制说明，阐明竣工图编制依据、原则、变更情况、设计与竣工图数量对照等。
•4、竣工图应逐页编图号和页次，编号方法，可参照原设计图纸。
•5、文件排列：竣工图封面——竣工图内封面——竣工图目录——竣工说明（含变更情况说明）——变更设计一览表——设计变更文件与竣工图档号对照一览表——竣工图纸（按照原设计图纸顺序编制）——卷内备考表。
•6、合同段竣工图首册中应附有总体变更设计汇总表，每一册（分册）内应附本册的变更设计一览表、设计变更文件与竣工图档号对照一览表。
竣工图编制说明1 竣工图总说明1）本合同段工程概况（简述工程所处地形、地貌、水文及地质情况，本合同段的主要工程概况，即：路基、路面、桥梁、涵洞、隧道、路线交叉实际情况与设计情况对比）；2）开、竣工日期；3）施工依据；4）新工艺、新材料；5）合同执行情况概述（从工程质量、进度、费用、合同管理等方面进行阐述，变更情况统计）；6）编制竣工图过程中需要说明的问题。
7）运营养护需注意的问题（如有）。
编制竣工说明时应从变更的合理、合法性角度出发，重点阐述变更的原因及结果、执行原合同及变更情况。
变更原因从以下四个方面阐述：A 设计深度不够；B 或不良地质；Ｃ或不可抗力；Ｄ其它方面原因。
2 路线竣工图1）本合同段路线说明（简述路线走向、线形及转角情况，实际情况与原设计差异）；2）定线数据竣工说明A 若原设计图无变更，可直接利用；B 参照原设计图表示方法，注明实际放线采用的导线成果、曲线要素、水准点文件材料；C 施工中新增的固定导线点、水准点要标注在竣工图上。
3）平面图竣工说明A 概述本合同段平面线形设计及变更情况（包括变更原因、依据）；B 长、断链情况；C 检查结构物位置和地质说明文件材料，如有变化应予以更正，平面图上桥梁、涵洞、通道均按照竣工的位置、结构形式、实际走向标注清楚；D 地形、地物与实际不符的应予以纠正（如没有可不写）；E 路基边沟按实际排水方向标注箭头；F 统一里程及断链桩号一览表。
4）纵断面图竣工说明A 概述本合同段纵断面设计及变更情况（包括变更原因、依据）；B 施工中采取哪些方法控制纵断面高程；C 平面图上桥梁、涵洞、通道均按照竣工的位置、结构形式孔径应标注清楚；D 纵断面竣工图地面线高程应反映清表碾压后的标高，将“设计高程”改为“竣工高程”并与原设计对比；E 竖曲线、坡度、坡长等均按竣工后的实际数据统计；F 超高设置按照竣工的实际情况标注；G 图中“地质情况”一栏按照实际情况填写。
5）编制路线竣工图中需要说明的问题。
3 路基、路面、桥梁等单位工程竣工图“竣工说明”的编制具体内容应包括：1）工程概况（包括建设内容、完成的工程量）；2）开、竣工日期；3）主要技术指标；4）执行的规范标准（施工依据：设计图、施工规范、项目文件）；5）主要施工方案、质量控制措施及采用新工艺、新材料、特殊问题的处理、施工图的版本等情况；6）设计变更情况；7）今后养护工作需注意的事项（如有）；8）竣工图编制情况。
四、竣工图编制的流程图纸收集1 设计图、变更图。
搜集最终施工图及变更设计图。
在这一步务必将工程施工过程中的所有图纸搜集完整，不得有遗漏，个别只有方案没有图纸的，各施工单位必须重新绘制补充图纸并经设计单位确认作为竣工图的一部分。
确保竣工图的完整性。
2 收集并列出变更目录。
整理（修改）1 一个变更通常会涉及多张图纸，在进行修改时，对应需要更改的部位及工程数量表中的工程量也一并更改（如某桥梁工程桩基长度变更，应对《桥型布置图》、《墩台一般构造图》、《桩基钢筋图》、《工程数量表》等图一并修改），确保竣工图的统一性。
2 在进行竣工图编制时，无法在图纸上表达清楚的，应在标题栏上方用文字说明，文字说明较多的，可在竣工说明中进一步描述。
同样，应对设计图的文字说明进行相应修改，以准确反映工程的实际面貌，对变更的图纸要在相应图纸附注后续说明变更情况及出处。
3 局部变更对于局部变更的用签字笔将变更部位标注清楚，对应需要更改的部位及工程数量表中的工程量也一并更改。
在修改时文字、数字更改一般杠改；线条更改一般是划改；局部图形更改时，重新绘制竣工图。
4 变更取消将原图对折，并在对折处背面用签字笔注明“变更取消”。
5 变更替换对于整体变更的将本页图纸对折，在对折处背面用签字笔注明“变更取消，变更图后附”字样，变更图纸紧附其后，并对相应的其它图纸、工程数量表、一览表等一并修改。
6 变更增加将变更图插入相应的位置，并对相应的其它图纸、工程数量表、一览表等一并修改。
7 通用图变更将变更后（修改后）通用图复印插入竣工图的相应位置，并对相应的其它图纸、工程数量表、一览表等一并修改。
编制竣工图目录应将本册所涉及的通用图的图号在竣工图目录中列出，指明该图所在位置并在编制说明中注明。
编制变更清单编制设计变更与修改后的竣工图档号对照一览表，详细写明本册图中的工程名称变更情况、依据及批文号（表格式样见附件15）。
附件一变更设计一览表施工单位：合同号：监理单位：第页共页填表人：负责人：年月日设计变更文件与竣工图档号对照一览表施工单位：合同号：监理单位：第页共页竣工图（路基合同段：Kxx+xxx～Kxx+xxx）第一卷路线、路基工程第一册共二册（路线、路基）xxxx工程建设有限责任公司XXX年X月注：竣工图内外封面字体参照原设计图纸字体大小，竣工图封面要加盖竣工图章和各单位公章。
竣工图（路基X合同段：KXX+XXX～KXX+XXX）第一卷路线、路基工程第一册共二册（路线、路基）建设单位：XX高速公路建设管理处设计单位：XXX勘察设计院监理单位：XXX监理咨询有限公司施工单位：XXXXXXXXXXX建设有限责任公司编制日期：二0一三年六月注：竣工图内外封面字体参照原设计图纸字体大小，竣工图封面要加盖竣工图章和各单位公章。
