变压器油面绕组温度计的基本知识
变压器温度计讲义.docx
变压器温度计讲义一、现场用温度计型号解释：1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标2、温度控制器根据JB/T9236/999《工业自动化仪表产品型号编织原则》的要求产品命 名如下：包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统配计算机方型带接点控制 温热带三防带Ptioo 电阻 表示温度开关数量 表示线性刻度 液体压力式 温度计变压器的投入或退出。
BWY(WTYK)・802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出PVIOO热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。
也可通过数显仪表，将PV1OO热电阻信号转换成与计算机联网的直流标准信号(0~5V、1~5V、4-20mA)输出，实现远方主变油温监控。
三.温度计主要技术指标BWY(WTYK)-802A. 803A 型1.正常工作条件：• 30-+55°C・2、测量范围：・20-+80°C•0~+ 100°C0~+ 120°C0~+ 150°C1.5级3、指示精确度••4、控制性能：(1 )设定氾围：全量程可调(2)设定精度：+ 3 °C(3)开关差： 6 _+3 °C(4 )额定功率：AC220V/3 A(5 )标准设定值：802 : Ki = 55°C K2 = 80°C803 : Ki = 55°C K2 = 65°C K3 = 80°C四、安装及使用:BWY(WTYK)-802. 803 型温控器：开关设定BWY(WTYK)-802出厂时的标准设定值为Ki = 55°CK2 = 80°C o BWY(WTYK)-803 出厂时的标准设定值为Ki = 55°C ; K2 = 65°C ; Ks = 80°C o若需更动设定值，则须打开表盖，放松开关固定螺钉，将红色设定针扳动到所需设定值，然后旋紧固定螺钉，按原样合上表盖。
变压器绕组温度测量原理
变压器绕组温度测量原理嘿，咱今儿就来说说变压器绕组温度测量原理这档子事儿！你想啊，变压器就像咱家里的大宝贝电器，得时刻关注它的健康不是？那绕组温度就是个关键指标呢！就好比咱人发烧了，得赶紧量体温知道烧到啥程度了，变压器也一样啊！那这温度咋测量呢？这就好比咱要知道锅里的水热不热，总不能把手直接伸进去吧！变压器里也有专门的“温度计”呢！一般常用的就是热电偶或者热电阻啦。
这俩家伙就像两个小侦探，专门负责打探绕组的温度情况。
热电偶呢，就像个敏感的小精灵，温度一变它马上就有反应，能快速地把温度信号传出来。
热电阻呢，也不赖，稳稳地坚守岗位，准确地报告温度变化。
咱再打个比方，这绕组就像是运动员，在努力工作的时候会产生热量，那热电偶和热电阻就是旁边的教练和裁判，时刻关注着运动员的状态。
它们把温度信息传递出来，让我们这些“场外观众”能清楚知道变压器的运行情况。
你说要是没有它们，那变压器万一温度过高出问题了咋办？那不就像人发烧一直不管，最后烧成大病了嘛！所以啊，这温度测量可太重要啦！咱平常生活中，不也得时刻关注各种东西的状态嘛。
就说咱的手机，电量低了就得赶紧充电，不然一会儿就关机了，这和变压器绕组温度测量不是一个道理嘛！都是为了保证东西能正常运行呀。
而且啊，这测量温度也不是随随便便测一下就行的，还得注意安装位置啥的呢。
就像咱量身高，得站直了量才准呀，要是歪七扭八的量，那能准嘛！在变压器上也是一样，得找对地方安装这些测量元件，才能得到准确的温度数据呢。
你想想，要是安装错了地方，测出来的温度不准，那不就误导我们了嘛，还以为变压器好好的呢，结果其实已经在“发烧”啦！那后果可不堪设想呀。
总之呢，变压器绕组温度测量原理这事儿啊，看似不起眼，实则非常重要呢！它就像变压器的健康卫士，时刻守护着变压器的安全运行。
咱可得重视起来，不能马虎呀！这样咱家里的电才能稳稳当当的，咱也能放心地用电啦！。
变压器绕组温度计安装使用说明书
变压器绕组温度计安装使用说明书BWY——04系列变压器绕组温度计TRANSFORMER WINDING TEMPERATURE INDICATORMOUNTING , OPERATING MANUAL桓仁温度测控仪表厂HUANREN INSTRUMENT AND METER PLANT型号命名:一、概述变压器绕组温度计(以下简称温度计)是用于测量大型电力变压器绕组温度的专用仪表。
它是在压力温度计的基础上，配备变流器(按JB/T8450-96标准规定，将匹配器更改为变流器)构成。
产品成套性序号型号名称主要用途配套部件BWR-04Y(TH)测量变压器绕组温度，当温度达到变流器 1/XMZ-Y变压器设定值时，启动冷却系统，发出警XMZ-Y数字温度显示仪绕组温度计报及事故跳闸信号，配备带稳压电源的二次远传数显仪表，可远距离监测温度，并适用于湿热带场合。
BWR-04B(TH)测量变压器绕组温度，当温度达到变流器 2/XMZ100-800变设定值时，启动冷却系统，发出警XMZ100-800数字温度显压器绕组温度计报及事故跳闸信号，配备带稳压电示仪源的二次远传数显仪表，可远距离除具备BWR-04Y(TH)监测温度，并可输出4-20mA标准功能外，在二次表电流信号和0-5V标准电压信号供XMZ100-800内增加给计算机，并适用于湿热带场合。
4~20mA 和0~5V 信号输出1、设计选型变压器绕组温度计的型号主要是指变流器的选用，用户只须知道变压器电流互感器CT二次额定电流。
变流器一次电流根据表一便可以确定温度计型号。
如变压器电流互感器的二次额定电流IP=3.5A，由表一可知5,IP=3.5,3 因此选择BL-A型变流器。
型号变压器电流互感器二次额输出电流Is(A) 调整线端K 等效阻抗定电流Ip(A)BL-A 5,IP,3 32-38%×Ip 324-32%×Ip 415-24×Ip 510-15%×Ip 6BL-B 3,IP,2 50-60%×Ip 340-50%×Ip 428-40%×Ip 517-28%×Ip 6BL-C 2,IP,1 75-90%×Ip 360-75%×Ip 440-60%×Ip 525-40%×Ip 6BL-D 1,IP,0.61 150-180%×Ip 3120-150%×Ip 4100-120%×Ip 550-100%×Ip 6表一二、用途和原理BWY-04Y(TH)变压器绕组温度计是为测量大型电力变压器的绕组温度而专门设计的，它能够间接测量变压器绕组温度，变压器绕组温度计内装有同步滑动电阻，配备二次远传数显仪表，可远距离监测变压器的温升。
变压器绕组温度计说明书
BWR（WTYK）-04 WINDING TEMPERATURE INDICATOR一、概述绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温T O 基础上，再施加一个变压器负荷电流变化的附加温升△T，由此二者之和T=T O+△T即可模拟变压器最热点温度。
本公司研制生产的新型BWR（WTYK）-04绕组温度计有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同时能将变压器绕组温度计信号远传至控制中心，通过XMT（XST）数显仪或计算机系统，实现同步显示、控制变压器绕组温度，确保变压器正常运作。
二、型号说明:B W R - 04 TH适用于湿热带开关数目绕组温度计变压器类产品用输出信号:1. 直接输出DC（4-20）mA电流信号，也可通过XMT数显仪显示其相应温度同时输出DC（4-20）mA电流信号及DC（0-5）V电压信号；2. 直接输出端为DC（4-20）mA电流信号，也可通过XST数显仪显示其相应温度同时输出RS-485计算机接口。
BWR（WTYK）-04 WINDING TEMPERATURE INDICATOR三、产品成套性：绕组温度计组成有二部分：1、现场一只嵌装电热元件及BL型电流匹配器的温度控制BWR（WTYK）-04，如图1所示；2、中心机房一台遥测控制仪XMT、(XST)。
四、工作原理：当变压器带上负荷后，如图2所示，通过变压器电流互感器取出与负荷成正比的电流，经电流匹配器调整后，通过嵌装在弹性元件内的电热元件产生热量，使弹性元件的位移量增大。
因此当变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定。
则BWR（WTYK）-04指示的温度是变压器顶层油温与绕组对油的温升之和，反映了被测变压器绕组的最热部位平均温度。
浅谈变压器绕组温度计的原理及测量方法
浅谈变压器绕组温度计的原理及测量方法[摘要]本文主要分析了变压器绕组温度计的工作原理和作用，并分析了常用的在线绕组温度的测量方法，最后提出了在使用绕组温度计需要注意的问题。
【关键词】绕组温度计；工作原理；测量方法在变压器的运行过程中，绕组温度计主要起到对线圈绕组温度的全程监视的作用。
绕组的温度会直接决定变压器的使用寿命，因为绝缘材料的温度和老化情况会直接受到绕组温度的影响，特别是线圈绕组最热部分的温度。
通常变压器绕组的电位比较高，所以直接使用测温元件无法测出绕组的温度，针对这种情况，应该采用间接的方法来实现对变压器绕组的温度进行测量是一种可行性较强的方法。
1、变压器绕组温度计的工作原理通常变压器在运行的过程中会有负载损耗产生，这就会引起电压器绕组发热，从负载损耗的公式中可以看出，绕组的发热和变压器电流的平方之间是成正比的。
因为变压器的绕组是被绝缘油包围着的，所以用油的温度和变压器中通二次电流的电热元件的温度相加就可以将变压器的绕组温度测量出来。
绕组温度计是在一个油面温度计的基础上，又配备了一台电流匹配器以及一个电热元件，绕组温度计的原理图如图1所示。
绕组温度计的工原理是在位于变压器油箱顶层的油孔内插入温度计传感器的温包，在变压器无负荷的时候绕组没有发热现象，这时温度表中显示出来的温度计就是变压器油的温度。
如果变压器处在带负荷的运行状态中时，电流互感器输出的电流得到电流匹配器调整之后将会流经电热元件，这时电热元件将会发热。
弹性元件在受到电热元件所产生热量的影响下，位移量将会变大。
通常变压器的油温和负荷电流会共同决定弹性元件的位移大小，也就是说这两个因素都会给弹性元件的位移造成影响，所以在设计绕组温度计的时候，对于流经电热元件的电流所引起的温升进行了考虑，而流经电热元件的电流的温度增量正好和变压器被测绕组相对于油的温度升高的大小相似，所以变压器绕组温度计真正显示出来的温度就是变压器顶层油温和电热元件电流的温升的和，测出来变压器绕组最热部分的温度测量了出来，也就是变压器绕组的温度。
变压器油温和绕组温度的测量原理
变压器油温和绕组温度的测量原理目前，变压器绕组热点温度测量方法有直接测量法、热模拟测量法和间接计算测量法。
直接测量方法是在变压器绕组直接埋设传感器，使用温度测量仪测量显示绕组温度。
成熟的方法是使用光纤技术，在变压器绕组制造过程中埋入光纤，埋入点越多越精确。
但维护技术复杂，成本昂贵，主要用于变压器在实验过程中于热模拟测量法进行比较，校对热模拟测量的误差。
热模拟测量方法是根据变压器负载损耗与负载电流成正比平方关系而发展的一种绕组测量方法。
绕组温度表在油温表的基础上配备一台电流匹配器和电热元件，通过温度叠加来反映变压器绕组温度。
这种测温方法具有简单、适用的特点，但误差较大。
间接计算测量方法是根据国际电工委员会推荐的油浸式电力变压器绕组热点计算公式，通过计算各种关键参数和变压器负载电流值来计算绕组热点温度。
这个公式是公认的经典方法，具有相当的精度。
本文以美国威斯科勒公司生产的Advantage CT型产品为例，介绍这种智能化仪表在温度运算方面的参数应用。
Transformer Advantage CT 是一种紧凑、全电子、可编程的智能型的用于精确和可靠测量油浸式变压器温度的仪表，在这个仪器中应用了摩托罗拉公司ColdFire 微处理器，可以监控顶层油温、负载电流、和模拟计算绕组温度。
模拟计算绕组温度使用了13个关键的变压器参数和公认的变压器温度运算法则。
而不是仅仅通过测量线电流来运算绕组温度值。
WTA（绕组温度运算）使用了基于逻辑和数学关联的方程式，即油浸式变压器IEEE标准C57.92-1995。
这个标准包含比AdvantageWTA更多的变量，许多变量是基于安装的变压器特性，但并不是都有用途。
因此WTA 放弃了一些不切实际的变量。
Advantage 专注于使用最新的知识来设计仪表，在绕组温度测量方面具有优势地位。
下边重点介绍与WTA有关的13个变量1．绝缘油类型绝缘油包括矿物油和硅油。
矿物油用于高温变压器，具有高热传导和高阻抗。
变压器绕组温度和上层油温标准
一、概述变压器绕组温度和上层油温是变压器运行中关键的工作参数，对于保证变压器的安全稳定运行具有重要意义。
在工程设计和运行管理中，必须严格遵守相应的温度标准，确保变压器运行在安全稳定的工作状态之下。
二、变压器绕组温度标准1. 标准规定变压器绕组的温度受到外界环境和负载运行情况的影响，因此有一些基本的温度标准要求：- 绝对温度标准：按照国家标准GB/T4109-2008《电气设备运行中的绝对绕组温升的总则》规定，绕组的最高工作温度不应超过规定的极限温度。
- 瞬时温度标准：在变压器负载变化和突发情况下，绕组温度应在规定的时间内不超过规定的极限温度。
- 热稳定性标准：绕组在长期工作情况下，温升应在规定范围内保持稳定，不得超出极限温度。
2. 监测方法为了确保变压器绕组温度符合标准要求，通常采用以下方法进行监测：- 定期使用温度计对绕组进行监测，记录变压器的运行温度。
- 配备温度控制系统，及时对绕组进行温度调节和警报。
- 进行定期的热负荷试验，检查绕组的热稳定性和工作温升情况。
3. 相关建议为了满足绕组温度的标准要求，工程设计和运行管理中应考虑以下建议：- 合理设计变压器的绕组结构，采取有效的散热措施，减少绕组温度升高。
- 严格执行绕组温度检测标准，确保温度监测设备的正常运行和准确度。
- 加强变压器的维护保养工作，及时清洁绕组表面和通风散热装置，保持绕组的散热性能。
三、变压器上层油温标准1. 标准规定变压器上层油温是反映变压器负载运行状态的重要参数，国家标准GB1094.3和IECxxx-2对上层油温度有以下规定：- 最高允许油温：规定了变压器上层油的最高允许温度，以保证变压器的安全运行。
- 瞬时油温：规定了变压器上层油在短时间内的温度上升限制，以防止负载突变时油温过高。
- 热稳定性：要求变压器上层油在长期负载运行下，保持稳定的温度，不得超出规定的极限温度。
2. 监测方法变压器上层油温需要采取相应的监测方法，以确保其符合标准要求：- 安装油温计对变压器上层油温进行实时监测，并进行记录和分析。
变压器油面绕组温度计的基本知识
1、这里着重介绍油面温度计,因为绕组温度计的温度指示并非真实绕组温度体征,而是通过油顶层温度与电流互感器小信号叠加而成的模拟信号;2、绕组温度计的信号介绍：• B W Y －80 4 A J TH•湿热带防护•J、机电一体化、输出4-20mA•A、铂电阻•开关数量•线性刻度•油面•温度计变压器BWY－804AJTH油面温度计：仪表内装有四组可调控制开关,可分别用于变压器冷却系统控制及讯号报警;同时能输出与温度值对应的4－20mA电流信号和Pt100铂电阻值,供计算机系统和二次仪表使用;组成：主要由弹性元件、传感导管、感温部件、温度变送器、数字式温度显示仪组成;由弹性元件、传感导管和感温部件构成的密封系统内充满感温介质,当被测温度变化时,感温部件内的感温介质的体积随之变化,这个体积增量通过传感导管传递到仪表内弹性元件,使之产生一个相对应的位移,这个位移经机构放大后便可指示被测温度,并驱动微动开关,输出开、关控制信号以驱动冷却系统,达到控制变压器温升的目的;通过嵌装在一次仪表内的变送器,输出4－20m A标准信号,输入计算机系统和二次仪表,实现无人电站管理使用说明：1、仪表在运行中必须垂直安放;2温包安装:使用前必须确认温度计座内注满了油且油面能够完全浸没PT100;3、温包与表头间的软管必须有相应的固定,间距在300mm为宜;弯曲半径不得小于R100mm;多余的软管应按大于直径Φ200mm盘成圆,固定在变压器本体上;毛细管内为惰性液体4、调整温度表必须在专用设备特定温度下进行;5、切忌用手随意拨动表指针动作;常见故障：1、表盘指针不动作且回零---毛细管内液体泄露,该故障为不可修复故障;2、数显显示异常：极性接反,变送器故障绕组温度计的工作原理：变压器绕组温度计的温包插在变压器油箱顶层的油孔内,当变压器负荷为零时,绕组温度计的读数为变压器油的温度;当变压器带上负荷后,通过变压器电流互感器取出的与负荷成正比的电流,经变流器调整后流经嵌装在波纹管内的电热元件;电热元件产生的热量,使弹性元件的位移量增大;因此在变压器带上负荷后,弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定;变压器绕组温度计指示的温度是变压器顶层油温与线圈对油的温升之和,反映了被测变压器线圈的最热部位温度;绕组温度计的档位选定：1、选定档位需要的几个参数：变压器一次额定电流、CT变比、铜油温差2、计算公式：IP=I/CT变比,得出二次互感器额定电流.根据铜油温差查曲线得到IS最终根据下表选择档位：3、根据IS/IP值决定3-6档。
变压器油面温度计原理
变压器油面温度计原理小伙伴们！今天咱们来唠唠变压器油面温度计的原理，这可挺有趣的呢。
咱先得知道变压器是个啥玩意儿。
变压器就像是一个电力世界里的大魔术师，它能把电压变来变去的。
那在变压器这个大盒子里啊，装着油呢。
这油可不是用来炒菜的油哦，它在变压器里可是有着大作用。
它能起到绝缘的作用，就像给变压器里的各种零件穿上了一层防护服，让电不会乱跑。
还能散热呢，变压器工作的时候会发热，这油就像个小空调一样，把热量带走。
这时候啊，油面温度计就登场啦。
油面温度计主要就是为了知道这变压器油的温度到底有多高。
它的原理其实和咱们平时感受温度的方式有点像，但是又复杂得多。
你看啊，油面温度计里有个很关键的东西，叫感温包。
这个感温包就像一个小探子，它是直接放在变压器油里的。
这感温包可聪明啦，它对温度特别敏感。
当变压器油的温度发生变化的时候，感温包就能察觉到。
就好像你在冬天的时候，一出门就感觉到冷，感温包也是这样，油一热或者一冷，它马上就知道了。
那感温包察觉到温度变化之后呢？它里面的物质就会发生一些神奇的变化。
比如说，可能是里面的液体膨胀或者收缩。
这就像是你喝了热水之后，肚子里感觉胀胀的一样。
感温包里面的物质一变化，就会产生一种力量。
这种力量会通过一个很精巧的装置传导出去。
这个装置就像是一个传声筒，把感温包的“话”，也就是温度变化的信息传递出去。
然后呢，在温度计的表头那里，就会根据这个传来的力量做出反应。
表头里有一些小零件，它们就像是一群小工人，根据这个力量的大小来调整指针的位置。
你想啊，如果变压器油的温度升高了，感温包里面的物质膨胀得厉害，传导到表头的力量就大，指针就会往温度高的那边走得远一点。
要是油的温度降低了，感温包里面的物质收缩，表头得到的力量小，指针就往温度低的那边走。
这样，我们一看指针的位置，就知道变压器油的温度是多少啦。
这油面温度计就像是变压器的小医生一样，时刻关注着变压器油的温度。
要是温度太高了，那就说明变压器可能有点“不舒服”了，也许是工作太累了，或者是出了啥小毛病。
主变绕温表
主变绕温表
变压器绕组温度计是一种专门用于监测和控制电力变压器温度的仪表。
该仪表由弹性元件、毛细管、温包和微动开关组成，并通过热模拟测量技术来检测变压器温度的变化。
其主要功能是检测变压器温度并控制冷却器的工作状态。
变压器绕组温度计是变压器的一个重要组成部分，它是一种高精度的仪器，用于实时检测变压器绕组的温度变化。
它的工作原理是利用顶层油温和负荷电流的变化，模拟绕组最热点温度。
而主变绕温表则是其中的一个具体型号。
在使用变压器绕组温度计时，需要注意接线方式和厂家的设计，因为不同的厂家可能会有不同的设计。
但是，无论厂家的设计如何，其基本的工作方式是一致的。
在安装和使用变压器绕组温度计时，还需要注意其安装位置，一般来说，其应该安装在变压器的油箱顶部。
同时，需要确保其连接的导线和插头能够保证其正常工作。
此外，变压器绕组温度计还有一些功能和用途，例如可以实时显示温度，提供最大温度和平均温度等信息，同时还可以通过压力式继电器进行温度保护，当温度过高、绕组温度过高或冷却系统故障时，压力式继电器可以迅速触发，以保护变压器的安全。
总的来说，主变绕温表是一种非常重要的仪器，对于监测和控制电力变压器的温度变化至关重要。
主变压器温度计相关知识讲解
三、辅助CT
变压器电流匹配器(辅助CT)电气原理是由电流互感器输入电流，经电流匹 配器变换后，向绕组温度计内部的电热元件提供一个可调电流，从而达到 模拟变压器绕组最热部分温度的目的。
四、对温度计有何规定：
主变顶层油温：自冷、风冷变压器95℃，强油循 环风冷变压器85℃。变压器油温告警值（自冷、风冷 变压器)一般设定为90℃，（强油循环风冷变压器）一 般设定为85℃。
二、绕组温度表构成
主变绕组分为高压绕组和公共绕组，对应为高压绕组温度表和公共绕组温度表。 温度计所用的附加补偿电流取自高压套管CT和中性点套管CT，并经一个电流变 换器再输入给测量单元。温度表用的测量单元和测控装置用的测量单元（Pt100） 是相互独立的。
小问题：1、何为 Pt100？
Pt100指的是当环境温 度为0℃时，铂电阻值 为100欧姆。
弹性元件 毛细管
三、温度表
变压器温度的测量应用，除了远方监测，更重要的用途一是启动风扇和油 泵，二是常见的非电量保护中的温度保护。温度保护一般是通过变压器本 体上安装的温度计的微动开关（行程开关）来实现的。当温度计的指针达 到微动开关设定值时，微动开关的常闭接点便闭合。本站温度表有四个微 动开关，分别用于风扇启动、油泵启动，温度高报警和跳闸。
三、测量单元结构（测控装置用）
Pt100铂热电阻引起电阻 值的变化。本装置可 以将温度转换为420mA供测控装置使用
绕组温度用
上层油温用
三、本站测量单元现场图
CT补偿电流 上层油温（温度表） 高压绕组（温度表）
公共绕组（温度表）
金属护套，内含毛细管 上层油温（Pt100）高压绕组（Pt100） 公共绕组（Pt100）
为了防止变压器油劣化过速，上层油温不宜经常 超过85℃。这是因为温度升高，油的氧化速度增大， 油的老化越快。根据试验得出，当平均温度每升高 10℃时，油的劣化速度就会增加1.5~2倍。当然，规定 再低一些对油的运行虽然有利，但却限制了变压器的 出力。为了兼顾二者,因此，变压器油温不宜经常超过 85℃。
变压器油面绕组温度计的基本知识
2、绕组温度计的信号介绍：
B W Y－80 4 A J（TH）
湿热带防护
J、机电一体化、输出（4-20）mA
A、铂电阻
开关数量
线性刻度
油面
温度计
变压器
BWY－804AJ（TH）油面温度计：仪表内装有四组可调控制开关，可分别用于变压器冷却系统控制及讯号报警。同时能输出与温度值对应的（4－20）mA电流信号和Pt100铂电阻值，供计算机系统和二次仪表使用。
5、切忌用手随意拨动表指针动作。
常见故：
1、表盘指针不动作且回零---毛细管内液体泄露，该故障为不可修复故障。
2、数显显示异常：极性接反，变送器故障
绕组温度计的工作原理：
变压器绕组温度计的温包插在变压器油箱顶层的油孔内，当变压器负荷为零时，绕组温度计的读数为变压器油的温度。当变压器带上负荷后，通过变压器电流互感器取出的与负荷成正比的电流，经变流器调整后流经嵌装在波纹管内的电热元件。电热元件产生的热量，使弹性元件的位移量增大。因此在变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定。变压器绕组温度计指示的温度是变压器顶层油温与线圈对油的温升之和，反映了被测变压器线圈的最热部位温度。
组成：主要由弹性元件、传感导管、感温部件、温度变送器、数字式温度显示仪组成。由弹性元件、传感导管和感温部件构成的密封系统内充满感温介质，当被测温度变化时，感温部件内的感温介质的体积随之变化，这个体积增量通过传感导管传递到仪表内弹性元件，使之产生一个相对应的位移，这个位移经机构放大后便可指示被测温度，并驱动微动开关，输出开、关控制信号以驱动冷却系统，达到控制变压器温升的目的。通过嵌装在一次仪表内的变送器，输出（4－20）m A标准信号，输入计算机系统和二次仪表，实现无人电站管理
变压器绕组温度计说明书
变压器绕组温度计说明书BWR （ WTYK ） -04 WINDING TEMPERATURE INDICATOR一、概述绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温 T O基础上，再施加一个变压器负荷电流变化的附加温升△ T ,由此二者之和T=T o + △ T 即可模拟变压器最热点温度。
本公司研制生产的新型BWR （ WTYK ） -04绕组温度计有信号报警、冷却器控 制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防 护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同 时能将变压器绕组温度计信号远传至控制中心，通过XMT （ XST ）数显仪或计算机系统，实现同步显示、控制变压器绕组温度，确保变压器正常运作。
、型号说明：B W R - 04 TH适用于湿热带 开关数目 绕组 温度计 变压器类产品用输出信号：1.直接输出DC （ 4-20）mA 电流信号，也可通过XMT 数显仪显示其相应温度同 时输出DC （4-20）mA 电流信号及DC （ 0-5）V 电压信号；2.直接输出端为DC （4-20） mA 电流信号，也可通过XST 数显仪显示其相应温 度同时输出RS-485计算机接口。
a号，变压器绕组温度计说明书BWR （ WTYK ）-04 WINDING TEMPERATURE INDICATOR三、产品成套性：绕组温度计组成有二部分：1、 现场一只嵌装电热元件及 BL 型电流匹配器的温度控制 BWR （ WTYK ）-04, 如图1所示；2、 中心机房一台遥测控制仪 XMT 、（XST ）。
最大插入深度2601 A ：TI二M27*2安装接头_ I .■冬四、工作原理:当变压器带上负荷后，如图 2所示，通过变压器电流互感器取出与负荷成正 比的电流，经电流匹配器调整后，通过嵌装在弹性元件内的电热元件产生热量， 使弹性元件的位移量增大。
变压器温度计相关知识
变压器温度计相关知识由于变压器的使用寿命取决于它的绕组温度,绕组温度对绝缘材料起着决定性的作用。
DL／T 572—1995《电力变压器运行规程》规定变压器的上层油温，一般不得超过95℃.上层油温如果超过95℃,变压器绕组的温度就要超过绕组绝缘物的耐热强度,从而加速绝缘物的老化。
故变压器运行中，一般规定了85℃这个上层油温的界限。
为防止变压器油温过高，加速变压器的老化.故变压器一般安装温度计，油面温度计用来测量变压器油箱上层油温，监视变压器运行状态是否正常。
早期变压器一般只安装一只温度计，最近几年变压器油面温度计一般安装两只，主要对于容量较大的变压器,油箱内空间较大,变压器的发热和散热也是不均匀的,在变压器内不同的区域，温度相差可能较大，为了安全起见,需要较准确地测出变压器的油温，所以有时在变压器的长轴两端各设个信号温度计来检测其油温，以确保变压器更安全地运行。
这样也可当其中一只温度计故障,由于一时无法安排停电处理，而无法监测变压器的油面温度。
这一年随着绕组温度计技术成熟，更在在1110kV安装绕组温度计，直接监测绕组温度计。
一、温度计的原理变压器温度计是用来测量油箱里面上层油温的，起到监视电力变压器是否正常运行的作用。
温度计按变压器容量大小可分为水银温度计、压力式（信号）温度计、电阻温度计三种测温方法。
通常800kVA以下的电力变压器箱盖上设有水银温度计座。
当欲以水银温度计测量油面温度时,旋开水银温度计水银温度计是膨胀式温度计的一种，水银的冰点是:-38。
87℃,沸点是:356。
7℃,用来测量0——150℃或500℃以内范围的温度，它只能作为就地监督的仪表。
用它来测量温度，不仅比较简单直观，而且还可以避免外部远传温度计的误差。
使用水银温度计时应注意以下几点:座上的盖子(运输时防雨用的)在座内注满变压器油，将水银温度计插入进行测量。
1、水银温度计是膨胀式温度计的一种，水银的冰点是：-38.87℃,沸点是：356。
变压器温度计
变压器温度计引言变压器是电力系统中的重要设备之一，其稳定运行对于电力系统的正常运行具有至关重要的作用。
变压器温度监测是变压器运行状态监控中的重要环节。
通过对变压器温度的监测，可以及时发现变压器运行异常情况，采取相应的措施，以确保变压器的安全运行和延长其使用寿命。
1. 变压器温度的重要性变压器温度是变压器运行状态的重要指标之一。
变压器在正常运行时会产生一定的热量，温度过高可能会导致变压器绝缘材料老化、变压器油的质量下降等问题。
因此，通过实时监测变压器温度，可以及时发现问题，并采取相应的措施进行修复和调整，以避免进一步损害变压器。
2. 变压器温度监测原理变压器温度的监测一般采用温度传感器来实现。
常见的温度传感器包括热电偶、热敏电阻、红外线测温仪等。
其中，热电偶和热敏电阻是通过测量材料的电阻变化来实现温度测量的，而红外线测温仪则是通过测量物体的红外线辐射能量来间接获得物体的温度信息。
3. 变压器温度监测系统为了实现对变压器温度的监测，通常需要配备相应的监测系统。
变压器温度监测系统主要由温度传感器、信号采集模块、数据处理单元和显示控制单元等组成。
3.1 温度传感器温度传感器是变压器温度监测系统中最关键的部分。
常用的温度传感器有热电偶和热敏电阻。
热电偶是将不同材料的两个导线焊接在一起，当温度变化时，不同材料之间产生的电势差也会变化，通过测量电势差的变化可以计算出温度的变化。
热敏电阻则是利用材料的电阻随温度变化的特性来测量温度。
3.2 信号采集模块信号采集模块是用于将温度传感器采集到的模拟信号转换为数字信号的设备。
常见的信号采集模块有模数转换器（ADC）和采样电路等。
信号采集模块可以将温度传感器采集到的模拟信号转换为数字信号，并通过总线传输到数据处理单元进行处理。
3.3 数据处理单元数据处理单元是变压器温度监测系统中的核心部分，它负责接收信号采集模块传输过来的温度数据，并对其进行处理和分析。
数据处理单元通常由微处理器或单片机组成，可以对温度数据进行滤波、校正和存储等操作，并根据预定的算法进行报警和故障诊断。
变压器绕组温度计讲解
一、概述绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温T O 基础上，再施加一个变压器负荷电流变化的附加温升△T ，由此二者之和T=T O +△T 即可模拟变压器最热点温度。
本公司研制生产的新型BWR （WTYK ）-04绕组温度计有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同时能将变压器绕组温度计信号远传至控制中心，通过XMT-288数显仪或计算机系统，实现同步显示，控制变压器，确保变压器正常运作。
二、型号说明:a)输出信号A —直接输出DC （4-20）mA 电流信号，也可通过XMT-288数显仪显示其相应温度同时输出DC （4-20）mA 电流信号及DC （0-5）V 电压信号； V —直接输出DC （0-5）电压信号；RS —直接输出端为DC （4-20）mA 电流信号，也可通过XMT-288数显仪显示其相应温度同时输出RS-485计算机接口。
三、产品成套性：绕组温度计组成有三部分：B W R - -□ □ TH适用于湿热带输出信号a)开关数目 绕组温度计变压器类产品用1、现场一只嵌装电热元件的温度计BWR（WTYK）-04，如图1所示；2、现场一只BL型电流匹配器，如图1所示；3、中心机房一台遥测控制仪（XMT-288）。
四、工作原理：当变压器带上负荷后，如图2所示，通过变压器电流互感器取出与负荷成正比的电流，经电流匹配器调整后，通过嵌装在弹性元件内的电热元件产生热量，使弹性元件的位移量增大。
因此当变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定。
则BWR（WTYK）-04指示的温度是变压器顶层油温与绕组对油的温升之和，反映了被测变压器绕组的最热部位平均温度。
电流匹配器是一种电流变换装置，它的作用是为BWR（WTYK）-04提供工作电流.从变压器的电流互感器输出的电流经电流匹配器变换后,向BWR(WTYK)-04内部的电热元件提供一个可调电流,从而能够达到模拟变压器绕组最热部位温度。
主变油面温度和绕组温度
主变油面温度和绕组温度好吧，今天我们聊聊主变油面温度和绕组温度。
听起来有点复杂对吧？别担心，我们就把它当成一场轻松的聊天。
主变压器，咱们平时用电时可离不开的家伙，里面可有不少故事呢。
想象一下，变压器就像个辛勤的搬运工，日夜不停地将电流传送到我们的家里。
但它的工作可不是没压力，真的是“鞠躬尽瘁，死而后已”。
这玩意儿在运转的时候，油面温度和绕组温度就像它的脉搏，得好好关注。
咱们得说说油面温度。
变压器里面的油，简直是它的“生命之水”。
你想啊，夏天那么热，油温也会随着外界的气温升高。
油温一旦过高，就像我们人类发烧，心里七上八下的。
油温过高不仅会影响变压器的性能，甚至会缩短它的寿命。
这就好比你的朋友一边熬夜一边喝咖啡，结果第二天“黑眼圈”一大片，状态差得很。
大家伙儿都知道，控制油温就像控制一个人的情绪，得时刻留意，别让它失控。
然后再聊聊绕组温度。
绕组就像变压器的心脏，传递着电流的重任。
温度一高，就容易引发一系列的问题。
这时候你会发现，绕组温度就像是个“情绪多变”的孩子，稍不留神就会发脾气。
绕组温度高了，不仅影响电能的传输效率，甚至还可能导致绝缘层的老化，这可不是开玩笑的。
想象一下，如果变压器的绕组温度持续偏高，可能就会出现“无故休假”的情况，给我们的用电带来麻烦，甚至停电。
这时候，油面温度和绕组温度就显得尤为重要。
大家可能觉得这两个温度有点抽象，但其实它们就像一对形影不离的好朋友，一个的变化往往会影响另一个。
这就好比你和最好的朋友一起出去玩，结果你一个感冒了，另一个肯定也会担心得要死。
油温升高，绕组温度也会跟着蹭蹭往上涨。
而绕组温度高了，油温也不会乖乖待在原地。
两者之间就像是“水深火热”的关系，总是相互影响，互相牵挂。
可能有人会问，怎样才能有效控制这两种温度呢？现代的变压器在设计时就考虑到了这点。
它们内部有一些温度传感器，可以实时监测油温和绕组温度，仿佛变压器自带的“健康监测器”。
只要一旦温度超标，系统就会发出警报，及时提醒维护人员。
变压器绕组温度测量
变压器绕组温度测量测量方法目前，变压器绕组热点温度测量方法有直接测量法、热模拟测量法和间接计算测量法。
直接测量方法是在变压器绕组直接埋设传感器，使用温度测量仪测量显示绕组温度。
成熟的方法是使用光纤技术，在变压器绕组制造过程中埋入光纤，埋入点越多越精确。
但维护技术复杂，成本昂贵，主要用于变压器在实验过程中于热模拟测量法进行比较，校对热模拟测量的误差。
热模拟测量方法是根据变压器负载损耗与负载电流成正比平方关系而发展的一种绕组测量方法。
绕组温度表在油温表的基础上配备一台电流匹配器和电热元件，通过温度叠加来反映变压器绕组温度。
这种测温方法具有简单、适用的特点，但误差较大。
间接计算测量方法是根据国际电工委员会推荐的油浸式电力变压器绕组热点计算公式，通过计算各种关键参数和变压器负载电流值来计算绕组热点温度。
这个公式是公认的经典方法，具有相当的精度。
绕组温度计基本知识组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。

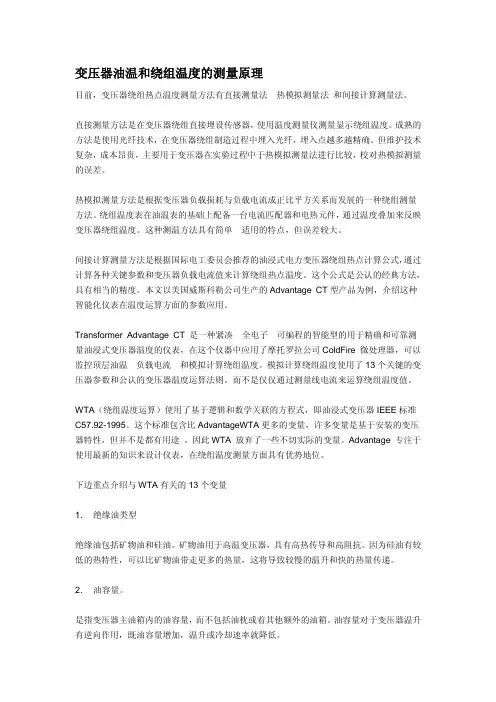

所谓热模拟测量技术是在易测量的变压器顶层油温TO基础上，再施加一个变压器负荷电流变化的附加温升△T，由此二者之和T=TO+△T即可模拟变压器最热点温度。

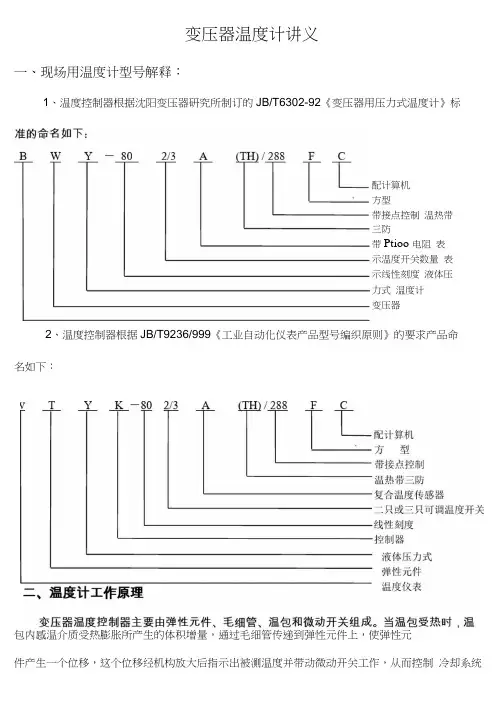

型号说明：输出信号:1. 直接输出DC（4-20）mA电流信号，也可通过XMT数显仪显示其相应温度同时输出DC（4-20）mA电流信号及DC（0-5）V电压信号；2. 直接输出端为DC（4-20）mA电流信号，也可通过XST数显仪显示其相应温度同时输出RS-485计算机接口。
工作原理：变压器绕组温度T1为变压器顶层油温T2与绕组对油的温升△T之和即T1＝T2＋△T。
绕组对油的温升△T决定于变压器绕组电流，电流互感器二次侧电流正比于绕组电流，绕组温控器工作原理是通过电流互感器取出与负荷成正比的电流，经变流器调整后，输入到绕组温控器弹性元件内的电热元件，电热元件产生的热量使弹性元件产生一个附加位移，从而产生一个比油温高一个温差的温度指示值。
