包装结构设计
第五章包装的结构设计
包装设计包括三大部分: 结构设计,造型设计,装潢设计
设计出的包装的结构性能如何，将直接影响包装件的强度、 刚度、稳定性和使用性，即包装结构在流通过程中是否具 有可靠保护产品和方便运输、销售等各项使用功能。
根据应用材料的不同，包装结构设计可以分为： 纸质包装容器结构设计 塑料包装容器结构设计 金属包装容器结构设计 木质包装容器结构设计 玻璃和陶瓷容器结构设计 缓冲结构设计
适用、经济、美观是包装容器造型设计的基本原则。 设计三个基本定位，要根据具体商品，具体档次来选择其先后。
㈤ 包装容器造型的形态与结构 1.设计变化提示
包装容器造型的形态变化必须与包装的功能要求、用材特点 和加工工艺结合进行考虑，切忌孤立地处理形态变化。其次， 造型形态设计，必须建立三度空间中的体积观念，而不能孤 立地推敲外轮廓线或局部块面。
包装容器的结构形式主要可以分为固定型和活动型两类。 固定型结构:不同的造型或材质相互套合、镶嵌、穿吊、粘接
等结构形式。 活动型结构:主要在于盖部的设计处理.
旋转式盖：以连续螺纹旋转扣紧，盖内另加衬垫物。
凸耳式盖：盖内的边沿有若干小“凸耳”，与容器口 部外侧的非连续螺纹相互拧紧，其螺纹转数少于旋转式盖。
㈢ 包装容器造型的构成要素 功能效用、物质技术和造型形象，是包装容器造型 最基本的三个构成要素，三者相互联系、相互制约。
1.功能效用 包含有贮存功能、保护功能、便利功能、销售功能、 心理功能等。
2.物质技术 在设计中根据功能和成本选用材料和工艺
3.造型形象 包括式样、色彩、质感、装饰等
㈣ 包装容器造型的设计原则
1.按形态分类:箱、盒、桶、罐、盘、杯、瓶、袋、坛、 壶、筒、篓、缸、架等。
2.按材料分类:自然材料容器、纸质容器、塑料容器、 金属容器、玻璃容器、陶瓷容器、木材容器、 石料容器、搪瓷容器和复合材料容器等。
包装结构设计基础
包装结构设计基础

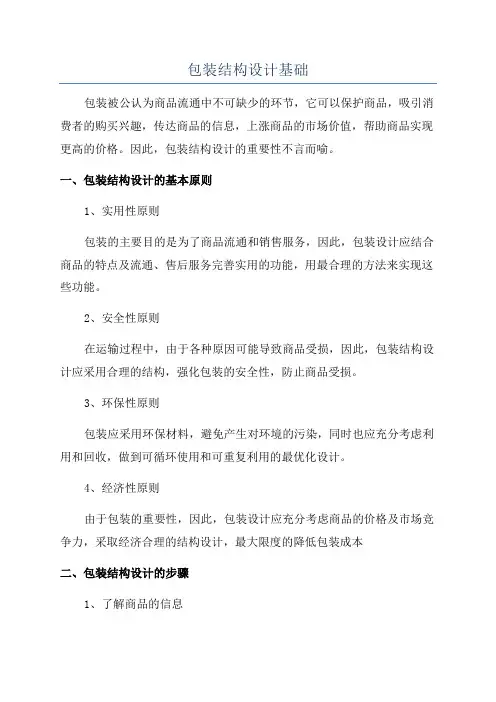

包装被公认为商品流通中不可缺少的环节，它可以保护商品，吸引消费者的购买兴趣，传达商品的信息，上涨商品的市场价值，帮助商品实现更高的价格。
因此，包装结构设计的重要性不言而喻。
一、包装结构设计的基本原则
1、实用性原则
包装的主要目的是为了商品流通和销售服务，因此，包装设计应结合商品的特点及流通、售后服务完善实用的功能，用最合理的方法来实现这些功能。
2、安全性原则
在运输过程中，由于各种原因可能导致商品受损，因此，包装结构设计应采用合理的结构，强化包装的安全性，防止商品受损。
3、环保性原则
包装应采用环保材料，避免产生对环境的污染，同时也应充分考虑利用和回收，做到可循环使用和可重复利用的最优化设计。
4、经济性原则
由于包装的重要性，因此，包装设计应充分考虑商品的价格及市场竞争力，采取经济合理的结构设计，最大限度的降低包装成本
二、包装结构设计的步骤
1、了解商品的信息
在进行包装设计前，必须弄清楚商品在品类、质量、尺寸、性能等各个方面的信息，为包装结构设计提供依据。
2、分析销售市场。
包装结构设计名词解释
包装结构设计名词解释1.引言1.1 概述概述部分的内容可以从以下几个方面进行展开。
首先，可以介绍包装在现代社会中的重要性以及人们对包装的需求和依赖。
随着商品的多样化和市场的竞争日益激烈，包装在产品销售和品牌传播中扮演着至关重要的角色。
其次，可以简要介绍包装结构设计在整个包装领域中的地位和作用。
包装结构设计作为包装设计的重要组成部分，关乎到包装的使用功能、承载能力、保护性能等方面，对产品的陈列展示、运输和储存等环节起着重要作用。
最后，可以提及本文将对包装结构设计进行深入解析和讨论，以期达到对该领域的深入了解，并为未来的包装设计和研究提供参考和指导。
通过这样的引导，读者可以对本文的主题和目标有所预期，并对接下来的内容产生浓厚的兴趣。
1.2 文章结构文章的结构对于传达信息和表达观点非常重要。
本文将按照以下结构展开论述包装结构设计的名词解释。
首先，文章将在引言部分进行一个概述，对包装结构设计进行简要介绍，并说明文章的目的。
接下来，正文部分将分为两个主要部分。
2.1 包装结构设计在这一部分，将对包装结构设计进行详细阐述。
首先，将给出对包装结构设计的定义，明确解释其涵义和范围。
随后，将明确阐述包装结构设计的目标，包括提高产品保护性能、降低成本、提升包装形式和外观，以及符合环境可持续性的要求等。
2.2 名词解释在这一部分，将对与包装结构设计相关的一些关键名词进行解释。
首先，将解释包装结构的概念和重要性，包括包装材料、包装形式、包装物理特性等。
随后，将解释设计在包装结构中的作用和意义，如包装设计的原则、包装设计的流程等。
最后，结论部分将对本文的主要内容进行总结，并对包装结构设计的未来发展进行展望。
本文旨在帮助读者更好地理解包装结构设计的相关概念和原则，为实践提供一定的指导和借鉴。
通过以上结构，本文将全面阐述包装结构设计的名词解释，使读者对该领域具有更清晰的认识和理解。
目的部分的内容可以按照以下方式编写：1.3 目的本文的目的是介绍和解释包装结构设计的相关名词，旨在帮助读者更好地理解和应用这些概念。
包装造型与结构设计概述
包装造型与结构设计概述
一、包装造型与结构概述 二、包装造型与结构设计的要求
一、包装造型与结构概述
包装造型是指包装的整体形象，包装结构是指包装组成部分的搭配与安排， 它们是商品包装的主体，是实现商品包装功能的关键。包装结构与包装造型是 相辅相成的，任何造型都必须通过合理的结构来实现，而包装结构又必须依据 包装的造型进行设计。
（四）符合工艺要求
包装的造型与结构设计在充分发挥创造性的同时，也要考虑成型工艺的可行性， 如印刷的机械设备、成型方式以及材料的选择等方面。因为再美的设计如果不能 被与结构设计的要求
（一）保护商品 （二）方便储运、销售和使用 （三）具有视觉美感 （四）符合工艺要求
（一）保护商品
在进行包装的造型与结构设计时应结合商品特性，从而使商品得到有效地保护。 例如，易碎品包装应具备相应的防震动、抗跌落等功能；碳酸饮料具有较强的气 体膨胀压力，所以容器宜采用圆柱体外形，以利于膨胀力的均匀分散等。
（二）方便储运、销售和使用
包装的造型与结构设计应能体现出包装方便储运、销售和使用。所以在进行设计 前，应设身处地地站在运输者、销售者以及消费者的角度，衡量包装的便利性。图 3-3所示为便于消费者使用的商品的包装形式。
（三）具有视觉美感
包装的造型与结构设计也是一种理性和感性相结合的创造性活动，具有美感的包 装造型给人一种美的享受，影响人们的心理，从而引发消费者的购买欲望。
包装结构设计下
二、一般盒体的尺寸设计
1、由外尺寸计算制造尺寸与内尺寸
（1）外尺寸计算公式
折叠纸盒外尺寸与瓦楞纸箱内尺寸及其盒型 排列方式有关。
Xo=［W - d（Nw-1）- ko］／NW （5-7）
式中 Xo —折叠纸盒的外尺寸(㎜)； W —瓦楞纸箱的内尺寸(㎜)；
d —间隙系数(㎜)；
NW—纸盒在W方向上的排列数目(㎜)； ko —外尺寸修正系数(㎜)。
六、展示
1．展示式纸盒的特点 a. 具有良好的生产性能，便于大量机械化生产。 b. 结构简单，既便于折叠成盒，又便于折叠展示。 c. 具有一定的强度和刚度，在预定的展示时间内保
持盒型不变。 d. 便于运输，有些能兼作运输包装。 2．展示式纸盒的基本结构 （1）悬挂式结构
悬挂式展示纸盒
（2）展示板结构
非一页成型旋转开启倒出口结构
第七节 折叠纸盒的尺寸设计
一、尺寸设计
折叠纸盒的尺寸设计，可以根据运输空间由外 向内进行设计，即根据外包装瓦楞纸箱内尺寸来依 次计算折叠纸盒外尺寸、制造尺寸与内尺寸。也可 以根据内装物最大外形尺寸，由内向外逐级计算折 叠纸盒内尺寸、制造尺寸与外尺寸。在中国进入
WTO 以后的国际间贸易迅速发展时期，前者的尺寸设计 方法是今后发展的方向，因为它可以充分地利用运 输空间从而降低流通成本。
图(a) 常用提手结构
图(b) 扇形不完全开孔的提梁锁孔 （a）提携状态 （b）（c）展开图
如果提手长度小于手掌正向执握宽度与必要的承 重尺寸之和，则可以考虑利用纸盒对角线设计提手 (图(a))，或设计圆提手孔，以便手掌提携(图(b))。
图(a) 提手加长结构
图(b) 圆孔提手盒
五、开窗
开窗结构可以部分展示内装物商品，吸 引消费者的注意视线，增强其购买信心，从 而具有促销功能。
包装结构设计

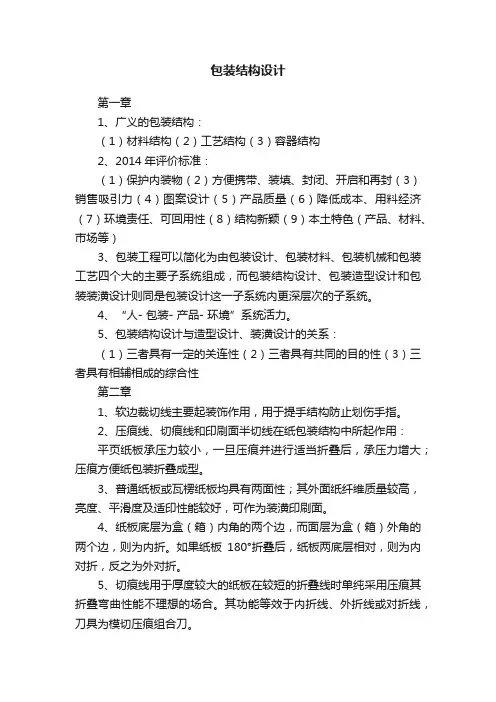

包装结构设计第一章1、广义的包装结构：（1）材料结构（2）工艺结构（3）容器结构2、2014年评价标准：（1）保护内装物（2）方便携带、装填、封闭、开启和再封（3）销售吸引力（4）图案设计（5）产品质量（6）降低成本、用料经济（7）环境责任、可回用性（8）结构新颖（9）本土特色（产品、材料、市场等）3、包装工程可以简化为由包装设计、包装材料、包装机械和包装工艺四个大的主要子系统组成，而包装结构设计、包装造型设计和包装装潢设计则同是包装设计这一子系统内更深层次的子系统。
4、“人- 包装- 产品- 环境”系统活力。
5、包装结构设计与造型设计、装潢设计的关系：（1）三者具有一定的关连性（2）三者具有共同的目的性（3）三者具有相辅相成的综合性第二章1、软边裁切线主要起装饰作用，用于提手结构防止划伤手指。
2、压痕线、切痕线和印刷面半切线在纸包装结构中所起作用：平页纸板承压力较小，一旦压痕并进行适当折叠后，承压力增大；压痕方便纸包装折叠成型。
3、普通纸板或瓦楞纸板均具有两面性；其外面纸纤维质量较高，亮度、平滑度及适印性能较好，可作为装潢印刷面。
4、纸板底层为盒（箱）内角的两个边，而面层为盒（箱）外角的两个边，则为内折。
如果纸板180°折叠后，纸板两底层相对，则为内对折，反之为外对折。
5、切痕线用于厚度较大的纸板在较短的折叠线时单纯采用压痕其折叠弯曲性能不理想的场合。
其功能等效于内折线、外折线或对折线，刀具为模切压痕组合刀。
6、印刷面半切线用在对折时，折叠质量较高，纸板折叠后不容易反弹。
7、制造商接头定义：指纸包装制造厂商将纸包装交付用户使用前必须以平板状形态完成接合的接头。
可分为钉合、胶带粘合和黏合剂粘合。
8、瓦楞楞向指瓦楞轴向，也就是与瓦楞纸板机械方向垂直的瓦楞纸板横向。
（1）瓦楞盘式纸盒盒体的瓦楞楞向应与纸盒长度方向平行（2）对于02类瓦楞纸箱则应与纸箱高度方向平行，以提高纸箱抗压强度和堆码载荷强度（3）05类和06类，瓦楞楞向应与该组压痕线垂直9、纸板纹向指纸板纵向即机械方向（M.D.），即纸板在抄造过程中沿造纸机的运动方向，与之垂直的是纸板横向（C.D.）。
包装结构设计
（3）三者具有相辅相成的综合性
包装结构、造型与装潢设计是在包装设计中同 一层次的子系统，不分主次相辅相成，一荣非皆荣， 一损却皆损。 结构设计是造型设计和装潢设计的基础，不同 的结构设计对包装的外观有直接的影响，每一个创 新的结构设计同时也要求有一个创新的造型和装潢 设计。
同一结构设计可以配合不同的外观设计，但不 能以外观设计为基础来改变结构设计。
3．包装结构设计与造型设计、装潢设计的关系 （1）三者具有一定的关连性
包装结构、造型与装潢设计的关连性，指他 们在包装设计这一相对独立的系统中，不是一般 的堆砌而成，不能理解成为三个要素的简单相加， 而是相互联系相互作用的有机组合。例如，在折 叠纸盒的包装设计中，决不是在其结构图上随意 设计图案、文字、商标等，而是要考虑装潢的各 个要素与结构的各个要素按一定方式的结合。
7、显示性 包装必须具有明显的辨别性，在琳琅满目的 市场货架中以其自身显著的特点使人们能够迅速 地辨别出来。 8．陈列性 包装必须在充分显现的前提下具有良好的展 示效果，或者说具有理想的吸引力，以诱使消费 者当场决策购买，或留有深刻印象以便以后购买。
第二节 包装结构设计 在包装工程中的地位
一、包装结构设计的地位
由 世 界 包 装 组 织 （ WPO ） 一 年 一 度 颁 发 的 “世界之星”包装大奖评奖标准如下：
保护内装物；方便携带、装填、封闭、开启和再封； 销售吸引力；图案设计；必要的信息；产品的质量； 材料经济性、成本降低、环境责任、可回用性； 结构新颖；地域特色；技术创新
包装工程可以简化为由包装设计、包装材料、 包装机械和包装工艺四个大的主要子系统组成， 而包装结构设计、包装造型设计和包装装潢设计 则同是包装设计这一子系统内更深层次的子系统 。
包装结构设计设计
包装结构设计的创意与技巧
包装结构设计的创意主要体现在以下几点
• 创新性：设计出具有独特性的包装结构，提高商品的附加值 • 实用性：设计出满足消费者需求的包装结构，提高商品的使用体验 • 美观性：设计出具有吸引力的包装结构，提高商品的附加值
包装结构设计的技巧包括
• 结构优化：通过力学分析、材料优化等手段，提高包装结构的性能 • 简约设计：运用减法设计原则，去除不必要的元素，突出包装的主题 • 人性化设计：考虑消费者的使用习惯，设计出符合人体工程学的包装结构
• 新型材料：研究新型包装材料，如生物降解材料、纳米材料等，提高包装性能 • 新工艺：探索新型包装工艺，如3D打印、激光切割等，降低生产成本，提高生产效率 • 新理念：运用创新设计理念，如减法设计、人性化设计等，提高包装的附加值
包装结构设计面临的挑战与机遇
包装结构设计面临的挑战主要包括
• 环保要求：提高包装材料的环保性能，减少环境污染 • 成本压力：降低包装成本，提高产品的竞争力 • 消费者需求：满足消费者个性化需求，设计出具有特色的包装结构
• 舒适性：考虑消费者的使用习惯，设计出符合人体工程学的包装结构 • 便捷性：设计出易于开启、关闭、携带的包装结构，提高消费者的使用体验 • 安全性：确保包装结构在运输、储存过程中保持稳定，防止商品损坏
包装结构的环保与可持续性设计
包装结构的环保与可持续性设计要求包括
• 可降解性：选择可降解的包装材料，减少环境污染 • 可回收性：选择可回收的包装材料，实现资源的循环利用 • 节能性：设计出低能耗、高效率的包装结构，降低生产成本
包装结构的力学仿真与实验验证
包装结构的力学仿真方法包括
• 有限元仿真：通过建立包装结构的有限元模型，模拟实际受力情况，分析包装结构的性能 • 多体仿真：考虑包装结构在运动过程中的受力和变形情况，分析包装结构的动态性能 • 流场仿真：分析包装结构内部流体的流动情况，如气体、液体等，研究包装结构的透气性、 保温性等性能
《包装的结构设计》PPT课件
.
43
.
44
包底手提盒
这种表面轮廓呈椎 形的手提袋型纸盒通过 推压侧面很容易制成并 竖立起来,同时也形成了 压合封闭的底座.通过挤 压纸盒上方的面来完成 入口的制作,用力推压顶 部的缝隙可以打开纸盒. 镂空处亦可展示物品.
.
45
.
46
三角内侧手提盒
这种有防震底的 纸袋适用于促销及包 装床上用品和服装等. 纸袋的强度要求取决 于产品.卡纸的厚度决 定纸袋的强度.
.
60
.
61
四面体纸盒
这是一款简单,经典 的设计,早期用于存放液 体.这一设计仍在全世界 广泛应用,并为以后的设 计打下基础.纸盒需要使 用层压纸板,因为它有防 水性,也可解决注入,倒出 液体等问题.这种设计看 上去很简单实际上很复 杂.
.
62
.
63
瓶子手提盒
这是一个存放瓶子 的竖立纸盒,它有防震底 并为单件设计,通过滑动 打开使纸盒竖立,斜线切 口为每个瓶子形成分割, 通过增加或减少斜线切 口的数量,这一简洁的轮 廓允许任何数量的瓶子 存储在同一个包装中.为 方便携带,在分割部分中 央设有手柄.
.
47
缓冲顶手提盒
这种具有防震底,缓 冲顶和折盖封口的纸盒, 是为礼品和高档商品的 包装而设计的.绳索的使 用不仅为纸盒提供了手 提柄,也使这一漂亮坚固 的手提袋得以完整.优质 材料的使用加上完美的 装饰细节,使这种精美的 纸盒不仅适用于运送,也 为内部展示的产品增加 了外观价值.
.
48
金块状纸盒
结构.在同一张卡纸上切成的条形用来放置产品,同时也允许
消费者触摸产品.原本这一设计是用来放置肥皂的,这种包装
也允许消费者闻到产品-----在为具体产品设计包装时,这些必
包装结构设计设计
包装结构设计1. 简介包装结构设计是指在产品包装过程中，对包装盒、包装袋、包装罐等包装容器的结构进行设计和优化的过程。
一个好的包装结构设计可以有效地保护产品，增加包装的耐用性和可靠性，同时还能提升产品的陈列效果和品牌形象，为产品的销售和物流运输提供便利。
2. 包装结构设计的重要性包装结构设计在现代商品经济中具有重要的意义。
首先，一个恰当的包装结构设计可以保护产品免受外界的挤压、摩擦和碰撞，从而降低产品在物流运输过程中的损坏率。
其次，包装结构设计还能提升产品的陈列效果，使产品在商场等销售场所的展示更加美观和吸引人。
此外，包装结构设计还能起到品牌推广的作用，通过设计独特的包装结构，能够让消费者对品牌形象产生认知和好感。
3. 包装结构设计的要素3.1 包装容器材料的选择包装结构设计的第一个要素是包装容器的材料选择。
常见的包装容器材料有纸板、塑料、金属和玻璃等。
在选择材料时，需要考虑产品的特性、包装的用途和环保要求等因素。
不同的材料有不同的物理性能，对于不同的产品和包装需求，需要选择适合的材料。
3.2 包装容器的结构设计包装容器的结构设计是包装结构设计的核心部分。
在结构设计时，需要考虑产品的形状、尺寸、重量等因素，以及包装的开启方式、装载方式和封闭方式等要素。
一个好的包装结构设计应该能够保护产品，提升产品的陈列效果，并方便消费者使用和物流运输。
3.3 包装结构的可视性和吸引力包装结构的可视性和吸引力是包装设计的重要考虑因素。
一个好的包装结构设计应该能够吸引消费者的目光，使其对产品产生兴趣，并愿意购买和尝试。
在设计包装结构时，可以考虑使用独特的形状、颜色和图案等元素，以及适合产品特性的结构和材料组合，从而提升包装的可视性和吸引力。
4. 包装结构设计的步骤4.1 确定设计目标在进行包装结构设计之前，需要明确设计的目标。
设计目标可以包括产品的保护性能、陈列效果、易用性和环保要求等方面。
通过明确设计目标，可以指导后续的设计工作，使设计更加有针对性和有效性。
包装设计11 包装设计的结构类型
4.包装瓶
包 装 设包计装的设结计构的类材型料
包装瓶按其使用的材料有刚性、韧性之分。刚性瓶挺拔、质感好，但易碎， 如玻璃、陶瓷瓶。韧性瓶多为塑料瓶，瓶的形状在受外力时可发生一定程度变形， 外力一旦撤除，则可恢复原来瓶形。包装瓶包装量一般不大，主要用于液体、粉 状货的商业包装、内包装。
5.包装罐
包 装 设包计装的设结计构的类材型料
包 装 设包计装的设结计构的类材型料
包 装 设包计装的设结计构的类材型料
3.包装箱
包 装 设包计装的设结计构的类材型料
包装箱是刚性包装技术中的重要一类。包装材料为刚性或半刚性材料，有较 高强度且不易变形。包装结构和包装盒相同，只是容积、外形都大于包装盒，包 装操作主要为码放。由于包装箱整体强度较高，抗变形能力强且包装量较大，因 而适合做运输包装、外包装，主要用于固体杂货包装。主要包装箱有瓦楞纸箱、 木箱、塑料箱、集装箱。
包 类材型料
商业包装造型设计是指用于销售包装的结构设计。包装结构是包装 设计的一个重要环节，涉及到多种加工工艺和技术，常用的包装可分为 纸制品、金属制品、塑料制品和玻璃制品四大类。
包装袋
包装盒
购物袋
包装设计的结构类型
包装结构设计，指从科学原理出发，根 据不同包装材料、不同包装容器的成型方式， 以及包装容器各部分对结构的要求，对包装 的内外构造所进行的设计。
1.包装袋
包 装 设包计装的设结计构的类材型料
包装袋适合于运输包装、商业包装、内包装、外包装，使用广泛，一般按容 量大小分为集装袋、一般运输包装袋、小型包装袋。
包装罐包装材料强度较高，罐体抗变形能力强。包装操作是装填操作，然后 将罐口封闭，可做运输包装、外包装，也可做商业包装、内包装用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 、常见的管式折叠纸盒 （2 ）笔直插入式纸盒
笔直插入式纸盒，国际标准名称 为“STRAIGHT TUCK END”，简写 为S.T.E 这种盒型有一个很重要的附加功 能，就是能作开窗处理。 但它的缺点是两头凸出，排版模 切时较浪费纸材。
3 、常见的管式折叠纸盒 （2 ）笔直插入式纸盒
有一种飞机式盒型 （APPLANE STYLE）,其形 状犹如飞机，它的功能和 用途基本和笔直插入式纸 盒一样的。
3 、常见的管式折叠纸盒 （3 ）法国式反相插入式盒型
法国式反相插入式盒型， 国际标准名称为“FRENCH REVERSE TUCK END”，简写 为FRENCH S.T.E 该盒型作镜相处理就得到 反相插入式盒型了
法国式反相插入式的盒盖 是从盒前面向盒背面盖 它的优点是使纸盒的主要 展示面（前面）保持完整 性，使设计的内容可以延 伸到盒盖，该盒型已经成 为化妆品盒的专用盒型 。
2）帽盖式 盒盖较浅，高度小于盒体高度，一般只罩住盒体上口部位。
3）对扣盖式 盒体口缘带有止口，盒盖在止口处与盒体对口，外表面齐平，盒全高等于盒体止口 高度与盒盖高度之和
（二）盘式折叠纸盒结构设计
4 、常见的盘式折叠纸盒
（1）双边墙盒型
双边墙盒型，英文名“DOUBLE SIDE WALL ”，顾名思 义，该盒型的盒边结构是双重的。双边墙盒型生产 方式简单，各部位收头完整，一般都会做成上下盖， 形成天地罩盖盒型
3 、常见的管式折叠纸盒 （5 ）快速锁合底盒
还有一种1.2.3底结构（，在盒长比较长时，光凭两片插 舌是难以保证强度的，这时我们一般在盒长中央增加一 片插舌，宽度约为盒长的1/5。
（二）盘式折叠纸盒结构设计
1 、盘式折叠纸盒定义： 盘式折叠纸盒是由一页纸板四 周以直角或斜角折叠成主要盒 型的。盘式折叠纸盒主要适用 于包装鞋帽、服装、食品和礼 品等。为常见盘式折叠纸盒， 其基本构成及各部分名称如图。
（一）、管式折叠纸盒结构设计
1 、管式折叠纸盒定义： 其最初涵义是指这类纸盒的盒盖所在的盒面，是众多盒面中面积最小的，如 牙膏盒、胶卷盒等。不过，现在一般从成型特征上加以定义：指在纸盒成型 过程中，盒盖和盒底都需要摇翼折叠组装固定或封口的纸盒。
2 、管式折叠纸盒基本构成：
1、2、3、4-体板 5-盖 6-防尘翼
有胶合线的面是背面
何为纸盒的长、宽、深（高）
在欧美有比较合理的解释， 一般认为盒子开口的那部分， 应该是长。盒子放置产品的 厚度是高。
制作手样
纸盒结构
包装结构设计
纸容器结构 包 装 结 构 设 计
玻陶容器结构
纸袋结构 纸箱结构
金属容器结构
塑料容器结构
复合材料容器结构
一、纸盒结构设计 纸盒结构主要分成三大类： •管式折叠纸盒 •盘式折叠纸盒 •管盘式折叠纸盒 日常工作中最常见的是管式和盘式两大类
体板与底板整体相连，底板是 纸盒成型后自然构成的，不需 要像管式折叠纸盒那样，由底 板、襟片组合封底
（二）盘式折叠纸盒结构设计
2 、盘式折叠纸盒成型方法 ： 盘式折叠纸盒各个体板之间需用一定的 组构形式连接，才能使纸盒成型，具体 成型方法有： （1）对折组装 （2）锁合连接
（二）盘式折叠纸盒结构设计
7-糊头 8-底 9-插舌
3 、常见的管式折叠纸盒 （1 ）反向插入式盒型
反向插入式盒 型，国际标准 名称为 “REVERSE TUCK END”，简 写为R.T.E，它 可称为纸包装 盒的鼻祖，是 最原始的第一 个盒型
国际标准中小型反相盒盖纸盒各主要尺寸公式Βιβλιοθήκη 1、糊头尺寸可在10～16mm
2、当盒宽16～20mm，插舌为10mm 3、当盒宽20～24mm，插舌为13mm 4、当盒宽24～38mm，插舌为16mm 5、当盒宽38～57mm，插舌为20mm
6、当盒宽57～108mm，插舌为22mm 7、当盒长为20～30mm，肩为3mm 8、当盒长为30～60mm，肩为5mm 9、当盒长为60～120mm，肩为7mm
10、母锁扣＝公锁扣＋2mm 11、防尘翼可为1/2宽＋1/2插舌，或多 于或少于此尺寸，完全依据需要而定， 但不得大于1/2长，不然左右两片会重 叠在一起。
3 、常见的管式折叠纸盒 （4 ）自动锁合底盒型
图2很好的说明了制作折叠重 要的成型步骤： 胶合处是反折而糊的
3 、常见的管式折叠纸盒 （5 ）快速锁合底盒
快速锁合底，英文名 “SNAP LOCK BOTTOM”，一般通 称其为“1.2.3底”， 意思是该盒底的锁合 就分1、2、3步。
1.2.3.底结构简单、 美观、经济，有一定 的强度和密封性，是 目前包装纸盒中运用 最为普遍的锁合底结 构，造价也比自动锁 合底低。广泛得运用 于化妆品、酒类或食 品包装中。
3 、常见的管式折叠纸盒 （4 ）自动锁合底盒型
所谓自动锁合底，是 指盒体和盒底能折成 平板状，在盒体撑开 时，盒底能自动恢复 成封合状态，不需要 另行组底封合。 自动锁合底是目前被 广泛接受的，具有坚 固、高效美观特点的 的盒底锁合方式。它 的缺点是结构比较复 杂，生产速度慢，制 作成本相对较高，一 般生产量低于两万个 是不大经济的。
3 、盘式折叠纸盒成型方法 ： 典型的罩盖结构
a）天罩地式
b）帽盖式
c）对扣盖式
罩盖，其盒盖、盒体是相互独立的两部分，都是敞开式结构，盒盖的内尺寸略大于盒体的外尺寸， 以保证盒盖能顺利地罩盖在盒体上。罩盖盘式折叠纸盒，多用于鞋帽、服装及集装式商品的包装。
1）天罩地式 盒盖较深，其高度基本等于盒体高度，封盖后盒盖几乎把盒体全部罩起来
3 、常见的管式折叠纸盒 （5 ）快速锁合底盒
成型时，先合上1部位，再 将两片2部位合至1部位， 最后将3部位插入成型。2 部位的15度斜角为定位扣， 防止3插入后弹出。
一般我们在绘制1.2.3底结 构时，先绘制盒长部分的1 部位，这里A的尺寸没有严 格的限制，一般符合盒长 的比例即可。凹进部分与 盒长折线的垂直距离一定 是1/2宽。
3 、常见的管式折叠纸盒 （4 ）自动锁合底盒型
3 、常见的管式折叠纸盒 （4 ）自动锁合底盒型
从盒底结构图上看，多处出现 45°，其中糊头的 45°，是与一 般纸盒的盒样不一样的，原因是： 糊头的 45°在成型时会与最左边 的盒宽 45°交汇的，目的是在成 型时不与盒宽的 45°重叠，避免 了互相阻碍。（图1） 图中A处为自动锁合底的锁扣，它 位于1/2 长和1/2宽的交叉处。往下 有 1mm 距离，目的是增强锁合度， 再往下还有 5mm 的圆弧及 30°的 斜线，目的是成型的过程中，能 顺利的滑行而不受阻碍。 图中阴影部分为纸盒的胶合处，在成型时它是反折叠的，所以我们的排刀模时一般使 用齿刀且齿刀与盒长折合线呈45°。一般胶合处的大小越大，胶合牢度越大。 图中B处的2°斜线的目的是纸盒在经过模切后方便于废料顺斜线退除。 图中C处3mm的作用是防止折叠后多层纸重叠造成该处破裂。 （图5）
包装结构设计
了解市场 懂得生产 做好设计
恰到好处——（尺寸观）
我们常看到一些包装破裂、变形、开口、凹凸，出 现这种情况的问题除了纸张的强度不够、纸盒运输 不当、碰撞等，最核心的问题包装的尺寸错误。一 般来讲都是太大。
我们都知道，产品放入盒子内，盒子的尺寸必须比 产品大，但是大多少？
纸盒的长和宽约略大于一张纸厚就够了， 高度方向约略大于两张纸厚即可。 比如一件产品尺寸是10×10×15cm 那纸盒尺寸即为：10.1×10.1×15.2cm （纸厚为1mm）
胶合处因为要向内折叠和盒深面形成双面，所以它 的最大值不能超过盒深减去纸张厚度。 胶合处的30°斜线的作用是盒的母锁扣，与之对应 的公锁扣是四个凸出的三角翼，角度一样为30°
