高层建筑逆作法施工讲义

合集下载

逆作(筑)法施工

逆作(筑)法施工

在土方开挖之前,先沿建筑物地下室轴线(适 用于“两墙合一”的情况)或建筑物周围(地下连 续墙只用作支护结构时)浇筑地下连续墙,作为地 下室的边墙或基坑支护结构的围护墙, 同时在建 筑物内部的有关位置(多为地下室结构的柱子或隔 墙处, 根据需要经计算确定)浇筑或打下中间支 撑柱(也称中柱桩)。
支护结构施工
①挖孔中间支撑柱(中柱桩)。
②钻孔灌筑桩中间支撑柱。
③型钢中间支撑柱。
支护结构施工
逆作(筑)法施工
(3)降低地下水
在软土地区进行逆作法施工时,降低地下水位是必不可少的。通 过降低地下水位,使土壤产生固结,以便于封闭状态下的挖土和运土, 可减少地下连续墙的变形,更便于地下室各层楼盖利用土模进行浇筑,
在封闭式逆作法中,挖土是在封闭环境中进行的,故有一定的难度。 在逆作法的挖土过程中,随着挖土的进展和地下、地上结构的浇筑,作 用在周边地下连续墙和中间支撑柱(中柱桩)上的荷载越来越大。
在确定出土口之后,要在出土口上设置提升设备,用来提升地下挖 土集中运输至出土口处的土方,并将其装车外运。
地下室挖土与楼盖浇筑是交替进行的,每挖土至楼板底标高,即进 行楼盖浇筑,然后再开挖下一层的土方。图5-49为某工程的逆作法施工 顺序和出土口采用的提升土方的机械设备。
支护结构施工
逆作(筑)法施工
(4)对地下连续墙、中间支撑柱与底板和楼盖的连接节点需 进行特殊处理。在设计方面还需研究减少地下连续墙(其下无桩)
(5)在地下封闭的工作面内施工,安全上要求使用低于36 V 的低电压,为此需要使用特殊机械。有时还需增设一些垂直运输土 方和材料设备的专用设备,增设地下施工用的通风、照明设备。
支护结构施工
逆作(筑)法施工
③施工洞孔的布置。采用封闭式逆作法施工时,需布置一定数量 的施工洞孔,以便出土、机械和材料的出入、施工人员的出入和空气 的流通。施工洞孔主要有出土口、上人口和通风口。

高层建筑物逆作法施工

高层建筑物逆作法施工

高层建筑物逆作法施工高层建筑物逆作法施工提要:在整个逆作法的设计与施工过程中,笔者从成功中获得很多经验,也碰到不少问题,现就这一工程几个关键技术问题的处理方法作了整理,以供参考高层建筑物逆作法施工逆作法施工技术是高层建筑物目前最先进的施工技术方法。

一、原理先沿建筑物地下室轴线或周围施工地下连续墙或其他支护结构,同时建筑物内部的有关位置浇筑或打下中间支承桩和柱,作为施工期间于底板封底之前承受上部结构自重和施工荷载的支撑。

然后施工地面一层的梁板楼面结构,作为地下连续墙刚度很大的支撑,随后逐层向下开挖土方和浇筑各层地下结构,直至底板封底。

同时,由于地面一层的楼面结构已完成,为上部结构施工创造了条件,所以可以同时向上逐层进行地上结构的施工。

如此地面上、下同时进行施工,直至工程结束。

二、分类逆作法可以分为全逆作法、半逆作法、部分逆作法、分层逆作法。

三、工艺特点(1)可使建筑物上部结构的施工和地下基础结构施工平行立体作业,在建筑规模大、上下层次多时,大约可节省工时1/3。

(2)受力良好合理,围护结构变形量小,因而对邻近建筑的影响亦小。

(3)施工可少受风雨影响,且土方开挖可较少或基本不占总工期。

(4)最大限度利用地下空间,扩大地下室建筑面积。

(5)一层结构平面可作为工作平台,不必另外架设开挖工作平台与内撑,这样大幅度削减了支撑和工作平台等大型临时设施,减少了施工费用。

(6)由于开挖和施工的交错进行,逆作结构的自身荷载由立柱直接承担并传递至地基,减少了大开挖时卸载对持力层的影响,降低了基坑内地基回弹量。

(7)逆作法存在的不足,如逆作法支撑位置受地下室层高的限制,无法调整高度,如遇较大层高的地下室,有时需另设临时水平支撑或加大围护墙的断面及配筋。

由于挖土是在顶部封闭状态下进行,基坑中还分布有一定数量的中间支承柱和降水用井点管,目前尚缺乏小型、灵活、高效的小型挖土机械,使挖土的难度增大。

但这些技术问题相信很快会得到解决。

高层建筑地下室的逆作法施工——采用钢管柱—工字钢支撑的地下室施工方法

高层建筑地下室的逆作法施工——采用钢管柱—工字钢支撑的地下室施工方法

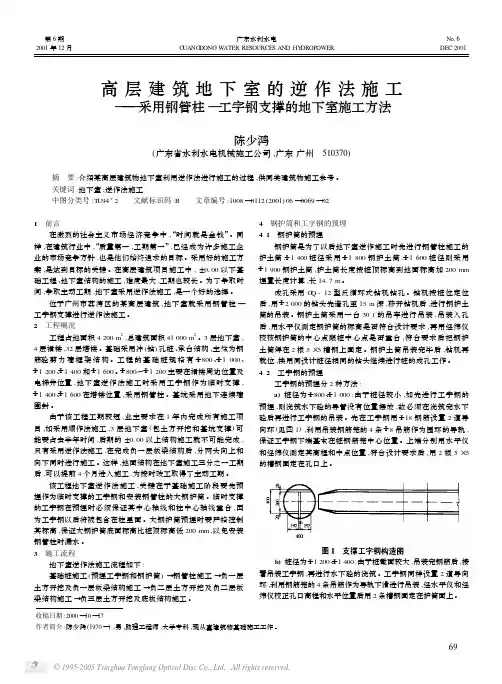

高层建筑地下室的逆作法施工———采用钢管柱—工字钢支撑的地下室施工方法陈少鸿(广东省水利水电机械施工公司,广东广州 510370)摘 要:介绍某高层建筑物地下室利用逆作法进行施工的过程,供同类建筑物施工参考。

关键词:地下室;逆作法施工中图分类号:T U94+2 文献标识码:B 文章编号:1008—0112(2001)06—0069—02收稿日期:2000—10—17作者简介:陈少鸿(1970—),男,助理工程师,大学专科,现从事建筑物基础施工工作。

1 前言在激烈的社会主义市场经济竞争中,“时间就是金钱”。

同样,在建筑行业中,“质量第一,工期第一”,已经成为许多施工企业的市场竞争方针,也是他们始终追求的目标。

采用好的施工方案,是达到目标的关键。

在高层建筑项目施工中,±0100以下基础工程、地下室结构的施工,难度最大,工期也较长。

为了争取时间,争取主动工期,地下室采用逆作法施工,是一个好的选择。

位于广州市荔湾区的某高层建筑,地下室就采用钢管柱—工字钢支撑进行逆作法施工。

2 工程概况工程占地面积4200m 2,总建筑面积41000m 2。

3层地下室,4层裙楼,32层塔楼。

基础采用冲(钻)孔桩、承台结构,主体为钢筋砼剪力墙框架结构。

工程的基础桩规格有Φ800、Φ1000、Φ1200、Φ1400和Φ1600。

Φ800~Φ1200主要在裙楼周边位置及电梯井位置,地下室逆作法施工时采用工字钢作为临时支撑,Φ1400、Φ1600在塔楼位置,采用钢管柱。

基坑采用地下连续墙围封。

由于该工程工期较短,业主要求在1年内完成所有施工项目,如采用顺作法施工,3层地下室(包土方开挖和基坑支撑)可能要占去半年时间,后期的±0100以上结构施工就不可能完成,只有采用逆作法施工,在完成负一层板梁结构后,分两头向上和向下同时进行施工。

这样,地面结构在地下室施工三分之一工期后,可以提前4个月进入施工,为按时竣工取得了主动工期。

高层建筑多层地下室全逆作法施工工法

高层建筑多层地下室全逆作法施工工法

浅谈高层建筑多层地下室全逆作法施工工法1、前言随着我国城市人口的不断增长和土地资源的急剧紧张使得城市中的高层建筑和地下工程越来越多,截止2020年,中国已成为世界上高层建筑最多的国家,而逆作法施工技术正是在这种情况下应运而生,为当前城市中高层建筑工程的施工起到了促进作用。

逆作法施工技术具有缩短工程总工期、节约工程造价、防止周围地基出现下沉、以及对环境影响较小等优点,在深基坑支护及高层建筑地下室中应用广泛,实践证明建筑工程全逆作法施工技术具有良好的经济效益与社会效益。

2、特点2.1本工法的主要特点是区别于传统的正作法程序:开挖基坑—施工基桩—施工底板—施工地下室竖向构件—施工地下室梁板,地下室施工耗费的时间占了整栋楼相当大的比例。

而全逆作法可使建筑物上部结构的施工和地下基础结构施工平行立体作业,大约可节省工时。

2.2受力良好合理,围护结构变形量小,因而对邻近建筑的影响亦小。

2.3节省大量的工程费用,如外墙及其工程桩的费用、外墙防水层的费用、挖填土方的费用等;一层结构平面可作为工作平台,不必另外架设开挖工作平台与内撑,这样大幅度削减了支撑和工作平台等大型临时设施费用。

2.4由于开挖和施工的交错进行,逆作结构的自身荷载由立柱直接承担并传递至地基,减少了大开挖时卸载对持力层的影响,降低了基坑内地基回弹量。

2.5施工噪声小,扬尘小,尤其适用于闹市区施工。

3、适用范围适用于建筑密度大,邻近建筑物及周围环境对沉降变形敏感,施工场地狭窄,施工工期紧张,地基软土层厚等工程情况。

4、工艺原理首先沿建筑物地下室轴线或周围施工地下连续墙或其他支护结构,同时建筑物内部的有关位置浇筑或打下中间支承桩和柱,作为施工期间于底板封底之前承受上部结构自重和施工荷载的支撑。

然后施工地面一层的梁板楼面结构,作为地下连续墙刚度很大的支撑,随后逐层向下开挖土方和浇筑各层地下结构,直至底板封底。

同时,由于地面一层的楼面结构已完成,为上部结构施工创造了条件,所以可以同时向上逐层进行地上结构的施工。

论述高层建筑逆作法施工技术要点

论述高层建筑逆作法施工技术要点

论述高层建筑逆作法施工技术要点逆作法施工技术作为建筑基础施工中的一种新型技术,目前在高层建筑地下室建设中得到了广泛的应用,该技术在国外建筑行业的广泛运用已经证明了其相对较好的效果。

目前来说,逆作法的施工技术在理论和实践方面都非常成熟,但是在我国逆作法的施工技术仍是作为特殊施工方法而在建筑行业运用的,在理论和工艺方面均不能满足当前的高层建筑需求,所以我们有必要对逆作法技术在工民建施工中的应用加以讨论,以便更好的促进逆作法的施工技术的发展与应用。

1 逆作法施工技术概述1.1 逆作法的分类由于施工过程的不同,逆作法又可以分为以下几类:全逆作施工法,也就是在对高层建筑的整体施工过程中,首先将整个建筑结构的支撑通过钢筋混凝土来完成,整体性的浇筑完成后再将建筑材料通过预留孔洞进行加入。

部分逆作施工,该施工方法首先要构造一个支护结构,该支护结构大都是通过一部分土方而形成的,通过这种方式来保证在施工的过程中围护结构不会由于土方侧向力的不均衡而发生偏移。

1.2 逆作法的施工原理逆作法的原理:在运用逆作法的施工方法进行高层建筑的施工的过程中,第一步,要根据施工的图纸,将地下室当作依据,并沿着轴线对地下连续墙的支护进行开挖工作,在一些必要的施工位置,支撑桩的浇筑也应该随着地下连续墙的施工过程而完成浇筑工作,这样才能有效实现建筑物的地下结构对地上结构的荷载。

第二步,在施工进行至地面一层的主体结构的时候,针对这种情况,要从一侧开始,在开挖和浇筑工作沿着向下的方向进行的同时还要将第一次作为基础完成向上的施工建设,这样就会形成建筑物的地上部分和地下部分同时施工的紧张局面,结束建筑物地下部分工程的施工后,地面上的施工也可以停止。

1.3 逆作法施工的特点在工民建中采用逆作法,能够有效的缩短工期,因为逆作法是地下和地上同时施工的方法,同步进行作业,立体交叉,能够使工期缩短。

在工民建中利用逆作法,还可使基坑变形小,因为逆作法采用的是封闭地下围护的结构,因此能够有效的保证基坑的变形小,也会减少对周围建筑物和环境的影响,封闭的地下维护结构能够作为工程中的挡土墙,有挡土防渗的功能,也可以作为地下室的外墙,承重作用也较好,地下室的柱、墙、板还能够当做水平支撑系统,减小基坑的变形。

《逆作法施工示意》课件

《逆作法施工示意》课件

逆作法施工的未来发展
智能化和自动化
绿色化发展
随着技术的发展,未来逆作法施工将更加 智能化和自动化,提高施工效率和精度。
未来逆作法施工将更加注重环保和节能, 推动绿色化发展。
标准化和规范化
拓展应用领域
未来逆作法施工将进一步完善相关的标准 和规范,推动行业的标准化和规范化发展 。
未来逆作法施工将拓展应用到更多的领域 ,如城市基础设施、地下空间开发等。
逆作法施工过程中需要进行节点处理 ,需要采取有效的技术措施,以保证 节点的连接质量和稳定性。
混凝土浇筑技术
逆作法施工过程中需要进行大量的混 凝土浇筑,需要采取有效的技术措施 ,以保证混凝土的浇筑质量和浇筑效 率。
PART 03
逆作法施工实例
REPORTING
某商业中心逆作法施工实例
总结词
大型商业中心
PART 05
结论
REPORTING
逆作法施工的重要地位
逆作法施工是现代建筑行业中的 一种重要技术,具有不可替代的
地位。
逆作法施工在提高建筑物的稳定 性和安全性方面具有显著优势, 能够有效地减少建筑物的沉降和
变形。
逆作法施工在城市建设中具有广 泛的应用前景,特别是在高层建
筑、地铁、隧道等工程领域。
通过先行完成顶板和柱 ,有效减少土方开挖和 边坡支护的工作量,降 低施工风险。
由于土方开挖和结构施 工可以同时进行,因此 可以缩短整体施工周期 。
逆作法可以有效减少土 方开挖和边坡支护的费 用,降低工程成本。
逆作法施工对周围环境 的影响较小,有利于环 境保护。
逆作法的发展历程
01
02
03
起源
逆作法最早起源于欧洲, 主要用于地下铁道和高层 建筑的地下室施工。

浅析高层建筑中的逆作法施工技术

浅析高层建筑中的逆作法施工技术

浅析高层建筑中的逆作法施工技术在目前城市土地资源越来越紧张的背景下,高层建筑开始逐渐覆盖建筑市场,高层建筑能够将有限的土地资源进行较为充分的利用,对缓解城市土地资源来说至关重要。

不过在实际的高层建筑建造中,也存在不少问题,首先是高层建筑的施工环境不容乐观,周围建筑较多,在施工时产生的影响较大。

其次是高层建筑相对于传统建筑来说技术要求更高,处理难度更大,因此在建造中需要更加先进的施工技术予以配合。

逆作法的特点就是可以有效降低对周围环境的影响,避免地基沉降现象,而且建筑的建筑质量会得到较大幅度提高,因此这项技术在近几年来得到了迅速普及,成为高层建筑中不可或缺的重要施工技术之一。

一、逆作法的施工原理逆作法的命名方式是因为它与普通建筑不同的施工顺序。

普通的建筑一般都会按照常规的施工顺序进行施工,首先将基坑的工作完成,然后由此一步步向上进行施工项目的建设,在施工过程中,对基坑的支护措施比较简单。

逆作法的施工原理则有所不同,它是先将地下室周围进行施工,将其变为为地下室外墙或基坑的围护结构,这时竖向承重体系也要同步进行,需在建筑物内部有关位置,施工楼层中间支撑桩,随之从上向下挖一层土方,一同土模浇筑一层地下室梁板结构,当达到一定强度后,即可作为围护结构的内水平支撑,以满足继续往下施工的安全要求。

当地下室的顶面结构完工后,便可开始上部结构的施工。

我们从逆作法的步骤可以看出,这种施工方式比较注重对基坑的支护工作,同时对现场施工可能遇到的环境做了比较充分的准备,有利于施工进程的加快,同时施工安全得到了大大提高。

在实际施工中,逆作法会根据现场的实际情况采用不同的施工顺序,因此又可以将逆作法划分为多种形式,比较主要的有全逆作法、半逆作法、分层逆作法和部分逆作法。

全逆作法指的是在进行支撑工作时会使用地下每层的钢筋混凝土,然后将这部分组建为符合要求的支撑形式。

接下来开始进行整体浇筑的工作,在浇筑时需要注意预留洞口进行后期的运输工作。

高层建筑地下室逆作法施工技术

高层建筑地下室逆作法施工技术

高层建筑地下室逆作法施工技术摘要:随着我国科学技术水平的不断提高,高层建筑地下室逆作法施工技术得到了十分迅速的发展,并受到了越来越多人的广泛关注。

本文将根据逆作法施工技术的理论概述,从多个角度深入分析高层建筑地下室逆作法施工技术。

关键词:高层建筑;地下室;逆作法一、逆作法施工技术的理论概述1.逆作法的工艺原理逆作法是相对于建筑物施工的常规顺序而言的。

建筑物施工的常规顺序是先开挖基坑,然后从基础开始,逐层向上施工,基坑开挖所需的支护,属于施工的措施,与建筑物的地下结构各不相干。

而地下室逆作法施工是先沿建筑物地下室轴线或周围施工地下连续墙,同时,在建筑物内部的有关位置,浇筑或打下中间支承柱,作为施工期间于底板封底之前的承受上部结构自重和施工荷载的支撑,然后由上向下逐层开挖土方和浇筑各层地下结构,直至底板封底。

同时,由于地面一层的楼面结构已完成,为上部结构施工创造了条件,这样可以同时向上逐层进行地上结构的施工。

2.逆作法的类型逆作法主要分为四种类型,具体表现如下:第一,全逆作法。

利用地下各层钢筋混凝土肋形楼板对四周围护结构形成水平支撑。

楼盖混凝土是整体浇筑,然后在其下进行掏土,通过楼盖中的预留孔洞向外运土,并向下运入相关建筑材料。

第二,半逆作法。

其主要是利用地下各层钢筋混凝土肋形楼板中事先浇筑的交叉格形肋梁,对维护结构形成框格式水平支撑,等到土方开挖结束后再进行第二次浇筑肋形楼板。

第三,部分逆作法。

使用基坑内四周暂时保留的局部土方对四周围护结构形成水平抵挡,抵消侧向压力所产生的一部分位移。

第四,分层逆作法。

这一种方法大多是针对四周围护结构的,主要采用的是分层逆作,而分层逆作四周的围护结构使用的是土钉墙。

二、逆作法施工关键技术1.沉降问题施工人员采用逆作法对施工底板加以施工时,所涉及到的结构和其相应的荷载都需要中柱桩和连续墙来予以承担。

不过,在上部结构施工层数的不断增加,对中柱桩和地下连续墙的荷载也随之一同增加,而中柱桩和地下连续墙的承载能力在减少,就会造成相邻中柱桩之间的差异沉降,该差异会改变上部结构和地下室的内力分布,从而引起附加应力。

探究高层建筑工程应用逆作法施工技术

探究高层建筑工程应用逆作法施工技术

探究高层建筑工程应用逆作法施工技术一、逆作法施工技术的原理先沿建筑物地下室轴线或周围施工地下连续墙或其他支护结构,同时建筑物内部的有关位置浇筑或打下中间支承桩和柱,作为施工期间于底板封底之前承受上部结构自重和施工荷载的支撑。

然后施工地面一层的梁板楼面结构,作为地下连续墙刚度很大的支撑,随后逐层向下开挖土方和浇筑各层地下结构,直至底板封底。

同时,由于地面一层的楼面结构已完成,为上部结构施工创造了条件,所以可以同时向上逐层进行地上结构的施工。

如此地面上、下同时进行施工,直至工程结束。

二、逆作法的分类逆作法在现阶段建筑工程体系中,最常用的技术类型主要有以下几种:1、半逆作法技术。

主要是通过建筑物体地下结构中所存在的交叉格形肋梁,来为基坑中所存在的围护结构起到水平支撑作用,于此同时,在基坑开挖作业完成后,应进行二次浇筑施工在类型楼板上,这种方式产生的结构具有较好的施工效果。

2、全逆作法技术。

也就是通过地下结构中所存在的各层不同肋型楼板,来为基坑中的维护结构提供水平支撑力。

还要进行整体性浇筑作业在楼盖上,在浇筑过程中,上下建筑材料可以利用楼盖上留下的预留洞进行直接传递。

3、分层逆作法技术。

针对四周所存在的维护结构形式,逆作法技术施工要选用分层次措施进行。

这种类型的逆作法作业,一般都通过土钉墙技术进行施工。

4、部分逆作法技術。

对基坑内侧所存在的局部土方,其外部围护结构选用水平化的抵挡支撑。

进而抵消侧向压力,降低位移情况产生的可能性。

三、高层建筑工程逆作法施工技术的要点分析1、地下连续墙技术要点逆作法在高层建筑工程施工中的应用,要求在建筑物地下结构施工中对逆作法施工要点进行充分考虑。

一般地下室结构外墙水土荷载所产生水平力是由地下连续墙来承担的,这在高层建筑逆作法施工中尤为关键。

要注意以下两点具体施工要求:首先,修筑导墙。

通常情况下,建筑工程导墙主要以现浇钢筋混凝土结构为主,能够多次重复应用。

在具体施工中要对表层土特点、地下水情况及荷载状况等情况进行充分考虑,一般将其导墙深度控制在1米到两米的范围,比地面高度要多出1米左右,将其厚度控制在15厘米到20厘米的范围内,通常地下室的结构外墙是地下连续墙来承担水土荷载所产生水平力,这在高层建筑逆作法施工当中是非常重要的,其具体施工的技术要点应注意下列两点,一是导墙修筑,在工程施工里,导墙一般是以现浇钢筋混凝土结构显现的,并且能重复多次使用,在施工过程里,需要考虑到表层土特点、地下水情况及荷载状况等,通常导墙深度为1m-2m之间,高度比地面要高出1dm,厚度为0.15m-0.2m之间,墙趾要大于20厘米,顶面处于水平状态,基底紧贴土面,内墙面平行与地下连续墙轴线,防止槽中渗入泥浆,通常情况下导墙要遵循以下顺序进行施工:场地平整—挖槽测量—弃土—支撑模板并拆模—导墙外侧—回填土等,模板要在高层建筑工程结束后进行拆除,并进行上下两道木的设置用来支撑,防止因挤压等情况导墙产生变形。

概论高层建设项目的逆作法技术

概论高层建设项目的逆作法技术

概论高层建设项目的逆作法技术一、逆作法施工理论逆作法是相对于常规建筑物施工顺序而言的。

常规的建筑物施工顺序是:开挖基坑;从基础开始,按施工层级向上施工,其中开挖基坑所需的支护属于施工措施,这于建筑物地下的结构无关联。

地下室的逆作施工法通过利用楼盖结构、板、梁外墙结构和柱作为基础结构施工点和基坑维护结构,此时也可以进行结构上部的施工。

因此施工是自上而下而进行的,基坑支护、地下结构以及因使用逆作法而产生的特殊要求都需在结构的设计中得到解决。

用传统方法对多层且深度大的地下室施工会产生很多问题。

逆作法用于建筑那些深基坑支护工程,地面以下的各层地下室进行自上而下的施工,并借助地下自身结构能力对基坑进行支撑,以便保证基坑上方土方的开挖,并利用各层混凝土楼板抗压强度和水平刚度,使各层楼板拥有水平支撑点,并利用基坑外的土压力来抵消坑壁围护桩的不利影响。

所以施工时,先进行楼板的施工,在进行楼板下方土方的开挖工作。

二、逆作法施工特点经过几十年来的系统研究和大量的工程实践,逆作法这一技术现今已相当广泛地应用于城市中的地铁、隧道、地下商场、高层或超高层的地下室、多层地下车库、大型污水处理池等结构。

与传统的施工方法相比较,具有如下技术特点:1、缩短工程施工的总工期传统基坑施工,其施工工序是逐层交接进行施工。

即基坑围护和桩基础、挖土、地下结构施工、拆除支撑需逐层施工,而上部结构施工需地下结构完成后进行,各工序之间无法同步施工,工序较多;逆作法基坑施工上部和下部结构可平行搭接,上部主体结构与下部地下结构同时进行施工。

在应用逆作法施工的工程中,以其自身结构代替临时支撑,不用拆除,从而减少施工工序、缩短了总工期,并且对于越深的基坑其效果越明显。

2、保护周边环境,基坑变形小在逆作法施工过程中,地下室水平结构(梁、板)可作为地下围护结构内部强有力的水平支撑。

在水土压力作用下的地下围护结构,与临时支护结构相比,地下室水平结构刚度大,基坑变形小。

高层建筑外墙抹灰逆作法施工技术

高层建筑外墙抹灰逆作法施工技术

高层建筑外墙抹灰逆作法施工技术1 施工特点将高层建筑竖向按层数划分施工段,毎一处施工段沿建筑物四周设置一道水平隔离带,向上主体结构施工与向下外抹灰装饰施工同时进行。

其特点:施工段划分:按主体结构2个月的施工层数(约十层)进行划分;外抹灰装饰施工段流水步距时间为2个月;施工组织方面:通过竖向分段将高层建筑主体结构与外抹灰装饰进行流水施工;垂直度控制方面:通过内控法控制主体结构及装饰工程的定位基线;立面安全防护:根据施工段的划分设置型钢悬挑外脚手架,立面全封闭施工;污染防护方面:在型钢悬挑部位沿建筑物四周设置一道水平隔离带,防止上部施工段污水及建筑垃圾对下层施工段的干扰。

施工准备以及定位放线:在具体的施工准备时,应首先做好定位放线,经校正确定主控线无误之后,应当运用经纬仪把主控线逐步引入各层楼面,之后按照经纬仪以及竖向构件布置图所要求用标准卷尺所测出建筑物墙体构建边线、测量控制线、剪力墙暗柱位置线、建筑柱轴线、剪力墙、墙体洞口边线,用墨线在50cm处的竖向预制构件下端将标高线弹出,并且用油漆做出具体的标记。

2 适用范围高层建筑主体与外墙抹灰同步施工,也同样适用于外装饰其它工序施工。

特别是适合于要求将建筑物下部提前交付使用边施工边营业的工程,或者将建筑物下部提前进行样板展示的工程。

3 工艺原理当高层建筑主体结构施工至第10层时,沿着型钢悬挑外脚手架沿建筑四周设置一道水平隔离带(以阻挡上部坠落物体,保护下面施工人员的安全,以及阻隔上部砂浆、灰尘落下污染下部抹灰层),在隔离带的上部继续进行主体结构施工,在隔离带的下部进行外墙安装及外墙抹灰施工。

当主体结构施工至20层时,下段外墙抹灰落地,接着再从20层开始从上至下进行第二段外墙抹灰,到房屋的10层与下段抹灰层接合,每10层为施工段,逐段依次流水施工。

施工段的划分以8~12层为宜,主要依据房屋总层数、主体结构施工进度及验收时间来确定。

4 施工要点施工段划分:依据单项工程每月主体结构施工进度为标准,一般每月可完成4~6个标准层,另加上技术间隙时间和验收时间,按2个月的流水步距考虑,每处施工段主体结构2个月左右插入装饰抹灰。

高层建筑逆作法施工的关键技术概述

高层建筑逆作法施工的关键技术概述

高层建筑逆作法施工的关键技术概述随着国民经济的发展,我国一些城市高层建筑越来越多,建筑物基础也越建越深,对深基坑的开挖支护技术也提出新的要求。

逆作法是施工高层建筑多层地下室和其他多层地下结构的有效方法。

逆作法由于具有缩短工程总工期、节约项目成本、对环境影响小等优点,在高层建筑地下室中应用广泛。

实践证明,利用逆作法施工高层建筑地下结构具有良好的经济效益和社会效益。

1、高层建筑逆作法理论概述1.1逆作法是相对于建筑物施工的常规顺序而言的。

建筑物施工的常规顺序是先开挖基坑,然后从基础开始,逐层向上施工,基坑开挖所需的支护,属于施工的措施,与建筑物的地下结构各不相干。

而地下室逆作法施工是利用地下室的楼盖结构、梁、板、柱和外墙结构作为基坑围护结构和基础施工的支撑结构,在坑内的水平支撑体系和围护体系由上而下进行地下室结构的施工,与此同时可进行上部结构的施工。

所以其施工顺序是自上而下进行,地下结构、基坑支护以及因逆作而带来的特殊要求,都需要在结构设计中加以解决。

实践证明,逆作法适用于基坑较深,建筑场地狭小,周边环境对基坑支护结构的水平变形有严格限制的情况。

1.2建筑深基坑支护采用逆作法,是地面以下各层地下室自上而下施工,并借助于地下结构自身的能力对基坑产生支护作用,来保证基坑土方开挖,并利用地下各层的钢筋混凝土楼板的水平刚度和抗压强度,使各层楼板成为基坑围护桩墙的水平支撑点,并利用基坑外不同方向的土压力包括被动土压力的自相平衡来抵消对坑壁围护桩墙的不利影响。

1.3与传统顺作施工方法比较,用逆作法施工高层建筑多层地下室或地下结构具有缩短工程施工的总工期;基坑变形小,相邻建筑物的沉降少;可节省地下室外墙及外墙下工程桩费用;使底板设计趋向合理;可节省支护结构的支撑;可节省土方挖填方费用;简化基坑的施工工序,有明显的经济效益;可节省地下室外墙建筑防水层费用等特点。

2、高层建筑深基坑逆作法施工关键技术2.1中间支承柱的施工2.1.1支承上部荷载的方式。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1-4层。采用框架-筒体结构,基坑最深挖深为17.35m,采用 钻孔灌注桩结合SMW工法水泥搅拌桩作为临时围护,采用地 下结构的梁板作为围护结构的内支撑体系,并采用逆作法 施工。
该工程由浙江宝业建工集团承建。
杭州西湖国际饭店
第一个完成房屋建筑逆作法施工的工程---恒积大厦
1994年10月承建的恒积 大厦,基坑面积3600平方米 ,地下四层,采用直径900的 钻孔灌注桩,作一柱一桩。 地下连续墙二墙合一,采用 逆作法施工确保工程用一年 的时间完成从打桩到地上5层 的施工,专业逆作法取土架 在本工程首次开发使用。
图示逆作法施工过程
立柱桩和立柱成孔
高层建筑施工
四、逆作法的优缺点
逆作法
1. 优点
1)缩短工程施工总工期
传统法施工:地下结构工期+地上工期 逆作法施工:-1层工期+地下地上结构同时施工工期, 地下层数越多,缩短工期效果越好。
2)基坑变形小,相邻建筑物沉降小 3)造价低,较经济:节省支护结构的支撑
高层建筑施工
六、逆作法的实例
逆作法
杭州西湖国际饭店是一家坐落在美丽的西子湖畔的五星 级涉外宾馆。占地21000m2,总面积138000m2,地下三层, 是目前中国最大“全逆作法”施工工程,基坑深度16.5m, 开挖土方250000m3,获得浙江省建筑业新技术应用示范工 程。
本工程主体建筑高度239m,地上46层,地下三层,裙房
2)补偿基础的补偿原理作用:
a.有效地利用地基承载力;
b.作地下停车场、作设备层、作地下防空洞——增加 使用面积.
高层建筑施工
一、逆作法的定义
逆作法
2. 多层地下室传统做法:
大开口放坡开挖,或支护结构围护后垂直开 挖。挖至设计标高后浇筑底板,由下而上逐层 施工。先地下结构再地上结构。
缺点:支护费用大,基坑内支撑量大,基坑 变形大,地面沉降大,开挖施工难度大。
注意观察中间支承柱在施工期间的沉降和升抬数值。
高层建筑施工
五、逆作法的施工技术
逆作法
B. 地下室结构的浇筑
1)浇筑方法
a. 利用土模浇筑梁板(适用于较好的土质) b. 搭设梁模板支板模板(适用于较差的土质)
注意减小梁板支撑的沉降和变形,以及竖向构件的 上下连接和混凝土的浇筑。
减小变形和沉降的方法有:浇筑一层素混凝土和铺 设一层砂垫层。
2. 缺点
自上而下施工,上层结构已建,施工条件较差。
高层建筑施工
五、逆作法的施工技术
逆作法
1. 施工内容 地下连续墙、中间支承柱和地下室结构的施工
2. 施工技术
A 中间支承柱
1)中间支承柱的作用: a. 逆作法施工期间,承受并传递地下和地上结构的自重
和施工荷载。
b. 地下室底板浇筑后,称为地下室结构的一部分。 2)中间支承柱的位置和数量
有各自的适用条件和一定的局限性。因此,对施工方 案的选择应谨慎以防止深基坑支护结构的倒塌失效。
高层建筑施工
二、逆作法的发展和应用
逆作法Leabharlann 在国外如美、日、德、法等国家,已广泛应用且有 较好的效果。
日本的读卖新闻社大楼,地上9层、地下6层。采用 逆作法施工,总工期只用22个月,与日本采用传统施
工方法施工的类似工程相比,缩短工期6个月。
高层建筑施工
二、逆作法的发展和应用
逆作法
逆作法施工技术是高层建筑多层地下室和其他多层 地下结构的有效方法。国内外在多层地下结构施工中
已广泛应用。
据统计,我国建成的高层建筑累计已超过1.3亿平
方米,高度超过100m的超高层建筑已超过200幢。高
层建筑最深的地下室基坑为6层,深度-26.2m。国外 已达13层。深基坑支护方法很多,每一种基坑支护都
2)施工缝的浇筑方法
a. 直接法 b. 充填法 c. 注浆法
高层建筑施工
五、逆作法的施工技术
逆作法
C. 土方开挖 a. 开挖方法: 人工开挖;机械开挖(小型高效)
b. 开挖的注意事项: 采用“开矿式”逐皮逐层推进,挖出的土方从工
作孔处提升外运。开挖坡面不宜大于75°,严禁掏挖, 以防坍方。
D. 工作孔的留设 一般设在楼梯间或无楼板处作为垂直运输的孔洞。
根据地下室结构的布置和制定的施工方案详细考虑后计 算确定。一般布置在地下室柱子位置或纵、横墙相交处.
高层建筑施工
五、逆作法的施工技术
逆作法
c. 中间支承柱的组成
底板以上多为钢柱,底板以下多为混凝土柱。
d. 施工方法
多用灌注桩的施工方法,一般有: ⅰ泥浆护壁用反循环灌注桩施工法 ⅱ大直径套管式灌注桩施工法 e. 注意事项
土方和浇筑各层地下结构,直至底板封底。
高层建筑施工
一、逆作法的定义
逆作法
c. 由于地面一层的楼面结构已完成,为上部结
构施工创造了条件,所以可以同时向上逐层进行 地上结构的施工。如此地面上、下同时进行施工,
直至工程结束。
2)逆作法的施工程序:
中间支承柱和地下连续墙施工→地下-1层挖土 和浇筑其顶板及结构→从地下室-2层开始地下室 结构和地上结构同时施工→地下室底板封底并养 护至设计强度→继续地上结构施工→工程结束
美国芝加哥水塔广场大厦,75层、高203m,4层地 下室,用18m深地下连续墙和144根大直径灌注桩作为
中间支承柱,用逆作法进行施工,当该工程地下室结 构全部完成时,主楼上部结构已施工至32层。
因此,要结合工程实际情况,考虑施工条件和经济
性合理的选择施工方法。

逆 作 法 的 施 工 工 艺
1159267843102...顶边路挖破挖地中地板桩面地路地下间下施恢下面下一柱二工复二挖一层施层通层土层底侧工侧底地车土土板墙墙板面施施工工 工程施工完成
高层建筑施工
一、逆作法的定义
逆作法
3、逆作法
1)逆作法的原理:
a. 先沿建筑物地下室轴线或周围施工地下连续墙
或其他支护结构,同时建筑物内部的有关位置浇筑或
打下中间支承桩和柱,作为施工期间于底板封底之前
承受上部结构自重和施工荷载的支撑。
b. 然后施工地下一层的梁板楼面结构,作为地下 连续墙刚度很大的支撑,随后逐层向下(逆作)开挖
§1.3.6 逆作法 P87-98
1 工艺原理 2 优缺点 3 施工技术
逆作法
高层建筑施工
一、逆作法的定义
逆作法
1. 高层建筑为什么要做多层地下室?
逆作法是高层建筑多层地下室和其他多层地下结构的 有效方法。
1)补偿基础的定义:
宽阔的基础底面使受力层范围扩大,较大的埋置深度 和中空结构形式使开挖卸去的土体自重抵偿了上部结 构传来的部分荷载在地基中引起的附加荷载。
