音频信号光纤传输技术解析

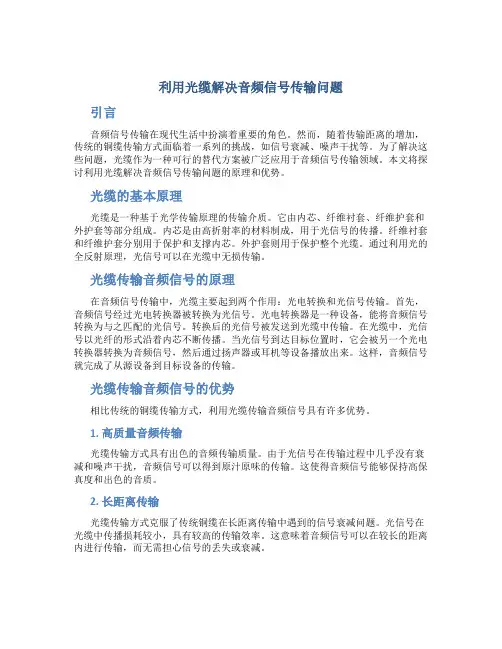

利用光缆解决音频信号传输问题
利用光缆解决音频信号传输问题引言音频信号传输在现代生活中扮演着重要的角色。
然而，随着传输距离的增加，传统的铜缆传输方式面临着一系列的挑战，如信号衰减、噪声干扰等。
为了解决这些问题，光缆作为一种可行的替代方案被广泛应用于音频信号传输领域。
本文将探讨利用光缆解决音频信号传输问题的原理和优势。
光缆的基本原理光缆是一种基于光学传输原理的传输介质。
它由内芯、纤维衬套、纤维护套和外护套等部分组成。
内芯是由高折射率的材料制成，用于光信号的传播。
纤维衬套和纤维护套分别用于保护和支撑内芯。
外护套则用于保护整个光缆。
通过利用光的全反射原理，光信号可以在光缆中无损传输。
光缆传输音频信号的原理在音频信号传输中，光缆主要起到两个作用：光电转换和光信号传输。
首先，音频信号经过光电转换器被转换为光信号。
光电转换器是一种设备，能将音频信号转换为与之匹配的光信号。
转换后的光信号被发送到光缆中传输。
在光缆中，光信号以光纤的形式沿着内芯不断传播。
当光信号到达目标位置时，它会被另一个光电转换器转换为音频信号，然后通过扬声器或耳机等设备播放出来。
这样，音频信号就完成了从源设备到目标设备的传输。
光缆传输音频信号的优势相比传统的铜缆传输方式，利用光缆传输音频信号具有许多优势。
1. 高质量音频传输光缆传输方式具有出色的音频传输质量。
由于光信号在传输过程中几乎没有衰减和噪声干扰，音频信号可以得到原汁原味的传输。
这使得音频信号能够保持高保真度和出色的音质。
2. 长距离传输光缆传输方式克服了传统铜缆在长距离传输中遇到的信号衰减问题。
光信号在光缆中传播损耗较小，具有较高的传输效率。
这意味着音频信号可以在较长的距离内进行传输，而无需担心信号的丢失或衰减。
3. 抗干扰能力强光缆传输方式不易受到外界干扰的影响。
相比铜缆，光缆对电磁干扰、无线干扰和射频干扰等具有更好的抗干扰能力。
这使得音频信号在光缆中传输时不易受到干扰，有助于提高传输的稳定性和可靠性。
4. 安全性高光缆传输方式具有较高的安全性。
音频信号光纤传输实验
物理实验教案十二实验名称:音频信号光纤传输实验教学时数:3学时教学目的及要求:1、了解光纤通信的基本工作原理。
2、熟悉光纤传输系统中电光／光电转换器件的基本性能。
3、测试音频信号在光纤通信实验系统中的传输质量。
教学内容提要:1、光导纤维（1）光纤的结构光导纤维是用石英、玻璃或特制塑料等介质拉成的柔软而极细纤维，光能在其内部沿着轴线传播,简称光纤。
（2）光纤的类型光纤折射率沿径向分布有两种类型：阶跃型：由n1到n2有明显的边界，光全反射的传播路径是折线。
渐变型：从纤芯到包层芯折射率逐渐变小，光全反射的传播路径是光滑曲线，并产生自聚焦现象。
（3）光纤通信的优点光纤通信的主要优点：容量大、传输距离远、，抗电磁干扰能力强、保密性好、抗腐蚀、抗辐射、质量轻、体积小。
2、光纤通信系统基本组成和工作原理(1)光纤传输系统的基本组成光纤传输系统由“光信号发送端”、光信号的传输介质“光纤”和“光信号接收端”三部分组成。
（2）传输系统的技术参数本实验光纤传输系统：光源采用发光二极管，波长为0.84μm；传输介质采用多模石英光纤，低损耗窗口为0.84μm、1.3μm、1.55μm；硅光电二极管的峰值响应波段为0.8-0.9μm；因此，各个部分器件能够完全匹配。
(3)实验仪器TKGT-1型音频信号光纤传输实验仪;信号发生器;双踪示波器3、实验内容（1）测定光纤传输系统的静态电光／光电传输特性（2）测定光纤传输系统的幅频特性，测定系统的低频截止频率ƒL和高频截止频率ƒh。
（3）测定发光二极管偏置电流与无截止失真最大调制幅度的关系（4）观察各种波形在光纤中的传输（5）音频信号的传输实验教学重点与难点:教学重点是掌握光纤通信的基本工作原理;教学难点是确定传输系统的低频截止频率ƒL和高频截止频率ƒh。
思考题问题讨论:如何确定半导体材料的导电类型？实验报告的要求:实验原理部分要求，做光纤传输系统基本组成的方框图，并简述原理。
实验内容一、二、三项必做。
光纤音频信号传输技术实验报告
光纤音频信号传输技术实验报告光纤音频信号传输技术实验报告引言：光纤技术作为一种高速、大容量的信息传输方式，已经在通信领域得到广泛应用。
然而，在音频信号传输方面，光纤技术的应用相对较少。
本实验旨在探究光纤音频信号传输技术的可行性，并对其性能进行评估。
一、实验原理光纤音频信号传输技术是利用光纤的高速传输特性，将音频信号转换为光信号进行传输。
具体实现过程包括：音频信号输入端通过调制电路将音频信号转换为光调制信号，然后通过光纤传输，再经过解调电路将光信号转换为音频信号输出到接收端。
二、实验设备和材料1. 音频信号发生器2. 光调制器3. 光解调器4. 光纤传输线5. 音频信号接收器6. 示波器7. 光源和光探测器三、实验步骤1. 将音频信号发生器与光调制器连接，调节发生器输出音频信号。
2. 将光调制器与光解调器连接，通过光纤传输线连接两者。
3. 将光解调器与音频信号接收器连接。
4. 调节光源和光探测器，使其适应光纤传输。
5. 打开音频信号发生器和音频信号接收器，并调节参数使音频信号传输正常。
6. 使用示波器对传输后的音频信号进行波形分析。
四、实验结果与分析经过实验，我们成功地实现了光纤音频信号的传输。
通过示波器观察到的波形显示，传输后的音频信号与输入信号基本一致，没有明显的失真和衰减。
这证明了光纤音频信号传输技术的可行性。
在实验过程中，我们还注意到了一些问题。
首先，光纤传输线的质量对音频信号的传输质量有很大影响。
如果光纤传输线质量较差，信号衰减较大，可能导致音频信号的失真。
因此，在实际应用中，应选择质量良好的光纤传输线。
其次，光调制器和光解调器的性能也会影响音频信号的传输质量。
如果这两个设备的响应速度较慢，可能会导致音频信号的延迟。
因此，在选择光调制器和光解调器时，应注意其响应速度和性能指标。
最后，光源和光探测器的选用也是影响音频信号传输质量的关键因素。
光源的亮度和光探测器的灵敏度会直接影响信号的传输距离和传输质量。

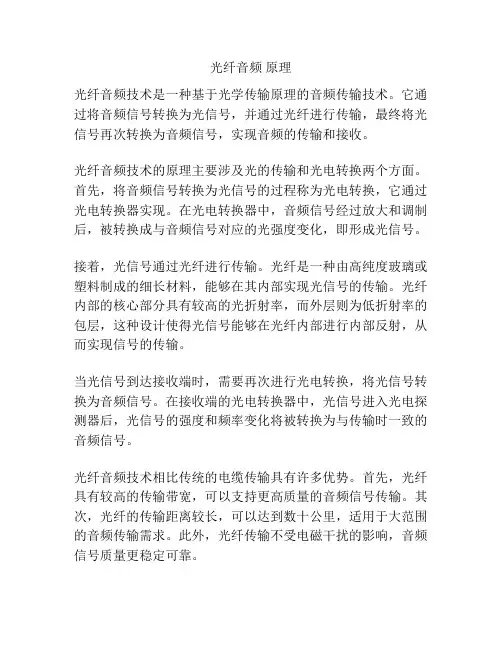

光纤音频 原理
光纤音频原理
光纤音频技术是一种基于光学传输原理的音频传输技术。
它通过将音频信号转换为光信号，并通过光纤进行传输，最终将光信号再次转换为音频信号，实现音频的传输和接收。
光纤音频技术的原理主要涉及光的传输和光电转换两个方面。
首先，将音频信号转换为光信号的过程称为光电转换，它通过光电转换器实现。
在光电转换器中，音频信号经过放大和调制后，被转换成与音频信号对应的光强度变化，即形成光信号。
接着，光信号通过光纤进行传输。
光纤是一种由高纯度玻璃或塑料制成的细长材料，能够在其内部实现光信号的传输。
光纤内部的核心部分具有较高的光折射率，而外层则为低折射率的包层，这种设计使得光信号能够在光纤内部进行内部反射，从而实现信号的传输。
当光信号到达接收端时，需要再次进行光电转换，将光信号转换为音频信号。
在接收端的光电转换器中，光信号进入光电探测器后，光信号的强度和频率变化将被转换为与传输时一致的音频信号。
光纤音频技术相比传统的电缆传输具有许多优势。
首先，光纤具有较高的传输带宽，可以支持更高质量的音频信号传输。
其次，光纤的传输距离较长，可以达到数十公里，适用于大范围的音频传输需求。
此外，光纤传输不受电磁干扰的影响，音频信号质量更稳定可靠。
综上所述，光纤音频技术通过光信号的转换和传输实现音频信号的传输和接收。
它具有传输带宽高、传输距离长、抗干扰能力强等优势，是一种高质量的音频传输技术。
音频信号的光纤传输
光纤自20世纪60年代问世以来，其在远距离信息传输方面的应用得到了突飞猛进的发展，以光纤作为信息传输介质的“光纤通信”技术，是世界新技术革命的重要标志，也是未来信息社会各种信息网的主要传输工具。
通过音频信号的光纤传输实验，我们将了解到光波是怎样被调制、传输和解调的，使我们对光纤通信有一个初步的认识。
了解音频信号光纤传输系统的结构熟悉半导体电光/光电器件的基本性能及主要特性的测试方法了解音频信号光纤传输系统的调试技能1 通信原理2 光纤通信3 光信号的发送4 光信号的接收通信，简单点说就是信息的传输。
比如打电话，就是将我们的声音传输到很远的地方，这就是一种通信。
下面就是通信系统组成示意图。
发送信号接收信号低频信号载波调制信号接收到音频信号所谓光纤通信，就是用激光做载波，光纤为传输媒质的信号传输。
下图所示为直接光强调制光纤传输系统的结构原理方块图。
它主要包括光信号发送器，传输光纤，光信号接收器三部分组成。
调制电路驱动电路发送器I-V转换功放电路光纤接收器低频信号接收信号但是，要确保接收到的信号与我们发送的信号一样，要求传输过程中的各种变换都必须是线性变换。
因此，只有在各部分共有的线性工作频率范围内的信号才能通过传输系统而不失真。
对于语音信号，频谱在300—3400 范围内，由于光导纤维对光信号具有很宽的频带，故在音频范围内，整个系统的频带宽度主要决定于发送端调制放大电路和接收端功放电路的幅频特性。
光功率计电缆线mA bR e R 2W ccV 1BG 发光二极管的光强度由偏置电流I 决定。
以BG 1为主要元件构成的电路是LED 的驱动电路，调节这一电路中的W 2可使LED 的直流偏置电流在0-50 mA 的范围内变化。
发光二极管(LED)的电光特性LED的P-I特性曲线：PI 光纤通信系统中使用的LED的光功率是经称为尾纤的光导纤维输出，出纤光功率与LED驱动电流的关系称为电光特性。
为了避免和减少非线性失真，使用时应先给LED一个适当的偏置电流I，其值等于这一特性曲线线性部分中点对应的电流值，而调制信号的峰峰值应位于电光特性的直线范围内。
光纤音频信号传输实验报告
光纤音频信号传输实验报告光纤音频信号传输实验报告引言：在现代科技的快速发展下，音频信号传输技术也得到了极大的提升。
光纤作为一种高速、稳定的传输媒介，被广泛应用于音频信号传输领域。
本实验旨在通过搭建光纤音频传输系统，探究其传输效果和特点，并对比传统的电缆传输方式，以期能更好地了解光纤音频传输的优势与局限。
实验步骤：1. 实验器材准备：光纤收发器、音频源、音频放大器、音箱、电缆等。
2. 连接光纤收发器：将音频源与光纤收发器的输入端相连，将光纤收发器的输出端与音频放大器相连。
3. 连接音箱：将音频放大器与音箱相连。
4. 调试系统：打开音频源和音箱，调节音频源的音量和音箱的音量，确保音频信号正常传输。
实验结果：通过实验观察和数据分析，我们得出以下结论：1. 传输质量：光纤音频传输系统具有优异的传输质量，音频信号传输的稳定性和清晰度明显高于传统的电缆传输方式。
光纤传输不受外界电磁干扰的影响，能够减少信号失真和噪音干扰。
2. 传输距离：光纤音频传输系统的传输距离较远，可以达到几百米甚至更远的距离，而电缆传输方式的传输距离相对较短。
3. 安全性：光纤传输不产生电磁辐射和火花，具有较高的安全性，适用于一些对电磁辐射敏感的场所，如医院、实验室等。
4. 抗干扰能力：光纤传输系统具有良好的抗干扰能力，能够有效避免由于电缆传输中的电磁干扰而导致的信号失真和噪音问题。
讨论与分析：光纤音频传输系统相较于传统的电缆传输方式具有明显的优势，但也存在一些局限性。
首先，光纤传输系统的成本较高，需要专门的设备和技术支持。
其次，光纤传输系统对环境的要求较高，如温度、湿度等因素都会对传输质量产生影响。
此外，光纤传输系统在安装和维护上也相对复杂一些。
结论：通过本次实验，我们深入了解了光纤音频传输系统的特点和优势。
光纤传输具有传输质量高、传输距离远、抗干扰能力强等特点，适用于对音频传输质量要求较高的场所。
然而，光纤传输系统也存在一些限制，如成本高、环境要求高等。
音频信号光纤传输技术实验报告
（4）光纤的几何参数：根据国际电报电话咨询委员会（CCITT）建议，光纤几何参数包括以下内容：芯径、包层表面直径、芯径不圆度、包层表面不圆度、包层表面相对于纤芯中心的不同心度。它们分别由下面公式来定义：
纤芯不圆度=2（dmax-dmin）/（dmax+dmin）（3）包层表面不圆度=2（Dmax-Dmin）/（Dmax+Dmin）（4）式中dmax、dmin是芯径最大值和最小值，Dmax、Dmin是包层表面直径的最大值和最小值。包层表面相对纤芯中心的不同心度=y/d（5）式中y是纤芯中心和包层表面中心的距离，d是芯径。-4成正比，它随着光波长的增加而急剧减小。在小于1μm的波长范围内，瑞利散射是光纤中主要的损耗因素。
石英光纤在近红外波段μm、μm、μm有较好透过率。因此传输系统光源的发射光波长必须与其吻合，目前长距离光通讯系统多采用μm或μm单模光纤。（目前，单模光纤传输损耗在μm和μm分别为/km和/km）。
（3）光纤的色散直接影响可传输信号的带宽，色散主要由三部分组成：折射率色散；模色散；结构色散。折射率色散是由于光纤材料的折射率随不同光波长变化而引起，采用单波长、窄谱线的半导体激光器可以使折射率色散减至最小。采用单模光纤可以使模色散减至最小。结构色散由光纤材料的传播常数及光频产生非线性关系所造成。目前单模光纤的传输带宽可达数GHz。
音频信号光纤实验报告
音频信号光纤实验报告音频信号光纤实验报告引言：音频信号光纤实验是一项重要的实验，它是研究音频信号传输和光纤通信原理的基础。
本文将介绍音频信号光纤实验的目的、实验原理、实验步骤、实验结果以及实验总结。
一、实验目的音频信号光纤实验的目的是通过实验，了解音频信号的特点以及光纤通信的原理。
通过实验，掌握如何使用光纤传输音频信号，并能够分析光纤传输中的损耗和失真情况。
二、实验原理音频信号是一种连续变化的电信号，它的频率范围通常在20Hz到20kHz之间。
光纤通信是一种利用光信号传输信息的技术，其原理是利用光的全反射特性，将光信号沿光纤传输。
在音频信号光纤实验中，我们需要将音频信号转换为光信号，并通过光纤传输到接收端。
具体的原理是，将音频信号输入到光电转换器中，光电转换器将音频信号转换为光信号，然后通过光纤传输到接收端。
接收端的光电转换器将光信号转换为音频信号。
三、实验步骤1. 准备实验所需材料和设备，包括音频信号源、光纤、光电转换器等。
2. 将音频信号源与光电转换器连接，确保连接正确。
3. 将光纤连接到光电转换器的输出端，并确保光纤连接牢固。
4. 将另一端的光纤连接到接收端的光电转换器的输入端。
5. 打开音频信号源和接收端的光电转换器，调节音频信号源的音量，观察接收端是否能够正常接收到音频信号。
6. 测量音频信号在光纤传输过程中的损耗情况，记录下相关数据。
四、实验结果通过实验，我们观察到音频信号能够成功通过光纤传输到接收端，并且能够正常播放。
在测量过程中，我们发现音频信号在光纤传输过程中会产生一定的损耗，损耗的大小与光纤的质量和长度有关。
我们还发现，如果光纤连接不牢固或者光纤质量较差，会导致音频信号的失真。
因此，在实际应用中，需要注意光纤的连接质量和选择合适的光纤。
五、实验总结通过音频信号光纤实验，我们深入了解了音频信号的特点以及光纤通信的原理。
我们掌握了如何使用光纤传输音频信号，并且能够分析光纤传输中的损耗和失真情况。
hdmi光仟线 原理
hdmi光仟线原理
HDMI 光纤线是一种用于传输高清视频和音频信号的线缆，它利用光纤作为传输介质，以实现高质量、长距离的信号传输。
HDMI 光纤线的工作原理基于光通信技术。
它的核心部分是光纤，光纤由非常细的玻璃或塑料纤维制成，可以传输光信号。
在 HDMI 光纤线中，光信号通过发射器将电信号转换为光信号，然后通过光纤进行传输。
在接收端，光信号被接收器转换回电信号，以供设备使用。
HDMI 光纤线相比传统的铜缆具有以下优势：
1. 长距离传输：光纤线能够传输更远的距离，而不会出现信号衰减或失真的问题。
2. 抗干扰性强：光纤对电磁干扰不敏感，能够有效地减少信号干扰和噪音。
3. 高带宽：HDMI 光纤线支持更高的带宽，能够传输高分辨率的视频和音频信号。
4. 低延迟：光纤传输信号的速度非常快，延迟较低，适合于需要实时传输的应用。
总的来说，HDMI 光纤线利用光纤作为传输介质，能够实现高质量、长距离的高清视频和音频信号传输，提供更稳定、可靠的连接。
它在家庭影院、多媒体系统和专业音视频应用中得到广泛应用。
光纤传输声音的原理
光纤传输声音的原理光纤传输声音的原理是利用光纤的高速传输特性和声音信号的模拟或数字化编码，通过光的全反射和折射在光纤中传输信号。
声音信号首先经过麦克风或其他音频输入设备转换成电信号，然后利用编解码技术以数字信号的形式表示，最后通过光纤传输到接收端进行译码，再转换为声音信号输出。
光纤是一种用玻璃或塑料制成的细长物体，能够在其中通过光的全反射和折射实现高速传输。
在光纤传输声音信号时，首先需要将声音信号采集并转换成电信号。
这通常是通过麦克风或其他音频输入设备来完成的，这些设备能够将声音信号转换成电信号，并将其送入编码设备中进行数字化。
数字化的声音信号能够更好地表示原始声音信号，并且在传输过程中更加稳定和可靠。
经过信号数字化后，光纤传输设备将这些数字信号转换成光信号。
这通常是通过激光二极管或其他光源来完成的，将电信号转换成光信号。
然后，这些光信号通过光纤传输到接收端。
在光纤中，光信号经过全反射和折射的作用进行传输，以极高的速度传递到远处的接收端。
在接收端，光信号首先被光纤接收器接收，然后被转换成电信号。
接收器会将光信号转换成电信号，并将其送入解码设备中进行解码。
解码设备能够将数字信号还原成原始的声音信号，并将其输出到扬声器或其他音频输出设备中，最终实现声音的输出。
通过这样的过程，光纤成功实现了声音信号的高速传输，使得声音信号可以迅速、稳定地从发送端传输到接收端。
光纤传输声音的原理主要基于光纤的高速传输特性和数字编解码技术。
光纤因其高传输速度、低损耗和抗干扰性能等特点，成为了传输声音信号的理想选择。
与传统的电缆传输相比，光纤传输声音信号具有更高的传输速度和更低的信号损耗，能够更好地满足现代通信和音频传输的需求。
除此之外，光纤还具有阻燃、抗电磁干扰和抗雷电干扰等特点，能够更好地保障声音信号的传输安全和稳定性。
因此，在音频传输、通信设备、音频录制和演播室等领域，光纤都得到了广泛的应用，为声音信号的高速传输提供了重要的支持。
音频信号光纤传输技术实验
音频信号光纤传输技术实验[目的要求]1.熟悉半导体电光/光电器件的基本性能及主要特性的测试方法。
2.了解音频信号光纤传输的结构及选配各主要部件的原则。
3.学习分析集成运放电路的基本方法。
4.训练音频信号光纤传输系统的测试技术。
[仪器设备]1.YOF—B型音频信号光纤传输技术实验仪。
2.音频信号发生器。
3.示波器。
4.数字万用表。
[实验原理]一．系统的组成图（1）示给出了一个音频信号直接光强调制光纤传输系统的结构原理图, 它主要包括由LED及其调制、驱动电路组成的光信号发送器、传输光纤和由光电转换、I—V变换及功放电路组成的光信号接收器的三个部分。
图1 音频信号光纤传输实验系统原理图本实验采用中心波长0.85μm附近的GaAs半导体发光二极管（LED）作光源、峰值响应波长为0.8~0.9μm的硅光二极管（SPD）作光电检测元件。
由于光导纤维对光信号具有很宽的频带, 故在音频范围内, 整个系统的频带宽度主要决定于发送端调制放大电路和接收端功放电路的幅频特性。
二．光导纤维的结构及传光原理光纤按其模式性质通常可以分成两大类①单模光纤②多模光纤。
无论单模或多模光纤, 其结构均由纤芯和包层两部分组成。
纤芯的折射率较包层折射率大, 对于单模光纤, 纤芯直径只有5~10μm, 在一定的条件下, 只允许一种电磁场形态的光波在纤芯内传播, 多模光纤的纤芯直径为50μm或62.5μm, 允许多种电磁场形态的光波传播；以上两种光纤的包层直径均为125μm。
按其折射率沿光纤截面的径向分布状况又分成阶跃型和渐变型两种光纤, 对于阶跃型光纤, 在纤芯和包层中折射率均为常数, 但纤芯一包层界面处减到某一值后, 在包层的范围内折射率保持这一值不变, 根据光射线在非均匀介质中的传播理论分析可知: 经光源耦合到渐变型光纤中的某些光射线, 在纤芯内是沿周期性地弯向光纤轴线的曲线传播。
本实验采用阶跃型多模光纤作为信道, 现应用几何光学理论进一步说明这种光纤的传光原理。
音频信号的光纤传输 实验报告
音频信号的光纤传输实验报告
实验目的：通过实验了解和掌握音频信号的光纤传输原理和方法，培养实验操作和实验设计的能力。
实验原理：光纤传输是一种利用光学的方式携带信息的通讯方式。
当光线由光纤中传播时，在光线与光纤界面上发生反射，波动在光纤的芯和壳之间传递。
光纤传输的优点是可以输送高速数据，同时也可以很好的保障信息的安全性，适用于具有强抗干扰能力要求的音频信号传输场合。
实验仪器：音频采集卡、电脑、光纤接口、光纤线。
实验步骤：
1.将音频采集卡与电脑相连，启动电脑，打开音频采集卡的软件，保证采集卡和电脑连接正常。
2.将光纤接口插入音频采集卡的光纤接口处，将光纤线的一端连至光纤接口，将另一端的光纤线连接音频播放器的音源输出端口。
3.将音频播放器打开，选择要播放的音频文件，将音量调到适当大小。
4.在音频采集卡的软件中，打开音频输入通道的设置框，选择光纤接口，确认连接无误后，闭合设置框。
5.打开音频采集卡的录音控制面板，按下“开始录音按钮”，开始录制音频。
6.在录制过程中，调整音量大小、增益等参数，保证录制的音频质量良好。
7.录制完毕后，停止录制，最后保存文件。
实验结果：经过实验测试，将音源通过光纤线传输到音频采集卡的效果比较理想，音色清晰饱满，无杂音，可达到很好的传输效果，适用于多种音频领域，如电视电影、歌曲音乐等方面。
实验结论：由于光纤传输具有抗干扰强、传输速度快、传输距离长等优点，因此在音频传输领域得到了广泛的应用，能够大大提高音频传输的质量和速度，也是未来音频传输领域的重要发展方向。
物理实验报告音频信号光纤传输技术实验
物理实验报告音频信号光纤传输技术实验实验目的：1.了解音频信号光纤传输的原理和技术；2.掌握音频信号光纤传输的实验方法和步骤；3.研究光纤传输对音频信号的传输质量的影响。
实验器材：1.音源：使用一个音频扬声器；2.音频接口设备：使用一个音频接口设备将音频信号输入到计算机中；3.计算机：用于控制音频接口设备，产生和录制音频信号；4.光纤：选择一段长度较长的光纤；5.光纤传输设备：包括光纤发送器和光纤接收器；6.示波器：用于测量和观察音频信号。
实验原理：1.音频信号光纤传输是利用光纤的优异特性将音频信号通过光的折射传输到远处。
2.音频信号光纤传输系统主要包括光纤发送器和光纤接收器两个主要部分。
光纤发送器将音频信号转化为光信号，并通过光纤传输到光纤接收器，光纤接收器将光信号转换为音频信号。
实验步骤：1.将音源连接到音频接口设备上，通过计算机调节音频信号的频率和振幅。
2.连接光纤发送器和光纤接收器，确保光纤的连接端面干净，并避免光纤的弯曲和拉扯。
3.将音频接口设备的输出接口连接到光纤发送器的输入端，将光纤接收器的输出接口连接到音频接口设备的输入端。
4.打开音频接口设备和光纤传输设备，启动计算机。
5.调节音频信号的频率和振幅，观察光纤发送器的光信号是否正常发出，光纤接收器是否能正确接收到光信号并将之转换为音频信号。
6.使用示波器测量音频信号的频率和幅度，与原始音频信号进行比较，分析光纤传输对音频信号的传输质量的影响。
实验结果：通过实验观察和测量，得到了以下结果：1.音频信号经过光纤传输后，频率和幅度会有一定的损耗；2.光纤传输会引入一定的噪声，使音频信号的质量下降；3.光纤传输的距离会影响音频信号的传输质量，随着距离的增加，信号的损耗和噪声会增加。
实验结论：音频信号光纤传输技术是一种非常有效的传输技术，通过光纤传输可以将音频信号远距离传输，但需要注意传输距离对信号质量的影响。
同时，光纤传输还需要保证光纤连接的质量，避免光纤连接端面的污染和光纤的弯曲拉扯。
光纤音频线原理
光纤音频线原理
光纤音频线是一种利用光纤传输音频信号的设备。
它的工作原理基于光传输和数字信号处理技术。
光纤音频线由光纤、光电转换器、光学调制解调器和数字音频接口等组成。
当音频信号输入到数字音频接口时，它被转换成数字信号。
然后，数字信号被发送到光学调制解调器。
光学调制解调器将数字信号转换成光信号，在光纤中传输。
光信号利用光的特性以光速传输，具有较高的传输速度和抗干扰能力。
光纤不受电磁干扰，所以在传输过程中信号质量不会受到影响。
当光信号到达目标地点时，光电转换器将光信号转换成电信号。
然后，电信号经过数字音频接口的解调处理，最终恢复成音频信号。
通过这种方式，光纤音频线实现了高质量、稳定的音频传输。
与传统的铜质音频线相比，光纤音频线具有许多优点。
首先，光纤音频线具有较低的损耗，可以传输更长的距离。
其次，光纤音频线不受电磁干扰，信号质量更好。
此外，光纤音频线还具有较高的抗干扰能力，适用于复杂的电磁环境。
总的来说，光纤音频线通过光传输和数字信号处理技术实现了高质量、稳定的音频传输。
它在音频设备的连接中发挥着重要的作用，为用户提供了更好的音频体验。
光纤音频解码原理及应用
光纤音频解码原理及应用光纤音频解码是通过将音频信号转换为光信号传输，再将光信号转换回音频信号的技术。
它利用光纤传输的优势，实现了高质量、低失真、远距离传输音频信号的目的。
光纤音频解码的原理是将音频信号转换为可携带该音频信号的光信号，然后通过光纤将光信号传输到接收端，再将光信号转换为相应的音频信号。
主要包括以下几个步骤：1. 音频信号转换为光信号：将音频信号通过模拟到数字转换（ADC）芯片转换为数字信号，在经过数字信号处理，如数字滤波、压缩等处理后，将数字信号转换为适合光纤传输的光信号。
这一步骤主要利用电光转换器将电信号转换为光信号。
2. 光信号的传输：将光信号经过光纤传输到接收端。
在传输过程中，光信号具有低损耗、抗干扰性好的优势，可以将音频信号传输到远距离。
3. 光信号转换为音频信号：在接收端，将光信号转换为电信号，通过数字处理、数字到模拟转换（DAC）等步骤，将光信号还原为与原始音频信号相同的音频信号。
这一步骤主要利用光电转换器将光信号转换为电信号。
光纤音频解码的应用广泛，包括音频传输、音频设备连接等方面。
1. 音频传输：由于光纤传输具有低损耗、高带宽、抗干扰性好等优点，使得光纤音频解码在音频传输领域得到广泛应用。
比如在音频制作中，可以使用光纤连接录音棚和控制室，实现高质量音频的传输，保证音频信号的准确和稳定。
2. 音频设备连接：光纤音频解码还可用于音频设备之间的连接，如CD播放机和功放器之间的连接。
通过光纤音频解码，不仅可以减少电磁干扰带来的噪音，还可以实现高保真音频信号的传输，提高音质。
3. 多媒体系统：在多媒体系统中，光纤音频解码可以实现音频信号的远距离传输，保证音频质量的同时，解决了传统音频线缆传输距离有限的问题。
比如在音视频会议系统中，可以通过光纤音频解码将会议室内的音频信号传输到远程会议室，实现高质量音频的传输。
4. 无线耳机：通过光纤音频解码，可以将音频信号通过光纤无线传输到耳机，实现无线音频传输。
音频信号光纤传输实验报告
音频信号光纤传输实验报告音频信号光纤传输实验报告引言：音频信号的传输一直以来都是一个重要的研究领域。
随着科技的进步，传统的电缆传输方式逐渐被光纤传输所取代。
本实验旨在通过光纤传输音频信号，探究其传输效果和优势。
实验设备和方法：实验中使用的设备包括音频发生器、光纤传输装置和音频接收器。
首先，将音频发生器与光纤传输装置相连，再将光纤传输装置与音频接收器相连。
然后，通过调节音频发生器的频率和振幅，观察音频信号在光纤中的传输效果。
实验结果：在实验过程中，我们发现光纤传输音频信号相比传统的电缆传输有以下几个明显的优势。
1. 传输距离远：光纤传输音频信号可以达到几十公里甚至上百公里的传输距离，远远超过了电缆传输的限制。
这使得音频信号可以在更广阔的范围内传输，满足不同场景下的需求。
2. 传输质量高：光纤传输音频信号不受外界干扰的影响，传输质量更加稳定。
相比之下，电缆传输容易受到电磁干扰和信号衰减的影响，导致音频信号质量下降。
3. 带宽大：光纤传输具有较大的带宽，可以同时传输多个音频信号。
这使得光纤传输在多媒体应用中具有更广泛的应用前景。
4. 体积小：光纤传输装置相对于传统的电缆传输设备来说更加小巧轻便。
这使得光纤传输在一些空间有限的场景下更为适用。
讨论与分析：通过本次实验，我们可以得出结论：光纤传输音频信号具有较大的优势，尤其在传输距离远、传输质量高和带宽大等方面。
然而，光纤传输也存在一些挑战和限制。
首先，光纤传输设备的成本较高，相比传统的电缆传输设备来说更加昂贵。
这使得光纤传输在一些经济条件较差的地区应用受限。
其次，光纤传输对于安装和维护的要求较高。
光纤传输装置需要专业的技术人员进行安装和维护，一旦出现故障需要专业人员进行修复。
这增加了光纤传输的使用成本和难度。
此外，光纤传输对于环境的要求也较高。
光纤传输装置需要在干燥、无尘、无腐蚀性气体的环境下运行，以保证传输质量和稳定性。
这对于一些特殊环境下的应用来说可能存在一定的限制。
音频信号光纤实验报告
一、实验目的1. 熟悉音频信号光纤传输系统的基本结构和各部件的选配原则。
2. 掌握光纤传输系统中电光/光电转换器件的基本性能。
3. 学习如何在音频信号光纤传输系统中获得较好的信号传输质量。
4. 了解光纤通信技术的基本原理和实际应用。
二、实验原理光纤通信技术是利用光波在光纤中传输信息的一种通信方式。
它具有传输速度快、通信容量大、抗干扰能力强等优点。
本实验主要研究音频信号在光纤中的传输过程，包括光源、光纤、光电检测器等部件的工作原理。
1. 光源：本实验采用中心波长为0.85μm的GaAs半导体发光二极管（LED）作为光源。
LED具有高效率、低功耗、体积小等优点，是光纤通信系统中常用的光源。
2. 光纤：本实验使用单模光纤，其芯径为5μm，外径为125μm。
单模光纤具有传输损耗低、频带宽、抗干扰能力强等特点。
3. 光电检测器：本实验采用峰值响应波长为0.8～0.9μm的硅光电二极管（SPD）作为光电检测器。
SPD具有响应速度快、灵敏度高等优点。
三、实验仪器1. LED驱动电源2. 信号发生器3. 双踪示波器4. 单模光纤5. 光电检测器6. 光纤连接器7. 信号放大器四、实验步骤1. 搭建实验系统：将LED驱动电源、信号发生器、单模光纤、光电检测器、光纤连接器等设备连接成音频信号光纤传输系统。
2. 测试系统性能：使用信号发生器产生音频信号，通过示波器观察LED输出光信号和SPD输出电信号的变化。
调整LED偏置电流和SPD光电流，使信号传输质量达到最佳。
3. 分析实验结果：根据实验数据，分析LED输出光信号的幅度、频率、相位等参数，以及SPD输出电信号的幅度、频率、相位等参数。
五、实验结果与分析1. LED输出光信号：实验结果显示，LED输出光信号的幅度随着偏置电流的增加而增加，但超过一定值后，幅度增加缓慢。
这表明LED具有非线性特性。
同时，实验发现，LED输出光信号的频率与输入音频信号的频率基本一致，说明LED具有良好的频率响应。
音频信号光纤传输技术
• 在光纤应用中，常用的光源有：发光二极 管(LED)和激光二极管(LD)。
• 半导体激光器实质上是一个光波振荡器， 它具有振荡、反馈与放大作用。根据光纤 的特性通常选用长波长激光器，一般为 1310nm。它通常是由P型限制层与有源层 和N型限制层与有源层所组成的两个异质结。
• 频带宽、通信容量大
• 用电磁波传输信号，其容量大小与所用载波的频率有关。光波的频率很高 1014赫兹，比微波频率108-1010要高几个数量级。同样取其频率的1%作带 宽，容量相差十每隔几公里就需要设一个中继站；而光纤 通信的中继站可增大到几十公里或几百公里。目前，单模光纤传输损耗在 1.31μm和1.55μm分别为0.35dB/km和0.2dB/km
关系的测定 4. 多种波形光纤传输实验 5. 音频信号光纤传输实验
光纤传输系统静态电光/光电传输特 性测定
• 打开电源，面板上两个三位半数字表头分 别显示发送光驱动强度和接收光强度。调 节发送光强度电位器，每隔200单位（相当 于改变发光管驱动电流2mA）分别记录发 送光驱动强度数据与接收光强度数据，在 方格纸上绘制静态电光/光电传输特性曲线。
图（1）
分析光纤的导光原理，一般可采用两种 方法：一是波动理论法，一是射线法。波 动理论法是根据电磁场理论，用麦氏方程 求解光纤的场方程、特征方程，根据解答 式分析其传输特性；射线法是将光波看成 是一条条几何射线，用光射线理论分析光 纤的传输特性。后者比较简单、直观。
光波在两介质交界面的反射和折射
• 1．学习音频信号光纤传输系统的基本结 构及各部件选配原则。
利用光缆解决音频信号传输问题
利用光缆解决音频信号传输问题什么是光缆？光缆是一种利用光信号传输信息的电缆，又称为光纤。
它由一种特殊的纤维材料制成，其内部的传输信号采用的是光学方式，可以传输高速、大带宽、远距离的信号。
光缆与传统的铜线电缆相比，具有抗干扰能力强、信号传输稳定、带宽大、传输距离长等优点。
音频信号传输的问题在音频设备音频信号传输过程中，有很多问题需要解决。
传输距离、信号失真、干扰噪音等问题经常会给音频传输带来很大的困扰。
针对这些问题，利用光缆来传输音频信号是一个不错的选择。
光缆解决音频信号传输问题的优点传输距离远光缆采用的是光学传输方式，可以有效地解决传输距离过远导致信号衰减问题。
同时，光缆实现的信号传输距离可以达到几十公里，可以满足大部分的音频传输需求。
信号稳定、失真较小光缆传输信号的方式是采用光学传输方式，信号被传送到纤维芯中，不会受到电磁干扰等其他杂音干扰。
因此，利用光缆传输的音频信号更加稳定，失真较小。
带宽大利用光缆传输音频信号，光纤的带宽非常大，可以满足高品质、高保真的音频传输需求。
可扩展性强光缆的构建具有很强的可扩展性。
纤维传输速率具有很好的增量，可以灵活扩展至更多的音频传输应用，如多媒体教室、会议室、演播室等。
如何利用光缆传输音频信号利用光缆传输音频信号的过程分为两个主要环节：音频信号主机到光缆转换器，光缆转换器到音频接收端。
发送端在音频信号主机到光缆转换器的传输环节，音频信号需要首先被转换器以数字信号的形式进行编码。
这种转换器通常被称为数字到模拟转换器，或简称 DAC。
在传输过程中需要将数字信号编码到光缆中，这同样需要专门的设备 - 光缆模块。
该模块可以将音频信号编码到光缆中。
接收端在光缆转换器到音频接收端传输环节，数字信号需要被转换回模拟信号。
这一环节需要一个模数转换器，或简称 ADC。
ADC通过将数字信号恢复回模拟信号，供音频接收端使用。
光缆传输音频信号的应用光缆传输音频信号已经应用于很多领域，包括了音乐录音室、演播室、电影制作等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
近代物理实验
光纤即为光导纤维的简称。光纤通信是以光 波为载波，以光导纤维为传输媒质的一种通信 方式。 由发送电端机将待传送的模拟信号转换成数 字信号，再由发送光端机将电信号转换成相应 的光信号，并将它送入光纤中传输至接收端。 接收光端机将传来的光信号转换成相应的电信 号并进行放大，然后通过接收电端机恢复成原 来的模拟信号。本实验就是让学生熟悉了解音 频信号光纤传输的基本原理。
• 1．学习音频信号光纤传输系统的基本结 构及各部件选配原则。 • 2．熟悉光纤传输系统中电光/光电转换 器件的基本性能。 • 3．训练如何在音频光纤传输系统中获得 较好信号传输质量。
• TKGT－1型音频信号光纤传输实验仪 • 信号发生器 • 双踪示波器
• • • • •
1 光纤通信原理 2 光信号发送端的工作原理 3 光信号接收端的工作原理 4 光纤传输特性指标 5 光纤通信的特点
• 常用的光探测器是半导体光电二极管PIN和 雪崩二极管。 • 半导体光电二极管PIN具有体积小，材料合 适、灵敏度高、响应速度快等特点，在光 纤通信系统中有着十分广泛的应用。其伏 安特性为 。其中I0为无光照时的反 向饱和电流，U为二极管的端电压（正向电 压为正，反向电压为负），q为电子电荷， k为波尔兹曼常数，T为温度（单位为K）， IL为无偏压状态下光照时的短路电流，与光 照时的光功率成正比。
• 光纤损耗：光纤的损耗是指光在光纤中传 播时，由于介质的吸收、散射和辐射等原 因，光强不可避免地要随着传播距离的增 加而减少。 • 光纤色散：光波信号在光纤中传输，或多 或少都会使光波信号波形展宽，发生失真， 这种现象说明光纤中存在色散。 • 数值孔径：它决定了能够在光纤中传播的 光束半孔径角的最大值，记作N.A.（numerical aperture）,定义为
LED偏置电流与无失真最大信号调 制幅度关系测定
• 将从信号发生器输入的正弦波频率设定在 1kHz，输入信号幅度调节电位器置于最大 位置，然后在LED偏置电流为5、10mA两 种情况下，调节信号源输出幅度，使其从 零开始增加，同时在接收端信号输出处观 察波形变化，直到波形出现截止现象时， 记录下电压波形的峰-峰值，由此确定LED 在不同偏置电流下光功率的最大调制幅度。
• 分别将方波信号和正弦波信号输入音频接 口，改变输入频率，从接收端观察输出波 形变化情况,在数字光纤传输系统中往往采 用方波来传输数字信号。
• 质量小，原材料资源丰富
• 其材料度只有铜的四分之一，节约稀有金属。
• 抗干扰性强、保密性好
• 不受高压电、雷电、电车线等电磁感应的影响和外界光频段的干扰，也易 于屏蔽。另外光纤材料化学稳定性高，适合在恶劣环境下和危险情况下使 用。
四、实验内容与步骤
1. 光纤传输系统静态电光/光电传输特性测定. 2. 光纤传输系统频响的测定 3. LED偏置电流与无失真最大信号调制幅度 关系的测定 4. 多种波形光纤传输实验 5. 音频信号光纤传输实验
光波属于电磁波的范畴，在均匀介质中传输时，其轨迹是 一条直线，当光射线射到两种介质交界面时，将发生反射和折 射。
• 由电磁场理论知道，反射和折射的基本规 律是由斯涅尔定律和菲涅尔公式来表示的。 • 下面我们以斯涅尔定律说明其物理概念。 • 斯涅尔定律主要包括以下两个关系式： • θ１＝θ１′ n１sinθ１＝n２sinθ２ • 产生全反射的条件是： • n2＞n1； ９０°＞θ１＞θc • 阶跃型光纤就是利用光波的全反射原理， 将光波限制在纤芯中向前传播。
• 频带宽、通信容量大
• 用电磁波传输信号，其容量大小与所用载波的频率有关。光波的频率很高 14 8 10 10 赫兹，比微波频率10 -10 要高几个数量级。同样取其频率的1%作带 宽，容量相差十万倍。
• 损耗低
• 同轴电缆线路内信号迅速衰减，每隔几公里就需要设一个中继站；而光纤 通信的中继站可增大到几十公里或几百公里。目前，单模光纤传输损耗在 1.31μm和1.55μm分别为0.35dB/km和0.2dB/km
• 在光纤应用中，常用的光源有：发光二极 管(LED)和激光二极管(LD)。 • 半导体激光器实质上是一个光波振荡器， 它具有振荡、反馈与放大作用。根据光纤 的特性通常选用长波长激光器，一般为 1310nm。它通常是由P型限制层与有源层 和N型限制层与有源层所组成的两个异质结。
图3
qU
I I 0 (1 e kT ) I L
图（5）
2 光信号发送端的工作原理
图（2）
发光强度
调制后的光信号强度 时间 时间 音频调制信号 静态驱动电流
图2 音频信号调制二极管的发光强度
静态驱动电流 静态驱动电流
• 系统低频响应不小于20赫兹，取决电阻、 电容网络。 • 系统高频响应不大于20千赫兹，取决于运 放电路的响应频率。 • 光纤通信的三个窗口波段：0.84 1.31 1.55微米（μm），窗口波段与光纤传输呈 现低损耗，与发光器件，光电检测器件的 峰值响应波段相匹配（本系统在0.8-0.9微 米）。
光纤传输系统静态电光/光电传输特 性测定
• 打开电源，面板上两个三位半数字表头分 别显示发送光驱动强度和接收光强度。调 节发送光强度电位器，每隔200单位（相当 于改变发光管驱动电流2mA）分别记录发 送光驱动强度数据与接收光强度数据，在 方格纸上绘制静态电光/光电传输特性曲线。
• 将输入选择开关打向外，在音频输入接口 上从信号发生器输入正弦波，将双踪示波 器的通道 1 和通道 2 分别接到输入正弦信 号和发送端音频信号输出端. 保持输入信号 的幅度不变，调节信号发生器频率，记录 信号变化时输出端信号幅度的变化，分别 测定系统的低频和高频截止频率。
图（1）
分析光纤的导光原理，一般可采用两种 方法：一是波动理论法，一是射线法。波 动理论法是根据电磁场理论，用麦氏方程 求解光纤的场方程、特征方程，根据解答 式分析其传输特性；射线法是将光波看成 是一条条几何射线，用光射线理论分析光 纤的传输特性。后者比较简单、直观。
光波在两介质交界面的反射和折射
